Советы опытных
Нельзя сказать, что один электронный аварийный датчик давления масла – это удобно. Лампочка не погасла, но при этом не видно, какое давление в системе смазки в этот момент.
Также, если вовремя масло не менялось, использовались разные его марки, а также после капитального ремонта двигателя в системе могут образоваться сгустки, из-за которых датчик может вовремя не сработать. Возникнет масляное голодание, что приведет к снижению ресурса двигателя или его клину.
Чтобы решить эту проблему опытные автомобилисты рекомендует устанавливать в дополнение к электронному датчику, механический с выводом показаний на приборную панель через манометр.
Для этого автомобильные кулибины используют специальный тройник (2103-3810610), штуцер (2103-3810310), две прокладки (10282460), с помощью которых к системе смазки подключается механический аналоговый датчик и стандартный электронный.
На приборной панели в любом удобном месте монтируется манометр. Можно взять от любой ВАЗ «классика», Москвича или УАЗа. Главное, чтобы шкала была удобной и понятной для вас.
Провода от ДДМ закладываются в шланг или пластиковую гофру и аккуратно монтируются в подкапотном пространстве. Делать это нужно таким образом, чтобы они не перегревались и не подвергались механическим воздействиям.
ПОЧЕМУ ЗАГОРАЕТСЯ ЛАМПА?
Лампа давления масла загорается по следующим причинам:
- Недостатка смазочного материала в системе смазки.
- Обрыва электрической цепи.
- Неисправности датчика.
- Дефектного масляного фильтра.
- Засорение сетки маслоприемника.
- Заклинивания редукционного клапана.
- Износа масляного насоса.
Поскольку причин срабатывания сигнальной лампы – много, то поиск причины начинаем с самого простого.
НЕДОСТАТОК МАСЛА
Масляный насос с маслоприемником внизу поддона
После остановки машины проверяем уровень масла. Делается это не сразу. Нужно заглушить двигатель и выждать некоторое время 5-7 минут, чтобы смазка могла стечь в поддон. Если проверить уровень сразу, то показания будут некорректными (масла будет меньше).
Недостаток масла – одна из самых распространенных причин срабатывания сигнальной лампочки, проявляется обычно загоранием лампы с тусклым свечением на холостом ходу.
ПРОВОДКА И ДАТЧИК
Неисправный датчик давления масла (порвана диафрагма)
Обрыв цепи или потеря контакта на соединениях проводки тоже может стать причиной срабатывания сигнальной лампочки. И если проверка уровня показала нормальное количество смазки, то далее проверяем цепь питания. Сделать это несложно – запускаем мотор, и если лампа не гаснет, отсоединяем провод от датчика. Такое действие тоже размыкает цепь и контролька должна погаснуть. Затем провод прикладываем к «массе» (любой непокрытой краской металлической поверхности). Этой процедурой мы замыкаем цепь в обход датчика и лампа должна загореться. Если же она горит и после отключения проводки от датчика – есть замыкание на «массу» проводки питания лампочки. Для устранения находится и изолируется найти место замыкания.
Часто загорание лампы давления происходит из-за неисправности самого датчика. Для проверки нужен мультиметр и насос для подкачки шин.
Диагностика выполняется так: подсоединяем датчик к мультиметру, установленному в режим измерения сопротивления (один щуп подключаем к выводу, второй – к корпусу детали). При этом прибор должен показать минимальное сопротивление, поскольку внутри цепь в нем замкнута. Затем подсоединяем к датчику насос (к штуцеру, которым датчик вкручивается в двигатель) и, не отключая мультиметр, делаем резкий качок. Насос создаст давление, которое в исправном элементе должно разорвать цепь и прибор покажет бесконечное сопротивление. Если же качки насосом не приводят к изменениям показаний датчика – он неисправен и требует замены.
НЕИСПРАВНОСТЬ ФИЛЬТРА И ЗАСОРЕНИЕ СЕТКИ МАСЛОПРИЕМНИКА
Проблема с лампой давления масла нередко возникает после плановой замены смазочного материала и фильтрующего элемента. В этом случае чаще всего «виноват» масляный фильтр. Фильтр должен после остановки мотора часть масла оставлять в себе. Это позволяет насосу практически мгновенно создать давление при запуске двигателя. Но если фильтрующий элемент – бракованный, то смазка из него после остановки двигателя стекает в поддон. Поэтому при запуске мотора лампочка давления будет загораться, поскольку насосу необходимо время, чтобы закачать смазку в каналы. Решается проблема заменой фильтрующего элемента.
Частично засоренная сетка маслоприемника
При работе мотора масло омывает поверхности и смывает продукты износа. Эти продукты оседают на различных поверхностях, в том числе и на сетке маслозаборника. Сетка забивается и пропускная способность маслозаборника падает. В результате насос не может подать необходимое количество масла, что и приводит к тому, что лампочка загорается. Для устранения проблемы придется снимать поддон и чистить сетку.
КЛАПАН И НАСОС
Редукционный клапан используется для предотвращения создания насосом чрезмерного давления. При достижении определенного значения давления этот клапан приоткрывается, и часть масла сбрасывается в поддон. Но если этот клапан заклинит в полуоткрытом положении, то часть смазки постоянно стекает, поэтому насос не может закачать необходимое количество смазочного материала. Проблема с клапаном устраняется заменой или же чисткой.
Из-за выработки на валу масляного насоса может появиться люфт
Насос – последний элемент, который может стать причиной загорания контрольки. Хоть на авто и используются насосы шестеренчатого типа, отличающиеся большим ресурсом, но постепенно он изнашивается и производительность его падает из-за чего и не достигается нужное давление. Неисправный насос подлежит замене.
Отметим, что движение до места ремонта «своим ходом» можно осуществлять только, если есть точная уверенность, что проблема кроется в датчике или проводке. В остальных случаях авто эксплуатировать нельзя и для транспортировки придется вызывать эвакуатор или же отбуксировать его.
Как масло попадает в воздушный фильтр?
Разобравшись с причиной попадания масла в фильтр, мы можем указать, кто является «виновником» этого явления. Таковыми могут быть следующие механизмы ДВС:
- Главный маслоотражатель. Если его сток забивается, излишки масла покидают двигатель автомобиля с картерными газами, а не возвращаются в картер, как это должно происходить.
- Фильтрующий элемент. Двигатель «давится» из-за того, что данный элемент эксплуатируется в забитом состоянии. Мотору банально не хватает воздуха, и он пытается компенсировать его недостачу, начиная подсасывать его из всех доступных источников, включая и картер.
- Поршневые кольца. При их критическом износе наблюдается некачественный сбор масла (его смело можно называть лишним), проникающего в картер из цилиндра. Повышенное давление, которое возникает при этом, приводит к выдавливанию смазки через вентиляционный клапан и маслоотражатель.
- Канал (либо шланг), предназначенный для отвода за границы дроссельного узла картерных газов. Если он забит, в фильтр попадают не только газы, но и смазка.
Сетка маслоприемника
Маслоприемник предназначен для отбора масла из поддона картера и подачи его к насосу. Чтобы вместе со смазкой в систему не попадали продукты износа, устройство оснащено сетчатым фильтром. Засорение этого фильтра препятствует поступлению масла в полном объёме.
Для того чтобы добраться до сетки маслоприемника, придётся сливать масло и снимать поддон картера. Устройство крепится к картеру и масляному насосу тремя болтами. Отвернув их, маслоприемник можно будет демонтировать. Разобрать фильтр не получится, так как он имеет цельную конструкцию, но почистить все же можно. Для этих целей применяют уайт-спирит, растворитель, различные бытовые средства для прочистки канализационных труб.
При засорении сетки маслоприёмника давление в системе снижается
Установка клапана PCV в систему вентиляции картера ВАЗ
| Замечали, когда находитесь в пробке, то двигатель начинает работать неустойчиво, особенно, когда включен кондиционер или другие потребители? Одна из причин может быть в системе вентиляции картера, которая имеет ряд недостатков. Избавиться от них можно при помощи установки клапана PCV. |
- – Малый контур вентиляции подключен к клапанной крышке и впускному коллектору (в за дроссельном пространстве). Данная схема подключения обеспечивает интенсивную вентиляцию картера за счет разряжения, возникающего во впускном коллекторе, при закрытом дросселе. Чтобы не возникало такого эффекта, как гипервентиляция, сечение малого контура ограничивается жиклером в корпусе тросового дросселя, диаметром 1,7 миллиметров. Данный контур работает в районе 800-1500 оборотов.
- – Большой контур вентиляции подключен к клапанной крышке и воздушному патрубку (в пред дроссельном пространстве). Такая схема обеспечивает интенсивную вентиляцию картера на повышенных оборотах. Сечение большого контура 16-18 миллиметров
В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию. Аналогичная ситуация возникает в пробке при движении в натяг с дополнительными потребителями (например, включенном кондиционере). Более детально рассказывает автор идеи.
Осипов Михаил, ВАЗ 2112,Toyota Camry, стаж вождения 11 лет.
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее.
Процесс установки очень прост: снимаем старый шланг, берем новый и в разрез него ставим PCV клапан, синим концом к ресиверу (фото Barmalej79).
Что дает доработка:
- – снижение вибронагруженности на ХХ;
- – лучший прием нагрузки от кондиционера и других мощных потребителей типа обогревов лобового, сидений и прочих;
- – увеличение момента с низов;
- – снижение расхода масла через вентиляцию.
Наши читатели рекомендуют!
Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера. Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.
Наши читатели рекомендуют!
Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера. Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.
Будете ли вы устанавливать PSV клапан в систему вентиляции картера ВАЗ? |
Ключевые слова:
- вентиляция картера
- двигатель
Причины возникновения
Горит сигнализатор давления масла на прогретом двигателе
Если речь идет о давлении масла, то естественно проблема в двигателе, а именно в некоторых узлах и деталях. Для определения причин необходимо знать устройство и работу силового агрегата, поскольку без этого невозможно будет устранить неисправности. Итак, рассмотрим, из-за каких же причин на панели приборов может появиться такой сигнализатор:
- Неисправность в датчике и проводке.
- Упал уровень масла ниже нормы (см. «как проверить уровень масла«).
- Сигнал к замене масла.
- Вышел из строя масляный насос.
- Неисправность скрыта в головке блока или непосредственно самом блоке цилиндров.
Когда все причины рассмотрены необходимо перейти к последовательному определению проблемы, и вариантах ее устранения.
Методы решения
Для того чтобы устранить неисправность двигателя потребуется набор инструментария, а также познания в строении автомобильного двигателя. Итак, рассмотрим, как же устранить возникшую проблему.
Датчик и проводка
Прежде чем начинать паниковать, необходимо обратиться к самому безобидному варианту решения – датчик. Выход его из строя замыкает контакты, поэтому лампа на панели приборов может гореть постоянно. Для решения проблемы необходимо демонтировать сам датчик и проверить его, при необходимости произвести замену.
Демонтаж разъема проводов датчика давления масла
Если замена датчика ничего не дала, то следует проверить проводку на изоляцию и проводимость. Может быть, где-то оборвался провод, и это послужило проблемой. При помощи мультиметра, стоит произвести диагностику проводки, что займет несколько минут. Если разрыв обнаружен, чтобы не впадать в крайности, необходимо очистить место разрыва и спаять проводки, затем провести изоляцию от воздействия внешних факторов. Это можно сделать при помощи обжимной трубки или изоленты.
Недостаточный уровень масла
Недостаточный уровень масла в силовом агрегате может также послужить причиной появления индикатора. Связано это с тем, что при малом количестве смазочной жидкости, давления в самом двигателе тоже падает, а поэтому датчик передает сигнал на ЭБУ, что сжатия не достаточно. Для устранения неисправности необходимо долить масло в мотор до того, чтобы уровень стал между отметками максимум и минимум.

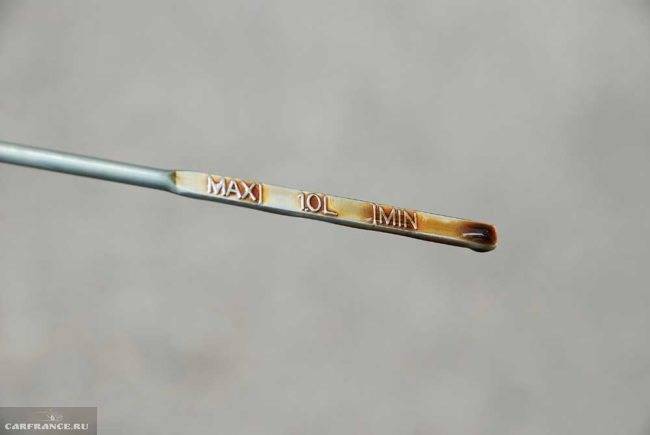

Щуп, который показывает сколько масла в двигателе
Замена масла
Еще одной причиной, почему начинает гореть сигнализатор давления масла на приборной панели становится выработка смазочной жидкости. Так, потеря физико-химических и технических качеств может сказаться на том, что давление упадет до минимума и приведет к сигналу. Способом решения проблемы становится элементарная замена смазочной жидкости, а соответственно и фильтра, который, скорее всего, тоже не в лучшем состоянии.
Откручена заливная горловина масла для заливки жидкости
Масляный насос
Более сложными причинами и решениями появления индикатора давления масла становится выход из строя масляного насоса .
Неисправность насоса делает циркуляцию масла по системе невозможной, а поэтому создать нужное давление не представляется возможным. Так, его замена потребует разборки и ремонта половины силового агрегата, а поэтому, как показывает практика, автолюбители проводят капитальный ремонт ДВС.
Схема демонтажа масляного насоса
Головка блока и силовой агрегат
Последней причиной, которая может катастрофически повлиять на потерю давления в главном силовом агрегате, остается неисправность этого узла. Так, небольшие щели в прокладках и регулярная потеря масла снижает давление, что в свою очередь приводит к тому, что повышается износ всего узла. Еще одной причиной падения давления в моторе и срабатывание индикатора может послужить выработка и износ шатунно-поршневой группы, коленчатого и распределительного валов, а также сальников.
Источник
Коротко о профилактике ДВС
В заключение рассмотрим некоторые аспекты профилактических мероприятий, предназначенных предотвратить момент, когда воздушный фильтр автомобиля закидывает маслом из-за дефектов цилиндро-поршневой группы. Их суть заключается в следующих пунктах:
- Чаще менять смазывающую жидкость, если производитель рекомендует, например, менять ее через 15 000 км пробега, то не нужно выдерживать именно этот промежуток – лучше поменять через 10 000 км. Дело в том, что сроки зависят от многих параметров, здесь и сезонность, и режим эксплуатации, и качество ГСМ.
- Приобретать только сертифицированные смазочные материалы.
- Обязательно совмещать замену масла с установкой нового воздушного и масляного фильтров.
- Использовать только качественное топливо проверенных брендов.
Эти несложные правила улучшат эксплуатационные характеристики мотора, а также увеличат срок его службы. Не будет лишней и установка на трубку подачи картерных газов универсального маслоуловителя. Цена его невелика, но эффект от его применения не заставит себя ждать – фильтровальный элемент будет надежно защищен от проникновения смазки.
Воздушный фильтр является важным расходным компонентом, который предохраняет ключевые агрегаты двигателя от попадания в них грязи, пыли, камней, насекомых и другого мусора, способного навредить стабильной работе мотора. Воздушный фильтр следует менять через каждые 10-15 тысяч километров, или в соответствии с рекомендациями производителя.
При замене водитель может столкнуться с проблемой, что на фильтрующем элементе появились следы моторного масла
В некоторых ситуациях водитель обращает на это внимание из-за симптомов неправильной работы воздушного фильтра, который еще не прошел положенный ему пробег. Эксплуатировать фильтр, на котором имеются следы моторного масла, запрещено из соображений сохранности мотора автомобиля
При этом установка нового фильтрующего элемента не позволит избавиться от проблемы, поскольку через несколько километров пробега и на нем появятся масляные следы. Перед тем как менять воздушный фильтр, на котором появились следы масла, следует найти проблему и устранить ее.
Коротко о причинах
Начнем с засорения стока маслоотражателя. Поскольку он забит, остатки смазывающей жидкости двигателя попросту не могут вернуться обратно в картер. Из-за этого начинается постепенный их выход через воздушный фильтр, прихватывая с собой картерные газы.
Также проблема может крыться в засорении в шлангах и гофре, которые отвечают за вывод уже отработанного картерного газа. Либо в патрубке возникла неисправность в виде деформации или механического повреждения. То есть появляется определенное препятствие для вывода газа. Потому будет наблюдаться частичный выход моторной смазки и газов непосредственно через систему очистки воздуха двигателя. О том, как можно решить подобную проблему, узнаете дальше. Плюс всегда смотрите в руководство по эксплуатации.
Нельзя исключать причину, связанную с износом, повреждением или даже залеганием поршневых колец. Если такое происходит, кольца уже перестают выполнять задачи по сборке излишков смазки, и они постепенно оказываются в картере.
Уже грязное масло из-за этого будет выдавливаться, проходя через маслоотражатель и моторные клапана, необходимые для обеспечения вентиляции.
Следующей причиной называют засор в самом воздушном фильтре. Именно с ним чаще всего связывают подобные неисправности.
Многие водители, что вполне объективно, и скрывать это бессмысленно, банально не следят за своей машиной. Они забывают менять расходники или попросту игнорируют необходимость проведения таких процедур. Засоренный фильтр не только нарушает эффективность работы ДВС, но также может стать причиной проникновения на него масла. Поскольку доступ к воздуху перекрыт, наблюдается дефицит кислорода. Это вынуждает двигатель использовать подсос воздуха. Одним из источников воздуха становится как раз картер.
Если автовладелец давно не менял расходник в виде воздушного фильтра, первым делом нужно снять его и оценить текущее состояние.
Часто оказывается так, что причина просто в старом фильтре.
Но когда пятна появляются сразу же и на новом фильтре, придется проводить более детальную проверку и искать источник проблемы.
Почему кидает масло в воздушный фильтр ВАЗ 2109: причины и их решение
В случае, если вы во время осмотра обнаружили масло в воздушном фильтре ВАЗ 2109, то это может говорить о серьезных проблемах. Для того, чтобы устранить эту неисправность, для начала нужно знать не только пробег авто, но и еще целый ряд факторов.
Для того, чтобы определить и устранить данную неисправность, нужно иметь четкое представление о воздушном фильтре и понимать, для чего он предназначен.
Многие считаю, что воздушный фильтр — это обычный узел и не нуждается в особом уходе. В особенности, если у него современный, дорогостоящий воздухоочистительный элемент. Вследствие этого многие автомобилисты нечасто проверяют его состояние и ездят, пока он не станет похож по виду на обычную тряпочку. Что бывает вследствие подобного безразличия — знают не все. В этой статье мы коснемся вопроса, что собой представляет воздушный фильтрующий элемент ВАЗ 2109 и для чего именно он предназначен.
Двигатель ВАЗ 2109
Для того, чтобы образующаяся горючая смесь в двигателе ВАЗ 2109 с карбюратором или инжектором сгорала полностью, нужно, чтобы в ней содержание воздуха было выше, чем содержание горючего в 15-20 раз. Как правило, автомобиль на сто километров потребляет около пятнадцати кубометров атмосферного воздуха, в котором могут находяться частички пыли, песчинки, семена растений и другой сор. Без фильтра эти частички могут оказаться внутри мотора, независимо, какая в нем система впрыска: инжектор или карбюратор, и впоследствии будут оказывать на трущиеся детали абразивное действие, что приведет их к преждевременному износу.
Для решения этой проблемы и предназначен воздушный барьер на ВАЗ 2109. Кроме своего главного назначения, он в свой черед отлично справляется с функцией глушителя и охладителя горючего.
При регламентной замене воздушного фильтра некоторые автолюбители не могут понять, откуда в нем появилось масло. Естественно, возникает недоумение — «Как оно здесь оказалось?».
Сальники различных типов
Для того, чтобы понять, нужно немного разобраться в устройстве двигателя внутреннего сгорания с карбюратором и инжектором — непосредственная связь сразу будет обнаружена. При этом чем больше двигатель проработал, тем больше проявляется связь. Вопрос в образовании картерных газов, которые появляются при сгорании горючего, попадающего в картер двигателя. Обычно они полностью выводятся из цилиндров, но по причине сильного износа мотора, закоксованости, залегания колец значительная часть газов остается внутри, создавая тем самым повышенное давление, что влечет за собой порчу сальников. Поврежденные сальники приводят к тому, что мотор начинает расходовать масло. Рассмотрим каждый случай более детально — для двигателей с инжектором и карбюратором на ВАЗ 2109 они очень похожи.
- Большой износ поршневых колец двигателя с карбюратором и инжектором приводит к неудовлетворительному сбору лишней смазки, попадающей из цилиндра в картер. Появляется повышенное давление, вследствие чего происходит выдавливание масла посредством маслоотражателя и вентилирующего клапана. Забитый сток основного отражателя масла ВАЗ 2109 не дает возможности смазке возвратиться в картер, вследствие этого она выходит с картерными газами.
- Забитые пути, которые выводят газы с картера за пределы дросселя, как следствие — смазка с газами оказывается в фильтре.

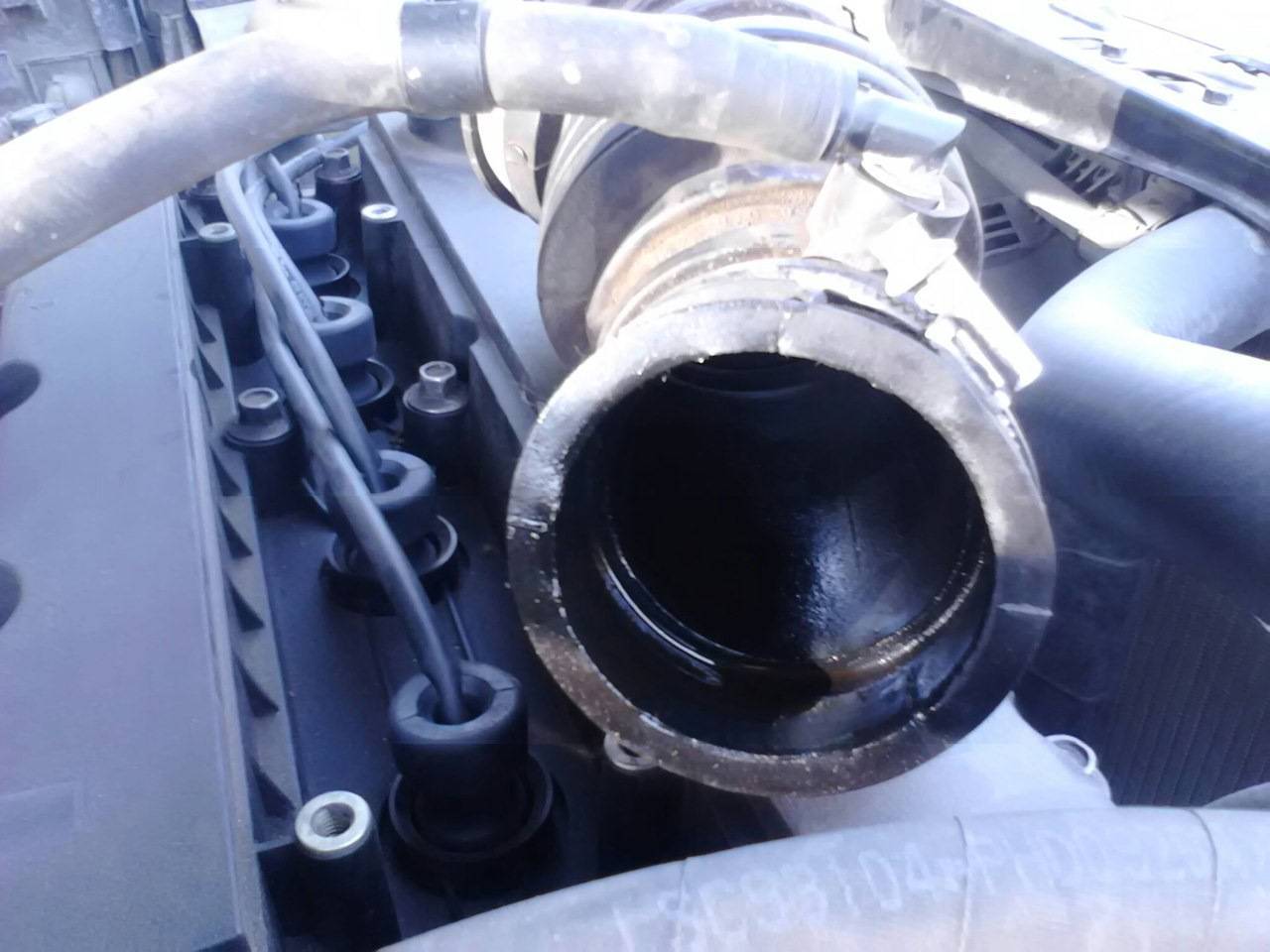

Шланги, через которые масло может оказываться в фильтре
Забитый воздухоочищающий материал. Силовому агрегату недостаточно воздуха, в результате он подсасывает из всех имеющихся источников, к примеру, из картера.
Для начала необходимо провести проверку компрессии силового агрегата ВАЗ 2109. Основными показателями осложнений с кольцами или поломками в поршневой системе может стать дым, имеющий темный либо синий оттенок, или постоянное уменьшение уровня смазки.
В случае, если с компрессией все в порядке, значит причина менее сложная. Вполне вероятно, что виной всему — забитый фильтрующий элемент либо забитые шланги, выводящие газы с картера. В данном случае необходима замена фильтра и промывка либо смена шлангов, выводящих газы с картера.
Не забывайте, смазка в воздухоочистительном элементе — это признак надвигающейся большой проблемы, вследствие которой двигатель может полностью выйти из строя, и потребуются немалые средства для капитального ремонта. Есть одно неписаное правило, согласно которому профилактика какого-либо узла — всегда намного дешевле его ремонта. Вследствие этого почаще заглядывайте и проводите проверку основных узлов своей машины. Это даст возможность вам своевременно определить поломку на ранней ее стадии, что в итоге сэкономит вам деньги.
В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.
Виды ДДМ
Датчики давления масла подразделяются на два вида:
- Механические. Используются на машинах, ставших легендами автопрома, в частности, ВАЗ 2101, УАЗ, Москвич 401/407/412/, 2141 и других.
- Электронные. Устанавливаются на все современные авто, к примеру, отечественные ВАЗ 2114, Калина и другие модели «Лады», а также иномарки.
Механические датчики
Механические датчики по конструкции делятся на:
- Устройства с двумя штоками и трубкой-капилляр.
- Устройства с реостатом.
Первые состоят из корпуса, мембраны, двух штоков, герметической трубки.
При увеличении давления в системе смазки мембрана изгибается, давя на первый шток, тем самым увеличивая давление в трубке. Второй шток принимает это давление и передает его к дифманометру (находится на панели приборов).
Давление увеличивается — стрелка прибора отклоняется в большую сторону, падает – стрелка уходит влево вниз. Принцип действия, как у манометра.
Механический датчик давления масла с реостатом состоит из:
- Корпуса.
- Мембраны.
- Ползунка.
- Нихромовой обмотки (резистор).
Работает устройство по принципу вольтметра. Ключевую роль здесь играют реостат и ползунок.
Реостат меняет свое сопротивление в зависимости от того, куда смещается ползунок. Последний, в свою очередь, смещается в ту или иную сторону по мере изгибания или выпрямления мембраны.
Когда давление отсутствует, мембрана не деформирована и ползунок не перемещается, ток свободно проходит, не встречая на своем пути какого-либо сопротивления.
Воздушный фильтр ВАЗ 2114: устройство, выбор и замена
Воздушный фильтр на ВАЗ 2114 – устройство, необходимое для очистки от примесей воздуха, поступающего в двигатель. Засорение или повреждение фильтра может привести к неправильному составу топливно-воздушной смеси, и, как следствие, нарушенной работе двигателя.
Устройство и принцип работы воздушного фильтра
Воздушный фильтр на модели 2114 представляет собой слои фильтровочной бумаги, которые находятся в пластмассовом корпусе панельного типа (в отличие от круглого на карбюраторных моделях ВАЗ). Фильтровочные слои скрепляются полимерными кольцами. Инжекторный фильтр более компактный, но уровень очистки воздуха в нем выше, в сравнении с карбюраторными моделями.
На выходе установлен датчик массового расхода воздуха. Очищенный воздух подается во впускной ресивер двигателя. Часть воздушной массы идет на поддержание рабочего давления топливного шланга. А основная масса поступает во впускной коллектор двигателя. Работа системы подачи регулируется электронным блоком управления.
Таким образом, воздушный фильтр выполняет следующие функции:
- Очистка входящего воздуха от мелких частиц пыли, и других примесей.
- Обеспечение свободного потока воздуха во впускной ресивер, и далее в коллектор двигателя.
Как понять, что фильтр засорен
Распознать, что система подачи воздуха работает неправильно из-за засоренного фильтра, можно по следующим признакам:
- на бортовом компьютере горит предупреждающий сигнал «Check Engine»;
- автомобиль теряет мощность, падают обороты двигателя;
- значительно увеличивается расход бензина – до 3 литров на 100 км.
Замена фильтра
Чтобы снять и заменить воздушный фильтр как на ВАЗ 2114, так и на других автомобилях, нужно прежде всего, отсоединить клеммы от аккумулятора, чтобы обесточить авто. Затем следует отсоединить датчик расхода воздуха. Это необходимо, чтобы избежать его случайной поломки.

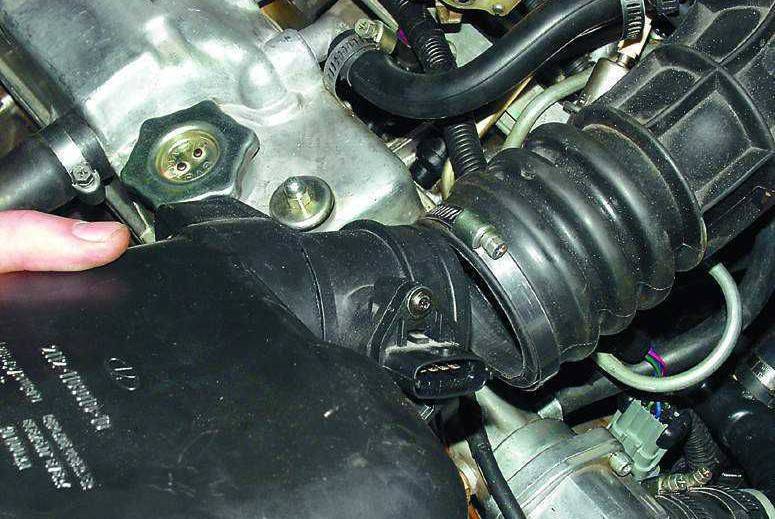

Снять впускной патрубок, или приподнять крышку корпуса вместе с ним. Снять крышку корпуса фильтра с помощью крестовой отвертки. Извлечь использованный фильтр. Удалить скопившийся мусор из корпуса. Установить новый воздушный фильтр, следуя стрелочке-указателю правильного расположения. При необходимости заменить резиновый уплотнитель. Собрать все в обратном порядке
Важно не перетягивать крышку, и следить за отсутствием щелей и перекосов
Таким образом, замена воздушного фильтра на ВАЗ 2114 – достаточно простая операция, не требующая много времени.
Какой фильтр выбрать
Поскольку воздушные фильтры считаются расходными материалами для автомобиля, они, как правило, стоят недорого, и доступны повсеместно
Но при покупке нового фильтра следует обращать внимание на производителя, и отзывы о его продукции. От качественного фильтровочного элемента зависит срок его службы, и работа автомобиля
Среди владельцев ВАЗ-2114 получили популярность следующие фильтры следующих отечественных производителей:
- BIG – на ВАЗ 2114 применяется фильтр с маркировкой GB 9597 C;
- АФ – код используемого фильтра 2112-1109080-02.
Также признаны качественными немецкие фильтры:
- MANN – используется фильтр С 22117;
- HENGST – фильтр с кодом E 22 L.
Качество данных воздушных фильтров подтверждено специалистами в результате проведения тестов и испытаний. Есть и другие достаточно качественные фильтры, подходящие для ВАЗ 2114.
При покупке следует оценивать следующие параметры:
- Качество материала фильтра.
- Заявленный срок использования.
- Отзывы автовладельцев, и результаты тестов фильтровочных элементов.
Таким образом, воздушный фильтр, несмотря на простоту своего устройства – деталь, необходимая для исправной работы системы подачи воздуха и двигателя. Поэтому фильтры следует своевременно менять. Производить замену нужно только на качественный и подходящий для данной модели автомобиля воздушный фильтр.
