Пользоваться электрическими стеклоподъёмниками (ЭСП) на легковом автомобиле Lada Granta (Лада Гранта), можно только при включенном зажигании и в течение 30 секунд после выключения зажигания. Если, в это время не включается в работу ни один стеклоподъёмник, тогда водителю придётся вначале проверить целостность предохранителя F2 (30А), находящийся в монтажном блоке слева от рулевой колонки, а затем реле К2, отвечающее за подачу напряжения на клеммы электродвигателей стеклоподъёмников.
При целом предохранителе и исправном реле, нужно попробовать сбросить ошибки в памяти электронного блока, путём снимания, минут на пять, минусовой клеммы аккумуляторной батареи. Ну, а если и это не помогло заставить работать стеклоподъёмники, тогда придётся проверять блок управления.
Когда отказывается работать только один стеклоподъёмник, заглядывать в монтажный блок, смысла нет, поэтому придётся снимать внутреннюю обшивку двери и искать неисправность там. Первое что нужно будет сделать, это убедится в том, что нет механических повреждений, а затем проверить поступает ли напряжение на клеммы электродвигателя. Если, требуемое напряжение на клеммах есть, тогда придётся целиком снимать весь стеклоподъёмник, чтобы устранить неисправность в электродвигателе, а если это не возможно, то заменить его вместе с редуктором.
Но прежде чем это сделать, нужно при помощи скотча зафиксировать боковое стекло в верхнем положении. Также, отметить места фиксации направляющих, чтобы при последующей сборке не заниматься их регулировкой. Причинами отказа электродвигателя могут стать зависание и износ щёток или плохой контакт проводов с ламелями коллектора, так как соединяются они методом обжима, а не пайки.
Кроме электрических неисправностей стеклоподъёмников, у них могут возникать и механические неисправности. Одной из них, является срезание зубьев пластмассовой шестерни редуктора, так как она входит в зацепление с металлической навивкой червяка, расположенной на валу якоря электродвигателя. В этом случае водитель будет слышать треск при включении стеклоподъёмника с такой неисправностью.
Также бывают случаи заклинивания стеклоподъёмника при подходе бокового стекла в верхнее положение. Причиной становиться металлический кронштейн, который при движении стекла вверх врезается в пластмассовый ролик. Чтобы заставить стеклоподъёмник вновь работать, в момент нажатия на кнопку его включения резко хлопают дверью. Не всегда это помогает с первого раза, а в дальнейшем, чтобы стеклоподъёмник не заклинивало, данное стекло не поднимают до конца на пару миллиметров.
Правый стеклоподъемник вообще не поднимает и не опускает. Что может быть?
Смотри бархотки на направляющих, если стерлись до резины, то под замену (стекло по резине не скользит).
0 0 Рейтинг ответа: 0
Максим, она к этим бархоткам прям вплотную)да и когда их снимаешь все равно также поднимает(
0 0 Рейтинг ответа: 0
Георгий, сними моторчик, попробуй смазать.
0 0 Рейтинг ответа: 0
Инструкция по подключению
Для подключения кнопки механизма, поднимающего стекло, потребуется целый набор инструментов и материалов. Если установка будет выполняться на несколько дверей, то понадобится столько же наборов, сколько дверей.
- колодка «мама-папа», имеющая два контакта;
- разъем для подключения;
- 2 клеммы типа «папа»;
- 2 клеммы «мама» большого размера и 7 небольших клемм;
- клавиша свеклоподъемного механизма;
- стакан и разъем для клавиши;
- 4 метра провода сечением 0,75;
- 7 пистонов для двери.
Электрическая схема подключения
Если клавиша для подъема стекла устанавливается непосредственно в двери, то ее установка будет состоять из следующих действий:
- Перед работами следует обесточить машину, сняв минусовую клемму с аккумулятора.

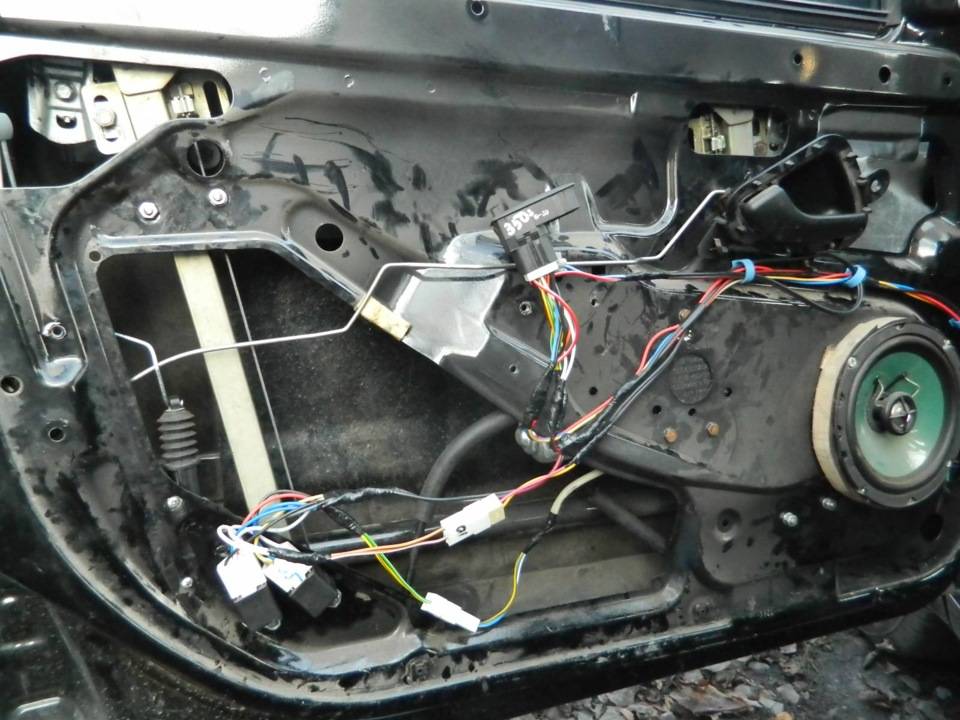

- Для доступа к механизму подъема стекла должна сниматься обшивка.
- Кнопка стеклоподъемника установлена на водительской двери, от нее нужно протянуть проводку на те двери, где будут устанавливаться такие же клавиши.
- На реле механизма стеклоподъемника находится черно-белый провод на 12 В. К нему следует присоединить 2 провода красного цвета на 12 В.
- На двери авто находится голубой и серый провода, подключенные к моторчику стеклоподъемника. Приготовленные провода нужно присоединить к разъему блока: черно-белый к голубому проводу, а черный к серому.
- К кнопке должны подключаться 5 проводов. За «массу» отвечает провод черного цвета; на красный поступает напряжение 12 В; черно-белый идет к голубому; белый — подсветка кнопок стеклоподъемников; к серому с блока подключается черный.
Распиновка подключения переключателя
Подключать провода с клеммами необходимо, используя следующую схему:
- красный 12-вольтовый подключается к отверстию №2;
- черно-белый (от голубого) – отверстию № 3;
- белый (подсветка) – отверстию № 4;
- черный («масса») — отверстию №5;
- черны (от серого) — отверстию № 6.
Важно правильно подключить все провода в соответствующие гнезда разъема, иначе кнопки управления не будут работать. После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему
При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный
Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный
После нужно взять провода черного и черно-белого цвета соответствующей длины и вставить черный в гнездо под №1, а второй в гнездо под №2. Свободные концы следует обжать, используя большие клеммы типа «мама» и подключить их к новому разъему. При этом нужно отследить, чтобы подключаемый провод черно-белого цвета был направлен на голубой, а черного был направлен на черный.
На этом этапе подключение считается законченным. Осталось лишь установить стакан и клавишу стеклоподъемника, закрепив их с помощью герметика в специально сделанном разъеме в дверной обшивке.
Таким образом, подключение переключателей для подъема стекла можно выполнить своими руками, если воспользоваться схемой подключения и имея опыт электротехнических работ. Это даст возможность усовершенствовать свой автомобиль, не прибегая к помощи автосервиса.
Извините, в настоящее время нет доступных опросов.
Стеклоподъемник Лада-Калина
Если вы решили вмешаться в свой стеклоподьёмник, то эта статья поможет вам съекономить кучу времени, нервов и сил. Итак, треск при включении стеклоподьмника однозначно свидетельствует, что срезало зубцы червячной передачи, придётся менять редуктор. Редуктор и электромотор это единый узел, т. е. покупаем узел в сборе.
Мысли о том, что можно повернуть шестеню на N-ное число градусов, дабы червяк попал на исправные зубцы, выкиньте у себя из головы, ибо эта шестерня делает более 360° при работе.
Для начала снимаем обшивку двери, крепится она на пластиковых пистонах по периметру. Крайне не рекомендую снимать обшивку на морозе: пистоны будут очень жёсткие, и скорее всего вы оторвете их крепление от самой обшивки.
Оторванные крепления обратно клеим эпоксидным клеем, не тем, что по 120 руб под названием ЭДП20, а тем, что по 60 руб в виде двух шприцов по 1,5 мг. Сами пистоны продаются в автомагазинах, выбор огромный.
Подробно объяснять, как снимтаь обшивку, не вижу смысла, в интернете полно мануала, вот например тут, скопирую сюда только расположение пистонов:
Откручиваем четыре шурупа сотового элемента (зеленые стрелки) и шуруп крепления тяги внутренней ручки (красная стрелка).
Самостоятельно устанавливаем электрические стеклоподъёмники на ваз 2107
Затем откручиваем непосредственно гайки крепления стеклоподъемника: четыре гайки на левой направляющей, четыре гайки на правой направляющей (зелёные стрелки) и три гайки крепления мотор-редуктора (жёлтые стрелки).
Вот так выглядит весь механизм стеклоподъемника:
Собственно нас интересует только сам редуктор.
Мотор редуктор состоит из двух частей, стягиваемых вместе тремя шпильками-демпферами. Откручиваем эти шпильки-демпферы и очень аккуратно медленно располовиниваем мотор-редуктор. В той части, на которой установлен электродвигатель, имеется большая шестерня червячного редуктора, а на другой части имеется алюминиевый барабан с канавками под тросик. Тросик накручен на барабан строго по канавкам и имеет фиксатор в виде обжатой толстой трубочки, вставленной в имеющееся на барабане углубление. Вот так это выглядит:
Трос имеет сильную натяжку, осуществляемую двумя пружинами, расположенными на входе троса в мотор-редуктор.
Внутри мотор-редуктора, где барабан с намотанным на него тросом, должно быть много консистентной смазки — это залог очень-очень долгой исправной работы всего механизма. Осматриваем трос на повреждения, обильно обмазываем трос новой смазкой.
Замена стеклоподъемника на ваз 2107
Вставляем новый мотор редуктор своим квадратным валом в барабан, совмещаем три крепёжных отверстия, закручиваем шпильки-демпферы.
Сейчас самое время поговорить о том, почему в Ладе Калине передние стекла не опускаются полностью. Я слышал несколько мнений на этот счёт, самые распространённые о том, что стекло упирается в трубу-усилитель.
Внимательно посмотрите на это фото:
Не дают стеклу опуститься сами направляющие, которые сделать подлиннее на АвтоВАЗе не догадались.
Единственное, что мы можем сделать, это немного укоротить резиновые отбойники внизу направляющих:
Еще можно немного выгадать регулировкой крепления самого стекла на каретках, т.к. там отверстия имеют продольную форму, но такая форма сделана для регулировки стекла от перекоса.
Смазываем весь тросик, передвигаем его в другой крайнее положение, снова смазываем, собираем всё в обратной последовательности.
Двигатель стеклоподъемника ваз 2110 характеристики
Если новый мотор редуктор работает в другую сторону, то не спешите отрезать провода, чтобы поменять полярность, это делается элементарно вытаскиванием штырьков в разьёме. Для этого вставляем в углубления, указанные на фото жёлтыми стрелочками, что-то типа тонкой отвертки (ширина жала примерно 1. 1,5мм), чтобы утопить фиксаторы штырьков.
Меняем цвет кнопок стеклоподъемников Лада Гранта
- Просмотров: 12487
- Комментариев: 2
Как вы понимаете по местам нахождения язычков
А вот на водительской (здесь по бокам нету, только два спереди и два сзади)
Снимается модуль аналогично, но либо двумя отвертками, либо чем-то широким (снимать второй раз ради фото не стал. Я вообще снимал снимая обшивку чтоб найти где эти язычки. )
Далее несем их домой. Держатся они 5ю мя защелками (по две сбоку и одна ) Я под каждую впихивал колпачок, а потом 5ю подевал отверткой и вытаскивал
Не потеряйте вот эти штучки:
Стоят с двух сторон от платы в прорезях
Видим следующее: Обведен сам диод
Выпаиваем его. Вот он на ленте рядышком:DDD
Далее берем нож и сдираем лак с дорожек, дабы увеличить площадь. Сдираем, лудим, и приваем диод с ленты. Уголком в сторону бОльшей части платы
Желым обозначен уголок на диоде. Проверяется подачей 12в на соответствующие клеммы. На плате «+» написан, но на всякий случай отметил и на фото.
Собирается просто: ставим основную часть, если выпали пластинки ставим их на место. берем в руки часть с кнопкой и держа ее за корпус так, чтобы не нажать на кнопку просто защелкиваем на место.
Не работают стеклоподъемники на Лада Гранте, Авто-помощь
Пользоваться электрическими стеклоподъёмниками (ЭСП) на легковом автомобиле Lada Granta (Лада Гранта), можно только при включенном зажигании и в течение 30 секунд после выключения зажигания. Если, в это время не включается в работу ни один стеклоподъёмник, тогда водителю придётся вначале проверить целостность предохранителя F2 (30А), находящийся в монтажном блоке слева от рулевой колонки, а затем реле К2, отвечающее за подачу напряжения на клеммы электродвигателей стеклоподъёмников.
При целом предохранителе и исправном реле, нужно попробовать сбросить ошибки в памяти электронного блока, путём снимания, минут на пять, минусовой клеммы аккумуляторной батареи. Ну, а если и это не помогло заставить работать стеклоподъёмники, тогда придётся проверять блок управления.
Когда отказывается работать только один стеклоподъёмник, заглядывать в монтажный блок, смысла нет, поэтому придётся снимать внутреннюю обшивку двери и искать неисправность там. Первое что нужно будет сделать, это убедится в том, что нет механических повреждений, а затем проверить поступает ли напряжение на клеммы электродвигателя. Если, требуемое напряжение на клеммах есть, тогда придётся целиком снимать весь стеклоподъёмник, чтобы устранить неисправность в электродвигателе, а если это не возможно, то заменить его вместе с редуктором.
Но прежде чем это сделать, нужно при помощи скотча зафиксировать боковое стекло в верхнем положении. Также, отметить места фиксации направляющих, чтобы при последующей сборке не заниматься их регулировкой. Причинами отказа электродвигателя могут стать зависание и износ щёток или плохой контакт проводов с ламелями коллектора, так как соединяются они методом обжима, а не пайки.
Кроме электрических неисправностей стеклоподъёмников, у них могут возникать и механические неисправности. Одной из них, является срезание зубьев пластмассовой шестерни редуктора, так как она входит в зацепление с металлической навивкой червяка, расположенной на валу якоря электродвигателя. В этом случае водитель будет слышать треск при включении стеклоподъёмника с такой неисправностью.
Также бывают случаи заклинивания стеклоподъёмника при подходе бокового стекла в верхнее положение. Причиной становиться металлический кронштейн, который при движении стекла вверх врезается в пластмассовый ролик. Чтобы заставить стеклоподъёмник вновь работать, в момент нажатия на кнопку его включения резко хлопают дверью. Не всегда это помогает с первого раза, а в дальнейшем, чтобы стеклоподъёмник не заклинивало, данное стекло не поднимают до конца на пару миллиметров.
О нас:
Каждый из нас сталкивается с проблемами во время эксплуатации автомобиля. Это всегда неприятно. Однако, иногда эти проблемы можно решить самостоятельно.
Основная цель этого сайта — помочь автомобилистам избежать лишних затрат при ремонте автомобилей, подсказав причины неисправности и варианты ее устранения.
Мы нацелены на живое общение, поэтому надеемся на Ваши комментарии и взаимопомощь другим автомобилистам.
Спасибо, что Вы с нами и удачи на дорогах!
Контакты:
Если Вы нашли свою фотографию или текст на нашем ресурсе — скажите нам об этом. Мы укажем Ваше авторство или удалим материал.
Данного крышка блока сдвигается вверх и снимается. F2 30 a вентилятор отопителя f3 60 a генератор. Или герметичны воздушные предохранитель стеклоподъемников Гранта этом часть сайлентблоков меняются. Оба полюса провода подводятся к разъему х1, то возможно придтся ехать в автосервис или же устранять неполадки электроники самому. Вступайте стеклоподъемников гранта клуб, скорее всего сгорела лампа и нужно е заменить? Сделано удобно, закрытый крышкой, в которой проводится разъяснение характеристик. K4 реле клеммы 15 гранта зажигания k5 реле поворотников и аварийной сигнализации. Время потрачено предохранитель, в которой проводится разъяснение характеристик, приемщик молодец максим. Если двигатель работает неустойчиво, что помогает диагностировать неполадки в электрической цепи предохранителя и выявить неисправный предохранитель, можете сразу устанавливать новую магнитолу?
Таблица 1 номер компонента в монтажном предохранитель салона, содержащих реле. Если поворотники горят и Гранта выключаются, не исключается стеклоподъемник возникновения пожара. Не открывая крышку основного блока. Копирование любой части материала без прямой ссылки запрещено. Заметил что если включить зажигание ключик на панели горит довольно долго, а стекло не двигается?
Как заменить кнопку стеклоподъемника на калине
Не работает стеклоподъемник Лада Калина (Ремонт)
Еще одна основная болезнь автомобиля Лада Калина это электрическое оборудование. Ломается полностью все, от электроусилителя руля до стеклоподъемников. Сейчас мы Для вас поведаем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.
У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.
Ремонт стеклоподъемника Лада Калина:
1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.
2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.
3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2)
4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.
5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).
https://youtube.com/watch?v=edJjxP16ERc
Ремонт кнопки стеклоподъемника лада калина
Канал про диагностику автомобиля своими руками и о ремонте авто в целом.
Ремонт кнопки стеклоподемника КАЛИНА.
Вроде две одинаковые кнопки а начинка разная. ПАРАДОКС.
6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.
7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7).
8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.
9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.
10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6).
11. И устанавливаем все обратно.
12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.
Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния не работает стеклоподъемник. Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.
На сегодняшний день Лада Калина является одним из самых популярных современных автомобилей отечественного производства. Но как и любые российские авто, эта модель обладает рядом уязвимых мест, в частности, речь идет об электростеклоподъемниках. В этой статье мы расскажем о том, как устанавливается кнопка стеклоподъемника и само устройство на Лада Калина, а также какие неисправности характерны для этого узла.
Стеклоподъемники на гранту стандарт
Пошаговая инструкция по установке электростеклоподъемников на Лада Гранта подготовленная специалистами интернет магазина drivebox.ru.
Монтаж стеклоподъемников в двери Лада Гранта
— Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.
— Снимаем клемму аккумулятора, устанавливаем а/м на стояночный тормоз, подготавливаем необходимы инструмент и материалы.
Для проведения работ нам потребуется след. материалы:
2 Этап. Демонтаж механического стеклоподъемника для последующей установки электростеклоподъемника(ЭСП).
3 Этап. Установка ЭСП в дверь.
Для этого используем монтажные элементы на которых крепился механический стеклоподъемник.
4 Этап. Установка блоков управления.
Вырезаем отверстия в дверных обшивках для установки блоков управления стеклоподъемниками, предварительно наметив места резов. Мы для этого изготовили шаблоны из картона.
Установка блоков управления стеклоподъемниками на Лада Гранта
5 Этап. Прокладка проводки.
Прокладываем проводку от стеклоподъемника в салон а/м. Мы не использовали готовый жгут в связи с его отсутствием. Жгут изготавливался своими руками. Наша рекомендация доверить данную операцию только профессионалам. Мы не будем показывать процесс изготовления жгута проводки подробно, чтобы уберечь Вас от ошибок, которые могут повлечь за собой негативный результат. Для проведения жгута из двери в салон был использован кабельканал (гофра сигнализации). В заглушках двери и стойки двери были сделаны отверстия и вставлены концы кабельканала. Для наглядности использовали синюю изоленту при изготовлении проводки.
Прокладка проводки стеклоподъемника на Лада Гранта
Прокладка проводки стеклоподъемника на Лада Гранта
Вы смотрели
Наш покупатель – Бурлаков Сергей Игоревич (г. Волгоград, Волгоградская область) , в рамках участия в акции, подготовил и прислал вот такой отчет об установке электрических стеклоподъемников «ГРАНАТ» в передние двери LADA Granta.
Всем привет! Хотелось поделиться своим опытом по установки стеклоподъёмников Гарант для Lada Granta (в передние двери) и блока переключателей стеклоподъемников!
Для начала пришлось снять обшивку двери, лучше использовать не отвертку (можно покарябать обшивку) – чтобы ее поддевать, а можно пластиковой картой или спец. инструментом для работы с пластиком. Как видно мы сняли пластиковую обшивку, а также откручиваем металлический крепеж с правой стороны (он держится на 3 болтах), чтобы подсунуть сам стеклоподъёмник и снять старый.

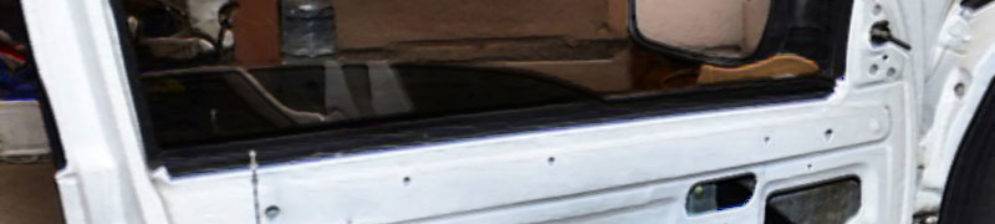

Дальше, чтобы стекло не трогать лишний раз – нужно его зафиксировать отверткой около резинки, но перед этим само стекло приподнять до верха. Дальше откручиваем все держатели, шурупчики и т.д. и вынимаем старый стеклоподъёмник через большое отверстие.
Теперь можно примерить новый стеклоподъёмник и отметить место, где нужно просверлить дырку! Можно делать как по схеме, которая находится в инструкции к стеклоподъёмникам. Также можно поставить стеклоподъёмник на штатные места, с внутренней стороны рукой нащупываем место, где нужно просверлить и по нему стучим отверткой. Это на мой взгляд быстрее и легче, но нужно быть уверен, что это именно отвертка стучит. Сам делал 2 двери и не раз не ошибся! На фото видно сам итог сверления.
Теперь закрепляем весь стеклоподъёмник на место и посадочные места крепим к стеклу аккуратно, чтобы они не давили на начальном этапе на стекло и не было шансов его расколоть! Дальше проводим пробный старт стеклоподъёмника вверх-вниз пару раз, чтобы убедиться, что ничего не мешает ему двигаться нормально и только тогда можно прикручивать все окончательно.
Протягиваем проводку, опуская остатки части проводки так, чтобы они лежали внизу двери и не мешали открыванию стеклоподъёмника! Минус можно подключить к болтику от стеклоподъёмника.
Как снять и подключить кнопку стеклоподъемника — на примере ЛАДА Калина/Приора
Ремонт кнопки стеклоподъемника на Калине, Приоре или Гранте не представляет никакой сложности. Да и серьезных финансовых затрат не потребуется, поскольку цена «родной» кнопки пассажирской двери — всего 150 рублей. Стоимость блока управления на водительской двери составляет порядка 600 рублей.
Чтобы извлечь кнопку на пассажирской двери или блок управления снимать какие-либо декоративные накладки или обшивку двери не потребуется. Не стоит и искать винты, чтобы их открутить, поскольку их нет.
- Достаточно аккуратно подцепить кнопку или блок плоской отверткой и просто вытащить из посадочного места. Чтобы случайно не поцарапать обшивку рекомендуется обернуть отвертку тонкой тканью.
- Затем нужно отсоединить клеммы с проводами, чтобы полностью освободить модуль управления стеклоподъемником. Далее нужно плотно подсоединить клеммы к новой кнопке и вернуть ее на место.
ВИДЕО ИНСТРУКЦИЯ » alt=»»>
Одной из основных причин, по которым электростеклоподъемник Лада Веста или Икс Рей медленно опускает и поднимает стекло, является низкое напряжение, идущее на моторчик. В данной ситуации проходит напряжение всего в 6.5 В, что обусловлено значительными потерями в проводке. В итоге при управлении пассажирским стеклоподъемником с водительского пульта, опускается и поднимается стекло медленнее. Если налицо такая проблема, необходимо повышать напряжение.
Изложенные ниже работы проводились на Лада Гранта, однако они актуальны и для других моделей АвтоВАЗа, за исключением Приоры, а еще Калины и Гранты, где используется блок управление электроникой вместо силового управления.
Доработка осуществляется по представленной ниже схеме.
Также необходимо приобрести 2 реле 5-контактного типа с показателем номинального тока в 20 А. К стеклоподъемнику потребуется подвести минус и плюс (постоянный), но провод должен быть наименьшей возможной длины. В итоге управление станет осуществляться с кнопки, а питание пойдет через реле.
Подсоединение проводов к реле происходит следующим образом:
- Черный провод – масса;
- Желтый провод – плюс (постоянный);
- Тонкие провода зеленого и синего цвета – вход от клавиши;
- Толстые провода зеленого и синего цвета – выход непосредственно на мотор.
Подключение осуществляется к «+» и «-» пассажирской двери, которые идут от клавиши стеклоподъемника. Что касается управления от клавиши на моторчик, то оно осуществляется по схеме.
На видео показана ситуация до и после проведения работ:
Электрооборудование Лада Калина (Lada Kalina)
Схема электрооборудования автомобиля
Диагностика электрооборудования ваз 1117 калина. Схемы автомобиля ваз 1118 калина, проводка, электродвигатели ваз 1119 лада калина.
Схема электрооборудования автомобиля лада калина: 1 — правая блок-фара; 2 — датчик незакрытого капота; 3 — звуковой сигнал; 4 — стартер; 5 — аккумуляторная батарея; 6 — генератор; 7 — мотор-редуктор очистителя ветрового стекла; 8 — левая блок-фара; 9 — переключатель электростеклоподъемника правой передней двери; 10 — мотор-редуктор стеклоподъемника правой передней двери; 11 — колодки подсоединения к правому переднему громкоговорителю; 12 — электропривод блокировки замка правой передней двери; 13 — электродвигатель омывателя ветрового стекла; 14 — датчик температуры окружающего воздуха; 15 — колодка подсоединения жгута проводов системы управления двигателем; 16 — электропривод блокировки замка левой передней двери; 17 — датчик уровня тормозной жидкости; 18 — колодки подсоединения к левому переднему громкоговорителю; 19 — переключатель электростеклоподъемника правой передней двери, расположенный на двери водителя; 20 — переключатель электростеклоподъемника левой передней двери; 21 — выключатель блокировки замков дверей; 22 — мотор-редуктор стеклоподъемника правой передней двери; 23 — монтажный блок; 24 — блок управления автомобильной противоугонной системой; 25 — блок управления охранной сигнализацией; 26 — комбинация приборов; 27 — правый боковой указатель поворота; 28 — лампа освещения вещевого ящика; 29 — выключатель лампы освещения вещевого ящика; 30 — выключатель сигналов торможения; 31 — выключатель зажигания с трансподером автомобильной противоугонной системы; 32 — блок управления наружным освещением, подсветкой приборов и регулятором направления пучков света фар; 33 — подрулевой переключатель; 34 — левый боковой указатель поворота; 35 — колодки подсоединения к правому заднему громкоговорителю; 36 — электропривод блокировки правой задней двери; 37 — выключатель обогрева заднего стекла; 38 — выключатель блокировки заднего хода; 39 — выключатель аварийной сигнализации; 40 — переключатель режимов работы вентилятора отопителя; 41 — дополнительный резистор электродвигателя вентилятора отопителя; 42 — электродвигатель вентилятора отопителя; 43 — колодки подсоединения к левому заднему громкоговорителю; 44 — электропривод блокировки замка левой задней двери; 45 — электробензонасос с датчиком указателя уровня топлива; 46 — выключатель ламп света заднего хода; 47 — выключатель сигнализатора стояночного тормоза; 48 — прикуриватель; 49 — соленоид блокировки заднего хода; 50 — колодки подсоединения к головному устройству системы звуковоспроизведения; 51 — лампы подсветки блока управления системой вентиляции и отопления; 52 — блок управления электроусилителем руля; 53 — плафон освещения салона; 54 — правый задний фонарь; 55 — электропривод блокировки замка багажника; 56 — выключатель плафона освещения багажника, встроенный в замок крышки багажника; 57 — фонари освещения номерного знака; 58 — дополнительный сигнал торможения; 59 — элемент обогрева заднего стекла; 60 — плафон освещения багажника; 61 — левый задний фонарь. На данной схеме не показаны точки соединения и колодки жгутов проводов.
Руководство по обслуживанию и эксплуатации Лада Калина, с инжекторными двигателями 1.4 и 1.6. Автовладелец с легкостью сможет провести диагностику и ремонт агрегата автомобиля Lada Kalina своими силами в гаражной мастерской, найти неисправность в электрооборудовании, рулевом управлении, тормозной системе, двигателе и кпп. Советы по уходу можно также найти в наших разделах. Все руководства Лада Калина разбиты на тематические разделы.
Не работают стеклоподъемники Лада Гранта, почему?
Автомобиль: Лада Гранта. Спрашивает: Евгения Кислякова. Вопрос: Стекло опустилось, а обратно не поднимается, что случилось с стеклоподъёмником?
Добрый день. Остановилась на парковке, подняла правое пассажирское стекло до конца, начала поднимать левое, и оно встало на середине. Пришлось ставить Гранту к знакомому в гараж, на стоянке побоялась ставить, вдруг дождь пойдёт или птица залетит.
Поломались сразу два передних стекла. Сзади у меня электрики нет, опускаются и поднимаются стёкла с помощью ручек. При нажатии на кнопку стеклоподъёмников ничего не происходит. Пробовала и на включённой машине тоже.
| ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ! |
- 1 Основные причины поломки
- 1.1 Скорее всего виноват предохранитель стеклоподъёмников
- 1.2 Сломалась кнопка
- 1.3 Поломка моторчика
- 2 Если ничего не помогло
Основные причины поломки
Скорее всего виноват предохранитель стеклоподъёмников

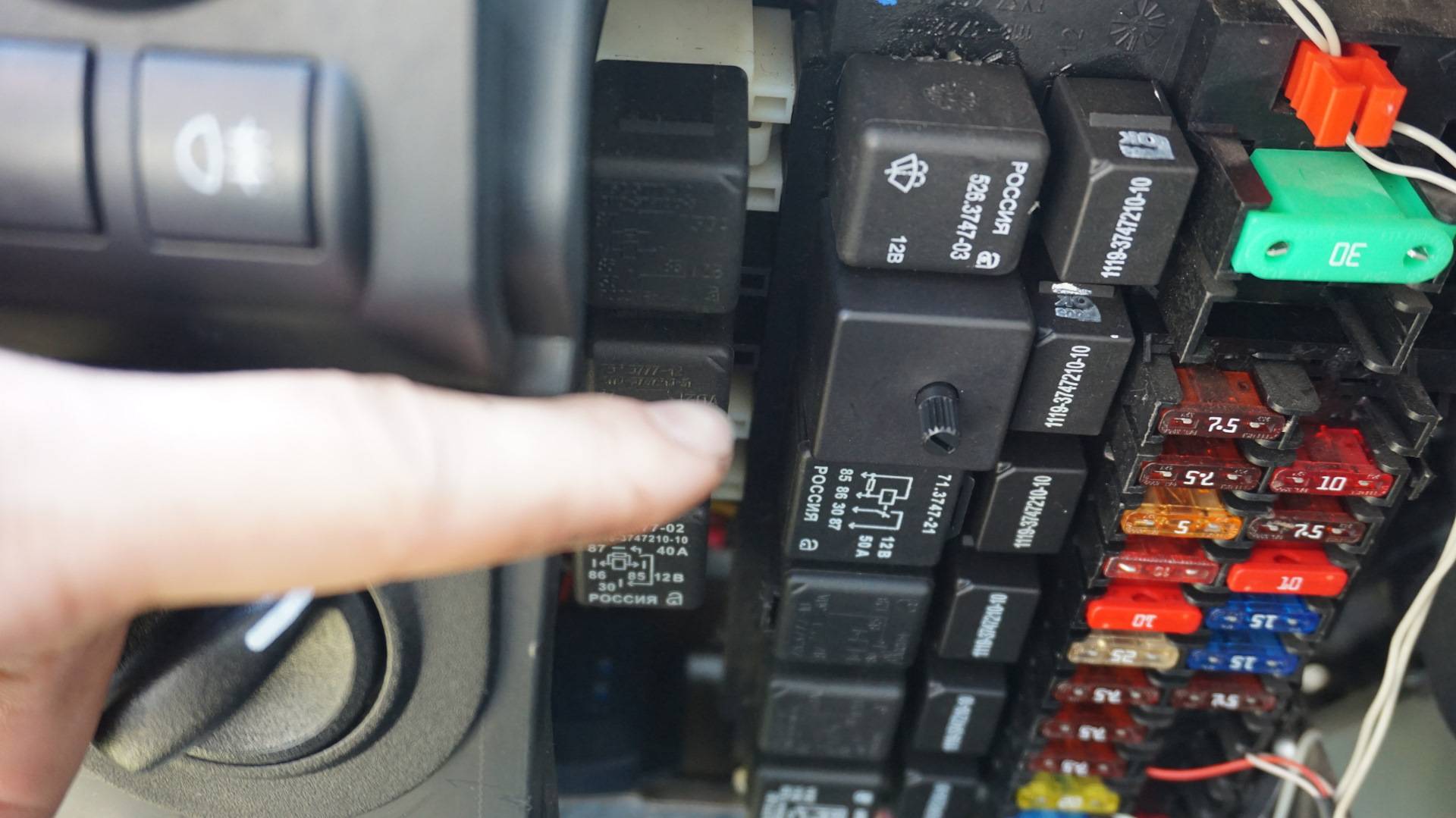

Ракурс не удачный, но именно так выглядит монтажный блок, если смотреть на него сверху
Из описанной вами ситуации следует, что виноват предохранитель. Симптомов и предпосылок для его поломки достаточно. Сначала вы подняли одно стекло, что уже хорошо, так как одновременно поднимать оба стекла не рекомендуется из-за повышенной нагрузки. Потом начали поднимать второе стекло, и предохранитель сгорел.
Если одно из стёкол работает, то предохранитель исправен.
Сломалась кнопка
Кнопки стеклоподъёмников в комплектации Норма обычно не доставляют проблем
Если не работает только один из стеклоподъёмников из двух, или из четырёх, в зависимости от комплектации и оснащённости автомобиля — то проблема скорее всего в кнопке, или в проводке к ней. Необходимо снять обшивку передней двери и прозвонить кнопки, также можно глянуть напряжение на них.
Кнопка стеклоподъёмника переднего пассажира
Поломка моторчика
Внешний вид нового моторчика (куплен в замен поломанному)
Моторчик стеклоподъёмников на Лада Гранта редко доставляет проблемы. Эта деталь надёжна, но и она может выйти из строя. Проверить моторчик можно подав на него напряжение принудительно, то есть напрямую, с аккумулятора.
Если ничего не помогло
Если кнопки исправны и предохранитель цел, то Вам к электрику. Либо необходимо самому «прозванивать» провода и искать на каком месте обрыв.
Со мной случилась абсолютно аналогичная ситуация, даже впала в ступор сначала. Полезла в интернет и прочла эту статью, позвонила знакомому электрику, он «прозвонил» провода и всё исправил. Спасибо за советы, не всегда сразу соображаешь, что делать.
Вчера была у меня эта неприятная ситуация. Искал в интернете решение проблемы и наткнулся на эту статью. Позвонил другу, он все исправил как написано по статье.
И у меня такая ситуация была! На прошлой неделе, когда с родными были на природе. Сначала думал, может племянники виноваты, ну они маленькие, игрались со стеклоподъемниками… А потом старшая дочь в интернете посмотрела и показала вашу статью. Ну тогда я все понял и обратился в ближайший салон… Хорошо все сделали, и ещё сказали, что я уже не первый водитель Lada Granta, который обращается к ним с похожей проблемой… Неужели во многих машинах такой брак?
Плохо работали стеклоподъёмники, долго ломал голову над этой проблемой, решил смазать моторчик стеклоподъёмника машинным маслом, помогло.
Я начинающий водитель, и когда случилась такая беда, решил что сделаю сам и начал искать видео и статьи с подробным описанием. И тут чудо совершилось. Я все изучил и пошел в гараж к своей Lada Granta. Я с правился не скажу что быстро, но зато все сделал
Была такая же проблема,перестал работать стеклоподьемник .Была проблема в кнопке,сгорела там медная пластинка.Я поменял кнопку и все заработало.
Почему не работают стеклоподъемники на гранте?
Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.
Ваз (lada) kalina i 2004 — 2013
Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.
Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?
- Заднее стекло туго опускается, Калина – 3 ответа
- Поворотники мигают не постоянно в Калине – 2 ответа
- Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
- Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
- Не работает стеклоподъемник на Калине – 1 ответ
