Почему печка не работает на ВАЗ-2110, а дует только холодный воздух

Проверяем исправность моторчика отопителя

Для определения первопричины того, что из печки дует холодный воздух, нужно изначально проверить моторчик отопительной системы. Для этого сделайте следующее:

Включите зажигание и заведите мотор

Обратите внимание на блок управления печкой и проверьте работу моторчика во всех положениях. Если после переключений во всех положениях было слышно работу отопителя, тогда, скорее всего все работает

Дать сбой в работе моторчик может по следующим причинам:

1. Сгорел предохранитель на электродвигателе.
2. Окисление контактов в блоке.
3. Неисправность переключателя.
4. Обрыв в электропроводке.
5. Перегорел моторчик.

Если мотор печки работает только в максимальном положении переключателя, тогда вероятнее всего вышел из строя резистор. Когда мотор в отопительной системе полностью выходит из строя, его нужно заменить. Весь процесс выглядит следующим образом:

1. Демонтируйте пластиковую накладку со стороны водителя внутри салона.
2. Отключите черный-синий провод электродвигателя и отверните крепление массы.
3. Откройте капот и демонтируйте провода, идущие от дворников.
4. Отверните крепление панели стеклоочистителей и демонтируйте уплотнитель (резина).
5. Открутите 4 винта крепления верхнего кожуха мотора.
6. Через уплотнитель протяните провода питания моторчика.
7. Для изымания мотора, корпус нужно располовинить.
8. Для завершения нужно половину корпуса с двигателем повернуть и снять узел.

В результате остается поставить новый элемент на свое место с соблюдением обратного порядка действий.

Печка не дует совсем, в чём проблема

При выходе из строя отопителя, можно сделать первичную диагностику неисправностей своими руками.

К сожалению, сложная система управления отопителем не оправдала себя, как устройство, позволяющее снять хлопоты с водителя и автоматически поддерживать заданный температурный режим. Вместо этого мы получили массу неприятностей и холодные салоны в мороз. Пойдём от простого к сложному и для начала разберём проблемы с электрическим двигателем отопителя. Здесь все более-менее просто:

1. Предохранитель. Включаем печку, она не работает. Если нам повезло, то сгорел предохранитель. Отыскать его проще простого, сложнее выяснить причину его перегорания. 25-амперный предохранитель F18 находится в главном монтажном блоке, он же защищает цепь подсветки бардачка, обогрева заднего стекла и частично имеет отношение к прикуривателю, так что продиагностировать его выход из строя просто. А для того чтобы найти короткое замыкание, из-за которого он сгорел, придётся прозванивать все эти цепи — подсветки бардачка, обогрева заднего стекла, омывателя фар и прикуривателя.

   Расположение предохранителя отопителя.

2. Контакты. Очень частое явление на ВАЗ 2110 — отсутствие контакта на блоке управления отопителем или же на самом электродвигателе, нет контакта на провод питания на САУО. Придётся перебирать и зачищать все эти контакты.

   Проверяем контакты на блоке управления отопителем и электродвигателе.

3. Нагнетатель печки. Электродвигатель печки тоже невечный и может как просто перегореть, так и выйти из строя по другой причине. Чтобы проверить его работу, добираемся до контактов его питания и замеряем напряжение. Если на входе в двигатель фиксируем 12 В, дело в двигателе. Возможно, износились или подгорели щётки, возможно, подгорел коллектор двигателя или перегорела иди замкнула обмотка. В любом случае, возиться с ним никто не станет, просто заменим электродвигатель новым.

Проверяем систему автоматического управления отопителем

Система управления печкой тоже может выдавать сюрпризы. Они заключаются в том, что может не работать одна из скоростей, несколько, а может работать всего одна, самая мощная. При этом блок САУО не универсальный и подбирается в зависимости от года выпуска автомобиля:

Одной из причин выхода из строя печки может быть блок системы автоматического управления отопителем.

• 2110-8128020-03, цена 2300 рублей, применяется на десятках последних лет выпуска;
• 21102-8121020, цена 3100 рублей, устанавливался на машины с климатической установкой;
• 2110-8128020-02, около 2 тысяч, ставили на десятки первых лет выпуска;
• 2110-8128020-01, 1840 рублей, применялся на некоторых машинах до 2000 года выпуска.

Предохранитель печки

Как известно для защиты электрических цепей от короткого замыкания или перегрузки используется специальный плавкий предохранитель, который в случае каких-либо проблем перегорает и обесточивает цепь.

Таким устройством защищена цепь питания моторчика печки, при перегрузках данный предохранитель перегорает, что полностью выводит из строя отопитель салона. Чтобы снова запустить печку в ход необходимо заменить предохранитель на новый, но чтобы это сделать необходимо знать где он находится.

Где находится

Предохранитель печки расположен в блоке предохранителей под номером F18 и имеет номинальную силу тока в 25А. Необходимо устанавливать предохранитель только аналогичного номинала чтобы не повредить цепь в случае КЗ или перегрузки.

Холодный воздух из печки

Тросик рычага заслонки

Расположение рычага заслонки печки возле педали газа.

Помимо негерметичной конструкции могут быть и другие проблемы с печкой. К примеру, отопитель работает не на полную, из воздуходувов дует холодный или еле теплый воздух. Печка так работает из-за слабой натяжки тросика управления заслонки. Нам нужно решить эту проблему при помощи совершения нескольких витков троса на управляющем рычаге, который расположен на корпусе отопителя. Находится корпус возле педали газа.

Почему же печка плохо работает и дует холодный воздух из-за этого тросика? Дело в том, что каждый стык воздуховодов и заслонки оклеен поролоном. Из-за этого материала рычагу управления требуется много силы, чтобы сжать заслонки. Как результат – появление щели 2-4 мм. Заслонка, которая берет «свежий воздух» через радиатор или с улицы, плохо закрывается. Через несколько миллиметров уличный воздух напрямую поступает в боковые и верхние воздуходувы. На скорости и при работающем вентиляторе воздух не успевает нагреться, поэтому печка работает в «летнем» режиме и плохо греет салон.

Образование воздушных пробок

Если при рабочей температуре антифриза и открытом кране из дефлекторов дует холодный воздух, то, скорее всего, неправильно работает радиатор – в нем появились воздушные пробки. Решается проблема довольно просто: ВАЗ 2110 устанавливается так, чтобы передние колеса были выше задних. То есть, на подходящую возвышенность, где двигатель работает в нормальном режиме. Далее нам нужно полностью открыть краник и нажать на педаль газа. Мотор работает около 5 минут – в это время нам нужно иногда нажимать на педаль газа. После этого все нужно вернуть на начальное положение.

Краник

Стрелка указывает место течи крана печки.

Неисправности могут быть из-за краника, который часто дает течь. Проверить, как он работает, можно вручную. Находится этот элемент под капотом рядом с отопительным элементом. Чтобы убрать неисправности при обнаружении протечки краника, нужно просто заменить его. Некоторые автомобилисты решают просто удалить кран из системы ВАЗ 2110, так как печка работает и дует без него. Но убрав его, мы не сможем контролировать температуру антифриза.

Причины некачественного обдува ног

С проблемой, когда на ВАЗ-2110 не работает печка в ноги водителя, сталкиваются практически все владельцы транспортных средств. Отопительная система на отечественных автомобилях имеет значительные недостатки – это слабый поток воздуха в ноги водителя и в сторону боковых стёкол. Нередко такая ситуация возникает даже при нормальной работе отопителя.

Причин того, может быть несколько, и все они связаны с техническими особенностями конструкции отопительной системы.

Первая и основная причина, по которой печка не греет с необходимой интенсивностью, является некачественное уплотнение воздуховодов отопительной системы. Воздуховоды отопителя изготовлены из пластика и имеют большое количество щелей по периметру. В итоге через отверстия в воздуховодах теряется значительное количество тёплого воздуха и до конечной цели поступает слабый поток.

Второй элемент отопительной системы, который требует доработки для более качественного обогрева салона – это пластиковый блок распределения воздуха. В народе водителя называют ещё его ёлочкой. Этот блок также имеет щели, что значительно уменьшает поток тёплого воздуха на ноги водителя, боковые стёкла и к задним сидениям транспортного средства.

Следующая деталь, которая является причиной слабого обогрева салона – это . Она по своим конструктивным особенностям неплотно прилегает к корпусу панели. В результате большая часть горячего воздуха остаётся в подкапотном пространстве и в приборной панели.

Как видим, комплексная причина того, что печка слабо дует, является некачественное уплотнение элементов отопителя ВАЗ-2110 и наличие большого количества щелей в системе обогрева автомобиля.

Прежде чем приступить к устранению заводских недоработок отопителя, необходимо убедиться в том, что он работает исправно

В случае проблем с функционированием печки, важно предварительно произвести ремонт пришедших в негодность или повреждённых деталей, и только после этого модернизировать отопительную систему. Только в этом случае доработки в отопительной системе транспортного средства дадут ощутимый положительный результат

Советы и рекомендации

Часто владельцы ВАЗ 2110 отмечают, что даже при исправной работе печки обдув боковых стекол и ног недостаточен. В таких условиях ноги мерзнут, а стекла запотевают. В данном случае многие дорабатывают воздуховоды в самом салоне автомобиля. Чтобы модернизировать систему отопления, нужно снимать все панели и разбирать их, заделывать щели, трещины и т.д. Очень важна герметизация, все точки креплений также отдельно «пакуются».

Также снимается заслонка и штатный уплотнитель. Далее проклеивается задвижка, обрабатываются щели с водительской и пассажирской стороны. Часто при доработке штатный  воздушный распределитель удаляется, после чего ставятся гофрированные трубки диаметром не менее 4 см.

Еще добавим, чтобы повысить эффективность работы печки ВАЗ 2110, нужно обращать внимание на то, как лежат коврики в салоне. Иногда выход горячего воздуха в ноги перекрыт именно ковриками в машине

При необходимости сопла можно поднять немного выше.

Напоследок отметим, что оптимально включать  печку в положение «лобовое стекло/ноги». Это позволит избежать запотевания стекол спереди, также обогрев ног дает возможность более эффективно прогреть салон, чем обдув только из центральных и боковых дефлекторов.

Доработка пластикового блока

Если печка слабо дует в ноги, то причина в пластиковом блоке управления отопителем ВАЗ-2110. Прежде чем начать ремонт, рекомендуется убедиться в исправности печки. Затем потребуется:

• демонтировать и разобрать торпеду;
• заклеить щели на панели;
• поставить новую гофру;
• прогерметизировать панель.

В процессе заводской сборки автомобиля заслонка плохо прижимается к торпеде, что способствует потере горячего воздуха в панели приборов. Решить эту проблему можно, демонтировав заслонку и штатный уплотнитель. Щели и задвижку обрабатываем маделином. Заводская губка заменяется Битопластом-10. Чтобы не мерзли ноги пассажира, производится модернизация воздуховодов.

Другая проблема потери тепла связана с щелями вблизи водительского кресла. Их можно задуть монтажной пеной. При необходимости заменяется распределитель воздуха старого образца. В каждое отверстие помещаем трубу диаметром в 40 мм. Если блок работает правильно, тогда схема обогрева следующая: из одной гофры теплый воздух поступает на ноги водителя, а из 2 и 3 — на ноги пассажиров. Отверстий между трубами быть не должно. Если полностью демонтировать воздуховоды, то в салон будет поступать горячий воздух.

Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

1. Повышенная шумность, скрежет при работе.
2. Сильное снижение эффективности нагнетания воздуха.
3. Вентилятор не включается в работу.
4. Самопроизвольное изменение скорости вращения электродвигателя.
5. На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

• предохранителя (перегорание – причина полного отказа работы электромотора);
• резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
• контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
• клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

1. Демонтировать «жабо».
2. Снять переднюю стенку ниши, в которой размещен отопитель.
3. Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
4. Отсоединить от вентилятора проводку и извлечь его.

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

• демонтируем «жабо» и переднюю стенку;
• извлекаем воздушный фильтр;
• откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
• отсоединяем проводку;
• извлекаем корпус фильтра вместе с вентилятором;
• демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Признаки и причины

Заменить, что в системе охлаждения двигателя появилась воздушная пробка довольно легко. Если автомобиль начал быстро нагреваться, а печка стала греть гораздо хуже, то это первый звоночек. Однако, причиной перегрева бывает только воздушная пробка, но и не правильно работающий термостат. Так что, если пробка удалена, а ситуация с авто не изменилась, то следует проверить функциональность термостата. Возможно, его нужно поменять.

Обычно в системе охлаждения ваз 2110 инжектор воздушная пробка возникает при замене охлажденной жидкости, но эта не единственная причина ее появления. Такая проблема может возникнуть еще в нескольких случаях, которые более подробно описаны ниже.

Перегрев мотора. В жаркую погоду часто бывает, что мотор перегревается под воздействием ультрафиолетовых лучей.

Плохая герметизация. Низкое давление приводит к подсосу воздуха, возникающий у стенок в трубках вовремя движения тосола. В итоге воздух появляется в системе через слабые соединения.

При доливании или замене антифриза. Если вы занимаетесь этим самостоятельно, то такое вполне возможно, так как вы неправильно заливаете жидкость в бачок. В данном случае появляется широкая воронка, которая не позволяет воздуху выйти из системы. Причина этого сильная струя при заливке охлаждающей жидкости. Чтобы этого избежать достаточно заливать тосол тоненькой струйкой.

Неисправности в работе воздушного клапана. Охладительная система ответственна за поддержание оптимального температурного режима в движке. Объем охлажденной жидкости во время нагревания увеличивается, поэтому давление очень повышается, и наоборот. При высоком давлении воздух в расширительном бачке сжимается, а клапан выпускает излишки воздуха наружу. В случае же, когда уровень давления ниже необходимой нормы, воздух проходит в систему через клапан. При проблемах с клапаном, воздух накапливается в системе охлаждения двигателя.

Проблемы фибры и сальника в помпе. Во время таких неисправностей в системе может возникнуть подкачка воздуха.

Течет тосол. При протечке тосола через радиатор, шланги или патрубки его объем снижается, а воздуха – повышается. Когда радиаторная сердцевина забивается или же повреждаются внешние оболочки, то двигатель перегревается. В итоге это может привести к наличию воздушной пробки в системе охлаждения.

Прогорели прокладки ГБЦ. Тосол в этом случае стекает в выхлопную систему или картер движка. То есть объем охлажденной жидкости уменьшается, и он закипает из-за излишка воздуха.

Проблемы с предохранителем

Есть несколько основных причин неисправности вентилятора печки, находящегося в противоположной стороне от радиатора. Одна из них – выход из строя предохранителя. Заменить эту деталь легко. Чтобы поломка не повторилась, необходимо найти проблему в цепи питания нескольких систем автомобиля. Сам элемент находится в монтажной коробке подкапотного пространства ВАЗ-2110. Перед заменой его нужно проверить при помощи мультиметра: подсоедините щупы прибора к контактам предохранителя и в тестовом режиме проведите проверку. Если мультитестер показывает «0», вам необходимо заменить элемент – он вышел из строя.

Предохранитель, располагающийся в ВАЗ-2110 на месте F-7, имеет силу тока 30 А. Он отвечает за работу нескольких узлов:

• обогрев задних стекол и зеркал;
• вентилятор печки;
• освещение вещевого ящика в салоне;
• омыватель фар;
• прикуриватель.

Для поиска причины выхода из строя предохранителя необходимо просмотреть питание всех этих узлов. Проводники не должны быть повреждены, а в соединительных колодках не должно быть окиси. Если вы увидели на контактах зеленый налет, то вам нужно зачистить их при помощи наждачной бумаги. Проверьте все колодки и прочность соединения проводов в них. Есть простой способ тестирования проводки на наличие окиси – пошевелите провода. Если после этого вентилятор или любой другой узел начнет работать, то нужно зачистить контакты.

Иногда предохранитель исправен, но вентилятор все равно направляет слабый поток воздуха в салон или вовсе включается через раз. В этом случае нужно посмотреть качество его установки. Возможно, элементы, через которые осуществляет питание устройство, расшатались, поэтому контакт периодически пропадает.

Правила прохождения Технического Обслуживания автомобиля

Чтобы эксплуатировать транспортное средство как можно дольше и без каких-либо осложнений и поломок, производители указывают определенную периодичность замены расходных материалов. Для каждой марки авто она может незначительно отличаться, но мы приведем усредненные параметры, на которые следует ориентироваться большинству автовладельцев:

• Топливный фильтр. Замена рекомендована каждые 30000-50000км пробега. Или же, в зависимости от интенсивности использования машины, каждые 18-24 месяца.
• Масло двигателя и масляный фильтр, как правило, автомеханики рекомендуют заменять одновременно. И делать это следует каждые 10000-15000км.
• Аккумулятор стоит заменить через 3-5 лет или после прохождения 40000-80000км.
• Смена воздушного фильтра целесообразна через 30000-50000км;
• Масло в АКПП следует регулярно контролировать (раз в 2-3 недели), а ее замена понадобиться через 50000-80000км или же каждые 3-5 лет.
• Свечи зажигания нуждаются в замене в среднем через 30000-50000км.
• Замена ремней или цепей ГРМ выполняется в случае механического износа. Также необходимо соблюдать периодичность замены через каждые 50000-120000км в зависимости от марки авто.
• Охлаждающую жидкость следует проверять регулярно (2 раза в месяц), а менять каждые 40000км.
• Тормозные колодки и тормозная жидкость нуждается в замене каждые 20000-50000км в зависимости от транспортного средства и установленного агрегата.
• Салонный фильтр стоит менять 4-5 раз в году.
• Замена или дополнение количества фреона производится не реже одного раза в год.
• Щетки стеклоочистителя следует сменить через каждые 10000км.
• Масло в раздаточной коробке потребует полной смены через 50000-75000км .
• Жидкость ГУР следует обновить через 100000-150000км.

Неисправность прибора для вентиляции

Если не работает вентилятор, потребуется:

• заменить предохранитель;
• проверить контакты в блоке;
• заменить реле зажигания.

Чтобы понять, что прибор вентиляции не работает, потребуется включить печку на 1-2-3 скорости. При отсутствии шума производятся ремонтные работы. Если вентилятор включается на 3 скорости, тогда заменяют резистор. Для проверки переключателя положения используется лампочка на 12 Вт и 2 припаянных к ней проводка. Предварительно демонтируется консоль торпеды. Для получения доступа к переключателю печки потребуется:

• включить зажигание;
• замкнуть «минусом» массу кузова»;
• «плюс» подключается к выходу 1-2-3 на резистор.

Горящая лампочка указывает на исправность переключателя. В противном случае подключается лампа к плюсу на переключатель положения. Если она не горит, то в цепи есть обрыв либо выбило предохранитель.

Если перегорел предохранитель, требуется найти источник короткого замыкания. Затем производится замена предохранителя. Если прибор отопления только прогревает воздух, тогда заменяют реле зажигания. Эта деталь находится под торпедой в центральной консоли.

Замена вентилятора печки производится в следующих случаях:

• на переключатели есть напряжение, но прибор вентиляции не включается;
• плохой контакт массы прибора, расположенной под гайкой фиксации печки;
• залипли щетки двигателя.

Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы. После этого без затруднений можно вытянуть корпус радиатора

После этого без затруднений можно вытянуть корпус радиатора.

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Блок, отвечающий за температуру

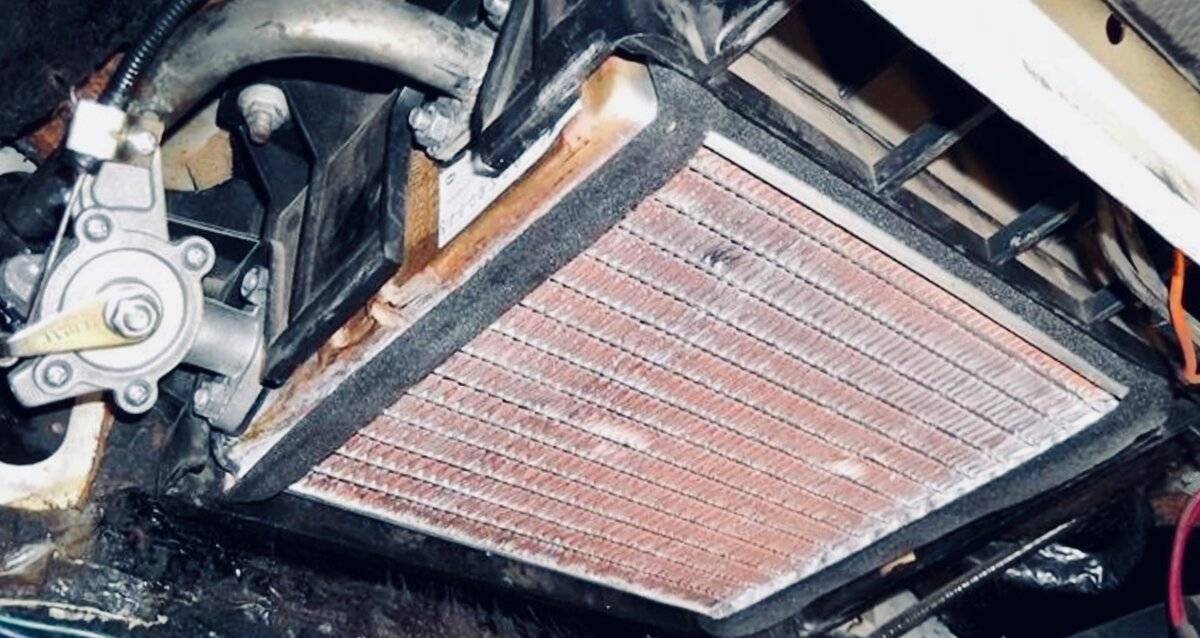

Радиатор печки ВАЗ располагается ниже приборной панели и имеет пластиковый кожух. Он содержит два пластиковых бачка (один из них, левый, имеет штуцер для отвода пара) и два ряда алюминиевых трубок с пластинами. В зависимости от того как расположены заслонки, через радиатор пропускается изменяемый поток забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вовсе), а остальной воздух направляется в воздухоотводы, минует радиатор. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими от электронного блока.

Блок получает информацию о температуре в салоне от датчика, размещенного на потолке и снабженного микровентилятором. При необходимости блок может задействовать микродвигатель, управляющий заслонками отопителя. Электрический микродвигатель имеет датчик положения заслонки печки (кольцевой резистор).

Информация от этого датчика направляется в блок управления, который выключает микродвигатель, если заслонка займет заданную позицию. Система отопления ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо контроля за редуктором двигателя, еще и контроль вращения вентилятора.
