Где находится кран печки на ВАЗ-2114

Причины поломок

Так сложилось, что замена крана отопителя ВАЗ-2114 происходит чаще, чем работа с другими элементами печки автомобиля. Видимо, ещё на этапе производства инженеры плохо продумали этот узел.

Кран отопителя ломается по двум причинам:

1. Закисают запорные устройства. Из-за этого водитель не может открыть или закрыть кран. Окисление провоцирует прикипание запорных элементов друг к другу. Если применить силу, вы рискуете сломать запорные устройства. Это не так страшно в тёплое время года, поскольку потоки воздуха можно регулировать заслонками. Как проверить краники печки ВАЗ-2114 на закисание? Просто покрутите его. Если для этого приходится прикладывать много сил, элемент износился и нуждается в замене.
2. Нарушение герметичности. Разгерметизация влечёт за собой утечку охлаждающей жидкости. На такую поломку указывает снижение уровня ОЖ, появление внутри машины запаха тосола или антифриза, образование жирных пятен на лобовом стекле и следы охлаждающей жидкости на полу (в области бардачка, в ногах переднего пассажира). Проверять герметичность несложно. Если она нарушена, вы это заметите сразу по характерным признакам.

Важно! У крана печки корпус неразборный. Потому отремонтировать его невозможно. При поломке элемента его нужно только менять

При поломке элемента его нужно только менять.

https://www.youtube.com/watch?v=upload

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

Причина	Пояснение
Окисления	Из-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлаждения	Данная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Рекомендуем: Что делать, если не работают поворотники?

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Есть несколько способов обнаружить, что с печкой происходит неладное:

• Осмотреть узел визуально;
• Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
• Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
• Проверить работу радиатора;
• Убедиться в целостности патрубков, по которым проходит жидкость.

Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

• Заводское изделие;
• Шаровой краник;
• Регулятор, выполненный из керамической пластины.

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

В результате наших стараний получится то, что показано ниже.

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

Что можно видеть под облицовкой справа

https://www.youtube.com/watch?v=ytpressru

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

Под капотом

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

В салоне

Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Диагностика неисправностей краника печки отопителя

Как и все остальные элементы, кран тоже подвержен неисправностям. Пожалуй, самая распространенная поломка – это износ прокладок и сальников крана, которая сопровождается утечкой охлаждающей жидкости. Главная ее опасность заключается в потере охлаждающего компонента, которая может осуществляться в небольших количествах. Со временем антифриз уходит, и мотор начинает перегреваться.

Узнать об этом довольно просто

Прежде всего, обратите внимание на состояние стекол, если они начинают покрываться испарениями в виде липкого компонента ОЖ, то это явный знак к тому, что в салон машины попал тосол. Второй признак – это лужа тосола, которая образовывается под ковриком пассажирского сидения. В этом случае, вначале проверяют плотность крепления крана и подтягивают болты

Если это не дает положительного результата, а из крана все равно протекает антифриз, то потребуется уже замена элемента. Постарайтесь сделать это как можно быстрее, так как любой антифриз имеет высокую токсичность, что весьма опасно для здоровья

В этом случае, вначале проверяют плотность крепления крана и подтягивают болты. Если это не дает положительного результата, а из крана все равно протекает антифриз, то потребуется уже замена элемента. Постарайтесь сделать это как можно быстрее, так как любой антифриз имеет высокую токсичность, что весьма опасно для здоровья.

Главная проблема при диагностике возникает, когда автомобиль эксплуатируется на воде. Дело в том, что вода практически не имеет запаха, а ее испарения не содержат каких-либо видимых признаков. В этом случае, необходимо как можно чаще проверять уровень воды в расширительном бачке.

Другая неисправность – это слетевший трос с рычага отопителя. Бывает такое, что кран никак не реагирует на изменение положения рычага управления. При этом, рычаг становится не таким тугим, а вентилятор гоняет только холодный воздух. В этом случае, трос одевается на место, регулируется и фиксируется.

Последняя проблема крана – это его засорение

Определить тоже достаточно просто, однако можно легко спутать с засорением самого радиатора, поэтому обратите особое внимание на то, насколько туго происходит запирание и отпирание. Кран подвергается как замене, так и простой очистке

Где находится отопительный кран и как его проверить

Пришло самое время разобраться и с месторасположением отопителя – он находится с пассажирской стороны непосредственно под центральной консолью и скрыт боковой накладкой, закреплённой пятью саморезами. При замене радует тот факт, что данная процедура не требует откручивания приборной панели, что существенно облегчает операцию и сокращает сроки её проведения.

На как же проверить исправность устройства? Сделать это достаточно просто:

• Проверяем расширительный бачок в 2114 – не уходит ли из него антифриз или тосол;
• Проводим визуальный осмотр крана на предмет механических повреждений или дефектов;
• Слегка приподнимаем коврик и ощупываем пол кузова автомобиля – если поверхность влажная, следует, не теряя времени даром, приступать к замене устройства.

Как выявить неисправности печки

Во-первых, нужно визуально осмотреть агрегат, определить допустимый уровень тосола в расширительном баке. Поднять коврики в салоне и посмотреть, есть ли следы подтекания спецжидкости. Также неисправность может быть последствием разрыва патрубок, их механическом повреждении, или же в работе радиатора.

Когда регулятор подачи теплоносителя уже не подлежит исправлению, требуется срочная замена крана отопителя ВАЗ 2114. Для этого можно и не привлекать профессионалов, а взять и самостоятельно починить систему.

Прежде всего, нужно купить новый механизм, их выделяют три вида:

• заводской
• шаровой
• и из керамических пластин

Керамический кран отопителя ВАЗ 2114

Все они имеют свои недостатки и преимущества, и только владельцу решать, какой кран будет более выгодный для его автомобиля (по функциональным способностям и ценовому эквиваленту).

Внимание: перед тем как заменить краник печки на ВАЗ 2114 нужно удостовериться, что патрубки, соединяющие отопительный агрегат и радиатор целые и невредимые. А то ведь от долгого времени использования они становятся менее функциональными и могут вызвать утечки жидкости

Какие инструменты потребуются для работы

• Отвертка крестообразная.
• Пустая емкость более 5 л.
• Новый кран.
• Хомут на 16-23 мм.
• Тосол.
• Обычные сухие тряпочки.
• Ключи №10 и №13.
• Силиконовый герметик.
• По возможности – яма для осмотра авто или подъемник.

Когда имеется все в наличии, значит, смело меняем кран отопителя ВАЗ 2114.

Подробная инструкция монтажа изделия

Первое, что нужно сделать, это слить тосол в подготовленную посуду. Подставляем ее под движок, убираем пробку на блоке цилиндров. Кран расположен под центральной консолью, и для его снятия нужно убрать правую боковую заслонку торпеды. Она закреплена на пяти болтах.

Когда жидкость полностью стекла, емкость далеко не убираем. Находим патрубки, которые ведут от мотора к регулятору печки. Ослабляем хомуты, вытягиваем трубки, и остаток жидкости сливаем в подготовленную посуду.

Замена крана отопителя на ВАЗ 2114 на следующем этапе подразумевает смазку двух крепежных шпилек, зачищаем их щеткой со стальной щетиной и «замачиваем» тормозной жидкостью.

Это нужно сделать обязательно, так как гайки при отвинчивании могут проворачиваться, тем самым превратив простую работу в огромную проблему. Почему такое бывает? Кран печки фиксируется не на шпильках, а на болтах (шапки входят в пластмассовый корпус).

Гайки крепления агрегата являются самостопорящими, имеют пластмассовое кольцо, а потому так легко не откручиваются. А если еще добавить заржавевшую резьбу и окисление на контактах? Вследствие этого возникает напряжение на болт, которое может вызвать порчу пластмассы, что находится вокруг шляпки. Для их фиксации применяются пассатижи или специальные ключи.

Теперь нужно рассмотреть, как снять кран отопителя ВАЗ 2114.

После снятия патрубок, необходимо снова залезть в салон, и торцовым ключом десяткой отвинтить гайки крана. После предварительных усилий, они должны отвинтиться без усложнений.

И вот последний этап – достаем кран, делая небольшие двигательные усилия на сторону пассажира, после — удаляем фиксатор и убираем трос управления печного агрегата отопительной системы.

Монтаж нового механизма

Процесс крепления выполняется в обратной пошаговости. Отсоединяется трос, затем прикручивается кран к кузову

Важно заранее закрепить трос крепежным фиксатором, так как на установленном агрегате это будет сделать довольно сложно (обратите на это внимание)!

Вот так выполняется замена крана печки на ВАЗ 2114. Дело не очень хлопотное, и с помощью базовой подготовки и практических советов это сделать довольно просто.

Пространство между краном и кузовом согласно «кодекса эксплуатации» должны быть уплотнено фиксаторами. Для монтажа патрубок необходимо использовать силиконовый герметик.

На последнем этапе замены регулятора теплоносителя нужно завинтить пробку и залить охлаждающую жидкость. Далее, запустить авто, дать ему время поработать, а потом включить печку. Осмотреть визуально всю систему, проверить наличие или отсутствие утечки антифриза.

Если все в порядке, значит, все сделано верно. Через несколько недель новые хомуты стоит подтянуть. Когда воздух, который струится из печки, холодный, то неисправность нужно искать в воздушной заслонке радиатора машины.

https://youtube.com/watch?v=rg_H57YcEdM

Вот теперь Вы прекрасно знаете, как поменять краник печки на ВАЗ 2114.

Легкой Вам работы и приятной дороги! Пусть поменьше поломок «встречаются» на Вашем пути!

Замена крана печки

После подготовки и обработки ржавых гаек можно приступать к снятию элемента. Если Вы планируете установить новый краник – рассмотрите доработанный образец с металлическими элементами. В процессе работы придерживайтесь следующих шагов:

1. Разожмите хомуты на патрубках под капотом и слейте оставшуюся охлаждающую жидкость в тару.
2. В салоне автомобиля открутите декоративную накладку панели со стороны ног водителя.
3. Снимите внутренние патрубки и также слейте оставшийся тосол.
4. Для высвобождения краника возьмите накидной ключ и заберитесь под машину для доступа к гайкам крепления. Открутите их.
5. Для снятие тросика мембраны понадобятся плоскогубцы. Также для лучшего доступа к тросику можно снять накладку панели со стороны пассажира и забраться оттуда. Снимать бардачок при этом не нужно.
6. Последний этап – достаньте краник из посадочного места.

Ремонтировать изношенный краник не имеет смысла, т.к. Вы не сможете добиться идеального прилегания элементов друг к другу. Лучший вариант ремонта в этом случае – установка регулятора нового образца. Плохая отзывчивость регулятора температуры может быть вызвана проведенной работой. Поэтому рекомендуется менять тросик крана отопителя при его растяжении. Также при подобной работе можно заменить патрубки, идущие на радиатор охлаждения. Система отопления – важный элемент в холодное время года, поэтому лучше держать ее в хорошем состоянии. Трос механизма управления можно оставить старый, но лишь при сохранении его длины. Растянутый элемент не позволит точно регулировать температуру подачи воздуха.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

• На холодном двигателе сливается ОЖ.
• Откручивается саморез, расположенный за пластмассовой заглушкой.
• Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.

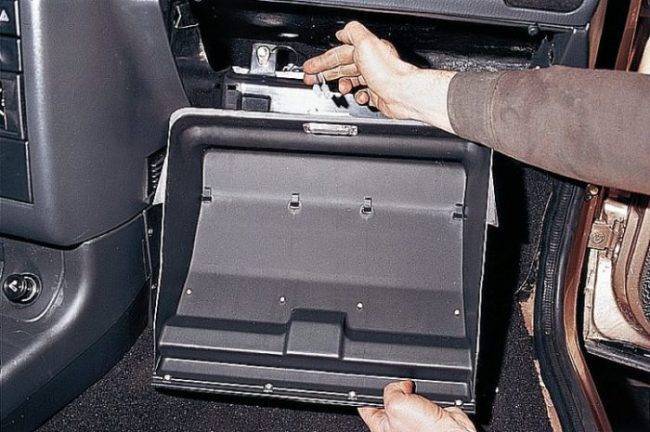

Для обеспечения доступа к печке необходимо снять перчаточный ящик

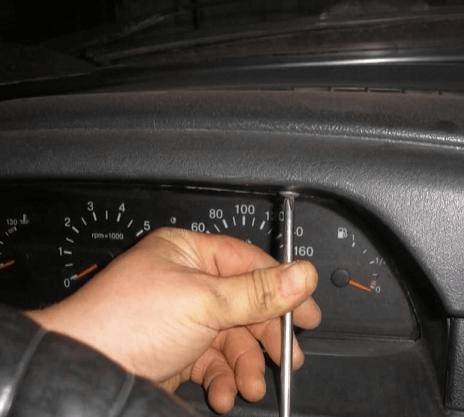

Отворачиваются саморезы крепления щитка приборов.

Щиток приборов крепится четырмя саморезами

Откручиваются крепления и снимается пластиковый кожух рулевой колонки.

При демонтаже радиатора печки нужно снять кожух рулевой колонки, открутив его крепления

Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.

Из гнезда прикуривателя вынимается колодка и отсоединяются провода от магнитолы

Выкручиваются саморезы с правой и левой стороны консоли.

Центральная консоль крепится саморезами с двух сторон

Снимаются ручки регулировки положения заслонок и переключатель режимов печки.

С рычагов управления заслонками снимаются пластиковые рукоятки

• На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
• Отсоединяется колодка подсветки пепельницы.
• Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.

После удаления всех крепежных элементов и электрических разъемов центральную консоль можно снять

• С левой и правой стороны откручиваются саморезы крепления металлической основы.
• Отворачиваются крепления торпедо.

С левой и правой стороны торпедо откручиваются по два самореза

В центре выкручиваются четыре шурупа крепления металлической конструкции.

Железная конструкция по центру крепится четырьмя шурупами, которые необходимо вывернуть

Вынимается электронный блок управления, расположенный под консолью.

Электроный блок управления расположен под центральной консолью

• Для обеспечения доступа к печке торпедо приподнимается домкратом.
• Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
• Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.

Для снятия шлангов необходимо ослабить хомуты крепления

• Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
• Из своего посадочного места извлекается радиатор печки.

После снятия патрубков и слива остатков ОЖ радиатор печки можно вытащить из посадочного места наружу

Что понадобится для ремонта?

Обратите внимание, что замена печки ВАЗ 2114 (то есть радиатора) может быть осуществлена 2 способами: со снятием торпедо и без демонтажа приборной панели. Профессионалы отдают предпочтение первому способу

То есть, мастера-механики любого СТО меняют радиатор на 2114, предварительно разобрав топредо до винтика. С этой работой справится только тот, кто своими руками уже неоднократно собирал и разбирал приборную панель. Там очень много тонкостей и нюансов.

Говоря за нас, то нами будет осуществлена замена радиатора печки ВАЗ 2114 без снятия приборной панели.

Но опять же, качественно изменить конструкцию машины могут только мастера высокой квалификации. Мы не будем туда влазить, от греха подальше.

Для этой работы нам понадобится:

1. Набор отверток
2. Набор ключей
3. Пара новых хомутов по диаметру патрубков радиатора
4. Новый радиатор. Кстати, лучше взять что-то из импорта, например, Fenox RO0004C3 (он стоит вдвое дороже оригинала)
5. Новый антифриз для системы обогрева

Кстати, обратите внимание на статью о преимуществах и недостатках различных типов радиаторов. Теперь рассмотрим вопрос, как осуществляется замена печки ВАЗ 2114 без снятия панели (не всей печи, а только радиатора)

Теперь рассмотрим вопрос, как осуществляется замена печки ВАЗ 2114 без снятия панели (не всей печи, а только радиатора).

Как заменить кран отопителя на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале слейте всю оставшуюся охлаждающую жидкость, из радиатора. (Как слить эту жидкость, вы можете просмотреть в статье: «Замена охлаждающей жидкости», в рубрике «сливание»)

2) Далее откройте капот, и после чего найдите там место где располагается кран отопителя, а после нахождения с помощью крестообразной отвертки, ослабьте два винта хомутов, которые крепят шланги на патрубках крана.

Примечание! После того как винты хомутов крепления будут ослаблены, снимите оба шланга, с патрубков отопительного крана!

3) Затем переберитесь в салон автомобиля, и разыщите там кран отопителя, а после находки точно таким же образом ослабьте два винта, которые крепят хомуты шланга.

4) Далее ослабьте крепление хомутов этих же двух шлангов, но только уже в том месте, где они крепятся к радиатору отопителя.

5) Теперь когда все хомуты ослаблены, полностью снимите оба шланга, с радиатора и крана.

6) Следом выйдите из машины и подойдите к подкапотному пространству, а после этого отверните две гайки, которые удерживают кран на шпильках.

7) Теперь снова перебравшись в салон машины, снимите со щитка передка отопительный кран.

8) Далее удерживая кран в руке, с помощью пассатижей, снимите скобу которая удерживает тягу.

9) И под завершение операции, когда скоба будет снята, отсоедините саму тягу от рычага крана, тем самым полностью сняв кран отопителя с машины.

Установка: 1) Сперва взяв новый кран отопителя в руки, наденьте на него:

• Сперва левый шланг.

• А затем правый.

• После установки обоих шлангов, наденьте на них хомуты, и после чего заверните винты этих хомутов которые крепят шланги, до упора.

2) Затем проденьте тягу привода, через отверстие, которое присутствует на металлической части крана.

3) И после чего застопорите тягу скобой, которая её крепит.

4) Далее установите кран отопителя, на свое место.

5) А уже следом, всю оставшуюся установку, закончите в обратном порядке снятию.

Источники

• vaz-russia.com/remont-vaz-2113/zamena-krana-otopitelya-na-vaz-2113-vaz-2114-vaz-2115.html
• ladaprofi.ru/vaz-2115/kak-sdelat-zamenu-krana-pechki-na-vaz-2115-samostoyatelno.html
• drive2.ru/l/288230376152948984/
• autozam.ru/remont-i-obsluzhivanie/kran-pechki-vaz-2114.html
• ladaautos.ru/vaz-2115/raspolozhenie-i-zamena-krana-pechki-vaz-2115.html

Ремонт крана ВАЗ 2114

Как правило, краники не ремонтнопригодны и, если они закисли, подтекают или при изменении рычага не происходит требуемого результата — их меняют. Так гораздо быстрее нежели пытаться отремонтировать. Но что, если нет возможности купить новый кран, а неполадка уже произошла? Тогда выход только один — попытаться произвести ремонт крана управления отопителем. Когда жидкость бежит из под штока, вы, конечно, вряд ли сможете как-то это устранить, ведь подобрать втулки или выточить новый шток и уплотнительные колечки под силу единицам. А вот если лопнул или сжался сквозной патрубок, то установка в него трубки по диаметру и промазывание герметиком поможет на какое-то время.

В том случае, когда имеем дело с пластиковым, причина течи заключается в разрушенной резиновой мембране, также проблема исправима, хотя и не простая. Нужно снять кран с отопителя и разобрать его. У вас будут две детали: сам корпус и крышка с конусом и манжетой. Чтобы снять крышку с корпуса, необходимо срезать со стороны крышки вальцующий поясок. Проще всего это сделать при помощи электродрели, в патроне которой вы закрепите зубило или шрабер.

Где ослабить хомуты

Далее предстоит сделать развальцовку. Для этого просверлите 4 отверстия насквозь (размер от 0,1 до 3 мм.). Сделать это следует строго по краю завальцовки. Не допускайте отклонения сверла к середине крышки. В случае, если это произойдет, дальнейшая работа по ремонту крана ВАЗ 2114 будет сильно усложнена из-за повреждения уплотнительного пояска, расположенного на посадочной поверхности манжеты в корпусе.

Следующий шаг — высверливаем заклепку, которая находится в конусе, удаляем ветхую манжету и остатки заклепки. Получится отверстие, где нужно сделать резьбу М4.

Новую манжету можно будет вырезать из автомобильной камеры (лучше от грузовика). Кран отопителя должен находиться в закрытом положении. Далее нужно вырезать по контуру крышки (верхней), проделав четыре отверстия для крепежей, по месту их расположения (по краям и в середине).

Новую манжету при помощи винта (М4 — под него отверстие уже готово), а также сам клапан закрепляют на вершине крышки, затем нужно совместить отверстия и стянуть винтами (М3). При этом гайки будут на стороне крышки.

Подводящий патрубок

В целом, работа по ремонту крана отопления ВАЗ 2114 закончена, теперь проверяем герметичность, предварительно закрыв отводящий канал, продувая со стороны подводящего патрубка.

Подумайте, хватит ли у вас сил отремонтировать его самостоятельно? Нет? Тогда выход один — только замена.

Причины и симптомы неисправности

Закис

При наступлении тёплого времени года кран поворачивают в крайнее положение. Находясь в таком состоянии долгое время, он может закиснуть, в результате чего его будет очень проблематично регулировать. Применив силу, кран можно сломать. Такая поломка не является критичной — автомобиль всё равно будет на ходу.

Работает, но подтекает

Со временем уплотнительные кольца стареют, из-за чего кран закрывается не до конца. Последствиями этого могут стать:

1. Понижение уровня жидкости в распределительном бачке. При таком «симптоме» кран нужно срочно проверить, потому что бачок питает также систему охлаждения двигателя.
2. Влажный ковролин в салоне.

Чтобы проверить кран на подтекание, нужно отогнуть коврик

От вытекающего антифриза в салоне может появиться характерный запах тосола, вывести который будет сложно, поэтому стоит проверять краник печки в профилактических целях.

Алгоритм работ

Замену краника выполняется двумя способами – с полным или частичным сливом антифриза.

Первый вариант подойдет тем, кто решил одновременно произвести и замену антифриза. Перед началом работ откручиваем сливные пробки и дожидаемся, когда охлаждающая стечет в емкость, после чего приступаем к снятию узла.

Замена с частичным сливом подойдет для тех, у кого есть запас антифриза на доливку. Подставляем под авто в месте соединения патрубка системы охлаждения с краном емкость и отсоединяем этот патрубок, после чего его конец поднимаем вверх и фиксируем в таком положении. Потери антифриза составят 1,0-1,5 литра (сольется с отопителя), при этом ОЖ в системе охлаждения останется, но количество ее восполняем после завершения работ.

Замена краника печки ВАЗ-2114 выполняется по такой технологии:

Ослабляем хомуты

Отсоединение тяги крана отопителя ВАЗ 2114

1. Устанавливаем авто на яму или эстакаду и ждем пока двигатель остынет (не полностью, а чтобы оставался теплым).
2. Сливаем антифриз (частично или полностью).
3. Отсоединяем подачи и слива охлаждающей от краника со стороны моторного отсека.
4. В салоне с пассажирской стороны снимаем боковую декоративную накладку консоли.
5. Ослабляем хомуты крепления патрубков к штуцерам краника в салоне и отсоединяем трубки, предварительно положив под них ветошь. Если планируется и замена трубок, то можно их отсоединить от радиатора печки и извлечь краник вместе с патрубками.
6. Отсоединяем тросик механизма управления от рычага оси запорной мембраны. Если с пассажирской стороны разъединить их не удается, то можно добраться до них с водительской стороны (предварительно сняв пластиковую накладку).
7. Забираемся под авто. Находим две гайки крепления корпуса краника к моторному щиту и откручиваем их и снимаем со шпилек шайбы.
8. Перебираемся в салон и извлекаем узел.

Сборка выполняется в той же последовательности, что и демонтаж.
