Почему сползает ремень ГРМ на ВАЗ-2114

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

  • набор ключей;
  • новый ремень ГРМ;
  • новый натяжной ролик.

    Новый расходный материал для установки

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

  1. Автомобиль нужно установить на ручной тормоз.
  2. Установить 4-ю или 5-ю передачу.
  3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
  4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
  5. Теперь автомобиль следует перевести на нейтральную передачу.
  6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
  7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
  8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
  9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
  10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
  11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
  12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
  13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

    Гайка для ослабления и натяжки

  14. После выполнения всех работ нужно завести двигатель и по звуку определить о необходимости регулировки натяжения ремешка.

Методы устранения съедания ремня

Ниже приведены примеры устранения причин износа ремня и устранения причин его съедания.

Поддельный ремень

Некачественный ремень может быть виновником проблемы, для того чтобы проверить это, необходимо перевернуть ремень и попробовать запустить двигатель, если ремень начнет сползать в другую сторону то вероятнее всего плоскость ремня неровная и имеет конусную форму что приводит к его сползанию и съеданию. Лечится данная проблема заменой на новый более качественный ремень.

Неправильное натяжение

Натяжение ремня ГРМ необходимо осуществлять, как рекомендует завод изготовитель. Данную информацию можно найти в специализированных книжках по ремонту автомобиля ВАЗ или же в интернете. Перетяжка ремня влечет за собой нагрузку на подшипники и может быть причиной износа как роликов так и помпы.

Кривая шпилька

В результате усилий при затяжке ролика случается, что шпилька ролика немного искривляется и вследствие чего появляется наклон ролика. Данная проблема приведет к перекосу ремня.

Проблема решается заменой шпильки на новую либо подкладкой половинок шайб под ролик дабы исправить наклон шпильки и выравнять ролик.

Повреждение резьбы

Повреждения резьбы способы, так же как и искривление шпильки изменить траекторию ремня. Данная проблема решается путем откручивания шпильки и прогонки резьбы мечиком. В худшем случае необходимо демонтировать ГБЦ для расточки или восстановления резьбы.

Водяной насос

Когда помпа получает какие-либо повреждения или износы, то никаких действий кроме ее замены невозможно предпринять. При виновнике помпы ее необходимо заменить.

Перекос помпы

Проблема заключается в том, что при установке новой помпы зачастую большинство автолюбителей используют герметик или же не очищают поверхность от старой прокладки. Все эти моменты могут повлиять на плотность прилегания водяного насоса к корпусу блока, что может сказаться на траектории ремня ГРМ. Следует тщательно очистить поверхность на блоке цилиндров от остатков старой прокладки и не использовать герметик, достаточно лишь установить прокладку, которая идет в комплекте с помпой.

Выработка на роликах

Ролики так же как и помпа подвержены старению и износу и при таких проблемах ролики необходимо только заменить, какие-либо другие способы исправления износа ремня из-за роликов невозможны

Износ шестерни распредвала

Шестерня распредвала выполняется из мягкого метала, который способен быстро вытираться и изнашиваться. Чаще всего шестерня изнашивается уже на пробеге близком к 150 тысячам пробега. При такой проблеме шестерни необходимо заменить.

Шестерня коленвала

Чаще всего шестерня коленчатого вала изнашивается на конус и ремень начинает съезжать в наружную сторону, что приводит к трению о дистанционную шайбу между шестерней и шкивом привода дополнительного оборудования. Из-за данной ситуации ремень может скрипеть и выть, а так же в большинстве случаев этой ситуации ремень съедает.

Проблема решается заменой шестерни коленчатого вала.

Надеемся, наша статья была Вам полезна.

Через сколько произвести замену

Заводская инструкция по эксплуатации автомобиля рекомендует проводить замену зубчатого ремня при пробеге 75 тыс. км. Эта норма выполняется владельцами далеко не всегда, этому есть веские причины. Сколько ходит привод до замены зависит от многих факторов. Это качество используемых деталей, условий эксплуатации транспортного средства, технического состояния двигателя. При проведении каждого ТО следует проверять натяжения и состояние привода ГРМ. При появлении трещин, отслоений, других повреждений ремень меняют.

При большом пробеге машины происходит естественный износ шкивов коленчатого и распределительного вала, это значительно сокращает срок службы всего привода ГРМ. А также привод боится попадания моторного масла в зону работы ремня. Оно размягчает его структуру, зубья легко срезаются. Если автомобиль длительное время стоял без движения, также лучше заменить привод из-за его старения. Большинство владельцев, специалисты рекомендуют менять ремень при пробеге 50 тыс. км.

Система газораспределительного механизма ВАЗ-2114

Ни для кого не будет секретом, что по прошествии времени любая деталь износится и потребует замены, у одних этот срок измеряется сотнями, у других десятками тысяч километров.

Схема устройства ГРМ

Однако необходимо заметить, что при замене старого ремня на новый, может случиться такая неполадка, как сползание ремня со своего места, что в свою очередь может привести к подъеданию (износу – прим.) кромки ремня, которая в последующем будет только содействовать его износу, обрыву и очередной замене.

Спешим Вас обрадовать

Автомобиль ВАЗ-2114, оснащался только 8-ми клапанным двигателем, с объёмом 1,5 и 1,6 литра, что может свидетельствовать о том, что при разрыве ремня ГРМ, поршни с клапанами не встречаются и загиба последних не происходит , что безусловно благоприятно сказывается не только на последующем ремонте, но и на кошельке автовладельца.

Почему сползает ремень ГРМ.

Причина может быть как одна, так и несколько в совокупности. Рассмотрим их по порядку.

1. Может быть виноват сам ремень, вернее, допустивший брак производитель. Ремень, имеющий разную жесткость по ширине, начинает плыть в сторону меньшей жесткости практически сразу после установки. Диагностика в этом случае простая, снимаем, переворачиваем другой стороной, устанавливаем и если начинает ползти в другую сторону, то виновник найден. Такой ремень однозначно в утиль. Справедливости стоит отметить – сейчас такое встречается гораздо реже. Совет: всегда держите в багажнике в запасе ремни ГРМ и генератора.

Как поставить и правильно натянуть ремень ГРМ на ВАЗ-2114: видео

Ремень ГРМ должен иметь строго определенное натяжение.

При недостаточном натяжении он может бить по кожуху или перескакивать через зубья, что может повлечь нарушение фаз газораспределения.

Чем грозит не верное натяжение ремня ГРМ двигателю на ВАЗ-2114?

Ремень ГРМ практически сполз

Обратите внимание на зазор от ремня к двигателю, он неравномерный. При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

При значительном смещении ремня может наблюдаться картина аналогичная его полному обрыву

Поэтому необходимо уделять серьезное внимание правильному натяжению ремня ГРМ, как при его замене, так и в процессе эксплуатации автомобиля. Вы можете это сделать самостоятельно, но будьте внимательны и обязательно придерживайтесь инструкции ниже

Правильное натяжение (порядок и процесс)

Перед тем как приступить к натяжению ремня ГРМ, необходимо заглушить двигатель после работы на холостом ходу на нейтральной передаче. В этом случае коленчатый вал двигателя остановится в том положении, когда все силы действующие на него, будут уравновешены. Теперь приступаем к натяжению.

  1. Снимаем защитный кожух ремня.

    Кожух снят. Проводим осмотр ремня

  2. Вращаем коленчатый вал в сторону движения часовой стрелки. Засечка на маховике встает против промежуточного значения на шкале. Метка шкива распределительного вала совпадает с делением на маховике.
  3. Вращением коленчатого вала в обратную от хода стрелки часов сторону, передвигаем метку на шкиве распредвала ниже, чем метка маховика на два зубца.

    Тут тоже совмещаем

  4. Ремень натянут правильно, когда применив усилие от 1,5 до 2,0 кгс в середине между шкивов распределительного и коленчатого валов, ремень может быть прокручен на 90˚.
  5. Когда степень натяжения меньше требуемой, необходимо вращать коленвал по направлению стрелки часов, пока не совпадут метки распредвала и маховика. Теперь необходимо отпустить гайку фиксирующую ролик натяжения, довернуть коленчатый вал на 10 – 15˚ и зажать гайку крепящую ось.
  6. Делаем два оборота коленчатого вала в сторону движения стрелки часов, пока не совпадут метки на распределительном валу и маховике, после этого необходимо повернуть в обратную сторону, до тех пор пока метка на шкиве распределительного вала сместится ниже метки маховика на два зубца. Повторно определяем степень натяжения ремня ГРМ. Подробнее о выставление меток см. «Выставляем метки ГРМ на 8-ми клапанной ВАЗ-2114».
  7. В том случае, когда натяжение не соответствует нормальному, необходимо снова выполнить все шаги натяжения.
  8. При нормальной степени натяжения ремня необходимо затянуть гайку натяжного ролика приложив усилие 4 кгс*м. Затем устанавливаем защитный кожух ремня. Избыточное натяжение нежелательно, т.к. может повлечь повышенную нагрузку на подшипники помпы и натяжного ролика и их преждевременный выход из строя.

Видео замены и натяжки ремня ГРМ на ВАЗ-2114

Не верное натяжение ремня ГРМ приведёт к его ускоренному износу.

Ускоренный износ ремня ГРМ из-за не верной затяжки.

Двигатель на ВАЗ-2114 при обрыве ремня ГРМ клапана не гнёт, но всё-же, существует риск встать ночью в тёмном поле в нашей большой стране. Повезёт, если ремень оборвётся у дома или на работе, а не в дальней поездке. Чтобы этого не произошло, необходимо правильно выставить ремень ГРМ, как мы писали выше!

Причины обрыва ремня:

  1. 1. Небрежная эксплуатация автомобиля. Изделие имеет определенный ресурс, по истечению которого требуется его замена;
  2. 2. Заклинивание коленчатого вала. На скорости может резко заклинить коленвал. В таком случае распредвал продолжит крутиться и элемент порвется;
  3. 3. Попадание масла на ремень. При попадании на рабочую поверхность масла начинается прокрутка и сползание ремешка со шкива;
  4. 4. Экономия на покупке изделия. Многие автолюбители пытаются сэкономить на покупке изделия. Этого делать не стоит, так как дальнейший ремонт может обойтись гораздо дороже;
  5. 5. Внешние недостатки(трещины и отслоения). При плохом качестве изделие начинает терять свои свойства и появляются внешние признаки износа;
  6. 6. Срезание зубьев. Ремень цепляется за шкивы с помощью зубьев. При их срезании он начинает прокручивание и, в конечном итоге, обрывается.


Пришедший в негодность ремень

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам» поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ», пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.

Правила ухода за ремнем

Выше мы перечислили основные причины износа ремня ГРМ, теперь же добавим пару слов о том, как продлить его срок службы.

Для этого нужно:

  • периодически (хотя бы раз в месяц) проверять степень натяжения ремня и, при необходимости, корректировать ее;
  • перед тем, как поставить новый ремень — обработать все зубцы шестерен при помощи уайт-спирита;
  • избегать попадания бензина и технических масел на поверхность ремня;
  • заменять ремень не реже, чем через каждые 60.000 км (оторванные зубцы и капли масла на ремне значительно сокращают эту цифру);
  • периодически контролировать состояние натяжного ролика (если после замены ремня появился свист, то это означает, что ролик уже изношен и следует приобрести и установить новый).


Масло на ремне грм ваз 2114

В завершение следует также добавить, что картина в виде двух-трех оторванных на ремне зубцов является следствием заклинивания водяной помпы. Чтобы избежать такой ситуации в дальнейшем, ее следует заменить, предварительно слив СОЖ из системы.

Если рвется ремень ГРМ

В тех машинах, при замирании распределительного вала, продолжающий крутится коленчатый вал сильным ударом поршней, гнул и ломал открытые в этот момент клапана. А это приводило к довольно дорогостоящему ремонту. В более поздних моделях двигателя с объёмом уже 1,5 литра это уже, слава конструкторам, не происходит. Но всё равно ощущение не из приятных. Однако поддаваться панике не стоит. Конечно, можно отбуксировать машину на станцию технического обслуживания, заплатить мастерам и дождаться результата. Но если есть немного терпения и навык работы с ключами, этот ремонт можно произвести самостоятельно.

Система газораспределительного механизма ВАЗ-2114

Ни для кого не будет секретом, что по прошествии времени любая деталь износится и потребует замены, у одних этот срок измеряется сотнями, у других десятками тысяч километров.


Схема устройства ГРМ

Однако необходимо заметить, что при замене старого ремня на новый, может случиться такая неполадка, как сползание ремня со своего места, что в свою очередь может привести к подъеданию (износу – прим.) кромки ремня, которая в последующем будет только содействовать его износу, обрыву и очередной замене.

Автомобиль ВАЗ-2114, оснащался только 8-ми клапанным двигателем, с объёмом 1,5 и 1,6 литра, что может свидетельствовать о том, что при разрыве ремня ГРМ, поршни с клапанами не встречаются и загиба последних не происходит, что безусловно благоприятно сказывается не только на последующем ремонте, но и на кошельке автовладельца.

Использование регулировочных шайб при сползании ремня

Шайбы можно изготовить самостоятельно, например, из корпуса алюминиевых пивных банок, жестяной банки из-под кофе или использовать готовые заводские. Главное, чтобы шайбы были того же размера, что и дистанционное кольцо, устанавливаемое между блоком и эксцентриком натяжного ролика. Существует два варианта. В первом используют заводские шайбы. Толщину и количество подбирают опытным путем. Использование этого метода неоднозначно, поскольку шайбы плоские и, соответственно, плоскость прилегания ролика останется параллельной прежней. Однако некоторым автолюбителям такой метод помог.

1 — если ремень сползает к двигателю, 2 — если ремень сползает от двигателя

Другой метод заключается в самостоятельном изготовлении шайб в виде полумесяца. Количество и ширину шайб также подбирают опытным путем. Использование таких шайб более целесообразно, поскольку с их помощью можно изменить угол наклона шпильки и ролика с тем, чтобы он образовывал нормаль по отношению к плоскости корпуса блока цилиндров.

Установку шайбы нужно выполнить по приведенной на рисунке схеме. В частности, если ремень ГРМ сползает в сторону двигателя, то шайбу/шайбы нужно устанавливать ближе к центру блока. Если же ремень двигается от двигателя, то наоборот, ближе к краю блока. При монтаже шайб рекомендуется пользоваться теплостойким герметиком, который будет удерживать их от сползания в сторону при нагрузке или без нее.

Напоследок хотелось бы отметить, что в редких случаях причиной сдвига ремня в одну или другую сторону и его подъедание может быть вызвано не одной, а несколькими описанными выше причинами. Как правило, метод использования регулировочных шайб является универсальным, и может спасти ситуацию в даже в самых “запущенных” случаях. Однако имеет смысл провести ревизию ремня, ролика и помпы для того, чтобы выявить недочеты в их работе, а при необходимости заменить перечисленные узлы. Это избавит вас от возникновения в будущем других проблем, связанных с этими деталями.

Такая проблема как сползание ремня ГРМ с места фиксации встречается часто, и связано это чаще всего из-за некачественных материалов самого ремня и его составных элементов. Ниже мы расскажем вам, о том как избежать подобной ситуации, и как предотвратить появления нежелательных последствий такой поломки.

На видео показано, как сползает ремень ГРМ на ВАЗ-2114:

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

  • набор рожковых ключей, потребуются инструменты на 13 и 17;
  • длинная отвертка с плоским лезвием;
  • накидной гаечный ключ на 10, можно использовать головку с трещоткой;
  • ключ для установки натяжного ролика;
  • баллонный ключ;
  • домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

  1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
  2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
  3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
  4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
  5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
  6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
  7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
  8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
  9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
  10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
  11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
  12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
  13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
  14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
  15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
  16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки Демонтируйте ремень со шкивов и установите новое изделие Выкрутите гайку, фиксирующую вал генераторного устройства Наденьте новый ремень и затяните ролик

Другие способы регулировки ролика

Если смотреть со стороны стандартной и должной работы ремня ГРМ, то, натяжной ролик должен находиться ровно посередине шестерней помпы и распредвала. Однако, некоторые владельцы ВАЗ-2114, во избежание сползания ремня, натягивают ролик в сторону, ближе к распределительному валу, таким образом, ремень, получая наибольший изгиб в своей верхней части сильнее фиксируется на своём месте.

Все комплектующие натяжного ролика для ВАЗ-2114.

Не хитрый способ регулировки ремня

Для того, чтобы зафиксировать его в таком положении, необходимо заранее изготовить заготовку в виде полушайбы из алюминия (хорошо подойдёт алюминиевая банка – прим.), которую необходимо зафиксировать между дистанционным кольцом и блоком цилиндров.

Такая необходимость может возникнуть лишь в том случае, когда у дистанционного кольца есть различия в её толщине. Провести её замеры, можно самостоятельно, используя лишь штангенциркуль.

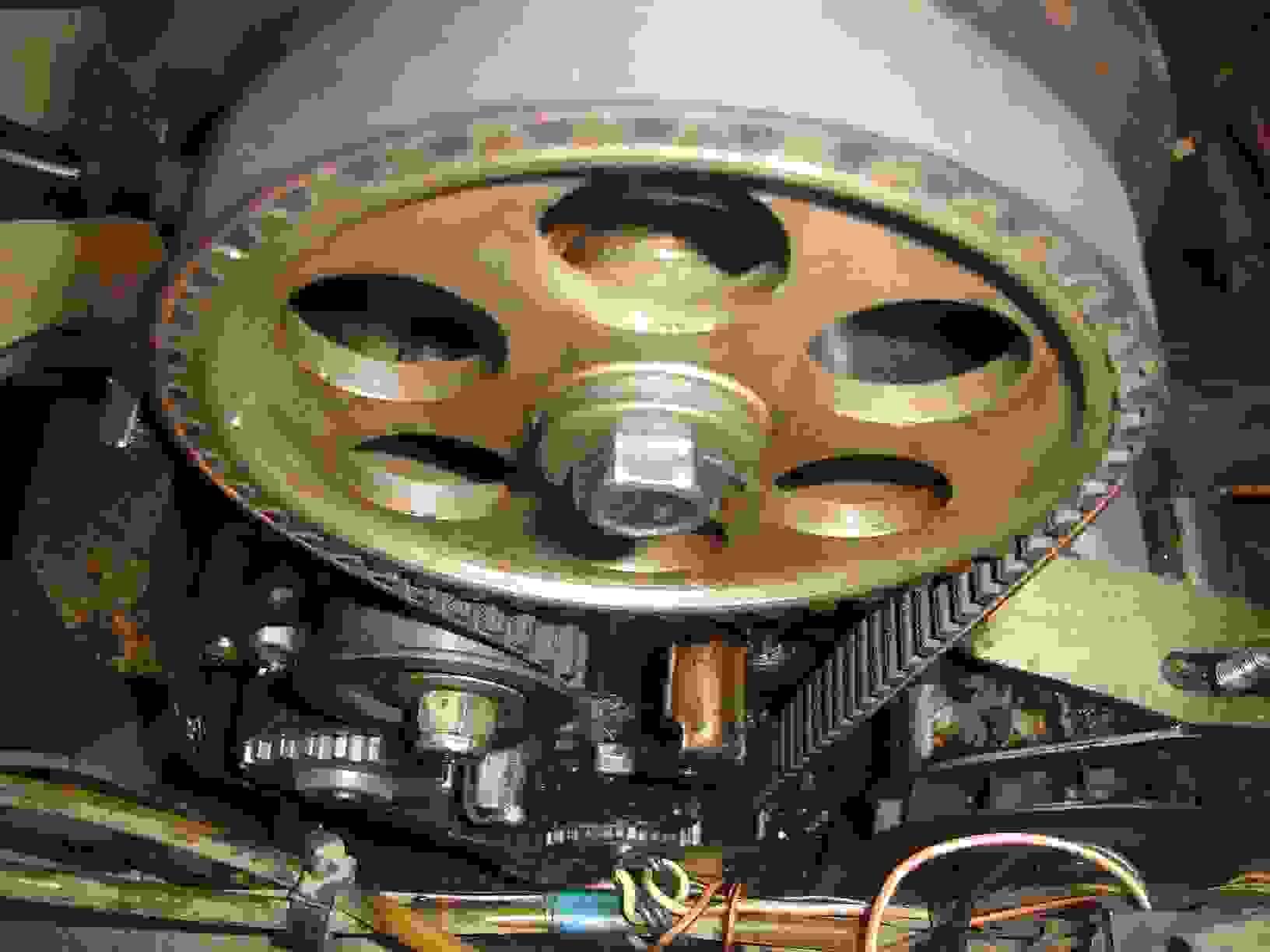

Распределительный и коленчатый вал

Новая шестерня распредвала

Однако, такая процедура может принести результат, если пробег автомобиля на старых запчастях составляет не менее 100 тысяч километров. В ином случае, подобная замена может не принести желательного результата.

Как заменить натяжной ролик на ВАЗ 2113-ВАЗ 2115?

Снятие: 1) В начале операции установите весь механизм ГРМ по меткам, подробная информация в деталях и картинках о том как это сделать, объяснена в статье которая называется «Установка фаз газораспределения по меткам» поэтому переходите на эту статью и как описано в ней всё делайте, кстати чуть выше мы указали в этой статье про крышку которую нужно будет обязательно снять, чтобы добраться до механизма ГРМ, так вот о том как снять эту крышку, читайте в той же статье на которую дана ссылка в этом пункте.

2) Идем дальше и переходим к пункту 2, теперь вам нужно будет снять сам натяжной ролик с автомобиля но перед тем как его снять, ремень ГРМ с распределительного вала и с самого натяжного ролика снимите, для этого ослабьте чуть-чуть гайку которая этот ролик крепит (Эта гайка на фото выше указана синей стрелкой, за ней кстати забежим сразу вперёд, за этой гайкой ещё будет расположена шайба, поэтому не потеряйте её когда будете полностью выворачивать гайку) и рукой поверните ролик чтобы ремень ослаб (Сам ролик выполнен в виде овала, поэтому он и регулирует натяжение ремня, то есть в какой то точке он сильно натягивает ремень, а в какой то вообще его не тянет), после чего с распределительного вала снимите ремень как это показано на фото ниже (Делайте только всё аккуратно), ну и с самого ролика его тоже снимите и пусть он с виснет (Чтобы полностью снять ремень, нужно выкручивать болт который шкив привода генератора крепит, так же сам ремень с генератора снимать нужно, в общём мароки много и чтобы его полностью не снимать, просто как мы уже указали чуть выше, снимите его с шкива распредвала, с натяжного ролика и пусть он вас с виснет).

3) Ну и в завершение операции когда ремень уже не мешает, полностью выкрутите гайку которая крепит натяжной ролик, снимите гайку и находящуюся за ней ту самую шайбу, ну и после чего вдоль вала снимите сам ролик как это на фото ниже показано, после того как ролик будет снят, проверьте его подшипник, для этого за центральную часть ролика возьмитесь рукой и наружную часть ролика по вращайте, он не должен заедать и должен нормально крутиться, люфта так же быть никакого не должно, ну и смазка из подшипника не должна вытекать (В этом случае ролик будет загрязнён весь в смазки).

Примечание! Когда ролик будет снят, за ним будет установлено дистанционное кольцо которое тоже рекомендуем вам снять и проверить его на дефекты, если он будет в нормальном состоянии, то есть не обжат, не потресканный, то можете данное кольцо не менять на новое и установить его на своё место повторно, кстати за счёт этого кольца как вы уже поняли зависит тот факт, как будет натяжной ролик стоять, вот к примеру если кольцо установить большое, то ролик будет немножко выходить наружу и ремень уже встанет не ровно, а под углом, поэтому если у вас ремень не съедает, а так же если он не слетает во время езды, то данный ролик можете даже и не трогать, так как он справляется со своей работой как говориться на Ура!

Установка: Новый ролик устанавливается на своё место точно так же как он и снимается, но только вся операция производиться в обратном порядке снятию, кроме этого ролик ещё должен устанавливаться таким образом, чтобы два отверстия которые на нём есть (см. фото ниже) были направлены не во внутрь, а наружу, кстати если присмотреться на натяжной ролик который показан на фото ниже, то можно невооружённым глазом даже заметить что он весь в смазки находиться, такой ролик нуждается в замене и нельзя применять его повторно, потому что есть вероятность что в скорем времени подшипник заклинит, ну а заклинивший натяжной ролик к добру не приведёт (Либо ремень ГРМ слетит в этом случае, либо же он разорвётся), после того как вы установите новый ролик и закрепите его гайкой, обязательной оденьте ремень ГРМ и отрегулируйте его, более подробно о том как это сделать, читайте в статье: «Замена ремня ГРМ», пункт 1.

Дополнительный видео-ролик: Мы для вас закрепили чуть ниже видео-ролик очень интересный и наглядный, для того чтобы вы могли посмотреть его и увидеть более подробно как выполняется процесс замены данного натяжного ролика, поэтому смотрите этот видео-ролик и вникайте в него.
