Почему «жрёт» ремень ГРМ на ВАЗ-2114: съедает с левой стороны?

Что ест ремень ГРМ

Многих владельцев переднеприводных ВАЗов волнует проблема, почему ест ремень ГРМ? Чаще всего этим вопросом задаются владельцы следующих моделей ВАЗ — 2108, 2109, 2110, 2112, 2114, Калина, Приора, Гранта (причем эта проблема встречается на двигателях как с 8, так и с 16 клапанами). Общий ответ на озвученный вопрос один — происходит перекос ремня. А он, в свою очередь может произойти по ряду причин — неровно установлена помпа, некачественный ролик, между роликом и блоком установлена неподходящая по размеру шайба (или она отсутствует вовсе) и некоторых других. Каждая из перечисленных проблем решается по-своему. В большинстве случаев работы по устранению причин можно провести самостоятельно при условии наличия соответствующего опыта и инструментов. Это позволит сэкономить деньги, а само выполнение ремонтных работ не занимает много времени и сил.

Как найти ремень ГРМ на ВАЗ 2114?

Найти данную деталь очень легко, ведь она находится под капотом и при открытии моментально попадается на глаза. ГРМ можно выделить среди остальных не только тем, что у него зубчатая поверхность, но и тем, что он также синхронизирует работу некоторых вспомогательных механизмов. Именно это влияет на то, что деталь быстро изнашивается и следует всегда следить за состоянием ремня, вовремя исправляя поломки или заменяя его.

Спустя время ГРМ начинает отходить, деталь сползает или рвётся. Иногда происходит так, что поломка происходит во время движения автомобиля. В такой ситуации, как было сказано выше, машина заглохнет и её нельзя будет завести до исправления неполадок. В некоторых версиях ваз 2114 на панели может загораться датчик, указывающий на ошибку датчиков фазы.

Метки ГРМ ВАЗ 2114: установка своими руками

Как правильно и точно выставить метки ГРМ ВАЗ 2114 с восьмиклапанным двигателем, будет рассказано в этой статье. По сути, моторы на 14-й модели Лады устанавливаются такие же, как и на восьмерках, девятках, десятках. Отличия в мелочах имеются. Поэтому данное руководство будет полезным и владельцам этих моделей. Давайте рассмотрим самые главные вопросы, которые задает себе автомобилист.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая – до 5-7 лет

В этом случае замена проводится раз в 55-60 тыс. км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв.

Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды.

При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Метки ГРМ ВАЗ 2114: устанавливаем правильно

Сложного в работе нет ничего – всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:

  1. Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
  2. Ослабить болты переднего правого колеса.
  3. Правую сторону приподнять на домкрате.
  4. Выкрутить окончательно болты и снять колесо.
  5. При наличии демонтировать защиту.
  6. Снять кожух защиты отсека ремня ГРМ – три болта с головкой под ключ на «10».

«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» – стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:

  1. Снимаете ремень генератора.
  2. Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
  3. Ключом на «19» выкрутите болт шкива коленчатого вала.
  4. Ключом на «17» ослабьте натяжной ролик.
  5. Снимите ремень ГРМ ВАЗ 2114.

Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал – на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.

Выставив метки ГРМ ВАЗ 2114, можно устанавливать ремень. И не забудьте менять ролик! Старый быстро придет в негодность, в лучшем случае начнет издавать неприятные звуки. В худшем – заклинит и порвет ремень. Установка производится в обратной последовательности

Крайне важно после затяжки убедиться в совпадении всех меток – проверните коленвал на несколько оборотов. Проверьте метки на маховике и распределительном валу. Если они совпадают, то можно колесо и кожух ставить на место

Если они совпадают, то можно колесо и кожух ставить на место.

Основные нюансы функционирования ремня грм в автомобилях

Крайне важно понимать, что резиновый элемент грм отвечает за передачу КМ в моторных валах. Последние в свой черед в ответе за ГЗМ воздушно-топливной смеси в цилиндрах силового агрегата. Если перескочил ремень грм или он оборвался, вся система ГЗР начинает функционировать уже не так

Все это проявляется сдвигами и сбоями работы важнейшего узла автомобиля – его мотора. Выше было подробно написано, что в этих случаях обязательно падает мощность силовой установки, повышается расход горючего и ухудшается запуск

Если перескочил ремень грм или он оборвался, вся система ГЗР начинает функционировать уже не так. Все это проявляется сдвигами и сбоями работы важнейшего узла автомобиля – его мотора. Выше было подробно написано, что в этих случаях обязательно падает мощность силовой установки, повышается расход горючего и ухудшается запуск.

Помимо того, проскакивание или разрыв грм составляющей может стать причиной сбоя поршнево-клапанной группы в двигателе. Клапаны, в ходе обрыва ремня, открываются навстречу поршню, что и приводит к внутренним проблемам двигателя.

Контроль состояния ремня грм – гарантия предотвращения тяжелейших последствий для силовой установки

Но важно уметь контролировать не только внешний вид ремня, но и степень натяжения. Самостоятельно, что вполне естественно, человеку с непрофессиональными навыками будет крайне сложно диагностировать правильность установки ремня

Чтобы не ошибиться, надо обращать внимание на ресурс эксплуатации ремня и состояние деталей, сопутствующих работе элемента. В частности, обеспечивающих степень натяжения и бесперебойную работу. Период замены важнейшей грм детали может быть разным

Это зависит от конкретного автопроизводителя. Кроме того, необходимо учитывать такой показатель, как оригинальность детали. Ясно, что «левые» фирмы легко могут изготовить бракованные ремни или ремни с сокращенным ресурсом пользования

Период замены важнейшей грм детали может быть разным. Это зависит от конкретного автопроизводителя. Кроме того, необходимо учитывать такой показатель, как оригинальность детали. Ясно, что «левые» фирмы легко могут изготовить бракованные ремни или ремни с сокращенным ресурсом пользования.

Важно также понимать, что на современном рынке довольно часто встретишь детали не стандартного, а типа universal. Что это значит? Все просто – универсальные детали, ремни в данном случае, изготавливаются не под конкретный автомобиль. Они не характеризуются удачным качеством априори, и хотя стоят дешевле оригинальных, к покупке не рекомендованы

Они не характеризуются удачным качеством априори, и хотя стоят дешевле оригинальных, к покупке не рекомендованы.

Отличить оригинальный ремень от универсального можно (есть несколько действенных способов). Если деталь универсальная, то для определения ресурса ремня и его замены, придется учитывать и это. Другими словами, если производитель указал, что ремень способен прослужить на его автомобиле 70 тыс. км пробега, этот никак не касается универсального. Этот прослужит точно меньше срока.

Как говорилось выше, срок службы ремня на переднеприводных Вазах составляет примерно 60-70 тыс. км пробега. Если автомашина приобретена со «вторички», не стоит доверять ее владельцу, утверждающему что ремень стоит новый, проблем с ним не будет.

Выбирая новый ремень грм для своей машины, рекомендуется обращать большое внимание на материал. Если на резине не остается никаких следов после нескольких сгибов внутрь и наружу, скорее всего, все с материалом в порядке. А вот напротив, если замечаются хотя бы малейшие микротрещины, такой ремень лучше сразу не брать

А вот напротив, если замечаются хотя бы малейшие микротрещины, такой ремень лучше сразу не брать.

Рекомендуется также сверять номер модели ремня с номером, указанным в мануале по эксплуатации на конкретную автомашину. Номера вряд ли будут совпадать, это большая удача, если такой ремень удастся найти. Но можно сверять ремни и по-другому: путем сопоставления длины, ширины и толщины старого заводского ремня и нового аналога.

Ремень надо проверить также по всей окружности. Если на ребрах будут заметны торчащие нити, будет проглядывать корд, лучше сразу отказаться от данного варианта.

Если нет соответствующих навыков и умения работать своими руками, замену ремня грм лучше доверить профессионалам. Вне всяких сомнений, кажущаяся на первый взгляд простой операция, может потрепать нервы и занять много сил. А самое главное – неграмотная замена способна привести к еще большим проблемам.

Метки ГРМ ВАЗ 2114: устанавливаем правильно

Сложного в работе нет ничего — всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:

  1. Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
  2. Ослабить болты переднего правого колеса.
  3. Правую сторону приподнять на домкрате.
  4. Выкрутить окончательно болты и снять колесо.
  5. При наличии демонтировать защиту.
  6. Снять кожух защиты отсека ремня ГРМ — три болта с головкой под ключ на «10».

«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» — стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:

  1. Снимаете ремень генератора.
  2. Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
  3. Ключом на «19» выкрутите болт шкива коленчатого вала.
  4. Ключом на «17» ослабьте натяжной ролик.
  5. Снимите ремень ГРМ ВАЗ 2114.

Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал — на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.

Тюнинг ВАЗ 2109

В этой статье мы рассмотрим варианты решений проблемы со сползанием ремня ГРМ ВАЗ 2109. Как известно, все детали автомобиля имеют свойство изнашиваться с течением времени, и рано или поздно возникает необходимость замены той или иной износившейся детали на новую. Владельцев ВАЗ 2109, а также других переднеприводных автомобилей ВАЗ, оснащенных 8-ми клапанным двигателем объемом 1,5 литра после очередной замены ремня привода газораспределительного механизма (ГРМ) зачастую поджидает одна проблема. Новый ремень ГРМ, установленный взамен отработавшего свой ресурс, начинает утягивать с места его нормального расположения посередине шестерни привода распредвала на его край неведомая сила, что приводит к подъеданию кромки ремня деталями привода. Это ведет к быстрому износу и истончению ремня привода ГРМ, и как следствие, скорому его обрыву и необходимости очередной замены ремня. Хорошо, что на данных двигателях при обрыве ремня ГРМ рассинхронизация движения клапанов и поршней не приводит к их взаимному соударению и капремонт двигателя при этом Вам скорее всего не грозит. Тянуть ремень может как от двигателя, так и в обратную сторону. Автор в процессе решения данной проблемы (да, она и меня не миновала) поменял 3 ремня прежде чем решил ее, перепробовав множество способов. Этими способами я и поделюсь с вами в этой статье.

В последнее время качество запчастей оставляет желать лучшего, поэтому основной причиной сползания ремня я считаю некачественные запчасти, в данном случае сам ремень ГРМ. Он может иметь неравномерную структуру, растягиваться в разных местах по разному, иметь перекос в случае даже незаметной на глаз разницы диаметров двух его кромок. Определить, кривой ли вновь установленный ремень, можно перевернув его на приводе и проверив работу в этом положении. Если тянет в другую сторону — виноват сам ремень.

Также сползание ремня может быть вызвано люфтом вала насоса охлаждающей жидкости, в простонародье именуемого помпой. Определить наличие люфта несложно: при снятом ремне ГРМ покачайте рукой шестерню помпы. Если есть хоть малейший люфт — узел под замену, жить ей осталось недолго.

Следующая деталь привода газораспределительного механизма ВАЗ 2109 — натяжной ролик ремня. Он является высокоточным устройством, и даже малые отклонения характеристик его деталей от заданных приводят к отклонениям от его правильной работы. Проще говоря, если ролик кривой, он будет направлять ремень в сторону от прямолинейного движения, и тем самым будет изнашивать кромку ремня своим бортиком.

Некоторые автовладельцы отмечают устранение сползания ремня при замене шестеренок привода распредвала и коленвала на новые. Но подобной степени износа эти шестерни могут достигнуть при пробегах от 100 000 км, поэтому если у вас пробег меньше, данная замена вряд ли приведет к положительному результату.

Также некоторые автолюбители указывают на решение данной проблемы с ремнем ГРМ путем установки натяжного ролика старого образца, который имеет несколько иную конструкцию по сравнению с роликом нового образца.

1- ролик старого образца

2 — ролик нового образца

Подозреваю, что подобной заменой проблема сползания не решается, просто ролик старого образца имеет бортик другой формы и выполнен он из металла (у нового бортик пластмассовый), что вызывает меньшее трение в месте соприкосновения бортика с ремнем и подъедание ремня не проявляется так заметно, как в случае с роликом нового образца.

Можно попробовать натянуть ролик в другую сторону, ближе к шестерне распредвала. Правда, при этом ремень получит больший изгиб в верхней его части при переходе с шестерни распредвала на ролик. При штатном способе его натяжки ролик находится примерно посередине между шестернями распредвала и помпы, что на мой взгляд более правильно с точки зрения условий работы ремня.

Есть отличный способ устранения сползания ремня ГРМ путем корректировки положения натяжного ролика подкладыванием кусочка алюминиевой пивной банки в форме полушайбы между блоком цилиндров и дистанционным кольцом ролика. Подобная необходимость возникает, если дистанционное кольцо имеет различную толщину, ее можно измерить с помощью штангенциркуля. Подбором положения этой полушайбы можно добиться полного устранения сползания ремня ГРМ.

После проведения операции по замене ремня ГРМ рекомендуется почаще наблюдать за его состоянием, заглядывая под капот, есть шанс заметить дефекты не дожидаясь его обрыва. Чтобы не снимать каждый раз кожух ремня ГРМ, рекомендую доработать его. О доработке кожуха читайте здесь.

Почему сползает ремень ГРМ.

Причина может быть как одна, так и несколько в совокупности. Рассмотрим их по порядку.

1. Может быть виноват сам ремень, вернее, допустивший брак производитель. Ремень, имеющий разную жесткость по ширине, начинает плыть в сторону меньшей жесткости практически сразу после установки. Диагностика в этом случае простая, снимаем, переворачиваем другой стороной, устанавливаем и если начинает ползти в другую сторону, то виновник найден. Такой ремень однозначно в утиль. Справедливости стоит отметить – сейчас такое встречается гораздо реже. Совет: всегда держите в багажнике в запасе ремни ГРМ и генератора.

Другие способы регулировки ролика

Если смотреть со стороны стандартной и должной работы ремня ГРМ, то, натяжной ролик должен находиться ровно посередине шестерней помпы и распредвала. Однако, некоторые владельцы ВАЗ-2114, во избежание сползания ремня, натягивают ролик в сторону, ближе к распределительному валу, таким образом, ремень, получая наибольший изгиб в своей верхней части сильнее фиксируется на своём месте.

Все комплектующие натяжного ролика для ВАЗ-2114.

Не хитрый способ регулировки ремня

Для того, чтобы зафиксировать его в таком положении, необходимо заранее изготовить заготовку в виде полушайбы из алюминия (хорошо подойдёт алюминиевая банка – прим.), которую необходимо зафиксировать между дистанционным кольцом и блоком цилиндров.

Такая необходимость может возникнуть лишь в том случае, когда у дистанционного кольца есть различия в её толщине. Провести её замеры, можно самостоятельно, используя лишь штангенциркуль.

Распределительный и коленчатый вал

Новая шестерня распредвала

Однако, такая процедура может принести результат, если пробег автомобиля на старых запчастях составляет не менее 100 тысяч километров. В ином случае, подобная замена может не принести желательного результата.

Оригинальный способ решения

В большинстве случаев наладка ремня грм подразумевает регулировку дистанционной шайбы, установленной под ролик НТЖ. Опытные мастера и автомобилисты советуют осмотреть эту самую шайбу, проверить на то, не поставлена ли она обратной стороной.

Действительно, дилетантизм работников СТО в некоторых случаях просто бесит. Практикующие даже несколько лет механики могут просто не заметить подклейку на дистанционной шайбе, указывающую на правильную сторону. Да, она нанесена акриловым лаком и может быть не заметна, но если приглядеться, то ее видно.

Шайбы дистанционные

Что же за функция у дистанционной шайбы? Основной причиной сползания ремня, как и было написано выше, является вовсе не несоосность коленвала, а именно изначальная неровность рабочей поверхности. Зная это, на АвтоВаз конструкторы и механики изначально придумали выравнивать посадочное место дистанционной шайбочкой. А ставили ее на акриловый клей.

Все это понятно, только вот почему на АвтоВаз не могли решить проблему с ДВС как-то иначе? Оказывается, здесь также налицо присущая нам лень и нежелание до конца работать.

По стандарту все двигатели, собранные на АвтоВаз, должны проверяться на конвейере. Если обнаруживается проблема со сползанием ремня, силовые установки отправляются на доработку в специальные цеха, где дяди Васи и дяди Коли просто, ради экономии времени, ставят дистанционные шайбочки. Просто и гениально, а то что будет с двигателем после продолжительного пробега, когда заменят ремень, производителя уже не волнует. Главное – обеспечить заводскую гарантию, а явно бракованный двигатель можно представить как вполне рабочий. Вот такие пироги.

Поэтому, если автомеханики бьются и ломают голову над проблемой сползания ремня, и ничего придумать не могут, вполне возможно, что двигатель просто из категории бракованных и доработанных дядей Васей.

Проблема решается также просто: шайба, во-первых, ставится на правильную сторону, а, во-вторых, подтачивается на точиле или нарастается с одной стороны. Если сделать все правильно, ремень будет ходить четко и ровно по середке маховиков с первого раза, и никуда соскакивать не будет.

САМОВЫВОЗ:

— Товар, который имеет статус «в наличии» может находится как в магазине так и на складе.

— Для покупки товара в off-line магазине сначала, обязательно, оформляйте заказ и только после звонка менеджера и уточнения всех деталей Вы сможете забрать товар с точки выдачи.

— Получить заказ в Харькове «в метро», «при встрече», «поближе к окружной», «по пути домой» категорически НЕЛЬЗЯ, (нет возможности там сделать документы))) (от нас до центра. ул. Сумской — 6км, пешком займет один час).

— Мы не имеем отношения к рынку и мы работаем в понедельник!

— Цена товара в on-line магазине может отличаться от цен off-line магазина. Оформляйте заказ через корзину, в таком случае цены которые вы видите на сайте будут зафиксированы для вас.

Методы устранения поломки

Теперь перечислим методы устранения указанных причин. Пойдем в том же порядке.

  1. Натяжка ремня. Для начала необходимо проверить уровень натяжки и сравнить его с тем, который рекомендует изготовитель автомобиля (обычно указывается в технической документации к машине, также можно найти в интернете). Если это значение выше, чем рекомендованное, то необходимо ослабить натяжение. Делается это с помощью динамометрического ключа. Если у вас его нет, то лучше обратиться в автосервис. В крайнем случае можно выполнять эту процедуру “на глаз”, но при первой возможности воспользоваться указанными приборами. Также для этого можно использовать обычный динамометр и обычный ключ.
  2. Некачественный ремень. Если на двух краях ремня разная жесткость, то будет возникать ситуация, когда ролик ГРМ жрет ремень с более мягкой стороны. Проверить это можно путем замены его правой и левой стороны. Если после замены вторая сторона не будет изнашиваться, значит, виноват именно ремень. Выход тут один, и заключается он в покупке и установки новой, более качественной, детали.
  3. Износ подшипников помпы. Для диагностики этой проблемы необходимо демонтировать ремень и проверить наличие люфта на зубчатом шкиве. Если люфт есть, значит, необходимо провести замену детали. Ремонту подшипники не подлежат.
  4. Помпа установлена криво. Такая ситуация возможна, если при предыдущей замене плохо почистили прилегающую поверхность, и на ней остались мелкие частички старой прокладки и/или кусочки грязи, но если так и случилось, то скорее всего вы это поймете по проявившийся течи после заливки антифриза и запуска двигателя. При установке новой помпы (или даже старой, если она исправна) обязательно следует тщательно очистить обе поверхности (в том числе посадочные места под болты), как на самой помпе, так и на корпусе двигателя и установить новую прокладку. В некоторых случаях вместо прокладки под помпу закладывают герметик.
  5. Проблемы с роликом. Необходимо выполнить ревизию ролика. У него должен быть минимальный люфт и ровная рабочая поверхность. Для проверки можно воспользоваться линейкой или другим аналогичным предметом необходимой ширины. Еще имеет смысл проверить наличие в подшипнике смазки. При ее малом количестве следует добавить ее. Если ролик некачественный, то его необходимо обязательно заменить. Ремонтировать подшипник, а тем более поверхность ролика практически невозможно.
  6. Повреждение резьбы шпильки. Для исправления такой ситуации возможны два варианта. Самый простой заключается в использовании мечика с соответствующим диаметром для протачивания внутренней резьбы и/или плашки для протачивания аналогичной резьбы на шпильке. Другой вариант более трудозатратный и заключается в полном демонтаже блока с целью восстановления указанной резьбы. Этот метод используется если по каким-либо причинам невозможно применить мечик.

Установка шайб под ролик

Как правильно сменить своими руками?

Заменить ремешок на 8 клапанной ВАЗ 2114 с двигателем инжектор можно самостоятельно или заказав соответствующую услугу на СТО. В процессе смены есть нюансы, которые надо учитывать при выполнении задачи. Если вы допустите ошибки и правильно не поменяете ремешок, это может привести к его быстрому износу и обрыву. Ниже представлена инструкция по замене ремня в ВАЗ 2114 8 клапанов.

Инструменты

Если меняем ремень самостоятельно, приготовьте следующее:

  • набор рожковых ключей, потребуются инструменты на 13 и 17;
  • длинная отвертка с плоским лезвием;
  • накидной гаечный ключ на 10, можно использовать головку с трещоткой;
  • ключ для установки натяжного ролика;
  • баллонный ключ;
  • домкрат.

Пользователь Pro Remont поделился видеороликом, в котором подробно описана процедура замены ролика и ремня ГРМ в автомобиле ВАЗ 2114.

Алгоритм действий

Как правильно поменять ремень:

  1. Загоните автомобиль в гараж с ямой. Поверхность, на которой выполняются работы, должна быть ровной. Переключите селектор КПП в нейтральное положение.
  2. Ослабьте болты на переднем правом колесе. Поставьте эту часть автомобиля на домкрат, чтобы колесо можно было вращать.
  3. Откройте капот машины. Используя гаечный ключ на 10, выкрутите три винта, которые крепят пластиковую защитную накладку ремешка.
  4. При помощи гаечного ключа на 13 необходимо ослабить болт, который крепит натяжной ролик. Демонтируйте устройство.
  5. На шестеренке распредвала вы можете увидеть отметку, она выполнена в виде прямоугольного выступа на краю. При выполнении работ надо, чтобы данная метка совпадала с выступом, расположенным на креплении кожуха ремешка. Если эти отметки не совпадают, необходимо проворачивать колесо до того момента, пока они не совпадут.
  6. Затем найдите прорезиненую заглушку, установленную на верхней части картера сцепления, она располагается справа от БЦ силового агрегата. Деталь аккуратно поддевается отверткой и извлекается из посадочного места. Под заглушкой вы можете увидеть венец маховика, на этом устройстве имеется отметка. Она должна быть напротив треугольного выступа, расположенного слева. Если метки не совпадают, то возьмите ключ на 17 и ослабьте крепление натяжителя. При помощи ключа для демонтажа ролика проверните устройство против часовой стрелки, это позволит ослабить ремешок ГРМ.
  7. Когда верхняя часть ремня будет демонтирована с шестеренки узла, возьмите ключ на 17 и проверните коленчатый вал до того момента, пока отметки маховика не будут друг напротив друга. Сам маховик необходимо закрепить в этом положении, для фиксации используйте отвертку, установите ее между зубчиков. Если у вас есть помощник, то попросите его придерживать инструмент, чтобы не допустить проворачивания.
  8. Теперь можно снять правое колесо. Открутите саморезы, которые крепят защиту арок, демонтируйте ее.
  9. При помощи гаечного ключа на 17 выкрутите гайку, фиксирующую шкив генераторной установки. При откручивании следите за тем, чтобы маховик не проворачивался.
  10. Демонтируйте шкив генераторного устройства и извлеките его из посадочного места.
  11. Выполните снятие ремешка газораспределительного механизма с диска коленвала.
  12. Используя ключ на 17, полностью выкрутите фиксатор ролика натяжителя, демонтируйте его из посадочного места. Если вы ослабите крепление, ремень можно снять.
  13. Установите новое изделие на диск коленчатого вала. При монтаже следите за тем, чтобы отметки не были нарушены. Выполните монтаж шкива привода генераторной установки, заранее надев на него ремешок.
  14. Наденьте изделие на шестеренку механизма. Выполните монтаж натяжительного ролика.
  15. Производится установка ремешка. Ролик натяжки при монтаже надо проворачивать специальным инструментом, купленным заранее в магазине. При его отсутствии можно использовать два самореза и отвертку. Саморезы устанавливаются в пазы, а отвертка их фиксирует. Проворачивание выполняется против часовой стрелки. Натяните ремень с помощью натяжного ролика и зажмите винт, фиксирующий этот ролик.
  16. Выставлять метки необходимо в том случае, если они сбились в процессе выполнения работ. Процедура установки всех составляющих компонентов выполняется в обратной последовательности.

Фотогалерея

Фото замены ремня приведены ниже.

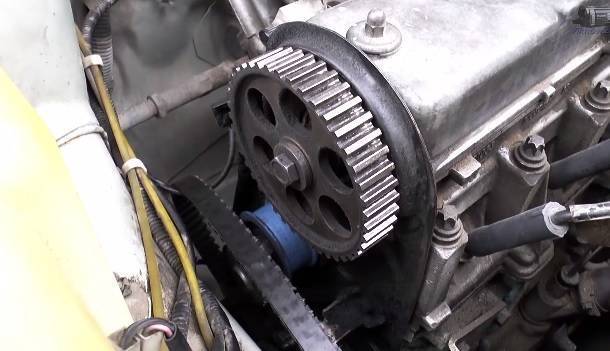

Выкрутите винты, фиксирующие защитный кожух ремня ГРМ


Отметка на шестеренке распредвала должна совпасть с меткой на креплении кожуха


Ослабьте натяжной ролик ремешка, провернув его против часовой стрелки


Демонтируйте ремень со шкивов и установите новое изделие


Выкрутите гайку, фиксирующую вал генераторного устройства


Наденьте новый ремень и затяните ролик

Выводы

Как вы убедились сами, причину сползания ремня ГРМ на ВАЗ-2114 можно решить лишь заменой, поэтому выбирая подобную запчасть в магазине, лучше всего обращать внимание на проверенного изготовителя, который зарекомендовал себя только с наилучшей стороны. Все автомобильные детали со временем могут «стареть», изнашиваться. Каждый из автовладельцев, рано или поздно, сталкивается с ситуацией, когда нужно менять запчасть

Закавыка соскальзывания резинового кольца очень распространена, особенно среди владельцев Ваз. Узнаем, в чем кроются причины этого

Каждый из автовладельцев, рано или поздно, сталкивается с ситуацией, когда нужно менять запчасть. Закавыка соскальзывания резинового кольца очень распространена, особенно среди владельцев Ваз. Узнаем, в чем кроются причины этого

Все автомобильные детали со временем могут «стареть», изнашиваться. Каждый из автовладельцев, рано или поздно, сталкивается с ситуацией, когда нужно менять запчасть. Закавыка соскальзывания резинового кольца очень распространена, особенно среди владельцев Ваз. Узнаем, в чем кроются причины этого.
