Тестирование на ТНВД и шлангах

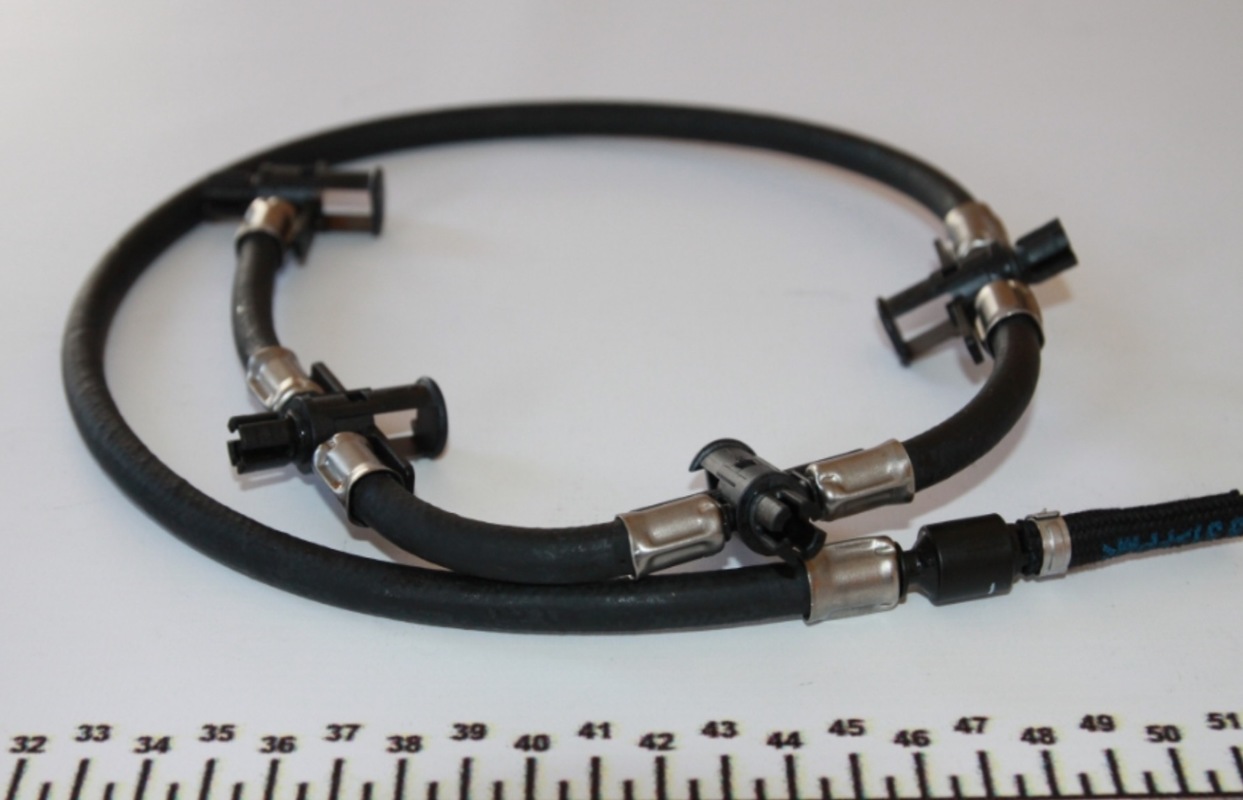

Обратка топлива дизельного авто
Делается следующее.
- Снимаются все трубки, подающие солярку и выкачивающие её из насоса. Устанавливаются новые шланги, обратные концы которых ставятся в любую ёмкость с соляркой, расположенную выше ТНВД (насос высокого давления).
- Из штуцера слива нужно открутить болт.
- С помощью шприца, вдетого в этот самый штуцер, выкачать воздух.
- Завернуть болт, и запустить мотор буквально на 1-2 минуты.
Оставить машину на 6-7 часов, не трогать. После этого запустить двигатель, и сделать следующие выводы:
- при беспроблемном запуске и стабильной работе ДВС, сделать вывод, что повреждена топливная магистраль, ведь после выкачки воздуха, из новых шлангов и ёмкости горючее поступает нормально, подсоса нет;
- если сложности повторяются, двигатель троит и нестабильно работает или вовсе не запускается, значит, проблема в чём-то другом.
Снова выкачать воздух. Опустить ёмкость с соляркой ниже ТНВД. Оставить машину на несколько часов нетронутой. Запустить двигатель, и сделать следующие выводы:
- при нормальном функционирования ДВС, сделать вывод, что насос воздух не подсасывает, и сложность, видимо, связана с фильтром;
- если трудность повторяется, ничего не изменилось, значит, ТНВД явно неисправен, он интенсивно подсасывает воздух.
Заново выкачать воздух. Теперь надо пережать шланг, который соединяет обратный канал с насосом. Переждать несколько часов и сделать такие выводы:
- если никаких проблем больше не наблюдается, мотор нормально запускается, значит, проблема в обратном канале (он зажат, стоит только его открыть, воздух начнёт подсасывать);
- если проблема повторилась, опять сомнения падают на насос.
Одним словом, воздух в топливную систему дизеля может попадать разными способами, из нескольких точек. А общее количество потенциально опасных «окошек» будет зависеть от возраста автомобиля, условий эксплуатации и многого другого.
Подсос воздуха может происходить, как из линии подводящего шланга, так и из системы обратного канала. Точка завоздушивания может подразумевать не только места соединения, но и саму поверхность шланга. Металлическая часть ржавеет, образуется дырка, откуда и всасывается воздух.
Как найти подсос воздуха
Чаще всего применяется нанесение на подозрительные места бензина или иных летучих углеводородов при помощи кисточки. Обогатив воздух топливом, так можно изменить режим двигателя, что укажет на точное попадание. Останется лишь заменить прокладку или шланг. Но есть и иные способы.
С помощью пережима шлангов
Если от впускного коллектора отходит шланг, идущий к подозреваемому на утечку устройству, то его достаточно просто пережать или согнуть. Подсос прекратится, что определяется по выравниванию работы мотора.
Подачей сжатого воздуха
Сжатый воздух можно подать от компрессора в замкнутую полость, которая предполагается на наличие неплотностей. Если они там есть, то это будет заметно по шипению выходящего под давлением воздуха или появлению пузырьков при смачивании проверяемых соединений.
Метод опрыскивания мыльным раствором
Мыльный раствор работает прямо противоположным образом, за счёт своей вязкости он может кратковременно закупорить дефекты и работа двигателя изменится. Возможно и появление пузырьков из-за пульсирующего характера утечек.
Проверка наличия подсоса дымогенератором
В профессиональной практике используются генераторы дыма. Он подаётся под небольшим давлением в исследуемую область, после чего все утечки становятся заметными визуально.
Дымогенератор можно изготовить и самостоятельно, но проще обратиться на СТО, где они обычно присутствуют.
При устранении найденных утечек следует использовать штатные уплотняющие детали, герметик применяется минимально и только в обоснованных случаях.
Он сам по себе способен ухудшать работу двигателя, оторвавшиеся куски засохшего силикона способны закупоривать каналы, а главное – кремнийорганические соединения противопоказаны дорогостоящему кислородному датчику, который эти составы отравляют навсегда.
Поэтому профессионалы используют предназначенные для данного двигателя прокладки от проверенных производителей. Полукустарные уплотнения долго не служат, а разрушаясь могут лишь усугубить ситуацию.
Устранить воздушную пробку на дизельном авто
Теперь узнаем, как выгнать воздух из топливной системы дизеля
Для таких моторов устранение воздуха из системы без опоздания крайне важно. В дизельных ДВС имеется ТНВД, и когда воздух подсасывается, давление в ТНВД падает, нужного для продуктивного впрыска значения не достигает
Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу
Соответственно, крайне плохо запускается мотор, обороты держатся нестабильно, агрегат глохнет на ходу.
Безусловно, воздушная пробка вредна и для бензиновых силовых агрегатов, но всё же, не так опасна, как для дизеля. Просто дизельный агрегат более чувствителен, и владельцам таких машин нужно это знать. Например, много проблем вызывает у дизельного мотора попадание газа или воды в топливо, не говоря уже о воздухе.
Для определения того, что в ТС дизеля попал воздух, используется методика проверки по топливопроводам ТНВД. Они отсоединяются он форсунок. Дальше ассистент вращает стартер, а владелец автомобиля смотрит, идёт ли горючее из шлангов. Если нет, в системе воздушная пробка.
Как и в вышеописанном случае, для начала прокачивается фильтр. Если в автомобиле не предусмотрен ручной насос для подкачки, придётся задействовать стартер. Это не лучший способ, так как просаживается аккумулятор, но что делать.
Фильтр можно также снять, просушить, стакан вытереть насухо, всё собрать на место. Далее:
- соединить шприц с верхним штуцером фильтра при помощи куска шланга (их бывает два: один для прокачки сверху, другой – для слива снизу);
- из шприца вынуть поршень, вставить трубку пылесоса и плотно зафиксировать;
- открутить штуцер и включить пылесос на 15 секунд, пока в шприце не появится пена и он не заполнится соляркой;
- закрутить штуцер, и запустить ДВС.
Дальше прокачивается уже насос ТНВД, с вдетыми магистральными шлангами.
- Болт 7, расположенный между 4 штуцерами подаваемых и обратных шлангов, нужно вывернуть.
- Подкачать топливо, пока оно не начнёт выходить из отверстия от болта 7.
- Затем ввернуть болт обратно, но не до конца. Продолжать подкачивать топливо, оно будет выходить с пузырьками воздуха.
- Снова вынуть болт, качать топливо и следить за тем, как выходит горючее.
По топливной струе, выходящей из отверстия, можно сделать 3 вывода.
- Если оно выталкивается с перерывами и определёнными порциями, значит, всё с системой нормально, основной топливный насос функционирует хорошо.
- Если горючее бьёт не прекращающейся струей, это нехороший знак, свидетельствующий о проблемах с ТНВД. Скорее всего, поломался плунжер.
- Если топливо вообще не показывается, опять же, проблемы с насосом.
ТНВД отремонтировать самостоятельно вряд ли получится. Насос этот в конструктивном плане очень сложный. Лучше доверить его настройку профессионалам.
Перед демонтажем насоса, если он будет самостоятельно сниматься, нужно не забыть установить все шкивы по меткам.
Если горючее выходит порциями, то, как и говорилось, это к лучшему. Насос в порядке, но воздух надо выкачать полностью.
- Болт 7 вворачивается на место, затягивается ключом.
- Снимается один из шлангов, топливо подаётся и нужно следить за тем, выходит ли оно из штуцера снятой трубки. Если нет, штуцер немного расслабить (2 оборота) и снова проверить. Остановиться, как только горючее будет выходить.
- Также поступить с остальными шлангами и их штуцерами. Если топливо будет идти со всех отверстий после вращения коленвала, значит, можно всё обратно затянуть.
Дальше нужно обратно вдеть шланги в форсунки. Попросить ассистента продолжить вращать вал. Как только солярка начнёт просачиваться из-под гаек форсунок, нужно их затянуть до конца.
Некоторые делают наоборот: сначала затягивают гайки форсунок, а уже после начинают выкачивать воздух из штуцеров насоса. Такой способ тоже действенный, но он долгий, и аккумулятор уж точно сядет, если нет ручного насоса.
По стартеру: ему нужно давать передышку через каждые 12 секунд непрерывной работы на одну минуту. Это прописано в инструкции, и не стоит её нарушать.
Видео: как прокачать воздух из дизеля
Получается, что выгнать воздух из ТС совсем несложно. Нужно только попросить ассистента помочь. В процессе выкачивания воздуха, вместе с ним будет выходить топливо. Надо позаботиться о чистоте и экономии, и подставить под штуцера пустые и широкие ёмкости.
