Неисправности гидротрансформатора АКПП

Режимы работы

Для полного понимания принципов работы гидротрансформатора стоит уделить внимание режимам его работы. Как стало понятно из предыдущих разделов, этот агрегат передает крутящий момент без жесткого соединения вращающихся деталей

Однако в силу отсутствия такого соединения агрегат имеет несколько недостатков. В частности, уже упомянутые низкий КПД и посредственная динамика автомобиля. Проблемы удалось решить на конструктивном уровне – введением механизма блокировки, иначе называемого блокировочной плитой. У современных гидротрансформаторов есть несколько режимов работы:

• Блокировка;
• Проскальзывание.

Блокировочная плита соединена с турбинным колесом, а значит, и с первичным валом коробки передач при помощи пружин демпфера крутильных колебаний. Получив команду от блока управления трансмиссией, она прижимает к внутренней поверхности корпуса агрегата под действием давления жидкости. Так как на плите расположены фрикционные накладки, она может обеспечить жесткое соединение и передачу крутящего момента от силового агрегата трансмиссии даже без участия жидкости. Блокировка может включаться на любой из передач.

Блокировка гидротрансформатора может быть и частичной. Если плита прижимается к корпусу устройства неполностью, гидротрансформатор переходит в режим проскальзывания. Крутящий момент при этом передаваться как через механизм блокировки, так и через циркулирующую жидкость. В этом режиме автомобиль имеет достойные динамические характеристики, а его трансмиссия продолжает работать плавно. Электроника включает частичную блокировку при разгоне и отключает при понижении скорости. У данного режима есть только один недостаток: частое его включение приводит к истиранию фрикционной накладки плиты. Продукты износа попадают в трансмиссионное масло, что отрицательно сказывается на его рабочих свойствах.

Что такое гидротрансформатор и для чего он нужен

Устройство гидротрансформатора: 1 — маховик двигателя; 2 — корпус; 3 — первичный вал АКПП; 4 — насосное колесо; 5 — статор (реактор); 6 — турбинное колесо;

Гидротрансформатор представляет собой механизм через который осуществляется взаимодействие двигателя и трансмиссии. Благодаря их совместной работе осуществляется плавное переключение скорости, а также эффективная передача крутящего момента от двигателя к колесам.

Гидротрансформатор представляет собой камеру тороидальной формы, которая включает в себя три колеса с лопастями. Насосное колесо соеденено валом с двигателем автомобиля, турбинное колесо подключается к коробке переключения передач, а реактор закрепляется на корпусе гидротрансформатора.

Корпус гидротрансформатора заполнен специальной смазывающей жидкостью. Данная жидкость помогает охлаждать всю конструкцию, предохраняет от механических повреждений и является связующим звеном между лопастями разных колес. .

Признаки неисправности гидротрансформаторов АКПП

Признаками неполадок в гидротрансформаторе являются:

• вибрация, жужжание во время езды — часто свидетельствуют о повышении вязкости масла, снижении его охлаждающих и смазочных характеристик, засорении масляного фильтра;
• механический шум в коробке передач, шуршание, которое становится слабее во время движения, — могут возникать вследствие износа подшипников трансформатора;
• скрежет и стук в области тора или АКПП — являются признаком критической деформации, выпадения или разрушения лопастей насоса, лопаток турбины и реактора;
• запах расплавленного пластика в салоне, который усиливается при наборе скорости, — свидетельствует о перегреве деталей трансформатора, засорении системы охлаждения или снижении уровня масла вследствие потери герметичности;
• снижение способности к разгону — может быть обусловлено износом или повреждением муфты свободного хода;
• резкие толчки при автоматическом и полуавтоматическом переключении передач — могут свидетельствовать как о загрязнении и низком уровне масла, так и о проблемах с гидроблоком;
• пробуксовка — является признаком износа муфты, загрязнения рабочей жидкости или падения давления масла в системе;
• остановка автомобиля — возникает при повреждении шлицев, которые соединяют турбинное кольцо и вал коробки-автомата;
• активация аварийного режима — может быть связана с неисправностями муфт и контактирующих деталей, наличием металлической стружки в ATF, попаданием крупного обломка детали в турбину или неисправностями электроники;
• выключение двигателя при смене передач — может свидетельствовать о неисправностях в ЭБУ или перегреве электронной системы управления.

При самостоятельной проверке трансмиссионной жидкости и техобслуживании машины могут обнаружиться и другие симптомы неполадок: снижение уровня масла в АКПП, помутнение ATF, загрязнение металлической пудрой и др. Эти поломки устраняются после диагностики трансформатора. Причиной снижения уровня масла часто становится наличие течи в корпусе устройства.

Неисправность может быть вызвана комплексом факторов. Например, при износе фрикционной накладки устройства блокировки ее остатки забивают каналы системы, приводя к масляному голоданию трансформатора, перегреву его механической и электронной частей, вибрации и неравномерному износу сальников и втулок. Несвоевременная замена изношенных частей может привести к тому, что грязь и куски деталей повредят лопасти всех трех рабочих колец.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы избежать неисправностей в гидротрансформаторе АКПП нужно следовать элементарным правилам, которые помогут продлить срок службы его.

раз в полгода делать профилактику транспортному средству в виде технического осмотра на СТО;
один раз на 90 000 километров делать полную замену масла, один раз на 40000 километров делать частичную замену смазки. Раз в десять тысяч километров проверять уровень трансмиссионной жидкости

Масляное голодание может вызвать поломку гидротрансформатора;
обязательно при замене смазывающей жидкости менять фильтрующее устройство;
раз на 250 тысяч километров делать капитальный ремонт АКПП;
прогревать АКПП в зимнее время перед началом движения в течение пяти минут;
вовремя обращать внимание на различные запахи в салоне, стуки в АКПП, вибрацию, толчки. Если самостоятельно владелец не может определить причину, то обязательно посетить станцию технического обслуживания;
не стартовать резко на автомобилях, которые не предназначены для этого;
не дергать кулису АКПП и резко не переключать передачи;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России

Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.

Эксперты говорят, что, следуя всем перечисленным правилам, автовладельцу не понадобиться покупать контрактную или новую АКПП после пробега в 200000 километров.

Прочие поломки гидротрансформаторов АКПП

Автомеханики сервисных компаний в процессе диагностики ГТР часто выявляют дополнительные дефекты в гидротрансформаторах автоматических коробок передач:

1. Деформации и поломка лопастей гидротрансформатора.
2. Износ ступицы вследствие работы при повышенных температурах.
3. Нарушение блокировки, заклинивание муфты обгона.
4. Разрушение подшипников.
5. Прогорание корпуса гидротрансформатора АКПП.

Почти все перечисленные дефекты выявляются только при вскрытии корпусной детали гидротрансформатора. После определения поломок производится их замена на новые рабочие элементы.

Если ремонт гидротрансформатора производится в условиях специализированных мастерских, оснащенных современным оборудованием, технологическими приспособлениями, оригинальными запчастями, восстановленный гидротрансформатор будет служить в течение длительного срока. Время эксплуатации отремонтированного механизма составляет около 80% от первоначального ресурса. Частичная либо полная замена трансмиссионного масла также входит в перечень ремонтных услуг. Длительность ремонта гидротрансформатора автоматической коробки передач в среднем занимает три рабочих дня.

Рекомендации по обслуживанию и эксплуатации ГТР автоматических коробок передач

По мнению квалифицированных специалистов, поломанный гидротрансформатор невозможно полноценно восстановить без разрезания корпуса.

При самостоятельном обслуживании бублика в гаражных условиях нужно избегать применения концентрированных растворителей и прочих чистящих, моющих средств. Это вызвано тем, что структура резиновых уплотнителей гидротрансформатора быстро разрушается под воздействием агрессивных веществ.

Устройство ГДТ и блокировка гидротрансформатора

Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.

Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).

В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и  сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.

Главная задача гидротрансформатора — преобразование крутящего момента. Фактически, ГДТ работает как гидравлический редуктор, имеющий возможность снизить обороты и повысить крутящий момент, причем коэффициент трансформации доходит до 2.4.

Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.

Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.

При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.

В результате поток жидкости ускоряется до того момента, пока скорость вращения насосного колеса не будет равна скорости вращения турбинного колеса. Как только скорости уравняются, «бублик» перейдет в режим гидромуфты. В таком режиме не осуществляется преобразования крутящего момента, реакторное колесо вращается свободно, никак не влияя на поток жидкости.

Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.

Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).

Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.

Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.

Однако в дальнейшем в устройстве АКПП стало больше электроники, за блокировку гидротрансформатора стал отвечать отдельный клапан с электронным управлением. Способов реализации самой блокировки много, однако основная задача — соединить валы и передать момент, минуя масло.

Позже конструкторы пошли еще дальше, стремясь приблизить ГДТ по своей производительности к обычному сцеплению. В результате при разгоне автомобиля уже происходит частичная блокировка ГДТ (принудительная блокировка гидротрансформатора АКП), когда фрикционные накладки немного смыкаются, чтобы эффективно передать момент. Далее блокировка «бублика» срабатывает как можно раньше для уменьшения потерь в гидротрансформаторе.

Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.

Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.

Как продлить жизнь гидромуфте автоматической КПП

Чтобы избежать неисправностей в гидротрансформаторе АКПП, необходимо соблюдать элементарные правила, которые помогут продлить срок его службы.

при замене смазки обязательно менять фильтрующее устройство;
не заводите машину резко, если она не предназначена для этого;
не тяните за крылья АКПП и не переключайте передачи резко;
добавить второй радиатор охлаждения для АКПП в жарких странах или регионах России. Перегрев АКПП может привести к выходу из строя не только гидротрансформатора.
перед поездкой пять минут прогрейте АКПП зимой;
проводить капитальный ремонт АКПП каждые 250 тысяч километров;
выполняйте полную замену масла каждые 90 000 километров и частичную замену масла каждые 40 000 километров. Проверяйте уровень трансмиссионного масла каждые десять тысяч километров

Недостаток масла может вызвать повреждение гидротрансформатора;
вовремя обращать внимание на различные запахи в салоне, удары в АКПП, вибрацию, толчки. Если хозяин не может сам определить причину, обязательно посетите заправочную станцию;
один раз в полгода проводить профилактическое обслуживание автомобиля в виде технического осмотра на СТО;

Специалисты утверждают, что при соблюдении всех перечисленных правил автовладельцу не нужно будет покупать контрактную или новую АКПП после 200000 километров пробега.

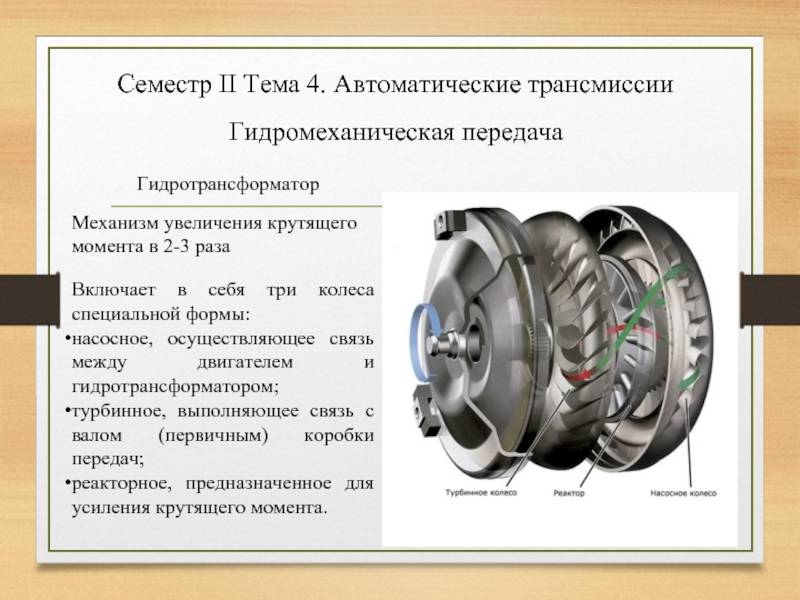

Гидротрансформатор состоит из следующих частей

1. насос (насосное колесо);
2. реактор;
3. турбина (турбинное колесо);
4. обгонная муфта.

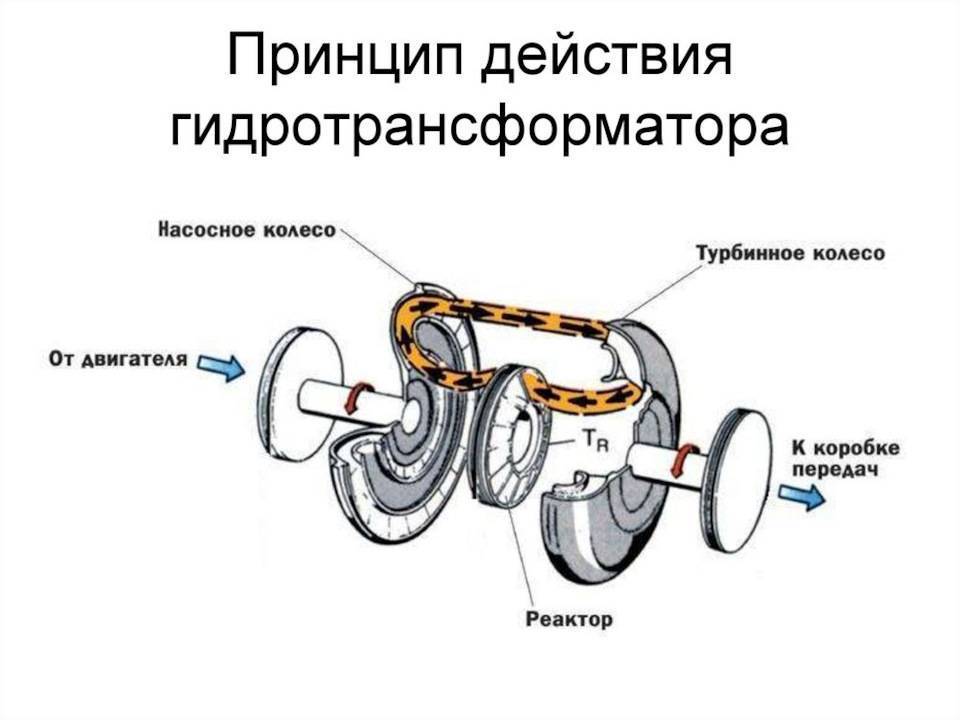

Как работает гидротрансформатор?

Насос должен соединяться с коленчатым валом двигателя, турбина же соединяется с валом коробки передач. Реактор на муфте свободного хода вращается в потоке жидкости при переходе в режим гидромуфты. Во время движения гидротрансформатор испытывает гидравлическую и тепловую нагрузку. Специальный радиатор охлаждает рабочую жидкость. Если он неисправен, то охлаждающая жидкость может попасть в трансмиссионную.

В каких случаях нужен  ремонт гидротрансформаторов?

Самая распространенная причина – износ сцепления блокировки. Бывают случаи, когда ремонт гидротрансформаторов АКПП (ремонт ГДТ) необходим вследствие износа ступицы насосного колеса или же поломки лопастей колес. Другие варианты встречаются редко.

Когда проводится ремонт гидротрансформаторов, оборудование должно быть разрезано, неисправные и изношенные детали – заменены. После этого гидротрансформатор заново сваривают. Без вскрытия корпуса ремонт гидротрансформаторов АКПП (ремонт ГДТ) не производится.

Ремонт гидротрансформаторов проводится как автономное исправление неполадок или же как часть комплексного ремонта АКПП. Поскольку гидротрансформатор в процессе работы подвергается значительным термическим нагрузкам, его детали преждевременно изнашиваются.

Неисправности, которым подвержен гидротрансформатор:

1. разблокировка обгонной муфты;
2. износ сцепления блокировки;
3. поломка колесных лопастей;
4. заклинивание обгонной муфты;
5. изнашивание ступицы насосного колеса.

Своевременный ремонт гидротрансформаторов АКПП позволяет продлить срок службы агрегатов. Не откладывайте ремонт ГДТ, если имеются малейшие признаки неисправности (рывки при переключении передач, вибрации)

Ваше внимание к своей машине поможет избежать такой неприятной крайности как замена гидротрансформатора. Если не исправить незначительные неполадки вовремя, потребуется не только ремонт гидротрансформаторов, но и других деталей. Помните, что ремонт бублика обойдется вам дешевле, чем замена гидротрансформатора

Автосервис Lider Motors, осуществляя ремонт гидротрансформаторов АКПП,  совершает их дефектовку и замену вышедших из строя деталей. Для разборки агрегата необходим срез сварочного шва. Замена деталей возможна только после разгерметизации. В ремонт бублика также входит сварка корпуса, проверка герметичности и балансировка

Помните, что ремонт бублика обойдется вам дешевле, чем замена гидротрансформатора. Автосервис Lider Motors, осуществляя ремонт гидротрансформаторов АКПП,  совершает их дефектовку и замену вышедших из строя деталей. Для разборки агрегата необходим срез сварочного шва. Замена деталей возможна только после разгерметизации. В ремонт бублика также входит сварка корпуса, проверка герметичности и балансировка.

Зачастую  гидротрансформатор нуждается в том, чтобы его очистили от продуктов износа АКПП. В этом случае гидротрансформатор тоже должен быть вскрыт. Всегда, когда гидротрансформатор вскрывается, должна производиться  замена сальников и уплотнительных колец.

Ремонт гидротрансформаторов является важной частью ремонтных работ, связанных с  автоматической коробки передач. Следствием их тесной взаимосвязи является то, что поломка одного узла ведет к выходу из строя другого. Поэтому диагностика ГДТ с последующим при необходимости ремонтом – неотъемлемая часть диагностики АКПП

Поэтому диагностика ГДТ с последующим при необходимости ремонтом – неотъемлемая часть диагностики АКПП.

В автосервисе Lider Motors ремонт гидротрансформаторов осуществляется с применением качественного специализированного оборудования. Полноценный ремонт гидротрансформаторов можно провести в сжатые сроки.

Наши мастера гарантируют, что восстановление гидротрансформаторов (ремонт ГДТ) будет выполнено безупречно. Они хорошо знают, насколько специфическим узлом является гидротрансформатор, и потому, безошибочно определяя неполадки, быстро устраняют их.

К сожалению, бывают ситуации, когда ремонт ГДТ не имеет смысла. В таких случаях вам придется купить гидротрансформатор

Обращаем ваше внимание, что продажа ГДТ тоже входит в спектр наших услуг.  У нас вы можете купить гидротрансформатор на все типы обслуживаемых нашим автосервисом АКПП. Замена гидротрансформатора тоже должна осуществляться профессионалами. Итак, если вам нужен квалифицированный ремонт гидротрансформаторов или другие услуги, связанные с этим узлом, мы вас ждем

Итак, если вам нужен квалифицированный ремонт гидротрансформаторов или другие услуги, связанные с этим узлом, мы вас ждем.

Ремонт бублика и его стоимость

Сделать ремонт гидротрансформаторов АКПП или вариаторов своими руками проблематично. Нужны знания о работе конкретной модели бублика, токарный станок, сварное оборудование, стенды для проверки собранного изделия. Ремонт, сделанный неопытным человеком, может «убить» гидропривод.

Узнать точно, во сколько руб. обойдётся ремонт гидротрансформатора в сервисном центре, можно только после полной диагностики, поскольку на цену влияет:

• возраст и общее состояние автомобиля;
• марка АКПП и модель бублика;
• сложность поломки гидротрансформатора.

Средние цены на работы по ремонту бублика:

Перечень работ	Цена, руб
Снятие и установка АКПП	12000
Разборка гидротрансформатора	800
Сборка и проверка на стендах	2000
Насосное колесо:
Ремонт	800
Замена/ремонт ступицы	1000/600
Турбина:
Ремонт колеса	500
Замена ступицы	600
Муфта блокировки:
Наклейка фрикционной накладки	400
Ремонт системы блокировки	2000
Реактор:
Ремонт	500

На стоимость восстановления гидротрансформатора влияет сложность АКПП:

• за ремонт бублика 4, 5, 6-ступенчатой коробки возьмут 5000 — 10000 руб.;
• за ремонт бублика 8 -ступенчатой коробки — 10000 — 15000 руб.

Самые дорогие в ремонте гидротрансформаторы установлены в автоматах:

• Самые дорогие в ремонте гидротрансформаторы установлены в автоматах:

  4HP24;

• 5HP19;
• 6HP26;
• ZF6HP26/28/32;
• ZF8HP45/55/70;
• ZF9HP48;
• 722.9;
• 4R100;
• 6R80;
• A750F;
• TR60-SN;
• TR80-SD.

Как происходит ремонт:

1. Мастера снимают коробку, демонтируют гидротрансформатор.
2. Сливают жидкость.
3. Закрепляют ГДТ на токарном станке и разрезают сварной шов.
4. Вручную или в моечной машине очищают детали от загрязнений.
5. Мастер осматривает составные части бублика и отбраковывает неисправные. Детали восстанавливают или заменяют новыми.
6. На специальном станке на муфту блокировки наклеивают фрикционную накладку.
7. Следующим этапом идёт сборка узла с новыми расходниками.
8. Корпус сваривают на станке.
9. Проверяют биение ступицы насоса, зазор подшипников, герметичность. Проводят балансировку.
10. Устанавливают ГДТ и АКПП на место.

Ремонт ГТР

Для многих автовладельцев ремонт гидротрансформатора АКПП является сложной процедурой.Не все люди обладают необходимыми знаниями, свободным временем, желанием, чтобы качественно восстановить функции гидротрансформатора своими руками. Самая большая сложность в ремонте гидротрансформатора состоит в его демонтаже с автомобиля. Профессиональные механики обладают набором специальных инструментов и приспособлений, чтобы благополучно снять гидротрансформатор с коробки передач.

Непосредственный ремонт гидротрансформатора АКПП начинается с механического разрезания корпуса на токарном станке и внимательной диагностики состояния каждого механизма. В процессе ремонта гидротрансформатора необходимо заменить следующие элементы:

• корпус бублика;
• сальники;
• уплотнительные кольца.

Перед разрезанием и диагностикой демонтированного гидротрансформатора рекомендуется слить масло в подготовленный тазик, а также тщательно промыть фрикционы и другие составляющие устройства.

Замена гидротрансформатора – лучшее решение. Однако, подавляющее большинство владельцев авто склоняются к тому, чтобы не покупать новый корпус или гидротрансформатор АКПП в сборе. В этом случае производится сваривание частей корпусной детали. При этом соблюдается главное условие: обеспечение абсолютной герметичности сварного шва корпуса гидротрансформатора. После установки отремонтированного устройства на автоматическую коробку передач производится балансировка этого бублика в сборе.

Мероприятие по замене гидротрансформатора АКПП сопровождается частичной или полнойзаменой трансмиссионного масла во всей системе.

Случаются поломки гидротрансформатора АКПП, которые не подлежат восстановлению. Автомеханики рекомендуют установить новый гидротрансформатор взамен поврежденного механизма.

Чтобы увидеть, как производится ремонт гидротрансформатора АКПП на одном из специализированных предприятий, предлагается ознакомиться с материалами видео ролика, посвященного данной теме https://www.youtube.com/watch?v=hNXUsosCFh4.

Муфта блокировки ГДТ

Муфта блокировки установлена на шлицах входного вала АКПП и предназначена для механического соединения насосной части и ротора.

Составные части муфты блокировки:

• поршень блокировки, посредством которого идет нажим на зону роторного колеса с фрикционным слоем;
• задняя крышка кожуха гидротрансформатроа, на которой также имеется фрикционный слой. Крышка сварена с насосной секцией;
• фрикционная накладка;
• демпфер крутильных колебаний. Является аналогом двухмассового маховика на авто с механической КПП. Призван гасить неравномерность вращения коленчатого вала, минимизируя негативное воздействие крутильных колебаний на детали коробки передач. Также демпфер смягчает момент включения/выключения муфты блокировки, что делает ее работу для водителя незаметной.

Работа системы невозможна без клапана муфты гидротрансформатора и блока управления АКПП, который считывает показания датчиков и управляет исполнительными механизмами.

Типовые неисправности гидротрансформатора

Рассмотрев принцип работы гидротрансформатора, каждый мог понять, что данный механизм нагружен лишь при разгоне машины до некоторой скорости. В эти моменты гидромеханическое устройство потребляет получаемую энергию от мотора на раскручивание регулирующих лопастей, тем самым снижая КПД его работы до 80-85 %. Именно в этот момент своего функционирования, элементы гидротрансформатора испытывают колоссальные нагрузки и быстро изнашиваются.

Условно, поломки гидромеханического механизма можно разделить на две большие группы:

• Износ и выход из строя составляющих самого гидротрансформатора;
• Неисправности контактирующей с ним гидроблочной плиты.

Стоит отметить, что гидротрансформатор в отличие от гидроблока является неразборным узлом и, соответственно, неремонтируемым. Несмотря на это, в авторемонтной сфере принято просто срезать сварочный шов, соединяющий две половины механизма, ремонтировать его и проводить обратную сварку. Зачастую с гидротрансформатором случается одна из следующих неисправностей:

• Износ фрикционов;
• Расшатывание или износ входных и выходных валов;
• Забивание или износ каналов подачи масла, что провоцирует перегрев устройства.

Помимо этого, в работе всей автоматической коробки передач, в частности и в функционировании гидротрансформатора, немаловажен гидроблок. Гидравлическая плита чаще всего имеет поломки по типу:

• Забитости гидрофильтра или каналов подачи масла;
• Неисправности соленоидов и датчиков, ответственных за подачу смазки в гидротрансформатор;
• Некорректной работы масляного насоса.

Любые неисправности гидротрансформатора АКПП и гидроблока проявляются в виде трёх основных симптомов: перегрев данных узлов, вибрация и некорректная работа коробки. Появление таких признаков требует от автомобилиста принятия некоторых мер, так как в ремонте быстро убиваемого автомата важна скорость, и медлить при его организации нельзя.

Диагностика гидротрансформатора своими руками

Последовательность диагностики бублика АКПП своими руками:

Читать

АКПП aisin A340E AW 30-40LE: замена масла и обслуживание гидроблока

Степень устранения неисправности	Что сделать	Когда поможет
Лёгкая. Можно установить диагноз без тестов	Проверить уровень, поменять ATF и фильтр	· появление рывков или задержек при переключении передач; · лёгкая вибрации на скорости 60 —80 км/ч; · грязное масло; · неправильный уровень жидкости; · пузыри на щупе.
Средняя. Можно установить диагноз без демонтажа	Снять коды неисправности с бортового компьютера	· неисправность проводов, соленоидов; · неисправность датчиков; · проблемы с блокировочной муфтой; · поломка деталей.
Снять и осмотреть поддон на наличие металлических и пластиковых частиц, осадка
Проверить давление в системе
Протестировать блокировку ГДТ: с ростом оборотов двигателя скорость должна расти
Тяжёлая. Для точного диагноза необходимо вскрытие.	Разобрать бублик	· масло пахнет гарью, содержит крупные частицы; · сильные вибрации и стук; · течь масла; · дребезжание, скрежет; · машина не едет или буксует.

Чаще всего в ремонт гидротрансформатор попадает из-за облысения муфты блокировки или старения сальников. При этом приходится дополнительно промывать гидроблок, менять засоренные соленоиды, истёртые фрикционные диски. Такой ремонт в сервисе стоит недёшево, но поможет продлить работу родной АКПП.

Как проверить гдт акпп

Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.

Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.

В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.

Читать

Ремонт АКПП ZF 6HP26 и схема гидроблока коробки передач

Если автовладелец не силен в этом или не механик со стажем, то, при первых признаках неисправностей, лучше обратиться к опытным механикам на СТО. Какими могут внешние проявления поломки ГДТ АКПП в следующем блоке.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта.

Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Что будет, если ездить без блокировки гидротрансформатора

При неисправной блокировке гидротрансформатор продолжит работать, но мощность будет передаваться только потоком масла. В результате возможен перегрев жидкости и деталей коробки, что вызовет ускоренный износ агрегата. При частичном износе муфты блокировки появляются толчки при переключении, а также ускоряется деградация масла (жидкость насыщается пылью от накладок, которая забивает гидравлический блок с клапанами).

Смещение момента срабатывания блокировки из-за износа фрикционов или неисправности клапана управления приводит к увеличению времени пробуксовки. В результате масло сильнее насыщается пылью, что приводит к некорректной работе гидравлики.

Муфта блокировки является важной частью автоматической коробки передач. От состояния узла зависит ресурс всего агрегата

Признаки, что гидротрансформатор вышел из строя

Вывод о неисправности гидротрансформатора АКПП можно сделать на основе появления следующих признаков:

Легкого металлического звука при переключении скоростей – предупреждает о возможном износе опорных подшипников.
Вибрации при движении на скорости от 60 до 90 км/ч – этот признак свидетельствует о загрязненном масляном фильтре, со сложностями циркуляции жидкости.
Плохой динамики автомобиля – неисправность обгонной муфты, нуждающейся в замене.
Полной остановкой машины, с отказом дальнейшего движения – этот признак говорит, что обошлись шлицы на турбине.
Шуршащего звука на холостых оборотах – износ подшипников.
Громкого металлического стука при переключении передач – деформировались или выпали лопатки.

Аналогичные признаки могут указывать и на другие проблемы, поэтому машину необходимо диагностировать в автосервисе, чтобы определить тип и характер неисправностей.

Выбор нового агрегата

Найти новый гидротрансформатор не так уж сложно

Автолюбителям важно понимать, что при подборе нельзя допускать ошибок – если он выберет неподходящий агрегат, его не получится установить на свой автомобиль. Как результат, устройство нужно будет возвращать продавцу и начинать поиски снова

Чтобы не допустить ошибку, гидротрансформатор обычно ищут по:

• VIN-коду;
• Коду имеющегося агрегата.

Особняком стоит поиск по параметрам автомобиля. Он не всегда дает точный результат, но если вести поиски в проверенных электронных каталогах, то вероятность ошибки становятся меньше. Необходимо указывать практически все технические параметры транспортного средства – от марки, модели и года выпуска до характеристик двигателя и коробки передач.

Отдельно стоит рассказать о ремонте гидротрансформатора. Новое устройство в сборе стоит от 600 до 1000$, а иногда и больше. Ремонт же обходится в среднем в 4-6 раза дешевле

Впрочем, важно учитывать и стоимость снятия коробки передач. Как правило, мастера проводят мойку и дефектовку деталей, меняют уплотнители, гидроцилиндры, фрикционные накладки блокировочной плиты, а также по необходимости балансируют лопаточные колеса

Полный выход гидротрансформатора из строя – это запущенный случай. Автолюбителям достаточно менять расходники и вовремя проводить диагностику.

Замена или ремонт

Ремонт трансформатора проходит в несколько этапов:

• срезание сварного шва и разборка устройства;
• очищение частей гидротрансформатора от грязи и масла специальным раствором (сольвентом);
• диагностика деталей (осмотр, дефектация различными методами);
• снятие изношенных частей, высверливание или срезание их крепления;
• прикрепление, приваривание или приклеивание новых запчастей;
• проверка герметичности блокировочного поршня, замена сальников и уплотнителей;
• сборка трансформатора, балансировка (выравнивание биения) на станке;
• сварка корпуса;
• проверка качества сварных швов, внутреннего зазора, функциональности блокировки;
• повторная балансировка гидротрансформатора;
• проверка исправности отремонтированного устройства.

При разрушении нескольких деталей, сильном износе трансформатора или сочетании этих факторов может быть рекомендована полная замена устройства. Стоимость замены может на порядок превышать среднюю цену ремонта. Восстановленные и бывшие в употреблении устройства могут стоить дешевле, но и ресурс их работы будет на 20-40% меньше, чем у новых.

Устройство гидротрансформатора коробки-автомат

Основное предназначение гидротрансформатора АКПП – это обеспечение плавного и своевременного перехода автоматической трансмиссии с одной передачи на другую. Первые образцы гидротрансформаторов для КПП были созданы в ХХ веке. С целью модернизации устройства ГТР, применялись новые технологии. Гидротрансформаторы АКПП становились более сложными по конструкции.

Помимо обеспечения плавности перехода на различные передачи, новые гидротрансформаторынаделены дополнительной функцией сцепления. При этом в момент переключения скоростей (понижающей либо повышающей) гидротрансформатор размыкает непосредственную связь двигателя внутреннего сгорания с коробкой передач. Гидротрансформатор АКПП частично принимает на себя силу крутящего момента. Именно это обеспечивает уникальную плавность при переключении скоростей.

В отличие от механической КПП, в автомате передача крутящего момента осуществляется не под воздействием механического трения между фрикционными дисками гидротрансформатора АКПП. Соединение двигателя и автоматической коробки передач происходит, благодаря давлению трансмиссионной жидкости

Срабатывает эффект вращения мельницы от ветра.Устройство гидротрансформатора обеспечивает сохранение целостности автоматической коробки и защиту от механических повреждений за счет важной функции – амортизации

Фрикционные диски гидротрансформатора АКПП образуют сборный пакет, состоящий из деталей мобильного и неподвижного типов. При включении передачи в магистралях создается необходимое давление. При помощи специального устройства – гидравлического толкателяфрикционы гидротрансформатора АКПП взаимно сжимаются, включается заданная скорость.
