Основные рекомендации
Несмотря на простоту процесса, работа не всегда проходит гладко. Но этого легко избежать. Главное – выполнить несколько простых советов:
- Покупайте только качественные прокладки (желательно оригинал);
- обязательно протирайте края деталей от имеющегося масла;
- промойте крышку (сделать это можно в обычно скипидаре);
- постарайтесь как можно пристальнее вычистить паз под прокладкой;
- после установки резинового изделия обязательно нанесите немного герметика на места стыков. При этом максимальный слой не должен превышать 2-3 мм;
- по завершении замены проверьте уровень масла в силовом узле (при необходимости делайте доливку);
- запустите мотор и убедитесь в качестве выполненной работы (масло не должно выдавливать из-под прокладки). Еще один осмотр сделайте после первой поездки.
Вам под силу любая работа. Главное – четко соблюдать инструкции, быть внимательным и никогда не торопиться при ремонте авто. Удачи на дорогах и конечно же без поломок.
Откуда может протекать масло из ДВС
Если в ходе очередного ежедневного осмотра выяснилось, что уровень масла существенно ниже максимальной отметки, следует всерьез заняться поиском неисправности
В первую очередь, важно определить, где находится место утечки
Прежде всего целесообразно обратить внимание на доступные элементы двигателя. К одному из них относится клапанная крышка
Из-под клапанной крышки
Нарушение герметичности клапанного механизма может повлечь за собой утечку масла из смазочной системы двигателя. Зачастую, об этой проблеме сигнализирует характерный запах гари из-под выпускного коллектора двигателя.
В данном случае нельзя с большой долей вероятности утверждать, что замена прокладки решит проблему. Появление представленной неисправности может быть связано с чрезмерным давлением в системе смазки двигателя.
Такая ситуация может быть спровоцирована, к примеру, нарушением работы так называемого, редукционного клапана.
Сальник коленвала
Если нарушение герметичности прокладки клапанной крышки можно исправить, как говориться малой кровью, то с сальником коленвала всё обстоит гораздо сложнее. Его замена в силу конструктивных особенностей двигателя потребует много времени и трудозатрат.
Что же могло послужить причиной нарушения его герметичности?
Расположим наиболее вероятные причины данной неисправности в определенной последовательности, начиная с наиболее частотной:
- выработан эксплуатационный ресурс;
- сбой в системе вентиляции картерных газов;
- бракованные комплектующие;
- недобросовестный ремонт.
Течь масла между двигателем и коробкой
Не стоит забывать, что в кожухе маховика сцепления также находится сальник, который иногда даёт о себя знать, хотя и крайне редко. Чтобы убедиться в наличии подобной неисправности придётся заглянуть под днище авто.
В данном случае машину лучше всего загнать на смотровую яму или так называемую эстакаду. О наличии утечки будет сигнализировать замасленная поверхность кожуха сцепления и корпуса КПП. Для замены сальника потребуется демонтировать КПП.
Заострим своё внимание на причинах такого неблагоприятного явления. Среди них можно отметить:
- несоответствие вязкости смазочных материалов;
- сбои в системе вентиляции картерных газов;
- потеря эластичности РТИ;
- недоброкачественные комплектующие.
Прокладка масляного фильтра

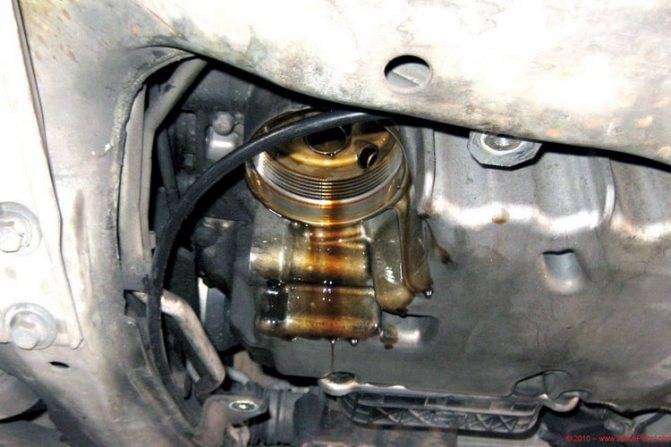

Виновником утечки масла может стать и уплотнительная манжета масляного фильтра. Так, в ходе очередной плановой замены фильтра, её могли попросту перетянуть, а это недопустимо. При таком ремонте, со временем могут появиться злополучные подтеки масла.
Стоит также упомянуть и тот факт, что после каждой замены фильтра, все сопутствующие РТИ подлежат замене. Если этого не сделать, велика вероятность того, что в скором времени на месте соединения фильтра появятся масляные образования.
Масло из системы смазки двигателя в конкретном случае может выдавливаться по причине нарушений в работе системы ВКГ.
Проблемы с картером двигателя
Частым поводом течи моторного масла может служить нарушения системы вентиляции картерных газов. В большинстве своём с подобной проблемой сталкиваются владельцы изрядно подержанных авто.
Дело в том, что по мере износа ЦПГ, отработанные газы начинают накапливаться в картере двигателя. При исправной системе вентиляции картера, излишнее давление отводилось бы во впускную магистраль двигателя. Но, случается и так, что после длительной эксплуатации, и при отсутствии должного ухода элементы системы засоряются.
Такое положение дел приводит к тому, что газам некуда деваться, и они начинают искать наиболее уязвимые места, в роли которых и выступают различные уплотнительные элементы.
Вопросы выбора и замены прокладки клапанной крышки
Прокладка крышки клапанов — деталь важная, но недолговечная и довольно часто требует замены. Обычно замена прокладки выполняется в следующих ситуациях:
- Появление утечек масла из-под крышки (это говорит о повреждении или разрушении прокладки вследствие механических и химических воздействий, или в результате естественных процессов старения);
- При каждом ремонте газораспределительного механизма;
- В случае капитального ремонта силового агрегата или замене отдельных его деталей или агрегатов — ГБЦ, крышки клапанов и других;
- При регламентном ТО, если это предусмотрено производителем двигателя.
На замену следует выбирать прокладку, предназначенную для данной конкретной марки и модели силового агрегата, так как детали для других моторов просто не подойдут по размерам и конфигурации. Однако здесь возможны варианты по выбору материала изготовления прокладки. Для новых автомобилей на гарантии необходимо использовать прокладку из того материала, который указан производителем, в этом случае и замену детали нужно доверять только специалистам.
Для других авто можно выбрать прокладку из резины, паронита или резинопробки — в принципе, современные прокладки стандартизированы по характеристикам, поэтому все они имеют приблизительно одинаковые характеристики. Правда, здесь нужно помнить о прочностных качествах и удобстве установки прокладок из различных материалов
Например, наиболее жесткими являются паронитовые прокладки, поэтому их устанавливать проще всего, а резинопробковые изделия, напротив, легко деформируются и разрываются, поэтому их монтаж наиболее сложен и требует особой осторожности
Замену прокладки крышки ГБЦ необходимо выполнять в соответствии с инструкцией по ремонту транспортного средства. Обычно эта работа сводится к следующему:
- Демонтировать оборудование, затрудняющее доступ к клапанной крышке — снять фильтр, убрать различные патрубки;
- Снять крышку, убрать старую прокладку, прочистить привалочные поверхности крышки и ГБЦ;
- Установить новую прокладку;
- Установить крышку, затянуть болты в правильном порядке — крест-накрест от центра к краям.
Для монтажа некоторых типов прокладок может потребоваться обезжирить поверхности прилегания ГБЦ и крышки, а после установки в некоторые места ввести герметик (или обработать им стык деталей) — об этом особо указывается в инструкции. При верном выборе и замене прокладки, при ее установке без перекосов в затяжке болтов и без других ошибок объем под крышкой будет надежно герметизирован, поэтому двигатель останется чистым, а клапанный механизм защищенным от различных негативных воздействий.
Виды герметиков
Всего производится 4 вида герметиков:
- Аэробные.
- Затвердевающие.
- Мягкие.
- Специальные.
В качестве герметизирующего средства клапанной крышки ДВС выступает 4 вид — специальный герметик. В основном, все виды и типы герметиков имеют схожие характеристики. Различия есть в цветах, но цвет никакую ценность не представляет. Но, ко всем видам предъявляются одинаковые требования, которые должны обеспечивать определенные заявленные эксплуатационные характеристики.
Как выбрать автогерметик для клапанной крышки:
- В данном виде ремонта ДВС, при которой снимается клапанная крышка, нужен герметик для работы в условиях больших температурных нагрузках. Это основное и главное требование, чтобы узнать, подходит ли такой герметик под клапанную крышку.
- Автомобильный герметик должен быть устойчивым и сохранять свои свойства при контакте с агрессивными веществами: моторное и трансмиссионное масла, растворитель, тормозная жидкость, тосол, антифриз, вода.
- Он должен сохранять свои свойства при различных механических воздействиях, вибрациях. Устойчивость к допустимой вибрации — тоже очень хорошее качество.
- Он должен быть удобен с точки зрения его использования. То есть, использовать тюбик, как тюбик зубной пасты, да еще и жесткий, не совсем удобно. Сейчас многие СТО и частники используют герметики в баллончиках. Срок действия у герметиков ограничен, если выполняются условиях хранения (от + 5 до + 25 градусов). Обычно, срок годности до 2 лет. Для клапанной крышки вполне достаточно малого тюбика или баллончика.
Советы для качественного проведения работ
Не во всех случаях у автомобилистов получается осуществить процедуру без проблем. Иногда течь масла формируется практически сразу после нескольких километров пробега. Наиболее популярных причин для этого может быть несколько:
- использование низкокачественных прокладок;
- недостаточное количество используемого герметика, неаккуратное нанесение его на поверхность;
- перекос крышки, образовавшийся за счет неправильного затягивания крепежа.
Проводить замену необходимо на остывшем двигателе, чтобы температурные расширения не повлияли негативно на результат работы.
Для работы с крепежом обычно нужен ключ на 10. После отвинчивания всех болтов необходимо тщательно промыть детали от остатков смазки или старого герметика.

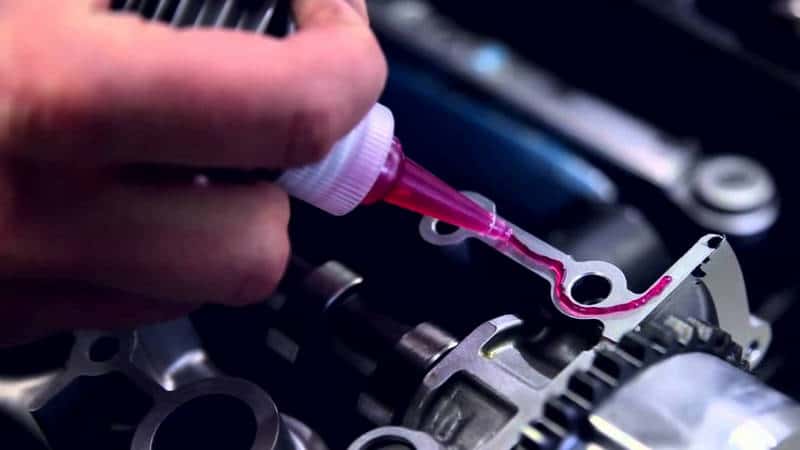

Применение герметика
Затяжку болтов желательно проводить с помощью динамометрического ключа. Если нет схемы, по которой проводится операция, то ее можно найти на официальном сайте компании-изготовителя. В любом случае затягивание крепежа проводится от середины к краям.
Предварительное усилие на динамометрическом ключе должно быть около 5 Нм, а при окончательном затяге оно повышается в два раза до 10 Нм. Лишь после этого можно доливать моторное масло.
Динамометрический ключ
Течь масла из под клапанной крышки: причины и решение проблемы
Прокладка кладется не все поверхность одновременно, а сначала прислоняется одна сторона, а затем опускается середина, в последнюю очередь кладется вторая сторона, чтобы герметик равномерно распределился по поверхности. Его слой должен быть около 2-3 мм на каждой стороне.
Примерное время полного застывания герметика составляет около 10-12 часов. После этого автомобиль можно использовать в обычном режиме.
Меняем прокладку в гаражных условиях
Имея желание обслуживать своё авто, а также комплект простых инструментов, можно очень быстро менять прокладки самому. Из расходников необходимо обзавестись новой прокладкой, хорошим моторным высокотемпературным герметиком и обезжиривателем (растворитель, бензин, антисиликон и прочее).
Прокладка снимется очень просто. Для этого необходимо снять корпус воздухоочистителя и открутить крепёжные болты по периметру. Если крышка отягощена дополнительными устройствами (навесное оборудование), их также следует снять. Старая прокладка сразу выбрасывается и на «чёрный день» не оставляется. Место соприкосновения ГБЦ и крышки очищается от старого герметика и обезжиривается. Прокладка, смазанная с двух сторон герметиком, укладывается на место и накрывается крышкой. Сборка происходит в обратном порядке.
Типичные ошибки при замене прокладки
Несложная, казалось бы, процедура по замене эластичной прокладки у некоторых автовладельцев иногда вызывает затруднения. После установки новой прокладки, течь масла не только не прекращается, но даже становится больше. Ошибки могут быть разными, но самые распространенные из них, такие:
- Использование некачественной прокладки;
- неравномерное нанесение или использование загрубевшего (старого) герметика;
- неравномерное затягивание болтов крышки и, соответственно, ее перекос.
Прежде чем приступить к ремонтным работам, в руководстве по эксплуатации вашего автомобиля (так называемый «мануал») обязательно следует найти схему затяжки крепежа крышки и точно ей соответствовать. При этом следует контролировать усилие затягивания с помощью динамометрического ключа.
Замена прокладки крышки клапанов на Шевроле Лачетти
Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.
Работа проходит следующим образом:
- Открываем капот и снимаем минусовую клемму с аккумулятора.
Снимаем минусовую клемму.
- Откручиваем пластиковую декоративную накладку.
Пластиковая накладка отмечена стрелочкой.
- Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.
Послабляем хомут и снимаем шланг справа.
Снимаем два шланга слева.
- С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.
Отключаем колодку проводов от датчика положения распредвала.
- Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
- Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.
Проверяем состояние и натяжение приводного ремня.
- Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.
Откручиваем болты крепления крышки ключом на 10.
- Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.
Снимаем крышку головки блока цилиндров.
- Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.
Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
- Очищаем привалочную плоскость на головке блока и обезжириваем её.
Чистим поверхность головки блока от масла и старого герметика.
- Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.
Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
- Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.
Наносим немного герметика, как показано на рисунке.
- Надеваем на болты новые уплотнительные кольца.
Устанавливаем новые уплотнительные кольца.
- Устанавливаем крышку на место, устанавливаем болты.
Устанавливаем крышку.
Полезные советы
Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм
Затягиваем болты с усилием 10Нм.

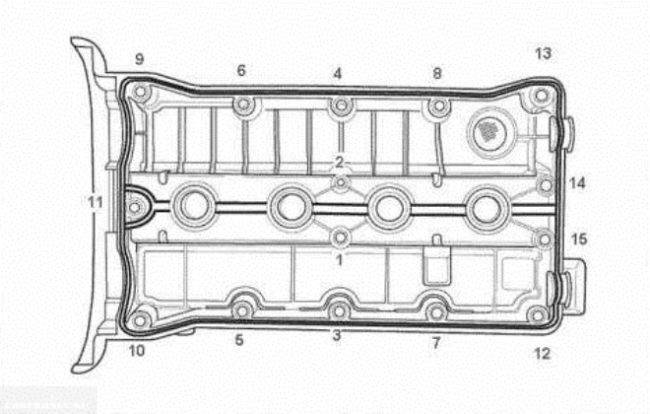

Порядок затяжки болтов.
Придержи панель
Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.
Собираем расходники и инструменты
Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.
Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.
Уплотнители для головок болтов
Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.
Камазовские колечки под болты клапанной крышки.
Выбор герметика
Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.
Герметик Permatex RTV Silicone High-Temp.
Герметик Permatex Ultra Black.
Инструменты
Теперь подберём инструменты:
- Набор ключей и отвёрток.
- Плоскогубцы.
- Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.
Если для замены все готово, можно приступать к работе.
Типы, конструкция и характеристики прокладок клапанных крышек
Клапанная крышка с прокладкой и их место в силовом агрегате Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.
При этом прокладки могут иметь различную конструкцию:
Как правильно измерить уровень масла в двигателе автомобиля: инструкция, советы
- Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
- Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
- Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.
Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.
По материалу изготовления прокладки бывают:
- Резиновые;
- Резинопробковые;
- Паронитовые;
- Картонные.
Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.
Резиновая прокладка крышки клапанов
Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.
Резинопробковая прокладка крышки клапанов
Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.
Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.
Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.
По применяемости прокладки клапанных крышек можно разделить на две группы:
- Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
- Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.
Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.
Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.
Как устранить течь масла из-под крышки клапанов
Клапанная крышка устанавливается сверху на головку блока цилиндров через уплотнительную прокладку или на герметик, закрывая механизм газораспределения. Также в данном элементе выполнено отверстие для заливки масла в двигатель (маслозаливная горловина).
Главной задачей крышки клапанов является герметизация ГРМ, что позволяет избежать разбрызгивания смазки и предотвратить попадание грязи и влаги внутрь двигателя. Также снятие крышки обеспечивает возможность быстрого получения доступа к некоторым элементам газораспределительного механизма без необходимости снимать ГБЦ целиком.
В процессе эксплуатации транспортного средства на многих ДВС независимо от пробега появляется масло на крышке головки блока цилиндров. В одних случаях течет масло из-под болтов клапанной крышки, в других утечка происходит в месте соединения крышки с головкой блока.
В этой статье мы поговорим о том, почему течет масло из-под клапанной крышки, а также как устранить такие утечки смазочного материала. Параллельно будет рассмотрен вопрос, что делать, если обнаружена течь масла из-под головки блока цилиндров.
Причины течи масла из-под клапанной крышки
Течь масла может происходить через маслозаливную горловину, в месте прилегания крышки клапанов к головке блока, а также в местах крепления крышки к ГБЦ болтами.
Реже потеки масла можно обнаружить на самом корпусе клапанной крышки. Это указывает на дефекты и трещины корпуса, также возможно наличие производственного брака.
Как известно, моторное масло в системе смазки двигателя подается к различным элементам и узлам ДВС под определенным давлением, которое создается благодаря работе маслонасоса.
- В том случае, если течь масла замечена в области болтового соединения или смазка вытекает из горловины, тогда наиболее вероятной причиной специалисты считают повышение давления в системе смазки двигателя.
- Наличие потеков масла в месте соединения крышки с головкой блока также может указывать на увеличение давления в системе. Параллельно с этим волне допускается износ прокладки или недостаточное уплотнение в области соединения крышки клапанов и головки блока цилиндров.
Отметим, что прокладка клапанной крышки является резинотехническим изделием. При этом условия работы данного уплотнителя таковы, что указанный элемент работает с учетом постоянного перепада температур (высокий нагрев и охлаждение). Вполне очевидно, что резина в подобных условиях постепенно теряет эластичность и твердеет, в структуре материала появляются трещины. В результате прокладка перестает плотно прилегать к поверхностям крышки и головки. В таком случае проблема решается заменой прокладки крышки клапанов.
Рекомендуем также почитать статью о том, как заменить прокладку клапанной крышки своими руками. Из этой статьи вы узнаете о доступных способах замены прокладки клапанной крышки в гаражных условиях, а также о различных тонкостях и нюансах во время проведения данной процедуры.
Добавим, что приведенные выше утверждения распространяются и на прокладку ГБЦ. Масло из-под головки блока цилиндров также может течь в случае роста давления в системе смазки, а еще в результате возникновения дефектов прокладки головки блока
Единственное, в этом случае нужно уделить внимание состоянию привалочных плоскостей головки и самого блока цилиндров
Например, перегрев двигателя может привести к тому, что ГБЦ «повело», то есть головка не прилегает к БЦ так, как нужно. В этом случае проблему не удается решить только заменой прокладки и нанесением свежего герметика. В подобной ситуации необходима шлифовка головки блока цилиндров.
Еще следует отметить, что следы масла и потеки смазки на двигателе также могут появляться в том случае, когда течь идет через прокладку выпускного коллектора. Бывает так, что мастера приходят к поспешному выводу о том, что течет масло из-под головки блока цилиндров, после чего сразу начинают менять прокладку ГБЦ.
При этом по внешним признакам такая утечка во многих случаях похожа на течь прокладки головки, хотя масло на самом деле вытекает через прокладку коллектора. Во время проведения диагностики этот факт нужно учитывать, рекомендуется отдельно проверять данный элемент.
Течь масла из-под клапанной крышки: высокое давление в системе смазки двигателя
Итак, если с прокладками все понятно, то протечки масла в результате высокого давления в смазочной системе требуют отдельной диагностики двигателя. Одним из основных способов на начальном этапе можно считать замер давления масла в системе смазки.
