Как промыть гидроблок АКПП: для чего нужна промывка

Что такое гидроблок в АКПП

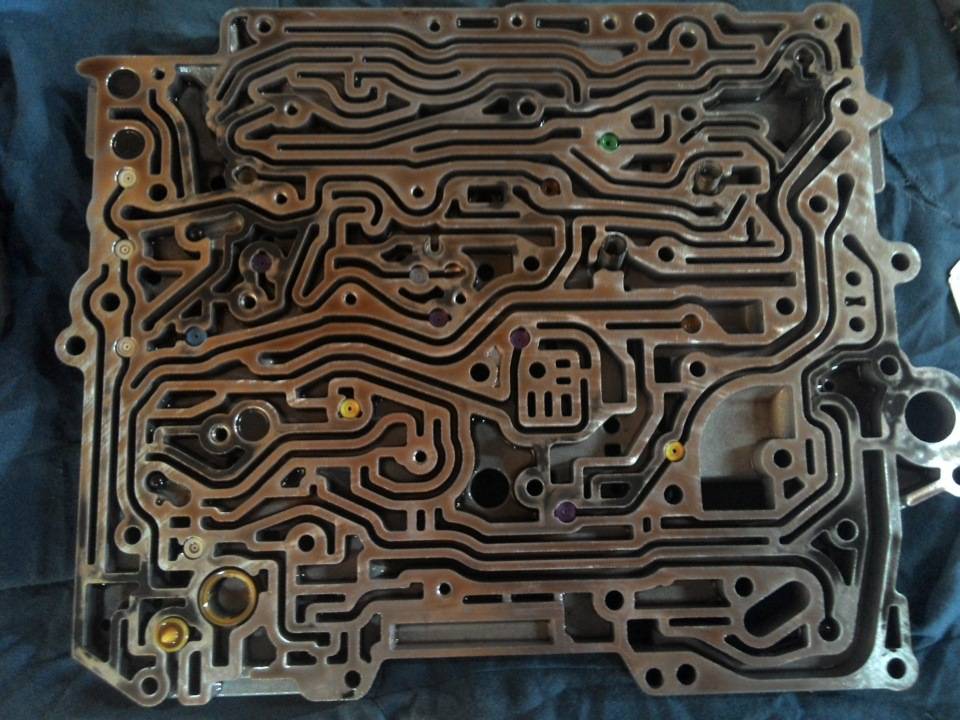

Гидравлическую плиту называют «мозгами» автоматических коробок, не только за внешнее сходство сложных каналов с извилинами мозгов. До появления управляющей электроники в 1980-х гидроблок решал какой узел АКПП нужно подключить к работе. Сейчас клапанная плита подчиняется ЭБУ, поддерживает давление в системе и распределяет потоки жидкости от масляного насоса к исполнительным органам: пакетам сцеплений и блокировке гидротрансформатора (ГДТ).

В состав гидроблока входят:

металлическая плита с лабиринтом каналов, по которым проходит масло;
соленоиды;
регуляторы давления;
золотниковые клапаны;
датчики;
фильтры;
гидроаккумуляторы;
проводка;

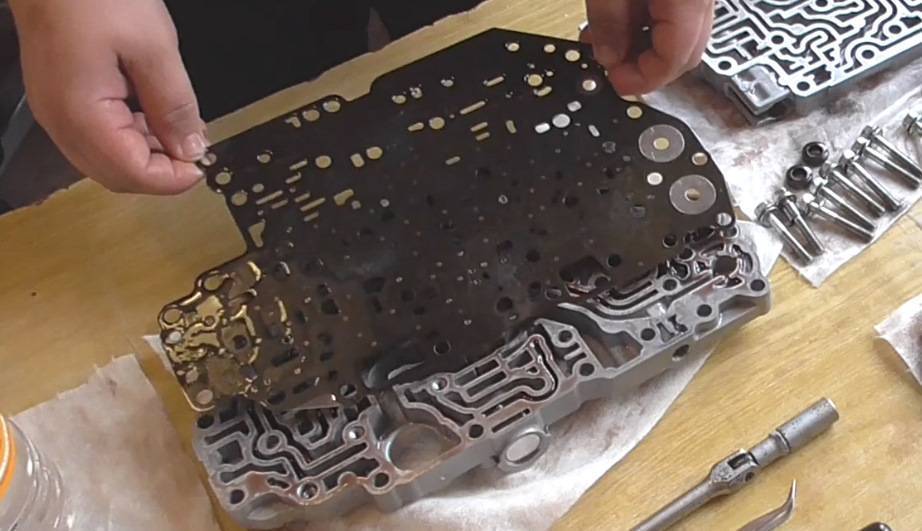

сепараторная пластина, уплотнители.

Принцип работы гидроблока АКПП

Гидроблок АКПП поддерживает в системе давление с помощью группы клапанов:

соленоиды открывают и закрывают каналы для прохода жидкости к фрикционам и ГДТ;
регуляторы создают линейное давление основной магистрали, необходимое для смазки и охлаждения коробки, а также для блокировки фрикционов. Давление растёт при разгоне автомобиля и включении задней скорости, и снижается при торможении;
синхронизаторы предотвращают толчки при переключении передач, регулируя последовательность ступенчатого перехода;
клапаны подстройки меняют значение давлений для улучшения эксплуатационных параметров АКПП;
гидроаккумуляторы смягчают удары в коробке, поддерживая инерцию сжатия фрикционов за счёт натяжения пружин.

Сигнал на открытие соленоидов поступает от ЭБУ. Положение других клапанов зависит от натяжения пружины и давления жидкости. Давление внутри гидроблока меняется в зависимости от положения дросселя: при повышенном крутящем моменте линейное давление увеличивается, что предотвращает пробуксовку.

Промывка соляркой: все за и против

Хоть промывка АКПП соляркой является доступным методом, эксперты не рекомендуют этого делать. Этот тип промывки можно проводить только в том случае, если существует крайняя необходимость.

Плюсы промывки АКПП соляркой:

капитальная очистка;
не нужно возиться с разбором коробки. Процедура состоит из двух шагов: залить солярку вместо слитых 4 литров масла. Запустить двигатель и дать ему поработать в течение 20 минут. Слить отработку и залить свежее масло.

Однако, есть и минусы:

разрушение узлов, чувствительных к химическим соединениям керосина или солярки, из которых состоит горючее;
уничтожит мембрану фильтрующего устройства
разъест сальники, если перелить керосина.

Если у автовладельца нет навыков по промывке АКПП, то промывка соляркой – не выход. Лучше не трогать автомат до тех пор, пока не наступит срок технического обслуживания.

Внимание! После промывки эксперты рекомендуют завести двигатель и проехать 10 километров. Обратить внимание на появление шумов, пинков и рывков

Если их нет, если авто заводится и двигается без ошибок на мониторе панели, то промывка прошла удачно.

Признаки поломки гидроблока

Основная проблема гидроблока — неисправные соленоиды. Загрязняясь, сечение электроклапана пропускает недостаточно жидкости, как результат: в системе падает давление, диски проскальзывают, пригорают, загрязняя масло еще больше. Изношенные соленоиды требуют ремонта, чтобы предотвратить:

поломку маслонасоса, что ведёт к масляному голоданию, перегреву трансмиссии, задержкам в переключении передач, появлению посторонних звуков;
ухудшение блокировки ГДТ и появление рывков при наборе скорости, медленный разгон, увеличенный расход топлива;
скачки оборотов двигателя, провалы при разгоне.

Другие признаки неполадки гидроблока:

толчки на первой или задней передачи;
пробуксовки при начале движения «на горячую»;
ошибки на панели бортового компьютера;
протекание масла.

Чистка гидроблока и замена части соленоидов — Community «Всё об АКПП» on DRIVE2

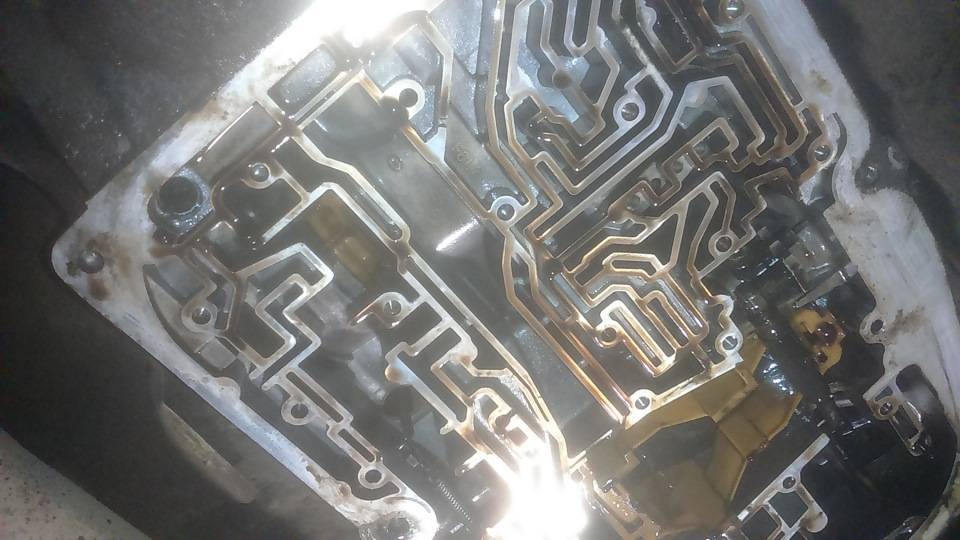

Добрый день, небольшой фототчет о чистке гидроблока 09G. Перечислю отдельные моменты снятия и чистки: 1. Трудно и муторно отсоединение жгута от соленоидов, разъемы соленоидов не предусматривают снятия. Можно слегка сломать их, для последующей установки роли особой не играют. У меня из 6 разъемов удалось вынуть жгут без «трещинки» разъема соленоида — только 3. 2. Много болтов на самой плите, лучше иметь под рукой шруповерт с насадкой под головку. Динамометрический ключ тоже обязателен 5-50НМ. 3. Часть стопоров (у меня такой 1 оказался) клапанов периодически вылетают из плиты, поэтому при сборке очень внимательно смотрим наличие всех стопоров. Обязательна распечатка всех частей плиты, лучше в 2-х вариантах: на 1 вариант будете ложить снятые и промытые детали, болты и т.п., 2 — для визуального контроля разборки и сборки (чтобы лишних деталей не оказалось потом и правильно собрать). 4. При чистке гидроблока лучше и правильно будет поменять все соленоиды (комплект — около 18руб) и установить ремкомплект поршней аккумуляторов (1,5рубля). 5. При установке нужен помощник, неудобно устанавливать — гидроблок довольно тяжелый. Сам снимал и ставил один, тот еще «секас». При снятии готовьтесь облиться маслом АТФ с ног до головы, сверху гидроблока еще около 1 литра масла АТФ сольется. 6. На моей схеме гидроблока АКПП 09G был клапан, которого не было на моей плите (догадался по отсутствию отверстия в прокладке, а то если по мануалу-схеме думал все — потерял, улетел поршенек с пружинкой, а гараж размером 15х15, не найдешь). 7. Гидроблоки были разные, до 2005 и после 2005 года, соленоиды разные. 8. Очень удобно использовать лотки для кошек для промывки деталей, промывал уайтспиритом и карбклинером. 9. Время — на всю работу — около 6-7 часов.

www.drive2.com

Как промыть АКПП самостоятельно

Итак, полностью промывать АКПП рекомендуется в тех случаях, когда жидкость АТФ была сильно загрязнена, масло в коробке давно не менялось, в целях профилактики и т.д. При этом промывка АКПП своими руками является вполне доступной процедурой и вполне может быть выполнена в условиях гаража. Отметим, что существует несколько доступных способов промывки, которые обычно совмещают с заменой масла в АКПП.

Первый способ заключается в том, что сначала из коробки сливается отработка, затем выполняется замена фильтра АКПП, потом коробку промывают, масло снова сливается, после чего ставится чистый фильтр, заливается новая порция жидкости строго по уровню.

Чтобы реализовать такую задачу, потребуется иметь 12-15 литров жидкости ATF или Dexron. При этом . После того как старое масло было слито, заменен масляный фильтр и поддон АКПП установлен на место, в коробку заливается свежее масло.

Затем к системе охлаждения АКПП подключается промывочный аппарат (патрубки аппарата соединяются с системой в местах, где подключается радиатор АКПП). После этого двигатель заводят, затем агрегат работает 10-20 минут.

После ДВС можно глушить, подождать некоторое время, пока масло стечет в поддон, повторно снять поддон, слить масло, снова заменить фильтр АКПП. По окончании меняется прокладка сливной пробки АКПП, прокладка поддона или наносится герметик.

Аппарат остается подключенным к системе охлаждения. Далее нужно снова завести мотор, позволить залитому ранее маслу пройти по системе несколько кругов. Во время промывки нужно также включать разные режимы АКПП, чтобы масло растекалось по разным каналам и магистралям, очищая все детали АКПП.

После того, как вытыкаемая из аппарата жидкость станет полностью чистой, а количество заливаемого масла будет равно тому количеству, которое вытекает, можно считать процесс оконченным. Такой способ промывки и замены масла в АКПП принято называть полнопоточным.

Теперь рассмотрим более простой способ, так как промывка АКПП в этом случае не представляет ничего сложного. Фактически, процедура частично похожа на промывку двигателя, когда используются специальные промывочные средства, которые заливаются прямо в отработку. Простыми словами, промывка добавляется в старое масло. Единственное, как и в первом случае, требуется иметь в распоряжении промывочный аппарат, который подключается к патрубкам системы охлаждения АКПП.

В двух словах, коробка прогревается, в прогретое старое масло заливается промывка, затем подключается аппарат. После этого нужно завести двигатель, селектор АКПП выставляется в положение P «паркинг» или «нейтраль» N. Пока двигатель работает, масло циркулирует по системе, происходит очистка.

После того, как масло с добавками очистило агрегат, промывку можно считать завершенной

Затем отработка сливается, причем важно удалить из агрегата максимально возможное количество масла. Теперь остается только залить свежее масло по уровню

Как видно, это способ проще, так как не нужно дважды заливать и сливать жидкость (сначала удалять отработку, затем промывку) и менять фильтры АКПП до промывки и после.

Еще отметим, что в некоторых случаях также используется специальное промывочное масло АКПП, содержащее специальные добавки. Данное решение заливается в АКПП после слива отработки, затем, по окончании процесса очистки, промывку нужно слить и залить свежее масло, предварительно заменив фильтр коробки-автомат.

Промывка автоматической коробки передач (АКПП) соляркой, бензином или керосином также является доступным способом. При этом без острой необходимости применять такое решение на практике не рекомендуется, так как некоторые АКПП могут оказаться предельно чувствительными к тому, что залито в агрегат, то есть выйти из строя или начать работать некорректно.

Если говорить о самой промывке, вся суть сводится к тому, что из коробки сливается часть масла, доливается керосин, затем двигатель запускается и работает 15-20 минут. После этого мотор глушат, сливают еще часть масла, повторно заливается керосин. Однако дальше мотор не запускается, смесь масла и керосина остается в коробке на 1-2 часа.

По окончании смесь АТФ и керосина сливается в максимально возможном количестве, затем производится промывка обычным маслом. Далее это масло также нужно слить, после чего меняется фильтр АКПП и заливается свежая трансмиссионная жидкость.

Чем промыть АКПП

Для очистки гидравлического контура используют:

Специальное промывочное масло для АКПП (например, от компании «Тотек»). Жидкость поставляется в канистрах и содержит присадки, активно удаляющие загрязнения. Масло поддерживает работоспособность коробки, отличается низкой зольностью и совместимо с ATF на синтетической основе. Процедура очистки длится на протяжении до 6000 км пробега, после чего требуется полная замена жидкости в гидравлическом контуре АКПП.
Присадки для промывки АКПП, добавляемые в масло. Например, немецкая компания «Ликви Моли» выпускает жидкость Automatik Getriebe-Reiniger, удаляющую отложения и нагар со стенок масляных каналов. Поставляется в банках по 300 мл. Упаковки достаточно для обслуживания коробки с емкостью контура до 9 л. Мягкая очистка длится не более 15 минут, не оказывает влияния на резинотехнические изделия, но после использования требуется полная замена масла в коробке.
Бюджетная промывка АКПП соляркой предусматривает заправку картера топливом с последующим запуском двигателя и поочередным переключением режимов работы. Из-за небольшой вязкости дизельного топлива промывку производят с вывешенными ведущими колесами (под нагрузкой давление в контуре будет недостаточным для работы фрикционных пакетов). Метод изредка используется для очистки АКПП старого типа, выпущенных до конца 90-х гг. прошлого века.

Промывочное масло для АКПП от компании «Тотек»Жидкость Automatik Getriebe-Reiniger от «Ликви Моли»
