Как проверить модуль зажигания на ВАЗ-2112 16 клапанов мультиметром

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Признаки неисправности

Как и любая неисправность поломка модуля зажигания имеет свои признаки. Сложность диагностики заключается в их схожести с признаками отказов в других системах. Проверять блок зажигания следует при следующих явлениях:

  • Неустойчивая работа на холостом ходу. При этом на низких оборотах двигатель может вообще глохнуть;
  • Заметное снижение мощности, автомобиль начинает тупить при разгоне;
  • Мотор троит, проявляется это как неустойчивая работа. При этом, он значительно громче работает и появляется заметная вибрация;
  • Загорается Check Engine.

Последнее не обязательно, иногда отказ модуля происходит без реакции системы самодиагностики. Такое часто случается при кратковременных отказах, например при нестабильном питании. В принципе, все эти признаки могут сопровождать и неисправности системы питания автомобиля. Поэтому обязательно проверьте дроссельный узел и работу форсунок, прежде чем начинать проверку системы зажигания.

Часто к неисправностям приводят неправильно подобранные расходные компоненты. В частности, отказы могут происходить, из-за неправильно подобранных высоковольтных проводов. В таком случае напряжение на катушке становится запредельным, что приводит к ее разрушению.

Как проверить катушку зажигания?

  1. Для проверки сначала заглушите двигатель, а затем откройте капот.
  2. Найдите свечи зажигания и снимите высоковольтный провод с одной из них. Обычно эти провода соединяют распределитель зажигания и свечи. При работе с элементами электрической системы используйте прорезиненные перчатки и инструменты с изоляцией.
  3. Отсоедините разъем свечи зажигания и снимите свечу. Теперь снова подсоедините разъем.
  4. Удерживая свечу при помощи изолированных плоскогубцев, поднесите ее электродом к металлической детали.
  5. Снимите разъем топливного насоса и прокрутите двигатель стартером. Для осуществления этой процедуры вам может потребоваться помощник. При вращении двигателя вы должны видеть голубые искры в зазоре между электродами свечи. Это указывает на правильную работу катушки зажигания. Отсутствие искры или ее окрашивание в оранжевый цвет являются признаками неисправности катушки.

После завершения проверки отсоедините провод от свечи, установите ее на место и наденьте разъем высоковольтного провода.

Простейший тест для определения неисправной катушки зажигания:

  • Запустите двигатель.
  • Двигатель должен работать на холостом ходу.
  • Открутите винт крепления катушки зажигания первого цилиндра и достаньте катушку.

Источник

Проверяем исправность катушек зажигания на Приоре мультиметром

В отличие от обычных 8-клапанных двигателей, где применяется модуль зажигания, более современные силовые агрегаты на 16 клапанов идут с 4 индивидуальными катушками. На конвейере устанавливаются немецкие катушки производства Bosch. Соответственно, для «лечения» таких деталей предусмотрено профессиональное оборудование. Для этого потребуется выложить около $300, что весьма недешево. Тем не менее, на практике возможна и дешевая самодиагностика.

Рекомендация: перед началом работ с мультиметром (тестером) проверьте его точность. Для этого выставьте сопротивление в положении 200 Ом и замкните щупы между собой. В идеале на дисплее должны высветиться одни нули.

Машина при заряженном аккумуляторе может не заводиться из-за неисправной катушки зажигания

Если нет — просто запомните или запишите эту цифру, чтобы потом отнимать ее от результатов замеров в качестве погрешности.

  1. Извлеките все катушки из посадочных мест и очистите их от грязи. Проверьте катушки на предмет разрушения резиновых элементов. Ничего такого не должно быть — иначе сразу замена.
  2. «Прозвоните» первичную обмотку. Для этого подсоедините щупы тестера к контактам 1 и 3 разъема (крайние выводы). Полярность значения не имеет. Показания сопротивления должны составить около 0,5 Ом. Если есть обрыв обмотки, тестер покажет очень большое число, близкое к бесконечности.
  3. Для замеров сопротивления «вторички» переключите омметр в положение 2000 кОм (2 мОм). В данном случае важна полярность: к пружинке внутри колпачка подключите красный провод, щуп черного провода установите на контакт 2 (посредине разъема). Сопротивление должно составить около 342 кОм.

Дорогие драйвчане, одна из причин плохого запуска двигателя является перегорание в ЭБУ силового ключа gb10nb37lz.

Но почему то в основном многие владельцы авто думают сразу что у них полетел Датчик Положения Коленчатого Вала, у меня когда то была данная проблема. Но и то из-за того что провод от датчика лежал на массе и при нагреве двигателя оплетка плавилась и происходил КЗ. В моем БЖ: www.drive2.ru/l/6251079/

И так, схема нашего зажигания:

1 – аккумуляторная батарея2 – выключатель зажигания3 – реле зажигания4 – свечи зажигания5 – модуль зажигания6 – контроллер7 – датчик положения коленчатого вала8 – задающий дискА – устройство согласования

Когда не заводиться автомобиль большинство сразу грешат на датчик положения коленчатого вала. Меняя его понимают что это не помогло. Проверяя колодку, провод это не дает не какого результата.Следующим действиям начинают побывать ставить новый модуль, или эбу это тоже не чего не дает.Машина так и не заводиться.

Все просто: просто датчик коленчатого вала имеет свое сопротивление, как и модуль зажигания прозвонив ее можно понять в исправном ли они состояние.Так же не забываем проверить предохранитель и главное реле. Далее проверяем свечи и брони провода, работает ли втягивающий на стартере ( просто положите на него руку, и если при заводке не бъет значит он). В ходе этой проверки можно понять что же не исправно.

Проверка Датчика Положения Коленчатого Вала:

2. Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.

Вывод: Датчик исправен.

Проверка цепи ДПКВ:При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала. Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.

Двигатели на автомобили этой марки в разные годы устанавливались различные. У одних автовладельцев стоят карбюраторные двигатели, а у других инжекторные. У двигателей разное количество клапанов и типы систем питания. Клапанов может быть восемь или шестнадцать. Моторы к ним собирали на основе старых двигателей 21083 и 21093.

Самым лучшим из них считается шестнадцатиклапанный ВАЗ 21124, объёмом 1,6 литра, с мощностью восемьдесят девять лошадиных сил.

Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!

Снятие: 1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «Замена аккумулятора» пункт 1)

2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.

Примечание! Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!

3) Далее отсоедините колодку проводов от модуля, для этого просто обхватите рукой и нажмите на фиксатор который на данной колодки вы нащупаете рукой в нижней её части, и после чего просто извлеките данную колодку и куда ни будь положите, чтобы не мешала.

4) Следом у вас остаётся два пути, либо же снять модуль вместе с кронштейном (Иногда это делается для того, чтобы добраться до каких ни будь других деталей, к примеру до сливной пробки охлаждающей жидкости из блока цилиндров) либо же снять его совершенно отдельно, это более удобно но в связи с этим кронштейн не будет давать доступ к другим деталям, в общём если вы заменяете один модуль, тогда снимайте только его без кронштейна, для этого разыщите гайки которые крепят модуль к кронштейну, кстати данные гайки могут быть разного типа а именно они могут быть типа шестигранных шпилек (В этом случае вам понадобиться шестигранник), так вот отверните все эти гайки и после чего снимите данный модуль с кронштейна.

5) Теперь поговорим о том, если вам нужно будет снять модуль совместно с кронштейном, во-первых вас предупредим то что болты которые крепят модуль за кронштейн очень неудобно расположены и тем самым вам придётся немного повозиться со снятие, но всё же за более детальной информацией по снятию модуля совместно с кронштейном, смотрите в статье: «Замена модуля на ВАЗ 2109», пункты 2-4.

Примечание! Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!

Установка: Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.

Примечание! Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!

На высоковольтных проводах есть пометки, так вот и на самом модуле тоже есть пометки, поэтому соответственно цифра 3 на проводе подсоединяется к выводу 3 на модуле и т.д.

Прозванивание проводки которая идёт на модуль:

Если у вас модуль будет полностью исправен, тогда мы вам рекомендуем ещё и прозвонить колодку проводов которая подсоединяется к нему, кто вить знает может с проводкой у вас, поэтому о том как прозвонить данную колодку смотрите внимательно в интересном видео-ролике чуть ниже, ах да кстати как вы уже заметили чтобы прозвонить проводку вам понадобиться прибор так называемый «Мульти-метр», поэтому им обязательно запаситесь а иначе ничего у вас не получиться сделать

Процесс проверки всех катушек зажигания на ВАЗ-2112

В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:

  1. Первым делом демонтируем каждую катушку из своего посадочного колодца.

Порядок демонтажа не имеет значения.

Если на нём имеются повреждения, меняем его

Сморим на её правильное расположение

Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.

  1. Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.

На мультиметре значение 00.3 ОМа — норма.

Значение в 00,8 ОМ отнимаем сопротивление мульметра и получается 00,5, что есть норма.

Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.

  1. Для этого переводим переключатель в режим 2000 кОм.
  2. Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки.
  3. Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке.

Подобные обозначения, говорят об исправности катушки зажигания.

Цифра «1» обозначает бесконечность и показывает неисправность катушки зажигания.

Ремонт модуля зажигания ВАЗ-2112 своими руками: фото, видео

Зачастую, при поломке модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 существует альтернативный способ – ремонт. Конечно, без должных знаний в автоэлектрике будет тяжело разобраться во всем схемах и коммуникациях. Эта статья максимально доступно расскажет, как отремонтировать модуль зажигания своими руками.

Конструкция модуля

Модуль зажигания

Прежде, чем приступить к ремонту модуля зажигания стоит разобраться, с чего он состоит. Итак, рассмотрим конструкцию данного элемента:

  1. Две катушки зажигания, которые генерируют высоковольтный импульс.
  2. Двухканальный коммутатор.

Если появились проблемы с работой модуля зажигания, тому есть причины. Стоит предупредить, что при этом неисправности контрольная лампа «Check Engine» загораться не будет: остановка двигателя, пропажа искры, перебои в работе силового агрегата и другое.

Цоколёвка микросхемы L497B (КР 1055ХП1, КР 1055ХП2и КР 1055ХП4) (назначение и расположение выводов L497B совпадает с L497D1)

Принципиальная схема двухканального коммутатора модуля зажигания 42.3705 (2112-3705010-02)

Элементы системы зажигания

Схема системы зажигания двигателя МеМЗ 3071/307

Для диагностики и ремонта необходимы базовые знания не только в обычной электрике, но и принципах автоэлектрики. Также, для успешного процесса потребуется навыки работы с цифровым мультиметром.

Схема проверки системы зажигания

Внешний вид и цоколёвка выводов модуля зажигания 42.3705 (2112-3705010-02)

Монтажная плата двухканального коммутатора модуля зажигания 42.3705 (2112-3705010-02) (Плата установлена на радиаторе)

Процесс ремонта

Зачастую, высоковольтный импульс пропадает во 2 и 3 цилиндрах. Итак, для начала ремонта модуля зажигания, конечно, понадобится его демонтаж. Для этого отключаем высоковольтные провода и откручиваем с креплений сам узел. Когда приготовительные операции совершены, можно приступить непосредственно к процессу ремонта:

  1. Отрываем алюминиевую пластину.

    При помощи отвертки открываем алюминиевую пластину

  2. Внутренний мир модуля зажигания достаточно богатый и сложный, на первый взгляд, но все намного проще. После открытия видно печатную плату в силиконе. Удаляем этот герметик. Провода из алюминия, которые соединяется с контактами разъемов и катушек порвались.

    Открываем крышку

  3. Разбираем компьютерную мышь, а точнее понадобятся только ее многожильные провода. С платы, также удаляем все соединения.

    Схема пайки проводов и расположение элементов на плат

  4. В схему модуля зажигания входят два коммутатора L497D1 и два транзистора по типу BU931, которые считаются достаточно мощными. Паяем все специальным флюсом по алюминию.

    Схема собранного модуля зажигания

  5. Для начала стоит припаять провода непосредственно к плате. А вот, припаять проводку к коллекторам транзисторов намного сложнее, так как они при изготовлении покрываются спецметаллом. Этот материал паять достаточно сложно. Сначала снимем с металла верхний слой. Перед спайкой, чтобы тепло не рассекалось нужно пластинку положить на плиту и разогреть до 180 градусов Цельсия.
  6. Теперь, к контактному модулю припаяем провода. Провод должен быть максимально коротким.
  7. Для изоляции места контактной пайки покрываем лаком. Можно использовать тот, что для ногтей.
  8. Проверяем готовое изделие на работоспособность.

    Модуль зажигания в окончательно собранном виде

Видео о ремонте модуля зажигания на ВАЗ-2112

https://youtube.com/watch?v=dS8dUaqLxIU

Как оказалось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно владеть базовыми знаниями в электронике и уметь держать паяльник в руках, все остальное дело техники.

Версия модуля на 8-ми клапанной ВАЗ-2112

На двенашку устанавливали два 8-клапанных мотора разного объёма — 1,5 и 1,6 л . Модули зажигания у этих моторов разные. Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010, а мотор объёмом 1600 кубов оборудован модулем 2111-3705010. Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Строение модуля

В его составе две катушки зажигания и два высоковольтных ключа-коммутатора. Катушки предназначены для создания высоковольтных импульсов.

По сути это простой трансформатор, у которого две обмотки: первичная, с напряжением индукции примерно пятьсот Вольт, и вторичная, с индуктивным напряжением как минимум в двадцать килоВольт. Помещено всё в один корпус с одним разъёмом для сигнальных проводов и четырьмя для высоковольтовых.


Строение модуля катушки зажигания Ваз 2112

Работа модуля зажигания основана на «принципе холостой искры». Модуль способен раздавать искру попарно: в первый и четвёртый, второй и третий цилиндры при передаче импульсов с электронного блока управления.

Всё что МЫ знаем о модуле зажигания (МЗ) 2112.

После написания поста о применении конденсаторов в цепи питания модуля зажигания встал вопрос от уважаемых подписчиков о надёжности системы, расчётах, думах.Где ЧУВАК расчёты?Ты что ОПУХ?Нельзя!Не надо!Так вот друзья!Я собрал информацию о данной детали системы зажигания со всех просторов всемирной паутины и решил разложить логически “по полкам”, расставить, так сказать, все точки над “И”.Ещё будут врезки собственные, из опыта использования данной детали и сжигания нескольких штук.Да…Да сжигания, так как Я имею автомобиль, а не автомобиль имеет…, но а если БЗДЫК обзовём ЭТО платным обучением.Собственно к теме…1.Внешний вид.

2.Каталожный номер.2112-3705010.3.Для чего служит?Модуль создаёт искру на свечах при помощи высокого напряжения, который генерирует из низкого.Свечи же в свою очередь воспламеняют бензо-воздушную смесь в цилиндрах, причём в строго определённый момент времени.Искра подаётся в цилиндры попарно, методом “холостой искры”.Это значит, что искрообразование происходит одновременно в двух “горшках”-в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).Именно “холостая” искра на работу двигателя и его характеристики влияния не оказывает.Такой принцип “пшик…пшик и бух” называется попарно-параллельным.4.Устройство.Он состоит из двух катушек с замкнутым магнитопроводом (для 1-4 и 2-3 цилиндров) и двухканального коммутатора в едином корпусе, отсюда и название “МОДУЛЬ”.Теперь детально:О катушках.От сечения проволоки и качества изоляции (лакировки)в первичной и вторичной обмотках зависит их мощность и надёжность.Некоторые производители используют “тонкую” проволоку или снижают количество витков и как следствие перегорание обмотки, а там и бесконечное сопротивление.От качества изоляции (лакировки) наше пресловутое КЗ.За таким параметром катушек как ВРЕМЯ НАКОПЛЕНИЯ ЭНЕРГИИ следит ЭБУ.Как?Да всё просто задано в прошивке.

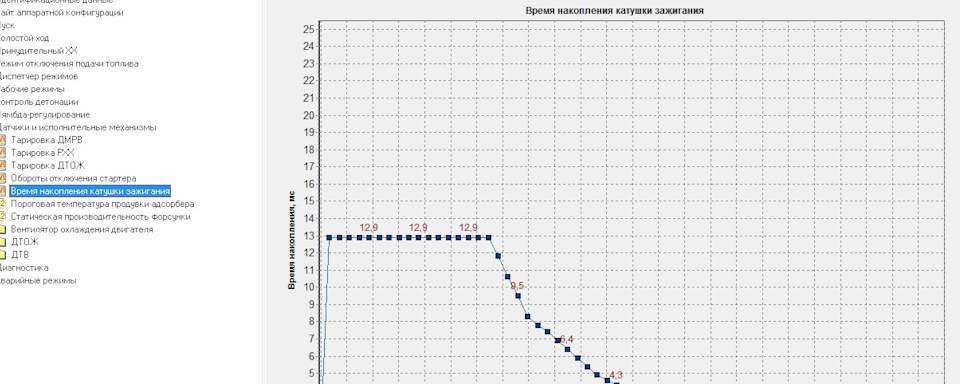

“На пальцах”-Увеличиваем время накопления-катушка греется и сгорает, уменьшаем-падает энергия искры.

О двухканальном коммутаторе.Состоит он виде микрух L497D1 и силовых транзисторов BU931.Смотрим Datasheet на L497D1-это DC/DC импульсный преобразователь, причём понижающий.Другими словами напряжение на выходе зависит от напряжения на входе.Из характеристик видно, что напряжение на выходе равно от 3,3V до 50V и 1,5A по току, да ещё и 300кГц частотой.А каково напряжение на входе?”Переводчик” нах не нужен-чёрно по белому от 8 до 55V.Ответ на первую “какаську” получен-МОДУЛЬ МОЖНО ПИТАТЬ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ.Смотрим на вторую составляющую BU931.Datasheet.Как известно транзистор-это электронный включатель-выключатель, малым током коммутирует высокий.Из Datasheet-а видно напряжение коммутации до 400V и 15A.А вот напряжение “насыщения”, когда транзистор открывается начинается от 5V.Ответ на вторую “какаську”-МОДУЛЬ МОЖНО ПИТАТЬ ПОВЫШЕННЫМ НАПРЯЖЕНИЕМ.5.Схемы.

6.Производители.Отечественные и Китай++.Импортные-выделю качественные-HUCO, TESLA, BREMI, AT Programm.7.Чем проверить на работоспособность?а)мультиметром.Проверяется только вторичная обмотка на предмет КЗ или на сопротивление.Должно быть около 5,4 кОм.Хотя встречаются так называемые “бодрые” с 3,4 кОм фирмы СОАТЭ.б)Стендом ЦНТ-СПМЗ-3Как?Ответы в моём БЖ.в)Осциллографом.Это уже “для гурманов”8.ТТХ.За этим обратимся на оф.сайт фирмы скажем СОАТЭ.Они подходят для моторов “сток” или “около сток”.9.Недостатки.а)Не ремонтопригоден, хотя под вопросом, но всё же.б)Применена пайка по алюминию, отсюда его и чертовская ненадёжность.в)из “Б” вытекает-Боится высоких температур.г)Не выдерживает работу на “нулевых проводах”д)Не выдерживает работу на свечах с “нулевым сопротивлением”.Список можно ТРА…ТА…ТА до бесконечности.

Если КТО решил модуль 2112 эксплуатировать достаточно придерживаться нескольких правил.1. Обязательно перенесите модуль с крышки ГБЦ или подальше от двигателя – он ужасно не любит перегревов.2

Подходите с особым вниманием к состоянию ВВ проводов так как их пробой приводит к поломке МЗ.3. Меняйте вовремя свечи и обязательно следите за зазором, нельзя его превышать.4

Старайтесь на заведенном двигателе не снимать ВВ провода со свечей.5. Если Вы все таки решили оставить МЗ на старом месте не затягивайте сильно гайки крепления МЗ к крышке ГБЦ или кронштейну – это приводит к деформации алюминиевой пластины модуля о ребро теплоотвода – лопается керамическая плата управления.6. Не рекомендуется доводить обороты двигателя в зону отсечки, так как обесточивание (кратковременное) МЗ тоже может привести к его выходу из строя.
