Замена передних стоек амортизаторов на Рено Логан: видео от Логановодов

Ремонт передней подвески Рено Логан

3676 Просмотров

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.
    1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
    2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
    3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
    4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Инструмент:

  • Гаечный ключ рожковый 13 мм
  • Гаечный ключ накидной прямой 16 мм (2 шт.)
  • Гаечный ключ накидной прямой 18 мм (2 шт.)
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Опорные стойки
  • Домкрат
  • Отвертка ударная
  • Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Замена передних стоек на рено сандеро

Снимаем амортизаторную стойку для замены ее элементов. Разбираем амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника верхней опоры, пружины, буфера хода сжатия или амортизатора. В подкапотном пространстве…

…z-образным ключом «на 21» ослабляем затяжку гайки верхнего крепления амортизаторной стойки, удерживая шток амортизатора от проворачивания шестигранником «на 6». Снимаем колесо и надежно фиксируем автомобиль на подставке заводского изготовления. На автомобиле с ABS…

…накидным ключом «на 10» отворачиваем болт крепления держателя жгута проводов датчика скорости. Отводим держатель с жгутом проводов от стойки. Перед снятием стойки необходимо отделить ее от поворотного кулака. Для этого нужно извлечь болты, крепящие стойку к кулаку. Выходу нижнего болта мешает наконечник шланга тормозного механизма колеса.

Накидным ключом «на 13» отворачиваем верхний болт крепления суппорта к направляющему пальцу, удерживая палец от проворачивания ключом «на 17». Затем поворачиваем суппорт относительно нижнего направляющего пальца вперед настолько, чтобы потом можно было вынуть нижний болт крепления стойки к поворотному кулаку.

Головкой «на 18» отворачиваем гайку болта верхнего крепления стойки к поворотному кулаку, удерживая болт ключом того же размера. Аналогично отворачиваем гайку болта нижнего крепления стойки. Вынимаем болты или выбиваем их выколоткой из мягкого металла.

Выводим поворотный кулак из проушины кронштейна стойки. Удерживая стойку от падения, окончательно отворачиваем гайку ее верхнего крепления.

Снимаем амортизаторную стойку.

Снимаем резинометаллическую опорную шайбу верхнего крепления амортизаторной стойки. Для разборки стойки устанавливаем две стяжки пружин диаметрально противоположно друг другу, так чтобы они зацепляли четыре витка пружины.

Равномерно вращая винты стяжек, сжимаем пружину.

При работе со сжатой пружиной следует соблюдать осторожность. После того как пружина перестанет давить на опорные чашки…. …накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6»

…накидным ключом «на 27» отворачиваем гайку крепления верхней опоры, удерживая шток от проворачивания шестигранником «на 6».

Снимаем опору стойки…

…подшипник верхней опоры…

…и верхнюю чашку пружины. Снимаем пружину со стяжками…

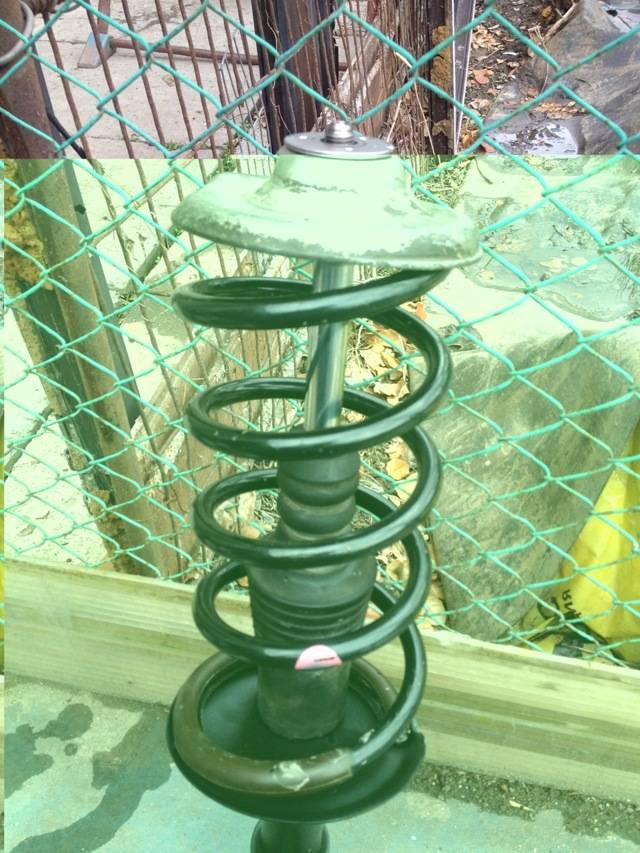

…буфер хода сжатия с защитным чехлом. Собираем и устанавливаем стойку в обратной последовательности. Пружину устанавливаем так…

…чтобы ее нижний виток упирался в выступ нижней чашки пружины… …а верхний виток упирался в подштамповку верхней чашки пружины. Гайку крепления верхней опоры стойки и гайки болтов крепления стойки к поворотному кулаку затягиваем предписанным моментом. Гайку крепления стойки к кузову окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Амортизаторы передние, даны ответы на вопросы

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Вас приветствует Альберт Аухадуллин. Давайте сегодня расскажу в рубрики авто эксплуатации ремонта автомобилей Renault Logan вам автолюбители про амортизаторы передние Рено Логан.

Я уже написал статью и создал видео сюжет о том, как заменить стойки передние Рено Логан теоретически. А сейчас решил, опираясь на ваши комментарии еще раз изучить передние стойки машины Логан.

Номера стойки передней автомобиля Рено Логан, производство Румыния

И так перед вами фото оригинальных амортизаторов передних Рено Логан от румынского производителя. Смотрите внимательнее автолюбители, виднеется на корпусе, фото значок «ромбик» логотипа Рено и надпись MADE LN UE (сделано в Евросоюзе); FRONT 03F08 .

Конструкторский номер: 8200779885-05; GP 27425 GAS PRESSUR ZED DO NOT OPEN.

Читаем вопросы Вячеслава и мои ответы:

  1. Вопрос Вячеслава: газ-масленые или масленые амортизаторы Рено Логан? Ответ: только газ-масленые, так как не пробивают по сравнению с маслеными амортизаторами.
  2. Вопрос: производитель стоек автомобилей Renault Logan, какой фирмы? Ответ: оригинальные от завода амортизаторы передние и задние «румынские», производство Румыния.
  3. Вопрос: сколько работают родные передние стойки? (на которых выезжает новая машина из автосалона). Ответ: зависит от того, как будите ездить и по каким дорогам, можно и за год «убить». Возьмём например на втором моем уже бывшем Логане амортизаторы на 120 тыс. км пробега были еще в хорошем состояние, когда делал проверку у мастера по ремонту амортизаторов.
  4. Вопрос: говорят, есть разница до 2009 года и после 2009 года? Ответ: Да, есть разница, после 2009 года чашки стоек под пружину стали устанавливать на машину Логан по диаметру больше.
  5. Вопрос: Нужно ли заехать на эстакаду делать развал схождения колес после замены амортизатора? Отвечаю: Желательно заехать, если большой пробег.
  6. Различие между стойками правое и левое есть? Ответ: различий нет, стойки одинаковые.
  7. Что нужно поменять еще: опоры, отбойники, чашки, подшипники или они в принципе не выходят из строя и можно, ограничится, только заменой амортизаторов? Ответ: можно заменить только подшипник опорный, если нет серьезных повреждений на остальных деталях (оригинальные заводские детали еще поработают не плохо).
  8. Какие родные стойки стоят газ-масленые или масленые и какой производитель? Ответ: родные от завода амортизаторы Рено Логан установлены газ-масленые, производитель «Румыния» MADE IN UE (сделано в Евросоюзе).
  9. Последний вопрос: ремонтируют или нет, то есть прокачивают или нет амортизаторы на Рено Логан? Мой ответ: ремонтируют и прокачивают мастера сервиса замены автомобильных стоек на иномарки, а также дают 6 месяцев гарантии.

Кстати вчера заехал по 9 вопросу на авто сервис замены стоек, где ремонтируют и прокачивают стойки на иномарки. Обратился к мастеру с вопросами, хотя он был сильно занят работой, но уделил немного мне времени, спасибо мастеру.

Читаем мои вопросы и ответы мастера:

  1. Мой вопрос мастеру: ремонтируют ли стойки Рено Логан? Ответ мастера: Да!
  2. Газ-масленые или масленые стойки? Отвечает мастер: только газ-масленые.
  3. Вопрос: стойка автомобиля пропускает масло, от чего и почему протекает? Ответ: направляющие штока износились и шток.
  4. Есть ли запчасти для ремонта на амортизаторы Рено Логан? Ответ мастера: да есть запчасти.

Затем мастер схватил из моих рук стойку и закрепил в какое-то устройство с проводами и датчиками. Данное устройство моделирует работу стойки автомобиля, и выдает через провода на компьютер результат работы, где программа показывает неисправности.

Технологическая канавка на штоке переднего амортизатора автомобиля Рено Логан

Через пять минут прокачки мастер отключил устройство и вернул мне амортизатор. Я спросил: каковы результаты диагностики, он мне ответил, что работает хорошо. Затем показал мне канавку на гладкой поверхности штока, указав причину протекания жидкости.

В конце беседы спросил у него, сколько будет стоить ремонт автомобиля с заменой деталей (запчастей) амортизатора переднего Рено Логан, он ответил 1000 рублей.

Вот и решайте сами уважаемые читатели блога сделать ремонт амортизаторов передних Рено Логан машины или купить новые. Видео:

Передние стойки на «Логан»: особенности конструкции и назначение

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены. На Логанах устанавливаются штатные амортизаторы газо-масляного типа румынского производства, замену которых желательно проводить на аналогичные. Причём у моделей 2004, 2005, 2006, 2007, 2008, 2009 г.в. есть некоторые конструктивные отличия от автомобилей, выпускаемых с 2009 года. На моделях фазы 2 (2010, 2011, 2012, 2013, 2014, 2015, 2021 и 2021 аутентик) чашки стоек отличаются большим диаметром. Это касается как седанов, так и универсалов (МСВ).

Главное предназначение амортизационных стоек — гашение вертикальных колебаний кузова и обеспечение безопасности на дороге. Неисправность амортизаторов можно определить по следующим изменениям в работе авто:

  • Левая и правая покрышки, как спереди, так и сзади, отличаются степенью износа.
  • Из стойки протекает масло.
  • На устройстве появилась коррозия.
  • При наборе скорости шумит подвеска, в этой ситуации виноваты изношенные крепёжные втулки, деформировавшиеся или треснувшие.
  • Повреждены крепления стоек.
  • Деформирован корпус амортизатора, затруднено движение поршня.
  • Изношен сальник, что приводит к утечкам масла.
  • Деформированы или изношены сайлентблоки, повышающие шумность работы подвески.
  • Неправильно расположен пружинный элемент.

Если при движении кузов начинает колебать вверх и вниз, то пора проверить стойки амортизатора спереди и сзади, а при обнаружении неисправности — сменить их. Проверка выполняется просто: в области стойки нужно надавить на кузов и резко отпустить — наличие раскачивания укажет на неисправность амортизатора и потерю жёсткости опоры.

При подозрении, что амортизаторы вышли из строя, обратите внимание на шток. Если из него выливается масло, то это явный признак необходимости замены передних стоек авто

Что касается эксплуатационных характеристик, то на заводских стойках удастся пройти до 120 тыс. км. При условии бережного стиля вождения и допустимого качества дорог, этот срок увеличится до 150 тыс. км. Еще одним немаловажным фактором, который влияет на срок службы, является фирма-производитель. Безусловно, Lemforder или другие запчасти, установленные с завода, проявят себя куда лучше, чем дешевые аналоги. Здесь уже решать вам: либо заплатить дороже, но проехать вдвое больше до следующей замены, либо сэкономить и менять стойки спустя 55-65 тыс. км.

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Для ремонта потребуется обзавестись таким набором инструментов:

  • торцовым ключом, размер которого «30»;
  • накидными ключами размерностью «16» и «18» (по 2 шт. каждого типоразмера);
  • молотком, монтировкой и отверткой с плоским профилем;
  • съемником.

Если подъемных устройств или ямы нет, то пользуемся домкратом и производится замена передних рычагов.

  1. Вывешиваем одну из сторон автомобиля, подставив под колеса задней оси упоры против скатывания, а под кузов страховочную подпорку. Активируем ручной тормоз.
  2. Снимаем колесо с Renault Logan (его крепеж должен быть заранее ослаблен).
  3. Откручиваем гайку, с помощью которой удерживается соединительная тяга. Извлекаем болт (сверху) и вынимаем эту тягу.
  4. Переходим к откручиванию болта, которым закреплен стабилизатор.
  1. Шаровой палец опоры фиксируется в поворотной цапфе с помощью болта, который стягивает «щеки» нижнего кронштейна. Откручиваем данный болт и вынимаем его из посадочного места.
  2. Для извлечения шаровой опоры из цапфы пользуемся съемником, а в его отсутствие монтировкой.
  3. Перемещаемся к демонтажу крепежа рычага к кронштейнам подрамника. Здесь откручиваем два болта и извлекаем их из втулок сайлентблоков.

На этом рычаг демонтирован. Теперь можно начинать установку нового изделия. Алгоритм ее выполнения обратен демонтажному процессу.

Во время затяжки соблюдаем регламентные моменты:

  • 105 Н*м – для крепежа рычага к подрамнику;
  • 62 Н*м – для болта и гайки фиксации шарового пальца в кулаке;
  • 21 Н*м – при установке соединительной тяги.

Завершив ремонтные действия с одной стороны авто Renault Logan, переходим к выполнению процесса со второй. Все действия выполняются аналогично. Замена передних рычагов завершена полностью.

Правильная диагностика подвески Рено Логан

Новый пыльник

Перед ремонтом ходовой части легкового авто нужно диагностировать неисправные узлы и элементы. Как это правильно сделать разберемся ниже:

  1. На повреждение опоры стоек указывает разница расстояния между стаканом и верхней опорой стойки. На обоих стаканах должно быть примерно одинаковое расстояние – 1-1,5 сантиметра. Руль при этом должен располагаться ровно. Попросите кого-нибудь покрутить руль, и положите при этом на опору руку. Заедания и треск – признак износа подшипника.
  2. С каждой стороны покачайте машину. Если амортизаторы исправны, колебания будут сразу гаситься. Также осмотрите стойки на наличие механических повреждений или масляных подтеков.
  3. Попробуйте расшатать тягу рулевого наконечника и шаровую, приложив усилия. Этот вид шарнирного соединения подразумевает плавное движение в стороны. Не должно быть вертикального люфта. То же самое сделайте со штангой стабилизатора. Любой люфт – признак износа втулок Рено Логан. Проверять стойку лучше, когда машина стоит на горизонтальной площадке.
  4. Посмотрите на сайлентблоки – они должны быть целыми, а не порванными. Отслоение втулок – можно проверить, пошатав рычаг. Даже незначительный люфт указывает на необходимость ремонта подвески Рено Логан.
  5. Визуально оцените состояние подрамника, тяги стабилизатора и рычага на предмет механических повреждений.

Все это вы можете проделать своими руками в гаражных условиях, после чего ремонт подвески Рено Логан вы сможете произвести правильно, сэкономив деньги на услугах сервисных центров.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

  • открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
  • снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
  • отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
  • теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Замена и диагностика опорного подшипника

Эта статья написана для пользователей, которые хотят расширить свои знания о ремонте подшипников автомобиля рено логан. Тут вы найдете ответы на такие вопросы как: Что такое опорный подшипник рено логан? Какие причины неисправности данной детали? Как заменить опорный подшипник?

Сейчас нет такого человека, который не знал бы о том, что любой автомобиль нуждается в регулярном техническом обслуживании. Но несмотря на это наверняка многие автолюбители забывают менять или вообще не знают о потребности замены опорного подшипника.

Хотя опорный подшипник и не является самой заметной автомобильной деталью, но в нормальном функционировании автомобиля он играет недалеко последнюю роль

Во время проведения ремонта сцепления на опорный подшипник автолюбители, почему-то очень редко обращают внимание, а это довольно часто приводит к неисправности всего автомобиля. В случае его поломки может повыситься не только уровень шума, но и полностью выйдет из строя сцепление, вследствии чего вашему автомобилю потребуется полный ремонт, а это не маленькие денежные затраты. Сегодня мы поговорим об опорном подшипнике автомобиля рено логан

Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

Сегодня мы поговорим об опорном подшипнике автомобиля рено логан. Итак, в представленной статье вы легко сможете найти ответы на такие довольно распространённые вопросы:

  • Опорный подшипник — как работает и его структура;
  • Основные виды опорного подшипника;
  • Конструкция опорных подшипников;
  • Опорный подшипник автомобиля рено логан — причины поломок;
  • Как правильно снять и заменить данную деталь автомобиля рено логан?

Опорный подшипник считается разновидностью подшипника качения, которые достаточно сильно распространены среди современных автомобилей. Такая популярность связана с упрощенным монтажом, восприятием комбинированных нагрузок, а также благодаря высокому уровню эксплуатационных характеристик.

Опорный подшипник — это часть опоры стойки переднего автомобильного амортизатора, отвечающего за осуществление вращения самой стойки вокруг своей собственной оси.

Данный подшипник применяется в конструкции передней подвески и обеспечивает возможность поворотов транспортного средства.

Опорный подшипник Рено Логан

Основные типы этой детали:

  • С встроенным внутренним или наружным кольцом;
  • С наружным кольцом, которое отделено для обеспечения вращения наружного кольца;
  • С внутренним кольцом, которое отделено для обеспечения вращения наружного кольца;
  • Одиночно-разделённый тип.

Распространённые причины неисправностей опорного подшипника автомобиля рено логан

Наверное, всем известно о том, что эта деталь является расходным материалом, который рано или поздно придётся заменить

Стоит обратить ваше внимание на то, что при определённых изменениях автомобиля подшипник может намного раньше выйти из строя. Такие последствия довольно часто встречаются после проведения тюнинга машины, а именно установление широких шин. При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки

При движении автомобиля с таким видом тюнинга, детали могут начать испытывать не предусмотренные разработчиками нагрузки.

Основные признаки поломок опорного подшипника автомобиля рено логан:

  • При наезде на какие-либо неровности дорожного покрытия слышится скрежет в районе амортизатора;
  • С самого начала движения, при совершении поворотов или торможения в районе колёс слышится специфический металлический скрежет, а руль немного уводит в сторону.

Замена опорного подшипника на автомобиле рено логан

Набор необходимых инструментов:

  • Шестигранник;
  • Домкрат;
  • Ключ с головкой на 18;
  • Рожковый ключ на 13;
  • Стяжка для снятия пружин.

Алгоритм проведения замены:

  1. Приподнимите машину при помощи домкрата;
  2. Ослабьте болтики крепежа колёс;
  3. Снимаем колёса с нужной нам стороны;
  4. Откручиваем гайку и снимаем стойку стабилизатора;
  5. При помощи шестигранника и рожкового ключа, немножко ослабьте гайку крепежа стойки к подушке;
  6. При помощи ключа с головкой на 18 открутите болтик крепежа стойки к поворотному кулаку;
  7. Отсоедините стойку от кулака;
  8. При помощи ключа на 13 откручиваем три болтика крепежа стойки и снимаем её;
  9. Зажмите стойку в тисках;
  10. При помощи стяжек сожмите пружину;
  11. При помощи шестигранника зафиксируйте шток и открутите гайку;
  12. Замените деталь и проведите обратную сборку.

Вам также может понравиться

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото. Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

  1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
  2. Поднимаем домкратом автомобиль, снимаем колесо.
  3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.
  1. Откручиваем резьбовое крепление кронштейна ключом №10.
  2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.
  1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
  2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.
  1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
  2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.
  1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
  2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

  1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
  2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото.
Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

  1. Установив пружину, наживляем верхнюю опорную тарелку.
  2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.
  1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
  2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
  3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

  • открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
  • снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
  • отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
  • теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Как выявить неисправность стоек амортизатора: наблюдаем за автомобилем

Для диагностики состояния стоек амортизатора не обязательно отправляться за помощью к СТО или полностью разбирать систему подвески – неисправность деталей можно определить по поведению автомобиля на дороге. Характерными признаками, требующими скорого ремонта, считаются:

  • Затруднительное маневрирование или сильный крен во время прохождения поворотов;
  • Наличие посторонних звуков, стуков или ударов в районе колеса во время преодоления препятствий;
  • Сильная вибронагруженность рулевого колеса или раскачивание кузова автомобиля при выходе на крейсерскую скорость;
  • Наличие подтеков масла после длительной стоянки под колесами автомобиля;
  • Наблюдается проблемы в момент экстренного торможения или замечается увеличение тормозного пути;
  • На шинах при условии правильного развала отслеживается неравномерный износ протектора.

При наличии одного или нескольких признаков на транспортном средстве рекомендуется провести осмотр подвески в целом – если автомобиль легко раскачивается на стойках или в конструкции присутствуют деформированные детали, рекомендуется в срочном порядке провести ремонт или замену комплектующих.

Последовательный порядок замены передних стоек

Задний амортизатор Логан – не слишком сложная в плане замены деталь. При малейшем намеке на неисправность или поломку, конечно же, необходимо выполнить замену. Мы подготовили для вас подробное руководство, согласно которому вы без труда справитесь с заменой самостоятельно:

  1. Первым делом установите автомобиль над смотровой ямой. Используйте домкрат, чтобы поднять задние колеса.
  2. На защитной арке, расположенной сзади, находится защитный кожух. Его необходимо демонтировать.
  3. Штока амортизатора крепится специальной гайкой. Используйте ключ на 16, чтобы снять данные защитный элемент. После этого у вас получится снять шайбу.
  4. Подымите автомобиль еще на несколько сантиметров. Аккурат под фиксатором амортизатора расположен болт фиксации. Сняв его, получится снять последний защитный элемент – опору амортизатора.
  5. Распорная втулка и резиновая подушка, расположенная аккурат под штоком, снимается очень просто после отвинчивания всех вышеописанных крепежей.
  6. Затем предстоит снять шайбу и буфер, который расположен прямо около защитного кожуха.
  7. За ними находится защитный колпак. Не удивляйтесь, ведь амортизатор – важная деталь подвески, поэтому она неспроста защищена целым рядом защитных элементов.
  8. Замените амортизатор и выполните описанные в этой главе пункте в обратном порядке для монтажа.

Как видим, замена производится проще простого. Следуя рекомендациям, которые мы собрали в этом материале, с большой долей вероятностью вы выполните ремонт быстро и качественно.

  1. Устанавливаем автомобиль на ровную поверхность. Замена задних стоек Замена передних стоек (амортизаторов) Рено Логан. Можно предварительно установить противооткатные башмаки или кирпичи под задние колёса.
  2. Открываем капот и с помощью накидного ключа на 21, фиксируя шестигранником шток от прокручивания, откручиваем гайку фиксатора стойки.

Для того чтобы открутить гайку, необходимо зафиксировать шток с помощью шестигранника.

Эту гайку необходимо лишь ослабить а не откручивать.

Для того чтобы легче открутить гайку, следует немного обработать её смазкой.

Так выглядит стойка когда болты от неё откручены.

Так выглядит стойка стянутая пружинами.

Поочерёдно разбираем стойку и производим замену всех необходимых деталей в обратном порядке.

А так выглядит вновь собранная стойка.

Источники

  • https://automagia.ru/parts/hodovka/damper/renault/
  • https://workoutcrew.ru/amortizatory-dlya-reno-logan-kakoy-stavit/
  • https://razborov.net/renault/perednie-amortizatory-na-reno-logan-kakie-luchshe.html
  • https://podveskamaster.ru/amortizatory/zadnie-amortizatory-reno-logan
  • https://NewLogan.ru/perednie-i-zadnie-amortizatory-reno-logan-kakie-luchshe-postavit-i-kak-pomenyat.html
  • https://max-lada.ru/renault/perednie-amortizatory-na-reno-logan-kakie-luchshe.html
  • https://dol-avto.ru/modeli/perednie-stojki-reno-logan-kakie-luchshe.html
  • https://remontiruemrenault.ru/marki-avto/kakie-perednie-stojki-luchshe-postavit-na-reno-logan-faza-2.html

Замена шаровой

Шаровая опора Рено Логан требует замены при повреждении защитного чехла или возникновении люфта в шарнире. Демонтируйте рычаг передней подвески в сборе с шаровой. Попеременно с разных сторон подденьте шлицевой отверткой корпус опоры под буртик, а затем выпрессуйте шаровую из отверстия рычага, опираясь на его ребро. Осмотрите проушину на предмет разрывов и трещин – ничего подобного быть не должно.

Перед монтажом новой шаровой хорошенько очистите посадочное отверстие от коррозии и грязи. Подложите инструментальную головку или трубу подходящего диаметра под рычаг и вставьте новую шаровую. Ударами молотком по оправке или головке запрессуйте опору в отверстие рычага. Последующая сборка производится в обратной последовательности.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
