Радиальные и диагональные шины – как тонкая нить решает «судьбу»?

Конструктивные особенности автопокрышек

Радиальный кордовый слой

Какие основные элементы шины, что значит радиальный и диагональный тип покрышек? Автопокрышка представляет собой метало-тканево-резиновую оболочку, имеющую определенную жесткость, устанавливаемую на обод колесного диска. Автошина обеспечивает площадь соприкосновения колеса с покрытием дороги, влияет на устойчивость, маневренность, быстроту торможения  автомобиля. При этом она может снижать шумность во время езды и гасить колебания, вызванные при езде по неровному дорожному покрытию, благодаря этому увеличивается комфорт при вождении, снижается риск ДТП.

Основными составляющими компонентами, формирующими конструкцию автошины, есть:

  1. Каркас — опорная часть конструкции автопокрышки, которая оказывает влияние на прочностные характеристики шины. На каркас действует давление воздуха и нагрузка, передаваемая от дорожного покрытия. Он должен быть достаточно жестким для предотвращения деформации авторезины. Его структура складывается из одного либо нескольких кордовых слоев. Корд представляет собой нити, прорезиненные и перетянутые определенным образом. Расположение указанных нитей в каркасе, разделяет автошины на два типа:
  • радиальные;
  • диагональные.
  1. Брекет — это составляющий элемент шины, располагаемый между протекторным слоем и каркасом. Представляет собой утолщенный слой резины (либо скрещенные слои металлического или полимерного корда), препятствующий механическим воздействиям, образованию прорезов, проколов. Также с его помощью автошине придается дополнительная жесткость.
  2. Протекторный слой. Обеспечивает сцепление авторезины с дорожным покрытием, препятствует повреждению каркаса. Представляет собой слой резины, имеющий определенный рисунок.
  3. Борт. Благодаря ему обеспечивается герметичное прилегание шины к автомобильному диску. Он состоит из бортовых колец, а также воздухонепроницаемой резины (если речь идет о бескамерных шинах). Отличается небольшой массой и высокой надежностью.

Все эти составные части влияют на свойства автопокрышек, сказываются на их эксплуатации.

Рекомендуем посмотреть видео конструкции радиальных и диагональных камерных и бескамерных шин:

Особенности диагональных шин

Популярность диагональных шин пришлась на пятидесятые-шестидесятые годы прошлого века. На сегодняшний день их востребованность значительно снизилась, некоторые производители считают их откровенно устаревшими.

Преимуществом диагональных покрышек является то, что они имеют прочные стенки с несколькими слоями армированного корда. Поэтому они отлично преодолевают любые препятствия на своем пути, включая бездорожье. Они также не боятся боковых повреждений.

Тогда что же не так с диагональными шинами, и почему сегодня они практически не выпускаются? К сожалению, сегодня они морально устарели. В современных реалиях их эксплуатируют только на внедорожных автомобилях, поскольку они способны выдерживать сложные дорожные условия.

Особенности покрышек

И диагональные, и радиальные шины для легковых автомобилей выполнены из специальной резины, которая сделана из каучука (искусственного или натурального). При этом основа изготовлена из кордовой ткани — плотно свитых нитей из текстильного, полимерного, металлического материала, расположенных чаще всего продольно и ответственных за прочность.

Снаружи есть брекер — залог жесткости и компенсатор ударов. Он закрыт протектором, отвечающим за качество сцепления с дорожным полотном. Для лучшего контакта на поверхность резины нанесен рисунок, он образует узор из канавок и шашечек, чтобы эффективно отводить грязь и воду.

Важный элемент, которым обладает и радиальный, и диагональный каркас шин – это борт, обеспечивающий достаточно плотное прилегание к ободу.

Визуальное восприятие покрышки зависит главным образом от рисунка протектора. При одинаковом с виду узоре оба варианта будут похожи между собой внешне. Как же их не спутать, особенно новичку? Это как раз та ситуация, когда нужно посмотреть на маркировку и отыскать в артикуле R (в 90% случаев) или D. Это даст вам представление о характере исполнения корда. Давайте разберемся, почему этот момент принципиально важен.

Главное отличие – направление армирующих элементов

В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.

В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

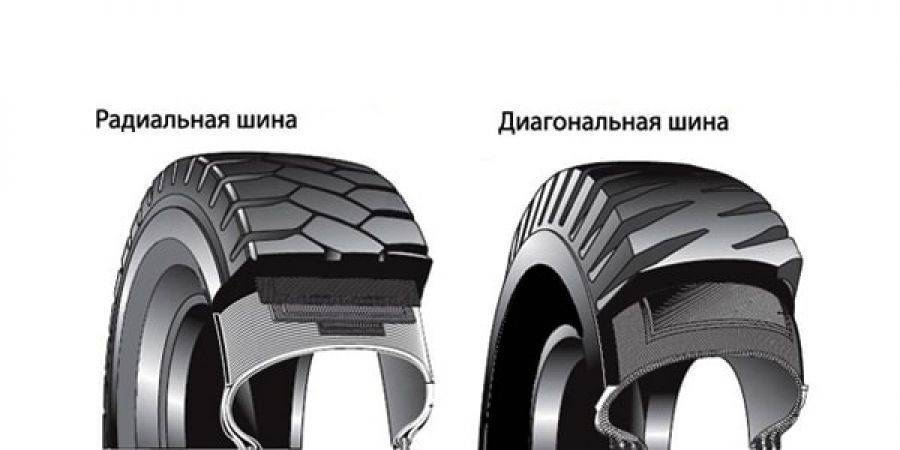

На картинке: Диагональная и радиальная шина в разрезе.

Практические преимущества каждого типа шин для сельхозтехники

  • Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
  • Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
  • В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
  • С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

На картинке: Пятно контакта для диагональной и радиальной шин.

Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!

У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.

Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.На видео: Разница между радиальной и диагональной покрышками (0:54сек).Статья подготовлена по заказу сайт Автор статьи: Абдрахманов А. Н.

Почитайте, получилось интересно. Кстати там еще и таблицы есть. Сегодня я хочу поговорить о диагональных и радиальных покрышках. Понятно, что тема избитая и очень много информации в интернете по этому вопросу. Однако очень много заумных статей написанных техническим языком, не совсем понятным для обычного обывателя. Сегодня я постараюсь рассказать о их строении, простым человеческим языком. НЕ буду тянуть, начнем…

Первый тип (расположение нитей в конструкции по диагонали) сейчас очень редко можно встретить на дорогах. «Почему?» – зададите вы вопрос. Да все просто, преимуществ у радиальных типов гораздо больше, поэтому многие, да практически все производители отказываются от производства диагональных шин. Поговорим о названии.

Откуда пошло такое название диагональные и радиальные покрышки? Это идет от строения самой резины. Основа любого колеса — это каркас, который делается из слоев, в котором есть тканевые нити. Именно тканевые нити дают необходимую прочность и устойчивость конструкции. Это основа колеса. Далее идет так называемый верхний слой, на котором построен сам протектор, так называемый БРЕКЕР, в который вживлен металлический силовой корд, это и есть силовая часть любого колеса. Различия кроются именно в нижнем первом слое. А точнее в его направлении в конструкции.

Строение шины

Технология Flat

Попытки решить эту проблему привели к появлению так называемой «беспрокольной» резины, она же – Run Flat шина.

Существует две технологии Run Flat, применяемых на автомобилях. Первая из них – усиление боковин. Благодаря увеличению жесткости боковин, при стравливании воздуха вес авто начинает на себе удерживать именно боковины. Благодаря этой технологии на колесе без воздуха можно преодолеть до 100 км пути при сравнительно неплохой скорости – до 80 км/ч.


Технология run flat

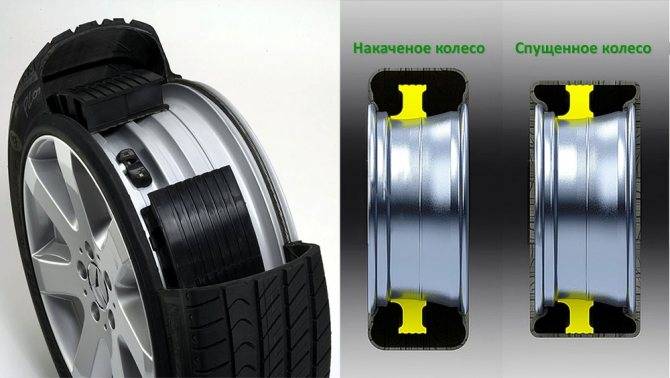

Вторая технология – использование поддерживающего кольца. Это кольцо, изготовленное из высокопрочного пластика или металла, устанавливается и фиксируется на диске внутри шины. В случае прокола колеса, при стравливании воздуха, колесо начинает опираться на кольцо, что позволяет продолжать движение без возможного повреждения диска. Несмотря на то, что кольцо изготовлено из твердых материалов, шумность при движении повышается не сильно, поскольку между дорогой и кольцом постоянно находится прослойка резины.


Технология Run Flat действительно позволяет решить проблему с проколами. Но в случае с колесами, имеющими усиленные боковины, то они не помогут при сильном порезе боковины. А колеса с поддерживающим кольцом стоят дорого и для обслуживания требуют специализированное оборудование.

Стоит отметить, что Run Flat – это общее обозначение технологии беспрокольных шин. Производители же зачастую используют свое обозначение такой резины, что создает определенную путаницу.

Отличие радиальной авторезины от диагональной

Что значит радиальная шина, и какое у нее различие с диагональной? Разница между шинами проявляется в разном типе корда. В радиальных шинах нити корда расположены под прямым углом к радиусу колес, они между собой не пересекаются. Радиальные автошины выпускают с металлокордом, или с кордом из текстильных волокон в брекере. Конструкция таких шин позволяет снижать внутреннее напряжение корда, что положительно влияет на ходовые качества и безопасность при движении, повышается управляемость транспорта за счёт большего сцепление с дорогой, изнашивается шина более равномерно.

Дополнительная информация!

Радиальные автопокрышки выпускаются бескамерные, оснащены одним бортовым кольцом, диагональные – в основном с камерой.

Радиальные автопокрышки для легковых машин всё больше вытесняют диагональные, так как имеют больше преимуществ над ними. За все время своей эксплуатации они показали лучшие результаты, чем диагональные:

  • отличная износостойкость;
  • длительный период эксплуатации;
  • низкое сопротивление качению;
  • уменьшенный расход топлива;
  • оптимальная управляемость;
  • надежное сцепление;
  • легкость шины;
  • выносливость к нагрузкам;
  • теплопроводность.

Вам это будет интересно О золотниках автомобильных: для бескамерных шин, замена на новые

У данного типа резины есть и недостатки, к которым относятся высокая стоимость и уязвимость боковой части шины к механическому воздействию. В устройстве диагональных шин чаще всего встречаются несколько слоев корда, нити которых направлены по диагонали. Количество слоёв может быть (от 2 до

Расположение волокна в несколько слоёв делает шину гораздо тяжелее. При этом снижаются несущие способности, безопасность скорости движения автотранспорта.

Все проведенные тесты показали, что радиальные шины лучше, чем диагональные. Тот факт, что в продаже практически отсутствует диагональная легковая авторезина, доказывает её худшие качества:

  • отличаются более высоким сопротивлением качению;
  • они имеют гораздо меньший срок службы;
  • выдерживают меньшую нагрузку;
  • менее устойчивы к износу;
  • имеют синтетический каркас с меньшей теплопроводностью;
  • больший вес.

Положительные качества также присутствуют в этой конструкции. Перекрещивающиеся слои корда придают изделию равномерную прочность по всему профилю. Боковые стенки автопокрышки очень прочные, их сложно повредить, они уменьшают ударные нагрузки на транспорт.

Обратите внимание!

Диагональные автопокрышки в основном используются для многих грузовых машин, в том числе и с высокой проходимостью, и спецтранспорта.

Шины для спецтранспорта

Радиальная конструкция шины

Все нити ее каркаса параллельно идут к профилю от боковины — они не пересекаются ни в одном из слоев

Именно на эту особенность и следует обратить внимание, она является ключевой и влияет на эксплуатационные характеристики покрышки (о чем отдельно скажем ниже)

Уточним: на борту не обязательно будет указано сокращение. Некоторые производители пишут полностью слово Radial, а также TUBELESS. Это делается для того, чтобы не запутать потребителя, потому что в маркировке рядом с литерой R обычно присутствуют размеры, и буква визуально теряется. Например, код 195/65 R15 говорит нам об актуальной 195-миллиметровой ширине, высоте в 65% от этой цифры и о пятнадцати дюймовом диаметре диска.

Преимущества радиальных шин перед диагональными

Описанный вариант исполнения обеспечивает:

  • Сравнительно долгий эксплуатационный ресурс, даже в жестких температурно-климатических условиях.
  • Лучший отвод выделяющегося при трении тепла за счет малого количества брекерных слоев, что снижает истирание при скоростной езде.
  • Незначительная сопротивляемость качению положительно влияет на управляемость транспортного средства.
  • Меньший вес, вследствие чего экономичный расход горюче-смазочных материалов и сниженная нагрузка на трансмиссию.
  • Безопасность при повреждении – если проколоть радиальные бескамерные грузовые шины, давление в них быстро упадет. Это позволит без дополнительных рисков добраться до СТО.
  • Широкое пятно контакта, за счет которого протектор при любом узоре надежнее сцепляется с дорожным покрытием (даже с заснеженным, мокрым или обледенелым). В результате поведение машины на трассе меньше зависит от погодных условий.

Именно поэтому в 90% случаев на резине мы будем видеть литеру R.

Минусы данного типа покрышек

Ради максимально объективной оценки рассмотрим не только положительные стороны, но и недостатки:

  • Боковина обычно не очень хорошо защищена от случайных порезов и плохо переносит кратковременные значительные перегрузки, поэтому попадание в яму при движении на высокой скорости или неосторожный наезд на подвернувшийся бордюр могут стать проблемой. Эти ситуации чреваты продавливанием до диска, сопутствующим разрушением синтетических волокон и появлением «грыжи».
  • Дороже изделий с маркировкой D, даже несмотря на то, что в них сегодня нет дефицита и большинство производителей широко представляют всевозможные их вариации.
  • Практически каждое повреждение оборачивается заменой, плохо поддаются ремонту.

Диагональные шины

Диагональные шины всегда имеют минимум два слоя корда. Каркас образуется нитями, идущими под углом в 35°-55° по отношению к радиусу автошины. Причем слои размещаются таким образом, чтобы последующий был под углом к предыдущему.

Подобная конструкция создает надежный каркас, устойчивый к повреждениям, ударам. Диагональные шины имеют более мягкий ход, они эффективнее снижают нагрузки на неподрессоренные элементы подвески.

Наличие нескольких слоев корда делает покрышку устойчивой ко многим повреждениям. Порезы встречаются нечасто. Даже если надрез произошел, можно без проблем его восстановить. Даже если повреждена боковина, автошину можно использовать дальше после соответствующего ремонта. Именно поэтому, диагональные автошины применяют на спецтехнике, внедорожниках.

Перечислим наиболее очевидные преимущества диагональной авторезины.

  • Затраты на создание невелики. Итоговая цена покрышек маленькая.
  • Эффективно гасят удары при наезде на препятствия.
  • Хорошо противостоят повреждениям.
  • Отлично чувствуют себя на бездорожье, этому способствует более высокий рисунок протектора.

Подобные отличия в конструкции от радиальной авторезины приводят к тому, что диагональная шина имеет и серьезные недостатки.

  • При нагрузках протектор сильно деформируется. В итоге сцепление с дорогой ухудшается. Рисунок изнашивается неравномерно.
  • Управляемость снижена.
  • В процессе эксплуатации нити корда постоянно смещаются друг относительно друга. Это приводит к повышенному нагреву покрышки. Диагональные шины не используются для движения на больших скоростях.
  • Необходимость делать несколько слоев корда приводит к повышенной массе.
  • Наличие высокого протектора делает автошины шумными.

На данный момент шины с диагональной конструкцией практически не используются. Их можно встретить только в спецтехнике.

Главное отличие – направление армирующих элементов

В диагональных шинах корд уложен под углом к направлению качения колеса. Несущий каркас состоит из полимерных или текстильных нитей, укладывается четное количество слоев во взаимно перекрещивающихся направлениях. Подобная технология обеспечивает одинаковую жесткость всех частей покрышки: протектора, боковин, плечевых зон.

В радиальных шинах корд изготавливают из стальных и нейлоновых нитей. Кордовые нити расположены перпендикулярно к направлению движения транспортного средства. Нити идут от борта к борту покрышки под прямым углом, армирование укладывается в один слой. Часть покрышки, контактирующая с дорожным полотном, обязательно усиливается дополнительным кордовым поясом – брекером.

На картинке: Диагональная и радиальная шина в разрезе.

Практические преимущества каждого типа шин для сельхозтехники

  • Меньший вес радиальных покрышек позволяет снизить расход горючего, что в условиях постоянно дорожающих ГСМ – весомое преимущество. Более легкие шины оказывают меньшую нагрузку на ходовую часть, что положительно сказывается на ресурсе техники. Также следует учесть большую грузоподъемность: для одной и той же работы потребуется более легкая радиальная покрышка.
  • Радиальные шины отличаются большей мягкостью, увеличенное пятно контакта с поверхностью дороги улучшает управляемость. При движении по бездорожью большее количество грунтозацепов протектора контактирует с грязью, колеса не буксуют, это повышает проходимость техники, снижает потребление горючего. Более мягкие радиальные шины меньше уплотняют структуру почвы, не повреждают корни растений.
  • В диагональных покрышках при движении на больших скоростях слои корда, особенно на боковинах, взаимно смещаются, возникает трение, что повышает температуру. Поэтому на такой резине разрешено разгоняться не быстрее 40 км/ч. В более тонких и монолитных радиальных шинах подобной проблемы нет: боковая часть работает как одно целое. Благодаря такому преимуществу радиальные покрышки разрешено эксплуатировать на скорости до 65 км/ч.
  • С нагрузкой такая же ситуация – радиальная резина способна выдерживать больший на 15-20% вес, чем аналогичная по размеру шина с диагональным кордом. К Примеру: на Вашем погрузчике с телескопической стрелой установлен ковш для сыпучих материалов. Если техника оснащена радиальными покрышками, можно каждый раз захватывать на 20% больший объем груза, что существенно ускоряет работу.

На картинке: Пятно контакта для диагональной и радиальной шин.

Всё, бежим за радиальными шинами для сельхозтехники и тракторов? Не все так просто!

У диагональных покрышек есть свои преимущества. Эти изделия имеют меньшую стоимость, чем аналоги с радиальной структурой корда, так как проще в изготовлении. Также данные шины более устойчивы к повреждениям боковой части.

Корд из нескольких перекрещивающихся слоев придает изделию равномерную прочность по всему профилю. Диагональные шины имеют более крепкие боковины. Если вам приходится часто ездить в местах, где можно наткнуться на битый кирпич, металлолом, коряги и другие острые предметы, лучше остановите свой выбор на диагональных покрышках. Эти шины меньше страдают от порезов, задиров и прочих механических повреждений боковой части.На видео: Разница между радиальной и диагональной покрышками (0:54сек).Статья подготовлена по заказу сайт Автор статьи: Абдрахманов А. Н.

Почитайте, получилось интересно. Кстати там еще и таблицы есть. Сегодня я хочу поговорить о диагональных и радиальных покрышках. Понятно, что тема избитая и очень много информации в интернете по этому вопросу. Однако очень много заумных статей написанных техническим языком, не совсем понятным для обычного обывателя. Сегодня я постараюсь рассказать о их строении, простым человеческим языком. НЕ буду тянуть, начнем…

Первый тип (расположение нитей в конструкции по диагонали) сейчас очень редко можно встретить на дорогах. «Почему?» – зададите вы вопрос. Да все просто, преимуществ у радиальных типов гораздо больше, поэтому многие, да практически все производители отказываются от производства диагональных шин. Поговорим о названии.

Откуда пошло такое название диагональные и радиальные покрышки? Это идет от строения самой резины. Основа любого колеса — это каркас, который делается из слоев, в котором есть тканевые нити. Именно тканевые нити дают необходимую прочность и устойчивость конструкции. Это основа колеса. Далее идет так называемый верхний слой, на котором построен сам протектор, так называемый БРЕКЕР, в который вживлен металлический силовой корд, это и есть силовая часть любого колеса. Различия кроются именно в нижнем первом слое. А точнее в его направлении в конструкции.

Строение шины

Шинные инновации

Европейские сельхозпроизводители отныне располагают возможностью «переобуть» свою спецтехнику в радиальные шины специального назначения, разработанные компанией Continental. Это первая модель радиальных шин премиум класса входит в новую линейку германского производителя шин и автокомпонентов. Сельскохозяйственная отрасль для подобной специализации – это обширная сфера деятельности, обладающая огромным потенциалом. В целом, специализированная продукция пользуется повышенным спросом, если отвечает всем требованиям, предъявляемыми владельцами спецтехники.

Первым опытом Continental в данном направлении стали шины, предназначенные для спецтехники, используемой при выполнении портовых и землеройных работ. Для сельскохозяйственной колёсной техники разработали универсальную продукцию: Tractor70 и Tractor85. Стандартный подход компенсирует инновационный материал, N.flex. Это абсолютно новая технология, которая является собственностью Continental. Специально подготовленный нейлон является основой радиального каркаса. Прочность конструкции обусловлена закрученными в несколько тысяч раз нитями корда. Достигнутая таким образом эластичность и гибкость придаёт корпусу повышенную упругость, исключая образование на агрошинах плоских участков. Это явление свойственно для продукции многих производителей. Оно возникает в связи с деформацией материала, который используется при изготовлении каркаса шин. Форма шины приходит в первоначальную норму лишь при повышенной температуре. Нагрев происходит в процессе эксплуатации трактора.

Как верно выбрать?

Рассматривая типы шин, помните об общих правилах, которых стоит придерживаться в момент покупки:

Определяться следует с учетом сезонности, то есть в зависимости от температурного режима эксплуатации отдавать предпочтение зимней, летней или всепогодной резине. Первая рассчитана на морозы, заснеженные и обледенелые трассы, вторая отличается хорошим сцеплением с дорожным полотном, но теряет эти положительные свойства при +7℃ и ниже

Третьи универсальны и ориентированы на погоду с +6…+11℃.
Стоит обращать внимание не только на номинальный размер, но и на высоту протектора, которая больше у шипованных вариантов.
Не рекомендуется устанавливать диагональные модели совместно с радиальными — шины автомобиля и спереди, и сзади должны быть одного типа.
Доступность не главное. Помните: чем дешевле резина, тем хуже состав ее смеси и структура корда, что влечет за собой неприятные последствия.
Следует останавливаться на изделии с направленным узором, если в местах частых поездок традиционно выпадают значительные осадки.
На грунтовые и достаточно вязкие дорогие ориентированы покрышки с завышенным протектором.
При скоростной и агрессивной манере езды выбирайте вариант с малым количеством ламелей по горизонтали.
Учитывайте, чем толще слой истираемого покрытия, тем больше шума, и наоборот.
