Радиоантенна для автомобиля – необходимость или традиция?

Что это за услуга?

От выбора типа автомобильной антенны, места ее установки, соблюдения правил подключения во многом зависит качество приема сигнала. Антенны классифицируются:

  • радио-, телевизионные антенны, антенны связи;
  • пассивные и активные;
  • наружные и внутренние.

В некоторых моделях автомобилей (сейчас крайне редко) применяются выдвижные антенны. В большинстве случаев автолюбители приобретают стандартный комплект для установки антенны: непосредственно антенный модуль, крепеж, высокочастотный экранированный сигнальный кабель, разъем. Чтобы качественно установить антенну, необходимо правильно выбрать место установки, произвести подключение высокочастотного кабеля в точном соответствии с инструкцией, осуществить надежное соединение с приемником сигнала.

Квалифицированная установка антенны на автомобиль обеспечивает ее безотказное функционирование и безупречную работу приемники. Работы осуществляются в удобном для клиента месте, куда он вызывает мастера по телефону. Данная услуга предусматривает выполнение ряда операций:

  1. Подготовка изделия и автомобиля к монтажу устройства.
  2. Инсталляция антенны в строгом соответствии с инструкцией.
  3. Прокладка кабеля и подключение изделия к приемнику и при необходимости к бортовой сети.
  4. Проверка работоспособности устройства.

Процесс установки антенны автомобильной зависит от ее типа: внутренняя или наружная, а также особенностей конструкции транспортного средства. Наши мастера имеют необходимый навык инсталляции и коммутации обоих видов устройств отечественных и иностранных производителей.

Монтаж и подключение внутренней активной антенны

Изделия такого рода пользуются популярностью у автолюбителей и отличаются достаточно высокой чувствительностью. При установке внутрисалонных активных антенн мастер выполняет следующие действия:

  • Осматривает изделие и автомобиль и согласует с заказчиком место монтажа на лобовом стекле.
  • Производит разметку и подготовку поверхности к установке антенны.
  • Наклеивает устройство и осуществляет прокладку кабеля к приемнику.
  • Осуществляет подключение устройства и проверку его функционирования.

На современных машинах помимо радиоприемников и телевизоров широко используются навигаторы разных стандартов. Наши специалисты точно знают, куда установить GPS антенну в авто, для обеспечения устойчивой работы прибора. Монтаж осуществляется в соответствии с рекомендациями производителя.

Инсталляция наружной антенны

Внешние устройства, обеспечивающие работу радио и телевизионных приемников, обладают лучшей чувствительностью, нежели внутрисалонные. Мастер сервиса «Мой Механик» может дать квалифицированную консультацию как установить врезную антенну на авто и правильно ее подключить. Последовательность монтажа устройства такая:

  • Определение места установки и согласование его с заказчиком.
  • Выполнение подготовительных операций.
  • Собственно установка антенны.
  • Подключение ее к приемнику и проверка функционирования.

Сотрудничество с нашей компанией обеспечивает правильность инсталляции антенн разных систем с сохранением гарантийных обязательств.

Классификация автомобильных антенн

Итак, как выбрать качественную автомобильную антенну и при этом не попасть впросак?

Для начала немного теории. Все автоантенны делятся на две большие категории: пассивные и активные. Последние комплектуются усилителем, требующим наличия автономного питания. Обычно их устанавливают на заднее или лобовое стекло, поскольку на металлической поверхности качество приёма ради сигнала ухудшается.

Второй важный недостаток активных антенн – если с передающим трактом или усилителем что-то случается, такая антенна становится абсолютно бесполезной.

По вышеперечисленным причинам гораздо большее распространение получили пассивные антенны, для которых локация не важна, но имеет значение качество передающего кабеля. Как правило, это экранированный провод, вывод которого подключается либо непосредственно к автомагнитоле, либо опосредовано через согласующее устройство.

Второй критерий выбора – способ размещения, внутри автомобиля или снаружи.

Третий – способ монтажа, здесь доступных вариантов намного больше:

  • на магнитах;
  • с помощью присосок;
  • врезной монтаж;
  • на струбцине;
  • резьбовое крепление.

Наружные антенны – преимущественно пассивного типа, а относительно способа крепления справедливо утверждение: чем он проще, тем менее надёжен. Наружные антенны, независимо от места установки, подвержены влиянию внешних факторов – встречного ветра, осадков, агрессивных веществ. Если такая антенна оснащена усилителем, она сможет ловить достаточно удалённые радиостанции. Как правило, их монтируют в самой высокой точке транспортного средства. Для легкового авто это крыша, но многие автовладельцы предпочитают не нарушать целостность поверхности кузова, выбирая другую локацию или способ крепежа.

А вот для внутрисалонных антенн место размещения особого значения не имеет, поскольку они в большинстве своём комплектуются усилителем. Но усиление сигнала имеет и обратную сторону – искажение звука, и чем мощнее, тем хуже качество звучания. Можно, конечно, выключить активный режим, такая возможность у современных магнитол есть, но тогда и приём будет не такой уверенный. Не стоит забывать, что и стоимость внутренних антенн намного выше.

В силу озвученных особенностей однозначно ответить на вопрос, какая автомобильная антенна лучше ловит в каменных джунглях, а какая за городом, довольно затруднительно.

Поэтому имеет смысл при выборе антенны познакомиться с рейтингом моделей в обеих категориях устройств.

Как подключить и установить

При установке антенны на автомобиль и настройке прибора выполняют такие действия:

  1. Выбирают место монтажа. Рекомендуется размещать устройство в центральной части крыши. Это препятствует искажению улавливаемых сигналов. Внутренние модели устанавливаются на заднем или лобовом стекле.
  2. Подключают питающий кабель. При составлении электроцепи используют предохранитель на 5 А.
  3. Подсоединение антенного провода. Подключение автомобильной антенны к медиасистеме осуществляется скрытым способом. К кузовным компонентам кабели прикрепляются пластиковыми стяжками.

После того как прибор будет подключен и настроен, можно приступать к выбору и сохранению радиостанций.

Когда приходится много времени проводить за рулем, то не обойтись без музыкального сопровождения в салоне. Так из радио можно узнать погоду, новости, и не скучать под выбранную музыку. Другие автомобильные антенны позволяют смотреть телевизор даже в цифровом качестве. Подобное оборудование устанавливается в маршрутки и такси, чтобы контролировать и корректировать работу этого транспорта из диспетчерской. Антенну можно прикрепить к стеклу на присоску или липучку. Существуют хорошие фиксаторы на магнитах, выдерживающие наружную установку, но требующие постоянно их снимать, покидая машину. Другие врезаются в корпус и крепятся с обратной стороны гайкой, становясь единым целым с кузовом. Чтобы разобраться какую антенну лучше купить в каждом конкретном случае, ниже приводится их обзор и рекомендации по выбору. Это поможет подобрать подходящий вариант и не переплатить за неиспользуемые функции.

Какую автомобильную антенну купить

Чтобы подобрать подходящий вариант автомобильной антенны, необходимо учесть условия эксплуатации (только в городе или часто за его пределами), ожидаемую функциональность и предпочитаемый вид крепления. Поэтому выбор можно осуществить так:

1. Если необходим минимум от антенны –слушать радио и новости в дороге, то подойдут простые и доступные модели Триада 55 Turbo или Bosch Autofun. Первая будет эффективна и за городом.

2. Водителям городских автобусов и маршруток, а также тем, кто проводит время ожидания в машине, пригодится антенна совместимая с телевизором, такая как Phantom TV Impulse или Automania Digital TV/FM.

3. Если требуется заменить «родную» врезную модель, которая пришла в негодность, то универсальной окажется Триада ВА Евро 65.

4. Таксистам будет полезной Lemm Turbo AT-2001, которая не только стабильно ловит радио даже за пределами города, но и хорошо транслирует сигнал по рации.

5. Если нужна супер функциональная антенна, совмещающая ряд возможностей, включая GPS, то лучшим вариантом будет FM Calearo ANT 77 27 085.

Друзьям это тоже будет интересно

Главная задача хорошей автомобильной антенны – качественный приём сигнала. Но какую именно модель выбрать — зависит от потребностей автомобилиста. Одним достаточно прослушивания радио, другие же хотят смотреть TV-программы и пользоваться в пути навигатором. Для третьих важна качественная работа с рацией

Поэтому перед покупкой важно определиться с бюджетом, техническими особенностями и местом монтажа устройства

Еще не так давно антенна диапазона 27 МГц была обязательным атрибутом таксиста, в дальних поездках может существенную помощь оказать GSM-антенна, позволяющая добиться уверенной телефонной связи на «глухих» участках трассы (таксистам, перешедшим теперь на мобильные приложения, тоже стоит присмотреться к этому классу). Для мультимедийного комплекса может понадобиться не только радиоантенна, улучшающая качество звучания музыки, но и телевизионная антенна.

Мы предлагаем вам рейтинг, в который вошли лучшие автомобильные антенны в различных номинациях

В таком многообразии трудно разобраться, поэтому мы в рейтинг включим по несколько образцов каждого класса, которые можно назвать наиболее удачными и, что не менее важно, широко представленными в торговой сети

КатегорияМестоНаименованиеРейтингЦена
Лучшие антенны для автомобильной радиостанции1Alan X-Turbo 809.7 / 104 200
2MegaJet ML-145 MAG-1609.1 / 101 900
Лучшие радиоантенны для автомобиля1Bosch Autofun PRO9.5 / 10800
2SUPRA SAF-38.9 / 10320
Лучшие внешние GSM-антенны для автомобиля1ТРИАДА-26969.7 / 102 000
2Antey 9149.6 / 10470
Лучшие автомобильные ТВ-антенны1Триада 6909.4 / 101 000

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

  • обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
  • обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Mimo антенна 4g lte своими руками

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

  • врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
  • магнитному креплению, использующему магнитную подошву антенны;
  • штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

  • прочность закрепления прибора, снижающую вероятность его похищения;
  • стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

  • DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
  • PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

  • легкость выполнения установки либо демонтажа;
  • обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
  • емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
  • возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

  • низкую прочность фиксации на кузове;
  • легкость похищения;
  • возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

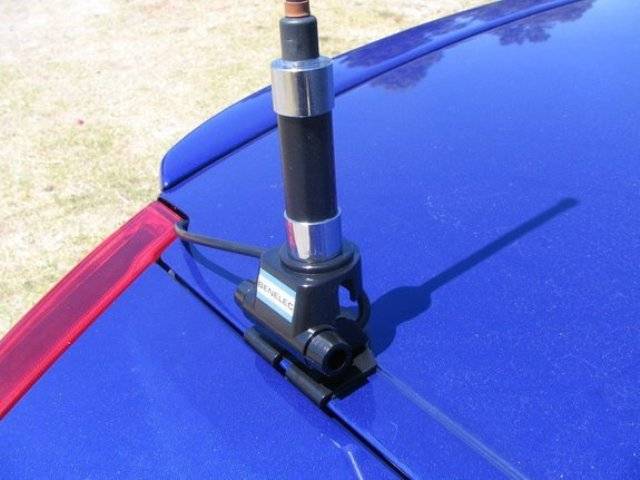

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

  • низкую механическую прочность;
  • затрудненную настройку и согласование АПРА.

Виды антенн для авто

На данный момент существует много разнообразных антенн, разделяющиеся по назначению, по месту установки, по типу усиления. По типу усиления антенны делаться на активные и пассивные.

Активная автомобильная антенна отличается от пассивной наличием усилителя, усиливающего сигнал и компенсирующего потери в кабеле, что приводит к улучшению сигнала. На самом деле активная автомобильная антенна практически равна по качеству приему сигнала пассивной, если конечно авто не находится в километре от вышки раздачи сигнала. В этом случае, конечно, пассивная антенна проигрывает. Как пассивная, так и активная антенна может располагаться как вне авто, так и внутри машины. При должно уровне длины, пассивная ловит сигнал ничем не хуже самого навороченного активного передатчика. По назначению антенны бывают:

  • Связными;
  • Телевизионными;
  • Радиопринимающими;
  • GPS;
  • All-in-one (все в одном).

Величина антенны для автомобильной рации в большей степени зависит от ее диапазона, посему антенны на 27 МГц такие длинные. Самые мощные их разновидности могут достигать в длину 2 метра, но по физике они должны быть на 40-50 см длиннее. Для компенсации различий в размерах между необходимой и реальной длиной, применяется катушка, находящаяся у основания. Для принятия сигнала бесперебойно антенны для авто вертикальные. Благодаря этому сигнал они могут принимать как вертикально, так и горизонтально при помощи корпуса авто.

Для приема ТВ сигнала используются цифровые антенны, которые часто принимают за полицейскую мигалку, но отличается она цветом. Данное устройство принимает сигналы до 900 МГц, крепится вне авто, на крыше, при помощи магнита. Провод же протягивается над дверью.

Антенная для радио компактна, выглядит снаружи как небольшой штырь для приема сигнала, очень напоминает антенну для связи, но раза в два короче. Часто такие антенны могут быть размером как ТВ антенна, поэтому их часто путают при покупке и покупают не то, что нужно.

Помимо вышеперечисленных видов антенн, существуют и иные, которые компактней, удобней или универсальней. Они имеют свои плюсы и минусы, к примеру, внутренние и внешние антенны. Внутренние антенны гораздо более просты в установке, тогда как внешние лучше ловят сигнал. Антенны для принятия разных сигналов состоят из 2-4 штырей, отвечающих за свой сигнал: TV, FM, связь, GPS.

Обзор популярных активных автомобильных антенн

Вот список активных внутрисалонных автомобильных антенн, популярных в 2021-м году:

Модель:Комплектация:Достоинства:Недостатки:
Bosch Autofun PROЭлемент приема радиосигнала; Корпус антенны из пластмассы; Гель для заземления устройства; Модуль-приемник; Наклейки из двухстороннего скотча; Крепление.Небольшие размеры; Качественно очищает радиосигнал; Качественная сборка; 3-метровый кабель.Дорого стоит; Если неправильно установить, то сильно греется.
Blaupunkt Autofun PROКрепление; Двухсторонний скотч; Корпус принимающего модуля; Саморезы; Заземляющая смазка (предотвращает от образования коррозии).Принимает сигналы в диапазоне ДВ, СВ, FM; Экранированный кабель длиной 2.9 метра; Качественно разделяет сигналы соответствующих диапазонов.Подсветка ярко светит.
Триада 100 GoldПринимающий модуль; Ленты с контуром приемного элемента, оснащенные двухсторонним скотчем.Прием сигналов на расстоянии до 150 километров; Не восприимчива к падению напряжения; Возможность работы в электроцепи с напряжением от 9 до 15 В; Оснащена двойным фильтром, предотвращающем образование помех от внутренней электроцепи авто; Качественная сборка; Большой рабочий ресурс.Кабель несколько короче от предыдущих вариантов – 2.5 метра.
Триада 150 GoldПринимающий модуль; Ленты с контуром приемного элемента, оснащенные двухсторонним скотчем, адаптированные под 90- или 180-градусный монтаж.По качеству сигнала за городом даже превосходит модели Bosch или Blaupunkt; Хорошее усиление и очистка сигнала; Способность ловить сигнал на расстоянии до 150 км до ретранслятора; Качественная сборка; Долговечность.Короткий кабель – 2.5 метра.

Вот список активных внешних автомобильных антенн, популярных в 2021-м году:

Модель:Комплект:Достоинства:Недостатки:
AVEL AVS001DVBA 020A12 BlackПриемный модуль; Встроенный усилитель; 5-метровый сигнальный кабель; Крепление с магнитами.Улавливает электромагнитные импульсы радиосигналов, преобразует их в электрические сигналы; Качественная сборка; Оригинальный дизайн; Качественный сигнал; Хорошо удерживается на кузове машины.Производитель предоставляет небольшой выбор цветов корпуса устройства.
Триада МА 275FMПриемный модуль с цилиндрической формой корпуса; Магнитный фиксатор (диаметром в 72мм); 2.5-метровый соединительный кабель; Встроенный усилитель сигнала.Стабильный прием радиосигнала на расстоянии до 50 километров от ретранслятора; Качественно собран; Компактный корпус приемного модуля; Оснащен инвертором УКВ-частот.Короткий кабель, как для наружной антенны; Небольшой радиус покрытия (учитывая трансляцию сигнала на ровной местности).
Триада МА 86-02FMМощный магнит (диаметр 8.6 сантиметра); Приемный модуль; 3.0-метровый коаксиальный кабель; 70-сантиметровый обрезиненный антенный прут; Встроенный усилитель сигнала.Способность принимать NV-сигналы при наличии трансляции; Радиус приема – до 150 километров; Большой контур; Качественная сборка.Короткий кабель, как для наружной антенны.
Prology RA-204Двойной скотч; Приемный модуль с металлическим антенным прутом.Бюджетный вариант; Светодиодная индикация при включении; Совместимость с любой моделью автомагнитолы; Быстрый монтаж; Прием радиосигнала на расстоянии до 80 километров от ретранслятора.Короткий кабель – 2.5 метра; Не всегда достойная герметичность крепления, поэтому нужно дополнительно использовать герметик.

В завершение нашего обзора предлагаем небольшое видео об основах работы антенных устройств:

Антенны и дураки. Основы антенных устройств

Смотрите это видео на YouTube

Если в автомобиле уже установлен приемный экран, то дополнительно можно приобрести сам усилитель. Вот видео, как его подключить:

Качественный антенный усилитель для автомагнитолы

Смотрите это видео на YouTube

На что смотреть при выборе

Выбор моделей автомобильных антенн является трудным процессом. Чтобы антенна была качественная и имела долгий срок жизни с хорошей подачей сигнала, нужно смотреть на следующие нюансы:

Компактность. Если антенна будет большого размера, то это может привести к созданию аварийных ситуаций. Идеальный размер для антенны это 11.8х1.2х1.2 см.

Дальность приема радиосигнала. Оптимальным значением приема радиосигнала в FM-диапазонах от 88 мгц до 108 мгц.

Метраж кабеля

Немаловажной характеристикой автомобильной антенны является метраж кабеля. Оптимальная длина от 1.5 м до 2.5 м.

Характеристика в рейтинге

1Alan X-Turbo 80Лучшая антенна
2ТРИАДА-2696Примитивная конструкция
3Bosch Autofun PROМалые габариты
4Antey 914Баланс характеристик
5SUPRA SAF-3Лучшая цена

Сегодня сложно представить свою жизнь без автомобильного транспорта. Автолюбителям приходится следить за внешним и внутренним состоянием своих железных коней. Одним из важнейших компонентов комфортной езды является качественная аудиосистема. Вождение под любимую музыку всегда положительно сказывается как на динамике езды, так и на настроении водителя.

Музыка в автомобиле начинается с антенны. Во многих авто они уже встроенные, но в ряде случаев владельцу приходится заниматься обустройством аудиосистемы самостоятельно. Перед покупкой антенны рекомендуем обязательно ознакомиться с техническими характеристиками покупки и помнить, что самое лучшее качество сигнала обеспечит та антенна, у которой уровень шума усилителя минимальный, а коэффициент усиления, наоборот, максимальный. Мы же подобрали для вас топ самых лучших автомобильных антенн.

Процесс изготовления самодельной антенны

Гибкие и телескопические антенны для изготовления требуют подбора специальных антенных материалов, дополнительных радиодеталей. Кроме того, они ломаются так же легко, как предыдущие антенны вашей машины.

Несложна в изготовлении стационарная твердая антенна, имитирующая модное приемное устройство «акулий плавник». Для изготовления такой самодельной антенны для автомагнитолы своими руками вам потребуются простые материалы и инструменты:

  • металлический штырь с резьбой;
  • фиксирующие гайки;
  • медный провод;
  • инструменты по металлу;
  • паяльник и принадлежности для пайки (флюс, припой, канифоль);
  • изоляторы;
  • антенный кабель.

Главным элементом антенны становится металлический штырь, резьба которого подбирается по размеру штатного места антенны или выбранного вами кронштейна для крепления. Для основы антенны хорошо подходят стандартные анкерные болты с уже нарезанной резьбой. На противоположных концах штыря нужно просверлить два отверстия для крепления медной проволоки антенного вибратора. Неэкранированная проволока наматывается в два слоя по всей длине штыря.

Намотанная проволока зажимается фиксирующими болтами и запаивается в верхнем отверстии антенны. Для внешнего слоя изоляции любители используют различные материалы: клей «Холодная сварка», эпоксидную смолу, полиморфус, термопластики. Плохо зарекомендовали себя расплавленный винил и карбон, создающие помехи для приема радиоволн.

После ручной лепки термопластика или «эпоксидки» антенна будет выглядеть невзрачно.

Примерив антенну на месте установки, проверив ее работоспособность, наружную поверхность обрабатывают на токарном станке и доводят вручную.

В зависимости от цвета использованного материала, готовую антенну можно оставить черной или покрасить водостойкой акриловой краской в цвет кузова.

Как сделать антенну для автомагнитолы своими руками для выездов на природу вы можете посмотреть на видео:

Хорошо обработанная самодельная антенна на крыше смотрится не хуже модных антенн «акулий плавник», которыми оснащаются дорогие «Мерседесы», «Ауди» и «БМВ».

При отсутствии штатного места на кузове машины, самодельная антенна для автомагнитолы своими руками может устанавливаться на магнитные кронштейны или вакуумные присоски. Предпочтительно использовать магнитные держатели, которые более прочно удерживаются на крыше автомобиля в движении.

Проделывать лишние вырезы в кузове автомобиля нежелательно, поэтому можно использовать существующие технологические отверстия или минимально расширять пазы уплотнений задних фонарей. Все выходные отверстия кабеля на кузов обязательно заделывают герметиком. Хорошо подходят для переделки выносные магнитные кронштейны для раций таксистов. В этой конструкции нужно только удалить удлиняющую катушку (стоит в основании антенны) и подключить кабель непосредственно к штырю. Теоретически лучшим местом для установки антенны считается центр крыши, но обычно автолюбители устанавливают самодельное устройство на левом крыле или в задней части крыши.

Для подключения наружной антенны необходимо использовать коаксиальный экранированный кабель. Для прокладки кабеля внутри салона вам понадобится:

Снять обшивку салона от места входа кабеля до центральной панели

Все операции нужно проводить осторожно, без применения грубой силы, сохраняя пластиковые клипсы креплений.
Проложить и закрепить кабель. Желательно избегать пересечений со штатной электропроводкой, вызывающих дополнительные помехи радиоприема.
Сравнить разъемы антенны и головного устройства. При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При правильной сборке антенны, прокладке кабеля новое приемное устройство будет работать не хуже штатной антенны.

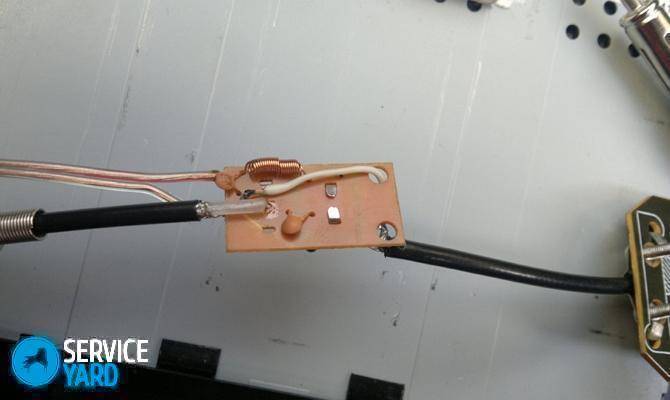

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

  • Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
  • Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.

Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

  • изолятор;
  • антенный кабель;
  • разъем, подходящий для магнитолы;
  • инструменты для работы по металлу;
  • герметик;
  • паяльник;
  • пинцет;
  • кусачки;
  • припой;
  • канифоль;
  • флюс;
  • термоклей;
  • круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

  • радиотехническая керамика;
  • фторопласт;
  • оргстекло.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

  1. Возьмите проволоку, выбранную для вибратора.
  2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
  3. Закрутите первую гайку.
  4. Вставьте проволоку в отверстие изолятора.
  5. Закрутите вторую гайку.
  6. Зафиксируйте контргайкой (желательно применение шайб).
  7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
  8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

  1. Возьмите радиокабель.
  2. Зачистите его центральную жилу.
  3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
  4. Закрепите гайкой и зафиксируйте контргайкой.
  5. Экран провода полезно соединить с корпусом автомобиля.
  1. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
  2. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.

Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

  • проволока для вибратора;
  • плашка для нарезания резьбы;
  • 4 гайки;
  • контейнер для бутербродов или другая пластмассовая коробка;
  • эпоксидная смола;
  • магнит от старого динамика;
  • кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

  1. Нарежьте резьбу на одном из концов прута-вибратора.
  2. Наверните гайку до упора.
  3. Посередине дна банки для бутербродов просверлите отверстие под прут.
  4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
  5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
  6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
  7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

  1. Заполните банку эпоксидной смолой.
  2. Закройте крышкой.
  3. Дайте смоле застыть.
  4. Стык крышки и стенки банки загерметизируйте термоклеем.
  5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

Лучшие автомобильные радиоантенны

Надежная и качественная радиоантенна позволяет водителю быть в курсе последних новостей и слушать музыку на любимых радиостанциях, коротая время в пути.

Лучшие автомобильные радиоантенны, предлагаемые сегодня на рынке, отличаются высокой технологичностью и современным дизайном.

Bosch Autofun Pro

4.8

★★★★★

оценка редакции

91%

покупателей рекомендуют этот товар

Автомобильная внутрисалонная антенна Bosch Autofun Pro отличается высокой чувствительностью и предназначена для размещения на внутренней стороне лобового стекла автомобиля. Изделие обеспечивает качественный прием сигнала в AM/FM диапазоне и стоит в среднем 1050 рублей.

Достоинства:

  • легкая установка;
  • продуманная конструкция;
  • качественная сборка;
  • компактность;
  • аккуратный внешний вид.

Недостатки:

снижение рабочих характеристик при тонировке стекол некоторыми материалами.

Антенна Bosch Autofun Pro имеет самоклеющуюся основу и позволяет слушать радио в достаточно отдаленных от ретранслятора местах. Изделие может стать хорошей альтернативой штатным антеннам отечественных и импортных автомобилей.

Prology RA-204

4.7

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Антенна активного типа отличается монолитной конструкцией и предусматривает крепление с помощью самоклеящейся основы. Устройство принимает радиоволны на частотах AM/FM/УКВ диапазонов. Стоимость модели всего 325 рублей.

Достоинства:

  • светодиодная индикация включения;
  • быстрая и легкая установка;
  • подходит для любых магнитол;
  • невысокая цена.

Недостатки:

  • коротковатый кабель;
  • уплотнительная резинка не всегда обеспечивает герметичность.

Антенна позволяет принимать радиосигнал в радиусе до 80 км. Изделие укомплектовано кабелем длиной 2,5 м. Prology RA-204 оптимальным образом сочетает в себе высокое качество и доступную цену.

Supra SAF-3

4.6

★★★★★

оценка редакции

84%

покупателей рекомендуют этот товар

Внутренний усилитель автомобильной антенны Supra SAF-3 позволяет слушать радио в самых неблагоприятных условиях – вдали от ретранслятора или в городе с большим количеством помех. Средняя стоимость такой антенны – 250 рублей.

Достоинства:

  • широкий диапазон принимаемых частот – ДВ, СВ, КВ, УКВ;
  • удобство использования;
  • установочный набор в комплекте;
  • низкая цена.

Недостатки:

  • неэкранированный кабель;
  • небольшой коэффициент усиления.

Supra SAF-3 обеспечивает уверенный прием радиостанций, вещающих в разных диапазонах – от ультракоротких до длинных волн. Антенна питается от 12-вольтовой сети и подключается к универсальному разъему магнитолы.

Mystery MANT-3

4.6

★★★★★

оценка редакции

83%

покупателей рекомендуют этот товар

Внутрисалонная антенна Mystery MANT-3 работает в диапазонах УКВ и AM/FM. Величина потребляемого прибором тока не превышает 16 мА. Купить такое изделие можно в среднем за 500 рублей.

Достоинства:

  • патентованная технология;
  • надежная защита сигнала от помех;
  • экранированный кабель;
  • возможность установки в любом месте на стеклах машины.

Недостатки:

теряет рабочие характеристики при удалении от города более чем на 20 км.

Благодаря компактным размерам, активная антенна Mystery MANT-3, установленная на стекле автомобиля, не мешает обзору при управлении транспортным средством. Рабочее напряжение прибора – 12 В.

ЧИТАТЬ ТАКЖЕ

10 лучших автомобильных радиостанций

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
