Расширительный бачок ВАЗ 2110 – замена, ремонт, установка + Видео

Расположение расширительной ёмкости

Пластиковый бачок для излишков охлаждающей жидкости устанавливается производителем в разных местах в зависимости от модели «десятого» семейства:

в автомобилях серий ВАЗ 2110—12 резервуар находится с левой стороны (по ходу движения) между стаканом стойки и стенкой салонной перегородки;
Расширительная ёмкость на моделях ВАЗ 2110—12 установлена в узкой нише со стороны водителя
в машинах ВАЗ 2114—15 ёмкость тоже стоит с водительской стороны, но вынесена перед стаканом стойки.
В автомобилях серий 2114—2115 бак находится перед стойкой

К элементам кузова расширительный бачок крепится фиксатором в виде плоского резинового ремня с металлическим крюком, зацепляющимся за выступ на лонжероне. К резервуару подключены 3 шланга:

Снизу присоединяется патрубок большого диаметра, ведущий от термостата.
Верхняя трубка малого диаметра уходит сквозь перегородку к радиатору салонного отопителя.
Средняя малая трубка соединяет бачок с верхним штуцером основного радиатора охлаждения.
Резервуар компенсирует расширение охлаждающей жидкости и пара от трех элементов системы — салонного отопителя, радиатора и основной магистрали возле термостата

На некоторых модификациях встречается резервуар с двумя штуцерами и присоединительными патрубками — большой идёт от термостата, а малый — от главного радиатора, подключение к печке отсутствует.

Каждый из шлангов выполняет отдельную функцию. Толстый патрубок служит для расширения охлаждающей жидкости и заполнения системы во процессе заливки тосола через горловину бачка. Две тонких трубки предназначены для отвода в резервуар пароводяной смеси из печки и основного радиатора при нагреве до максимально допустимой температуры антифриза 95 °С.

Расширительный бак (поз. 1) находится в наивысшей точке системы охлаждения на одном уровне с дроссельной заслонкой

Замена охлаждающей жидкости

Согласно рекомендации завода-изготовителя охлаждающую жидкость следует заменять через два года эксплуатации или же через 60 тыс. км пробега, в зависимости от того, что наступит раньше. Кроме того, если охлаждающая жидкость изменила цвет на рыжеватый, немедленно замените ее, так как такое изменение говорит о том, что выработались ингибирующие присадки и жидкость стала агрессивной по отношению к деталям системы охлаждения.

Вам потребуются: ключ «на 13», охлаждающая жидкость, чистая тряпка, емкость для сливаемой охлаждающей жидкости вместимостью не менее 10 л.

ПРЕДУПРЕЖДЕНИЯ

Применяйте охлаждающие жидкости, рекомендованные заводом-изготовителем (см. прил. 3).

Заменяйте охлаждающую жидкость только на холодном двигателе.

Охлаждающая жидкость токсична, поэтому будьте осторожны при работе с ней.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

Заворачивайте пробку расширительного бачка плотно. Расширительный бачок при работающем двигателе находится под давлением, и поэтому при слабо завернутой пробке из-под нее может потечь охлаждающая жидкость.

1. Установите автомобиль на ровную горизонтальную площадку. Если площадка имеет уклон, поставьте автомобиль так, чтобы его передняя часть была выше задней.

2. Снимите защиту масляного картера и брызговик двигателя (см. «Снятие и установка защиты масляного картера и брызговика двигателя»).

ПРИМЕЧАНИЕ

Защиту картера и брызговик можно не снимать, однако в этом случае придется использовать какое-либо приспособление для сбора сливаемой жидкости, иначе она будет неизбежно разлита по площадке под автомобилем.

3. Откройте кран отопителя, повернув рукоятку управления краном по часовой стрелке до упора.

4. Подставьте емкость под пробку сливного отверстия радиатора системы охлаждения и отверните пробку.

ПРЕДУПРЕЖДЕНИЕ

Тосол смертельно ядовит для всего живого. Поэтому, чтобы не загрязнять окружающую среду, сливайте его из радиатора через воронку (например, изготовленную из пластиковой бутылки для газированной воды).


5. Снимите пробку расширительного бачка системы охлаждения, повернув ее против часовой стрелки.	6. Выверните пробку из сливного отверстия на блоке цилиндров и слейте остатки охлаждающей жидкости из каналов блока цилиндров, предварительно подставив под нее емкость. Заверните пробку.

7. Заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у метки «MAX» на стенке бачка. Заверните пробку расширительного бачка. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентиляторов). После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте до метки «MAX».

ПРИМЕЧАНИЕ

При работающем двигателе следите за температурой охлаждающей жидкости по указателю. Если стрелка дошла до красной зоны, а вентилятор не включился, включите отопитель и проверьте, какой воздух идет через него. Если отопитель подает подогретый воздух, значит, скорее всего, неисправен вентилятор, а если холодный – значит, в системе охлаждения двигателя образовалась воздушная пробка. Для ее удаления заглушите двигатель, дайте ему остыть и отверните пробку расширительного бачка. Пустите двигатель, дайте ему поработать в течение 3–5 мин и закройте пробку расширительного бачка.

ПОЛЕЗНЫЕ СОВЕТЫ

Для гарантированного удаления воздуха из системы охлаждения перед заливкой жидкости отсоедините шланг от дроссельного узла. Заливая жидкость в расширительный бачок, в момент начала вытекания жидкости из патрубка дроссельного узла наденьте шланг на патрубок и затяните хомут крепления шланга. После этого продолжайте доливать жидкость до нормы.

Для лучшего заполнения системы без воздушных пробок периодически прожимайте шланги радиатора рукой.

Через несколько дней эксплуатации автомобиля после замены охлаждающей жидкости проконтролируйте ее уровень. При необходимости долейте охлаждающую жидкость.

Если через очень короткое время свежий тосол изменил цвет с голубого на коричневый, значит, вы залили подделку, в которую изготовители «забыли» добавить ингибиторы коррозии. Кроме того, одним из признаков подделки является резкое полное обесцвечивание тосола. Краситель качественного тосола очень стоек и со временем только темнеет. Обесцвечивается тосол, подкрашенный бельевой синькой. Такой «тосол» необходимо быстрее заменить.

Что выбрать?

Если вам потребовалась все же замена бачка, сначала нужно выбрать, на что именно вы поменяете старую емкость.

Сегодня на рынке представлено несколько достойных вариантов, которые отлично подойдут для вашего ВАЗ 2110.

Вариант

Особенности

Штатный бачок для «десятки»

Заводской вариант, который является оптимальным в соотношении цены и качества. Порой ничего лучше родных деталей не придумаешь

Если удастся отыскать идеально подходящий бак, вам повезло. Качество на уровне, свои функции выполняет превосходно. Только вот отыскать такой вариант крайне сложно. Плюс цена выше

Емкость от Приоры

Многие считают его идеальным выбором для ВАЗ 2110. Стоит около 300 рублей. Отыскать его можно по номеру каталога 2170-1300060. Стенки толще, что положительно сказывается на надежности. Только учтите, что есть два типа:

Для Приоры в кондиционером;
Для авто без кондиционера (один нижний и два верхних штуцера)

Если вы выбрали для замены бачок от Приоры, тогда брать следует версию для автомобиля без кондиционера.

1 Что помогает двигателю остыть?

Система охлаждения, состоящая из радиатора, помпы, термостата, патрубков, расширительного бачка и других элементов, предназначена защищать двигатель от перегрева, отводя излишнюю тепловую энергию. В качестве ОЖ в современных автомобилях используется антифриз или тосол, так как у них выше температура кипения, чем у воды. В крайнем случае, можно доливать воду, но желательно дистиллированную.

При эксплуатации в тяжелых условиях или неполадках в системе охлаждения возможно закипание ОЖ, при котором перегревается двигатель. Перегрев может быть трех видов:

Слабый. Мотор проработал с закипевшим антифризом не более 5 минут. Каких-то значительных повреждений при этом не должно произойти.
Средний. Двигатель проработал с кипящей ОЖ от 10 до 15 минут. В этом случае возможны обрывы труб охлаждающей системы и течь горячего антифриза. Могут появиться течи в радиаторе, поршневые кольца подвергаются усадке, что влечет за собой увеличение расхода масла в два раза. Сальники приходят в негодность, нарушается герметичность, появляется утечка масла.
Сильный. При сильно перегретом двигателе есть вероятность взрыва. Последствия сильно перегретого мотора катастрофические: перегорают и плавятся поршни, перегорает прокладка, деформируется головка блока цилиндров, перегородки между поршневыми кольцами разрушаются, а кольца привариваются друг к другу, деформируются клапана, их гнезда разрушаются.

Если кипит антифриз в расширительном бачке, то причин может быть много, некоторые из них можно устранить самостоятельно

Важно не допускать перегрева двигателя

Доработка новой детали – что делать, если она не функционирует?

Когда выясняется, что крышка упорно не хочет сбрасывать избыточное давление и/или не способна восстановить потери воздуха в СОД, ее можно доработать. Больше всего, почему-то, нареканий со стороны владельцев ВАЗ, модели 2109 в том числе, покупающих новые пробки. Понятное дело, что причина неправильной работы клапанов крышки кроется в слишком большой жесткости их пружин.

Чтобы выполнить доработку крышки, например, для ВАЗ 2109, ее сначала надо разобрать. Делать это надо аккуратно, используя плоскогубцы и тонкую отвертку с плоским жалом. Надо постараться запомнить, где что стояло, чтобы пружинки не улетели бог знает куда. После того, как крышку для бачка ВАЗ 2109 удалось разобрать, наступает время кусачек. Ими надо укоротить пружинки: большую, для предохранительного клапана, как правило, на 1 виток, а маленькую – на 2.

Укорачивание пружинки пробки

Для второй длина удаляемого отрезка не критична – лишь бы она вообще подпирала вакуумный клапан при его закрытии и не оказывала сопротивление давлению наружного воздуха в 0,03–0,1 кгс/см 2 . С большой пружинкой сложнее – как бы не переборщить. Надо смотреть по ее жесткости и тому давлению, при котором предохранительный клапан открылся при проверке крышки бачка ВАЗ 2109. После укорачивания пружинок крышку собираем в обратной последовательности. Перед эксплуатацией желательно еще раз проверить, как она работает.

Во всех автомобилях в системе охлаждения имеется такой элемент как расширительный бачок. Предназначен он для компенсации давления в системе, при изменении температуры охлаждающей жидкости (ОЖ). Конструкция расширительного бачка абсолютно идентична на всех автомобилях семейства ВАЗ 2108. Как и любая деталь автомобиля, бачок со временем изнашивается и может выйти из строя.

Возможные причины неисправности: появление трещин, потёртостей на корпусе, поломка пробки бачка или нарушение герметичности.

Выявляем неисправность крышки

Заметив, что в вашем ВАЗ-2110 расширительный бачок кипит при нормальной температуре двигателя, проверьте первым делом крышку. Сделать это можно при помощи автомобильного компрессора с манометром.

Сначала отсоединяем от бачка один из верхних тонких шлангов. Его конец наглухо перекрываем путем перегиба. Это необходимо для того, чтобы охлаждающая жидкость не вытекла, когда мы будем создавать давление в бачке. К освободившемуся штуцеру подключаем шланг от насоса и начинаем качать. Крышка при этом должна быть плотно закручена. При достижении давления 1,1 кгс/см 2 прислушиваемся к пробке. Она должна начинать шипеть, что свидетельствует о ее работоспособности. Если при достижении давлением показателя 1,8 кгс/см 2 крышка не начала стравливать воздух, можете смело ее выбрасывать. В противном случае бачок лопнет в ближайшее время.

В случае если крышка, наоборот, начала пропускать воздух раньше положенного, выбросите ее. Если в вашем ВАЗ-2110 расширительный бачок кипит, она тому причина.

Замена расширительного бачка на Приоре

Вступление

Расширительный бачок в автомобиле является одним из важнейших элементов системы охлаждения двигателя (СОД). Изготавливается данный элемент из специального, температура устойчивого пластика и как не странно является довольно надёжным. Тем не менее, случаются моменты, связанные с выходом его из строя.

При такой поломке каждый владелец автомобиля должен знать порядок действий по ее локализации. Стоимость его относительно не большая и начинается от 200 рублей. В данной статье Вы найдете все ответы на интересующие Вас вопросы о расширительном бачке Приоры.

Для чего нужен расширитель

Для охлаждения двигателя используется специальная жидкость на основе пропиленгликоля или этиленгликоля (антифриз или тосол). Данные виды ОЖ имеют большие тепловые расширения. При работе ДВС жидкость охлаждения нагревается и расширяется. Если бы в системе охлаждения не использовался расширительный бачок, то из-за тепловых расширений из строя бы выходили радиаторы или патрубки от избыточного давления.

Жидкость в расширительном бачке при нагреве увеличивается, а при охлаждении уменьшается. Чтобы в бачке не образовывалось излишнее давление или вакуум из-за постоянного изменения уровня ОЖ, его крышка оснащается специальными клапанами, которые сбрасывают или наоборот пропускают воздух в систему, дабы компенсировать нагрузки на бачок и поддерживать нормальное рабочее давление.

Расположение бачка

В Приоре расширительный бачок находится под капотом с левой стороны по ходу движения автомобиля, между лонжероном и лобовым стеклом. Он имеет прямоугольную форму с тремя или двумя штуцерами для патрубков СОД.

С двумя штуцерами применяется в Приорах с климатической установкой (кондиционером).

С тремя штуцерами в Приорах без кондиционера.

Внутри находится несколько перегородок для усиления конструкции, способной выдерживать большие нагрузки.

На бачке в обязательно порядке указывается уровень ОЖ, который всегда должен быть между отметками MIN и MAX.

О крышке

Отдельное внимание стоит уделить крышке расширителя. На первый взгляд крышка не имеет ничего особенного, но если приглядеться, то можно заметить у нее необычное дно

В нее вмонтированы два клапана, которые срабатывают при конкретных условиях

Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает

В нее вмонтированы два клапана, которые срабатывают при конкретных условиях. Как описывалось выше, один из клапанов выпускает избыточное давление при горячем двигателе, а второй наоборот впускает воздух, когда двигатель остывает.

Исправность крышки залог правильной работы СОД и целостности расширительного бачка.

Поломки бачка и их причины

Основными поломками расширителя являются трещины или потертости. Довольно часто трещины на бачке образуются возле штуцеров, а потертости на нижней части. Это происходит по причине колебаний двигателя в подкапотном пространстве из-за неровных дорог.

Иногда случается, что расширитель лопается из-за избыточного давления в системе, виной этому будет являться неисправная крышка, а точнее ее клапан, который в нужный момент не сбросил давление.

При обнаружении одной из таких проблем необходимо заменить расширительный бачок.

Замена

Для проведения работы особых знаний в автомобильной механике не нужно, прочитав нашу инструкцию, Вы с легкостью проведете данные работы. Для более быстрого и беспроблемного демонтажа и установки бачка нужно подготовить необходимый инструмент. Так же вместе с бачком рекомендуется заменить и крышку.

Инструмент для работы:

Крестовая отвертка;
Герметик;
Тара для слива ОЖ (подойдет двух литровая бутылка с отрезанным горлышком);

Порядок проведения работы

Необходимо дать двигателю остыть, чтобы в процессе работы не получить ожоги.

Откручиваем хомут нижнего штуцера и сливаем охлаждающую жидкость в подготовленную емкость. Слить жидкость необходимо только с расширителя. Затем фиксируем снятый патрубок в вертикальном положении, чтобы остатки ОЖ не вытекли.

Откручиваем хомуты оставшихся патрубков и снимаем их, так же зафиксировав в вертикальном положении.

Извлекаем бачок, надавливая на правую его часть, а левую тянем вверх, должно получиться как на картинке.

Устанавливаем новый в обратной последовательности снятию. Рекомендуется на штуцеры нанести небольшое количество герметика, для лучшей герметичности системы.

Доливаем остатки ОЖ, запускаем двигатель и прогреваем до 90°С, после чего проверяем герметичность системы.

Процесс замены расширительного бачка на Лада Приора завершен, как видите ничего сложного в этом нет.

Причины поломки бачков ВАЗ 21102115

Срок службы данного элемента не ограничивается регламентом. Это значит, что ёмкость следует менять по мере необходимости, а таковая возникает довольно часто. Наиболее распространённая причина замены — нарушение целостности пластикового корпуса во время эксплуатации. Бачок попросту лопается и вот почему:

Засорение либо выход из строя клапана крышки. Поступающий из радиаторов пар поднимает давление внутри резервуара, поскольку не может выйти наружу через пробку. В результате стенка ёмкости разрушается.
Повреждение пластиковой стенки происходит из-за превышения давления в системе охлаждения
В автомобилях ВАЗ 2110—12 боковые стенки сосуда вплотную прилегают к элементам кузова — стакану и перегородке. При возрастании температуры антифриза и давления в системе пластику некуда раздуваться, отчего корпус лопается по шву на торце (как правило, в нижнем углу).
В случае пробоя прокладки между головкой цилиндра и блоком двигателя система охлаждения подвергается серии гидроударов, создаваемых движением поршней. От подобного воздействия пластмассовый корпус тоже нередко лопается.
Причиной может стать и сам расширительный бачок, изготовленный из некачественного сырья либо с нарушением технологии литья пластмасс.
На изделиях низкого качества трещины могут появиться через 3—6 месяцев после начала эксплуатации

Чтобы избежать разрушения расширительной ёмкости, рекомендуется проверять работоспособность клапана пробки перед каждой длительной поездкой. Практика показывает, что проблемы с баком чаще всего возникают именно в пути, когда на улице жарко, то есть, в летний период года. Признак неисправности — резкий скачок температуры охлаждающей жидкости и лужа под моторным отсеком с водительской стороны.

Бывалые водители советуют вместо штатной пробки бачка ставить крышку от предыдущих моделей ВАЗ 2109—099. Они гораздо надёжнее в работе и подходят по резьбе. Только учтите один момент: в некоторых комплектациях авто пробка снабжена датчиком уровня тосола. После подобной замены вы не сможете его контролировать, хотя на работоспособности охлаждающего контура это не скажется.

В первую очередь

Попробуйте заменить крышку на новую или взять на время проверки заведомо рабочую.

Обратите внимание, как сильно раздувается бачок. Если не значительно и видно, что не из-за избыточного давления, при этом вы являетесь владельцем ВАЗ 2110-12, то не стоит сильно переживать, так как для таких авто это считается нормой

Дело в том, что новые бачки для таких автомобилей имеют безреберную конструкцию и изготовлены из пластмассы, которая не сильно хорошо держит форму, поэтому со временем их начинает раздувать.

Хорошо себя зарекомендовали расширительные бачки от Ланоса, Приоры, Нексии их часто ставят вместо Вазовских.

Если же бачок раздувает сильно и при этом его рвет, даже после замены вместе с крышкой, то обратите внимание на следующие моменты:

Закипает ли ОЖ;
Какого цвета масло в картере двигателя;
Если ли в бачке газы из камеры сгорания;
Какое давление в системе охлаждения;
Качество самого бачка.

Как он выглядит?

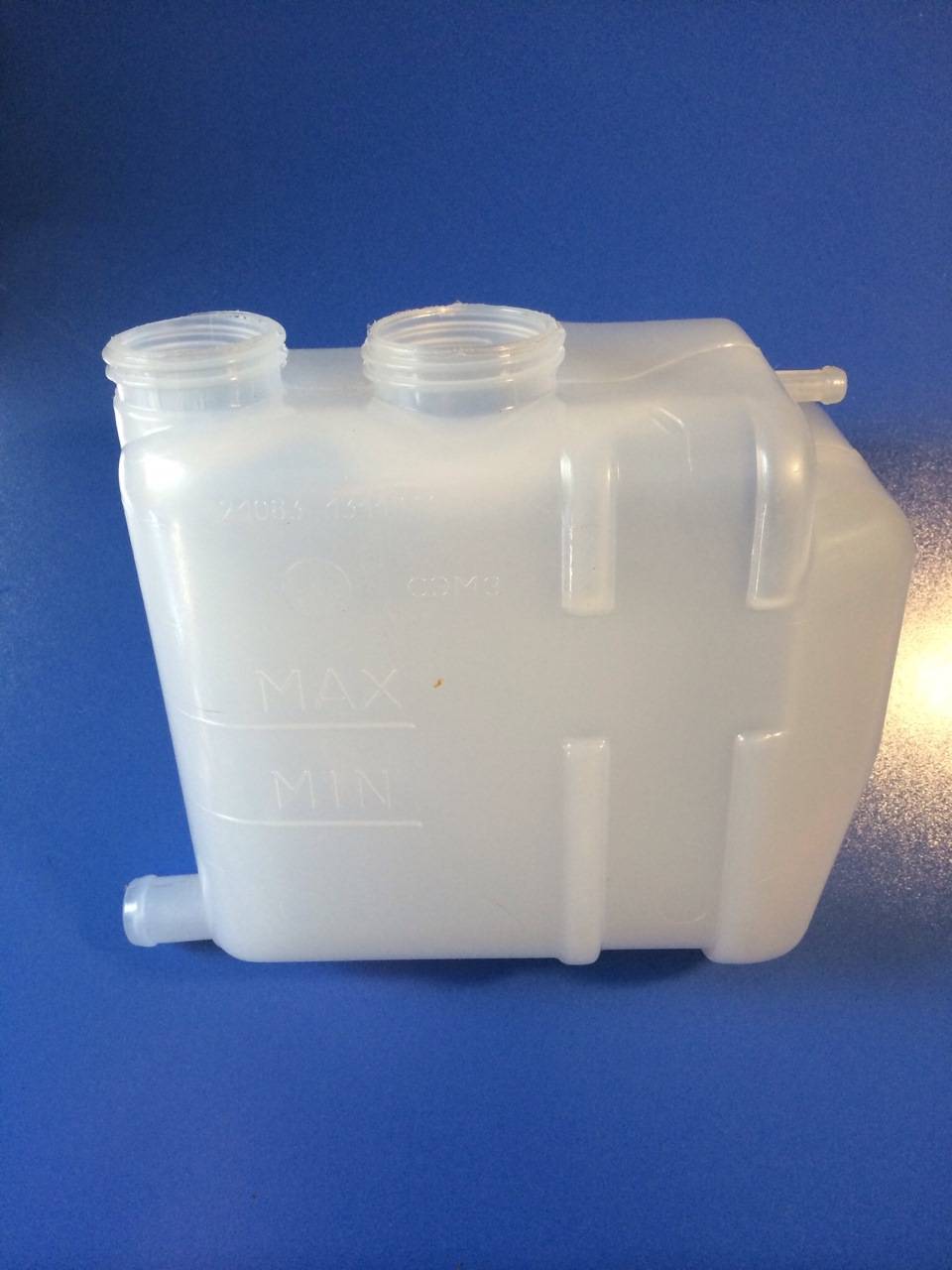

Внешне расширительный бак представляет собой пластиковую емкость. Внутрь этой тары заливается жидкость, которая принимает непосредственное участие в охлаждении мотора.

Конструкция элемента включает в себя шланги, замкнутые в контур, поплавковый датчик, встроенный в крышку или пробку бака. Кому как удобнее. Именно этот датчик передает информацию о текущей температуре охлаждающей жидкости. При повышении допустимых показателей, на приборной панели загорается соответствующая сигнальная лампа.

Конструкция в сборе

Где он находится?

Чтобы заменить поврежденную емкость, для начала нужно определить, где она располагается.

Местом обитания расширительного бачка является подкапотное пространство с водительской стороны, прямо за стаканом стойки.

Подобное расположение в ВАЗ 2110 удачным точно не назовешь, поскольку со всех сторон пластикового бака находятся металлические элементы. Из-за этого с расширением пластика возникают проблемы, иногда бак попросту лопается.

Особенно часто происходит разгерметизация бачка в летний период, когда на улице наблюдается сильная жара. Эту проблему производитель в лице АвтоВАЗ учел при разработке новых моделей. А владельцам «десятки» приходится мириться с таким расположение бака.

Расположение емкости

Чем отмывать?

Когда у автолюбителей возникает необходимость промывки системы, многие не используют воду, а также отказываются от специализированных средств. Некоторые в качестве очистителя выбирают популярный американский напиток. Да, это «Кока-кола». Вы могли слышать о чудесных свойствах данного напитка. Теперь их можно проверить.

Если после того, как вы промыли систему, вас все еще не устраивает ее работа, тогда это не засорение и нарушение циркуляции. Здесь может быть масса различных причин.

Итак, мы выяснили конструкционные особенности данной системы охлаждения. Чтобы не заниматься промывкой СОД слишком часто, необходимо с умом подходить к выбору ОЖ. А чтобы уберечь систему от засоров, можно воспользоваться фильтрами.

Чем отмыть расширительный бачок внутри

Расширительный бачок системы охлаждения по мере эксплуатации может быть загрязнён, причём не только снаружи, но и внутри. Если с внешней стороны отмыть ёмкость не так уж сложно, то изнутри очистить её довольно проблематично. Загрязнения бывают разного характера: осадок, накипь, масло и т. п., в результате чего может быть не виден даже уровень жидкости в сосуде. Чтобы устранить загрязнение, прежде всего, ёмкость нужно снять с автомобиля. В зависимости от конструкции, корпус может разделяться перегородками, что усложняет процесс чистки. Через отверстие пробки грязь можно попытаться удалить подручными инструментами, например, намотав на деревянную палочку ветошь, просунуть её внутрь и вытереть грязь.

Иногда возникает необходимость в чистке бачка расширения в результате его загрязнения. Для этих целей можно использовать как подручные средства и материалы, так и специальные жидкости

В зависимости от типа загрязнения может помочь лимонная кислота, стиральный порошок, керосин или уайт-спирит. Есть ещё один вариант — смесь порошка, бензина и тёплой воды, которую заливают в бачок, закрывают отверстия и оставляют на сутки. Периодически ёмкость нужно взбалтывать. Некоторые автолюбители насыпают в сосуд немного песка и, путём встряхивания производят очистку, но добиться идеальной чистоты удаётся далеко не всегда. Если ничего из перечисленного не помогло, прибегают к применению современных химических средств, разнообразие которых на сегодняшний день удовлетворит потребности любого автовладельца.

Расширительный бачок системы охлаждения относится к надёжным деталям. Однако бывают случаи, когда с ёмкостью возникают неполадки. Чтобы не пришлось прибегать к преждевременной замене бачка, рекомендуется периодически выполнять проверку крышки на работоспособность клапанов. При исправной детали удастся избежать разрыва корпуса от высокого давления.

Привет Драйвовчани. Расскажу Вам о не приятной поломке уже третий раз за три года. Каждый год приходиться менять расширительный бачок, поскольку они лопаются и с бачка вытекает весь Тосол.Гулял в городе и уже хотел ехать домой и вдруг загорелась контролька ОЖ. Я сдал назад и под машиной лужа. Я доехал домой машинка еще до 90* не на грелась. Утром вскрытие — показало трещину в бачке. Пошёл на рынок и купил бачок СЕМЗ( сказали один из лучших). Дома с заменой справился за 30мин. И машинка в полном боевой готовности.

Так же решил снять бампер и замовилить лонжероны и задуть заднюю панель гравитексом. Посколько у ВАЗов очень плохая обработка кузова.

Какую основную роль играет крышка бачка?

У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.

С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.

Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.

Инжекторный ВАЗ 2109

Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см 2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).

Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.

Неисправности системы охлаждения и способы их устранения

Неполадок системы охлаждения может быть достаточно много. Связано это в большинстве случаев не столько с надёжностью СОД, сколько с низким качеством комплектующих. Типичные неисправности бывают следующие:

низкий уровень ОЖ в бачке из-за нарушенной герметичности соединений шлангов, повреждения бачка;
отсутствие давления в системе, вызванное вышедшим из строя водяным насосом;
перегрев жидкости из-за неработающего в нормальном режиме электровентилятора – неисправны электровентилятор, реле, датчик температуры;
выход из строя термостата – определить эту неисправность можно по двум признакам: либо ОЖ циркулирует только по большому кругу, либо только по малому, в результате двигатель не нагревается или перегревается.

Рекомендуется регулярно пользоваться режимом самодиагностики для своевременного выявления отклонений в температурном режиме и следить за уровнем охлаждающей жидкости в расширительном бачке.

Утечка антифриза

Сначала следует проверить уровень ОЖ в расширительном бачке. Если он низкий, нужно осмотреть подкапотное пространство на предмет наличия подтёков. Обычно причина их появления в слабом соединении хомутов, повреждении радиатора или радиатора печки. Во всех случаях потребуется замена элементов.

Циркуляция тосола в системе

Чтобы проверить наличие давления в системе, следует открыть крышку расширительного бачка и посмотреть, как внутрь поступает тосол. Плохая циркуляция может стать следствием загрязнения СОД, в этом случае потребуется ее промывка. Другая причина заключается в выходе из строя помпы, но в этом случае гарантированно будет оборван ремень ГРМ, и последует дорогостоящий ремонт загнутых клапанов.

Двигатель перегревается

Причиной в большинстве случаев становится неисправный термостат. Для проверки нужно потрогать рукой нижний и верхний патрубки радиатора. Если верхний при рабочей температуре двигателя будет горячий, а нижний остаётся холодным, значит, термостат заклинил в закрытом положении.

Если он заклинит в открытом виде, двигатель будет долго прогреваться. Летом это не страшно, а зимой принесет массу неудобств. В обоих случаях термостат подлежит замене. Двигатель может перегреваться, если в системе есть воздушная пробка, или не работает электровентилятор. Также надо проверить радиатор – возможно, его соты забиты грязью.

Замена водяного насоса

Для удобства лучше снять и убрать в сторону адсорбер, не отсоединяя шлангов. Пластиковая накладка сверху на двигателе и защитный кожух привода ГРМ тоже нужно снять. Дальнейший алгоритм действий такой:

Домкратом приподнять правую переднюю сторону, тем самым вывесить колесо, в дальнейшем это понадобится для установки меток.
Колесо нужно снять, открутить гайку крепления шкива коленчатого вала и снять шкив.
Ослабить гайки крепления роликов-натяжителей и снять ремень привода газораспределительного механизма.
Вставить подходящий деревянный брусок между шестернями распредвалов, предотвратив их прокручивание.
Открутить три крепежных болта, фиксирующих помпу, и снять насос.

Новая помпа устанавливается в обратном порядке, рекомендуется нанести на места соприкосновения с блоком небольшой слой силиконового герметика.

Замена радиатора

Следует сначала слить антифриз из системы, открутив сливную пробку в нижней части радиатора, предварительно подставив подходящую ёмкость. Далее нужно слить охлаждающую жидкость с рубашки блока. Дальнейшая работа проводится следующим образом:

Снятие фишки проводов и отключение электровентилятора.
Открутить два болта с левой стороны.
Открутить две гайки сверху и болт внизу.
Теперь можно снять радиатор вместе с электровентилятором, отсоединив предварительно нижний и верхний патрубок.

Новый радиатор устанавливается в обратной последовательности, рекомендуется поменять охлаждающую жидкость.

Замена термостата

Перед заменой термостата следует слить охлаждающую жидкость из радиатора и из блока цилиндров. Теперь нужно ослабить хомуты патрубков, подходящих к термостату и демонтировать его. Новое устройство устанавливается в обратной последовательности, рекомендуется заменить и хомуты.

Все эти работы, а также замена соединительных шлангов или радиатора отопителя могут осуществляться в гаражных условиях. Для этого не обязательно обращаться в автосервис. Замена помпы стоит не менее 800 рублей, термостата – 400-500, радиатора – 300-400. Суммы не такие большие, но и работа несложная. Делать своими руками или воспользоваться услугой СТО – каждый выбирает для себя сам.

Возможные проблемы

На самом деле разрывы пластиковой емкости происходят не так часто, потому заранее пугаться не стоит, приобретая себе подержанный ВАЗ 2110.

Гораздо чаще владельцы этого отечественного авто сталкиваются с поломкой клапанной крышки бачка. Она отвечает за сброс избыточного давления при перегревании силового агрегата.

Именно эту крышку может заклинить, из-за чего внутри емкости растет давление, что в итоге может привести к разрыву пластика.

Если подобная неприятность застала вас в пути, ни в коем случае не выключайте двигатель. Нужно остановиться, подождать момента включения вентилятора охлаждения.

Профилактические меры

Как вы понимаете, расширительная емкость непосредственно связана с радиатором и вентилятором, потому поддержание бака в рабочем состоянии — прямая обязанность каждого владельца автомобиля.

Статья в тему: Меняем радиатор печки и охлаждения ВАЗ 2110: не забываем про патрубки

Профилактика включает в себя следующие мероприятия:

Периодически осматривайте состояние пластиковой емкости и отдельных ее элементов;
При обнаружении слишком низкого уровня охлаждающей жидкости в баке, добавьте недостающее количество;
Если вскоре вновь ее стало заметно меньше, проверьте бак на предмет герметичности. Вероятнее всего, где-то жидкость вытекает;
Наблюдайте за состоянием горловины бака. Если на нем есть следы потеков, это хорошо. Такое явление говорит о том, что клапанная крышка срабатывает, сбрасывает избыточное давление. Отсюда и следы охладителя.
