Настройка и регулировка ГБО на карбюраторном моторе

Компьютерная настройка редукторов с помощью TGStream PM 4-го поколения

Значительно более современные механизмы, полностью управляемые и настраиваемые дистанционно. Не требуют монотонного вращения туда-сюда винтов, имеют значительно выше точность. Но стоимость комплекта, в который входит новый редуктор Tomasetto нового поколения и блок управления Тамона TGStream PM, значительно выше, и подходит устройство не для всех авто, а только для инжекторных со способом подачи топлива с:

  • распределенным впрыском по фазам;
  • разделенным парным впрыском в коллектор;
  • распределенным одновременным попаданием смеси в коллектор;
  • моновпрыском бензина.

Электронная система Тамона TGStream PM позволят также использовать агрегаты Tomasetto с непосредственным впрыском топлива в двигатель, выступая как оборудование поколения 4+ (с возможностью принудительно завестись только на газу без бензина). Все операции по настройке производятся через подключение с помощью USB порта, расположенного на передней крышке корпуса блока Тамона TGStream PM, к ноутбуку. Регулировку осуществляет специальная программа, которую можно скачать и установить, загрузив обеспечение для соответствующей модели Томасетто с сайта производителя. Своими руками выставляется только регулировка шланга равномерной подачи газа.

Настройка оборудования

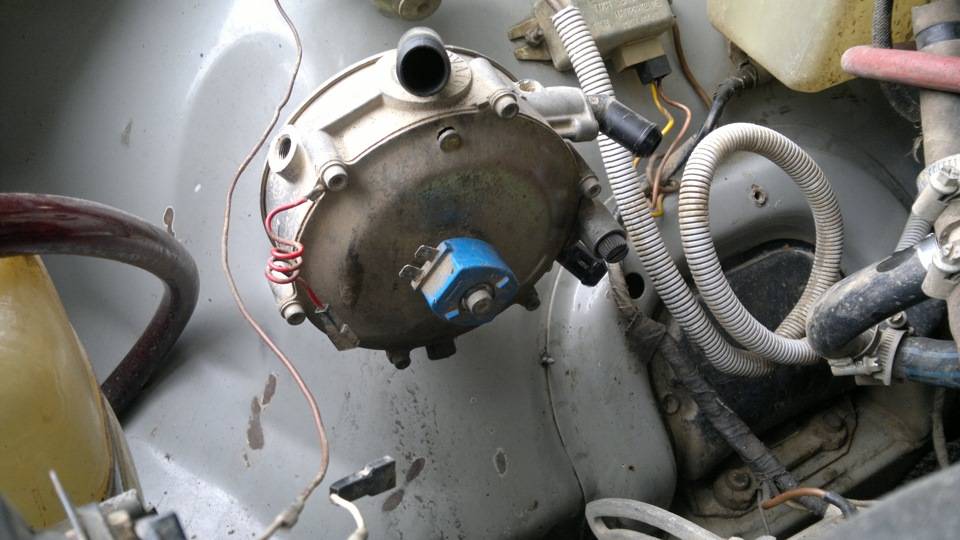

Схема редуктора-испарителя

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:чувствительности мембраны 2-3 оборота; «винт жадности» первой камеры до полного открытия, второй на 1 оборот. Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси. Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин)

Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний. Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз. Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый. Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения)

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний. Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз. Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый. Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

  • Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
  • Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
  • Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
  • Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Принцип работы

Принцип работы ГБО 3 поколения схож на принцип работы ГБО 2.

Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.

Далее, при прогреве двигателя до температуры записанной в электронный мозг, и/или достижении определенных оборотов в минуту, закрывает подачу сигнала к бензиновым форсункам, эмулируя их работу.

Электронный блок управления altis

Одновременно с этим газовый электроклапан открывается и сжиженная газовая смесь поступает в редуктор-испаритель, далее, шаговый двигатель приподнимает золотник дозатора и газовая смесь поступает в смеситель и мотор.

Любое изменение работы двигателя приводит к изменению качественной и количественной характеристики смеси. С помощью лямбда зонда врезанного в выхлопную систему контролируется качественный показатель.

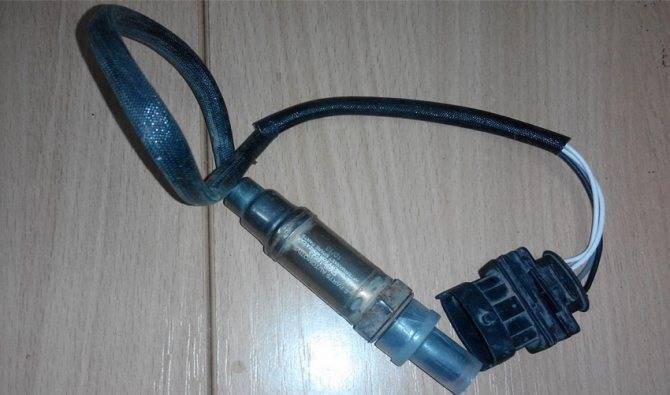

Датчик кислорода

А с помощью датчика положения дроссельной заслонки — количественный, эти показатели передаются на электронный блок управления.

Датчик положения дроссельной заслонки

Далее «электроника», с помощью золотника, регулирует заданное соотношение газовая/воздушная смесь и дозирует ее.

Электронный блок управления отслеживает температуру, обороты двигателя, и состав смеси по поступающим в него сигналам с датчиков.

Отличие от ГБО 2 проявляется в том, что электроника блока контролирует подачу газа, и ее отключение. Задача электронного блока — создать оптимальную концентрацию газо-воздушной смеси для разных режимов работы двигателя.

Это позволяет водителю меньше внимания уделять манипуляциям по переходу на газовое топливо. В технической части обеспечивается большая долговечность службы двигателя внутреннего сгорания за счет отсутствия обедненной смеси, которая наносит вред паре седло клапана — клапан. Также это способствует уменьшению количества вредных выбросов в атмосферу при работе двигателя.

Для аварийного запуска автомобиля на газу необходимо нажать и удерживать некоторое время кнопку переключения вида топлива (порядка 4-6 с), после чего завести автомобиль.

Кнопа ГБО 3/4

В случае выхода из строя электроники блока управления шаговым двигателем либо самого шагового двигателя автомобиль переходит на работу на бензине.

Как работает ГБО 1 поколения

Аппаратура первого от последующих поколений, отличается прежде всего, простотой. Более поздние поколения обрастали дополнительными устройствами и электроникой. Но это не отразилось на принципе работы системы питания двигателей газом.

Работает оборудование 1 поколения следующим образом: автомобильный газ, пропан-бутановая смесь, через заправочное устройство поступает в топливный баллон. Заправка происходит в автоматическом режиме до заполнения баллона на 85% от объема. Процесс заливки топлива контролирует многофункциональный клапан. На встроенном манометре отображается уровень заправки.

По топливной магистрали высокого давления, через многофункциональный клапан, газ доходит до электромагнитного клапана. Этот клапан открывается при включении зажигания. Во время запуска двигателя, газ поступает по магистрали в редуктор. Вакуумный редуктор ГБО 1 поколения двухконтурный, в нем газ из сжиженного состояния, преобразуется в нормальное газообразное состояние.

Давление пропана понижается с 12-16 атм., до 1 атм. При снижении давления происходит сильное охлаждение. Редуктор ГБО 1 поколения замерзает и теряет работоспособность. Чтобы это не произошло, в редуктор подается жидкость из системы охлаждения двигателя. Это позволяет согревать редуктор, делая подготовку смеси эффективнее.

В камеру сгорания газ попасть уже не может, так как давление его равно атмосферному давлению. Следовательно, текучести нет. Здесь используется вакуум, или разряжение, которое создаётся в цилиндрах во время запуска и работы двигателя. Поскольку в открытых цилиндрах и трубопроводе давление отрицательное, то газ туда и устремляется.

Чтобы подача газа была в нужном количестве, на магистрали низкого давления сразу за редуктором устанавливается дозатор. Дальше топливо поступает в газовый смеситель на карбюратор, смешивается с воздухом прошедшим через фильтр, и по впускному коллектору попадает в цилиндры.

Есть способы установки, в которых не предусмотрен смеситель (миксер). В этом случае в нижник(проставка) под карбюратор врезают штуцер или устанавливают смеситель «черепаха». Подача газа происходит сразу в коллектор, минуя карбюратор.

Настройка «отклика» на нажатие педали газа и количества подаваемого газа

После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота  или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).

По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на  любые нажатия педали газа.

После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.

Далее следует закручивать винт на дозаторе до того момента, пока обороты не начнут меняться. Чтобы точно убедится в том, что обороты действительно меняются, рекомендуется в приблизительной «точке» изменения оборотов отпустить и затянуть винт на пол оборота или больше.

Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота

Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой

Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.

Сразу отметим, такие работы взрывоопасны! Без надлежащего опыта и навыков самостоятельно выполнять описанные ниже действия не рекомендуется! Обратитесь за помощью к квалифицированным специалистам!

  1. Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
  2. Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
  3. Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.

Правила эксплуатации газовых редукторов

В инструкции есть правило о предварительной проверке редуктора на исправность перед началом эксплуатации. Необходимо соблюдать периодичность поверки устройства соответствующими службами. Вентиль открывается для проверки и считываются показания стрелки. Рабочие параметры ставятся по значениям манометра низкого напора. Регулировка проводится медленным поворотом вентиля.

Не рекомендуется:

  • работать со сваркой вблизи действующего оборудования;
  • проверять утечку горящей спичкой;
  • отогревать редуктор при замерзании открытым пламенем;
  • устанавливать регуляторы иного назначения;
  • применять несоответствующие манометры.

zavernutiy › Блог › теория регулировки ГБО

1 проверьте свечи, провода и т.д.

Для начала разделю все редукторы 2-го (2+) поколения на 3 группы.1.Старые «голландцы» выпуска конца 80-х, начала-середины 90-х, типа VIALLE. Очень надежные аппараты (ресурс под 200 тыс). У нас их мало и, как правило, уже мертвые.2.Редукторы производства Италии, Польши или Турции. Например, «LONGAS, BRC, VOLTRAN. В общем между собой схожи и имеют 2 регулировочных винта.3.Редукторы той же Италии или лицензионные с одним регулировочным винтом. Например LOVATO.

Приведу методику регулировки для второй группы (с двумя винтами).

На редукторе есть две основные регулировки: давления во второй ступени (далее буду называть ее «чувствительность» — это ближе к истине) и количества газа проходящего через канал холостого хода — винт холостого хода.Двигатель нужно завести на бензине и прогреть до рабочей температуры.Исходное положение регулировок:— дозатор вывернут на максимум (максимальное сечение канала подачи газа,— винт холостого хода завернуть до конца, а затем отвернуть на 3-5 оборотов,— винт чувствительности поставить в среднее положение.

Установка холостого хода.Завести автомобиль на газе. Если не удается, тогда завести на бензине и перевести на газ и удерживать обороты около 2000. Теперь нужно снижать обороты до холостых и вращая винт холостого хода, найти его положение, когда двигатель не заглохнет. Если двигатель глохнет — повторять операцию, пока не будет устойчивой работа на хх. Затем, вращая винт холостого хода, нужно найти максимум оборотов.Далее нужно понемногу заворачивать винт чувствительности, если обороты меняются, то нужно скорректировать их винтом холостого хода на максимум. Если не получается, то завернуть винт чувствительности на 2 оборота и повторить сначала.В итоге винт чувствительности завернут почти до конца, двигатель работает на холостом ходу на максимуме – где-то 1100-1200 об/мин. Винтом холостого хода, заворачивая, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.

Настройка чувствительности редуктора.Понемногу отворачивать винт чувствительности до тех пор, пока это не станет влиять на обороты двигателя на холостом ходу, затем заворачиваем на 0.75-1.25 оборота назад. Пробуем резко «газануть» — двигатель должен хорошо откликаться на педаль «газа». Если отзывается плохо – тупит, повторить операцию.

Настройка дозатора.На работающем на газу двигателе установить 3000-3500 об/мин, и заворачивая винт дозатора до тех пор пока не будет найден порог изменения в оборотах. Он слышен по звуку работы двигателя. Можно покрутить винт дозатора больше — меньше, чтобы убедиться в этом. Отвернить винт дозатора на 0,5-0,75 оборота от найденного порога.

Заключительная регулировка.Проводится так же в несколько шагов. Резко нажать на привод «газа», затем заворачивая винт чувствительности по 0,25 оборота до тех пор, пока не почувствуется провал в наборе оборотов. После этого отвернуть винт чувствительности на 0,5 оборота. Последнюю операцию лучше проводить не на слух, а на «трогание» автомобиля с места на малом «газу». После этого повторить процедуру настройки дозатора.

Собственно, редуктор настроен. Можно спокойно ездить. Единственная проблема, которая может возникнуть – высокий уровень СО. Характерный признак – сильный специфический запах несгоревшего газа из выхлопной на холостом ходу. В этом случае нужно немного завернуть винт хх.Для прохождения техосмотра неплохо подъехать на СТО с газоанализатором и проверить уровень СО в выхлопе.

Методика для 3-й группы.У этих редукторов один винт регулировки. Так называемый объединенный регулятор холостой ход/чувствительность. Как настроить такой редуктор.Как и в предыдущей методике, завести автомобиль на газе(ил на бензине с последующим переводом) и отрегулировать холостой ход. Выставить винтом регулировки максимальные обороты — 1000-1100 об/мин. Затем заворачивая винт, снизить обороты чуть меньше номинальных и затем, отворачивая, установить 950-1000 об/мин.

Отрегулировать дозатор как в предыдущей методике.

Добавлю. Можно поджать винт дозатора на 0.5 оборота и поездить. Если авто не начала «тупить», можно поджимать еще по 0.5 оборота.Как только машина начала «тупить» — отворачивать винт до пропадания «тупления». Это будет режим наибольшей экономичности без ущерба двигателю из-за обедненной смеси.

Ремонт редуктора заднего моста “Газели” своими руками — инструкция

В этом вопросе крайне важна точность, поэтому лучше обратиться за услугой к профессионалам. Но, если вы уверены в собственных силах, есть возможность восстановить эту часть в “домашних” условиях. Вначале рекомендуем разобраться в конструкции узла, найти видео с пошаговой инструкцией, собрать советы профессионалов и опытных автолюбителей в сети.

Для продления эксплуатационного срока устройства необходимо:

  • следить за целостностью деталей и стыков для профилактики течи (манжеты, прокладки, сливная и наливная пробки);
  • не допускать снижения уровня картерного масла за минимально допустимое значение;
  • проверять регулировку ступичных подшипников, затяжку полуосей и крепежных болтов.

Какое рабочее давление редуктора ГБО 4 поколения?

По общепринятому стандарту и допустимым нормам безопасного использования оборудования рекомендуется выставлять давление в редукторе на уровне от 0,8 до 1,6 атмосфер. Точный показатель определяется по совокупности факторов: мощность двигателя, потенциальный расход топлива, нагрузка, интенсивность использования и т. д.

Особенности настройки редуктора:

  1. Если оборудование устанавливается на автомобиль с большим объемом двигателя (выше 2,5 л), то рекомендуется выставлять давление от 1,4 атм. Меньший показатель будет слишком слабым.
  2. Чрезмерно высокое давление (1,6-1,8 атм) снижает эффективность работы форсунок, что замедляет скорость их срабатывания.
  3. Заниженное давление (0,8-0,9 атм) негативно сказывается на ускорении транспортного средства при разгоне.
  4. Давление ниже 1 атмосферы существенно упрощает калибровку.

Исходя из особенностей регулировки редуктора, получается, что средним допустимым значением является давление в диапазоне от 1 до 1,4 атмосфер в зависимости от характеристик силового агрегата авто, форсунок и других факторов.

Ремонт редуктора “Газели” — особенности сборки

Сервисные профессионалы автомобильного бизнеса предлагают, если запчасти не менялись, поменять распорную втулку с сальником (раз уж разобрали узел). При замене главной пары установите сменную шайбу распорки. Чтобы правильно подобрать размер, ориентируйтесь на данные отработанной детали. Вмонтируйте кольцо и запрессуйте подшипниковую обойму внутри.

Короткое описание работы:

  • устанавливаете новую рабочую втулку на вал;
  • помещаете в редукторный картер;
  • ставите свежий сальник;
  • одеваете фланец (используйте новую гайку).

После ремонта заднего редуктора “Газели” соберите дифференциал и верните его на место.

Закрутите крышки. По затяжке второй гайки подтяните еще на 2 зуба. На 1-й отрегулируйте зазор, чтобы он попадал по величине в диапазон 0,008-0,013 см. Поверните шестерню, чтобы проверить люфт на одинаковость в различных положениях (в ином случае требуется заменить дифференциал). Если все нормально, поставьте стопорные пластины на место и зафиксируйте их болтами.

В каких случаях требуется ремонт дифференциала “Газели”? Ниже мы приводим шумы, свидетельствующие о проблеме в рассматриваемом устройстве:

  • повышенный на этом участке (возможны порча шестерен и полуосей, искривление балки, утечка масла, ошибка регулировки);
  • нехарактерные звуки при разгоне авто (мало смазки, неисправность подшипников дифференциала/полуосей);
  • звуковые эффекты, появляющиеся в поворотах (затиры на сателлитной оси, износ запчастей);
  • стук на старте (расширен зазор главной передачи/шлицевого соединения фланца и шестерни, в дифференциале разбито отверстие для сателлитов).

FakeHeader

Comments 44

Для карбового ДВС нет ничего лучше и надежнее старой, проверенной системы ГБО-2. Эта хрень точно не даст ни какой экономии, т.к. меньше газа, чем нужно движку для нормальной работы все равно не подашь. А правильно установленное и настроенное ГБО-2 расходует газ так же, не более, чем ГБО-4. Со вторым, в свое время был на ТЫ, четвертое знаю не хуже. Новая система — средство выкачивания денег с владельцев карбюраторников, как продавцами систем, так и установщиками-настройщиками. Не ведитесь!

Да ладно… В своих умозаключения вы не достигли предела. Лошадь — самое надежное средство, и кушает не больше чем надо…

Но это все шутки, извиняюсь за сарказм.

По делу. Лучшие настройщики ГБО 2го поколения используют газоанализатор выхлопа. И это всегда компромисс между малыми нагрузками и предельными. Не бывает «идеальной» настройки во всем диапазоне.

Втюхали бесполезную хрень ((( я ещё понимаю на к-джетроник, но на жигули карбюраторную…

я на шоху вообще ставил наше, пермское ГБО, компании которуй уже даже на тот момент не было. и была это просто фигня в воздушный фильтр, на редукторе крутилась гайка, которая подавала газ:) а 4 поколение мастырыть… если у машины мозгов нет (ЭБУ), то зачем они ГБО — дублируем топливную систему: как бенз льется бензонасосом и впрыскивается форсунками карба, то пусть так же впрыскивается — только уже газ.

На карб тогда имеет смысл поставить мпсз, убойная вещь, и поверх можно обычное ГБО ставить 4 поколения.

Микропроцессорная система зажигания, частичка инжектора в двигателе с карбюраторным впрыском топлива.

ГИГ-3 в своё время ставил на Москвича. Прикольная была штука, но хавал 20 литров и толком не регулировался

Для карба САГА-6 лучше бы вернули выпускать

В смысле? Вы к чему?

Здравствуйте! Это вы себе уже установили?

У автора такая система давно установлена на Saab 900

Здравствуйте! Это вы себе уже установили?

Да, я 1.5 года езжу на такой системе. Очень доволен. Только у меня более ранняя версия, аэто новая система.

Интересно конечно, не против бы ознакомится более детально. Можете мне ссылочку сбросить где её можно купить?

Несколько важных слов о ГБО

Инсталляция газобалонного оборудования дело индивидуальное, однако в последнее время наметился большой спрос на такие установки. Это объясняется ценою на газ, которая в несколько раз ниже. И, безусловно, на выбор в пользу газа влияет его экологичность по сравнению с тяжёлым топливом.

Установка ГБО на автомобиль

Дело в том, что газ имеет свойство сгорать полностью. Он не оставляет почти никакой злотворной эксплазии, ядовитых веществ, нагар формируется в разы меньше. Некоторые утверждают, что газообразное топливо вредит автомобильному мотору, но это не так. Топливо нового поколения даже не провоцирует возникновение неполадок, хотя проблемы могут возникать в плане прогара клапанов и поршней. Кроме того, недостатком ГБО можно считать его периодическую регулировку, особенно с началом каждого годового сезона.

Частота регулировки повышается с пробегом автомобиля. Чем он старше, тем сложнее проводить настройки, и делать это приходится постоянно. Объяснить такую ситуацию можно тем, что со временем элементы газобаллонного оборудования теряют изначальные свойства, меняют их. Это приводит к перерасходу газообразного топлива. Как правило, такое состояние оборудования наступает уже на 3-4 год эксплуатации транспортного средства.

В завершении статьи хотелось бы напомнить, что не рекомендуется включать редуктор вместе с мотором автомобиля. Нужно сначала подождать, когда двигатель прогреется до 40 градусов. Затем можно уже спокойно переходить к запуску редуктора.

Как регулируется работа редуктора?

У газового редуктора Ловато 2 поколения регулировка имеет свои особенности. Вообще газ чувствителен ко многим важным моментам и изменениям в работе системы. Бывает, что газобаллонное оборудование установили, но потом наметился увеличенный расход топлива либо прочие проблемы с мотором. Допустим, автомашина начала медленно заводиться или регулярно глохнуть. В таком случае лучше отрегулировать редуктор.

Что надо для этого сделать? Чтобы ознакомиться с особенностями процесса, можно просмотреть схему существующих выводов и регулирующих компонентов.

Проводят регулировку электроредуктора. У вас в наличии присутствуют регуляторы – давления ХХ (2) и объема газа (2). Надлежит придерживаться такого алгоритма действий:

  • перейдите на бензин, включите машину и разогрейте мотор до 95 градусов;
  • установите обороты на отметке 900-1100 об/мин и отключайте подачу горючего (в данном случае – бензина);
  • устанавливайте начальные позиции регулирующих винтов: дозатор устанавливайте на крайнюю отметку, регулятор ХХ (2) крутите до конца и вслед за этим прокручивайте в точности на 5 оборотов, регулятор 1 прокрутите до конца.

Ставьте ХХ. А именно:

  • переведите управление на газ и включите автомашину. Посредством подсоса выставьте обороты силового узла на отметку в районе 2 тыс.;
  • понемногу верните на место подсос и выкручивайте регулятор ХХ (2). Делайте это, пока не будет обеспечена наибольшая оборотистость мотора. Как это понимать? Вертите винт 2, пока обороты закончат увеличиваться. По достижении указанной цели остановитесь;
  • орудуйте в описанной очередности, пока подсос не будет втоплен до конца;
  • равномерно крутите регулирующий винт (2). Необходимо достигнуть такого состояния, чтобы сумма оборотов стала предположительно той же, что и при работе на бензине. Во время регулировки вы обязаны помнить, что после вращения регулятора реакция на изменения наблюдается не мгновенно, а спустя некоторое время. Значит, делать паузу надо непременно.

Отрегулируйте чувствительность редуктора. Тут все просто. Крутите регулировочный винт (1) вплоть до понижения (повышения) оборотов ХХ (опять-таки не забываем про задержки). Вслед за этим крутите регулятор незначительно назад – на 1,25 об. Дальше попытайтесь как следует надавить на газ. Безупречно, если автомашина незамедлительно отреагирует на ваши действия.

Однако тут важно не забывать еще вот о чем. В случае, если регулировочный винт «1» был недостаточно хорошо подтянут, то его предпочтительно оставить нетронутым

Помимо прочего, при условии, что вместимость мотора менее 3 л., то описанный винт тоже лучше не трогать.

Настройте дозатор. С этой целью:

  • выставьте количество оборотов на отметке 3500. Соответственно, к процессу предпочтительно привлекать ассистента и попросить его нажимать на газ (подсосом не орудовать). Помощников не нашлось? Надо закрепить трос дроссельной заслонки, пользуясь при этом отверткой;
  • крутите регулировочный винт до появления изменений в оборотах. Провертите винт налево и в правую сторону, дабы убедиться, что все действия были проведены верно;
  • вертите винт, пока обороты растут. Как только вращение перестанет выдавать результат, надо остановиться;
  • отныне вращайте винт на 0,75 об. от предельного показателя.
  • позовите помощника и попросите его нажать на газ. Не забывайте одновременно крутить винт 2 на 1/4 об. Должно появиться ощущение незначительного понижения оборотистости;
  • прокрутите винт чувствительности на половину оборота;
  • настраивайте повторно дозатор.

Замеряйте уровень углекислого газа в выхлопе. Стандартен показатель в районе 0,35 %. Показатели чрезмерно большие? Крутите винт ХХ на редукторе и повышайте нагнетание воздуха (для этого применяют особый винт на карбюраторе). Если наблюдаются пониженные обороты, действия должны предприниматься противоположные.

При наличии возможности, чтобы правильно настроить и отрегулировать ГБО 2-го поколения, применяйте эмулятор лямбда зонда. Он позволяет увидеть, до какой степени точно проделаны работы. В тот же момент можно осуществлять требующиеся по ходу дела корректировки.

Упрощенный способ, применяемый при ремонте ГБО 2 поколения своими руками (бренд Ловато), – основы настройки (болт чувствительности в комбинации с болтом жадности):

  1. Болт чувствительности мембраны всецело вкручивают до незначительного упора.
  2. Дальше выкручивают болт чувствительности на 5 витков от скрученного положения.
  3. Болт жадности (основной камеры) на шланге вкручен, в свою очередь, до незначительного упора.
  4. После этого выкручивают болт жадности на 3 витка от скрученного положения.

ВАЗ 2107 на пропане, какой воздушный фильтр ставить и как часто его менять?

В принципе большой разницы в воздушных фильтрах нет, поэтому ставить можно любой. Главное, настраивать газовое оборудование желательно с новым воздушным фильтром. Еще есть особенность в работе двигателя на пропане, расход газа так и мощность двигателя зависит от пропускной способности воздушного фильтра. Первый признак что надо менять воздушный фильтр такой, двигатель начинает тупить и расходовать больше газа, значит, фильтр под забился и не пропускает нужного количества воздуха. В этот момент желательно заменить воздушный фильтр.

Что интересно, газ можно настроить под любой воздушный фильтр, даже забитый, пользуясь настройками описанными в статье выше.

Запуск двигателя авто с ГБО зимой

Зимой в сильные морозы завести машину и на бензине, бывает сложно, а на газе это перерастает в проблему. Ведь охлаждающая жидкость в двигателе, холодная и согреть редуктор просто не возможно. В этом случае запуск двигателя производится на бензине. Для этого во время монтажа устанавливают на бензопровод электромагнитный клапан, он работает только при включенном зажигании.

Для перевода двигателя с бензина на газ, в салоне машины устанавливается трех позиционная кнопка, которая имеет три рабочих положения «бензин – нейтраль – газ».

  1. В первом положении происходит подача бензина, газ отключен.
  2. Во втором положении отключен и газ и бензин.
  3. В третьем положении, включена подача газа, а бензин отключен.

Такая комбинация нужна для управления переходом с бензина на газ. Когда двигатель запустили на бензине, и он прогрелся, выключатель переводят в положение «нейтраль», в это время происходит догорание бензина, который остался в карбюраторе и только после этого переключают в положение «газ»

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Напоследок отметим, что при установке ГБО на любом моторе не следует гнаться за максимальной экономией газа, игнорируя «вялые» и замедленные реакции на акселератор, заметную потерю мощности двигателя и т.д. Также не рекомендуется выставлять минимально возможные обороты ХХ и т.д., при которых двигатель еще не глохнет, но стабильность его работы вызывает сомнения.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.

Установка ГБО на 2106: мультиклапан

В статье вы узнаете о том, как производится установка ГБО на ВАЗ 2106, какие имеются требования к этому процессу. Так же рекомендую прочитать про устновку гбо на авто 4 поколения.

Нужно заметить, что данное руководство предназначено исключительно для ознакомительных целей, описаны лишь основные моменты без глубокого погружения в тему. Если вы сталкиваетесь с монтажом газобаллонного оборудования впервые, то лучше всего изучить более подробно техническую литературу, а также рекомендации производителя ГБО.
