Обзор передней подвески на ВАЗ-2110 и какие детали в неё входят

Передняя подвеска Ваз 2110: схема, название деталей

Из чего состоит передняя подвеска Ваз 2110

Детали передней подвески Ваз 2110 представленные на изображении ясно дают понять, что ничего архисложного в ней нет, и в то же время нет деталей, оправданность присутствия которых у гениев инженерной мысли вызывает большие сомнения. Минималистическая подвеска «десятки» является независимой, а роль гасителей колебаний играют амортизационные стойки и пружины на нижних поперечных рычагах. Рычаги при помощи сайлент-блоков, состыкованы со стабилизатором. Последний, предусмотрен конструкторами для стабилизации транспортного средства при резком маневрировании в поворотах.

Фронтальная стойка

Данный элемент передней подвески Ваз 2110 самый ответственный и дорогостоящий, а кроме того, требующий постоянного обслуживания.

В нижней области стойка прикрепляется к поворотному кулаку посредством пары болтов. Одним из этих болтов, который является эксцентриковым, предварительно ослабив его гайку, регулируется развал фронтальных колёс. Для фиксации пружины предусмотрены две чашки, чтобы предотвратить пробой, на штоке амортизатора разработчики предусмотрели демпфер сжатия. Для упора самой стойки в верхней части, предназначена чашка, исполненная заодно с поворотным подшипником. В свою очередь, верхняя опора являет собой отдельный узел, прикрепляемый к брызговику кузова посредством 3-х гаек.

Шаровая опора и нижний рычаг

Такая деталь, как шаровая берёт на себя самые разнообразные нагрузки: при замедлении, при ускорении, поперечные, продольные. Вдобавок шаровая выполняет функцию нижней опоры поворотного кулака.

Чтобы предотвратить залом нижне расположенного рычага и нейтрализовать воздействие на него тормозных и динамических усилий, предусмотрены растяжки. С одной стороны, они присоединены к рычагу, а с другой, зафиксированы посредством сайлент-блока на балке фронтальной подвески. Кулак поворотный

Фиксирует ступичный подшипник и отвечает за его целость.

Задняя подвеска Ваз 2110

И напоследок, мы поверхностно рассмотрим устройство задней подвески десятой модели ВАЗа.

Зависимая, с гидравлическими амортизаторами и цилиндрическими пружинами, задняя подвеска ВАЗ 2110 имеет в основе своей конструкции пару продольных рычагов, соединённых балкой, а остальные подробности можно увидеть на приведённых ниже изображениях:

Суть устройства передней и задней подвесок в теме приведена, а вывод из этого прост — ремонтные работы не должны вызывать у обладателя десятой модели ВАЗа никаких затруднений. Опытному автомобилисту практически всё можно выполнить своими руками. Для этого следует досконально знать устройство механизма и вовремя диагностировать и устранять поломки. Не стоит забывать, что по надёжности фронтальная подвеска «десятки» уступает современным автомобилям, поэтому учитывая качество российских дорог, рассчитывать на внедорожные качества легковушки всё же не стоит — так вы и подвеску сбережёте, да и другие узлы обезопасите.

Характерные неисправности

Для передней подвески характерны определенные поломки, которые определяются двумя явлениями:

Их следует рассматривать отдельно, поскольку причины появления разные.

Стуки

Если вы начали слышать стуки, которые идут от передней подвески, это может быть вызвано несколькими причинами:

  • Стойка имеет определенные неисправности;
  • Стяжки на поперечине, подушки износились или ослабло крепление болтов;
  • Крепление к кузову оказалось недостаточно прочным;
  • Пружины вышли из строя;
  • Шарниры износились;
  • Резиновая часть подвески нарушила свою целостность. Стук при этом должен быть четким, как удар металла по металлу;
  • Регулировка колес имеет нарушенный баланс.

Если вы слышите не стук, а шум, тогда причины проблем передней подвески могут заключаться в следующем:

  • Болты, отвечающие за крепление штанги стабилизатора поперечной устойчивости к кузову, ослабли;
  • В опоре стойки разрушились резиновые компоненты;
  • Износились резиновые подушки стяжки или штанга;
  • Пружина подвески сломалась или нарушила свою геометрию;
  • Колеса разбалансировались;
  • Разрушился буфер хода сжатия.

Повышенный износ резины

Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:

  • Углы установки колес выбраны неправильно;
  • Шарниры износились;
  • Нарушен баланс колес.

Интерьер

Интерьер машины прост и не слишком презентабелен. Никаких «буржуазных излишеств» вы тут не найдете. Единственное исключение – электроподъемники стекол и обогрев передних сидений, но это встречается не во всех модификациях автомобиля.

Руль большой и весьма допотопный. Рулевая колонка регулируется только по высоте. Причем некоторые модели идут без гидроусилителя и электроусилителя руля, что является весомым минусом.

Торпедо Lada 2112 (2006-08)

Справа от руля располагается консоль с обогревателем, магнитолой, бортовым компьютером (если он есть) и основными клавишами. Обогреватель, по идее, должен регулироваться, чтобы отдельно обогревать стекла, верх и низ салона, но на деле обогревается все и сразу. Подушек безопасности в салоне нет.

Бардачок достаточно большой, там даже есть подсветка. Положение наружных зеркал регулируется специальным рычажком, но регулируется весьма посредственно, поэтому обычно этим никто не пользуется.

На заднем ряду сидений человеку высокого роста вряд ли будет комфортно, потому что он будет задевать головой потолок. Длинноногим людям также будет не слишком удобно, так как до передних сидений остается достаточно мало места. По ширине салон тесноват, с комфортом можно разместить только двоих пассажиров. Трое человек поместятся, но им будет тесно.

Интерьер Lada 2112 (1999–2008)

Стеклоподъемники сзади ручные и постоянно заедают. Как знает любой, у кого когда-нибудь была Лада, Жигули или любое другое детище АвтоВАЗ, стекла опускаются ровно до того уровня, до какого захотят. Часто полностью опустить стекло в принципе невозможно, оно застревает посередине и больше не двигается.

Сидения заднего ряда откидываются вместе или по отдельности, что увеличивает размер багажника, поэтому в машину можно положить и достаточно габаритный груз.

Преимущества и недостатки Макферсона

Сначала, наверное, стоит поговорить о том, какие имеются плюсы в использовании подвески такого типа. Самое главное – это довольно высокая надежность конструкции, а также ее простота. Одна стойка имеет сразу две функции. Во-первых, она служит частью рулевого управления. Во-вторых, она выполняет роль амортизатора.

На стойке имеется поворотный кулак, к которому крепится шарнир рулевой тяги. Нижний рычаг передней подвески, который посредством шаровой опоры соединен с колесной ступицей, расположен внизу, соответственно. Верхняя часть – это шток, который подвижно закреплен в кузове при помощи опорного подшипника. С помощью этого механизма стойка может поворачиваться. Итак, можно выделить несколько подвижных шарниров во всей конструкции:

  1. В верхней части располагается опорный подшипник.
  2. В нижней части находится шаровая опора.
  3. И, конечно же, рулевая тяга примерно посредине.

В сравнении с автомобилями, имеющими задний привод, подвеска типа McPherson значительно проще. Но что касается надежности, то этот вопрос является спорным. Давайте теперь рассмотрим отрицательные свойства схемы подвески такого типа.

Передняя подвеска ВАЗ 2110 имеет свои недостатки. В первую очередь, она идеально подходит для ровных дорог, без ям, бугров, езда по ним должна быть максимально спокойной и равномерной. Стихия подвески десятки – это городской режим.

В том случае, если автомобиль очень много ездит по пересеченной местности, подвеска быстро выходит из строя. Для бездорожья наиболее приемлемым является тип подвески, который используется на классике, либо же на полноприводных автомобилях. Это подвеска двухрычажного типа.

Обратите внимание на то, что на внедорожниках именно такая подвеска и применена. Конечно, конструкция значительно сложнее, зато работа у нее эффективней

Следовательно, недостатки Макферсона сразу же можно увидеть в сравнении. Еще один минус – это жесткость. Как правило, автомобили с подвеской такого типа имеют качественную звукоизоляцию. Чтобы уменьшить количество посторонних звуков, проникающих в салон.

Все элементы, изготовленные из пластика, должны быть надежно закреплены на элементах кузова. К сожалению, на автомобилях ВАЗ 2110 и подобных, с завода не всегда использовались разнообразные материалы для смягчения. Поэтому внутри салона при езде слышались посторонние скрипы, скрипы, и иные звуки непонятного происхождения.

Но стоит обратить внимание на то, что некоторые симптомы могут проявляться и в том случае, если пружина передней подвески сильно износилась. Как правило, спустя некоторый промежуток времени, который может быть в интервале от 5 до 10 лет, она изменяет свою длину

Естественно, работа подвески становится неправильной.

Как проявляется неисправность передних сайлентблоков

Выяснить, верно ли они работают, несложно. Для этой цели нужно отметить то:

  • Не скрепит ли резина передних колес во время езды. При этом езда не обязательно должна быть на дальние расстояния. Даже при поездках на маленькие дистанции, скрип не должен наблюдаться. Это не означает, что скрип будет очень приметен – он а возможно малослышимым;
  • Нет ли на резине каких-либо изъянов. Обычно, если сайлентблоки плохо работают, то у них возникают маленькие трещинки, разрывы.
  • Не слышен ли какой-либо стук в фронтальных колесах. Существует, что сайлентблоки начинают плохо скользить, потому в течении времени им становится нашему клиенту остается труднее вертеться, потому они и начинают издавать звуки, похожие на стук.

Ремонт передней подвески ВАЗ 2110 своими руками Подробная инструкция

В процессе эксплуатации автомобиля, наибольшую нагрузку принимает на себя его подвеска. От того, в каком техническом состоянии она находится, зависит не только безопасность, но и комфорт движения. Сегодня мы попробуем разобраться с тем, как провести ремонт передней подвески ВАЗ 2110 в домашних условиях.

Ремонт подвески своими руками

Стоит заметить, что большая часть ремонтных работ может быть выполнена своими силами, без привлечения дорогостоящих специалистов и пользования услугами сервисных центров или СТО. Итак, в первую очередь необходимо поставить машину на ручной тормоз и зафиксировать колёса противооткатными колодками. Весь процесс ремонта можно условно разделить на несколько этапов. Подробно разберём каждый из них:

Ремонт шаровых опор – снимают колесо и очищают элементы подвески от скопившейся грязи. С помощью домкрата слегка приподнимают переднюю часть автомобиля. Отворачивают гайку пальца верхней шаровой опоры и выпрессовывают палец из поворотного кулака. После его выхода, снимают крепление шаровой опоры и извлекают её из верхнего рычага вместе с защитным кожухом. Устанавливают новое устройство и проводят его сборку в обратной очерёдности. Нижняя опора меняется аналогичным образом;
Рычаги передней подвески – работу начинают со снятия верхнего элемента, для чего из шаровой опоры выпрессовывают палец поворотного кулака. Снимают болт кронштейна с бампера и откручивают крепёжные гайки с оси, после чего извлекают её, а сам рычаг снимают с авто. Посредством специального съёмника извлекают повреждённые сайлентблоки и устанавливают на их место новые. Сборку проводят в обратном порядке. Нижний элемент снимать не обязательно, достаточно лишь открутить гайки на его оси и с помощью съёмника вынуть шарниры на резинометаллической основе, поставить на их место новые и затянуть гайки. Снятие проводят только лишь в случае повреждения детали, что, впрочем, встречается достаточно редко;

Амортизатор – для замены данного компонента откручивают крепёжную гайку, расположенную на его штоке. Снимают с него все установленные шайбы и верхнюю резиновую подушку. Откручивают нижний кронштейн амортизатора, который соединяет его с нижним рычагом. Извлекают сломанную деталь через технологическое отверстие. Снимают крепёжный кронштейн и устанавливают новый амортизатор. Сборку выполняют в обратной очерёдности

Важно помнить, что даже если сломался один амортизатор, замене подлежат оба;

Пружина – в первую очередь снимают амортизатор и отсоединяют стабилизатор устойчивости от рычага. Ослабляют крепёжные гайки на нижней оси, слегка поджимают домкратом нижний рычаг и при помощи подъёмника извлекают из него палец шаровой опоры. Опускают домкрат, слегка ослабляя пружину, и посредством лопатки вынимают её из опорной чашки расположенной снизу. Сжимают новую пружину с помощью специальных стяжек и ставят её на место. Используя домкрат, слегка поджимают нижний рычаг вверх и вставляют в поворотный кулак шаровую опору. Фиксируют её и после этого убирают с пружины фиксаторы. Оставшиеся части подвески собирают в порядке, обратном тому в котором они были демонтированы.

Вместо послесловия

В целом, стоит признать, что самостоятельный ремонт передней подвески на автомобилях ВАЗ 2110 особой сложностью не отличается. Впрочем, он способен вызывать определённые трудности, поэтому рекомендуем вам соблюдать все описанные выше рекомендации. Будьте внимательны и всё у вас обязательно получится.

https://youtube.com/watch?v=LSNKdM8JxEo

Устройство и назначение передней подвески ВАЗ 2110

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство.

Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

  • Специальная пружина;
  • Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
  • Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
  • Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
  • Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки.Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

  • Неисправности в стойке;
  • Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
  • Ослабло крепление к кузову;
  • Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
  • Стучит «обмякшая», а то и сломанная пружина;
  • Износ шарниров;
  • Стук из-за дисбаланса колес.

В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

  • Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
  • В шинах различное давление. Проверяем и исправляем;
  • Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
  • Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

  • нарушениями углов установки колес;
  • большим износом шарниров;
  • дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

Необходимые инструменты для замены стоек на ваз 2110

Каждый слесарь имеет личные привычки, отработанные годами приемы, испытанные средства разборки — сборки. Обобщенный опыт подсказывает перечень необходимого инвентаря для работы с подвеской.

набор прямых, изогнутых накидных ключей М14 – М27
комплект рожковых ключей
головки, держатель с трещоткой
специальный ключ, позволяющий отвернуть гайки штоков (приобретается, изготавливается индивидуально)
плоскогубцы
плоская отвертка
выколотки, изготовленные из мягкого металла
стяжки пружин
пресс для удаления шарниров
молоток с деревянной ручкой
проникающая жидкость, удаляющая ржавчину
графитная смазка
страховочные подставки под корпус автомобиля в поднятом состоянии
фиксирующие колесные упоры
домкрат
щетка по металлу с длинными проволочками
угловая шлифовальная машина («болгарка»)
фонарь 12 вольт

Передняя подвеска ВАЗ-2110: схема, название деталей

Каждая деталь имеет самую важную часть, в подвеске это телескопическая гидравлическая стойка. Она обеспечивает комфортную езду и исключает всевозможную встряску, попадая на кочки и ухабы. Поворотный кулак с верхним болтом, находящийся на стойке, в сочетании с эксцентриковой шайбой и пояском, отвечают за обеспечение плавного развала колес.

Рассмотрим прочие детали, которые размещены на стойке:

  • пружина;
  • полиуретановый буфер ограничения хода сжатия;
  • верхняя опора с контргайками;
  • подшипник поворота стойки одновременно с колесами;
  • амортизатор с пружиной и плунжером.

Поворотный кулак и рычаг объединены при помощи шаровой опоры. Все составляющие поперечны, в виде продольных растяжек, нижних рычагов и опор, соединены шарнирами, выполненными из резинометаллического материала. Регулирование продольного наклона оси поворота осуществляется за счет шайб. Ступицы колес прикреплены подшипником, который не регулируется, и считается он радиально-упорным.

Проблем выхода их строя подвески на ВАЗ-2110 достаточно большое количество, и далеко не все из них легко устраняются в домашних условиях. Случаются моменты, когда без опытного профессионала попросту не обойтись.

Рассмотрим ряд поломок подвески на ВАЗ-2110:

Постукивание. Самая распространенная проблема подвесок – это ее стук в процессе езды. Возникает она по нескольким причинам: неисправная стойка, дисбаланс колес, разболтанные болты, вышедшие из строя растяжки и подушки поперечины, изношены шарниры, разболтано крепление к кузову, неисправность пружины. В случае если стук специфический, с металлическими отголосками, тогда причина в выходе из строя резиновых частей. Исправление любой вышеуказанной проблемы осуществляется путем замены передней подвески

Только важно не забыть после замены изношенной детали, произвести балансировку колеса.
Занос. Бывает так, что водитель едет прямо и держит машину ровно, а ее все равно ведет в сторону. Такая проблема возникает вследствие:

Такая проблема возникает вследствие:

  • нарушения углов установки колес, что вызвано повышением износа шин;
  • выхода из строя пружины в результате низкой степени сжатия;
  • протертых опорами стоек резиновых элементов;
  • разного давления в автомобильных шинах.
  1. Автошины. Чаще всего преждевременно автомобильная шина выходит из строя в результате: лихого разгона, резкого торможения, неверно установленных колес (нарушение угла), сильного износа шарниров и дисбаланса колес.

Прежде чем осуществлять демонтаж или мелкий ремонт подвески на ВАЗ-2110, ее необходимо проверить. Делается это достаточно просто. Загоните машину на канаву и первым делом убедитесь в качественности защитных чехлов шаровых шарниров. Далее следует осмотреть саму подвеску на наличие механических повреждений: сколов, царапин, изогнутостей. Теперь перейдите к смотру всех деталей, выполненных из металлических и резиновых материалов. На каждом колесе проверьте состояние шарниров.

Большинство автовладельцев стремятся усовершенствовать свое транспортное средство, сделав его непохожим на другие. Так же себя ведут и водители ВАЗ-2110, большинство из них проводят тюнинг заводской модели подвески. Это дает возможность улучшить устойчивость и управление автомобилем в ходе езды.

Рассмотрим пошаговый ремонт подвески на ВАЗ-2110:

  1. Проверяем все детали и ищем причину поломки – сломанную деталь.
  2. Определившись, на каком колесе проблема, произведите его демонтаж.
  3. Далее удалите с механизма все загрязнения и ржавчину. Для этого может потребоваться щетка по металлу и смазка ВД.
  4. Снимите крепежную гайку с пальца верхней шаровой.
  5. Выпрессовывайте палец из поворотного кулака, затем снимите крепление и выньте из верхнего рычага вместе с защитным кожухом.
  6. Поставьте новую деталь и соберите все в обратной последовательности.

В случае если разрушен буфер, тогда необходимо произвести полную его замену. Замена пружины требуется, если она просела или сломалась. При наличии повышенного износа и деформировании возникает необходимость замены шарового шарнира. Все остальные шарниры требуют замены в случае износа стоек штанги стабилизатора или их самих. В результате разрушения и осадка меняют все резиновые элементы детали. При этом регулярно нужно подтягивать ослабленное крепление к кузову.

Своевременная проверка всех деталей механизма позволит подвеске качественно служить долгое время и избежать дорогостоящего ремонта. К тому же стоит заменить, что гораздо проще устранить небольшую поломку в домашних условиях своими руками, нежели везти машину к мастеру, где он попросит немалую сумму денег.

Схема стабилизатора поперечной устойчивости на ВАЗ-2112

Стабилизатор – деталь важная, но можно ездить без неё. Отсутствие стабилизатора не является поводом для снятия авто с эксплуатации.

Штанга стабилизатора и тяги

Узел состоит из штанги и двух тяг. Артикулы:

  1. 2110-2906050 – тяга или стойка;
  2. 2110-2906010 – узел в сборе;
  3. 10516870 – пружинистая шайба;
  4. 2110-2906040 – подушка;
  5. 10519601 – шайба;
  6. 2108-2906042 – кронштейн;
  7. 2110-2906016 – штанга;
  8. 2110-2906078 – верхняя втулка тяги;
  9. 15971321 – винт М10;
  10. 12164711 – гайка M10;
  11. 16104111 – самоконтрящаяся гайка M8;
  12. 2108-2906079 – нижняя втулка тяги.

Чтобы избавиться от стабилизатора, удаляют детали, приведённые в списке.

Устройство передней подвески на ВАЗ-2110 устройство, конструкция

Передняя подвеска ВАЗ-2110: устройство и конструкция

Для чего нужна подвеска и какая на ней лежит ответственность, каждый знает ещё с автошколы, если не со школы

Поэтому заострять внимание на общих сентенциях не станем, а сразу перейдём к делу

ВАЗ-2110 получил в наследство от восьмёрки и девятки подвеску МакФерсон, разработанную ещё в 70-х годах прошлого века и испытанную на опытных ВАЗ-2108.

Конечно, коррективы в конструкцию вносились и сегодня она выглядит так:

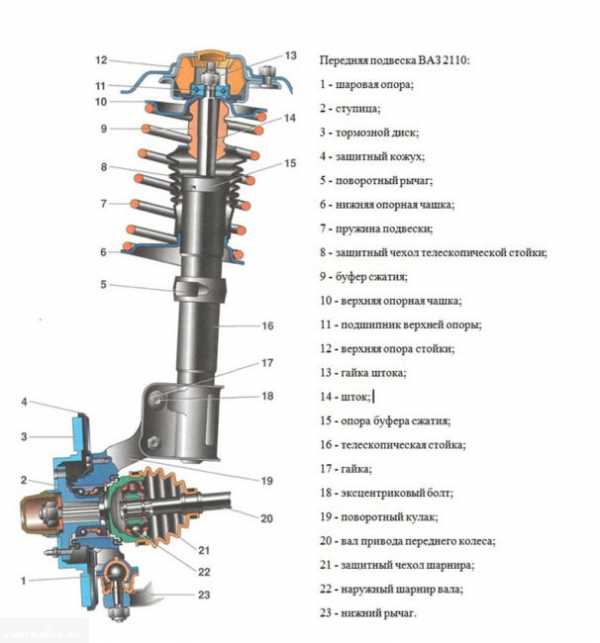

Схема подвески.

Как видно из схемы, ничего сложного в конструкции нет, нет и ничего лишнего. Спартанская подвеска десятого семейства относится к типу независимых подвесок с гидравлическими амортизационными стойками, витыми пружинами 7 на нижних (23) поперечных рычагах. Правый и левый рычаги шарнирно, с помощью сайлентблоков, соединены стабилизатором поперечной устойчивости. Стабилизатор необходим для сохранения устойчивости автомобиля в поворотах и при активном маневрировании. Он представляет собой штангу из пружинистой стали с изгибом для глушителя.

Передняя стойка

Самый важный, дорогой и требующий постоянного ухода узел — передняя амортизаторная стойка (16).

Где-то тут спряталась стойка подвески!

В нижней части стойка крепится к поворотному кулаку 19 с помощью двух болтов, один из которых (18) эксцентриковый. Поворотом этого болта, отпустив гайку 17, регулируют угол развала передних колес. Передняя пружина опирается на опорную чашку 6 снизу и на верхнюю опорную чашку 10. Для предотвращения пробоя подвески на штоке амортизатора установлен демпфер сжатия 9.

Сама же стойка сверху упирается чашку 12, которая выполнена в сборе с поворотным подшипником 11. Верхняя опора — это отдельный узел, она фиксируется к брызговику кузова с помощью трёх самоконтрящихся гаек. Опора имеет некоторую эластичность для того, чтобы поглощать высокочастотные колебания и не передавать их на кузов, а свободный поворот вокруг своей оси стойке и переднему управляемому колесу обеспечивает верхний подшипник 11 и нижняя шаровая опора 1.

Передние стойки масляные, разборные.

Пружины передней подвески.

Опоры передних стоек.

Амортизаторы передних стоек и защитные чехлы.

Рабочий амортизатор установлен в корпусе стойки. При необходимости или при выборе амортизатора другого типа (газовый, газо-масляный), всегда есть возможность вынуть его из корпуса стойки, отремонтировать или заменить. При этом нужно учитывать, что восьмерочный амортизатор не подходит на десятку, поскольку на 2110 корпус стойки короче, хотя конструкция выглядит идентично.

Шаровая опора и нижний рычаг

Именно шаровая опора принимает на себя все нагрузки — тормозные, разгонные, продольные и поперечные, а кроме того, она является нижней точкой опоры поворотного кулака.

Узел крепления шаровой опоры.

Опора 1 фиксируется на нижнем рычаге с помощью трёх глухих болтов. Разбирая этот узел, нужно быть предельно аккуратным, поскольку отверстия в поворотном кулаке для болтов крепления опоры не сквозные и при неаккуратном обращении можно запросто сорвать головки или сломать тело болта. Если это произойдёт, придётся высверливать остатки болта или же менять поворотный кулак. Это трудоёмкая и дорогая работа.

Шаровая опора с чехлом.

Нижний рычаг подвески с сайлентблоками.

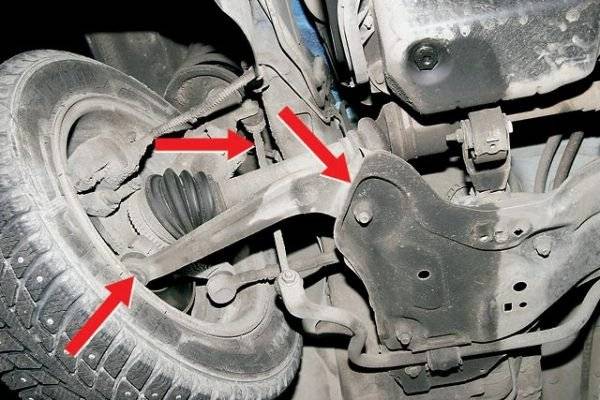

Растяжки

Для предотвращения залома нижнего рычага и снятия с него тормозных и разгонных нагрузок, к нему закреплены растяжки, второй конец которых зафиксирован через сайлентблок к балке передней подвески.

Передняя подвеска ВАЗ-2110.

Растяжки выполняют ещё одну важную функцию: с их помощью регулируют угол продольного наклона поворотной оси. Этот угол сильно влияет на устойчивость автомобиля и на его поведение при маневрировании. Регулировка проводится шайбами, установленными на обоих концах растяжки.

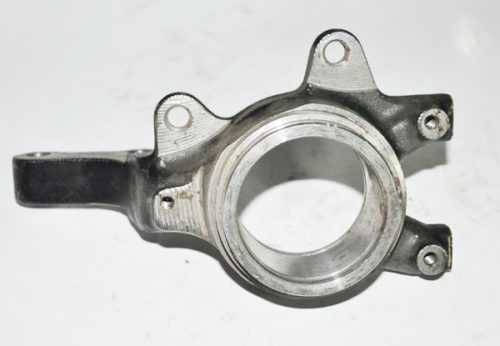

Поворотный кулак

Не менее важная деталь — поворотный кулак.

Узел поворотного кулака и ступицы.

Именно он отвечает за сохранность и фиксацию ступичного подшипника. В кулаке подшипник удерживается с помощью двух стопорных колец. Тип подшипника — радиально-упорный, двухрядный. Он не требует регулировки весь период эксплуатации.

Во внутреннюю обойму запрессована сама ступица, а фиксируется она гайкой, причём справа и слева гайки одинаковые, имеют правую резьбу.

Поворотный кулак.

Подшипник ступицы.

Выводы

Вкратце, так устроена подвеска ВАЗ-2110. Мы рассмотрели только основные элементы конструкции, но суть понятна — ремонт и обслуживание передней подвески десятки совсем не сложная процедура, главное, знать её устройство и своевременно выявлять и устранять неисправности. Берегите подвеску и пусть у вас под колёсами будут только ровные дороги!

https://youtube.com/watch?v=gS1brgDQlSk

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
