Регулировка и ремонт актуатора турбины своими руками

Эксплуатация турбины

Устройство турбокомпрессора делает его зависимым от качества масла, поэтому пытаться сэкономить на нем не стоит. Несвоевременно поменянное масло может стать причиной нарушений в работе механизма.

Автомобиль, оснащенный турбиной, нуждается после покупки в замене масла и тщательной прочистке топливной системы, при этом смешивать разные масла нельзя.

После продолжительной поездки сразу глушить двигатель не рекомендуется, дав ему немного поработать и охладиться. Резкое выключение может сказать на снижении прочности элементов конструкции, вызванном перепадом температуры.

Как отрегулировать актуатор турбины

Теперь разберёмся, как отрегулировать актуатор, чтобы турбины работали продуктивно. К этому стоит прибегнуть, если компрессор стучит, когда мотор останавливается или меняется скорость. Скорее всего, металлический стержень слегка разболтался. Также с помощью настроек добиваются большей производительности.

Если вы хотите просто увеличить давление, можно заменить пружину или ослабить конец регулятора. В этом случае клапан будет открываться при больших оборотах, чем раньше, но не стоит слишком усердствовать.

Если воздействие окажется непомерно сильным, а актуатор не сработает, это может навредить двигателю и вывести его из строя. Также для повышения давления применяется соленоид, выдающий фальшивые данные по текущему напору воздушного потока. Его ставят перед вестгейтом, чтобы воздух сначала попадал туда.

Настройка актуатора начинается со снятия турбины – вам нужна регулировочная гайка. Есть и автомобили, в которых предусмотрен доступ к ней без демонтажа. Если закрутить её чуть потуже, вы отрегулируете ход штока.

Вам нужно сделать следующее:

Снять скобу с металлического стержня и ослабить гайку ключом №10.
Против часовой стрелки подкрутить регулировочный винт – для этого можно взять что-то удобное, например, пассатижи. Створка должна закрыться. Стукните по ней слегка – не должно слышаться глубокого звона.
Сделать ещё пару витков против часовой стрелки.
Вернуть на место скобу и затянуть регулировочную гайку обратно.
После установки турбины заведите машину, попробуйте разогнаться и сбросить скорость – вы не должны слышать стука, лязга и скрежета.

Для этого нужны специальные программы типа Cummins INSITE и диагностическое ПО. С их помощью вы убедитесь, что всё сделали правильно.

Проверка актуатора

Изначально, в момент реализации, актуатор имеет заводские настройки и, фактически, готов к работе. Но после установки на транспортное средство целесообразно проверить актуатор и отрегулировать. Характерным сигналом выполнить такие действия будет дребезжание компрессора в момент глушения двигателя авто. Здесь не стоит паниковать, это не поломка актуатора. Просто шток клапана излишне болтается в процессе работы .

Кроме этого, часто, если правильно настроить актуатор, можно существенно увеличить производительность турбокомпрессора путем наращивания давления воздуха, подаваемого в двигатель.

Регулировка осуществляется несколькими путями

Самый простой и распространенный способ – просто выполнить замену пружины на более мощную. То позволит увеличить и поддерживать высокое давление турбины до момента срабатывания выпускного клапана. Но это чревато превышением оборотов вала турбины.
Следующий вариант, это выполнить подтяжку (можно затянуть, либо послабить) регулятора, влияющего на процесс открытия и последующее закрытия заслонки. При расслаблении тяга удлиняется. Если немного подтянуть – укорачивается. От длины тяги напрямую зависит плотность закрытия заслонки. Чем она меньше, тем плотнее будет примыкать заслонка. Следовательно, чтобы ее открыть нужно больше давления и времени. Тем самым турбина получает возможность обеспечить высокие обороты за короткий промежуток времени.
Еще один вариант – установка буст-контроллера. Устройство устанавливают перед вестгейтом и обеспечивает снижение давления, при котором срабатывает мембрана актуатора. Фактически такое устройство берет на себя часть функции регулирования давления, вследствие чего клапан не получает информации о реальном давлении газов и продолжает работать в штатном режиме.

Вестгейт в переводе означает клапан управления турбиной. Его основная функция – выброс лишних выхлопных газов, вращающих крыльчатку турбокомпрессора, через отводной выход. Без этого вал раскрутится очень быстро, что может стать причиной повышенного давления наддува и при наличии закрытого дросселя – неустойчивой работой или помпажом насоса. Уменьшение производительности – не вариант, так как его усилий не будет хватать на малых и средних оборотах турбины, и мотор будет попадать в «турбояму».

Признаки неисправности актуатора турбокомпрессора

Если у вас заклинил актуатор турбины, то вы сможете это легко обнаружить по синему выхлопу. Особенно он четко виден, когда автомобиль начинает разгон, но после стабилизации работы силового узла, дым вновь приобретает нормальный оттенок. Синеют выхлопные газы за счет сгорания смазки, которая оказалась внутри турбины из-за протечки.

Дым черного оттенка также возможен, если вестгейт поврежден. Основная причина – сгорание топлива из-за нарушения герметичности и воздушной протечке в интеркулере. Белый дым тоже не является нормой. Это происходит при наличии засора в маслопроводе турбины.

Давайте рассмотрим и другие признаки неисправности актуатора турбины:

• Подтеки технической смазки на поверхности турбины и резкое увеличение его расхода. Скорее всего причина кроется в засоре системы воздуховода или масляных шлангов;

• Ухудшение разгона тоже может свидетельствовать о том, что турбокомпрессор нуждается в ремонте. Это может случиться из-за недостаточного поступления воздушных масс внутрь агрегата. Нехватка потока воздуха приводит к ощутимой потере мощности двигателя;

• Появление дребезжащего шума. Чаще всего его слышно при запуске двигателя на холостых оборотах и при полной остановке мотора. Крутящийся момент становится неравномерный и появляются рывки. Посторонние звуки могут также говорить о наличии вмятин или других механических повреждений, которые находятся на лопасти силового агрегата;

• При повышенном расходе технической смазки может наблюдаться и токсичный выхлоп. Причина кроется в воздушном фильтре или в неправильно подключенный к турбокомпрессору воздушный канал. Засоры этих участков тоже нередко приводят к такому негативному результату;

• Нарушение герметичности маслопроводов и его выход из турбокомпрессора – это самые частые признаки выхода из строя актуатора турбины. Это происходит при засорении кожуха оси силового узла. Еще выход смазки может произойти из-за поломки маслопроводов или закоксованности.

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной – синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта – самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать. Проверке подлежат:

вакуумный клапан;
исполнительный механизм;
турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так – запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Турбина, регулировка и установка буст контролера на ZD30 — Часть2

Регулировка турбины

регулировать турбину самому надо только в крайнем случае

Даже после ликвидации ЕГР не торопитесь крутить шток турбины, сначала ставим буст контролер

смотрим на расход топлива, динамику.

Если большой расход, но хорошая динамика то удлиняем шток актюатора, крутим регулировочную гайку (освободив контрогайку на 10)

влево

крутить надо совсем по немногу, не более 5 минут и потом тестировать

главное добиться этой регулировкой, подхвата турбины на оборотах около 1400-1500

если подхват сделать позже, то машина будет вялой

Но тем не менее каждый настраивает под свою машину и свои потребности

КАК ОБОЙТИ ЭЛЕКТРОННОЕ УПРАВЛЕНИЕ ТУРБИНОЙ

У патрулей с зд30 часто неправильно работает управление турбиной, причин несколько, неправильно работают датчики (маф, давления) и сам ЭБУ. Кто не может или не хочет лезть в мозги, то можно собрать простую схему по обходу управления через ЭБУ. Для этого нужно купить бустконтролер механический

Ставим клапан Дауэса, крутилкой на нем, чуть открываем или закрываем его, регулируя небольшой подсос воздуха и фильтрик воздушный маленький что бы поставить на конце трубки(можно такой 02.13.082), а так же датчик давления, если нет мультитроникса. На схеме все видно как собрать с одним или двумя бустами.

Для второго буста надо докупить тройники сам буст и постоянно закрытый клапан, таких найти проще. В салон заводи провода от клапана и при спокойной и не спешной езде или в городском режиме включаем его, так как он настроен на меньшее давление, то и срабатывать будет первым именно он и будет держать меньшее давление турбины, при его отключении в работе будет только первый буст настроенный на большое давление

Можно так же уменьшить количество соединений и вместо двух тройников на вакуумной линии поставить один четверник, один отвод пойдет на буст, второй на клапан

Как продлить эксплуатационный ресурс изделия

Пользуясь нехитрыми правилами, можно серьезно продлить жизнь, как отдельных элементов турбокомпрессора (в т. ч. вакуумного регулятора), так и всего устройства в целом. Далее рассмотрены эксплуатационные особенности на разных режимах функционирования двигателя:

Пуск мотора. При старте старайтесь газ применять по минимуму, а на холостых оборотах (ХО) держите двигатель не менее минуты. Дело в том, что в турбированном компрессоре нужные параметры устанавливаются в течение нескольких секунд, если поступает хорошая смазка. Если же газовать в самом начале пуска силовой установке, крыльчатка будет вынуждена крутиться в условиях недостаточного поступления масла, что приведет к ее поломке.
Пуск в зимнее время. Если двигатель долго не работал или предстоит завести мотор при отрицательной температуре, старт производите только на холостых оборотах, чтобы масло заполнило турбокомпрессор.
Глушение двигателя. До того, как зажигание будет выключено, дайте силовой установке немного поработать на ХО. В противном случае в турбокомпрессоре возникнут температурные перепады, масло резко перестанет подаваться на компоненты устройства, которые все еще будут крутиться по инерции.
Холостые обороты. Не рекомендуется держать их более получаса. Если этот временной интервал превысить, крыльчатка будет крутиться с недостаточной скоростью, что чревато проникновением масляных паров через соединения. В итоге появляется сизый выхлоп из глушителя.
Действия перед первым пуском двигателя после капитального ремонта. Сначала убедитесь, что система смазки турбокомпрессора заполнена. Далее, не пуская двигатель, проверните коленчатый вал, чтобы масло начало циркулировать. Заведите мотор и дайте ему поработать на холостых оборотах минут десять.

Соблюдение этих рекомендаций позволит пролить срок службы турбокомпрессора и избежать преждевременной регулировки, а то и дорогостоящего ремонта.

Источник

Как проверить актуатор турбины?

Когда мотор автомобиля функционирует на повышенных оборотах, турбонагнетатель важно защитить от вероятных перегрузок. Для этого комплекс турбонаддува дополняют электронным актуатором. По сути, это клапан, способный выпускать выходящие наружу отработавшие газы

В итоге лишнее давление не воздействует на турбонагнетатель

По сути, это клапан, способный выпускать выходящие наружу отработавшие газы. В итоге лишнее давление не воздействует на турбонагнетатель.

Виды и особенности работы актуаторов турбин

Актуаторы делят на механические и электронные. Классический механический элемент функционирует по принципу воздействия давления выхлопных газов. Так, в стандартном положении пружина устройства фиксирует мембрану. При росте давления клапанная заслонка уже не фиксируется, и определенный объем газов уходит мимо крыльчатки. В таком случае регулируется скорость вращения турбины.

В электронном актуаторе турбины за управление отвечает специальный блок двигателя. Он получает данные от датчиков, расположенных в разных расходных частях. На основе анализа данных блок отправляет на актуатор команды: закрыть или открыть клапан.

Как понять, что актуатор сломан?

Главные признаки поломки актуатора — посторонние шумы, свист турбины при нажатии на педаль газа и выключении двигателя, снижение мощности наддува. Обычно из строя выходят электронные элементы, компоненты электрического мотора, узлы приводного звена, контроллеры.

Точная диагностика электронного актуатора возможна только в профессиональных заводских условиях. Для начала специалист СТО проверяет работоспособность актуатора с помощью тестера. Проверку можно проводить непосредственно на авто или на снятом актуаторе. Во время диагностики анализируется электронная часть, а также клапаны.

Можно диагностировать актуатор самостоятельно?

Если актуатор выходит из строя, работа турбины на предельных режимах вращения провоцирует рост температуры подшипников. Если это происходит часто — агрегат выйдет из строя. Чтобы не допустить этого, можно и нужно регулярно диагностировать актуатор самостоятельно.

Важно: первую диагностику актуатора необходимо выполнять на правильно настроенном моторе. Чтобы выполнить проверку, достаточно несколько раз нажать на акселератор «на месте». В процессе нужно наблюдать за рычагом актуатора или штоком

Важно запомнить, на каком показателе оборотов шток начнет двигаться. Этот показатель станет контрольным: на него водитель будет ориентироваться, осуществляя следующие проверки

В процессе нужно наблюдать за рычагом актуатора или штоком

Конечно, этот способ дает приблизительные данные. Более точные показатели можно получить только на стенде, в специализированной СТО.

Что не рекомендуется делать самостоятельно — так это проводить ремонт актуатора. Сделать это без заводского оборудования, оригинальных запчастей и подходящей квалификации невозможно.

Чтобы продлить эксплуатационный срок актуатора, важно не прибегать к резкому стилю вождения, пользоваться качественным маслом и топливом, своевременно проводить техобслуживание автомобиля

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата. Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки. Затем производится настройка актуатора турбины.

Снова в моде

Мода на турбированные двигатели стала возвращаться. В период с 70-х до 80-х годов системы турбонаддува стали очень популярными в спортивных и гоночных авто. В фильмах той эпохи все супергерои нажимали на кнопку «турбо», и автомобиль стремительно уходил в закат. Но кино – это кино, а в реальности те первые турбокомпрессоры отставали в эффективности и технологичности, как и тормозила их скорость реакции. И эти агрегаты не только не экономили топливо, но и существенно увеличивали его расход. Тогда еще не шло речи об актуаторе турбины. Принцип работы и настройка еще не были до конца понятны.

Более-менее успешные попытки внедрить наддув в автомобильные серийные моторы проводились в 80-х и SAAB. А уже затем, основываясь на этом передовом опыте, подключились и другие мировые автобренды.

В СССР также разрабатывались и внедрялись в серию турбированные моторы. Но здесь турбины применяли в тяжелых сельскохозяйственных и промышленных тракторах, на самосвалах и другой мощной технике.

Принцип работы турбины с изменяемой геометрией и её преимущества

Убрать турбояму позволяет установка агрегата с меньшим сечением проточной части. Но на высоких оборотах это станет преградой для входящего воздуха и только ограничит мощность двигателя.

По словам специалистов компании Турбомикрон, вариант с изменяемой геометрией объединяет преимущества узла с небольшим сечением на малых оборотах и большого турбокомпрессора на высоких. Работает система так:

вокруг крыльчатки, которую разгоняют отработанные газы, устанавливаются специальные регулируемые лопатки;
в момент недостаточного давления газов лопатки изменяют геометрию потока, ускоряя его и повышая производительность турбокомпрессора;
при наборе мощности вакуумный клапан плавно регулирует геометрию открытия канала, обеспечивая в любой момент времени оптимальные условия работы двигателя.

Такой принцип работы позволяет без существенного изменения конструкции двигателя обойти все недостатки стандартных турбин:

пропадает провал (турбояма) в тяге на низких оборотах;
уменьшается расход топлива за счёт более полного сгорания;
снижается рабочая температура отработанных газов и двигателя;
увеличивается ресурс двигателя за счёт повышения КПД его работы.

Принцип работы турбины

Рассмотрим работу турбокомпрессора с электронным актуатором и плавно перейдём к тому, что ПОЛЕЗНО И НЕОБХОДИМО ЗНАТЬ всем, кто эксплуатирует а/м с любым турбонаддувом, дизельным или бензиновым двигателем.

Принцип работы турбокомпрессора

На рисунке мы видим как происходит работа (движение, изменение направления лопаток) механизма изменяемой геометрии с приводом от электронного актуатора.

На малых оборотах двигателя лопатки изменяемой геометрии находятся в полузакрытом или почти закрытом (этот зазор имеет значение) состоянии, закольцовывая поток воздуха выхлопных газов, тем самым максимально воздействуя на края лопастей колеса (ротора ) турбины. А/м готов к старту, и теперь все зависит от количества выхлопных газов, т.е. нажатия на педаль газа. В этом положении лопаток геометрии и будет максимальный нуддув, т.е. максимальное ускорение в дальнейшем. При открывании лопаток механизма изменяемой геометрии направление потока выхлопных газов изменяется и направлено больше к центру ротора, да и скорость потока уменьшена открытием лопаток, таким образом минимально воздействуя на лопасти колеса турбины.

Существует спорный вопрос по описанию на страницах интернета работы механизма изменяемой геометрии, т.е.

при каком положении лопаток геометрии происходит ускорение автомобиля, но если совместить теорию с практикой, то происходит именно так, как описано выше.

Чтобы добиться корректной и максимально правильной работы турбокомпрессора необходимо производить регулировку электронного актуатора на специальном электронном оборудовании (тестере приводов). Тестер приводов можно использовать как в стационарном режиме для регулировки снятого с ДВС турбокомпрессора, так и в перенoсном режиме от аккумуляторной батареи для проверки непосредственно на самом автомобиле

Турбина с сервоприводом

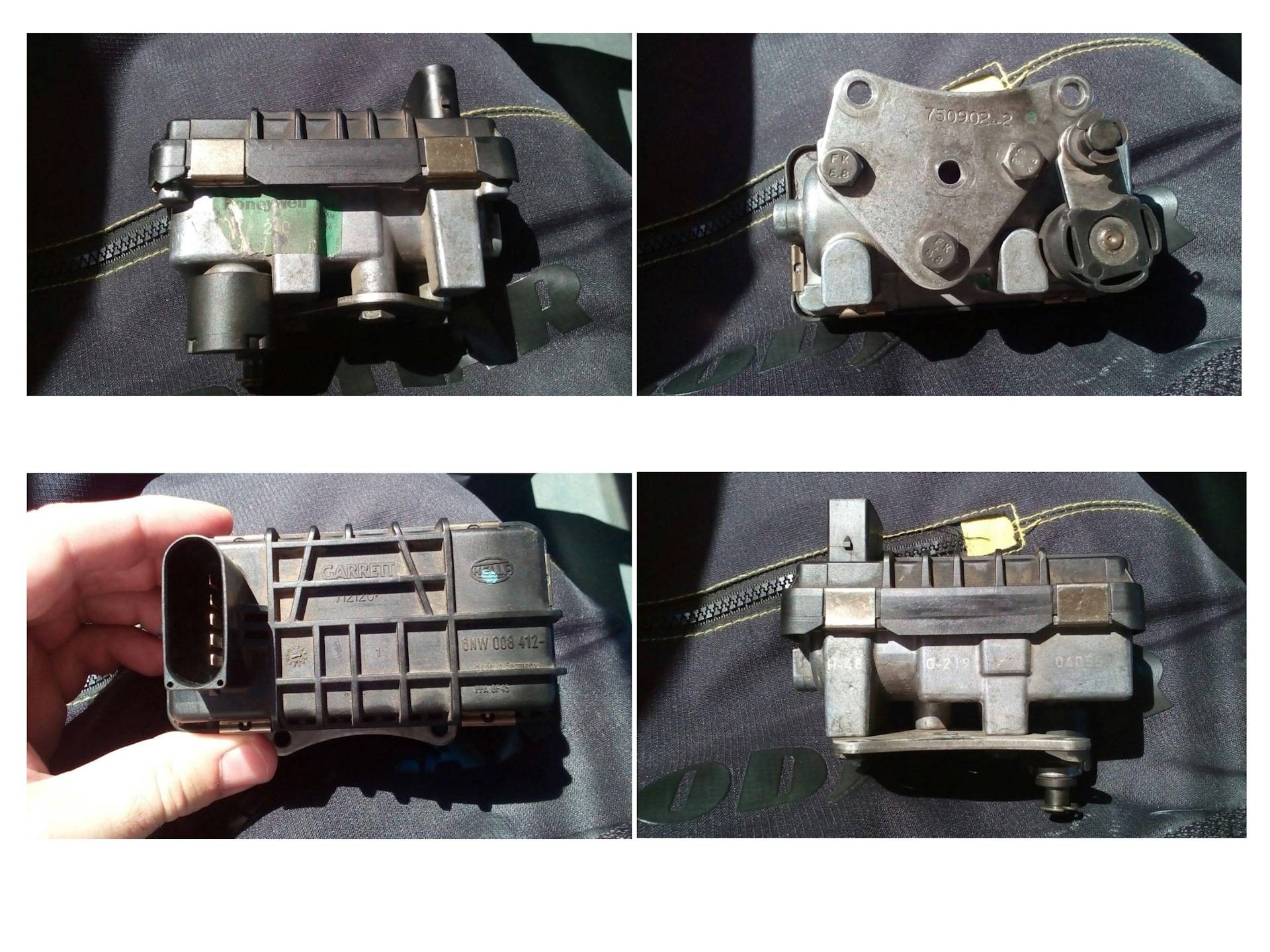

Коснёмся немного подробнее турбокомпрессора с электронным актуатором (с сервоприводом). Есть два основных вида выхода из строя сервопривода, это механическая поломка и поломка по электронной части.

Поломка механической части электронного актуатора происходит в основном из-за плохой работы (заедания, заклинивания, поломки) механизма изменяемой геометрии турбокомпрессора.

В свою очередь повреждение или полная поломка механизма изменяемой геометрии (в основном в паре с ротором (валом) турбокомпрессора) происходит по причине разрушения двигателя (куски клапана, седла или направляющей клапана, куски поршня) или, что немаловажно, по причине поврежденного воздуховода или воздушного фильтра и иногда из-за нерабочего клапана ЕГР

Что такое актуатор турбины и его функции, настройка механизма

Опубликовано Master в 15 марта, 2019 15 марта, 2019

Актуатор (другие названия – привод заслонки, вестгейт, вакуумный регулятор) турбины выступает в роли вакуумного регулятора, который осуществляет защиту турбокомпрессора от нагрузки при высоких оборотах. Это клапан, который монтируют перед самой турбиной на выпускном коллекторе. Привод с вестгейтом контролирует выходную мощность турбокомпрессора, отводя избыточные выхлопные газы от колеса турбины. Таким образом, производится контроль скорости турбины, предотвращается превышение скорости и регулируется скорость компрессора.

Механизм защищается от ненужного износа, поскольку ограничивается максимальное давление наддува турбины на безопасном уровне. В этой статье рассмотрим детально тему, что такое актуатор турбины и его функции.

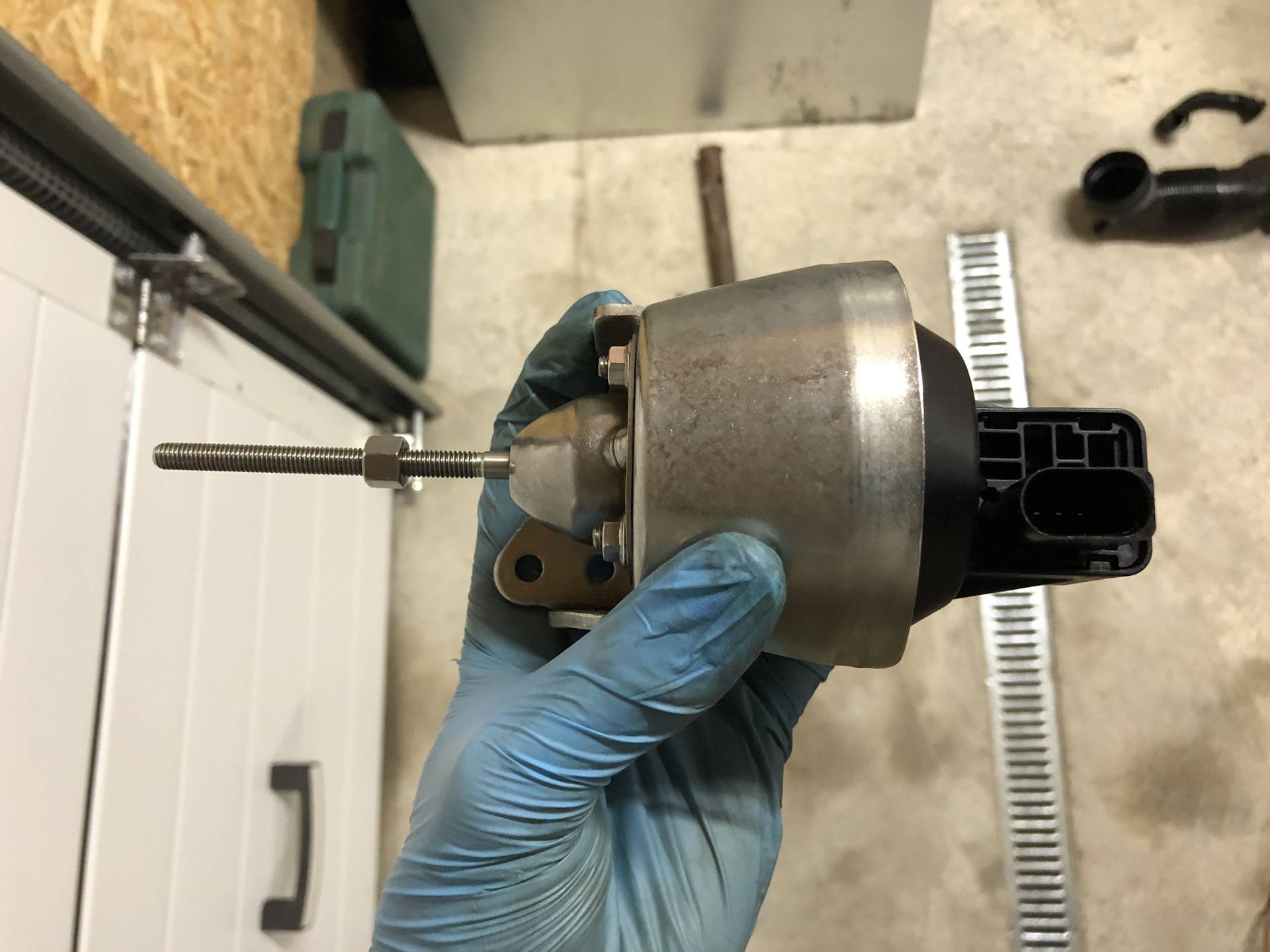

Как выглядит и работает актуатор

Привод заслонки (актуатор) представляет собой довольно простую часть оборудования, оснащенную пружиной и диафрагмой. Пружина удерживает перепускную заслонку закрытой до тех пор, пока давление наддува не достигнет установленного уровня, а затем открывается, позволяя газу выходить и снижая давление наддува. Практически все турбокомпрессоры оснащены приводом перепускной заслонки – это важная мера безопасности, которая предотвращает превышение скорости турбины, что может привести к значительным осложнениям в работе всей системы.

Настройка актуатора турбины

Важно произвести настройку актуатора турбины, без этого действия работа турбины с нагрузками в момент перегазовки будет чувствовать сильное дрожание системы. При неправильной настройке актуатора, происходит недостаточный наддув. Как правильно настроить данный механизм, способы:

Как правильно настроить данный механизм, способы:

Сделать замену пружины. С помощью более упругой детали увеличивается давление. Для понижения давления, выбирается более мягкая пружина;
Отрегулировать конец актуатора. При ослаблении конца вестгейта, получится удлинить тягу перепускного клапана, а при его затяжке тяга сократится. Если после такой настройки сократить тягу, получится прижать заслонку плотнее. Таким образом, понадобится больше усилий для её открытия. Как результат – крыльчатка раскручивается в меньшие сроки;
Установить буст-контроллер, он позволит усилить наддув. Благодаря такой конструкции меняется значение давления в настоящий момент. Его следует устанавливать до вестгейта, чтобы снизить влияющее на него давление. Буст-контроллер выпускает остатки воздуха самостоятельно, таким образом, оставляя меньшую нагрузку на актуатор.

Проблемы с актуатором турбины

Как и со всеми устройствами, со временем актуатор может ухудшить свою работу. Всё-таки начинают сказываться давление и высокие температуры, что может ослабить пружину. Это приводит к открытию перепускной заслонки раньше, чем положено, уменьшая давление наддува и производительность турбины. Диафрагма также может выйти из строя, и клапан больше не будет открываться. Как следствие – повышение давления наддува до такой степени, что это приведет к серьезному, катастрофическому повреждению двигателя.

Основные причины поломки вестгейта следующие:

Дефекты зубьев шестерней привода, что создает осложнения во время открытия и закрытия клапана;
Отказ электронных составляющих системы, которые регулируют открытие и закрытие;
Неисправность электромотора, отвечающего за функциональность створки, из-за чего механизм не работает в надлежащем режиме.

В случае поломки вестгейта, рекомендуется обратиться к помощи специалиста специализированного сервисного центра. Для починки детали требуется комплексная диагностика с помощью профессиональных тестеров. Самостоятельно ремонтировать актуатор не следует, поскольку здесь необходимо наличие специального оборудования.
