Полезные советы
Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма. Цепь должна быть установлена правильно
Следует тщательно проконтролировать степень её натяжения.
Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка. Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.
Эти щупы обладают большей шириной. Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала. Это не дает возможности определения корректной величины зазора.
В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы. Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.
Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность. Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.
Опираясь на вышеуказанную информацию, процесс регулировки клапанов может быть осуществлен как в специализированном автосервисе, так и самостоятельно, путем проведения всех работ владельцем автомобиля.
Любой механизм со временем изнашивается и нуждается в отладке. То же самое можно сказать и о клапанах на Ваз 2106. Изначально их тепловой зазор выставлен верно. Однако по мере работы двигателя постепенно его величина меняется.
Со временем зазор может стать меньше или больше. При уменьшении зазора клапана поджимаются, что приводит к нарушению герметичности. При больших зазорах клапана не имеют возможности раскрыться полностью.
Если возникла проблема, вы это услышите. Двигатель начнет издавать характерный металлический звон, исходящий из верхней части. Про этот неприятный звук в народе говорят просто: «стучат клапана». На видео отчетливо слышно, как это звучит:
Специалисты рекомендуют своевременно регулировать клапана, не дожидаясь возникновения проблем. Регулировка клапанов Ваз 2106 производится через 30000 километров пробега. Не мешало бы это сделать и после ремонтных работ по мотору
Особенно это важно делать, если снималась головка блока
Проверять зазор можно через каждые 10 000 километров.
Принцип работы клапанов ГРМ ДВС
Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).
Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленвала и распредвала, такту и мотора и газораспределительным фазам.
Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.
Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.
А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.
А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.
Как отрегулировать клапана на ВАЗ 2110
Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.
Разборка
Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:
- отключаем клемму от аккумулятора;
- снимаем корпус воздушного фильтра (на карбюраторном моторе);
- отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
- откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
- выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
- откручиваем гайки клапанной крышки и снимаем её.
Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).
| Угол поворота распредвала, град | № кулачка (отсчет от шкива распредвала) | |
| Выпускной (зазор 0,35.мм) | Впускной (зазор 0,20.мм) | |
| 0 плюс 2-3 зуба | 1 | 3 |
| 90 плюс 2-3 зуба | 5 | 2 |
| 180 плюс 2-3 зуба | 8 | 6 |
| 270 плюс 2-3 зуба | 4 | 7 |
| Угол поворота коленчатого вала, градусы | N цилиндра, в котором происходит такт сжатия (конец) | N регулируемых клапанов (кулачков) |
| 4 | 8 и 6 | |
| 180 | 2 | 4 и 7 |
| 360 | 1 | 1 и 3 |
| 540 | 3 | 5 и 2 |
Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.
| клапан | 1 кл (вы) | 2 кл (вп) | Зкл (вп) | 4 кл (вы) | 5 кл (вы) | 6 кл (вп) | 7 кл (вп) | 8 кл (вы) |
| Должно ±0,05 | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) | 0,30 (0,35) | 0,20 | 0,20 | 0,30 (0,35) |
| наибольший зазор | 0,25 | 0,35 | 0,40 | 0,35 | 0,40 | 0,30 | 0,30 | 0,40 |
| шайба | 4,30 | 3,82 | 3,52 | 4,22 | 4,50 | 4,27 | 3,87 | 4,25 |
| Какая нужна шайба | 4,25 (4,20) | 3,97 | 3,72 | 4,27 (4,22) | 4,6 (4,55) | 4,37 | 3,97 | 4,35 (4,3) |
Регулировка
После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.
Затем, приступаем ко второй части ремонта и делаем следующее:
- Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
- После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
- измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
- если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
- если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
- разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
- для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
- Н — толщина новой шайбы, мм;
- В — толщина отработанной шайбы, мм;
- А — вымеренный зазор, мм;
- С — номинальный зазор, мм.
- полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
- согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
- измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
- записываем размер щупа, который не входит в тепловой зазор;
- вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
- далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
- Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
- Устанавливаем шайбы в толкатели, согласно записи блокнота;
- все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
- проверяем новые тепловые зазоры;
- после замены шайб, необходимо поставить демонтированные детали на место;
- запускаем двигатель и наблюдаем за его работой.
Регулировка зазоров клапанов
Процесс регулировки проводится посредством нескольких этапов
Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно
Подготовка
Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства
Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята
После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры
Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение
После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.
Не менее важно подготовить необходимые для регулировки инструменты:
- набор гаечных ключей;
- отвёртки;
- специальный измерительный щуп;
- пинцет;
- микрометр;
- набор регулировочных шайб;
- прибор для регулировки клапанов.
Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.
Регулировка с применением щупа
Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:
- Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
- Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
- Снимается кожух ремня ГРМ.
- Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
- Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
- На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.
Данный процесс проводится со всеми остальными клапанами.
Регулирование при помощи рейки и индикатора
Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:
- после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
- маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
- при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
- в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
- при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.
Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.
По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.
Назначение клапанов двигателя ВАЗ 2106
Одной из наиболее важных систем, требующих регулировки в процессе эксплуатации, является механизм газораспределения (ГРМ). Конструкция этого механизма позволяет своевременно подавать топливно-воздушную смесь в камеру сгорания и отводить отработанные газы из цилиндров двигателя.
В состав ГРМ входят распределительный и коленчатый валы и связывающая их цепь. За счёт ГРМ происходит синхронное вращение двух валов, что, в свою очередь, позволяет строго соблюдать последовательность открытия и закрытия клапанов во всех цилиндрах.
Цепь газораспределительного механизма обеспечивает синхронное вращение двух валов
Кулачки распредвала воздействуют на специальные рычаги, которые толкают стержни клапанов. В результате клапаны открываются. При дальнейшем вращении распредвала кулачки занимают исходную позицию, и клапаны закрываются.
Распределительный вал является основным элементом механизма газораспределения
Таким образом, результатом работы газораспределительного механизма является последовательное и своевременное открытие и закрытие клапанов.
Клапаны бывают двух видов:
- Впускные (открывают подачу топлива в камеру сгорания).
- Выпускные (обеспечивают отвод отработанных газов).
Для каждого цилиндра двигателя ВАЗ 2106 предусмотрен свой впускной и выпускной клапан

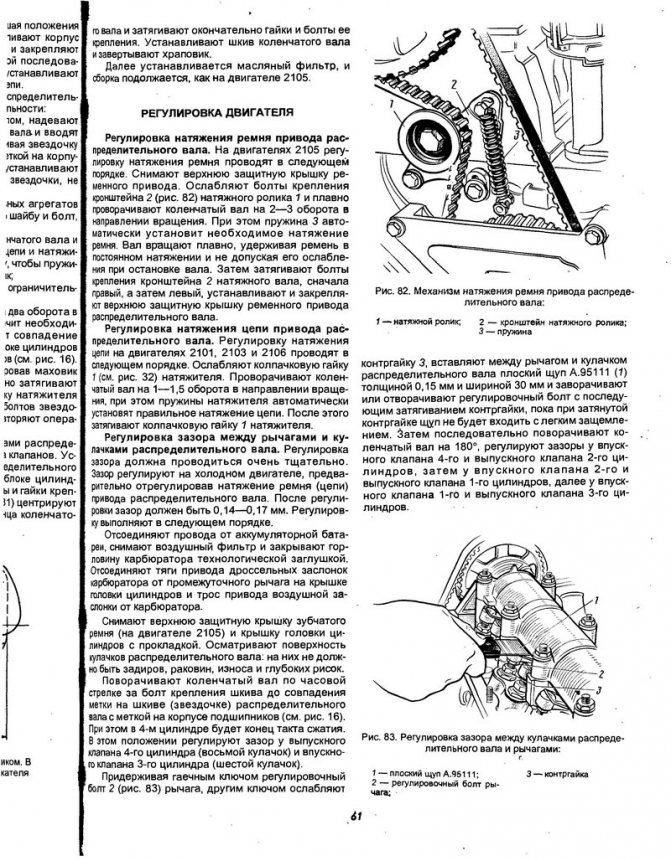

Проверка и регулировка тепловых зазоров клапанов на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
Перед проверкой и регулировкой тепловых зазоров клапанов необходимо снять крышку трамблера и клапанную крышку двигателя автомобиля, отрегулировать натяжение цепи (двигатели 2101, 21011, 2103, 2106) или ремня (двигатель 2105). Проверку и регулировку следует проводить на холодном двигателе.
На двигателях заднеприводных автомобилей ВАЗ 2101, 21011, 2103, 2105, 2106 измеряется тепловой зазор между задней частью кулачка распредвала и рабочей поверхностью рычага клапана. Он составляет 0,14-0,17 мм для впускных и выпускных клапанов.
Порядок проведения проверки и регулировки тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106
— Проверяем и регулируем зазор у 8-го и 6-го клапанов
Поворачиваем коленчатый вал за храповик специальным ключом по часовой стрелке до момента совпадения установочной метки на звездочке (шкиве) распредвала с выступом-меткой на корпусе подшипников распредвала. Контакт «бегунка» трамблера смотрит на гнездо высоковольтного провода четвертого цилиндра в его крышке (для определения расположения нужного гнезда при снятой крышке трамблера ориентируемся на винты с четырех сторон корпуса трамблера, они совпадают с расположением гнезд).
При совпадении меток в четвертом цилиндре происходит такт сжатия, в третьем впуска. Соответственно 8-й выпускной клапан в четвертом и 6-й впускной в третьем цилиндрах будут закрыты, между рабочей поверхностью их рычагов и тыльной стороной кулачков распредвала будет определенный зазор. Его-то и следует проверять и регулировать.
Проверяем тепловой зазор – вставляем щуп между кулачком и рычагом, он должен входить с легким защемлением и не «закусываться».
Если зазор слишком маленький или слишком большой, ослабляем ключом на 17 контргайку регулировочного болта, придерживаем ее им от проворачивания, другим ключом на 13, вращаем регулировочный болт, уменьшая или увеличивая зазор. Проверяем зазор щупом и если он соответствует норме, затягиваем контргайку, удерживая регулировочный болт ключом на 13.
— Проверяем и регулируем тепловой зазор у 4-го и 7-го клапанов
Для этого поворачиваем коленчатый вал на 180º за храповик. Контакт «бегунка» при этом поворачивается на 90º и смотрит на второй цилиндр. Проверяем и если необходимо регулируем тепловой зазор.
— Проверяем и регулируем тепловые зазоры у 1-го и 3-го клапанов
Опять поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 1-й цилиндр.
— Проверяем и регулируем тепловой зазор у 5-го и 2-го клапанов
Снова поворачиваем коленчатый вал на 180º за храповик. Контакт поворачивается еще на 90º и смотрит на 3-й цилиндр. Аналогично проводим проверку и регулировку.
Все проверка и регулировка тепловых зазоров клапанов двигателя завершена. Возможно, после ее проведения придется несколько подкорректировать обороты холостого хода двигателя регулировочными винтами карбюратора.
Таблица последовательности регулировки тепловых зазоров клапанов двигателей 2101, 21011, 2103, 2105, 2106, 2107
Примечания и дополнения
— Тепловые зазоры в приводе клапанов необходимы для компенсации теплового расширения его элементов в процессе прогрева и работы двигателя. Если зазоры маленькие или вообще отсутствуют – клапана неплотно прикрываются, обгорают их кромки, процесс горения топливной смеси в камерах сгорания нарушается, соответственно снижается мощность и приемистость двигателя. Повышается расход топлива. Если, наоборот. Зазоры слишком велики, слышен металлический цокот под клапанной крышкой на холостом ходу, клапана приоткрываются недостаточно, наполнение камер сгорания и последующая их вентиляция нарушается. Опять же это приводит к падению мощности и приемистости двигателя, повышению расхода топлива, неравномерной его работе на холостом ходу.
Еще статьи по двигателям автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107
Перекрытие клапанов. Что это такое, как выставить?
У меня на сайте большое количество полезного материала касательно системы ГРМ двигателя, начиная от ремня или цепи ГРМ, заканчивая — зачем нужно регулировать клапана. Статьи действительно полезные почитайте. НО недавно мне задали такой вопрос – а что такое перекрытие клапанов? Как оно регулируется и можно ли самому как-то все это выставить? Как я считаю очень интересная тема. Как обычно будет текстовая версия + видео в конце (для тех, кто не хочет читать) …
Про перекрытие клапанов я говорил много, хотя вот в этой статье и видео про фазорегуляторы. Да и по сути это понятие очень простое.
Как выставить перекрытие клапанов в классическом двигателе ВАЗ
| Разрезные шестерни ГРМ Ваз классика |
| Веерный набор щупов |
| Метки соответствующие положению коленвала в ВМТ (инжектор) |
| Метки соответствующие положению коленвала в ВМТ (карбюратор) |
- 2. Заменяем стандартную звездочку разрезной, фиксируя на ней болты используемые для смещения фаз.
Метки на шестерне ГРМ и корпусе распредвала - 3. Вращаем коленвал на 1 оборот и этом положении, кулачки не давят на рокера и устанавливаем в первом цилиндре зазор между рокером и распредвалом размером 1мм !
| Установка зазора клапанов |
4. Вращаем коленвал опять, выставляя его по метке, метка на звездочке распредвала при этом будет снова находится близ прилива на корпусе РВ.
5. Проверяем зазоры на обоих клапанах 1-го цилиндра используя щупы различной толщины, у нас получатся к примеру зазоры – впуск 0.1мм и выпуск 0.3мм.
6. Минимально вращая коленвал на несколько градусов в обе стороны, добиваемся чтобы зазор на обоих клапанах стал одинаковым — 0.2мм, это и есть точка перекрытия клапанов.
7. Ослабляем винты на разрезной шестерне, теперь ее внешнюю часть можно смещать вращая совместно с коленвал, распредвал при этом будет оставаться неподвижным. В этом положении выставляем коленвал максимально точно по метке в ВМТ или при необходимости смещаем для выставления в опережение или запаздывание. Распредвал при этих манипуляциях должен оставаться неподвижным в ранее найденном моменте перекрытия.
8. Затянув винты на разрезной шестерне, вращаем коленвал на 1 оборот и регулируем клапана приводя зазор клапанов к заводским рекомендациям.
| Легкий способ настройки разрезной шестерни по перекрытию клапанов |
| Тюнинговый распредвал эстонец+ |
Загвоздка с РВ 21213, там разная высота кулачков впуск-выпуск.
Дон Альберто, это не имеет существенного значения, для того чтоб найти угол распредвала, при котором оба клапана открыты на одинаковую высоту. Для классического РВ 2101 имеющего высоту подъема клапана в перекрытии 0.8мм следует использовать зазор больше этого значения, для РВ 21213 так же.
не понятно, если в точке перекрытия клапанов они открыты на одну и ту же величину, откуда берётся зазор между кулачком и рокером? Кулачёк же уже надавил на рокер и приоткрыл клапан.
Роман Галиев, при стандартной регулировке клапанов 0,15мм — нет зазора в перекрытии и при этом клапана открыты на 0,8мм, если же отрегулировать клапана под зазор 1мм
, то в перекрытии между кулачком и рокером появится зазор 0,2мм который я использовал чтобы произвести настройку. Естественно после регулировки звезд, зазор возвращается к номиналу — 0,15мм.
Спасибо за пояснения, сразу не сообразил. Просто у меня перекрытие у вала 2,3мм и не получается зазор больше сделать, регулировочный болт вкручен до конца. Без индикаторов никак
Порядок регулировки клапанов ВАЗ 2101-2107
Сначала подготавливаем автомобиль:
- подождать пока двигатель остынет, если он работал;
- поставить машину на ровное место;
Порядок регулировки клапанов:
- Снять крышку воздушного фильтра и сам фильтр.
- Отсоединить трубки крепления фильтра и демонтировать крепление.
- Снимаем тросик управления воздушной заслонки (подсос).
- Снять тягу дроссельной заслонки.
- Выкручиваем гайки крепления клапанной крышки и снимаем ее.
- Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
- Снимаем крышку трамблера (распределителя).
- Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
- Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
- После совпадения меток приступаем к настройке зазоров клапанов.
Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.
- Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
- Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
- На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
- Далее, проделываем то же самое с 6-м клапаном.
- Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
- После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.
В этом видео показана регулировка клапанов на ВАЗ 2106.
Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.
Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.
Регулировка клапанов ВАЗ-2107, ВАЗ-2106, ВАЗ-2101
Добрый день дорогие друзья. Сегодня мы вам расскажем как самостоятельно максимально точно произвести регулировку клапанов на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101, да и на любом другом классическом двигателе.
Поскольку рокера, клапана имеют свойство изнашиваться, обычным щупом на уже побегавшем двигателе идеально настроить клапана ну никак не получится, все равно будет погрешность, причем в зависимости от выработки тех или иных деталей головки двигателя данная погрешность может быть достаточной большой.
Дабы избежать проблем, мы используем для регулировки клапанов микрометр. Он идеально подходит для данной задачи, позволяет отрегулировать маскимально точно клапана в независимости от степени изношенности деталей двигателя.
Итак, у нас есть рейка для регулировки с индикатором (микрометром) и остывший двигатель (регулировка клапанов производится на ХОЛОДНОМ двигателе). Отмечу, что я бы рекомендовал перед регулировкой клапанов сверить все метки ГРМ и произвести натяжку цепи.
Итак, поехали, для начала снимаем с авто «кастлюлю» карбюратора, сдергиваем с нее шланг сапуна и убираем в сторону, затем отцепляем привод педали газа, затем откручиваем и снимаем клапаную крышку двигателя.
Так же рекомендуем перед регулировкой снять крышку с распределителя зажигания — будет намного удобнее. Вот как выглядит наш двигатель после всех этих процедур:
- Еще в качестве рекомендации посоветуем выкрутить свечи — без них двигатель прокручивать будет гораздо легче. Проворачиваем двигатель, специальным ключом за маховик до совмещения меток на звездочке распредвала с меткой на корпусе подшипников, как на фото ниже:
- Одновременно с этим должны совпасть метки на шкиве коленвала и на двигателе.
Что бы было удобнее регулировать клапана, берем яркий маркер и ставим метки на звездочке распредвала через каждые 90 градусов относительно заводской метки. Лучше сделать это с лицевой стороны звезды распредвала.
- В принципе по этому мануалу можно регулировать как щупом так и рейкой, но в данной статье мы опишем именно вариант с рейкой, он более точный.
- Ну чтож, берем рейку и прикручиваем ее на крепление постели распредвала:
Обратите внимание вот на какой момент, если до упора закрутить все три винта рейки, то она будет болтаться. Поэтому сначала закручиваем крайние винты до упора а потом начинаем откручивать средний болт до тех пор пока он не зафиксирует рейку в неподвижном состоянии
Затем надеваем на рейку индикатор:
- И ставим его лапкой на краешек кулачка регулируемого клапана, как на фото ниже:
- Далее цепляем специальным захватом кулачок и тянем его вверх, показания прибора должны измениться на 52 деления:
Если показания отличаются в ту или иную сторону, то клапан подлежит регулировке. Для этого берем крепкий ключик на 17 и ослабляем контргайку, как на фото ниже.
А затем регулируем зазор клапана ключиком на 13 в большую или меньшую сторону в зависимости от показаний микрометра.
Проверяем правильность регулировки снова по микрометру и если все правильно, то затягиваем обратно контрагайку, придерживая при этом болт ключом на 13. После того как обтянули клапан, повторно проверяем зазор, дело в том что из за затяжки стопорной гайки он может слегка уменьшиться, и нужно приноровиться брать зазор слегка с запасом.
При регулироке щупом все несколько проще — просовываем щуп в зазор (сам щуп видно на втором фото он вставлен в зазор первого клапана). Щуп должен ходить с легким защемлением
Кстати особое внимание следует уделить качеству щупа. Теперь немного подробнее распишем про порядок регулировки клапанов
В положении когда у нас совмещены метки на распредвале и шкиве коленвала регулируем 6 и 8 клапаны. После регулировки проворачиваем двигатель. Коленвал у нас провернется на 180 градусов, а распредвал и бегунок распределителя зажигания всего лишь на 90, вот для контроля этого мы и наносили ранее метки маркером.
Провернув распредвал на 90 градусов (коленвал проворачивается при этом на 180) регулируем 4 и 7 клапаны
Проворачиваем еще на 90 градусов (получается распредвал на 180 коленвал на 360) и регулируем 1 и 3 клапаны. Делаем еще один поворот на 90 градусов ( распредвал в общем провернулся на 270 коленвал на 540) и регулируем 2 и 5 клапана. По окончании процедуры регулировки можно еще раз прокрутить все по кргу дабы проверить правильность регулировки.
Ну вот вы и научились самостоятельно регулировать клапана на ВАЗ-2107, ВАЗ-2106, ВАЗ-2101 да и в принципе на любом классическом двигателе (кроме роторного)
