Реле включения вентилятора охлаждения ВАЗ-2110: фото, где находится

Возможные неисправности вентилятора охлаждения

Водитель замечает, что температура на приборе достигла порогового значения. Шум вентилятора отсутствует. Следует срочно выбрать безопасное место, остановиться. Выключить зажигание. Работа двигателя при температуре выше пороговой 20 минут вызывает необратимые последствия.

Известны семь причин, по которым на ваз 2110 не включается вентилятор.

Предохранительный клапан бачка залип, не герметичен.
Нарушена целостность проводников, слабый контакт в точках подключения элементов схемы.
Перегорела плавкая вставка на контрольной панели, отсутствует контакт в гнездах предохранителя.
Неисправен температурный датчик.
Повреждено реле включения вентиляторного электропривода.
Перегорел вентиляторный электродвигатель.
Сбоит контроллер.

Реле и предохранители

Возможно эта тема и бесполезная, но кому-то может покажется интересной, познавательной и даже полезной. В общем вкратце о реле и блоке предохранителей:

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

1. Основной монтажный блок с предохранителями и реле:

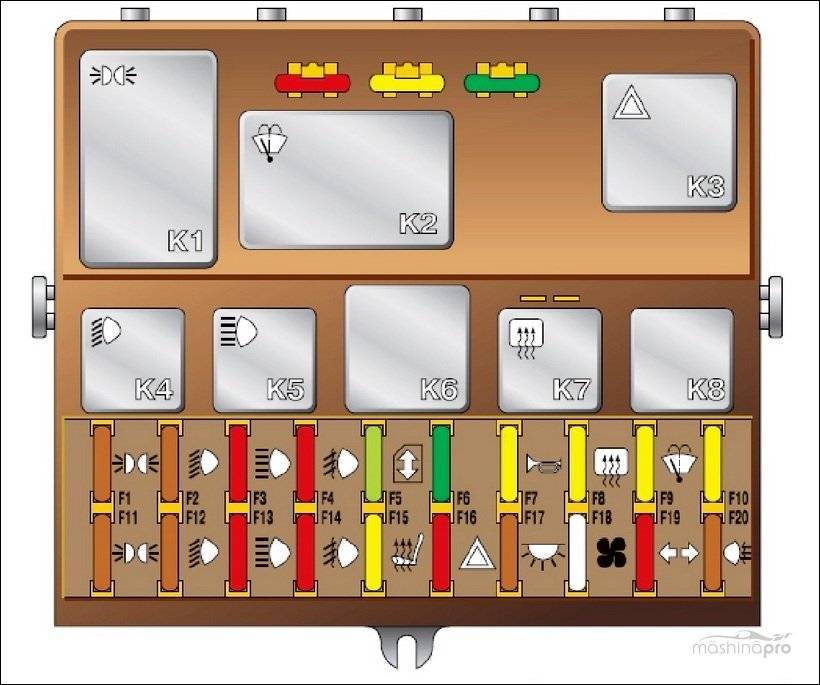

Схема основного монтажного блока предохранителей и реле

Реле:

К1 — реле контроля исправности ламп
К2 — реле очистителя ветрового стекла
K3 — реле-прерыватель указателей поворота и аварийной сигнализации
К4 — реле включения ближнего света фар
К5 — реле включения дальнего света фар
К6 — дополнительное реле
К7 — реле включения обогрева заднего стекла
K8 — резервное реле (на автомобилях семейства ВАЗ-2110 не устанавливается)

Обозначения предохранителей и реле монтажного блока

Предохранители:

F1 — 5 А — Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 — 7,5 А — Ближний свет в левой фаре
F3 — 10 А — Дальний свет в левой фаре
F4 — 10 А — Правая передняя противотуманная фара
F5 — 30 А — Стеклоподъемники дверей
F6 — 15 А — Переносная лампа, прикуриватель
F7 — 20 А — Вентилятор радиатора, звуковой сигнал
F8 — 20 А — Обогрев заднего стекла
F9 — 20 А — Омыватель и очиститель лобового стекла
F10 — 20 А — Резервый
F11 — 5 А — Габарит с правой стороны
F12 — 7,5 А — Ближний свет в правой фаре
F13 — 10 А — Дальний свет в правой фаре
F14 — 10 А — Противотуманная фара, левая
F15 — 20 А — Обогрев сидений
F16 — 10 А — Аварийный сигнал, поворотники
F17 — 7,5 А — Стоп сигнал, подсветка замка зажигания, освещение салона
F18 — 25 А — Прикуриватель, подсветка бардачка, отопитель салона
F19 — 10 А — Лампа заднего хода, контроль исправности стоп сигнала
F20 — 7,5 А — Задние противотуманные фары

Предохранитель задних противотуманных фар:

Расположение дополнительного предохранителя в монтажном блоке

2. Блок реле и предохранителей в центральной консоли:

Обозначение и нумерация в блоке

Расположение блока реле и предохранителей в консоли

Предохранители: 1 — 15 А — модуля зажигания, контроллера

2 — 15 А — клапана продувки адсорбера, датчика скорости автомобиля, датчика кислорода (подогрева) и датчика расхода воздуха

3 — 15 А — топливный насос, форсунки

Реле: 4 — электровентилятора

5 — электробензонасоса

6 — зажигания

Расположение блока реле и предохранителей в консоли

3. Блок реле в центральной консоли:

Обозначение и нумерация реле и блоков управления в центральной консоли

Обозначения: 1 — Блок управления центральным замком

2 — Блок иммобилизатора

3 — Реле включения задних противотуманных фонарей

Расположение блока реле в машине

Надеюсь кому-нибудь поможет…

Как подключить реле вентилятора ваз 2110

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Это интересно: Как снять и заменить бензонасос на Нива Шевроле — фото и видео

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого поколения и выше находится слева от рулевой колонки, под переключателем фар. Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается вниз и все элементы доступны для замены. Если приходится работать на морозе в непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому лучше снять блок целиком. Для этого:

Фигурной крестовой отверткой выкрутите защелку у переднего края панели.
Переверните плату.
Отсоедините фишки контактов.
Извлеките блок наружу.

Расположение блока предохранителей Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно когда требуется перепаивание схемы предохранителей или замена многочисленных плавких элементов. Чтобы заменить только один защитный модуль или реле, монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и расшатывающими движениями тяните вверх.

В основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение одинаково для всего “семейства”. Реле могут немного отличаться по разбросанности на панели. На некоторых моделях отдельные ячейки могут пустовать. Это связано с комплектацией и установленным/отсутствующим оборудованием.

Каждый предохранитель отвечает за отдельное электрооборудование, оптику. Для этого в нем точно подобран критический ток по силе (А), чтобы защитить последующую цепь от повреждения при скачках напряжения, коротком замыкании. Без них автомобили загорались бы гораздо чаще.

Всем владельцам ВАЗ следует сохранить себе схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в “родственных” моделях скрывают за собой дополнительный предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом коробе.

Блок реле ВАЗ 2110 и смежных модификаций расположен на одной плате с предохранителями. Реле отвечают за цикличные действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать, сперва проверяют реле. Когда мультиметра нет под рукой, чтобы “прозвонить” элемент, просто вынимают другое реле с аналогичными характеристиками по току и вставляют на место проверяемого. Если оборудование заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки, окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным. Это место можно использовать для подключения другого, циклично работающего электрооборудования.

Причины неисправности

Если вентилятор радиатора отказывается запускаться, проверьте элементы в следующем порядке:

Предохранитель – проверьте этот плавкий элемент на целостность в блоке предохранителей. Он там расположен под цифрой F7 и имеет номинал в 20 ампер.Предохранитель вентилятора-жёлтый F7. (монтажный блок редакционной машины, 124 двигатель)
Реле отвечающее за работу электровентилятора, расположено вместе с дополнительными реле, рядом с левой ногой переднего пассажира. Проверку легче всего осуществить путём подключения заведомо исправного реле. Если после такого демонтажа всё заработало, проблема решена, если нет, то читаем ниже.Реле находится под цифрой «4».
Термостат – так как жидкость сначала циркулирует по малому кругу, не нагревая датчик и радиатор. Неисправность термостата легко проверить, достаточно на ощупь осмотреть два патрубка идущие к радиатору, если один из них холодный на хорошо прогретом двигателе, значит термостат неисправен и ему требуется замена.
Датчик температуры – для диагностики неисправности этого элемента, на прогретом двигателе отключите разъём питания от него, тем самым вы принудительно запустите электромотор вентилятора. Если он всё же не запустился, то проблема кроется в самом электродвигателе.Датчик стоить проверить,и если потребуется заменить.
Электродвигатель вентилятора – для того, чтобы проверить этот элемент, необходимо отключить колодку питания и подключить её напрямую к аккумуляторной батарее. Если вентилятор рабочий, то произойдёт его запуск, а при отказе, ищите проблему в проводке либо меняйте вентилятор в сборе.Электродвигатель можно попробовать починить.

Когда все вышеперечисленные способы не принесли желаемого результата, нужно искать причину только в проводке, поочерёдно «прозванивая» их. Возможно где-то произошёл разрыв или надлом провода.

Электродвигатель вентилятора, системы охлаждения двигателя автомобиля ВАЗ-2112, включатся в работу через реле. А оно срабатывает по команде с электронного блока управления, который получает сигнал с датчика включения вентилятора. Он располагается чуть выше термостата. Его не нужно путать с датчиком температуры охлаждающей жидкости, который работает на указатель температуры, находящийся на щитке приборов. Он расположен ниже датчика вентилятора.

Если стрелка указателя температуры поползла в красную зону шкалы, а шума включения вентилятора системы охлаждения не слышно, то придётся искать причину этой неисправности. Для начала, нажмите на кнопку звукового сигнала, тем самым Вы проверите, цел ли предохранитель F7 (20А), который защищает электрическую цепь вентилятора. Есть звук сигнала, значит, предохранитель цел, и открывать монтажный блок, не стоит.

Дальше проверяем реле вентилятора. Оно находится справой стороны передней консоли, где располагаются ноги пассажира. Вскрываем крышку, исходное реле стоит первым с левого края. Проверить его можно поставив, вместо него, такое же исправное. А если, замкнув контакты №85 и №86, вентилятор, при включенном зажигании, заработает, значит, он исправен. Электродвигатель вентилятора можно проверить и другим способом, подсоединив его напрямую к аккумуляторной батарее.

Наиболее частой причиной отказа в работе вентилятора системы охлаждения, является датчик включения вентилятора. Его проверяют прогрев двигатель до температуры чуть более 100 градусов, а затем двигатель глушат, оставив включённым зажигание. Снимают клемму с датчика. Если вентилятор заработает, то датчик неисправен. Естественно предварительно проверяют, исправен ли сам вентилятор. При исправности всех выше перечисленных устройств, причиной не включения вентилятора будет электронный блок управления.

Водитель автомобиля ВАЗ-2112 может самостоятельно проверить всю электрическую схему включения вентилятора, за исключение ЭБУ.

Порядок действий. Пошаговая инструкция

Если после выполнения очередного пункта проблема уходит, дальнейшие проверки прекращаются.

Открыть капот.
Дождаться остывания мотора.
Выполнить первоначально визуальный осмотр: целостность шлангов, надежность зажимов, отсутствие потеков, трещин.
Убедиться в исправности элементов крышки расширителя. Убрать накипь, ржавчину, освободить отверстия, протереть, собрать. Отсутствие заметных повреждений деталей вселяет надежду на работоспособность изделия.

Конструкция клапана элементарная. Крышка содержит пружину. Функционально она предназначена регулировать давление в контуре охлаждения. Горячий двигатель его повышает, холодный — понижает.

Сжимаясь при значении 1,1 атмосферы, пружина сбрасывает избыточное давление, предотвращает разрушение шлангов, бачка. Охлаждаясь, мотор создает эффект разрежения. Бачок начнет сплющиваться. Клапан выравнивает давление.

Крышка закручивается плотно, по резьбе, исключая перекосы. Между ней и корпусом должна остаться щель. Перетянутый клапан не сработает. Испытать срабатывание устройства в дорожных условиях сложно. Проверить возможно заменой на заведомо исправное.

Обследовать элементы электропроводки, добиться надежного соединения

Возможные факторы повреждения электрических цепей:

вибрация;
окисление;
подгорание;
обрыв, потертости электропроводов;
старение изоляции, замыкание.

Переключить тестер в режим измерения сопротивления. Вынуть специальным пинцетом, прозвонить плавкую вставку F7, находящуюся в монтажном блоке.

Заменить перегоревший элемент исправным с номиналом 20А. Осмотреть, почистить гнездо. Вставить предохранитель.

Причину выяснить не удалось, защита повторно сработала — искать короткое замыкание.

Отключить штекер вентилятора. Тестером замерить цепь обмоток электромотора. Нулевое сопротивление, обрыв свидетельствуют о необходимости замены электропривода обдува радиатора.

Межвитковые замыкания, вызывающие многократные замены плавких вставок, измерить прибором невозможно.

Проверка датчика

Завести автомобиль. Вытащить разъем датчика температуры охлаждающей жидкости. Заработал вентилятор — датчик требует замены. Зафиксировать отсоединенный провод. Двигаться к близлежащей станции техобслуживания.

Проверка реле

У ног переднего пассажира на полу расположен люк.

Под ним встроена панель с тремя однотипными реле:

вентиляторной установки;
бензонасоса;
зажигания (главное).

Путем замены между собой попытаться запустить обдув. Не срабатывает вентилятор ваз 2110 — перейти к следующему шагу.

Где находится реле вентилятора охлаждения ваз 2110

Если вы задаетесь вопросом где находится на ваз 2110 реле вентилятора, в таком случае это фото ниже ответит на ваш вопрос и вы легко найдете где находится реле вентилятора охлаждения ваз 2110.

Проверить электродвигатель

Измерение обмоток не выявило неисправность. Подать кратковременно напряжение от аккумулятора, используя дополнительные изолированные проводники. Работа вентилятора указывает на неисправность контроллера, не выдающего сигнал на реле.

Единственно верное решение — включить обдув напрямую, срочно посетить СТО.
Профилактика поломок системы охлаждения ваз 2110 инжектор 16 клапанов.
Периодически обследовать составные части охлаждающей системы.
Контролировать температуру охлаждения по прибору, прислушиваться к работе вентилятора.
Поддерживать уровень охлаждающей жидкости. Выполнять замену спустя 2 года или 30 000 км.
Использовать раствор для устранения ржавчины, накипи.
Признаками изменения свойств охладителя — изменение цвета, увеличение текучести.
Плотность проверять ареометром.
Не смешивать охлаждающие жидкости.
Каждые двенадцать месяцев промывать водой крышку расширительного бачка, проверять ее на стенде манометром.
Исключать попадания агрессивных жидкостей на электропроводку, обмотки электродвигателей.

Доработки схемы управления пуском вентилятора ваз 2110 инжектор

Бесперебойное функционирование двигателя беспокоит заводских конструкторов, автомехаников, автолюбителей. Народные мастера изменяют конструкцию клапанов, электрическую схему.

Установка трех позиционного тумблера:

непрерывно включен: на ваз 2110 не срабатывает вентилятор охлаждения;
постоянно выключен: прогрев двигателя при пуске в холодное время года, автоматическое управление неисправно;
автоматический режим: управляется контроллером, оборудование исправно, алгоритм выполняется правильно.

При выборе места установки учитывать условия:

исключить случайное переключение;
не перепутать с другими органами управления.

Важно помнить при доработках конструкции о безопасности вносимых изменений

Как проверить проводку

Самостоятельно найти обрыв проводника в электрической цепи автомобиля совсем несложно. Необходимо тестером проверить (прозвонить) все провода на указанных участках.

Для карбюраторных двигателей:

от датчика включения к вентилятору;
от вентилятора к монтажному блоку (предохранителю);
от монтажного блока к реле.

Для инжекторных двигателей:

от главного реле к реле включения вентилятора;
от реле включения к вентилятору и контроллеру;
от датчика температуры к контроллеру;
от вентилятора к монтажному блоку (предохранителю).

При выявлении обрыва проводки, ее необходимо восстановить, а также установить и устранить возможную причину разрыва цепи.

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

Работу контроллера системы зажигания.
Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
Правильную подачу топлива в насос, реле и форсунки.
Работу вентилятора при охлаждении мотора.
Работу бензонасоса.
Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс, в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.

Авто-помощь

На автомобиле ВАЗ-2110, в системе охлаждения двигателя, стоит электрический вентилятор, который включается в работу при достижении температуры охлаждающей жидкости в 100-105 градусов по цельсию. Именно, на эту температуру, настроен датчик включения вентилятора, который расположен на инжекторных двигателях в выходном патрубке головки блока цилиндров. Его заводская маркировка – LS0112. Кроме того, в электрическую схему включения вентилятора входит, предохранитель F7, расположенный в монтажном блоке и реле вентилятора, находящееся в салоне автомобиля за правой панелью передней консоли.

Поэтому, при появлении неисправностей, приводящих к не включению вентилятора системы охлаждения двигателя, искать эту причину придётся именно в тех узлах, о которых было сообщено чуть выше. Хотя есть и ещё один момент не связанный с электрической схемой включения вентилятора.

Дело в том, что при температуре в 100 градусов, вода, являющаяся составляющей частью антифриза, при нормальном атмосферном давлении закипает. Если предохранительный клапан, находящийся в крышке расширительного бачка неисправен и в нём будет атмосферное давление, а датчик включения вентилятора имеет температуру срабатывания больше 100 градусов, то охлаждающая жидкость закипит, а вентилятор не включиться, хотя вся электрическая схема его включения, совершенно исправна. Меняем крышку расширительного бачка на ту, которая будет поддерживать давление в системе охлаждения двигателя, выше атмосферного, тогда, согласно законам физики, поднимется и температура кипения воды выше 105-ти градусов, а это значит, что вентилятор успеет сработать.

При поиске неисправностей в электрической схеме, начинать нужно с проверки предохранителя F7, для чего придётся открыть монтажный блок. Если он цел и его контакты не окислены, то дальнейший наш путь лежит к датчику включения вентилятора. Проверить его работоспособность самостоятельно, без компьютерной диагностики, можно следующим образом.

Первое, что нужно сделать, это прогреть двигатель до температуры превышающей сто градусов, а затем его заглушить и вновь включить зажигание. Открываете капот автомобиля и снимаете клемму с датчика включения вентилятора. Если после этого действия вентилятор системы охлаждения двигателя начнёт вращаться, то это будет говорить о том, что он исправен, а вот датчик необходимо заменить. Если же вентилятор не заработает, то это будет говорить о его неисправности, а датчик включения в этом случае, будет исправным.

Для поиска неисправностей в электродвигателе вентилятора его придётся снять с автомобиля. Возможными причинами неисправности могут быть: износ щёток коллектора или их зависание и короткое замыкание в обмотке якоря, но в этом случае будет чувствоваться характерный запах, идущий от электродвигателя.

Если под капотом автомобиля ВАЗ2110, все узлы включения вентилятора исправны, то необходимо проверить его реле включения. Для этого снимаем обшивку с правой стороны передней консоли, открутив два самореза. Там Вы увидите три стоящих реле. Обычно, реле включения вентилятора, располагается в этом ряду, крайним ,к передней части кузова автомобиля. Но, для того чтобы убедиться, что именно оно расположено в этом месте, необходимо рассмотреть пучок проводов подходящих к нему. Цвета, можно посмотреть на электрической схеме ВАЗ-2110. Проверку осуществляем путём замены на заведомо исправное реле вентилятора.

При условии, что водитель не сумел самостоятельно отыскать причину неисправности в работе этой системы, то в этом случае, придётся обратиться на СТО для проведения компьютерной диагностики электрической схемы включения вентилятора.
