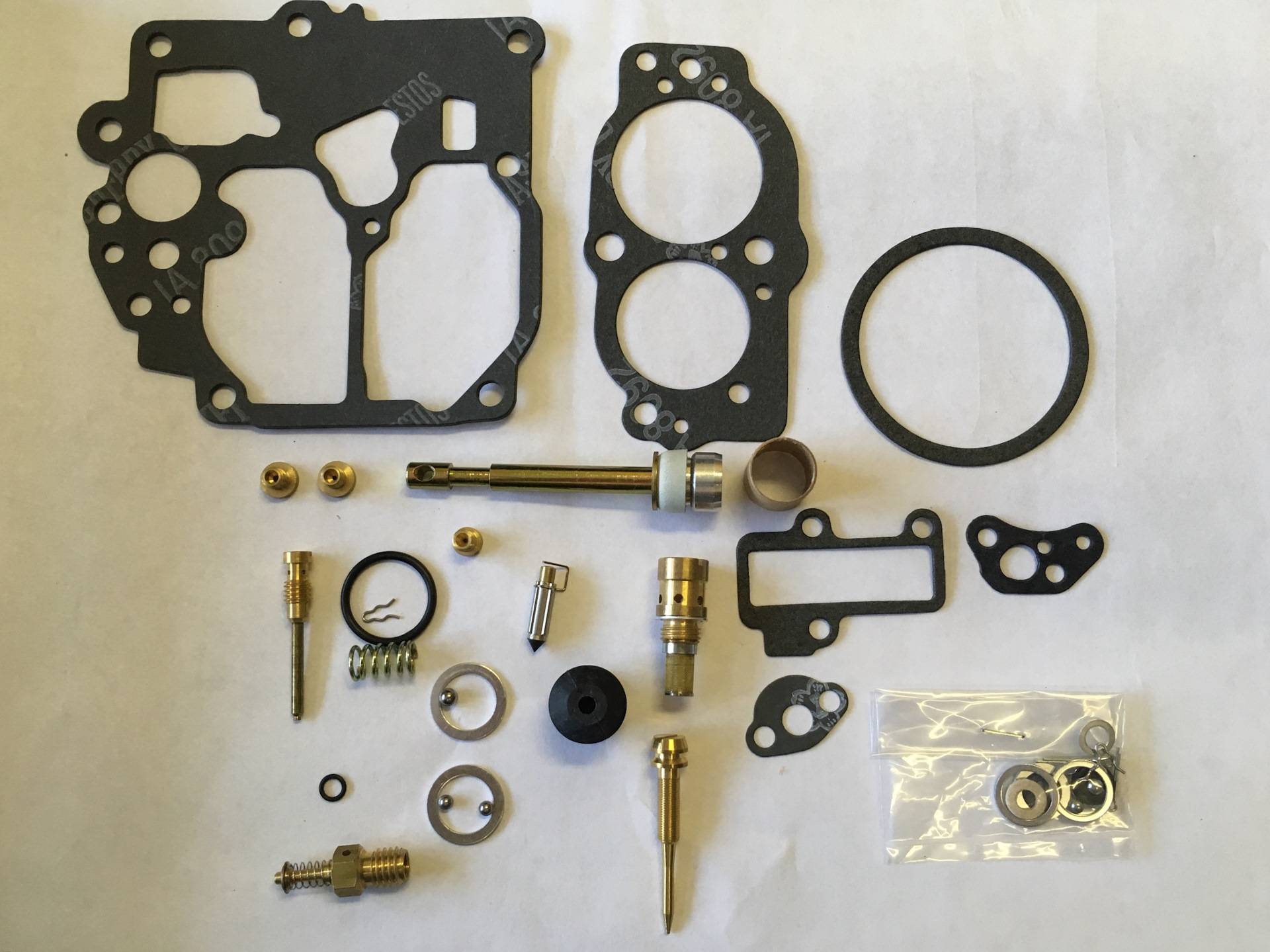

Что входит в ремкомплект карбюратора?

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как починить карбюратор

Сетчатый фильтр

Данный фильтр либо засоряется, либо повреждается. И чтобы узнать точно, что с ним, понадобится его вынимать. При сильном загрязнении достаточно хорошо промыть аккуратно в бензине, при видимых повреждения меняется на новый.

Пусковое устройство

Пусковое устройство, как и сетчатый фильтр, подвержен загрязнению и также нуждается в промывке и продувке сжатым воздухом.

Соединение в карбюраторе

Разгерметизация соединения, происходит во впускном или выпускном трубопроводах, также на корпусе ДЗ и других местах соединения карбюратора. Определить где подсасывает воздух поможет обычная мыльная пена или специальный дымо-генератор. На возникновения проблем с впускным трубопроводом могут еще указывать и следы копоти или пленка с топлива на месте неплотного соединения.

Когда сбои в работе происходят по причине не герметичного прилегания в месте соединения нижнего фланца карбюратора и впускного патрубка достаточно просто подтянуть гайки. Старайтесь подтягивать аккуратно и равномерно, чтобы не перекосился фланец карбюратора. Если подтяжка болтов проблему не решила, тогда стоит почистить место подсоса и поменять прокладку.

Ускорительный насос

Когда перестал работать ускорительный насос, тогда нужна его замена. Его детали ремонту не подлежать. В качестве профилактики насос моют и продувают. Еще желательно проверить ход перемещения рычагов и деталей диафрагмы

Отдельное внимание приделите шарику в распылителе — свободе его движения ничего мешать не должно

Диафрагма экономайзера

В моделях карбюраторов, оснащенных экономайзером, проследите чтобы на диафрагме не было повреждений. А если стала короткая длина толкателя, то замените его вместе с диафрагмой.

Подбор и доработка жиклеров карбюраторов Солекс

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. «Жиклеры карбюратора Солекс» — таблица жиклеров которую нужно открыть перед началом их подбора и доработки. Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку. Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.

Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Топливный жиклер ГДС первой камеры карбюратора Солекс 21083 Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	165	125
21081-1107010	165	135
21083-1107010	155	125
21073-1107010	150	135
21051-1107010	150	135
21083-1107010-31	155	125
21083-1107010-35	150	125
21083-1107010-62	165	125
21412	160	100

Воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Причины поломки – когда покупать ремкомплект?

Причин частичного или полного выхода из строя карбюратора может быть очень много. Признаки поломки очень легко проявляются – ваш автомобиль не заводится, во время движения заметно увеличивается расход топлива. В некоторых случаях может помочь правильная регулировка поплавков и жиклеров в камерах устройства. В остальных же случаях необходимо применить ремкомплект карбюратора.

Замену деталей производить несложно. Для этого нужен будет набор стандартных инструментов, а также жидкость для промывки карбюратора. Данную жидкость можно купить в любом автомагазине, стоит она не так уж дорого. Перед выполнением работ желательно снять контактные клеммы на аккумуляторе.

Нужная деталь расположена под крышкой воздушного фильтра автомобиля и крепится на 4-х болтах типа «шпилька», которые вкручены в блок двигателя. Откручивать их нужно достаточно аккуратно, чтобы не сорвать резьбу. Перед проведением работ все резьбовые элементы лучше всего обработать химической жидкостью, которая разъедает ржавчину, например, WD–40. После того, как вы открутили карбюратор, необходимо отсоединить от него все топливные и воздушные шланги.

Это интересно: Не работает правый передний стеклоподъемник Лады Калины

Далее поставьте деталь на заранее подготовленную ровную платформу и дайте ей немного высохнуть. Разбирать устройство нужно тщательно, и по возможности так, чтобы не сдвинуть поплавки в камерах. В первую очередь нужно выкрутить электромагнитный клапан, эта деталь является одной из самых дорогих в устройстве карбюратора. После этого приступайте к его промывке химическим раствором.

Промывать карбюратор нужно – на автозаправочных станциях далеко не всегда качественное топливо. Некачественный бензин своими примесями загрязняет деталь отложениями, что впоследствии влияет на работу всего автомобиля. Очень тщательно нужно промывать канавки, по которым проходит топливо. Все детали необходимо чистить по отдельности. Далее снова даем устройству высохнуть и приступаем к замене комплекта.

Прежде всего, возьмите из ремкомплекта карбюратора топливные жиклеры – с них и следует начать. Закручивать их нужно руками, не применяя больших физических усилий. Именно топливные жиклеры отвечают за равномерную подачу топлива в цилиндры автомобиля.

Далее переходите к замене воздушных жиклеров. Если топливные ускорители насоса нормально выглядят, то можете их не менять, достаточно будет прочистить

Особое внимание нужно уделить топливному фильтру, который находится сбоку крышки на карбюраторе. После того, как вы его выкрутили, нужно промыть его в ацетоне, затем продуть под потоком сжатого воздуха

Топливный фильтр очень редко выходит из строя, поэтому достаточно будет его промывки. При большом желании можете заменить его запчастью из ремкомплекта. После полной или частичной замены нужно все отрегулировать и правильно настроить. Регулировку всего устройства можно произвести самому или обратиться в автомастерскую, где его настроят более точно. Перед окончательной сборкой и установкой карбюратора уплотнительные прокладки нужно обработать герметиком и только после этого приступать к обратной сборке и подключению топливных шлангов.

Почему «переливает» карбюратор

Фраза «карбюратор переливает» означает, что смесь на его выходе чрезмерно обогащена.

Признаки «перелива»:

• затруднённый старт двигателя;
• нестабильные обороты без нагрузки;
• чёрный дым из выхлопной трубы;
• провалы;
• нагар на свечах;
• запах бензина под капотом.

Возможные причины «перелива»:

• отказ игольчатого клапана;
• нарушение герметичности или заедание поплавка;
• ошибочная настройка поплавкового механизма;
• излишне высокая производительность бензонасоса;
• засорение воздушного жиклёра;
• ошибочная регулировка положения дроссельной заслонки;
• неправильное положение (не завёрнут до упора) электромагнитного клапана;
• повреждение прокладки карбюратора.

Используем ремкомплект при тюнинге карбюратора ВАЗ 2107

Доработать карбюратор можно также с помощью специальныхремкопмлектов, которые есть в свободной продаже. Одним из них является «ДААЗ». В данном случае, все работы можно провести также самостоятельно, без вмешательства специалистов. При этом, от вас не потребуются существенные финансовые вливания. Первый этап тюнинга карбюратора ВАЗ 2107 с помощью ремкомплекта – полировка основных диффузоров. Они расположены в средней части карбюратора. В результате этих манипуляций, вы сможете добиться снижения потерь аэродинамики при поступлении воздуха. Полировку необходимо выполнять с помощью наждачной бумаги с самой маленькой зернистостью.

Усилить эффект можно при помощи обработки малых диффузоров напильником. Но здесь необходимо быть предельно осторожными, так как возможно вскрытие эмульсионного канала. Далее, можно провести доработку заслонок дросселя. Для этого необходимо подпилить болты крепления заслонки напильником. В итоге, шляпки болтов должны быть потайными.

В следующем шаге необходимо соединить среднюю и нижнюю части карбюратора. При этом, старые прокладки меняются на новые. С помощью новых жиклеров мы можем добиться эффекта обогащения топливной смеси и улучшим динамику при разгоне. А для того, чтобы получать ускорение в самом начале разгона, необходимо установить 40 «носик» ускорительного насоса. На последнем этапе проводится продувка карбюратора, устанавливаются оставшиеся жиклеры и прокладка, а затем производится сборка карбюратора.

Настройка холостого хода

Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как настроить карбюратор правильно. В результате – потери мощности, большой расход топлива, плавающие обороты и другие проблемы. После того как регулировка уровня успешно закончена, настраивают холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы понадобится отвертка с плоским жалом и время. На подошве механизма имеется отверстие. В нем расположен винт, отвечающий за качество смеси. Его вкручивают до упора. Однако не стоит сильно усердствовать.

Затем от самого крайнего положения винт откручивают на пять оборотов. Далее двигатель заводят без подсоса. Откручивают винт качества — карбюратор 21073 будет регулировать обороты мотора. Затем элемент снова вкручивают. Необходимо вращать до тех пор, пока работа силового агрегата станет максимально устойчивой. Вращают винт медленно. Когда работа мотора станет спокойней, его выкручивают не более чем на один оборот. В результате холостые обороты составят около 900. Но если двигатель глохнет, их слегка увеличивают.

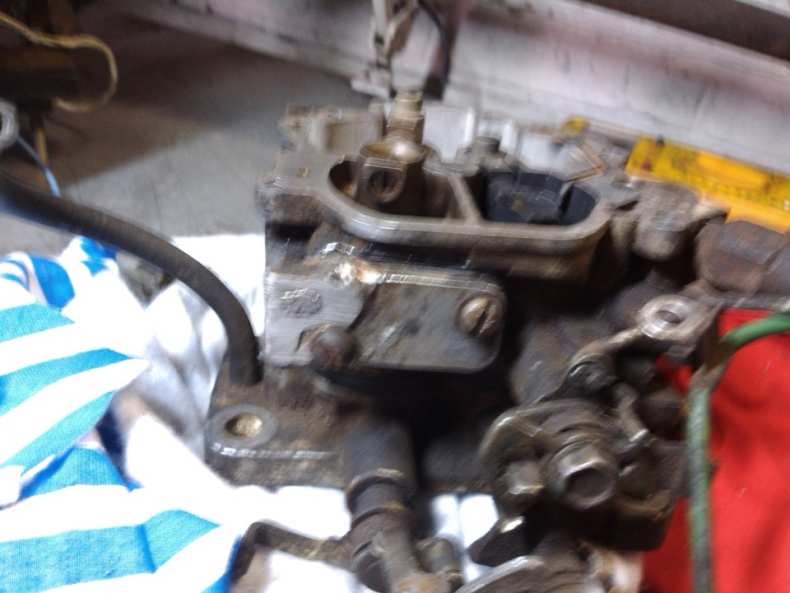

Как восстановить работу карбюратора?

Для очистки или настройки карбюратора «Солекс 21073» на «Ниве» его необходимо снять. Снимаем корпус воздушного фильтра и убираем все трубки и провода, мешающие достать механизм на поверхность. Откручиваем гайки и снимаем карбюратор.

Лучше всего разбирать его на столе в хорошо освещенном и проветриваемом помещении. В карбюраторе много мелких деталей, поэтому, чтобы не запутаться что и откуда, рекомендуется складывать все детали по порядку. Возможно, придется приобрести в магазине автозапчастей ремкомплект карбюратора «Солекс 21073» на «Ниву». Он поможет быстро устранить поломку, к тому же, стоит он недорого. Промывают карбюратор специальными средствами либо обычным бензином.

Настройка карбюратора

После выполнения промывки с разборкой карбюратора ВАЗ 2106 потребуется выполнить регулировку рабочих характеристик двигателя.

Для этого предусмотрены несколько точек:

1. Язычок поплавкового механизма – при ходе поплавка менее 8 мм увеличивается расход и токсичность, снижается мощность.
2. Винт качества – позволяет отрегулировать количество поступающего воздуха для приготовления смеси.
3. Винт количества – регулирует количество готовой смеси.

Этими двумя винтами регулируется холостой ход по руководству. Но изначально они оба закручиваются до конца и откручиваются на 3 оборота.

Для выполнения настройки тяги потребуется выставить тягу, между направляющими должно быть расстояние 80 мм. При таких установках дроссель должен открываться полностью при нажатии педали газа до пола. Если это не происходит, то дроссельный узел необходимо прочистить.

Как сделать ремонт для «классики»

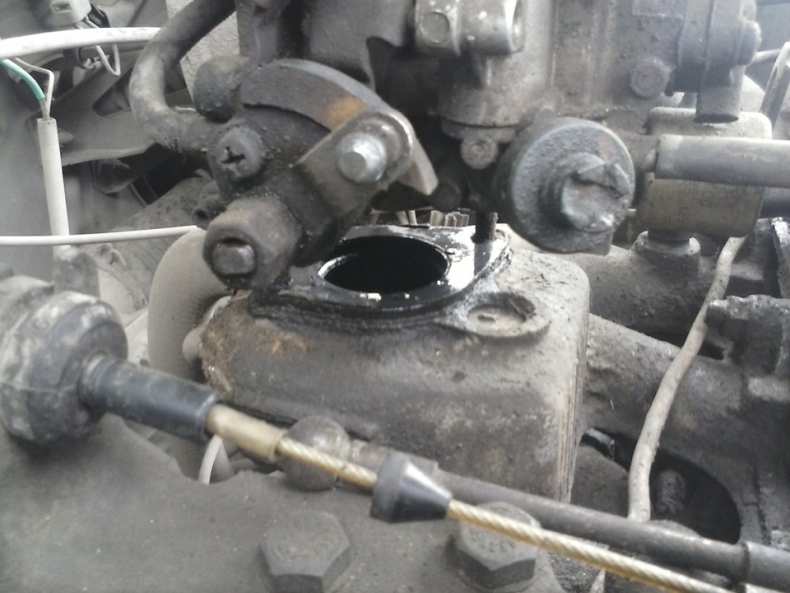

Первоначально обсудим инструкцию по ремонту карбюратора от 2107. Для работ нам пригодятся следующие инструменты:

Также узнайте про замену масляного фильтра без замены масла и замену тормозной жидкости своими руками. Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа узла из автомобиля. Он производится в следующей последовательности.

1. Прежде всего, демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, открутив гайки.
2. Открутив крепления, отсоединяем трос дросселя и трос воздушной заслонки.
3. Открепляем шланг отвода картерных газов.
4. Ослабив хомут, снимаем топливный шланг.
5. Отсоединяем шланг вакуумного регулятора.
6. Отсоединяем пневмоклапан от экономайзера.
7. Демонтируем микропереключатель с клемм.
8. Отверткой отжимаем наконечник от тяги привода заслонки, после чего достаем обратную пружину.
9. Демонтируем весь сборочный узел.

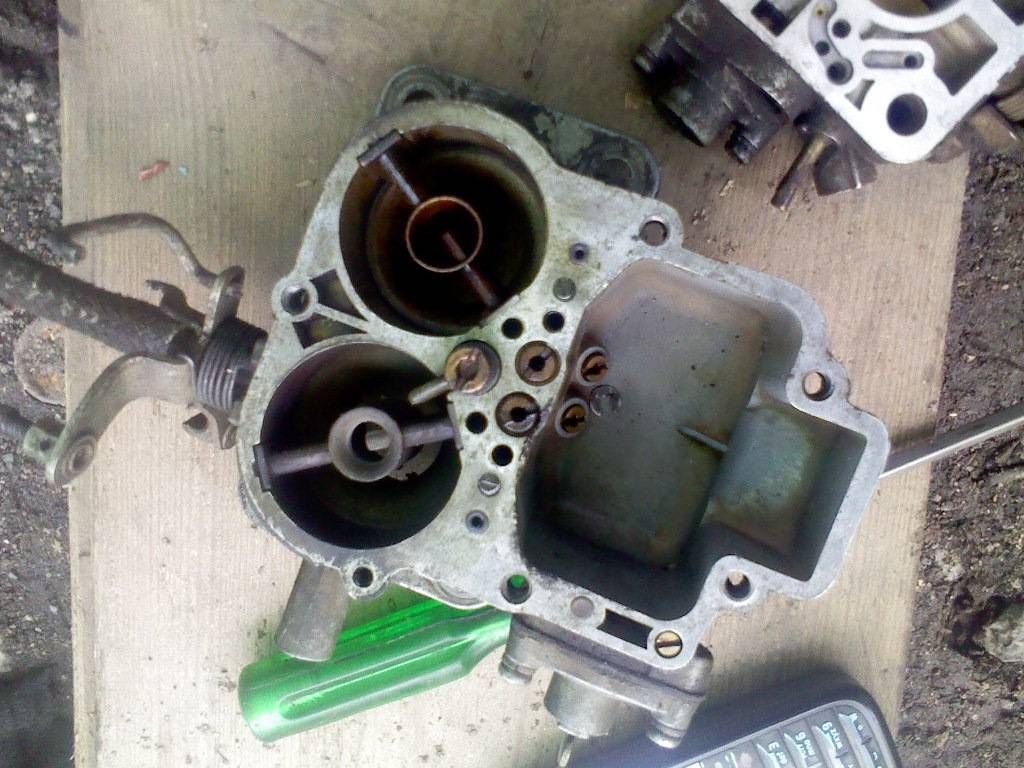

Теперь для ремонта карбюратора от ВАЗ 2107 своими руками нам необходимо его разобрать, при этом дефектные детали заменить на новые запчасти (их порой продают в виде специального ремкомплекта для ремонта ВАЗ 2105 – 2107), а также возможно придется обработать присадочную плоскость. Опишем, как это все сделать.

1. Демонтируем трехплечий рычаг, пружину и тягу.
2. Демонтируем крышку, а также корпус с дроссельных заслонок. Прокладку при необходимости заменяем.
3. Аккуратно демонтируем поплавок, вытащив ось.
4. Выкручиваем игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости заменяем детали.
5. Отворачиваем топливный жиклер системы холостого хода. При необходимости его заменяем.
6. Открутив болт ускорительного насоса, демонтируем крышку насоса, диафрагму и пружину. Эти детали также можно заменить.
7. Достаем диффузоры, работавшие над заслонками.
8. Выкручиваем винт количества смеси.
9. Все разобранные металлические части промываем в ацетоне.
10. Прикладываем ребром линейку к плоскости верхнего корпуса, которая стыкуется с другой плоскостью корпуса крепления заслонок. Проверяем искривление. Кстати, если до этого никак не удавалось толком настроить устойчивые обороты холостого хода, виной тому могло быть как раз это искривление, дающее подсос воздуха. При необходимости обрабатываем плоскость наждачным кругом вручную, без электропривода круга, предварительно достав из плоскости переходные трубки. Делаем эту операцию крайне аккуратно.

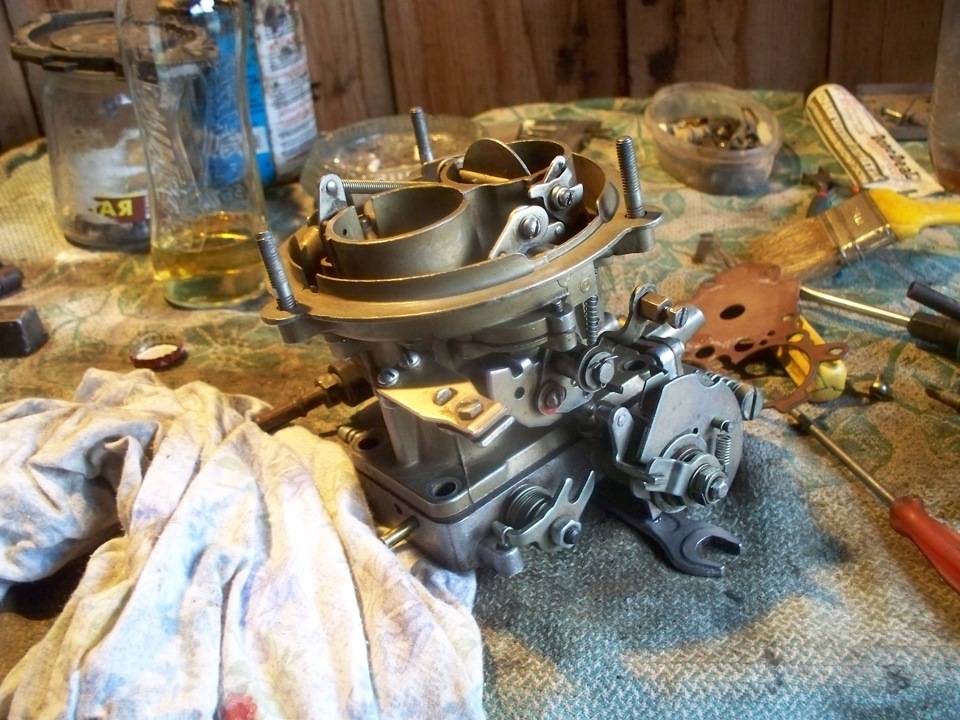

11. Сборку производим в обратном порядке, впрочем, как и монтаж на автомобиль.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

• поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
• поплавковой металлической камеры с хромированными внутренними полостями;
• дополнительной камеры, требуемой для смешивания горючего с воздухом;
• конструкции распределения топлива, оборудованной диффузором;
• регулируемой заслонки дросселя;
• топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Регулировка карбюратора (пошаговая инструкция)

Если запуск мотора осуществляется без каких-либо проблем и работает ДВС ровно в разных режимах, в этом случае карбюратор считается исправным. Он не требует каких-либо внешних вмешательств.

Но если есть хотя бы один из этих признаков, значит настало время устранять эти неисправности. Перед тем как приступать к настройке карбюратора, нужна уверенность, что остальные механизмы и агрегаты работают исправно.

Для самостоятельного ремонта карбюратора понадобятся следующие инструменты:

• гаечные ключи;
• различные отвертки
• плоскогубцы;
• тряпка.

Регулировка холостого хода карбюратора

Повод, по которым стоит приступить к налаживанию холостого хода:

• неровное функционирование на ХХ;
• регулярные колебания стрелки тахометра;
• мотор может заглохнуть на холостом ходу.

Если есть хотя бы одна из этих причин, то значит прошло время регулировки. Для этого понадобится лишь плоская отвертка. Технология регулировка:

1. прогреть ДВС до 90 градусов. Если он будет глохнуть, тогда нужно будет выдернуть подсос;
2. после полного прогрева необходимо заглушить ДВС и убрать подсос;
3. на карбюраторе есть два винта, количество и качество. Их необходимо закрутить до конца;
4. после чего винт № 1 (качество) нужно выкрутить на 4 оборота, а винт № 2 (количество) — на 3 оборота;
5. после завода двигателя крутить винт количества, пока обороты не станут 850-900 (ориентироваться необходимо на показания тахометра);
6. винт качество нужно ввинчивать для снижения оборотов, как немного этого добиться, винт выкручивается назад на пол оборота;
7. для точности процедура повторяется.

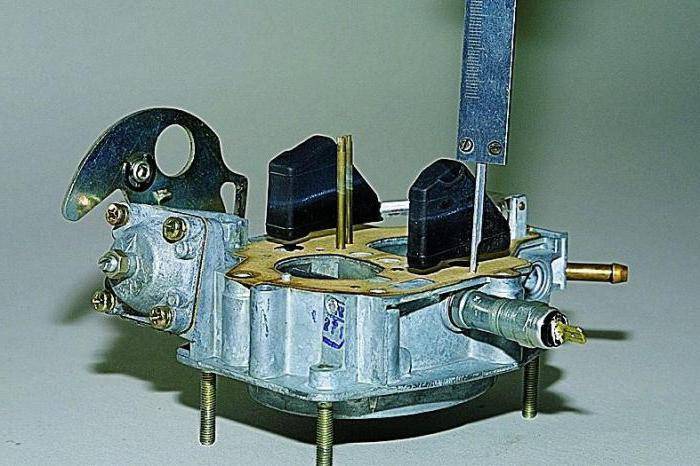

Регулировка поплавка

Чтобы выполнить эту процедуру, необходимо будет снять воздухофильтр. Также необходимо подготовить заранее картонные полосы шириной 6,5 и 14 миллиметров. Весь процесс выполняется по следующим этапам:

• снять верхнюю часть;
• крышка ставится перпендикулярно. Поплавок должен принять такое положение, чтобы он слегка прикоснулся к шарику;
• шаблоном 6,5 миллиметра измеряется щель между поплавком и крышкой. Поплавок нужно отрегулировать, если это расстояние отличается от шаблонного;
• шаблоном в 14 миллиметров определяется промежуток между поплавком, который находится в самом далеком положении, и крышкой. Если шаблон будет большим или маленьким, тогда поплавок вновь исправляется путем подгибания упора кронштейна;
• если все показатели в норме, то поплавок будет обладать ходом 8 миллиметров.

Регулировка воздушной заслонки

Самое первое, что необходимо подготовить — это шаблон 5 мм и проволочка диаметром 0,7 мм. Чтобы верно настроить, выполняются следующие этапы:

1. снимается фильтр, тряпкой нужно убрать всю грязь с устройства;
2. подсос нужно вытянуть до упора;
3. шаблоном замеряется расстояние от стенки первой камеры до края воздушной заслонки;
4. если этот параметр другой, то необходимо выкрутить пробку;
5. под пробкой есть винт регулировки, которым нужно отрегулировать воздушную заслонку;
6. после регулировки — пробку необходимо закрутить обратно.

Регулировка дроссельной заслонки

Для того чтобы правильно установить положение дроссельной заслонки требуется скрутить карбюратор с двигателя, для этого:

1. необходимо повернуть в направлении, противоположенному движению часовой стрелки рычажок А;
2. Проверить зазор Б проволокой диаметром 0,7 мм;
3. если щель имеет другой размер, тогда в этом случае необходимо подогнуть тягу В или воткнуть ее в другую полость.

Как ухаживать за карбюратором

Элементы, которые используются постоянно, в основном не требуют регулярной очистки. Необходимость в этом процессе может возникнуть лишь в том случае, если сильно загрязнены рычажные механизмы, которые нарушают подвижность некоторых деталей. Также мойкой занимаются, если предстоит ремонт «Солекс»-карбюратора.

Для очистки подойдет керосин или же уайт-спирит. Гораздо лучше и эффективней использовать для этих целей специальные препараты. Многие из них также подходят для эффективной очистки внутренних частей устройства без необходимости разборки. Нужно учесть, что застарелую грязь из каналов удалить будет очень сложно.

Для очистки необходимо снять крышку воздушного фильтра и сам элемент, протереть внутреннюю полость ветошью, смоченной в керосине. После промывки лучше всего закрыть горловину чистой тряпкой. Последующая установка карбюратора «Солекс» назад в автомобиль может вызвать у начинающих определенные трудности, поэтому нужно работать очень внимательно.

Принцип действия и тюнинг карбюратора Солекс 21073 на Ниве

Карбюратор – важный элемент топливной системы автомобиля. Его главная задача – подготовить воздушно-топливную смесь и беспрепятственно передать ее в камеру сгорания двигателя. Солекс 21073 представляет собой одну из лучших конструкций эмульсионного двухкамерного карбюратора. Он состоит из двух основных элементов: нижней массивной части и более легкой крышки. Учитывая возрастающие требования к экологической безопасности и решения комиссии Евросоюза, все выпускаемые автомобили должны соответствовать стандартам «Евро 2» и «Евро 3». Выполнить эти правила позволяет карбюратор Солекс.

Основные неисправности карбюратора К151

В процессе эксплуатации данных устройств дозирования возможны неполадки, которые выявляются по признакам нарушения работы двигателя.

Не держит холостые обороты

Данная неисправность возникает часто из-за обеднения топливной смеси. Виною этому становится сбой настроек нейтрального хода карбюратора или банальное засорение каналов. Ещё один из вариантов, что криво установлен поплавок в камере.

Карбюраторы, оснащённые электроклапаном, регулируются так:

• ослабить слегка винт регулировки ХХ;
• проверить обороты;
• если они изменились, затягивать винт до тех пор, пока обороты не нормализуются.

Заливает (переливает)

Не редкость и перелив, возникающий из-за переобогащения бензиновой смеси

Определить данную неисправность легко, достаточно обратить внимание на сильный запах горючего и подтёки топлива из распылителей. Также из выхлопной трубы может валить чёрный дым

Как правило, перелив не даёт мотору возможности нормально запускаться. Особенно актуально это на прогретых двигателях, которые даже после успешной попытки завода работают нестабильно. При задействовании акселератора начинаются провалы и рывки.

Для исправления ситуации достаточно настроить поплавковую камеру. Здесь есть несколько вариантов, как поступить:

1. Повреждение игольчатого клапана. Надо проверить работоспособность иглы — на неё подаётся разрежение и тестируется открывание/запирание. Подробнее про ремонт клапана читайте ниже;
2. Зависание клапана. В этом случае надо постучать молотком несильно по крышке карбюратора. Это повлияет на клапан. Не исключено, что рассох уплотнитель или элемент завёрнут недостаточно плотно;
3. Залипание клапана. Происходит такое из-за попадания в топливо масла. Примеси могут оседать в топливном резервуаре, а оттуда в виде липкого раствора проникать в устройство дозирования. Решается неисправность заменой всего ремкомплекта, можно вместе с жиклёрами. Менее затратный вариант — обработать иглу специальной пастой;
4. Разрушение поплавка. Испорченный элемент начнёт просто тонуть в бензине, таща за собою клапан. По этой причине жидкость будет постоянно закачиваться внутрь камеры, что и станет причиной перелива. Дырявый поплавок можно определить по звуку жидкости в нём — достаточно снять его и потрясти над ухом. В крайнем случае, деталь разрешено запаять;
5. Заедание поплавка, касание стенок корпуса. Это уже говорит о неправильной настройке положения. Также рекомендуется проверить ход поплавка при вертикальном поставленной верхней части карбюратора — естественно, перед тестом верх нужно демонтировать.

Замерзание системы

Осенью, а особенно зимой К-151 может замерзать. Такое случается при передвижении по дорогам на высокой скорости. Причина — заслонка воздуха остаётся постоянно открытой. Данная ситуация грозит большой проблемой. Лёд закроет воздушные отверстия дозирующего устройства. Смесь начнёт переобогащаться, а свечи зажигания — обрастать нагаром.

Что делать? Во время езды по трассе определить на слух, что характер работы ДВС изменился, остановиться. Снять верх воздушного фильтра, внимательно осмотреть диффузоры. При наличии в этом месте твёрдых капель, немного подождать — лёд растает, можно продолжать путь.

Другие причины замерзания карбюратора:

• испорчен электроклапан ХХ;
• засорена или повреждена сеточка-фильтр;
• воздушная заслонка закрывается не до конца;
• подсасывает воздух через соединения устройства.
