Ремонт коробки передач своими силами

Разборка

Сняв КПП, можно приступать уже непосредственно к главному — разборке. Это позволит вам по ходу работы менять поврежденные элементы, определять имеющиеся неисправности и своими силами решать возникающие проблемы.

  1. Зачистите и тщательно отмойте все наружные поверхности коробки передач.
  2. Разместите коробку в вертикальном положении и демонтируйте заднюю крышку.
  3. Снимите кронштейн троса сцепления, после чего резиновым молотком сбейте заднюю крышку с КПП.
  4. Извлеките старую уплотнительную прокладку. Она пойдет под замену.
  5. Включите любую из двух передач — 3 или 4.
  6. Открутите болт, который удерживает 5 передачу, после чего включите ее.
  7. Одновременное включение указанных скоростей позволит зафиксировать вал и не допустить его проворачивание.
  8. Открутите гайку на вторичном валу, а затем и на первичном.
  9. Снимите синхронизатор 5 скорости вместе с вилкой.
  10. Извлеките вилку из муфты. Синхронизатор снимайте максимально аккуратно. Если допустить схождение муфты со ступицы, подпружиненные шарики, которые фиксируют синхронизатор, попросту рассыпятся.
  11. Снимите кольцо блокировки синхронизатора 5 скорости.
  12. Извлеките ведомую шестерню 5 скорости со вторичного вала.
  13. Извлеките упорного кольцо, расположенное на игольчатом подшипнике.
  14. Снимите сам игольчатый подшипник с шестерни 5 скорости.
  15. Демонтируйте ведущую шестерню с ведущего вала и снимите пластину подшипника.
  16. Теперь со вторичного вала следует удалить втулки игольчатого подшипа, а также извлечь упорную шайбу.

Ювелирная работа

  1. Достаньте кольцо, которое фиксирует подшипник первичного вала, а затем аналогичного кольцо вторичного вала.
  2. Открутите пробку фиксатора и извлеките шарик, пружинку фиксатора. Далее вы сможете достать еще пару фиксаторов.
  3. Снимите заднюю опору двигателя.
  4. Открутите пробку фиксатора задней передачи, наклоните коробку и достаньте таким образом шарик фиксатора и пружину.
  5. Демонтируйте крепежные болты картера сцепления и картера коробки.
  6. Действуя максимально аккуратно, рассоедените два агрегата. Чтобы это сделать, в картерах имеются пазы, куда вставляются концы отвертки. Покачивая, можно без особых проблем рассоединить элементы.
  7. Снимите картер коробки передач.
  8. Открутите болт крепления вилки переключения 1 и 2 скоростей.
  9. Снимите вилку и шток.
  10. Открутите болт крепления вилки 3 и 4 скоростей.
  11. Выделите головку штока из зацепления с рычагом, снимите ее вместе с вилкой с вашей КПП.

Разбирая коробку на части, обязательно обращайте внимание на состояние элементов. Если вовремя обнаружить неисправности и заменить компоненты КПП, можно обойтись недорогим, но очень эффективным самостоятельным ремонтом

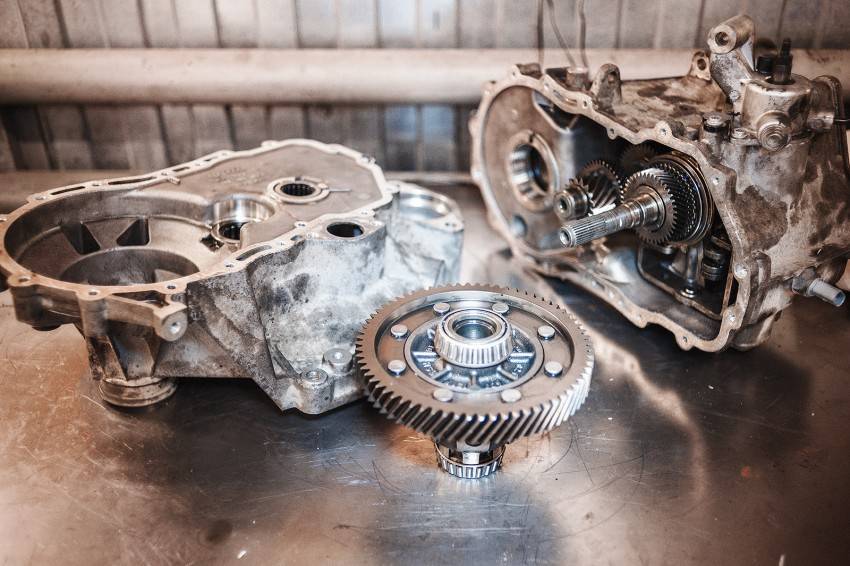

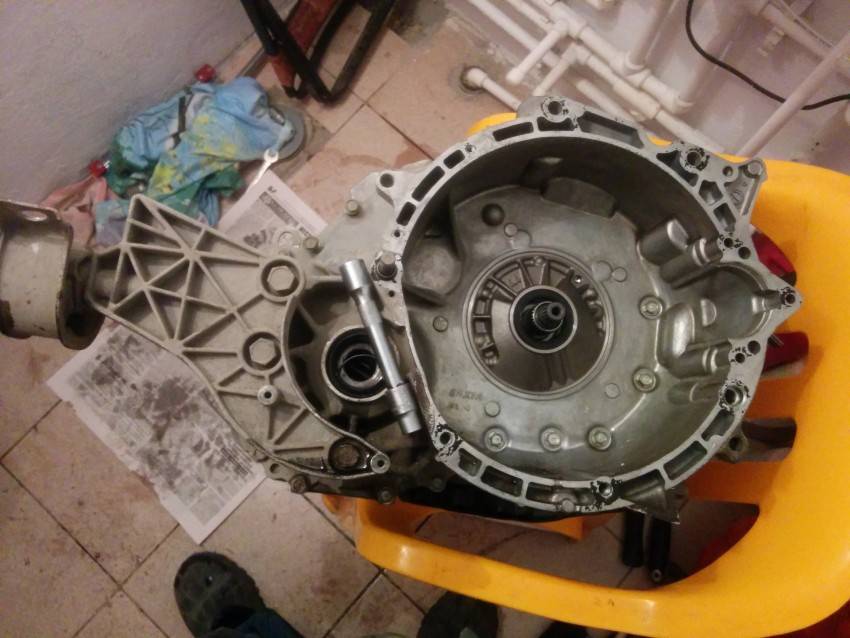

Разобранная КПП

На что обратить внимание

Итак, следуя инструкции, разбираем КПП вашего ВАЗ 2109

Попутно обращаем внимание на следующие моменты:

  • Подшипники. При их износе возникает гул коробки. Плюс изношенные подшипники негативно влияют на состояние прочих элементов КПП;
  • Синхронизаторы и уплотнительные шайбы. Если их состояние оставляет желать лучшего, то передачи плохо переключались именно из-за них. Замените их;
  • Система сцепления, сухари, фиксаторы ступицы муфты. Все это подлежит отдельной замене при наличии следов износа, дефектов;
  • Блокирующие кольца, синхронизаторы. При наличии сколов, зазубрин даже и не думайте над альтернативными решениями, сразу меняйте;
  • Дорожки подшипников. Со временем они изнашиваются. При обнаружении следов выработки выполните полную замену. В таком состоянии им осталось совсем чуть-чуть до поломки;
  • Зазор между шестеренками и блокирующими кольцами. В норме он составляет не меньше 0,6 мм. При отклонениях решение одно — замена колец;
  • Стопорные кольца. При потере упругости эти элементы следует обязательно менять, поскольку свои функции они более выполнять не смогут.

Собирая КПП, не забудьте смазать новые прокладки слоем литола. А при запрессовке сальников делайте это рабочей кромкой внутрь. Металлическая обойма должна располагаться с наружной стороны.

https://youtube.com/watch?v=cgCFhYP17

В процессе обратной сборки коробки передач следует обрабатывать все трущиеся компоненты маслом, не забывать про герметик для соединения картеров сцепления и КПП. Сделать все своими руками вполне реально.

 Загрузка …

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

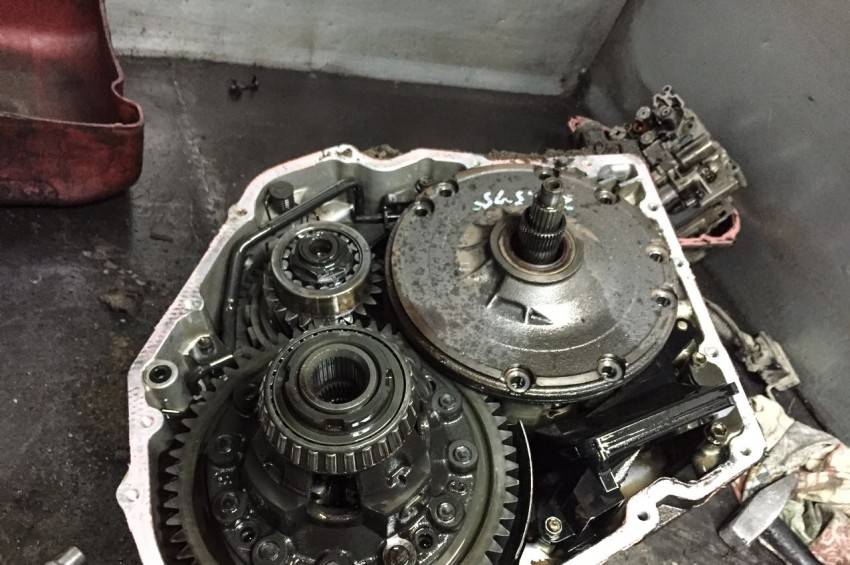

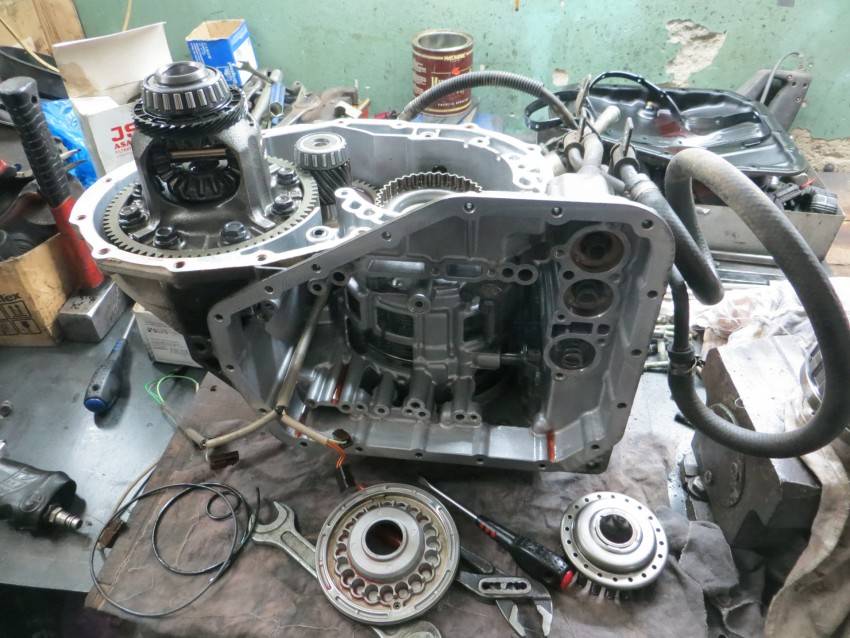

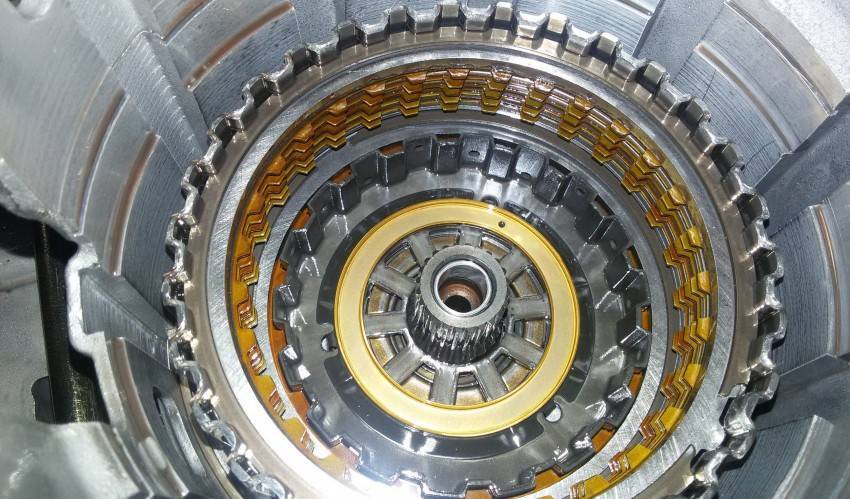

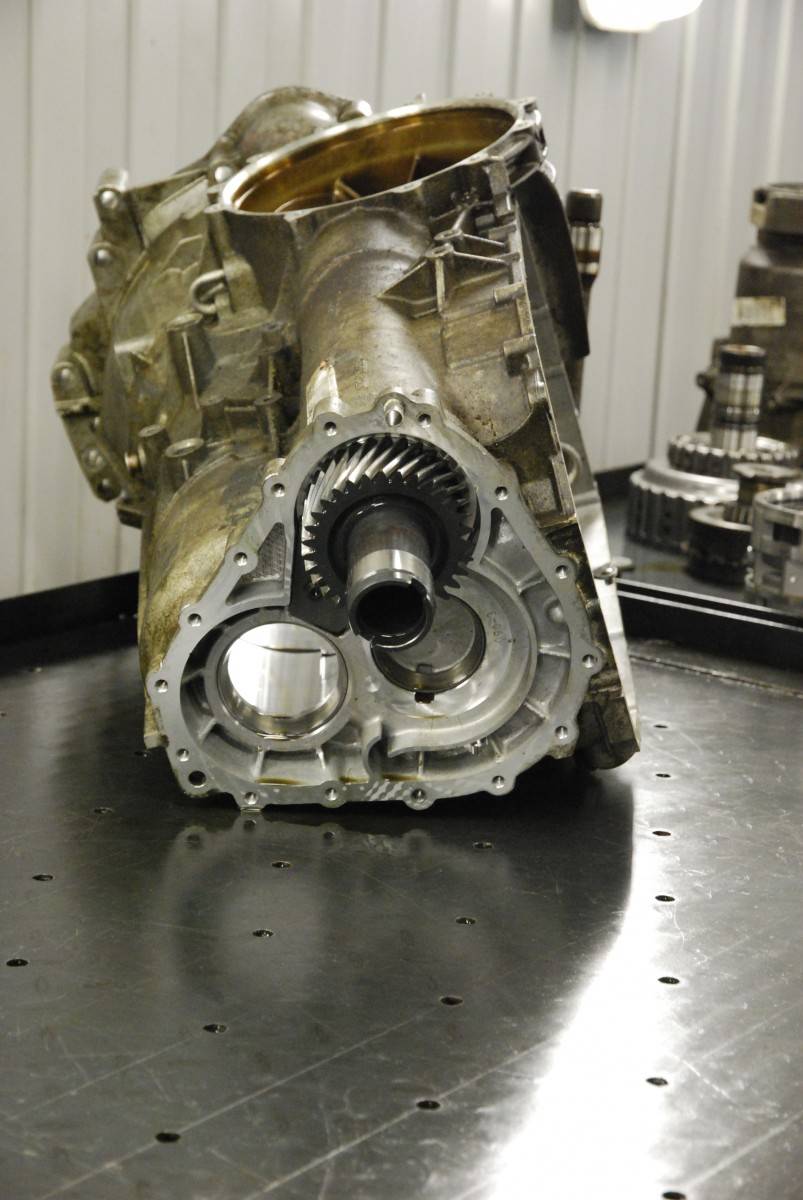

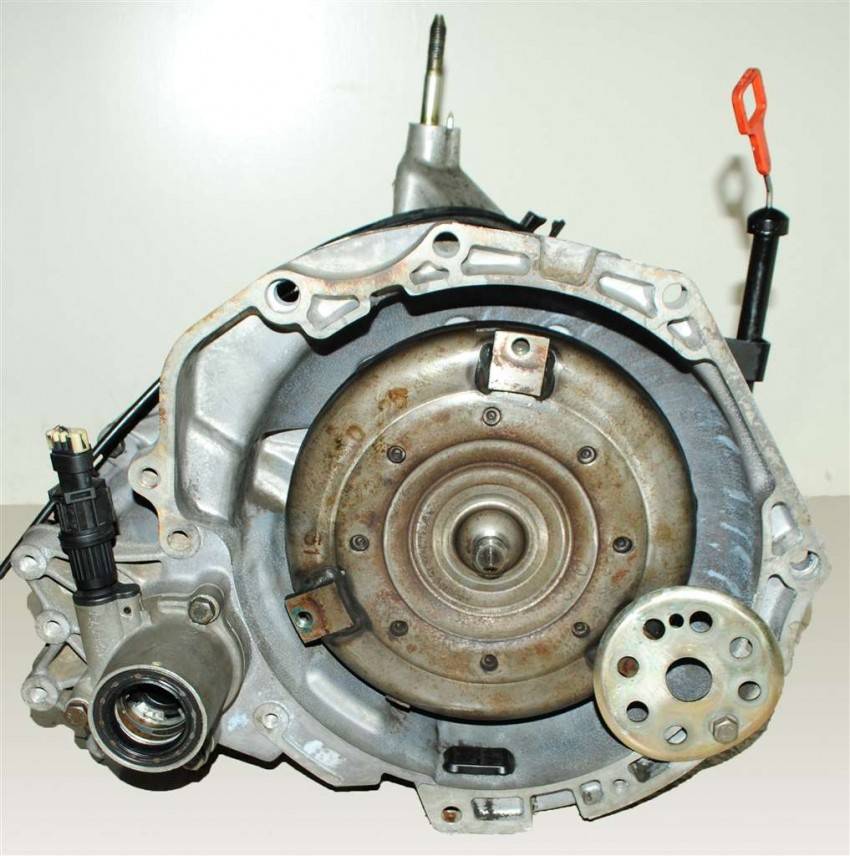

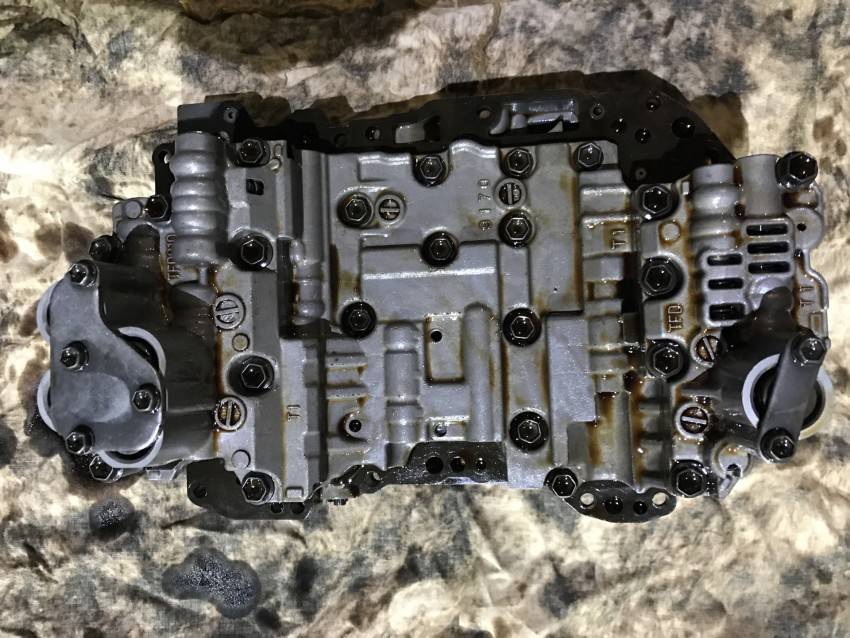

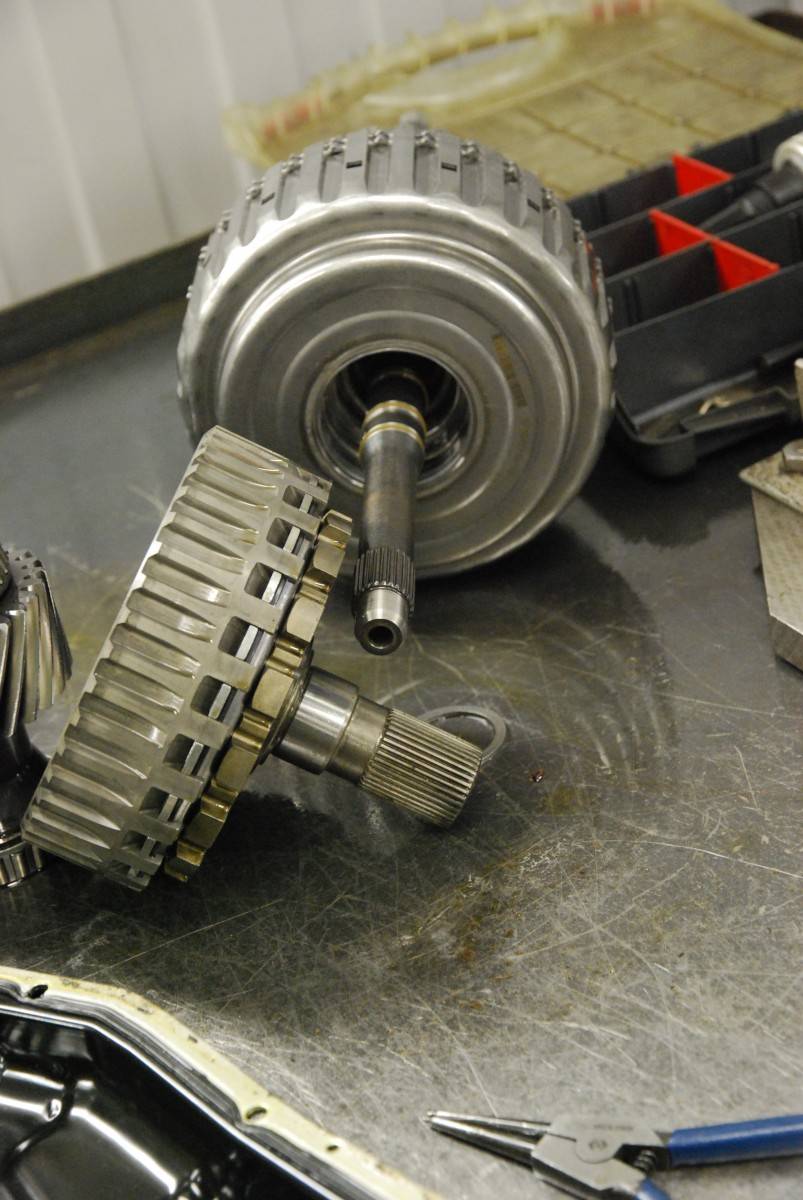

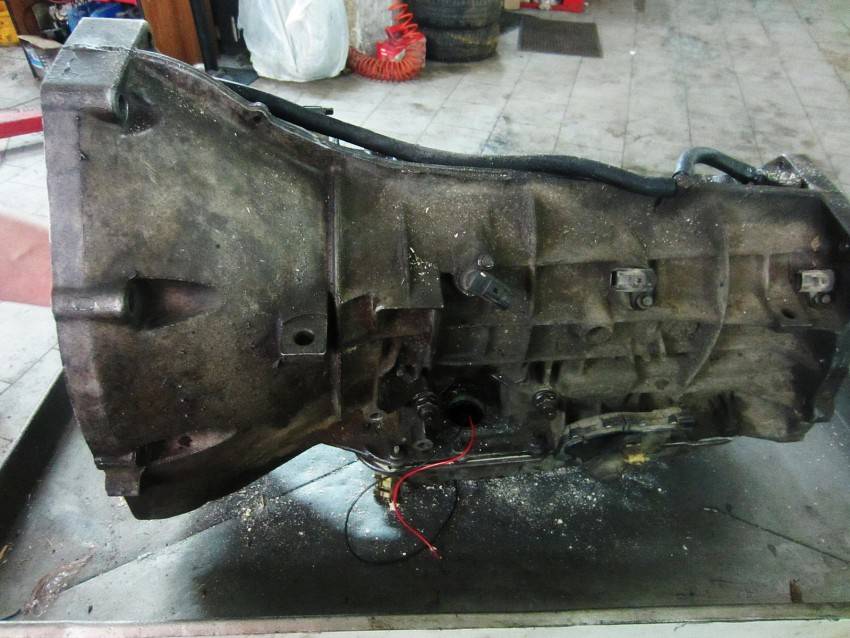

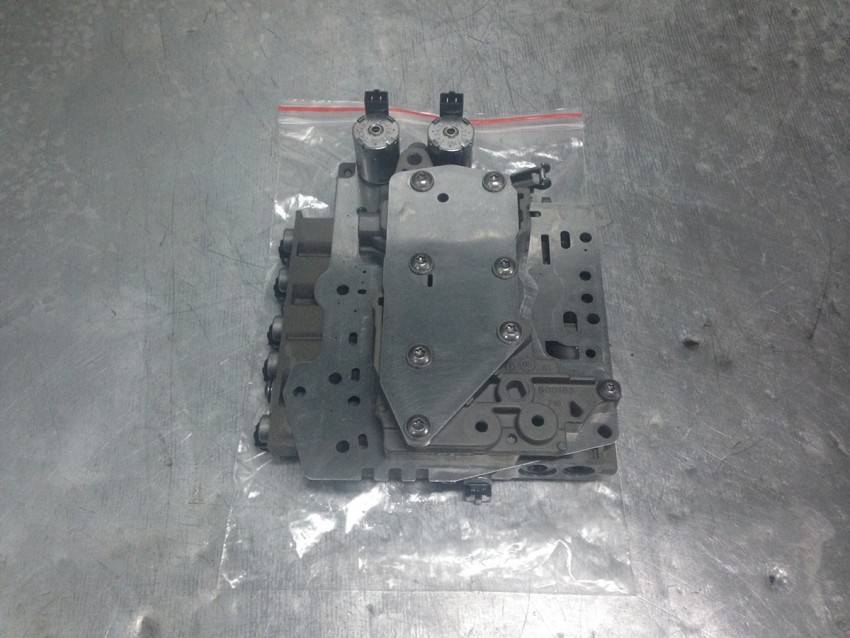

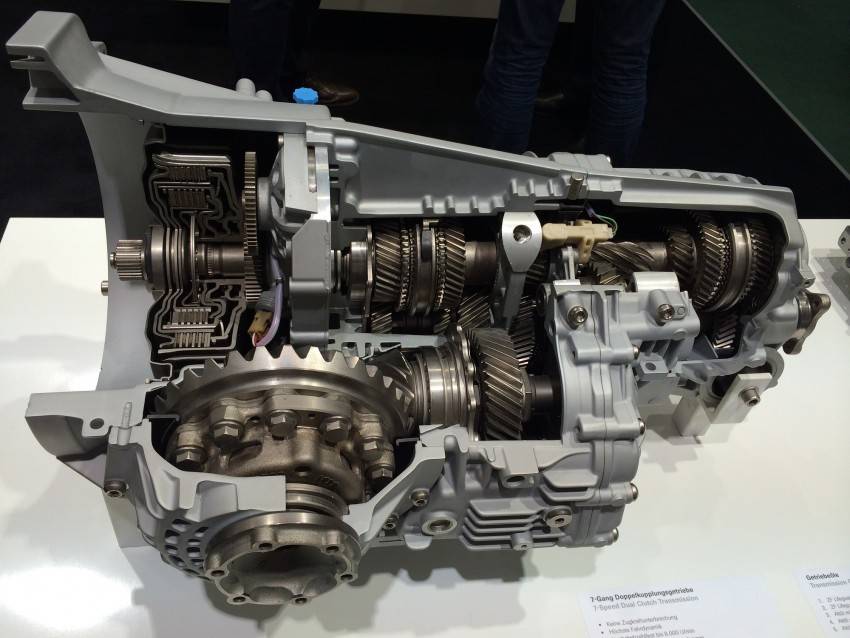

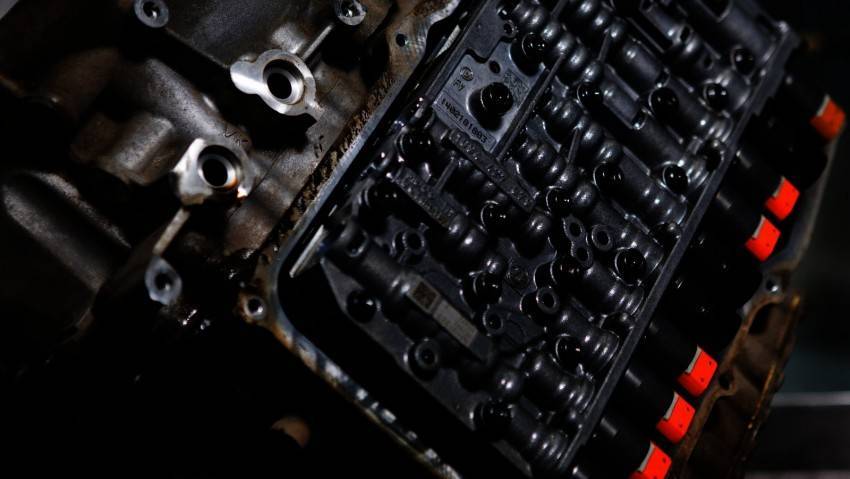

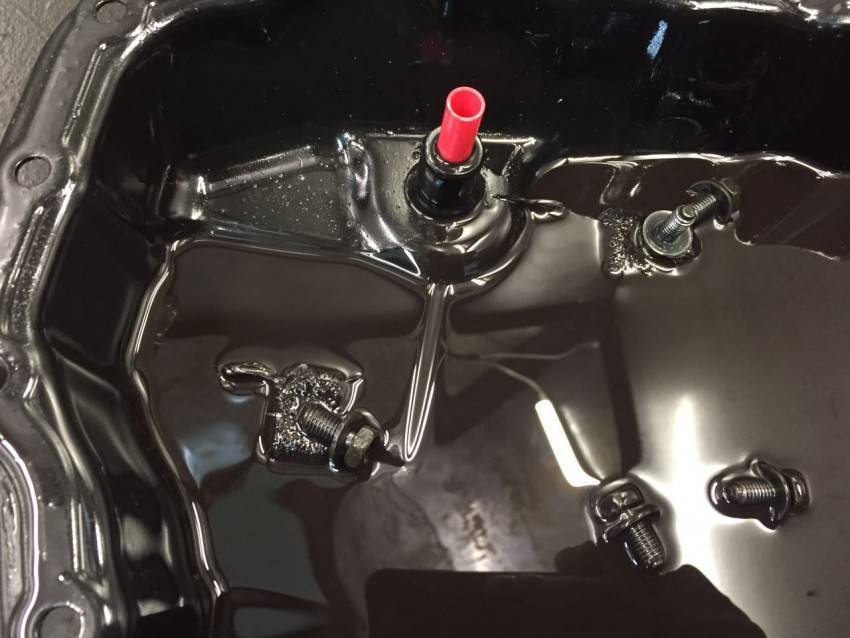

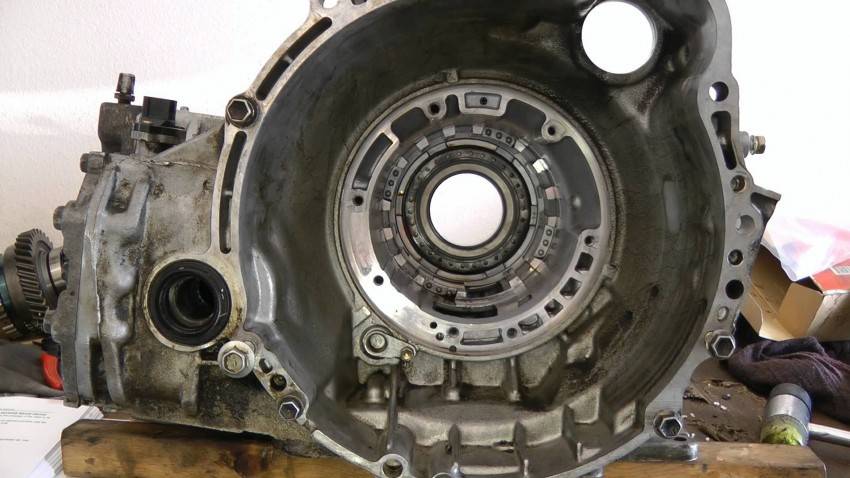

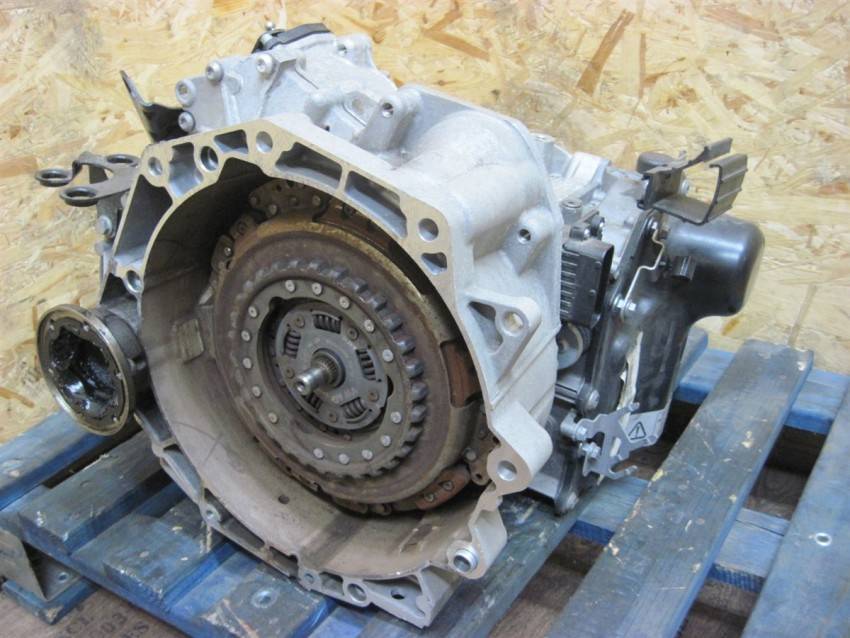

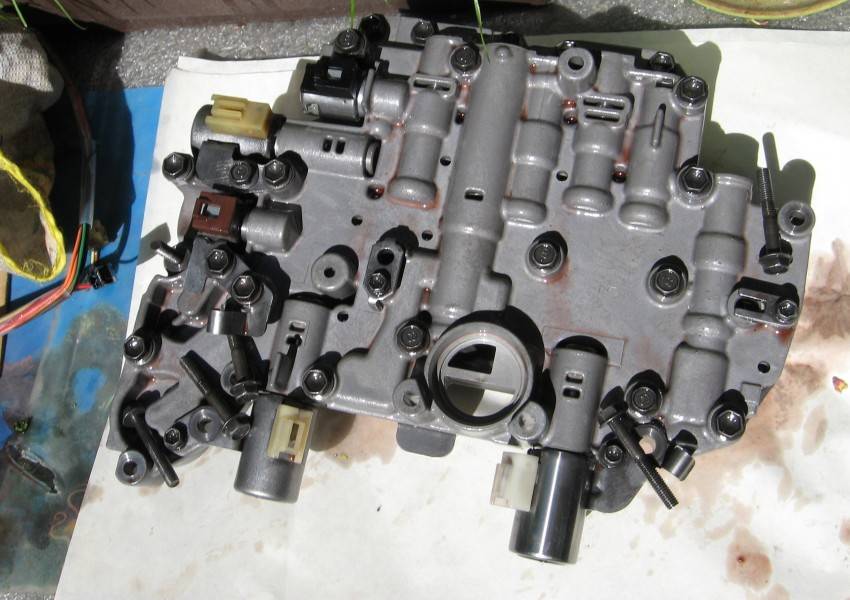

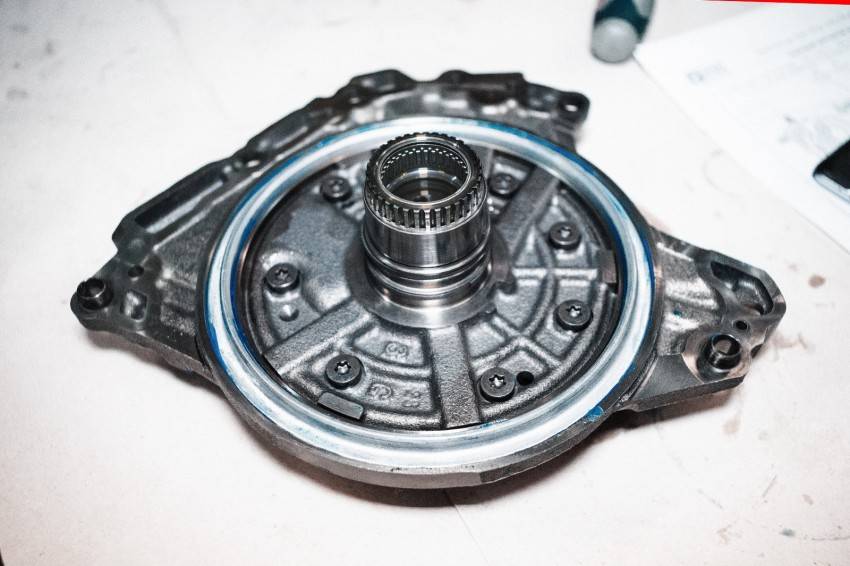

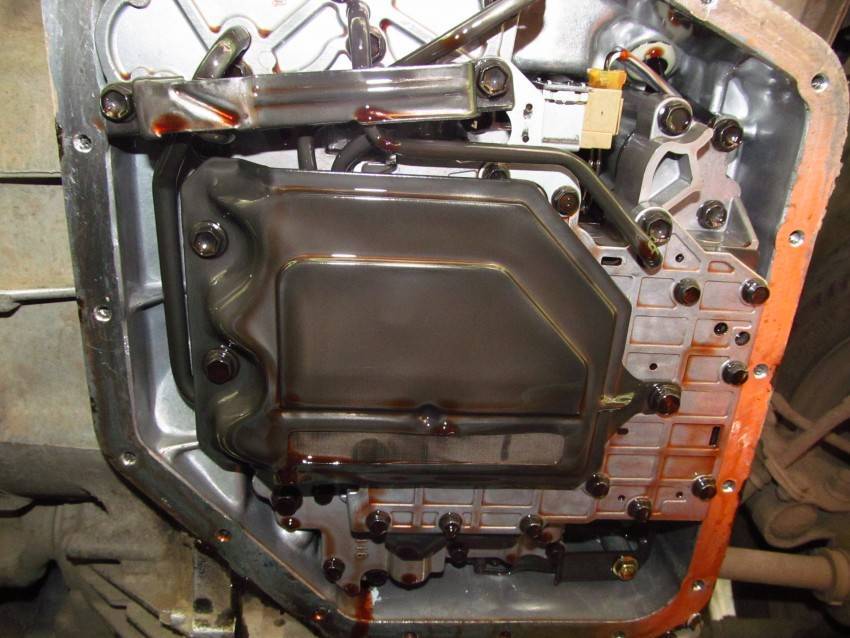

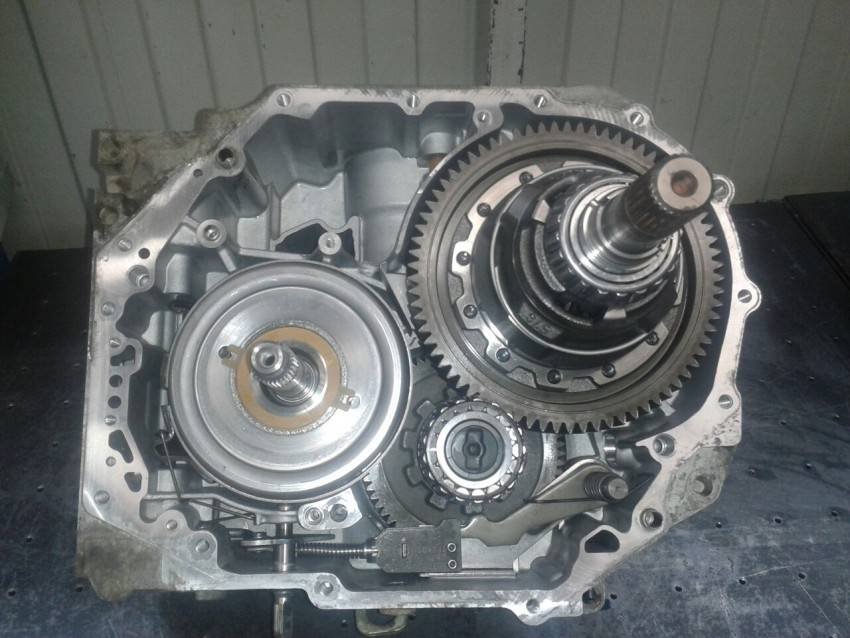

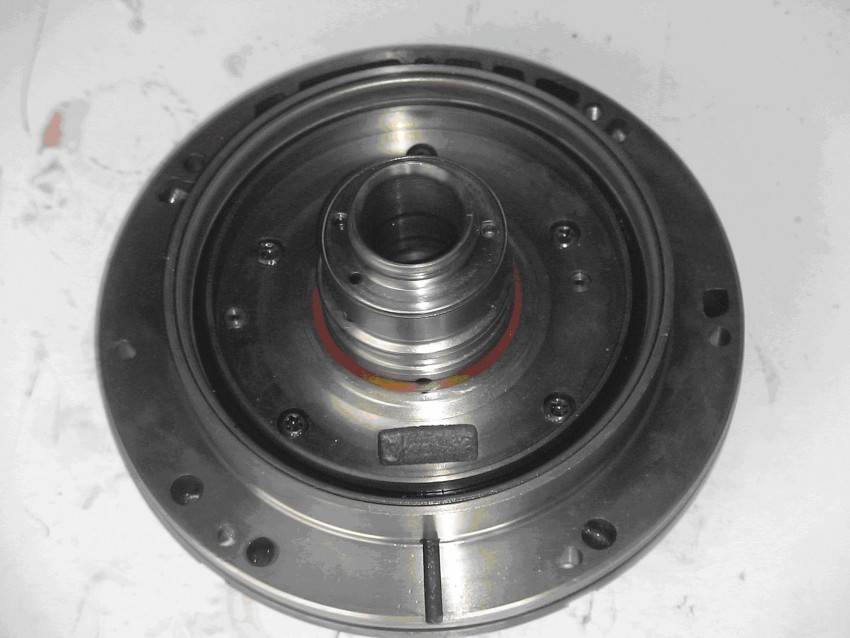

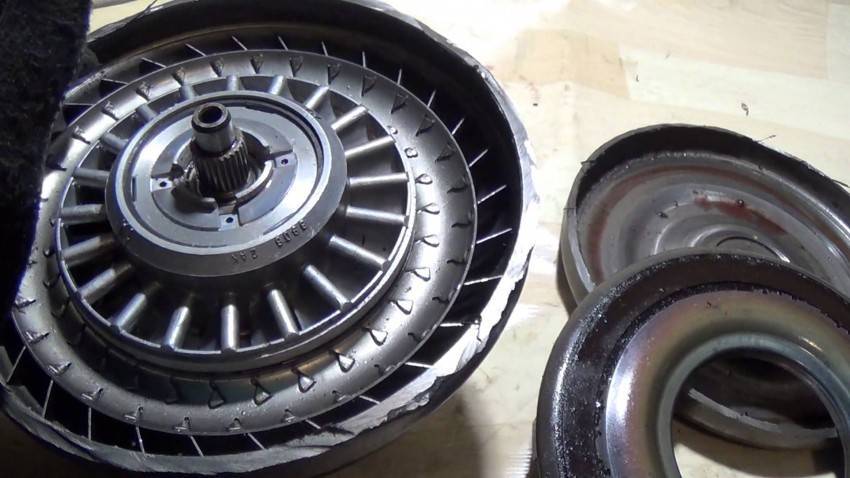

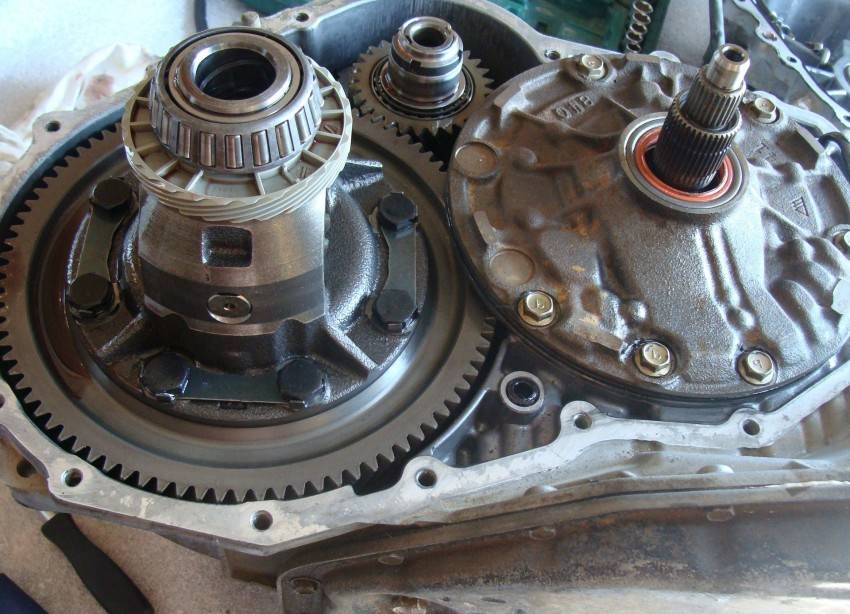

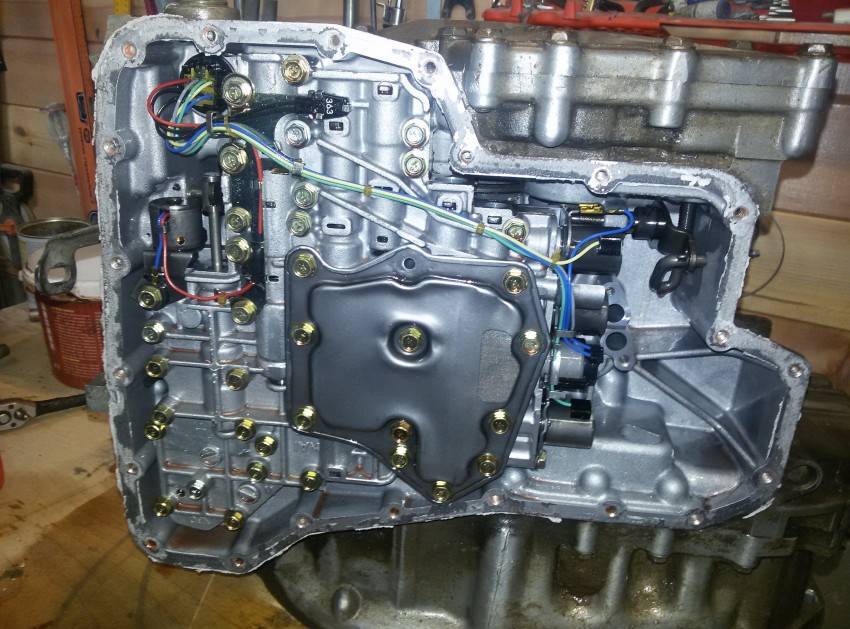

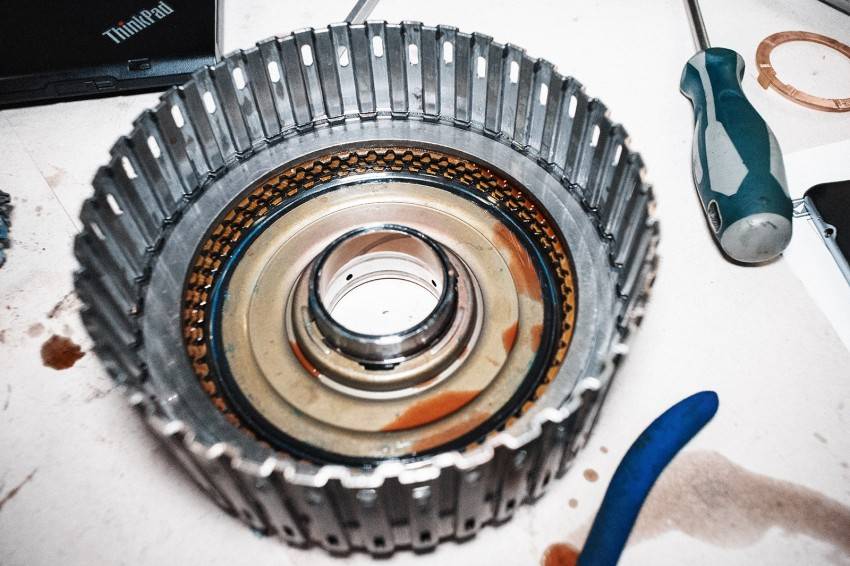

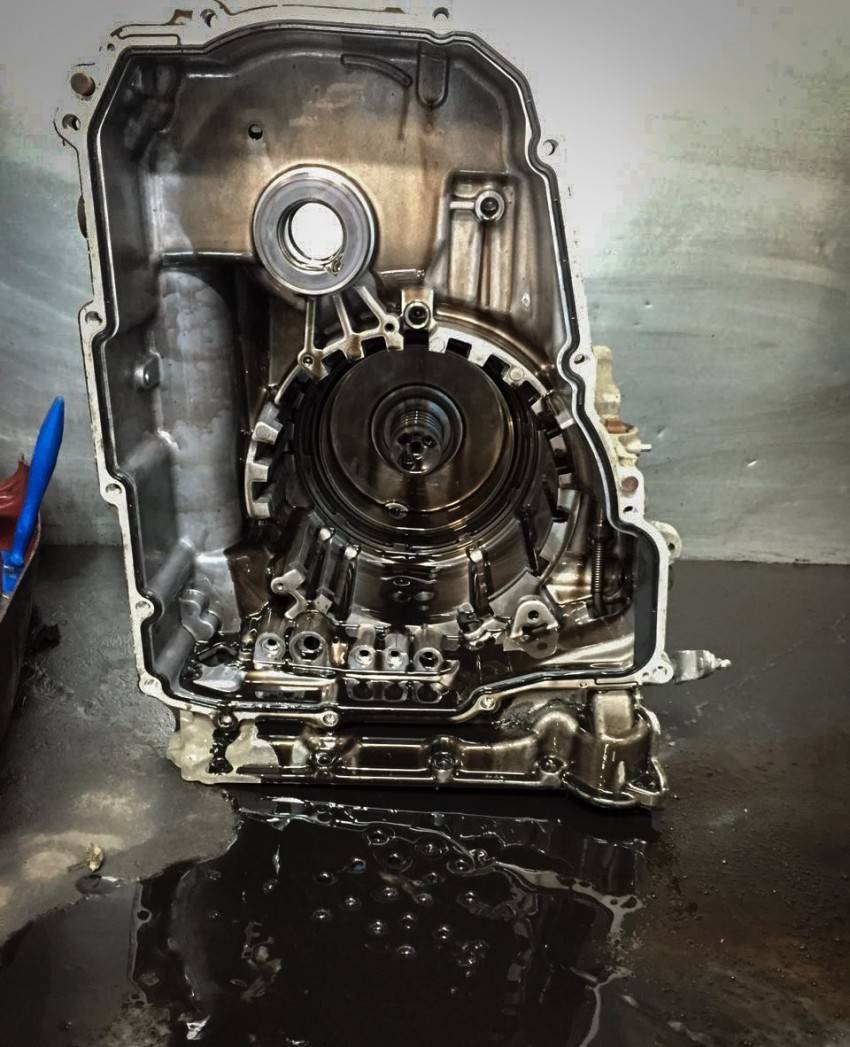

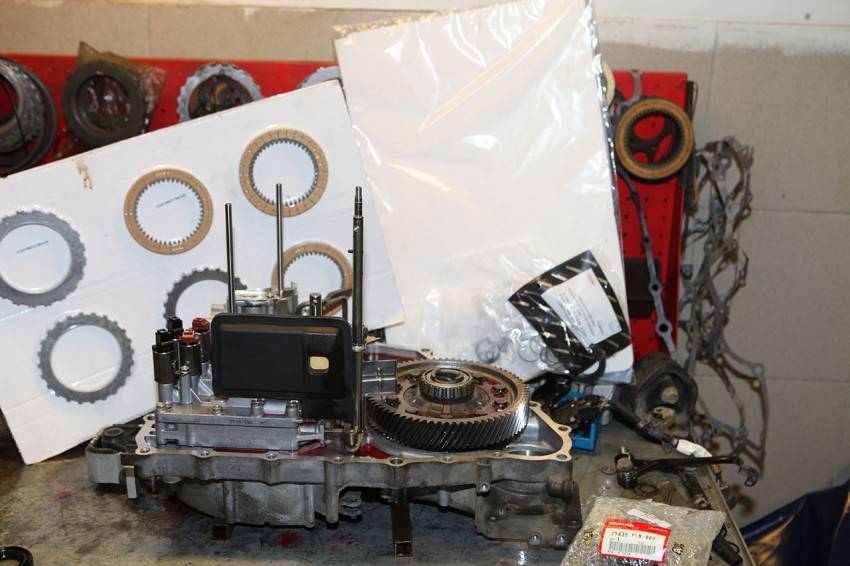

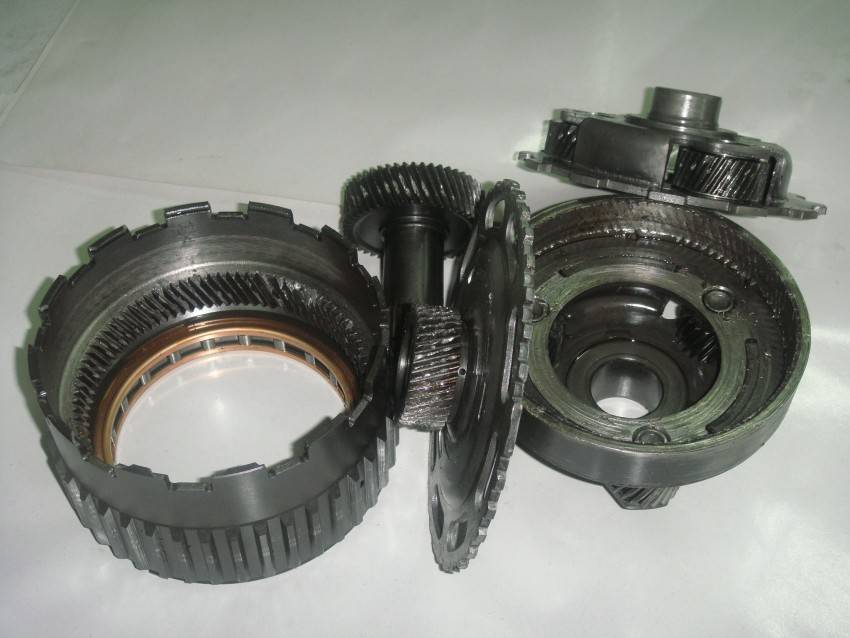

Фото процесса ремонта АКПП своими руками

Также рекомендуем просмотреть:

  • Замена масла в двигателе своими руками
  • Регулятор оборотов своими руками
  • Ремонт двигателя своими руками
  • Бампер своими руками
  • Покраска авто своими руками
  • Полировка автомобиля своими руками
  • Полировка фар своими руками
  • Замена порогов своими руками
  • Регулировка карбюратора своими руками
  • Как заменить свечи
  • Багажник своими руками
  • Замена лобового стекла своими руками
  • Замена подшипников своими руками
  • Химчистка салона своими руками
  • Ремонт кузова своими руками
  • Камера заднего вида своими руками
  • Промывка форсунок своими руками
  • Прицеп своими руками
  • Замена сцепления своими руками
  • Ремонт стартера своими руками
  • Регулировка фар своими руками
  • Минитрактор своими руками
  • Ремонт рулевой рейки своими руками
  • Шумоизоляция автомобиля своими руками
  • Тюнинг ваза своими руками
  • Ремонт генератора своими руками

Схема работы коробки передач ВАЗ 2110

Смотри те подробную схему коробки передач на автомобиле ВАЗ 2110, а также схема привода переключения передач и механизм их выбора.

На автомобиле ВАЗ 2110 установленная пятиступенчатая КП, объединённая с дифференциалом и главной передачей. Читайте, как разобрать коробку передач и принцип работы коробки передач.

Схема коробки передач ВАЗ 2110:

1 – подшипник выключения сцепления;18 – ведомая шестерня II передачи вторичного вала;
2 – направляющая втулка муфты подшипника выключения сцепления;19 – ведомая шестерня III передачи вторичного вала;
3 – шестерня ведущая главной передачи;20 – синхронизатор III и IV передач;
4 – роликовый подшипник вторичного вала;21 – ведомая шестерня IV передачи вторичного вала;
5 – маслосборник;22 – шариковый подшипник вторичного вала;
6 – ось сателлитов;23 – ведомая шестерня V передачи вторичного вала;
7 – ведущая шестерня привода спидометра;24 – синхронизатор V передачи;
8 – шестерня полуоси;25 – вторичный вал;
9 – коробка дифференциала;26 – задняя крышка картера коробки передач;
10 – сателлит;27 – ведущая шестерня V передачи;
11 – картер сцепления;28 – шариковый подшипник первичного вала;
12 – ведомая шестерня главной передачи;29 – первичный вал;
13 – регулировочное кольцо;30 – картер коробки передач;
14 – роликовый конический подшипник дифференциала;31 – роликовый подшипник первичного вала;
15 – сальник полуоси;32 – сальник первичного вала;
16 – ведомая шестерня I передачи вторичного вала;33 – сапун.
17 – синхронизатор I и II передач;

Схема работы следующая: первичный вал (29) выполнен в виде блока ведущих шестерён, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал (25) — полый, со съёмной ведущей шестерней (3) главной передачи. На вторичном валу расположены ведомые шестерни (16, 18, 19, 21, 23) и синхронизаторы (17, 20, 24) передач переднего хода. Передние подшипники (4, 31) валов — роликовые, задние (22, 28) — шариковые. Под передним подшипником вторичного вала расположен маслосборник (5), направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца (13). К фланцу коробки дифференциала крепится ведомая шестерня (12) главной передачи.

Схема привода переключения передач:

1 – рычаг штока выбора передач;10 – втулка шарнира;
2 – рычаг выбора передач;11 – наконечник шарнира;
3 – картер коробки передач;12 – хомут;
4 – картер сцепления;13 – защитный чехол тяги;
5 – шток выбора передач;14 – тяга привода управления коробки передач;
6 – втулка штока;15 – рычаг переключения передач;
7 – сальник штока;16 – обойма шаровой опоры;
8 – защитный чехол;17 – шаровая опора рычага переключения передач;
9 – корпус шарнира;18 – реактивная тяга.

Привод управления КП состоит из рычага (15) переключения передач, шаровой опоры (17), тяги (14), штока (5) выбора передач и механизмов выбора и переключения передач (скорченно «П»).

Чтобы исключить самопроизвольное выключение П вследствие осевого перемещения силового агрегата на своих опорах при движении автомобиля, в привод управления КП введена реактивная тяга (18), один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма (16) шаровой опоры рычага (15) переключения П.

На внутреннем конце штока (5) закреплён рычаг (1), что действует на трёхлетий рычаг (2) механизма выбора П. Этот механизм выполнен отдельным узлом и крепится к плоскости картера сцепления.

Механизм выбора передач:

1 – рычаг выбора передач (переднего хода);6 – ось вилки заднего хода;
2 – направляющая ось блокировочных скоб;7 – блокировочная скоба;
3 – ось рычага выбора передач;8 – вилка включения заднего хода;
4 – пружина;9 – рычаг выбора передач (заднего хода);
5 – стопорное кольцо;10 – корпус механизма выбора передач.

В корпусе (10) механизма выбора передач крепятся две оси. На оси (3) установлены трёхлетий рычаг выбора передач, две блокировочные скобы (7 и 12). Другая ось (2) проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо рычага (1) выбора передач служит для включения П переднего хода, плечо рычага (9) — для включения заднего хода, а на третье плечо действует рычаг штока выбора передач. На оси (6) установлена вилка (8) включения заднего хода.

В коробку передач автомобиля ВАЗ 2110 заливается масло, уровень которого должен находиться между контрольными метками указателя уровня масла.

Правила разборки и сборки КПП

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

  1. Разборка механизма выполняется только после его полной очистки от грязи.
  2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
  3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
  4. При разборке агрегаты складываются в последовательности демонтажа.
  5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
  6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
  7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
  8. Сборка агрегата осуществляется исключительно в обратной последовательности.
  9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Причины самопроизвольного выключения:

  1. Износ блокирующих колец синхронизатора;
  2. Износ гнёзд штоков;
  3. Снижение упругости фиксаторов.

Причины шума в коробке передач: износ шестерён, износ подшипников, износ синхронизаторов, люфт валов, мало масла или его загрязнение.

Причины утечки масла из коробки передач: плохое крепление крышки картера, дефектные сальники валов, слабое крепление в месте соединения коробки и сцепления, плохие прокладки.

Причиной перегрева коробки передач почти всегда из-за недостаточного уровня масла.

Во всех случаях ремонт механических коробок передач делается при помощи ремкомплектов КПП. А значит, стоимость ремонта будет зависеть от степени неисправности коробки передач.

Раздаточная коробка, полная сборка узла передач и его установка

Ослабляют гайки фланцев и валов, снимают их. Ручной тормоз надо проверить на работоспособность, если понадобиться, его необходимо заменить. Снимают все крышки и заменяют сальники. Отвинчивают привод тяг спидометра и сапун (его надо заменить). Проверяют подшипники и при необходимости меняют.

Сборка раздаточной коробки делается в обратном порядке. Эти действия повторяются при работе с другими типами этой марки автомобиля (в том числе и при ремонте КПП УАЗ Хантер). Устанавливают кронштейн крепежа к раме. Ставят раздаточную коробку на барабан ручника и, держа за шестерню, через лючок отбора мощностей опускают ее на место.

Перед этим подкладывают стопорную шайбу от промежуточного вала. Закручивают болты и гайки, надевают крышку с рычагами и проверяют работу всех передач. Меняют выжимной подшипник, снимают рычажки, затаскивают весь узел под автомобиль и подвешивают на веревке. Надевают выжимной подшипник в сборе на коробку и укрепляют пружину. Затем вставляют первичный вал и сцепление. Это делается следующим образом:

  • двигают коробку вниз и вверх;
  • поворачивают двигатель за маховик;
  • ставят узел на место;
  • крепят подушки.

На место прикрепляют масленку шлицов первичного вала и вилку, ставят на свое место привод спидометра, карданы, ручник, крышки. На место надо вернуть поперечину рамы и закрепить кронштейн глушителя на раздаточную коробку.

Производятся регулировка и настройка ручного тормоза, замена масла. Если ремонтируется КПП УАЗ Хантер, возможно, понадобятся не только эти действия, но и регулировка тяг. Завинчивают люк на полу, ставят сидения. На этом ремонт КПП УАЗ 452 своими силами закончен.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

  1. Отключается питание с аккумулятора.
  2. Отсоединяется колодка от датчика скорости.
  3. Сливается трансмиссионная жидкость.
  4. Снимаются болты, фиксирующие реактивную тягу.
  5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
  6. Имеющиеся болты шаровой опоры ослабляются.
  7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
  8. Отсоединяются болты крепления КПП к мотору.
  9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
  10. Демонтажу подлежат подушки двигателя.
  11. Чтобы подцепить КПП, можно воспользоваться отверткой.
  12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

  1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
  2. Ключом «на 17» отворачиваем болт крепления кронштейна подвески силового агрегата.
  3. Головкой «на 13» отворачиваем шесть гаек крепления задней крышки картера.
  4. Снимаем кронштейн.
  5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
  6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
  7. Накидным ключом «на 10» отворачиваем болт крепления вилки пятой передачи.
  8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
  9. Бородком выправляем вмятины гаек первичного и вторичного валов
  10. Головкой «на 32» с мощным воротком отворачиваем гайки валов.
  11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
  12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
  13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
  14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
  15. Головкой «на 13» отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
  16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
  17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
  18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
  19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
  20. Головкой «на 13» отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
  21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
  22. Накидным ключом «на 10» отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом «на 10» отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
  23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
  24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
  25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
  26. Вынимаем дифференциал в сборе.
  27. Головкой «на 10» отворачиваем три болта крепления механизма выбора передач и снимаем его.
  28. Головкой «на 10» отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
  29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Opel Astra H (Family) / Руководство

Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля Opel Astra, следующие:

  • повышенный (по сравнению с привычным) шум;
  • затрудненное переключение передач;
  • самопроизвольное выключение или нечеткое включение передач;
  • утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница заключается в конструкции привода управления коробкой передач.

Полезные советы

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).

Коробка передач довольно тяжелая, а ее форма не удобна для удерживания, поэтому рекомендуем снимать коробку с помощником.

Вам потребуются: ключи «на 14», «на 19» и TORX Е18, пассатижи (или сварочные клещи).

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).

3. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).

4. Снимите стартер (см. Снятие и установка стартера).

5. Пометьте любым способом (например, краской) взаимное расположение тяг и наконечника рычага переключения передач, чтобы сохранить регулировку привода при обратной установке коробки. Ослабьте затяжку болта клеммового зажима привода управления механизмом переключения передач, разъедините тягу и наконечник рычага переключения передач.

6. Извлеките фиксатор и отсоедините наконечник шланга от переходника промежуточной трубки гидропривода выключения сцепления.

7. Отсоедините от датчика скорости и датчика включения заднего хода колодки жгутов проводов.

8. Отсоедините колодки жгутов проводов от кронштейнов коробки передач.

9. Выпрямите пассатижами шплинт…

10. …извлеките ось промежуточной тяги привода управления коробкой передач…

11. …и отсоедините тягу от механизма переключения передач.

12. Извлеките два пружинных фиксатора крепления системы рычагов и тяг управления коробкой передач…

13. …и снимите систему рычагов и тяг с кронштейнов коробки передач.

14. Закрепите стропы грузоподъемного механизма за переднюю и заднюю транспортные проушины силового агрегата и натяните стропы.

15. Снимите передний подрамник (см. Снятие и установка переднего подрамника).

16. Выверните болты крепления картера сцепления к блоку цилиндров двигателя (для наглядности фотография сделана на снятом силовом агрегате).

17. Выверните два болта крепления поддона масляного картера к картеру сцепления (см. Замена уплотнения поддона масляного картера).

18. Установите опору под картер коробки передач.

19. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из зацепления со ступицей ведомого диска сцепления), уберите из-под нее опору и снимите коробку с вашего Опеля Астра.

Предупреждение

При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

20. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы

Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).

Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров. В противном случае есть вероятность отсоединения приводов от коробки передач во время движения.

21. Залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).

22. При необходимости отрегулируйте привод переключения передач (см. Регулировка привода управления коробкой передач).

23. Залейте рабочую жидкость в бачок главного тормозного цилиндра (в его секцию, предназначенную для питания гидропривода выключения сцепления) и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).

тиц яндекс справка

Скачать схема сборки кпп газель 5 ступка fb2 Но что делать, если у этого самого инструмента — Газели, начались проблемы с КПП? После сборки кпп Газель NEXT заменен подшипник удлинителя тот что с пластиковой ступкою, 2 газель включается с перегазовкой.

Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные. Запрессовка подшипника на вторичный вал КПП. Исторически сложилось так, что Газель является главной «рабочей лошадкой» всея бывшего СНГ.

Сборка КПП Саму сборку также описывать не буду, но укажу её тонкости.

Последовательность разборки коробки.Дефектовка деталей. Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные Последовательность сборки коробки передач. Полная дефектовка. Регулировка промежуточного вала КПП Газель МАЛЕНЬКИЕ ХИТРОСТИ но очень важные. Сборка. Последовательность сборки коробки передач. Смотреть видеоурок.

Другие видеоуроки в разделе Газель. Газель — причины выхода из строя редуктора заднего моста. Газель на сервисе бесплатных объявлений ПростоМесто. После сборки кпп Газель NEXT заменен подшипник удлинителя тот что с пластиковой кареткой, 2 передача включается с перегазовкой. В чем может быть косяк.  НИКЛАЙ ПЕТРЕНКО. Газель — волга. Ремонт коробки передач КПП (5 частей) Часть 5 — Замена втулки удлинителя.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике). Снимаем крышку с прокладкой

При последующей ее установке обратите внимание на совпадение. Схема устройства КПП на Газели Next

Как работает коробка переключения передач.

Как сделать ремонт при поломке, разборка и сборка. Устройство коробки переключения передач на Газелях Next. В г. Россия увидела новую Газель Некст.

Разработчики этой модели сделали акцент на кабине автомобиля. Все для комфорта водителя, а также пассажиров. Но, не было учтено, что такие машины, как Газель Некст ездят на дальние расстояния. И для этого нужен не только комфорт в салоне, удобные сидения, но и порядок под капотом автомобиля. На заводе поставили 5-ти ступенчатую КПП Газель Некст. Отличия коробки передач автомобилей Газель и Соболь заключаются в больших передаточных числах на всех передачах, кроме четвертой.

А также в более высоком корпусе рычага переключения и удлиненном нижнем конце рычага. Пятиступенчатая коробка передач на Газель ГАЗ и ГАЗ, и Соболь, устройство, принцип работы, особенности конструкции. Картер коробки передач на Газель ГАЗ и ГАЗ, и автомобилях Соболь изготовлен из алюминиевого сплава. Состоит из двух частей — переднего и заднего картеров. Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее.

Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Сборка коробки передач осуществляется в последовательности, обратной разборке. При сборке необходимо учитывать следующее. Каждая пара шестерен подбирается на заводе по шуму, поэтому замена шестерен может вызвать некоторое увеличение шума коробки передач.

Рисунок Комплект колец синхронизатора 1-й — 2-й передач: 1 — наружное кольцо; 2 — среднее кольцо; 3 — внутренне кольцо

При подборе колец синхронизатора к конусам шестерен 1-й, 2-й, 3-й, 5-й передач, заднего хода и первичного вала необходимо обратить внимание на то, чтобы кольца плотно прилегали к поверхности конуса. Кольца необходимо пр
