Как на Ладе Калине подтянуть и отрегулировать ручник?

Как поменять трос ручника на калине?

На Лада Калина в процессе эксплуатации ручного тормоза, он может потянуться и потребуется регулировка. Так, признаками того, что ручник нужно подтянуть становится плохая фиксация автомобиля, при поднятом ручном тормозе, на уклонной поверхности. Этот звоночек сигнализирует к тому, что необходимо подтянуть трос.

Диагностика ручного тормоза

Для диагностики стояночного тормоза своими силами воспользуйтесь смотровой ямой. На автомобильных форумах советуют разрабатывать трос при загрязнении и закусывании, но такая мера неэффективная. Не экономьте и меняйте, ваша безопасность важнее.

В некоторых европейских странах есть штраф для водителей, управляющих транспортным средством с неисправным ручным тормозом. У нас такого пока нет.

При затягивании рычага слышны щелчки. При отрегулированном ручнике их должно быть от двух до четырёх. В таком положении колёса не должны прокручиваться. Если щелчков меньше или больше, приступайте к регулировке ручника или замене тяги и приводов.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

  1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
  2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

  • два ключа на 13 (рожковый и накидной);
  • вороток с удлинителем и головками на 10 и 13;
  • средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Рожковый ключ на 13 Накидной ключ на 13 Вороток с удлинителем и головками на 10 и 13 Средство «Жидкий ключ» WD-40

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.
Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.
Опустите рычаг ручника.
Снимите глушитель с резиновых подушек. Для регулировки ручника нужно снять глушитель с резиновых подушек
Открутите четыре болта защитного экрана (головкой на 10) и снимите его. Следует открутить защитный экран с четырёх точек крепленияПод ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).
Под защитным экраном находится тяга ручника Калины

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.
Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.
Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.
Проверьте работу стояночного тормоза на уклоне в 25%! Если автомобиль откатывается, требуется замена тросика.

Рекомендуем: Инструкция по замене масла в двигателе своими руками

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

  1. Поднимите авто домкратом, снимите колесо.
  2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
  3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Способы проверки

Ручник на большинстве авто должен удерживать автомобиль при 25-процентном уклоне при условии, что он при затяжке издаст от трёх до пяти щелчков храповика.

Замена троса сцепления на Калине и Приоре. Пора этому учиться

  • Гаечные ключи (8, 17);
  • Штангенциркуль;
  • Линейка;
  • Шлицевая отвертка.
  • Внизу приборной панели с помощью ключей на 8 откручивают гайку, крепящую упор тросика на педаль. После этого, снимается упор с кронштейна;
  • Снимается стопорная скоба с педального пальца (сцепление). Обязательно демонтируется механизм, компенсирующий изнашивание фрикционных дисковых накладок;
  • С пальца демонтировать втулку. Она обычно подвержена изнашиванию. Поэтому, если при осмотре, найдутся следы повреждений и выработки на пластике, следует поставить новую. Обязательно до монтажа обильное смазывание втулки литолом или любой другой похожей смазкой;
  • Из отсека под мотор следует вытащить через щитовое отверстие уплотнитель, делать это удобнее пользуясь отверткой;
  • Тянем наконечник тросика (направленность по движению), затем выводим из зацепления с вилкой отключения сцепления;
  • С помощью ключей на 17 откручиваем крепление наконечника от кронштейна, расположенного на коробке передач. Непременно нужно удерживать вторую гайку от прокручивания;
  • Вытаскивается наконечник. Далее извлекается тросик через щитовое отверстие.

Новый тросик пропускается через щитовое отверстие. Сразу закрепляют на педали приспособление, компенсирующее изнашивание; Закрепляется тросовый упор к креплению педали; В щит устанавливается уплотнитель; Устанавливается (максимально аккуратно) наконечник кожуха тросика в крепление (расположен на коробке передач). Обязательно сразу затягивайте гайку его крепящую; К наконечнику, расположенному снизу, накручивается поводок

Обратите внимание, чтобы наконечник выпирал касательно поводка на 1 миллиметр. До установки, обильно смажьте наконечник пластичной смазкой; Тросик привода устанавливается в изначальном расположении. Для этого, в обязательном порядке передвиньте нижний наконечник по ходу машины

Удержите его в таком расположении, и измеряйте штангенциркулем расстояние от поводка до вилки. Фактически таковое не должно превышать 27 мм. Если этот показатель отличается, то следует довернуть наконечник в необходимую сторону;

Для этого, в обязательном порядке передвиньте нижний наконечник по ходу машины. Удержите его в таком расположении, и измеряйте штангенциркулем расстояние от поводка до вилки. Фактически таковое не должно превышать 27 мм. Если этот показатель отличается, то следует довернуть наконечник в необходимую сторону;

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

  • два рожковых гаечных ключа на 13, один из них желательно – торцевой;
  • один ключ-головка на 8;
  • верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

  1. Опускаем в салоне автомобиля рычаг ручного тормоза.
  2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
  3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
  4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
  5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
  6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
  7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
  8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
  9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо

Сколько литров охлаждающей жидкости в системе охлаждения Lada Priora

Перед заменой необходимо определить, сколько антифриза заливать. В пустую систему на Приоре по паспорту входит около 7.84 литра жидкости. Однако при замене часть жидкости слить не удается, в результате чего для замены часто бывает достаточно около 6-6.5 литров.

С учетом того, что ТОСОЛ или антифриз зачастую реализуется в виде концентрата, общим правилом является:

  • смешивание концентрата в соотношении 50:50 (50% антифриза и 50% воды);
  • смешивание в соотношении 60:40 (60% антифриза и 40% воды);

Данные пропорции позволяют получить температуру замерзания охлаждающей жидкости на отметке около -30 или -35 градусов по Цельсию, чего вполне достаточно для большинства регионов.

Получается, для замены необходимо приобрести 4 литра концентрата и 4 литра дистиллированной воды. Готовый антифриз на Приору получится с небольшим запасом. Этот запас нужно слить в герметичную емкость и сохранить, так как в дальнейшем жидкость пригодится на долив.

Как подтянуть ручник на Лада Калина

Для подтяжки и регулировки ручного тормоза всё просто. С инструментария понадобится один только ключ на 10 и два ключа на 13. Поскольку, регулировочный механизм находится под защитой и прикреплен болтами, может пригодиться средство – WD-40. Подтягивать ручник придётся после замены задних тормозных колодок.

Итак, рассмотрим последовательность действий:

  1. При помощи ключа на 10, лучше использовать головку с трещоткой, откручиваем защиту. Поскольку она находится под постоянным воздействием окружающей среды (воды, грязи, снега), болт мог заржаветь. Вот здесь и понадобится ВД-40.

    Защита регулировочных болтов ручника

  2. При помощи ключа на 13 на несколько витков откручиваем наружную гайку регулировки троса.

    Регулировочная гайка ручного тормоза

  3. Внутренней гайкой, крутим по часовой стрелке, производим подтяжку троса.

    Регулируем ключом момент тросов

  4. Когда все сделано, фиксируем это наружной гайкой закрутив ее к внутренней.
  5. Собираем всё обратно.

    Одеваем защиту на место

Рекомендуем: Замена направляющих втулок клапанов на автомобилях ВАЗ 2106 и 2109

Таким образом, трос подтянут и ручник отрегулирован.

Замена троса ручника

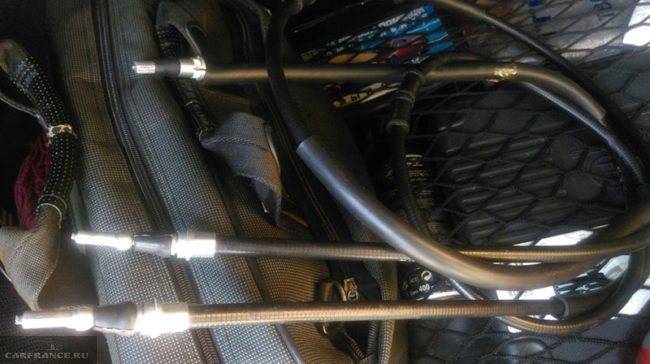

Новые тросы ручника

Процесс довольно прост и выполним своими руками. Рассмотрим пошагово, как это делается:

  1. Заезжаем на яму, подъемник или эстакаду.

    На подъёмнике!

  2. Снимаем оба задних колеса.
  3. Откручиваем гайки крепления тросов с балки.

    Болт крепления троса на балке

  4. Демонтируем крышки тормозных барабанов.
  5. Вынимаем тросы с креплений тормозных колодок.
  6. Откручиваем гайки натяжителя тросов.
  7. Демонтируем тросы.

    Демонтируем старый трос ручника

  8. Теперь тросы заводим в барабаны и подсоединяем к натяжителю.

    По заявлению опытных Калиноводов — это самая сложная часть по регулировке и замене троса

  9. Производим регулировку ручного тормоза.
  10. Собираем все обратно.

Старый и новый трос ручника

Таким образом, видно, что замена троса производится достаточно легко и просто.

Проверяем и регулируем ручник на «Калине»

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

Где находится

Ручной тормоз состоит из пары тросов и настроечной колодки, которая находится на уровне заднего сидения под днищем автомобиля. Для регулировки лучше использовать яму, но можно воспользоваться эстакадой.

Часто именно из-за конструктивных особенностей Лады Калины ручник ослабевает и возникает необходимость натянуть тросик

Как проверить ручной тормоз на Ладе Калине

Проверка работоспособности ручника решается просто. Заехав на уклон от 20 и более градусов, пробуют затянуть его. Нормальным считается, когда 2–4 щелчков достаточно для удержания машины на месте. Если число доходит до 6–8, значит, тросики тормоза растянулись, меньше 4 — возможно, механизм стоит ослабить.

Ручник непосредственно управляет колодками задних тормозов. Если они стёрты, то даже при нормальной регулировке удержать автомобиль на месте не получится.

А если заменить?

Менять или регулировать — решить можете только вы сами. Но замена обойдётся в какую-то сумму, тогда как самому настроить ручной тормоз достаточно просто и быстро.

Так как работать придётся под автомобилем — понадобиться смотровая яма или эстакада. Предпочтительнее работать на яме.

Инструмент для регулировки ручника

  • ключ на 13, 2 штуки;
  • ключ на 10, 1 штука (лучше накидной);
  • удлинитель для ключа;
  • баллончик с WD-40.

: Отличия автомобильных дорог в зависимости от категории

Запасные детали при регулировке пока не нужны.

Как подтянуть

  1. Так как система ручника находится под днищем, для защиты от грязи и пыли она закрывается наружным кожухом. Но его крепления — 4 гайки — будут прикипевшими. Для того чтобы их открутить, смачивают каждую WD-40 и ждут пару минут. Гайки откручивают ключом на 10.Защитный кожух
  2. Кожух держится за счёт резинового кольца, удерживающего переднюю часть глушителя. Снимают и это кольцо.
  3. Сдвигают кожух вперёд, по направлению к двигателю, затем снимают его полностью.
  4. На открывшейся колодке (планка с двумя тросиками) ключом на 13 поворачивают внутреннюю гайку, периодически проверяя количество щелчков, периодически поворачивая колёсаИменно эта пара гаек контролирует натяжку тросов ручника
  5. Отрегулировав, фиксируют положение наружной гайкой (ключ на 13).
  6. Проверяют действие ручника для обоих колёс, по очереди поворачивая их. Колодка может быть перекошена, и для одного колеса понадобится меньше щелчков — это не критично.
  7. Сделав все, закрывают кожух в обратной последовательности.

Шпильки, на которых крепится кожух, достаточно слабые, поэтому, затягивая гайки, особых усилий не прикладывают.

Если надо ослабить тормоз

Если для полной блокировки достаточно менее 4 щелчков, это значит, что тросики ручного тормоза перетянуты. В таком случае нужно их немного отпустить. Регулируется это так же, как и при натяжении, за исключением того, что гайку придётся крутить в другую сторону, поэтому останавливаться на этом вопросе нет смысла. Также, возможно, сначала нужно будет работать с внешней, а не внутренней.

Как затягивают или ослабляют на универсале и хэтчбеке

Система тормоза с колодкой была разработана ещё до «Калины» и по-прежнему используется на всех новых моделях «АвтоВАЗ», поэтому никакой разницы в регулировке между версиями кузова машины нет. Аналогично не отличаются работы на Калина-1 и Калина-2.

: Грузовые шины Корморан — отличное решение для наших дорог

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

Частые причины поломок

Как правило, ответ на вопрос о том, почему не работает ручник, кроется в самых банальных вещах. Существует 4 основных неисправности стояночного тормоза.

  1. Неправильно отрегулированный болт, который нужно ослабить или подтянуть.
  2. Клин троса в оплетке. В этом случае поломка ручного тормоза происходит из-за попадания влаги внутрь, которая приводит к коррозии.
  3. Обрыв тросиков, идущих от планке к колесам. Этот элемент легко поддается замене.
  4. Закисание тросика. Случается это, если подолгу не пользоваться стояночным тормозом.

Кроме того, причина поломки ручника иногда кроется и в состоянии тормозных колодок. Они могут изнашиваться, из-за чего при остановке автомобиля слышен характерный скрежет. В этом случае нужно произвести замену изношенных деталей, которые, как правило, выходят из строя на правом и левом колесе одновременно. Привести к этому может и неправильное использование самого ручника. Он во время движения должен быть полностью опущен.

Еще одной причиной того, что плохо работает ручной тормоз, является появление налета на тормозных колодках. Случается это редко, чаще всего после объезда луж. Лед, соли и реагенты можно счистить легким нажатием на тормоз во время движения машины на короткие дистанции. Кроме того, накладки могут быть попросту замасленными из-за течи сальника или рабочего цилиндра. В этом случае нужно вначале устранить неисправность в подтекающем элементе, а затем полностью заменить колодки или очистить их.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см. “Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им

Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

“Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

  • Снимаем с автомобиля задние колеса и тормозные барабаны.
  • После чего необходимо снять передний термоэкран дополнительного глушителя.
  • Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
  • Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
  • Вынимаем наконечники оболочек троса из кронштейна на кузове.
  • Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
  • Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.
  • Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
  • Полностью снимаем.
  • Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Если не помогает

Обычно лёгкого подкручивания внутренней гайки на колодке хватает надолго, но если вы выставили 4 щелчка, а потом, проверив, убедились, что этого по-прежнему мало — стоит подумать о замене тормозных колодок. Такая замена — операция чуть более сложная, поэтому неуверенным в себе новичкам-автолюбителям следует обратиться в СТО. Для более опытных замена труда также не составит.

Ручной тормоз на автомобиле — рычаг справа от водителя, которым на длительной стоянке дополнительно фиксируют автомобиль. Со временем он ослабляется, и для прочной фиксации надо его сильнее затягивать. В то же время отрегулировать его самостоятельно может даже начинающий автолюбитель.

4 года назад

Добро пожаловать!

Со временем трос ручного тормоза вытягивается и наступает момент, когда он уже просто не может держать тормозные колодки сзади.

Этот трос идёт от стояночного тормоза, проходящего под днищем, до задних тормозных колодок, к которым он прикреплён. Поднимая вверх ручник, вы приводите в движение задние колодки, соприкасаясь со стенками тормозного барабана, следовательно происходит трение. Колодки намертво прижимаются к барабану, не давая ему сдвинутся с места, ограничивая движение задник колёс. При ослаблении троса тормозные колодки не притягиваются к барабану, трение осуществляется с меньшей силой, а значит ручной тормоз с каждым разом всё хуже держит машину.

Примечание!

Для регулировки троса ручника вам понадобятся следующие инструменты: вороток с накидной головкой, удлинитель накидной головки, основной набор гаечных ключей, смазка наподобие WD-40.

Местонахождение троса

На классических автомобилях ВАЗ 2106, 2107 и т.д. ставилось два троса, однако задний был единым целом и шёл сразу на оба задних колеса. В Калине немного по-другому, здесь каждый трос ведёт на отдельное заднее колесо (на схеме указан красной стрелкой), совмещаются за счёт уравнительной планки (синяя стрелка). С помощью регулировки этой планки вы настроите ручник.

Когда регулировать?

В случае сильного вытягивания, износа задних колодок. Качественный трос гораздо дольше служит и вытягивается на меньшую длину.

Вы когда ни будь обращали своё внимание, сколько щелчков делает ручной тормоз во время поднятия? Натянутый ручной тормоз обязательно должен выполнить в районе 2-4 щелчков, а в повседневной езде, когда трос уже немного вытянулся 2-8 щелчков, не более. В случае превышения указанного количества срочно регулируйте трос, иначе ручник уже не будет держать автомобиль в неподвижном состоянии

Замена троса

Понятно, что прежде, чем менять трос, надо приобрести новый. Желателен оригинал этого элемента, а не копеечная его подделка, которыми изобилует современный автомобильный рынок. Дешёвый трос может быть не совсем той длины и к тому же низкого качества, что приведёт к быстрому его износу — то есть вытяжке. Чтобы не превратить свой досуг в вечный ремонт тормозной системы автомобиля, надо сделать правильную покупку в специализированном магазине. Как поменять трос:

  1. Зафиксировать передние колёса колодками, исключающими откат.
  2. Поднять домкратом задние колёса и установить заднюю ось автомобиля на козелки.
  3. Ключом на 7 открутить по два винта, фиксирующих тормозные барабаны.
  4. Перевернуть оба винта и снова закрутить на место — это поможет демонтировать барабаны. Сняв их, надо сделать тщательный осмотр не только колодок и барабанов, но и рабочего тормозного цилиндра: он должен не подтекать и иметь целые пыльники. Поршеньки же в исправном состоянии свободно перемещаются без заклинивания.
  5. Снимается кожух ручного тормоза. Его снова нужно открутить.
  6. Снять крепление глушителя и отодвинуть кожух вперёд.
  7. Открутить гайку и контргайку полностью и снять планку.
  8. Выбить запрессованные тросики из посадочных мест.
  9. Снять кожух защиты топливопроводов, открутив три гайки.
  10. Установить новый трос.
  11. Далее колодки устанавливаются на место вместе с распорной планкой и верхней возвратной пружиной. Устанавливая колодки, нужно убедиться в том, что их верхние концы попали в прорези тормозного цилиндра.
  12. Одевается нижняя возвратная пружина.
  13. Ставится на место и прикручивается барабан каждого колеса.

Устанавливаются на место колёса. Производится регулировка натяжения троса.

Зачастую плохая работа стояночного тормоза происходит из-за неравномерного распределения нагрузки на задние барабаны. Часто излом оплётки ручника даёт возможность попадать влаге внутрь оплётки троса, что приводит к усиленной коррозии и заклиниванию последнего. Чтобы этого не происходило, нужно периодически производить его осмотр и при необходимости восстановить повреждённую изоляцию.

Новая Лада: Форум: Помпа — Lada Kalina 2

Исправный ручник может также пригодиться в случае отказа основной тормозной системы. Конечно, торможение стояночным тормозом не даст того же эффекта, но в случае необходимости поможет хоть как-то замедлить движение автомобиля и помочь избежать аварии.

Безаварийной езды и удачи на дорогах!

Порядок замены тормозных тросов

Для удобства загоните автомобиль на смотровую яму или эстакаду. Замену проводите с напарником: в одиночку закрепить новый привод сложно

. Перед установкой новых тросов их обильно смазывают, такая процедура продлит срок службы и предотвратит закусывание троса. Меняйте лучше сразу два, даже если один ещё цел.

  1. Выполнить пункты с 1 по 5 регулировки ручника (см. выше).
  2. Открутить уравнитель и освободить левый и правый тросы.
  3. Подвесить заднее левое или правое колесо. Снять колесо.
  4. Снять тормозной барабан. Он крепится двумя направляющими.
  5. Отогнуть зажимы на балке и дне кузова и освободить трос.
  6. Отсоединить трос от тормозного механизма.
  7. Установить новый трос.
  8. Установить тормозной барабан и прикрутить колесо.
  9. Повторить пп. 3–8 для второго заднего колеса.

После замены левого и правого привода стояночного тормоза проведите регулировку. Как это сделать, подробно описано выше. При замене задних тормозных колодок также выполните регулировку.

Проверку ручника рекомендуем проводить регулярно. В случае неисправности не поленитесь устранить дефекты. Не надо откладывать ремонт стояночного тормоза – это ваша безопасность, в том числе и в материальном плане. Вы же не хотите однажды утром, опаздывая на работу, обнаружить свою любимицу в бетонном ограждении парковки, правда?

В данной статье постараюсь рассказать о такой процедуре, как замена тросов стояночного тормоза на автомобиле Лада Калина. Для начала стоит отметить, что для выполнения данной процедуры нам понадобится немало инструмента, а именно:

  • головка на 7 мм и 10 мм
  • трещотка или вороток
  • удлинитель
  • глубокая головка на 13 мм
  • плоскогубцы или длинногубцы
  • отвертка с плоским лезвием
  • проникающая смазка

Первым делом необходимо загнать машину на яму, либо же поднять заднюю часть до такого уровня, чтобы можно было без проблем снизу все делать. Итак, сначала отводим в сторону резонатор или отсоединяем его. Я моем случае он был уже снят, поэтому все было довольно свободно.

После этого откручиваем 4 гайки крепления теплоотражающего экрана:

И снимаем экран со шпилек без особых проблем.

После этого доступен весь механизм регулировки ручного тормоза. Теперь при помощи глубокой головки можно откручивать две гайки центрального штока, как это показано на фото ниже.

Затем можно извлечь тросы из планки:

И извлекаем тросы из кронштейна на кузове. Со временем тросы могут закиснуть в том посадочном месте, поэтому предварительно желательно нанести проникающую смазку в месте посадки. И при приложении определенного усилия, трос все же извлекается из своего места.

После этого уже с другой стороны проводим дальнейшие действия. Сначала выводим из зацепления трос в том месте, где он крепится к кузову.

Теперь можно отсоединять трос от рычага, отведя ее немного в торону отверткой.

В результате получаем следующую картину:

И чтобы вытащить трос из отверстия в кожухе тормозного барабана, необходимо предварительно нанести проникающую смазку в место соединения:

И расшатывая из стороны в сторону трос с наружной стороны, вынимаем его до конца:

И окончательно вытаскиваем трос, если он еще где-то остался зажатым. С другой стороны все делается аналогично. Цена комплекта тросов ручника на Калину составляет от 400 рублей за два штуки. Установка проводится в обратной последовательности.

В Ладе Калине, как и в других автомобилях, много деталей, которые со временем или теряют свои свойства, или выходят из строя. Пачкаются фильтры, стираются тормозные колодки, увеличивается время срабатывания приборов. Настройка их не всегда требует вмешательства СТО, часть проблем владелец в состоянии решить сам, например, отрегулировать ручной тормоз. Нередко требуется его регулировка: ручник хотят подтянуть или ослабить.

  • 1 Где находится
  • 2 Как проверить ручной тормоз на Ладе Калине
  • 3 А если заменить?
  • 4 Инструмент для регулировки ручника
  • 5 Как подтянуть
  • 6 Если надо ослабить тормоз
  • 7 Как затягивают или ослабляют на универсале и хэтчбеке
  • 8 Если не помогает
Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
