Ремонт модуля зажигания 2112-3705010-02 для автомобилей семейства ВАЗ -2110
При эксплуатации автомобиля ВАЗ 21102, после 15000 км. пробега, я вдруг нашел необычную неисправность :- временами пропадало высочайшее напряжения на 2 и 3 цилиндре. Все подозрения сходу пали на модульзажигания. При осмотре его «на ходу» было замечено, что если надавить на заднюю алюминиевую пластину, то двигатель начинал работать нормально. Казалось бы — все ясно модуль зажигания
«сдох», нужно идти покупать новый, да уж больно цена кусается. Было принято решение провести «трепанацию» и изучить, так сказать, материальную часть вышеозначенного чуда автопрома.

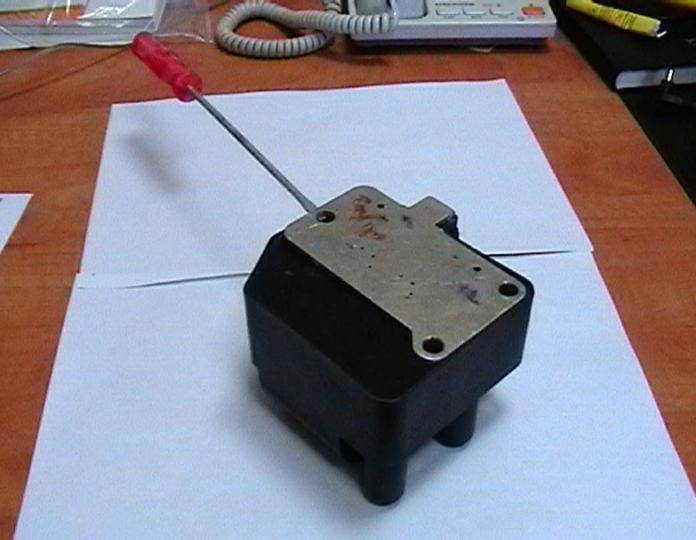

Берем отвертку и отрываем алюминиевую пластину.
Вот так, готово, что же мы там видим. Небольшая печатная плата с электроникой. Плата покрыта толстым слоем прозрачного силикона, который был нами аккуратно удален. Так, провода которыми плата соединяется с контактами разъемов и катушек выполнены из мягкого алюминия или какого-то другого металла. «Так вот где таилась погибель моя » — эти проволочки довольно хлипкие и рвутся почти от одного взгляда.
Так что при вскрытии мы с успехом отрываем все проводочки от всех контактов. Ну что ж, теперь за дело. Для ремонта нам понадобятся тонкие провода, желательно многожильные. Как нельзя кстати на эту роль подошли провода от сломанной «мыши» Как я уже сказал, удаляем прозрачный силикон а так же остатки белого автосиликона.
Как заменить модуль зажигания на ВАЗ 2110-ВАЗ 2112?
Примечание! Перед тем как пойти в автомагазин за новым модулем, обязательно посмотрите маркировку на старом, да и вообще запомните на будущее, практически на всех автомобильных деталях есть маркировка и поэтому перед покупкой новых деталей, обращайте на маркировку которая нанесена на старых и по той же маркировки и покупайте новые запчасти. Так вот вернёмся ближе к теме, на модуле тоже есть некие маркировки, поэтому перед походом в автомагазин просмотрите какие они и выпишите на листок или же ещё куда ни будь, а уже в магазине покуйте на свой автомобиль новый модуль именно такого же типа как и старый модуль!
Снятие: 1) В самом начале операции, хотя многие автовладельцы даже этим и пренебрегают, обязательно нужно отсоединить «минусовую» клемму от вывода аккумуляторной батареи, просто для того чтобы вдруг от влаги или же от чего ни будь ещё, не произошло короткое замыкание которое могло бы погубить проводку в вашем автомобиле. (О том как отсоединить клему «-» от АКБ, см. в статье под названием: «Замена аккумулятора» пункт 1)
2) Затем возьмитесь рукой за высоковольтные провода и все их (Их всего четыре) отсоедините от модуля.
Примечание! Для наглядности на фото выше модуль уже снят с автомобиля, и просто лежит на двигателе с подсоединёнными к нему проводами!
3) Далее отсоедините колодку проводов от модуля, для этого просто обхватите рукой и нажмите на фиксатор который на данной колодки вы нащупаете рукой в нижней её части, и после чего просто извлеките данную колодку и куда ни будь положите, чтобы не мешала.
4) Следом у вас остаётся два пути, либо же снять модуль вместе с кронштейном (Иногда это делается для того, чтобы добраться до каких ни будь других деталей, к примеру до сливной пробки охлаждающей жидкости из блока цилиндров) либо же снять его совершенно отдельно, это более удобно но в связи с этим кронштейн не будет давать доступ к другим деталям, в общём если вы заменяете один модуль, тогда снимайте только его без кронштейна, для этого разыщите гайки которые крепят модуль к кронштейну, кстати данные гайки могут быть разного типа а именно они могут быть типа шестигранных шпилек (В этом случае вам понадобиться шестигранник), так вот отверните все эти гайки и после чего снимите данный модуль с кронштейна.
5) Теперь поговорим о том, если вам нужно будет снять модуль совместно с кронштейном, во-первых вас предупредим то что болты которые крепят модуль за кронштейн очень неудобно расположены и тем самым вам придётся немного повозиться со снятие, но всё же за более детальной информацией по снятию модуля совместно с кронштейном, смотрите в статье: «Замена модуля на ВАЗ 2109», пункты 2-4.
Примечание! Ещё раз напомним вам о том, что модуль на автомобилях десятого и Самарского семейства крепиться аналогично, поэтому снять его можно как по этой статье, так и по статье ссылка на которую дана чуть выше в последнем пункте 5!
Установка: Новый модуль устанавливается на автомобиль точно так же как и снимается, но только в обратном порядке снятию.
Примечание! Кстати при установке нового модуля, а именно после того как он будет установлен подсоединяйте к нему провода в соответствии с номерами цилиндров а иначе автомобиль у вас может не завестись или же неправильно работать!
На высоковольтных проводах есть пометки, так вот и на самом модуле тоже есть пометки, поэтому соответственно цифра 3 на проводе подсоединяется к выводу 3 на модуле и т.д.
Прозванивание проводки которая идёт на модуль:
Если у вас модуль будет полностью исправен, тогда мы вам рекомендуем ещё и прозвонить колодку проводов которая подсоединяется к нему, кто вить знает может с проводкой у вас, поэтому о том как прозвонить данную колодку смотрите внимательно в интересном видео-ролике чуть ниже, ах да кстати как вы уже заметили чтобы прозвонить проводку вам понадобиться прибор так называемый «Мульти-метр», поэтому им обязательно запаситесь а иначе ничего у вас не получиться сделать.
Порядок работ
Перед началом работ необходимо выставить информацию в блок управления. Помогут это сделать датчики.
Для того чтобы выставить зажигание на ВАЗ 2110 8 клапанов инжектор, необходимо иметь некоторые навыки, связанные с ремонтом автомобиля:
- Найти газораспределительный механизм и освободить его от футляра.
- Между датчиком и зубчатым диском коленвала должно остаться расстояние, не превышающее 0,5 – 0,7 мм. Это необходимо для того, чтобы импульс от датчика смог пройти при этом не возникало бесперебойного образовывания искр.
- Шкив коленвала должен оставаться на своем месте. Как это проверить? В этом помогут метки, расположенные на маховике. Они должны совпадать с метками картера КПП. Для этого необходимо поворачивать коленвал.
- Необходимо проследить, чтобы метка, расположенная на масляном насосе, была совмещена с приливом блока цилиндра.
- Между меткой на колесе привода распределительного вала и приливом крышки ремня ГРМ должно быть совпадение.
- Поршни 1, 4 цилиндра при условии, что все точки совмещены, будут находиться в верхнем положении. Расстояние между зубчиками должно совпасть с приливом на блоке цилиндра. Расположенный на 20 месте зубчик, совпадет с датчиком коленвала.
- От датчика пойдет сигнал в систему управления ДВС. Он будет означать то, что поршень первого цилиндра занимает верхнее положение в сжатом состоянии.
Способы самостоятельной проверки модуля зажигания
Часть бензиновых двигателей, что установлены на современных отечественных и импортных автомобилях, оборудованы модулями зажигания, представляющими собой импульсный источник тока высокого напряжения. Случаются ситуации, когда эти устройства выходят из строя, приводя к полной или частичной утрате работоспособности автомобильного мотора. Способы проверить на неисправность модуль зажигания в условиях гаража освещены в этой статье.
Устройство и принцип действия модуля зажигания
Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.
Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3. То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.
На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).
Возможные причины поломки
Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:
- использование некачественных или неподходящих по параметрам свечей;
- эксплуатация при неработающих проводах высокого напряжения;
- частые попытки проверить искру.
Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.
Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.
Признаки неисправности
Сразу две встроенных катушки выходят из строя крайне редко, поэтому запустить работу двигателя с неисправным блоком скорее удастся. Однако даже неопытный водитель сразу заподозрит неладное. Проявится неисправность следующим образом:
- неустойчивый (плавающий) холостой ход;
- двигатель с трудом набирает обороты;
- характерный звук работы мотора (троение);
- рывки при наборе скорости (в движении).
Эксплуатация автомобиля при такой поломке возможна (доехать до гаража или автосервиса), но нежелательна без крайней надобности.
Подобные признаки нестабильной работы двигателя возможны при целом ряде других неисправностей зажигания или подачи топлива. Чтобы дифференцировать возможные поломки, следует определить работоспособность блока зажигания. Нелишним будет проверить и контакты приходящих к устройству проводов, а также их целостность.
Проверка питания модуля
Прежде чем тестировать работоспособность катушек, стоит убедиться, что возможная поломка не вызвана прекратившимся питанием устройства. Для начала нужно попробовать примитивно восстановить контакт, пошевелив несколько раз или разъединив/соединив входящий в разъем блок проводов. Если такая манипуляция не привела к улучшению работы двигателя, для определения качества приходящих импульсов применяется тестер (мультиметр).
Типичные неисправности катушки зажигания
Ненадлежащее «заземление» может привести к выходу из строя модулятора. Также есть риск поражения электрическим током высокого напряжения. Отсутствие искры может указывать и на неисправность провода высокого напряжения. Если при его замене искра появилась, значит, неисправен был провод. Как проверить диодный мост генератора ваз в домашних. Если нет – это неисправность модуля зажигания
Также стоит обратить внимание при его визуальном осмотре на возможные трещины корпуса. В подавляющем большинстве случаев неисправный модуль зажигания подлежит замене
Проверка, как и в случае с корпусной катушкой, включает в себя замеры сопротивления первичной и вторичной обмоток катушек. Величина сопротивления может зависеть от модели модуля зажигания
и его производителя. Подушки двигателя как проверить вакуумный усилитель тормозов ваз 2109? Как проверить. При этом сопротивление вторичной обмотки катушек первого – четвертого и второго – третьего цилиндров должно быть одинаковым, ±100 Ом.
Индивидуальные катушки зажигания
еще называют компактными, штекерными, карандашными или контактными из-за их внешнего вида, исполнения и расположения сразу над изолятором каждой свечи. Фото и названия этих катушекзажигания можно найти в сети. https://100video.info/ как правильно проверить быстрая проверка генератора ваз 2101-2107. Они применяются в 16-ти клапанных инжекторных двигателях ВАЗ 2110. При более высокой цене, их преимущества – это компактность, практичность, надежность и долговечность. Кроме того, применение индивидуальных катушек позволило отказаться от высоковольтных проводов между катушкой и наконечником свечи.
Катушка для БСЗ обеспечивает искрообразование во всех цилиндрах. В случае с применением индивидуальной катушки зажигания искра на электродах свечи генерируется один раз за цикл работы двигателя, и только на той свече, в паре с которой работает катушка. Как проверить катушку зажигания ваз-2114 8 клапанов
Говоря о возможных неполадках индивидуальной катушки зажигания ВАЗ 2110, нужно, прежде всего, обращать внимание на вторичную обмотку. Нарушение ее изоляции, по статистике, наиболее часто является причиной пробоя высокого напряжения внутри катушки, что приводит к ее неправильной и нестабильной работе
Воспламенение смеси в камере сгорания на малых или холостых оборотах работы двигателя может происходить с достаточной эффективностью, но при нагрузке подобная катушка не способна дать импульс для образования искры. Определить подобную неисправность можно, достаточно неточно – в домашних условиях либо с помощью осциллографа – на станции технического обслуживания. Как промыть инжектор в домашних условиях ваз 2115 видео; совет 2: как снять бензобак. Проверка катушки зажигания ВАЗ 2110 в домашних условиях заключается в следующем:
- Если при различных режимах работы силового агрегата наблюдаются отклонения от стандартного режима работы (двигатель троит), а в работоспособности свечей нет сомнения, возможно, причина в катушке зажигания . В этом случае можно поменять местами катушку неработающего цилиндра, определить который можно по состоянию свечи, с любой другой катушкой.
- Если работа этого цилиндра нормализовалась, а в работе «цилиндра-донора» возникли проблемы – с большой долей вероятности катушка зажигания неисправна.
Можно установить ее на место и доехать до станции технического обслуживания, но в случае подтверждения «диагноза» специалистом СТО, ее придется заменить новой.
Установка модуля зажигания Ваз 2112 своими руками
Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят.
После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками.
При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)
Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!
Затем оденьте высоковольтный провод, на центральную часть катушки зажигания.
А следом установите клему «минус» на аккумулятор.
Модуль зажигания ваз 2110 – ремонт своими руками
Прежде чем вести речь непосредственно про восстановление модулей зажигания, устанавливаемых на ваз 2110, ваз 2114, ваз 2114 и пр., имеет смысл вспомнить про принцип работы системы зажигания, используемой на данных моделях автомобилей.
Традиционно в системах зажигания указанных автомобилей устанавливаются модули, состоящие из двухканального электронного коммутатора, предназначенного для управления двух катушек зажигания. Что касается самого контролера, то он управляет зажиганием на основе информации о текущем режиме работы двигателя, получаемой от соответствующей группы датчиков. В связи с тем, что цилиндры двигателя объединены попарно (1-4 и 2-3), образование искры создается в двух цилиндрах одновременно: в цилиндре на этапе сжатия – рабочая искра, а в цилиндре с тактом выпуска – холостая искра. Ниже приведена типовая схема модуля зажигания ваз 2110, где на контакт D подаётся питающее напряжение +12В, а на контакты А и В поступают управляющие сигналы с контроллера.
Отдельного упоминания заслуживают типичные отказы модуля зажигания, которые могут проявляться в провале оборотов двигателя при резком нажатии на педаль газа, общей потери мощности, подергивании автомобиля во время разгона и пр. В качестве предварительной диагностики модуля зажигания можно выполнить ряд несложных проверок:
- выкрутите и осмотрите свечи – если модуль зажигания (МЗ) обеспечивает низкую мощность искрообразования, то на свечах будет черный нагар;
- отсоедините от МЗ высоковольтные провода и при помощи омметра замерьте сопротивление между 1-ым и 2, 3, 4-ым выводами модуля. Показания должны быть в пределах 5,5 — 6,5 Ком. Слишком низкое сопротивление может свидетельствовать о наличии короткого замыкания во вторичной обмотке.
При такой и прочих неисправностях модуль зажигания подлежит замене, однако практика показывает, что, во многих случаях, этот далеко не самый дешевый блок удается успешно отремонтировать. Для выполнения ремонта модуля зажигания необходимо выполнить следующие технологические операции.

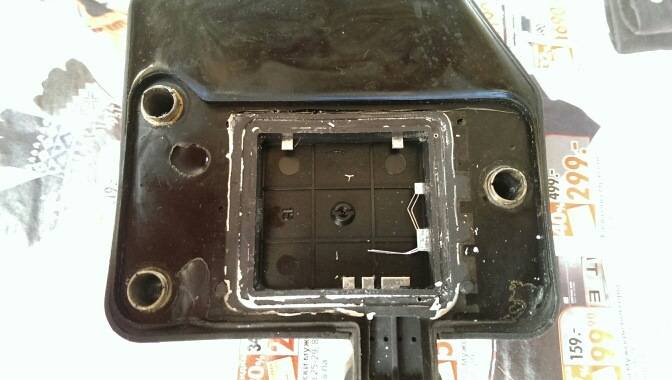

Прежде всего, следует отделить от модуля алюминиевую пластину, расположенную с задней стороны модуля. Сделать это можно при помощи обычной отвертки, предварительно зажав модуль в тиски. Как правило пластина отрывается без особых усилий. Вместе с ней отрываются и достаточно слабые провода соединяющие трансформатор с внутренним разъемом (кстати, низкая надежность пайки этих проводов и является причиной большинства отказов модуля)
Обращается внимание, что некоторые внутренние соединения на плате выполнены также очень тонкими проводами и следует быть аккуратным, чтобы их не оборвать
Внутренний объем модуля заполнен желеобразным герметиком, который легко удаляется щеткой с достаточно жесткой щетиной. На самой же плате хорошо видны основные элементы, а именно два транзистора, две коммутирующие микросхемы, а также несколько резисторов и конденсаторов.

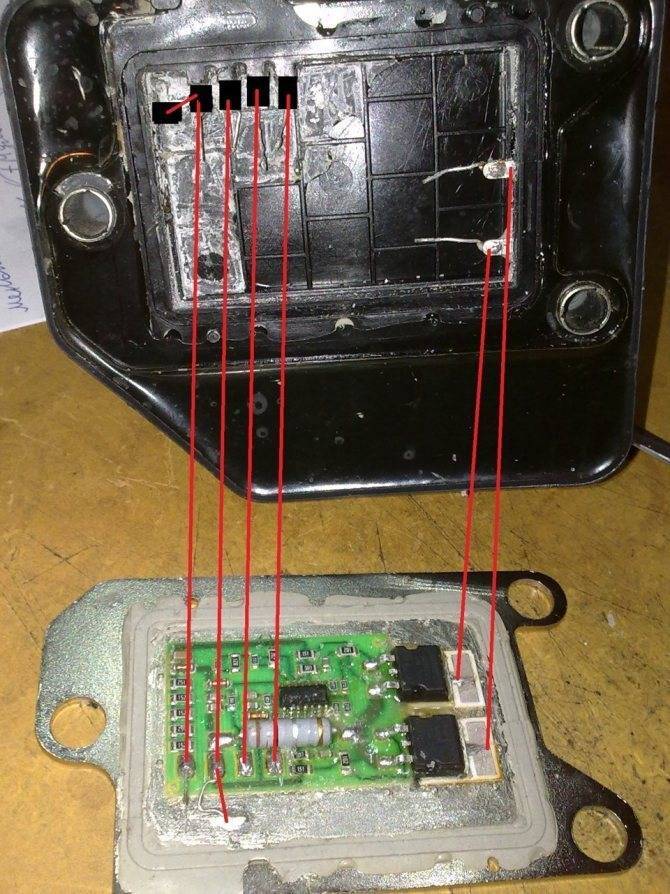

Как уже упоминалось выше, чаще всего к неисправности МЗ приводят обрывы соединительных проводов между платой модуля и его корпусом, соответственно и ремонт будет заключаться в восстановлении всех электрических соединений (с заменой проводов на более надежные).
Необходимо учитывать, что внутренние контакты МЗ выполнены из алюминия, поэтому для их пайки следует заранее позаботиться о наличии специального флюса. Определенную сложность представляет припаивание проводов к выводам транзисторов (пластина рассеивает тепло паяльника).
Как бы то ни было, но при некотором старании и терпении пайка вполне возможна и выполняется она следующим образом:
- В первую очередь новые провода припаиваются к плате. Старые проводки лучше полностью удалить. Для облегчения пайки (исключения теплового рассеивания) пластину можно разогреть на электроплитке;
- На втором этапе провода припаиваем к контактам самого модуля, стараясь, чтобы соединительные провода были как можно короче;
- Места пайки покрываем техническим лаком;
- После того, как лак высох, проверяем отремонтированный модуль на работоспособность;
- Если работа МЗ не вызывает нареканий, аккуратно заправляем внутрь его корпуса соединительные провода и скрепляем две половинки устройства обычным герметиком.
Отремонтированный таким образом модуль зажигания способен проработать еще очень долгое время.
Источник
Схема подключения бронепроводов Ваз 2112 к катушке зажигания
Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)
Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.
Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)
Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!
Замена модуля зажигания ЭСУД на ВАЗ 2110 и Богдан
Электронная система включает в себя множество электрических узлов и элементов, в число которых входит и катушка зажигания.Модуль зажигания — это электрическое устройство, которое преобразует импульсы амплитудой 12В в высокое напряжение, для образования искры между электродами свечей. Модуль 8-клапанного двигателя ВАЗ рассчитан на подключение 4-х свечей.
Часто модуль выходит из строя и половина цилиндров перестают работать вовсе или работают с пропусками воспламенения.
Снятие модуля зажигания
Процесс снятия МЗ у Вас не займет много времени. Но если Вы решите самостоятельно его отремонтировать, то запаситесь временем и терпением. Итак, приступим:
Отключаем минусовую клемму аккумулятора, чтобы обесточить бортсеть автомобиля ВАЗ 2110. Затем снимаем пластиковую крышку с двигателя, если она имеется. Отключаем и снимаем высоковольтные провода от свечей зажигания. Снимаем их и с модуля зажигания
Обратите внимание на нумерацию проводов. Запомните ее чтобы не перепутать при установке. Номера цилиндров также обозначены на корпусе модуля зажигания. Отключаем от МЗ разъем жгута проводов, которые идут от контроллера. Модуль крепится к кронштейну с помощью трех гаек. Открутите их
В некоторых случаях модуль может быть расположен спереди двигателя. Крепления при этом организовано точно такое же. И, наконец, модуль можно снять с двигателя автомобиля ВАЗ 2110.
Открутите их. В некоторых случаях модуль может быть расположен спереди двигателя. Крепления при этом организовано точно такое же. И, наконец, модуль можно снять с двигателя автомобиля ВАЗ 2110.
Установка модуля зажигания
Установка МЗ обратно на автомобиль ВАЗ 2110 выполняется в обратном порядке. Внимательно установите высоковольтные провода, не путая их местами. Также рекомендуем проверить исправность изоляции высоковольтных проводов. Их рекомендуется менять каждые 3-4 года.
Ремонт модуля зажигания своими руками
ВЫ можете попытаться отремонтировать модуль зажигания двигателя ВАЗ 2110 самостоятельно. Для этого желательно обладать небольшими навыками в электронике. Если Вас это не пугает, то пробуйте.
Стандартная катушка зажигания состоит из двух модулей: Собственно 2 катушки, которые генерируют высоковольтные импульсы на пары свечей и двухканального коммутатора.
На практике встречаются две принципиальные схемы модулей, приведенные ниже.
Схема модуля зажигания 3071/307 (1.3 Li)
Схема модуля зажигания 42.3705 (2112-3705010-02)
Ниже иллюстрированная инструкция по ремонту модуля зажигания на двигателях 2110-2111.
Итак, открываем алюминиевую крышку модуля с помощью плоской отвертки. Внутри Вы обнаружите печатную плату с небольшим количеством элементов. Это сам коммутатор. Первым делом необходимо удалить силиконовый защитный слой, которым он покрыт. Частая неисправность модуля — обрыв алюминиевых проводов, которым плата подключена к контактам. Отрываем все используемые проводочки, взамен них будем использовать многожильный провод, например от компьютерной мыши. В схеме применяется две микросхемы L497D1 фирмы «SGS-THOMSON» и два мощных транзистора типа BU931
Обращаем ваше внимание на тот факт, что контакты для пайки малопригодны, т.к. сделаны из алюминия. Их следует паять с помощью специального флюса. С помощью флюса припаиваем провода к плате
Припаять провода к коллекторам транзисторов будет сложнее, они покрыты специальным металлом, который трудно поддается пайке. Припаиваем по возможности более короткие провода к контактам в модуле. Места пайки покрываем лаком (например, для ногтей). Проверяем и собираем модуль. Можно покрыть его автогерметиком для гидроизоляции электроники.
Их следует паять с помощью специального флюса. С помощью флюса припаиваем провода к плате. Припаять провода к коллекторам транзисторов будет сложнее, они покрыты специальным металлом, который трудно поддается пайке. Припаиваем по возможности более короткие провода к контактам в модуле. Места пайки покрываем лаком (например, для ногтей). Проверяем и собираем модуль. Можно покрыть его автогерметиком для гидроизоляции электроники.
Если модуль после всех этих манипуляций не заработал, то следует искать причину в исправности элементов электроники. Можно попробовать заменить микросхему L497D1, которая стоит не более 100 руб. Транзистор BU931 можно заменить на отечественный КТ848А, он дешевле но больше по габаритам.
