Но перед тем, как дойти непосредственно до ремонта постели распредвалов, сначала снятая головка блока цилиндров, проходит опрессовку, после чего измеряются плоскости.
Когда все эти процедуры выполнены, можно переходить непосредственно к восстановлению постели распредвалов. Изначально мастером проверяется износ постели распредвалов. Если износ составляет не более, чем 0,02 мм ремонт достаточно прост. Подтачиваются бугеля, после чего закрепляются на свои места и с помощью развертки постель приводится в рабочее состояние, просто с помощью шлифовки. Но как правило износ пастели распредвала гораздо более значительный, чем 0,02 мм, в этом случае обычно поступают следующим образом: Точно так же подтачивают бугеля и шлифуют с помощью Бортштанги, а до идеальной гладкости шлифуется разверткой. При таком ремонте пастели распредвала нужно подпиливать клапана, что бы они не упирались в распредвалы.
Мы ремонтируем постели более технологически правильным образом.
При ремонте пастели, мы не стачиваем рабочую поверхность, а наоборот делаем новое напыление. После чего шлифуем до заводских параметров, соответственно, все клапана и остальные рабочие детали Пастели распредвалов после ремонта у Нас имеют все характеристики заявленные производителем при выпуске данной запчасти с конвейера. Ни чего подпиливать или подгонять после нашего ремонта не нужно! И Мы не только не истончаем рабочую поверхность при ремонте пастели распредвалов, но и подбираем состав поверхности идентичный той которую напыляем. В другом разделе Мы описывали Вам способы наплавки или напыления.
После доведения всех рабочих поверхностей пастели распредвалов до заводских параметров, все масленые каналы и каналы для охлаждения гбц, промываются и продуваются, так как если останется стружка или инородные предметы весь ремонт будет сделан зря. После ремонта пастели распредвалов, можно собирать головку блока цилиндров и эксплуатировать ее еще такое же время, как и новую запчасть.
Источник
Методы ремонта распредвала
И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.
Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.
Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.
Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.
Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.
После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.
Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.
Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.
Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.
Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.
Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.
Инструкция: снятие и установка распредвала
Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:
- ослабить хомут, отделить трубку сапуна от воздушного фильтра;
- вытащить шланг воздушного фильтра;
- скинуть трос подсоса;
- изъять привод газовой заслонки;
- вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
- установить распределительный вал в конец сжатия цилиндра номер 4;
- ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;
ослабление цепи распредвала
- отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;
- снять цепь, подвесить её на проволоку;
- открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;
откручивание болтов постели распредвала
снять распредвал.
Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.
Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.
Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.
Далее по монтажу:
поставить пружину кулачка;
- смазать постель чистым маслом;
- установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
- завернуть болты упорного фланца, используя ключ на «10»;
- закрутить фиксаторы, действуя по той же схеме — через один;
- поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
- затянуть крепёжный болт звёздочки, используя ключ на «17»;
- установить стопорную шайбу;
- задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.
Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.
Как заменить сальник распредвала?
Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.
Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.
Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.
Замена сальника распредвала
Как заменить цепь распредвалов?
Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.
Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала
Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках
Замена распредвала вместе с корпусом на ВАЗ 2101-2107
После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:
Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.
Замена распределительного вала с пеналом на ВАЗ 2101-2107 своими руками
Итак, первым делом я поехал и купил другой распредвал у одного мужика. Конечно на новый не рассчитывал, но как оказалось зря. Этот мужик достал распредвал, замотанный в бумагу еще со времен СССР. И вместе с ним отдал комплект рокеров. За эту покупку я отдал ему 750 рублей. Хотя в магазине новые детали эти стоят не менее 2 000 рублей.
Первым делом снимаем клапанную крышку, открутив ключом на 10 все ее гайки крепления, после чего получается вот такая картина:
Теперь необходимо плоской отверткой отогнуть шайбу под гайкой крепления звезды распредвала:
И откручиваем гайку ключом на 17, как это показано на фотографии ниже:
Теперь откручиваем болт натяжителя цепи ГРМ, который находится на передней стороне справа:
После того, как цепь ослаблена, можно аккуратно постучать с внутренней стороны звезды, чтобы она соскочила:
Далее можно приступать к отворачиванию гаек крепления крышки распредвала на ВАЗ 2101-2107, как это показано на фото внизу:
И затем можно снимать корпус вместе с распределительным валом двигателя, просто взявшись за нее и потянув с определенным усилием вверх:
Окончательный результат работы можно посмотреть на приведенной ниже картинке:

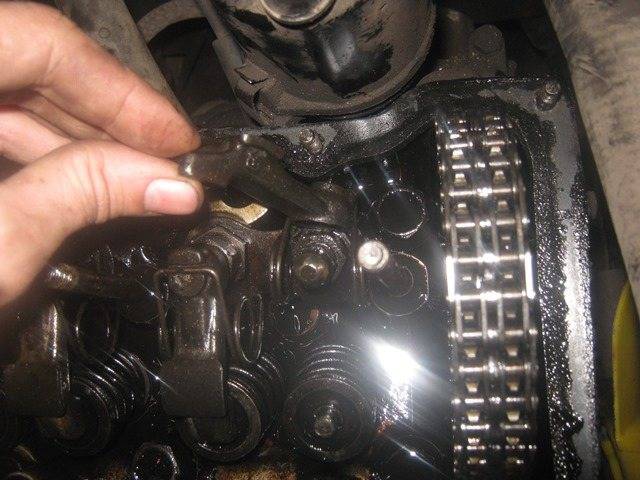

Теперь берем новые рокера, и устанавливаем их вместо старых. Это обязательно, так как на старых уже есть выработка и отрегулировать клапана будет довольно проблематично, да и от стука можно вообще не избавиться. Рокера меняются довольно просто. Необходимо поднять его до конца вверх и он извлекается без проблем:
Пружины тоже желательно заменить, так как стоят они копейки, всего-то 3 рубля за штуку. Новые рокера устанавливаются без какой-либо последовательности. Если же устанавливать старые, то их нужно ставить в том же порядке, в котором они и стояли.
Затем берем новый распредвал 2101-2107 в сборе и устанавливаем на ГБЦ, после чего производим затяжку гаек динамометрическим ключом:
Затягивать их стоит в строго определенной последовательности, как показано на схеме:
Прилагать необходимо усилие от 18 до 21 Нм. Не превышайте заданный диапазон значений, так как можете повредить резьбу. После установки одеваем обратно звезду с цепью и обязательно производим регулировку клапанов на ВАЗ 2101-07
Заводим мотор и проверяем как все работает, и при необходимости регулируем клапана повторно! У меня все получилось с первой попытки и довольно удачно, мотор теперь работает как надо.
Методы ремонта распредвала
И, прежде, чем сразу же бросаться в крайность и думать о замене распредвала, его нужно попробовать отремонтировать. Если, конечно, вы уже не задумывались о том, чтобы поменять свой штатный на тюнинговый спортивный распредвал.
Когда речь идёт о такой процедуре, как ремонт распредвала, то своими руками основную процедуру ремонта в гараже вы вряд ли сможете выполнить. Ваша задача, снять головку блока цилиндров и вместе с распредвалом приехать в мастерскую, где возможен ремонт или восстановление распредвалов.
Основные дефекты, при которых требуется восстановление распредвала: биение (деформация) вала, износ кулачков и износ шеек. Не забывайте, для чего мы привозим в мастерскую ГБЦ – дефектовка и, при необходимости ремонт постели распредвала, обязательная комплексная процедура.
Устранение деформации распредвала. Этот дефект устраняется способом поэлементной холодной правки, которая позволяет привести в порядок как стальные, так и чугунные распредвалы.
Биение (изгиб) распредвала устраняют на призмах при помощи пресса. При этом методе естественным образом должны быть учтены допуски производителя распредвала, относительно допустимого биения.
После устранения биения обязательно производится динамическая балансировка. Иначе все усилия были напрасны. Восстановление распредвалов таким методом производится на специальных станках.
Восстановление кулачков распредвала и износ шейки устраняется таким методом, как напыление распредвала либо шлифовкой.
Изношенный кулачок шлифуется до вывода износа и восстановления профиля. Не следует забывать, что после шлифовки кулачка высота подъёма клапана не должна измениться. Иначе будет нарушен процесс фаз газораспределения.
Восстановление кулачков распредвала методом шлифовки, рекомендуется выполнять всего один раз. В противном случае нарушается радиус вершины кулачка, и, соответственно, происходит сбой фазы газораспределения. То есть, следующим этапом, после первого ремонта распредвала, служит замена распредвала.
Для опорных шеек распредвала применяется расточка (шлифовка) до уменьшенных ремонтных размеров. При этом варианте ремонта распредвала, затем применяются втулки. Если же шейки наращивают, то другие детали растачивают под их размер. Для небольшого слоя наращивания применяется осталивание либо хромирование шеек.
Реставрация методом напыления распредвала производится с применением порошковой проволоки многокомпонентного состава (алюминий – цинк). После процедуры напыления распредвала твёрдость покрытия не уступает заводским параметрам. Но, специалисты не рекомендуют проводить ремонт методом напыления более одного раза.

Тема: Восстановление задранной постели распредвала на кухне (балконе).
Опции темы
Поиск по теме
Passat
Регистрация 24.07.2006 Адрес Россия, Москва, САО Возраст 53 Сообщений 1,225
| Спасибо: |
| Получено: 13 Отправлено: 4 |
Passat
Регистрация 24.07.2006 Адрес Россия, Москва, САО Возраст 53 Сообщений 1,225
| Спасибо: |
| Получено: 13 Отправлено: 4 |
Далее, зажав концевик клапанов, в дрель-шуруповерт, вращая,стал их отдирать от нагара, где отверткой, где шкуркой. Не трогая рабочих поверхностей.
Passat
Регистрация 24.07.2006 Адрес Россия, Москва, САО Возраст 53 Сообщений 1,225
| Спасибо: |
| Получено: 13 Отправлено: 4 |
Passat
Регистрация 24.07.2006 Адрес Россия, Москва, САО Возраст 53 Сообщений 1,225
| Спасибо: |
| Получено: 13 Отправлено: 4 |
Passat
Регистрация 24.07.2006 Адрес Россия, Москва, САО Возраст 53 Сообщений 1,225
| Спасибо: |
| Получено: 13 Отправлено: 4 |
Passat
Регистрация 24.07.2006 Адрес Россия, Москва, САО Возраст 53 Сообщений 1,225
| Спасибо: |
| Получено: 13 Отправлено: 4 |
Притирку клапанов вел однокомпонентной пастой в тубе красного цвета с подставкой-крышкой, марку отпишу позже. Первый клапан для ускорения решил. поначалу, притереть шуруповертом, ухватив клапан за конец под сухарь, но тут-же обнаружил появление на теле клапана кольцевых рисочек и дальше притирал исключительно вручную. присоску для мыльницы подрезал по диаметру впускных клапанов и слегка посадочное место в трубку.
Владимиру B5 APT, за работу в качестве Бэтмэна )
Николаю Сонару, за представленные рассухариватель, съемник колпачков, два динамометрические ключа и собственный опыт.
Валере Сухову за представленный съемник ГНЦ и консультирование.
Источник
Как выгодно обменять авто с пробегом
Чтобы гарантировать законность услуги обмена авто с пробегом и ее объективную стоимость, процесс купли-продажи стоит проводить в проверенном автоцентре. Здесь клиенту предложат:
- Диагностику старой модели, на основании которой будет определена ее стоимость;
- Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
- Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
- Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.
Читайте тут! Как измерить компрессию в цилиндрах двигателяТаким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.
Ремонт толкателей
К основным дефектам толкателей относится износ стержня и торцевой поверхности тарелки. Стержень толкателя восстанавливают шлифованием его на меньший ремонтный размер. Шлифуют стержни на токарном станке с супортно-шлифовальным приспособлением или на круглошлифовальном станке. При небольшом износе торцевой поверхности тарелки ее шлифуют, а при значительном износе поверхность тарелки наплавляют металлом газовой или электродуговой сваркой. Во избежание отпуска наплавку делают опуская стержень в водяную ванну.
В качестве присадочного материала можно использовать старые клапанные пружины.
После наплавки, не давая остыть металлу, толкатель быстро опускают в ванну с холодной водой и закаливают наплавленную поверхность. После закалки плоскость обрабатывают на наждачном точиле, а затем шлифуют на станке.
Причины повышенного износа распредвала
В любом двигателе внутреннего сгорания, все детали находятся в полном и синхронном взаимодействии между собой. Поэтому, прежде чем, говорить о дефектах самого распредвала, необходимо, в первую очередь, проверить его шейки и вкладыши коленчатого вала, которые нарушают горизонтальное положение последнего.
Основные причины поломки распредвала
- Двигатель уже прошел приличный километраж. Это естественный износ, уйти от которого, к сожалению, нельзя. К этому просто надо быть готовым.
- Работа распредвала «на сухую». Это значит, что в двигатель некоторое время подвергался работе с недостаточным уровнем масла. Недостаток смазки довольно быстро нарушает состояние деталей при работе на больших оборотах.
- Сопутствующая проблема – это недостаток давления масла. Проверьте масляный насос: скорее всего, он попросту забился и не обеспечивает нужной смазки требуемых узлов и деталей.
- Плохая фильтрация масла. Это связано с использованием некачественного или сильно забившегося масляного фильтра, который допускает проникновение грязи во все детали, в том числе и шейки распредвала.
- Большая температура работы двигателя или его перегрев. Чтобы «угробить» распредвал, достаточно довести температуру обычного бензинового двигателя до величины, соответствующей 120-130 градусов Цельсия.
Застучал распредвал: как и когда начинать делать ремонт
Здравствуйте, уважаемые автолюбители! Любой неожиданный стук застает нас врасплох и раздражает: это относиться и к стуку в дверь, и к стуку в двигателе автомобиля. Особенно с утра во время первого запуска двигателя «на холодную».
Те владельцы авто, которые понимают, что стук сам по себе не берется, начинают лихорадочно соображать, что же может стучать, и как бы этот стук в двигателе не стал настойчивым стуком в семейный бюджет.
После того, как двигатель разогревается, стук прекращается, но мозг опытного водителя начинает анализировать ситуацию, как бортовой компьютер, что же стучало: или это стучит распредвал, или стук коленвала.
В любом случае, с момента появления характерного стука в двигателе при запуске автомобиля, паниковать не стоит. Пока еще рано. Но, если вы сами не понимаете в диагностике и ремонте двигателя, нужно начинать поиск народного умельца.
Что собой представляет распредвал двигателя
Теория ДВС — распредвал (обзор конструкции) Распредвал двигателя – деталь, основное назначение которой: своевременно открывать клапан для поступления воздушно-топливной смеси в камеру, и выпуска отработавшей смеси. Распределительный вал является основной деталью ГРМ (газораспределительного механизма).
Разрезная шестерня распредвала, посредством цепи или ремня ГРМ, соединяется с коленвалом. Для размещения распредвала в, как правило, верхней части головки блока цилиндров, служит постель распредвала.
Ведущую роль в устройстве и работе коленвала, играют кулачки, которые по количеству соответствуют количеству клапанов двигателя: впускных и выпускных. Каждый клапан имеет свой, индивидуальный кулачок распредвала. Кулачки, набегая на рычаги толкателя, открывают клапана, затем, при помощи возвратной пружины, клапана закрываются.
Типичные причины, приводящие к стуку распредвала
Теория ДВС — распредвалы
Представленные причины, по которым вы можете слышать стук распредвала, естественно, не являются абсолютом. Но, именно эти, «вычислены» мастерами в результате многолетней работы по ремонту, установке и замене распредвалов на различных моделях и типах двигателей для авто. Поэтому они и типичные.
износились кулачки распредвала. И, со временем, по мере износа кулачков, вы будете слышать стук не только при запуске, но уже и во время работы прогретого мотора,
износ подшипников распредвала
механические неисправности постели распредвала,
нарушена регулировка подачи топлива, в результате чего, при раннем зажигании вы услышите, как «звенят», «стучат» пальцы. Эффект детонационного сгорания топливной смеси,
осевое биение распредвала при деформации,
распредвал имеет разные механические повреждения: сломана шейка или лопнула опора распредвала,
некачественное, либо со сторонними примесями моторное масло, одна из первых причин выхода из строя распредвала
Кстати, при замене масла, обращайте внимание на сальник распредвала. Бывают случаи, когда он выходит из строя именно после замены.
отсутствие моторного масла в двигателе – это просто не обсуждается (за исключением форс-мажорных случаев поломки, например, пробит поддон картера)
Что делать, когда начал стучать распредвал
Итак, первый признак того, что с распредвалом непорядок, это при запуске холодного двигателя несколько секунд, пока масло не попадет на подшипники, раздается характерный глухой стук. Естественно, на слух, не имея опыта, вы не сможете определить, что стучит. Частота у стука распредвала раза в два меньше, чем частота у стука коленвала. Пока это не смертельно.
Но, вот когда стук распредвала будет продолжаться уже и при запуске разогретого двигателя, то считайте, что вы услышали «второй звонок», пора к мастеру. Специалисты говорят о том, что в этом случае вы гарантированно проедете порядка 50 тыс. км. Но ведь всё так относительно. То есть рисковать не стоит. Можно проводить диагностику двигателя.
Кто бы и что бы, вам не говорил, решение будете принимать самостоятельно. Если вы в состояние произвести своими руками ремонт, замену, установку распредвала, это один вариант. Если нет, то обращайтесь к «гаражным», но проверенным мастерам.
Согласитесь, что проще и дешевле «задавить» болезнь двигателя вначале, чем потом бороться с ворохом проблем. Может, так случиться, что потребуется отрегулировать зазоры клапанов.
То есть, решение о ремонте должно приниматься после полной диагностики ГБЦ и вердикта специалиста.
Технические условия на контроль, сортировку и восстановление распределительных валов
Контроль размеров кулачков и опорных шеек распределительного вала осуществляется с помощью приспособления, показанного на рис. 50, а размеры кулачков указаны в табл. 28.
Технологические условия на контроль, сортировку и восстановление распределительных валов представлены в табл. 29.
Рис. 50. Приспособление для контроля профиля кулачков и опорных шеек распределительного вала:
а — профиль кулачка, б — расположение впускных кулачков; в — расположение выпускных кулачков; Вп — впускной кулачок; Вып — выпускной кулачок; 1 — основание приспособления; 2,9 — центры; 3 — диск с градуировкой, град; 4 — указательная стрелка, закрепленная на шейке распределительного вала; 5 — ножка индикатора; 6 — стойка индикатора; 7 — индикатор, 8 — распределительны вал
Последовательность контроля распределительного вала следующая:
- проверить вал на отсутствие трещин и отколов кулачков;
- радиальное биение средних опорных шеек относительно передней и задней опорных шеек; проверить износ шейки под шестерни;
- кулачков по высоте;
- цилиндрической части кулачков;
- передней и средней шеек;
- задней шейки.
28. Размеры кулачков распределительного вала КамАЗ-740
| Выпускных | Впускных | ||||||||||
| а° | Л мм | а° | h, мм | а° | h, мм | а° | Л, мм | Л, мм | а° | а° | Л, мм |
| 99 | 0,000 | 128 | 0,656 | 150 | 5,142 | 94 | 0,000 | 126 | 0,967 | 152 | 5,901 |
| 104 | 0,019 | 132 | 1,235 | 156 | 6,163 | 100 | 0,027 | 130 | 1,663 | 160 | 6,939 |
| 110 | 0,088 | 138 | 2,562 | 164 | 7,200 | 108 | 0,138 | 134 | 2,520 | 170 | 7,769 |
| 114 | 0,156 | 140 | 3,034 | 174 | 7,929 | 116 | 0,300 | 140 | 3,788 | 176 | 8,005 |
| 118 | 0,236 | 148 | 4,759 | 180 | 8,050 | 120 | 0,419 | 146 | 4,922 | 180 | 8,050 |
Примечание: а — угол поворота кулачка; h — высота подъема профиля кулачка.
Сделать заключение о годности распределительного вала и о способе восстановления распределительного вала.
Деталь № 740.1006015.
Материал: сталь 18ХГТ
Твердость опорных шеек, кулачков и торца распределительного вала: HRC 58—63
29. Технические условия на контроль, сортировку и восстановление распределительного вала
| Возможные дефекты | Способ установления дефекта и средства контроля | Размер, мм | Рекомендации по устранению дефектов | ||
| по рабочему чертежу | допустимый без ремонта | ||||
| Трещины | Дефектоскоп | — | — | Браковать | |
| 1 | Отколы по торцам вершин кулачков | Штангенциркуль 1-125-0,10 | — | — | Зачистить острие кромки, браковать при отколах более 3 мм |
| 2 | Уменьшение цилиндрической части кулачков | Скоба 36,00 | в=8,05±0,1 а=37±0,05 | в=7,9 а=36,00 | Шлифовать по копиру, браковать при уменьшении размера в менее 44,5 мм |
| 3 | Износ впускных и выпускных кулачков по высоте (в—а) | ||||
| 4 | Износ передней и средней опорных шеек. | Скоба CP 50-75 | 54 | 53,89 | Шлифовать под ремонтный размер |
| Размеры: | |||||
| I ремонтный | 53,69 | 53 | 53,89 | ||
| II ремонтный | 53,49 | 53,6 | 53,49 | ||
| 5 | Погнутость распределительного вала | Приспособление для контроля погнутости вала | Биение средних шеек не более 0,025 | 0,04 | Править |
| 6 | Износ задней опорной шейки. | Скоба CP 25-50 | 42 | 41,93 | Шлифовать под ремонтный размер |
| Размеры: | |||||
| I ремонтный | 41,73 | 41,8 | 41,73 | ||
| II ремонтный | 41,53 | 41,6 | 41.73 | ||
| 7 | Износ шейки под шестерню | Скоба 35.01 | 35 | 35,01 | Осталивать |
| 8 | Износ шпоночного паза | Калибр 5 | 5 | 5 | Фрезеровать новый паз под углом 180° к изношенному |
Технологический процесс восстановления распределительных валов
Технологический процесс восстановления распределительных валов включает следующие операции: мойку распределительного вала, снятие шестерни, правку и проверку биения распределительного вала, шлифовку шеек вала под ремонтный размер, контроль размеров шеек, шлифовку кулачков цилиндров, контроль профиля кулачков, изготовление паза под шпонку, установку шестерен, сдачу распределительного вала ОТК.
Восстановление опорных шеек распределительного вала производится шлифованием под ремонтный размер, а его кулачков — шлифованием по копиру с целью восстановления профиля кулачков на копировально-шлифовальных станках ЗА433 шлифовальным кругом ПП 600X20X305 марки Э46—60 СМ1—СМ2К. После шлифования шейки и кулачки распределительного вала полируются полировальной лентой ЭБ220 или пастой ГОИ № 10.
Режимы шлифования опорных шеек и кулачков распределительного вала приведены в табл. 30.
30. Режимы шлифования опорных шеек и кулачков распределительного вала
| Шлифование | Операция | Вращение шлифовального круга | |
| Окружная скорость, м/мин | Частота вращения, мин-1 | ||
| Опорных шеек | Черновая | 30—35 | 955 |
| Чистовая | 30—35 | 955 | |
| Кулачков | Черновая | 25—30 | 796 |
| Чистовая | 25—30 | 796 |
Подвеска
(Ходовая часть автомобиля)
| Замена Оси балансиров (кап.рем.подкатной тележки) | 25000р |
| Замена рессоры передней с заменой втулок | 7000-9000р |
| Замена полурессоры (без замены втулки рессорной) | 4200р |
| Замена балки моста полуприцепа (с полуресорной системой подвески) | 7000р |
| Регулировка ступичного подшипника | 340р |
| Замена стремянки рессорной | 900р |
| Замена амортизатора | 850р |
| Шприцовка за точку | 70р |
| Замена нижней реактивной штанги | 2200р |
| Замена верхней реактивной штанги | 3500р |
| Замена V-образной реактивной штанги | 5000р |
| Замена подшипника ступицы | 1400р |
| Замена пневморессоры подвески (в сборе с опорой) | 2200р |
Какой распредвал ставить будем
Это даже и не вопрос. Это, скорее всего констатация того факта, что установка спортивного распредвала – вопрос решённый.
Почему именно установка спортивного распредвала? Народный опыт – он лучше всякой рекламы.
Что даёт стандартному двигателю установка и настройка спортивного распредвала? Приемистость и мощь двигателя. У классики, типа двигатель ВАЗ, существует значительный, по мнению «горячих» водителей, недостаток.
На низкой частоте вращения (до 3000 об/мин), двигатель не «тянет». Это выражается в провалах при нажатии на педаль «газа» в начале движения, дерганье при резком трогании с места и т.д.
Выход, конечно же, найден. Это установка и настройка распредвала спортивного типа на классические двигатели. Благо, фирм, которые выпускают сегодня тюнинговые спортивные распредвалы, достаточно.
