Устройство рычага переключения передач, неполадки и ремонт

Типичные неисправности селектора АКПП

Частые поломки селектора автоматической коробки передач:

повреждение механической части или тросов к АКПП;
короткое замыкание или заедание датчиков;
обрыв кабелей либо окисление контактов.

Существуют специфические поломки селекторов АКПП, обусловленные конструктивными просчетами. Например, владельцы Skoda Rapid или Octavia A7 сталкиваются с проблемой некорректной работы механизма из-за падения жесткости пружины и заклинивания датчика положения рычага.

В комбинации приборов отображается информация о переходе трансмиссии в аварийный режим с возможностью движения до сервисного центра.

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

КПП – как и зачем

Не будем очень детально разбирать устройство и принцип работы коробки передач, но для понимания нужно немного познакомиться с принципами этого механизма.

Главная задача коробки передач – передача крутящего момента и мощности от силового агрегата в изменяемом диапазоне оборотов. Чтобы изменять этот набор оборотов, применяются пары шестеренок, имеющие разное передаточное отношение – именно за счет этого полторы тысячи оборотов могут превращаться в обороты ведущей пары колес с повышением вращательного момента.

Этот принцип очень напоминает современный велосипед. Для старта используют малую звездочку, после разгона до определенной скорости переключаются на следующую передачу, где шестерни имеют другое передаточное отношение – меньшее, чтобы ехать быстро, но с меньшими усилиями или оборотами. Переключений может быть 4, 5 и более.

Процесс передачи вращательного момента в коробке передач осуществляется посредством зацепления шестеренок, установленных на валах. Сейчас есть двухвальные КПП, трехвальные. Первые имеют первичный и вторичный валы. А вращательный момент идет с первичного вала к вторичному через промежуточный. Шестеренки на них постоянно зацеплены. Но пары шестерен, кроме той, которая рабочая в данный момент, вращаются без нагрузки. Чтобы выбрать пару шестеренок, существует синхронизатор. С помощью рычага КПП посредством вилки переключения и синхронизаторов подключается та или иная шестеренка к установленной на ведомом валу.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

  • новый сальник того же производителя;
  • гаечные ключи;
  • молоток;
  • отвёртка с плоским тонким лезвием;
  • нож;
  • герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

  • вес — 0.020 кг;
  • габариты — 28х47х8 мм;
  • диапазон рабочих температур — от -45 до +130 градусов;
  • месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

  1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
  2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
  3. Открывается доступ к первичному валу и его сальнику.
  4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
  5. Хорошо зачистить место посадки сальника от пыли и грязи.
  6. Установить новый сальник.
  7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Колокол легко снимается, так как крепится всего на 4 болтах

Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности

Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

  • вес — 0.028 кг;
  • габариты — 55х55х10 мм;
  • диапазон рабочих температур — от -45 до +130 градусов;
  • месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

  1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
  2. Провернуть ключом гайку крепления фланца.
  3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
  4. Вынуть из отверстия болт.
  5. В конец вторичного вала упереть съёмник.
  6. Снять фланец вместе с шайбой.
  7. Отвёртками или пассатижами извлечь из коробки старый сальник.
  8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Фотогалерея: основные этапы работ

Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись

Фланец извлекается только через использование съёмника

Место посадки необходимо очистить от пыли и грязи

Устраняем проблему

Многие водители практикуют очень простой метод устранения дребезга рычага КПП, а именно ставят пружину, которая гасит вибрацию. У этого способа единственный плюс — это то, что он прост с технической точки зрения, потому что фактически ничего не нужно разбирать. Устанавливая пружину, некоторые советуют ручку КПП обмотать обычным медицинским жгутом, фиксация получается намного более плотная.

Но, чтобы вибрации полностью исчезли, есть способ более надежный, но он займет немного больше времени и потребуется пластмассовая крышка и набор инструментов.

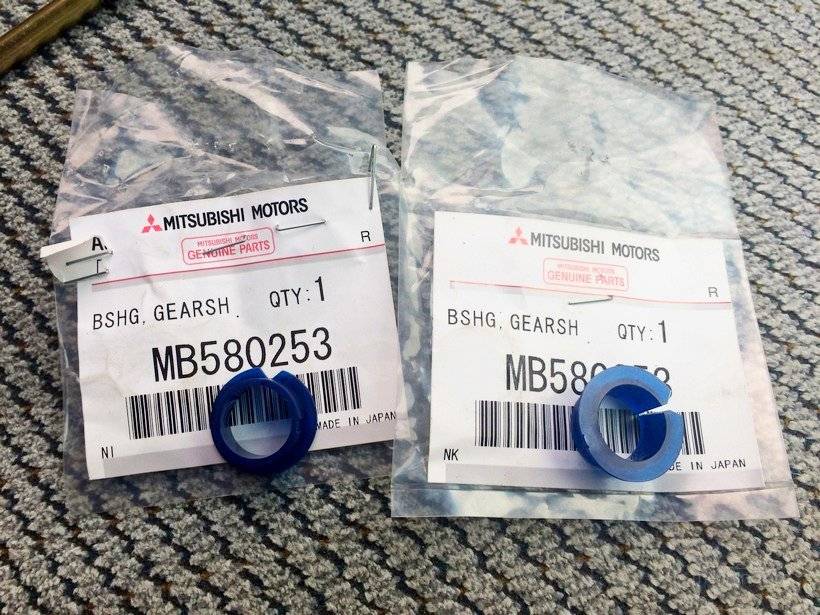

Нам нужно будет установить пластиковые или резиновые шайбы на оси коробки передач.

Инструментарий

  • пластмассовая крышка или другой подобный пластик;
  • ножницы;
  • набор ключей;

    Набор ключей (обязательная вещь для все владельцев ВАЗ)

  • набор напильников;
  • отвертка;
  • ветошь.

Пошаговая инструкция

  1. Снимаем с рычага КПП кожух и поднимем вверх (рычаг КПП остается на месте). С помощью ключа на «13»откручиваем гайку.

    Откручивание гайки

  2. Откручиваем винт.

    Откручивание винта

  3. Ключом на «10»откручиваем гайки.

    Откручивание гаек ключом на 10

  4. Далее нам нужно извлечь втулку, шайбу и болт, а затем смазать их литолом (консистенция, чем гуще, тем лучше).

    Извлекаем шайбу, болт, втулку смазываем литолом

  5. Из крышки вырезаем шайбу, чтобы она по размеру подходила втулке. Собираем все снятые части и ставим на место, при этом установив в щели по краям вырезанные шайбы из крышки или резины.

    Ставим вырезанную пластиковую шайбу

  6. Шайбы нужно вставлять с правой и левой стороны от втулки. Вполне вероятно, потребуется немножко подточить саму втулку.

Есть еще один распространенный вариант, который поможет справиться с дребезгом ручки КПП — это подточка втулки рычага коробки передач. Данный вариант — альтернатива описанному выше, то есть взамен установки добавочных шайб немного подтачиваем втулку ручки КПП, приблизительно на два-три миллиметра.

Для того, чтобы не тратить много времени на штатную втулку от ВАЗ 2110, некоторые автовладельцы заказывают палец ручки КПП, которая сделана из полиуретана – вибрации с подобной втулкой пропадают практически полностью.

Естественно, все представленные выше способы действенны, но их можно назвать полумерами, сама причина кроется глубже. Это может быть тяга коробки передач или мотор – лишь выявив и ликвидировав главную причину можно не переживать по поводу состояния вашего авто.

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;
  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;
  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Устройство

Как уже было сказано, кулиса соединяет шток и рычаг КПП. Именно шток уже соединяется с КПП. Она расположена снизу автомобиля непосредственно под рычагом КПП.

На самом деле это кулиса, которая соединяет ручки КПП, и шток редко приходит в негодность, но все-таки это происходит. Сломаться она может по нескольким причинам, основной из которых считается попадание грязи, пыли или влаги в механизм. Второстепенной причиной уже считается то, что устройство не смазывается должным образом, из-за чего заклинивает или просто выходит из строя.

Разобравшись с тем, что такое кулиса, можно определить для себя то, что они бывают нескольких видов. Перед тем как разбирать виды следует учесть, что универсального такого устройства не существует. Происходит это потому, что производители автомобилей пытаются сделать свои машины все удобнее и комфортнее. Несмотря на то, что существует неопределенное множество разновидностей этого механизма, есть такие агрегаты, которые не изменяются во всех видах устройства.

  • Главное, без чего не обойтись, это, конечно же, без ручки КПП, она есть совершенно в любом автомобиле. Бывают такие машины, в которых ручки КПП находится не между передними сиденьями, а на рулевой колонке или еще где-то.
  • Второе, что есть в каждой системе, — это система тяги во время переключения передач.
  • Третьим устройством считается фиксатор пальца вилки системы, которая выбирает скорость и сам палец.
  • Четвертым элементом считается вилка этого механизма.

Существует два вида кулис, которые соединяют рукоятку КПП и шток, это длинноходные и короткоходные. Принципиальной разницы между ними нет. Отличие лишь в скорости переключение передач. У длинноходной кулисы скорость переключения больше, чем у второго вида. Различие в скорости тоже несущественные, всего несколько долей секунды. Поэтому короткоходные кулисы чаще всего устанавливают на спортивные автомобили. Некоторые водители ошибочно думают, что от вида кулисы зависит динамика автомобиля, следует учесть, что от этого механизма никак не зависит динамика хода автомобиля.

Устройство и схема переключения

Устройство и схема переключения передач МАЗа зависит от модели коробки передач. Выделяют 5-ти ступенчатую, 8-ми ступенчатую и 9-ти ступенчатую коробку.

5 ступенчатая

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:

  • первичный, вторичный и промежуточный вал;
  • вращающийся подшипник;
  • шестерни;
  • картер, переключатель и задняя крышка;
  • крепежные элементы;
  • емкость для масляной жидкости.

Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством. Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.

8 ступенчатая

Устройство восьмиступенчататой коробки (КПП-202) включает в себя:

  • картер;
  • подвижные шестерни;
  • вал промежуточного типа;
  • шестерни постоянного зацепления;
  • ведущий вал;
  • шлицы;
  • венец зубчатого типа;
  • крышку;
  • ведомый вал;
  • блок шестерен заднего хода;
  • осевой механизм реверса.

После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.

Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.

9 ступенчатая

В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:

  • картер сцепного устройства;
  • прокладка;
  • вилка переключения скоростей;
  • правый вал;
  • шайба шестерни реверса;
  • ленивая шестерня заднего хода;
  • роликовый подшипник вала промежуточного типа;
  • крепежные болты и гайки;
  • пружинная шайба;
  • уплотнительное кольцо;
  • стопорное кольцо;
  • игольчатый подшипник;
  • втулка вилки механизма сцепления.

Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.

Расположение устройства и характеристики

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

  • Установить рычаг в нейтральное положение.
  • После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
  • Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
  • Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.

  • Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
  • Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Установка устройства на ВАЗ 2107

После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.

Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.

После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.

Самостоятельный тюнинг рукоятки

Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.

Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.

При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.

Процедуры снятия и монтажа рычага

Особенности разборки и установки рычага зависят от
марки и модели конкретного автомобиля. Процесс несложный – если знать, что
именно нужно делать.

Вот как снять рычаг
коробки передач и установить новый на примере автомобиля Land Cruiser:

Рычаг переводится в режим
«нейтраль».
Демонтируется панель с
подстаканником. Для этого ее нужно аккуратно потянуть. Фиксация
осуществляется с помощью клипс, поэтому снять панель легко.
Отсоединяется клемма кнопки
start / power.
Откручиваются саморезы,
фиксирующие ручку КП со стороны лобового стекла.
Теперь рычаг снимается, но
не до конца, так как его продолжают удерживать два провода. Их необходимо
перекусить в такой точке, где будет удобнее наживлять провода от нового
рычага.
Установка
детали проводится в обратной последовательности

Важно не перепутать
провода в процессе подсоединения. В противном случае придется разбирать
все по новой и правильно состыковывать проводку.

Большая часть рычагов (так называемая классика)
демонтируется / монтируется по следующим алгоритмам:

Демонтаж рычага:

  1. Демонтируется консоль,
    рычаг переводится в режим «нейтраль».
  2. Декоративный чехол рычага
    убирается в верхнее положение, но не снимается.
  3. Точно так же сдвигается в
    верхнюю точку и основной чехол (так называемый пыльник).
  4. Затем необходимо сдвинуть рычаг
    вниз и при помощи отвертки заклинить запорную втулку.
  5. После этого запорная втулка
    отводится от рычага, стержень рычага снимается.
  6. Втулку следует внимательно
    осмотреть. Если на ней имеются повреждения, деталь деформирована или
    утратила эластичность, то ее придется заменить на новую. Степень вибрации
    КПП напрямую зависит от состояния запорной втулки. Извлечь старую деталь
    можно, воспользовавшись проволочным крючком или подцепив отверткой.
  7. То же касается
    дистанционной и упругой втулки. При наличии вибраций или прокручивания
    достаточно поменять расходники на новые.

Упругая втулка рычага переключения АКПП

Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Многие водители в процессе эксплуатации ТС рано или поздно сталкиваются с различными неисправностями автомобиля. Что касается коробки передач, кроме самой КПП, с пробегом нередко внимания требует кулиса коробки передач, особенно в случае с МКПП.

На практике кулиса АКПП также может  работать со сбоями, однако именно на механике кулиса  МКПП выходит из строя заметно чаще. Далее мы поговорим о том, что такое кулиса в коробке передач, как работает механизм, а также какие неисправности кулисы КПП обычно встречаются.

Кулиса коробки передач: устройство и принцип работы

Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.

При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.

Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.

Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:

  • рычаг КПП;
  • тяга передач;
  • вилка и палец вилки;
  • сальник вилки;
  • фиксатор сальника;

Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.

Среди основных проблем стоит выделить:

  • люфты рычага переключения передач;
  • затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
  • стук или хруст при работе рычагом;
  • передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);

Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.

В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка,  замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.

Регулировка кулисы КПП

Как правило, при возникновении тех или иных проблем с КПП и переключением передач, необходимо начать с регулировки кулисы. Указанная регулировка кулисы является штатной операцией, не требующей особых денежных затрат.

  1. На начальном этапе следует убедиться, что кулиса рабочая, то есть узел может иметь определенную выработку, но при этом должна сохраняться его полная функциональность.
  2. Далее автомобиль следует загнать на яму или поднять на подъемнике, поставить на ручник, под колеса при необходимости подставляются противооткатные упоры.
  3. Теперь можно переходить к чистке кулисы. Двигатель должен быть заглушен. Кулису КПП нужно почистить от грязи, затем смазать кулису подходящей смазкой.
  4. Регулировку кулисы можно провести по задней передаче. Чтобы отрегулировать кулису по задней передаче, сначала на ней нужно ослабить хомут, затем перевести рычаг коробки в положение, когда задняя включается лучше всего. Теперь хомут можно затянуть.

Добавим, что выше были приведены общие рекомендации касательно регулировки кулисы. На разных авто могут возникать определенные отличия. Чтобы выполнить работу качественно, необходимо заранее изучить мануал для конкретной модели.

Подведем итоги

Как видно, кулиса МКПП постоянно подвергается различным нагрузкам, на нее оказывают влияние внешние факторы и т.д. По этой причине даже такой относительно простой и достаточно надежный механизм требует выполнения периодических работ по очистке, смазке и регулировке.

Если же регулировка не дает желаемого результата, тогда потребуется менять отдельные элементы в конструкции или заменить весь механизм в сборе. При этом нередко только замена кулисы позволяет добиться мягкости хода рычага КПП и одновременно четкости включения передач.

Как снять рычаг КПП

Для снятия рычага потребуется не сильно широкая плоская отвертка, а в некоторых случаях и гаечные ключи на 13 и на 10, крестовидная отвертка (например, когда требуется снять рычаг КПП ВАЗ 2110). Порядок действий практически одинаков для большинства автомобилей. Первые два пункта выполняются в любом случае:

Далее возможны варианты, в зависимости от марки и модели машины. На примере ВАЗ 2110, придется сделать следующее:

  1. Соответствующими ключами нужно открутить гайки, крепящие рычаг к кулисе. Затем при помощи крестовидной отвертки выкрутить винт, соединяющий рычаг КПП и направляющую.
  2. Прижать рычаг до упора вправо, чтобы можно было извлечь болт и направляющую.
  3. Снять стопорное кольцо с шаровой опоры и вытянуть рычаг. При этом его можно немного проворачивать, чтобы было легче тянуть.

При более простой схеме соединения рычага с кулисой гаечные ключи не потребуются. После первых трех общих действий необходимо у самого основания рычага просто поддеть плоской отверткой замочную втулку в верхней ее части и опустить вниз. Затем рычаг коробки передач можно вытащить. Установка рычага КПП на свое место производится в обратном порядке.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
