Выбор сцепления на ГАЗель

Рейтинг лучших производителей сцепления. Как выбрать, преимущества и недостатки

Сцепление – это особый механизм, отвечающий за кратковременное разъединение с последующим плавным соединением коробки передач с коленвалом двигателя. Эти процессы особенно важны во время начала движения, а также при переключении передач во время езды. Определиться какое сцепление поставить лучше на автомобиль довольно сложно, так как сегодня рынок предлагает огромный выбор механизмов от различных производителей. Для того чтобы сделать правильный выбор, следует учитывать много факторов и разбираться в нынешней рыночной ситуации. Поэтому, чтобы облегчить процесс, мы собрали для Вас ТОП-10 лучших производителей данного узла.

На что следует обращать внимание при выборе сцепления ТОП 10 лучших производителей сцепления Сцепление Valeo Сцепление Sachs Сцепление LUK Сцепление Hola Сцепление Fenox Сцепление Kraft Сцепление «ВазИнтерСервис» Сцепление STARCO Сцепление AMD Сцепление Exedy Заключение

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

• педаль западает, когда начинается движение машины;
• во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
• слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль?

Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

1. Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
2. Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
3. Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

А вот установка немного отличается от того процесса, который показан в инструкции:

1. Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
2. Наживите болты буквально на пару оборотов, но не затягивайте!
3. Аккуратно начинайте насаживать первичный вал на шлицы в диске.
4. Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
5. После этого можно ставить КПП и затягивать на ней болты.

Конструкция диска сцепления и его назначение

Диск сцепления обеспечивает плавность движения автомобиля, которое достигается благодаря проскальзыванию непрерывно крутящегося ведущего диска. Который присоединен к коленвалу по отношению к ведомому диску, и соединен с трансмиссией с помощью шлица. Боковая сторона кожуха оснащена тремя прямоугольными выемками, размещенными равномерно. В выемки вплотную заходят ступицы ведомого диска. Благодаря такой конструкции, крутящее усилие воздействует на диск, и когда сцепление активируется, он перемещается по отношению к оси.

В пространстве между кожухом сцепления и элементом ведомого диска расположены пружины парами (всего 9 пар). Для того, чтобы защитить пружину от перенагрева (когда машина пробуксовывает), установлены специальные асбестовые фрикционные накладки. Весь узел сцепления состоит из:

• маховика;
• ведомого диска сцепления;
• корзины сцепления (нажимного диска);
• выжимного подшипника с муфтой

Рекомендации

Рекомендуем Вам при замене диска сцепления использовать следующую хитрость. Поставьте маленькие точечки качественного клея на плоскость нажимного диска, а затем положите диск сцепления. При этом пружины диска должны лежать в положении «от себя». Затем выравняйте его.

Закончите монтаж подобным способом включением передачи и выжиманием сцепления. Как и любой ремонт, рекомендуем Вам не затягивать с заменой диска сцепления, если это требуется. Неисправность устраненная сразу — прямой путь к безопасному движению, и меньшим материальным затратам.

Выбор

Когда мне нужно подобрать сцепление для какой-либо мощной машины «на пятерку», то мой алгоритм выбора следующий. Если это азиатский или японский автомобиль – производитель Exedy (дочка Aisin), америкос – Clutch Masters или Tilton, европеец – Sachs или Luk. Как правило, сцепления данных фирм сделаны с запасом, по перевариванию крутящего момента. Сцепление змз я выбрал «Саксовское», артикул 3000951401. Технических характеристик данного сцепления в русском интернете почти не найти, поэтому мне проще было написать производителю. Ответ был достаточно краткий: передаваемый момент 270-280 Hm, с коэффициентом запаса 1,3-1,4. Что показала практика, сцепление держит без «проскальзывания» мощность двигателя 180-190 лошадок. Этого вполне хватает для среднего тюнинга двигателя. Данный комплект сцепления рекомендую брать оригинальное, сделанное в Словении. Но только не в «русских коробочках», чтобы на них не было написано. В интернете и на форумах часто спорят про пластиковые выжимные подшипники. Мое мнение следующее: производитель, производителю рознь. И если на сцеплениях Valeo, мне неоднократно встречался расправленный выжимной, то на сцепление Sachs ни разу. Из русских производителей могу отметить сцепление ТАЯ. Очень неплохая работа. Минус: ценообразование вплотную приближается к брендам хай-класса.

Как заменить и отрегулировать рабочий цилиндр на Газель?

При всех плюсах сцепление на газель оставляет желать лучшего – это настоящая головная боль для каждого владельца. Ввиду несовершенства данного узла, не отличающего долговечностью и надежностью, приходится частенько его заменять, ремонтировать или регулировать.

Радует здесь лишь то, что стоимость нового рабочего цилиндра сцепления не велика, а в ремонте нет ничего сложного: снимают рабочий цилиндр, разбирают, производится замена элемента и всё устанавливается обратно.

Если же проблемно не полностью всё сцепление на газель, а дело в каких-то элементах цилиндра, то, к примеру, заменить диск не составит особого труда.

Газель Бизнес

Но перед этим лучше всё же подумать, почему тот же диск сцепления сгорает и как в следующий раз этого избежать. Многие автомобилисты в ненастную зимнюю погоду садятся в сугроб и делают большую ошибку, упирая в пол педаль газа и спаливая тем самым диск сцепления.

А ведь можно было просто подложить ветки под колеса. Летом тоже частенько слышишь сумасшедший визг шин – привычка газовать с места? А как итог – сгоревший диск сцепления. Да при том диск так сгорает, что металл синеет, что первый признак его хрупкости и тонкости.

Конечно же, о нормальном сцеплении здесь не может быть и речи.

Замена диска производится следующим образом:

• отсоединяется от коробки переключения передач карданный вал;
• снимается коробка передач;
• отворачивается и снимается картер сцепления;
• отворачивается 6 болтов, снимается корзина сцепления и диск;
• устанавливается новый диск, используя центрирующую вставку;
• собирается всё в обратной последовательности (на диск устанавливается корзина, затягиваются болты, ставится картер, снова затягиваются болты и т.д.).
• система прокачивается.

Чтобы удобно было диагностировать и ремонтировать сцепление на газель, машину лучше загнать на эстакаду, подъемник или смотровую яму. Также придвиньте ближе гаечный ключ на 17, отвёртки и торцевые головки на 10 и на 13.

Рабочий цилиндр сцепления Газель

Замена рабочего цилиндра сцепления

Перед тем как снять рабочий цилиндр на ГАЗели следует шприцом выкачать гидравлическую жидкость, а ещё для удобства убрать расширительный бачок. Далее:

• с помощью головки на 10 нужно открутить гайки, закрепляющие бочок сцепления (откуда была ранее откачена жидкость) и снять шланг;
• отсоединяется алюминиевая трубка, которая соединяет главный цилиндр, откручиваются головкой на 13 две гайки, закрепляющие главный цилиндр, вынимаем его;
• 17-м ключом отсоединяем шланг, связывающий рабочий цилиндр сцепления, также выкручиваем 2 закрепляющие гайки головкой на 13 и вынимаем рабочий цилиндр;

После демонтажа рабочий цилиндр осматривается на наличие повреждений и по возможности ремонтируем: разбирается сцепление на газель, меняются старые манжеты на новые и устанавливается новый пыльник.

Если ремонт невозможен, покупается новый рабочий цилиндр, на который накручивается гайку при том же расстоянии, что был на старой детали.

Собирается сцепление на газель в обратной последовательности, не забывая сменить также алюминиевые трубки и в итоге прокачать как следует систему.

Цилиндр выключения сцепления на Газель

Прокачивают рабочий и главный цилиндры производят следующим образом:

• заливают тормозную жидкость в бачок до краев и отворачивают до конца штуцер;
• нажимают 4-5 раз на педаль сцепления (чтобы по системе трубок пошла жидкость) и фиксируют её;
• штуцер закручивают, вновь выжимают педаль 4-5 раз, фиксируют её в выжатом положении;
• на штуцер одевают трубку и опускают в бутылку, куда налита тормозная жидкость, откручивают штуцер для спуска воздуха;
• повторяю все шаги снова и снова, пока в системе практически не останется воздуха;
• при необходимости подливают в бачок тормозную жидкость.

Сцепление на газель нуждается в замене гидравлической жидкости как минимум 1 раз в 2 года, ведь она гидроскопична, что служит образованию ржавчины в системе.

Важно! Всегда лучше предупредить аварию из-за неисправных деталей, так что лучше чаще осматривать и вовремя поменять, по вашему мнению, не совсем правильно работающие рабочий и главный цилиндры, чтобы на трассе машина резко не вышла из строя. Тем более мелкий ремонт сможет провести каждый новичок, потратив на работу от силы часа 2. После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления

После того как произведена замена или отремонтировали рабочий и главный цилиндры сцепления, не забываем отрегулировать педаль сцепления.

Сцепление уаз патриот

В интернете куча споров на предмет, чем отличается сцепление уаз патриот, от комплектов для волги или газели. По большом счет отличие только одно – выжимная муфта или выжимной подшипник, кому как больше нравится. На волгах и газелях он короткий, на патриоте – длинный. Если вы покупаете данный комплект на волгу или газель, вам больше ничего не надо, если вы меняете сцепление уаз патриот, то надо добавить высокий выжимной подшипник. Уже очень на многих машинах я опробовал муфту ТАЯ. Сделана с запасом как по прочности, так и по теплоемкости. Вся металлическая, что очень нравится «русскому водителю» и механику.

Как правильно выбрать

Грамотный подбор в 2020 году начинается с изучения предложений производителей. Определить какое сцепление лучше поставить на ВАЗ поможет знание нескольких факторов.

1. Точная модификация автомобиля. От разновидности машины зависит комплектация набора сцепления и его физические параметры.
2. Предполагаемый ценовой диапазон. В зависимости от желаемой стоимости, пользователь может сориентироваться по фирмам. Важным фактором считается конечный ценник – не стоит рассчитывать на самую дешевую модель.
3. Способ эксплуатации машины. При умеренной езде в нормальных условиях, даже простая модификация диска и приводов будет служить достаточно долго. Если же авто применяется в гоночном режиме или при критических перегрузках с частыми переключениями (также сюда относятся учебные машины) – следует покупать высококачественные изделия с большим запасом прочности.

При учете всех параметров, автомобилист может правильно выбрать необходимую модель сцепления и установить ее на свой автомобиль.

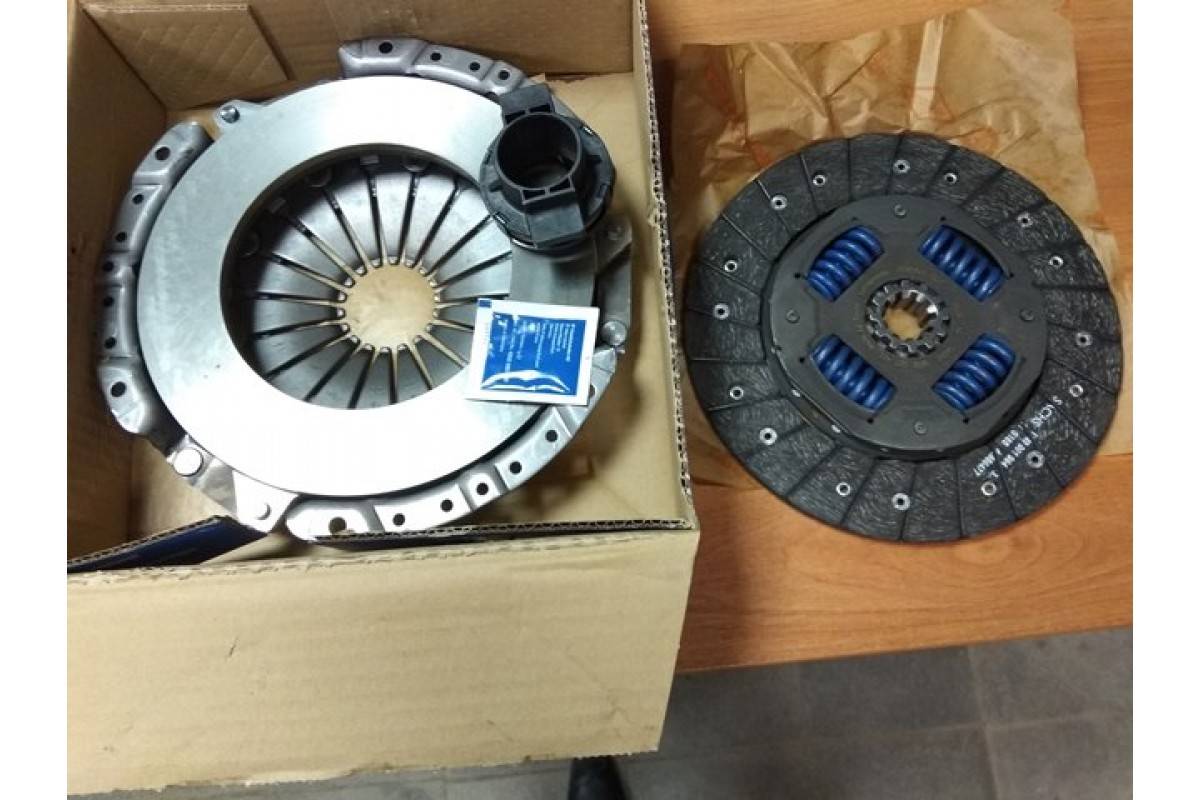

Комплект сцепления ГАЗель: особенности

Начнем с того, что сцепление представляет собой важный элемент в устройстве трансмиссии автомобиля. Сцепление «связывает» двигатель и коробку передач, именно через данный механизм происходит передача крутящего момента от ДВС на КПП.

При этом сцепление имеет ограниченный срок службы, на который также сильно влияют условия эксплуатации и нагрузки. Как правило, сцепление не всегда изнашивается целиком. На деле, часто выходят из строя отдельные составные элементы (выжимной подшипник, ведомый диск сцепления, корзина).

С учетом того, что Газель часто подвергается большим нагрузкам, в данном случае к выбору сцепления нужно подходить с большой долей ответственности. Перед тем как ответить на вопрос, какое сцепление на Газель лучше выбрать, разберем основные элементы данного механизма, их назначение, принцип работы и особенности.

На Газели установлено диафрагменное сцепление. Корзина сцепления является основой. От ее качества и работоспособности напрямую зависит исправность всего сцепления. Если просто, корзина взаимодействует с маховиком двигателя. Другими словами, она отвечает за включение сцепления и его выключение в момент переключения передач.

Корзина представляет собой блок, куда входит нажимной диск, диафрагменная пружина, а также кожух. Кожух с одной стороны контактирует с маховиком, а с другой с выжимным подшипником (при помощи возвратной пружины). Простыми словами, корзина соединяет ведомый диск сцепления и маховик.

Лепестки (диафрагменная пружина) корзины в кожухе отвечают за плавность работы сцепления. Без нагрузки такая пружина по форме напоминает усеченный конус с радиальными прорезями, которые расходятся по направлению от внутреннего края пружины.

Указанные прорези и формируют так называемые лепестки (зачастую их 18). Каждый лепесток является упругим выжимным рычагом. Благодаря тому, что лепестков много и они широкие, появляется должна упругость.

Ведомый диск сцепления, с учетом того, что на Газели стоит диафрагменное сцепление, в диаметре может быть 225-240 мм. Кстати, диафрагменное сцепление имеет много плюсов по сравнению с рычажным (меньше вес, проще конструкция, постоянная передача крутящего момента даже при изношенных фрикционных накладках). Также наличие диафрагменной пружины предполагает меньшее усилие для отключения сцепления.

Между нажимным диском и кожухом находятся пружины, которые прижимают нажимной диск к ведомому, а ведомый диск к маховику ДВС. Благодаря тому, что между ведущим и ведомым диском возникает трение, крутящий момент передается от маховика через сцепление на КПП.

Так вот, эффективность передачи момента зависит от того, насколько упругими будут пружины. На Газели пружин может быть от 6 до 28. Их количество и упругость влияет на мягкость работы сцепления. Пружины изготавливаются из закаленной стали, прошедшей особую термическую обработку.

Вернемся к ведомому диску. Указанный диск имеет на рабочей поверхности фрикционные накладки, которые имеют однородный состав. Такая поверхность позволяет исключить различные дефекты (сколы, растрескивание, неровности и шероховатости)

Также важно осматривать и качество клепки (как мелкие заклепки ведомого диска с накладками, так и крупные клепки пластин демпфера). Все заклепки должны быть одинаковыми, расположенными в строго определенном порядке относительно края. Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п

Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий

Не допускаются даже малейшие смещения, люфт демпферных пластин, шатание фрикционных накладок и т.п. Не допускаются и люфты пружин в демпфере. В итоге, все детали сцепления должны быть выполнены без задиров и шероховатостей, качество изготовления не должно вызывать нареканий.

Специалисты отдельно указывают, что при осмотре перед покупкой также следует обращать внимание на то, есть ли маркировка на демпферной пластине. Указанная лазерная маркировка наносится не всегда (ее отсутствие не во всех случаях говорит о том, что изделие не оригинальное) однако наличие четко указывает на то, что деталь оригинальная. Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму

Исключением являются только точные копии-подделки, которые, к сожалению, также встречаются и могут иметь голограмму.

Устройство сцепления ГАЗ-31029

Основными частями сцепления являются нажимной (ведущий) диск в сборе с корзиной (в которой смонтирован нажимной механизм с пружинами и механизм выключения сцепления), фрикционная накладка на маховик и ведомый диск. Корзина вместе с нажимным диском образует ведущий диск, который с помощью болтов монтируется на маховике, то есть, вся эта конструкция вращается вместе с маховиком.

Корзина с диафрагменной пружиной устроена крайне просто. Это чашеобразный корпус, в котором установлена коническая плоская пружина, выполненная в виде сходящихся к центру лепестков. По периферии диафрагма закреплена с нажимным диском, и при этом она выступает в роли рычага — при нажатии на центральную части диафрагмы, лепестки движутся вниз, а периферия, напротив, поднимается, обеспечивая и подъем нажимного диска.

Рычажная (лапчатая) корзина устроена несколько сложнее. По ее периферии расположено девять пар цилиндрических пружин, которые в нормальном состоянии обеспечивают прижатие нажимного диска к ведомому диску и маховику. Также в корзине установлено три рычага оттяжки нажимного диска, их лапки сходятся к центру корзины. Рычаги одновременно соединены с корзиной и с нажимным диском, причем таким образом, чтобы при нажатии на их лапки происходила оттяжка (подъем) диска и выключение сцепления.

Ведомый диск расположен между маховиком и нажимным диском, его ступица имеет шлицевое соединение с первичным валом коробки передач, который пропущен через центральное отверстие в корзине. Сам ведомый диск — это составная конструкция. Основу диска составляет ступица, зажатая между двумя стальными дисками. На периферии дисков с обеих сторон закреплены фрикционные накладки с отформованными канавками (24 штуки), обеспечивающими удаление продуктов износа и отвод тепла. В специально предусмотренные прямоугольные окна в дисках и ступице вставлены пружины, демпфирующие крутильные колебания. Как раз через эти пружины передается усилие от дисков на ступицу, поэтому торможение всего диска (и КПП) происходит плавно, без ударов.

Со стороны коробки располагается выжимной подшипник (муфта), упирающийся в лепестки диафрагменной пружины или в лапки рычагов лапчатой корзины, подшипник соединен с вилкой выключения сцепления. Сама вилка закреплена на картере сцепления, который закрывает весь узел. С внешней стороны вилка соединена с приводом сцепления.

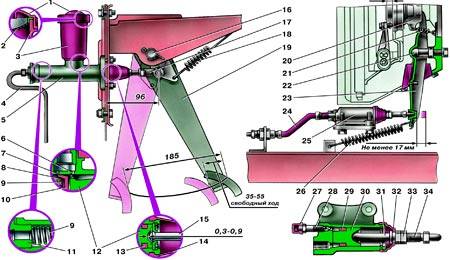

Привод сцепления состоит из педали, главного цилиндра, рабочего цилиндра, трубопровода и вилки. Принцип действия системы предельно прост: при нажатии на педаль жидкость в главном цилиндре сжимается, в результате в системе повышается давление, это давление заставляет перемещаться поршень и шток рабочего цилиндра сцепления (РЦС), который и толкает вилку сцепления. То есть, здесь используется тот же принцип, что и в тормозной системе (да и используется та же тормозная жидкость).

Таким образом, по своей конструкции сцепление ГАЗ-31029 аналогично сцеплению других отечественных автомобилей. И для него характерны все «болезни» сцеплений данного типа. Но в абсолютном большинстве случаев при любой неисправности (только если проблема не в приводе) сцепление необходимо разбирать и производить замену определенных деталей.

Сцепление Газель какое выбрать

Сцепления на Камаз Сегодня в продаже можно встретить изделия различных производителей. При этом одни комплекты сцепления отличаются мягкостью и плавность, но могут иметь меньший срок службы, а другие работают более жестко, но лучше справляются с нагрузками и ходят дольше.

Прежде всего, на комфорт влияет количество демпферных пружин (оказывают влияние на угловую жесткость). Водитель получает возможность подобрать сцепление с учетом жесткости, которая характерна для того или иного пакета сцепления в зависимости от производителя.

Разные производители самостоятельно определяют количество пружин. Также может отличаться материал изготовления фрикционных накладок, имеются уникальные особенности изготовления выжимного подшипника и т.д.

Если говорить о самих фирмах-изготовителях сцепления, лидерами рынка принято считать SACHS, LUK и VALEO. Сцепление Sасhs традиционно считается надежным и выносливым, однако некоторые жалуются на излишнюю жесткость.

Компания LUK славится корзинами высокого качества, что позволяет полноценно передавать крутящий момент и обеспечить достаточную мягкость работы механизма. Сцепление VALEO отличается мягкостью, комфорт высокий, однако несколько снижен ресурс.

Если отдельно учитывать особенности эксплуатации автомобиля, а также обращать внимание на характеристики и конструкцию того или иного комплекта сцепления, удается без особого труда подобрать наиболее подходящее решение. Еще добавим, что при проектировании узла сцепления ведущие мировые производители отдельно учитывают мощность ДВС, особенности работы коробки, редуктора ведущего моста и т.д. При этом более дешевые аналоги неизвестных изготовителей могут иметь как значительно худшее качество, так и изготавливаться без учета определенных характеристик и показателей

При этом более дешевые аналоги неизвестных изготовителей могут иметь как значительно худшее качество, так и изготавливаться без учета определенных характеристик и показателей

Еще добавим, что при проектировании узла сцепления ведущие мировые производители отдельно учитывают мощность ДВС, особенности работы коробки, редуктора ведущего моста и т.д. При этом более дешевые аналоги неизвестных изготовителей могут иметь как значительно худшее качество, так и изготавливаться без учета определенных характеристик и показателей.

По этой причине лучше выбирать сцепление известных брендов даже с учетом высокой стоимости. В противном случае механизм может выйти из строя, например, уже через 15-20 тыс. км., а не через 80-90 тысяч.

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

1. Отсоединить в салоне толкатель от педали сцепления, отвернув гайку 1 и вынув ось 2 толкателя с двумя пластмассовыми втулками.

Отсоединить возвратную пружину 5 от педали.

Вынуть шплинт 3, отвернуть гайку 4 крепления педали на оси и снять педаль с двумя втулками в сборе.

2. При необходимости снять накладку площадки педали.

Осмотр и дефектовка деталей педали сцепления

1. Втулки не должны иметь механических повреждений. Односторонний износ втулок показывает, что в педальном узле имеется недопустимый люфт, который в свою очередь влияет на полный ход педали.

Дефектные детали заменить.

2. Если возвратная пружина потеряла упругость, т.е. педаль сцепления в свободном состоянии не доходит до ограничителя, пружину заменить.

3. В случае значительного износа рисунка накладки площадки педали сцепления ее рекомендуется заменить.

Установка

Устанавливают педаль сцепления в порядке, обратном снятию. При этом необходимо смазать тонким слоем графитовой смазки поверхности трения втулок и оси.

https://youtube.com/watch?v=Eg5BETyYxZ8

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.

Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом. ” alt=””> ” alt=””>

Замена дисков сцепления необходима при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или “осадку” пружины.

Повышенный шум при выключении сцепления, рывки при работе сцепления также указывает на износ дисков сцепления и выжимного подшипника.

При замене дисков сцепления нужно заменять полностью комплект сцепления.

Устанавливаем автомобиль на смотровую канаву или подъемник.

Выкручиваем два болта крепления и снимаем крышку технологического лючка на картере сцепления

Выводим выжимной подшипник из зацепления с вилкой

Выкручиваем болт крепления рамки чехла вилки выключения сцепления

Снимаем вилку вместе с рамкой и чехлом

Выкручиваем расположенные по кругу двенадцать болтов крепления картера сцепления к блоку цилиндров и снимаем картер (“колокол”)

Одним болтом закреплен массовый провод, соединяющий кузов с силовой установкой

Проворачивая коленчатый вал, выкручиваем шесть болтов крепления нажимного диска сцепления к маховику

Снимаем нажимной и ведомый диск

В маховик запрессован опорный подшипник первичного вала КПП

При снятии сцепления обращаем внимание на состояние этого подшипника. При неудовлетворительном состоянии подшипник заменяем. При неудовлетворительном состоянии подшипник заменяем

При неудовлетворительном состоянии подшипник заменяем.

Для уменьшения вибраций двигателя из-за дисбаланса деталей сцепления на заводе коленчатый вал балансируют в сборе с нажимным диском.

Если сцепление снимают не для замены, то при установке обратите внимание на совпадение меток на нажимном диске «А» (круглая метка на кожухе) и маховике «Б» (углубление)

Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач.

При необходимости устраните причины заедания или замените дефектные детали.

Проверьте легкость вращения подшипника выключения сцепления и отсутствие люфта на муфте.

При малейших признаках неисправности (повышенный шум, заедание тел качения, люфт) замените подшипник в сборе с муфтой.

Ведомый диск нужно устанавливать так, чтобы выступающая часть ступицы была обращена в сторону нажимного диска.

Устанавливаем сначала ведомый диск с помощью оправки.

После этого устанавливаем ведущий диск (корзину) и вворачиваем болты крепления ведущего диска к маховику.

Болты заворачиваем равномерно по одному обороту каждый, переходя от болта к болту по диаметру.

Снимаем оправку и устанавливаем коробку передач.

Устанавливаем все детали в обратной последовательности.

Момент затяжки болтов нажимного диска 20 – 29 Нм.

Автомобиль ГАЗель является достаточно распространенным на территории СНГ типом коммерческого транспорта. С учетом того, что условия эксплуатации машин данного типа обычно предполагают большие нагрузки, одним из первых из строя зачастую выходит сцепление.

При этом для замены важно подбирать сцепление Газель, которое имеет большой ресурс, отличается надежностью, а также обеспечивает необходимую плавность при переключениях передач с одновременной качественной передачей крутящего момента от двигателя на трансмиссию

Далее мы рассмотрим, какой комплект сцепления Газель лучше выбрать, а также на что обращать внимание, если нужно подобрать диск сцепления на Газель, необходима корзина сцепления Газель и т.д. Читайте в этой статье. Читайте в этой статье

Читайте в этой статье

Как заменить сцепление

Прежде чем приступать к монтажу всего модуля, рекомендуем смазать зазор подшипника первичного вала. А затем пройтись по всей площади чистой материей. И лишь затем начинать монтировать элементы блока в обратном порядке.

Обратите внимание. Выступающая часть диска, должна быть обращена к корзине при монтаже. Кожух и маховик соединяются согласно нанесенной заблаговременно разметке

Маркировка исключает возможное разбалансирование

Кожух и маховик соединяются согласно нанесенной заблаговременно разметке. Маркировка исключает возможное разбалансирование.

Обращаем внимание на ось коленчатого вала. Относительно этой оси центрируем ведомый диск. Рекомендуем Вам использовать специально предназначенное для этого центрирующую оправку, легко извлекаемую по окончании сборки

Крепежные болты затягивайте равномерно и поочередно. Т.о. Вы избежите сдвигания кожуха

Рекомендуем Вам использовать специально предназначенное для этого центрирующую оправку, легко извлекаемую по окончании сборки. Крепежные болты затягивайте равномерно и поочередно. Т.о. Вы избежите сдвигания кожуха.

В чем плюсы и минусы подделки и оригинала

Если мы говорим об оригинале, то это сцепление, которое изготавливается на брендовом производстве. Отсюда высокие качественные и эксплуатационные характеристики: длительный срок работы, лёгкость установки (не нужно ничего подкручивать, подпиливать), работа в правильном режиме и без сбоев.

Что касается поддельных сцеплений, то давайте подумаем, насколько можно верить в хорошую работу изделий, которые изготовлены с нарушением технологии производства и из сырья низкого качества? Часто из-за использования таких деталей, возникают проблемы уже при их установке, но, главное, – поддельное сцепление быстрее выходит со строя. Почему? Часто повторяющийся резкий разгон негативно влияет и на работу дисков, и на трос сцепления. Он повреждается в 2-3 раза быстрее, чем оригинальный.

Замена диска сцепления

Неисправности ведомого диска сопровождаются пробуксовкой сцепления и проявляются наличием характерного запаха гари в процессе увеличения оборотов, медленным разгоном. А также повышенными вибрациями и увеличением свободного хода педали сцепления.

Материалы, инструменты, ход замены

Работы осуществляются при наличии смотровой ямы или эстакады, которую можно при необходимости заменить лебёдкой или домкратом для подъёма передней части автомобиля. Также потребуется приготовить новый диск сцепления, набор гаечных ключей и фонарик. При наличии гидравлического привода сцепления следует приобрести тормозную жидкость.

Этапы замены:

• в зависимости от конструкционных особенностей транспортного средства снимается стартер, резонатор, карданный вал и выпускной коллектор;
• демонтируется коробка передач для облегчения доступа к корзине сцепления;
• снимается крышка корзины и заменяется диск.

Рекомендуется выполнить также проверку состояния выжимного подшипника и его замену при необходимости. Диск устанавливается с центрированием и хорошим затягиванием болтов корзины, что предотвратит образование вибрации при работе транспортного средства. После сборки проверяется уровень тормозной жидкости внутри системы.

Подведем итоги

Как видно, сцепление Газель (Бизнес, Классик и т.п.), должно быть качественным и надежным, при этом обеспечивать достаточный уровень комфорта при эксплуатации автомобиля.

Напоследок отметим, что также важно приобретать только оригинальные изделия известных производителей, так как дешевые комплекты или подделки под оригинал отличаются плохим качеством работы и небольшим сроком службы, особенно на таких нагруженных машинах, как Газель

Масло в коробку передач ГАЗель: когда менять, выбор трансмиссионного масла в КПП Газель, замена масла в коробке ГАЗели. Полезные советы и рекомендации.

Механическая коробка передач на автомобиле ГАЗель: устройство, основные неисправности и признаки неполадок. Ремонт КПП Газель, советы и рекомендации.

Установка японского двигателя и коробки автомат на ГАЗель: на что обратить внимание при замене агрегатов. Мощность двигателя, АКПП или «механика», советы. ГАЗель Next с дизельным двигателем: характеристики, сильные и слабые стороны дизеля Cummins

Модернизированный 150-сильный дизель на ГАЗель Некст

ГАЗель Next с дизельным двигателем: характеристики, сильные и слабые стороны дизеля Cummins. Модернизированный 150-сильный дизель на ГАЗель Некст.

Автоматическая коробка передач на отечественном автомобиле ГАЗель Next: особенности АКПП, преимущества и недостатки автоматической трансмиссии.

Преимущества установки дизельного силового агрегата вместо бензина или ГБО. Выбор подходящего дизеля для ГАЗели и УАЗ (UAZ) на замену бензиновому мотору.

Снятие, проверка состояния и установка компонентов сцепления

Пыль, вырабатываемая в процессе функционирования сцепления и скапливающаяся на поверхности его компонентов может содержать вредный для здоровья асбест. НИ В КОЕМ СЛУЧАЕ не сдувайте пыль с компонентов сцепления сжатым воздухом и не вдыхайте ее. НЕ пользуйтесь для удаления пыли растворителями на нефтяной основе или бензином. Для смывания пыли в приготовленную емкость следует пользоваться составами, предназначенными для чистки тормозных механизмов. После завершения чистки и протирки компонентов сцепления слейте использованный очиститель и сложите грязную ветошь в промаркированную соответствующим образом тару.
