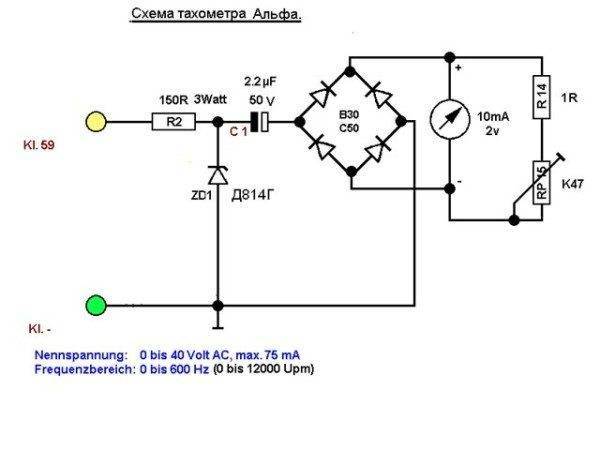

Схема электропроводки мопеда Альфа 72 куб с тахометром
На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию. Ток от аккумуляторной батареи поступает к основным цепям скутера. Тормоза Для регулировки переднего тормоза на диске тормозных колодок установлен упор. Перед началом эксплуатации проверьте затяжку креп-ления всех соединений; наличие масла в коробке передач и топлива в баке; правильность регулировки механизмов переключения передач, сцепления, тормозов; давление воздуха в шинах; натяжение цепи и спиц колес; работу приборов освещения и сигнала.
Если вторая передача не включается, значит свободный конец троса мал. Для этого нужно выключить сцепление, одновременно уменьшить обороты двигателя и включить вторую передачу. Выявление проблем совершается с использованием мультиметра. Запуск двигателя Перед запуском, после длительного перерыва в эксплуатации, включите, первую передачу и прокатите мокик вперед и назад два—три раза, выжав муфту сцепления. Чтобы его открыть, необходимо снять декоративный пластик.
Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо. При смазывании необходимо удалить старую смазку, промыть детали в керосине.
Китайские мопеды
С тех пор он готов к запуску. Оно поступает прямо на свечу, где преобразуется в искру. Элементы цепи зажигания Система зажигания является важным элементом в работе всего скутера. Вилка передняя 1 — болт; 2 — верхний мостик; 3 — пружина; 4 — втулка капроновая; 5 — остов вилки; 6 — втулка; 7 — труба внутренняя; 8 — чехол; 9 — подшипник ; 10 — шайба защитная; 11 — гайка; 12 — контргайка. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Починку камеры производите согласно инструкции, прилагаемой к мотаптечке. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения. Звуковой сигнал Назначение звукового клаксона понятно всем. В процессе эксплуатации тормозные колодки изнашиваются, и тогда тормозной механизм невозможно отрегулировать приведенным выше методом.
Напряжение подается только при включенном замке зажигания. Остальные положения замыкают черно-белый провод из модуля зажигания на массу скутера. Не следует длительное время ездить на первой пере-даче, так как двигатель перегревается, быстро изнашивается и перерасходуется топливо.Ремонт проводки на мопеде Альфа — Repair wiring on moped Alpha
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Особенности электрооборудования
В отличие от отечественных мотоциклов и мопедов, Альфа уже в базовом исполнении имеет ряд преимуществ:
- Электронное 12В зажигание;
- Электрический стартер;
- Электронный тахометр на панели приборов.
Справочно: электронное зажигание обеспечивает беспроблемный пуск двигателя и его устойчивую работу во всех режимах эксплуатации. Простая схема и легкость замены своими руками вышедших из строя компонентов существенно упрощают пользование транспортным средством.
Источники энергии
На мопеде применена схема с аккумуляторным источником электроэнергии. Изготовителем не рекомендуется его эксплуатация без АКБ, а схема электропроводки на мопед Альфа дополнительно оснащена реле-регулятором (см. также схему электропроводки УАЗ 31512).
Шестикатушечный генератор также хорошо справляется со своими обязанностями:
- Поддерживает напряжение во всем диапазоне оборотов двигателя;
- Обеспечивает работу головного света и габаритов во время движения.
Справочно: заводская инструкция не разрешает установку дополнительных осветительных проборов. Также запрещается использовать на мопеде лампы головного света больше указанной в технической документации мощности.
Органы контроля и управления
Наличие информативных приборов делает эксплуатацию мопеда достаточно простой, что и привлекает многих покупателей. Причем, что характерно, достаточно большое количество новичков решается на покупку двухколесного транспортного средства, выбирая именно мопеды Альфа.
Столь же простое управление мопедом также способствует его популярности. Все основные функции транспортного средства вынесены на руль, а их состояние отображается на панели приборов:
- Скоростной режим;
- Обороты двигателя;
- Состояние заряда АКБ;
- Суточный и общий пробег (см. также схему проводки мотоцикла Урал).
Настройка уровня бензина и правильного положения поплавка в камере
Правильно настроенный уровень топлива в поплавковой камере не позволяет свечам промокать, а мотору глохнуть. В камере, где расположены поплавки и жиклеры, имеется клапан, обеспечивающий подачу топлива. Правильное положение поплавков определяет фазу закрытия или открытия клапана и предотвращает перелив топлива в карбюраторе. Положение поплавков изменяется путем легкого подгиба планки крепления.
Фазу закрытия или открытия клапана определяет правильное положение поплавков
Контроль уровня бензина осуществляется на работающем моторе с использованием трубки из прозрачного материала, присоединенной к точке слива и поднятой вверх. Уровень бензина должен быть на несколько миллиметров ниже фланцевого крепления крышки. При недостаточном уровне следует снять крышку и отрегулировать фазу срабатывания иглы, слегка подогнув металлические усики.
Как выглядит скутер?
Модель мотороллера “Сузуки Летс 2” считается одноместной. Но на нем легко могут разместиться два человека. Его стильный внешний вид делает его привлекательным для активных молодых людей. Обтекаемые формы и плавные линии делают его стиль гармоничным и очень современным. В любом транспортном потоке шикарный внешний вид этого скутера всегда притягивает взгляды прохожих и других водителей. Идеально данный мотороллер подходит для девушек.
Спереди скутер защищает водителя от пыли и брызг грязи. Под сидением есть вместительное багажное отделение. А для габаритного груза можно использовать задний багажник. Приборная панель устроена просто. Все приборы имеют крупные шкалы и необходимые индикаторы.
Обслуживание мопеда
Как и всякое транспортное средство, мопеды Альфа нуждаются в регламентных работах, суть которых сводится к:
- Замене деталей и узлов, чей ресурс выработался;
- Настройке и восстановлении заводских параметров работы основных узлов и агрегатов;
- Визуальном осмотре мопеда на предмет выявления поломок.
Китайские двигатели достаточно уверенно «отхаживают» по 20 000 км на наших отечественных ГСМ без поломок и переборки поршневой группы. Главное – своевременно заменять масло, особенно в период обкатки.
Если не эксплуатировать мопед в суровых условиях (зима, кросс по пересеченной местности и т.п.), то все сальники и резиновые уплотнения также прослужат долго.
Совет: почаще меняйте воздушный фильтр. Это сбережет карбюратор и облегчит пуск двигателя на всех режимах эксплуатации.
https://youtube.com/watch?v=wxwQ1XOhsG8
Скутер хорс моторс 056 пропал свет что делать
Только что вот вечером ехал на ближнем свете и вдруг он резко погас, я переключился на дальний и все нормально) и это в один момент.так же не горела подсветка тахометра. что это может быть?езжу без акуммулятора но и так нормально все работало)
Гдето контакт отошол!
Электрика наука о контактах. Отсутствие где должен быть и наличие где недолжно быть.
у меня было что пропал ближний а дальний был.Дома вытащил лампочьку а там попросту отпала спираль ближнего а на дальний всё в порядке.Советую проверить лампочьку для начала может такаяже беда заодно и контакты там провериш)
на китайских скутерах слабое место это кнопки на руле. они продаются комплектом на весь руль. Купи себе пару комплектов, в хозяйстве пригодиться. Потом берешь тестер и идешь от лампочки по цепи, ни конечно в схему можешь заглянуть.
Знакомо. Пару дней назад пропал у меня весь свет, на кочке — одним махом, да еще глубокой ночью. Было очень весело возвращаться домой и ловить все ямы. На следующий день набросился на скутер, выпотрошил всю электрику, даже размотал силовые жгуты, звоня все и вся тестером. Потом оказалось, что всего-навсего отошел один разъем у генератора. Ну и матов было. Разъем на внешний вид был замкнут, но на самом деле слегка отошел. Вот и все. Начинай с простого — контакты, потом лампы, а уж потом потом звони проводку и ищи обрыв. Иначе повторишь мою ошибку.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
area 51 aprilia
area 51 aprilia
qpp » 16 фев 2009 23:43
skateboarding save my life! FunFag
just skate Can there be something else?
Juxio^^ » 17 фев 2009 00:39
Лысый » 17 фев 2009 01:17
Автор,что конкретно интересует ? Я им остался доволен,даже очень.
qpp » 17 фев 2009 01:35
skateboarding save my life! FunFag
just skate Can there be something else?
Лысый » 17 фев 2009 02:08
SXx » 17 фев 2009 02:56
-Pioneer- » 17 фев 2009 03:37
Лысый » 17 фев 2009 09:18
qpp » 17 фев 2009 22:27
вот АКА лысый спасибо за ответ!
ребят, поделись еще своим опытом, можно просто впечатленими от этого аппарата. у кого есть еще этот тыр?отзавитесь. может sasha откликнется.. а в продаже в москве он есть? я вот нашел в днепропетровске его дядька продает за 1300 баков.
skateboarding save my life! FunFag
just skate Can there be something else?
Жаб » 18 фев 2009 00:58
Naster » 18 фев 2009 05:38
qpp » 18 фев 2009 09:46
Парни! а что такое давайте по подробнее! про полное гавно и т.д. раскажите че там? а то я на нем еще толком не покатал, раскажите про его недостатки и про мотор ! думал что там morini/
А по area 51 хотел узнать различия в модификациях( если они имеются). примечательные даты( выпуско йновой модификации или снятие с производства и т.д.) те самые нюансы которы перед покупкой лучше знать. а может еще кто подскажет где его купить.т.к. его хрен где достать(
skateboarding save my life! FunFag
just skate Can there be something else?
Shokai » 18 фев 2009 21:47
именно поэтому и «говно». морини- сузуки , не как на адрессах но всеравно сузуки, не валит и надёжность посредственная. Если просто ездить то нормальный мотор, не парься, а вот тюнить бестолку:)
народ, помоему СРки в таком же кузове есть с минарелли, или это переделки с другим мотором? как с ходу отличить если мотора не видно?
qpp » 02 мар 2009 11:24
skateboarding save my life! FunFag
just skate Can there be something else?
qpp » 23 май 2009 19:44
skateboarding save my life! FunFag
just skate Can there be something else?
qpp » 29 май 2009 00:55
моя СР в 100000 раз круче была.
мопед конченный именно этот который пришел. КОСМИЧЕСКИЙ МУСОР за невменяемую цену.
skateboarding save my life! FunFag
just skate Can there be something else?
shtopr » 29 май 2009 02:19
qpp писал(а): мопед конченый.
моя СР в 100000 раз круче была.
мопед конченный именно этот который пришел. КОСМИЧЕСКИЙ МУСОР за невменяемую цену.
Источник
О регулировке зажигания скутера 4т
Зная, как настраивать зажигание скутере 4т своими силами, вы сможете сэкономить время и деньги, так как вам не потребуется обращаться в мастерские по ремонту мототехники. Процедура несложная, даже при отсутствии опыта занимает немного времени, однако потребуется запастись терпением. Вне зависимости от типа зажигания важную роль играет то, как будут выставлены метки.
Правильная регулировка – это гарант стабильной и ровной работы двигателя даже при условиях холодной погоды. Зачастую в подержанной технике зажигание сбито: это может происходить по разным причинам, начиная от элементарной тряски при движении и заканчивая неправильным обращением с техникой. Для того чтобы скутер не подвел вас и вы смогли завести его когда угодно, вам потребуется научиться проводить эту процедуру самостоятельно. Для этого потребуется иметь несколько ключей, позволяющих снять клапанную крышку, если двигатель четырехтактный.
Настройка системы зажигания скутера Визион
Если зажигание сбито, это может быть причиной отказа скутера в работе. Восстановить его несложно, если разобраться, как это делается.
Начинать регулировку нужно с выставления ГРМ в нужном положении. Как правило, для этого на нем есть метки, их выставляют еще на заводе. Цилиндр нужно установить в мертвой точке. Метка может обозначаться буквой Т или другим символом. Теперь сделайте так, чтобы метка установленная на роторе совпала с найденной на магнето меткой. Для этого нужно плавно нажимать кикстартер. Ротор можно крутить и при помощи рук, но это сложнее.
На звезде ГРМ имеются также отметки в виде отверстий или точек, их необходимо выставить таким образом, чтобы самое большое отверстие было сверху и находилось точно по центру. Остальные точки должны быть снизу и располагаться горизонтально напротив друг друга. Выставить зажигание с опережением имеет смысл, если вы хотите немного поднять мощность двигателя и сделать так, чтобы он заводился легко. Настройка поможет заставить свечу выдавать искру раньше стандартного времени. То есть искра будет появляться еще до того, как поршень достигнет мертвой точки. В холод настроенный таким образом мопед будет заводиться лучше.
Читать дальше: Как прокачать пгу на кразе
Для того чтобы настроить подобным образом скутер, потребуется повторить процедуру описанную выше. Однако разница есть: метки должны совпадать не четко, а не доходить друг до друга примерно на 0,5 см. Основная сложность заключается в соединении меток.
Альфа в базовой комплектации имеет
- Электрический стартер.
- Электронное зажигание на 12В.
- Электронный тахометр на приборной панели.
- Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.
Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.
Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.
Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.
Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

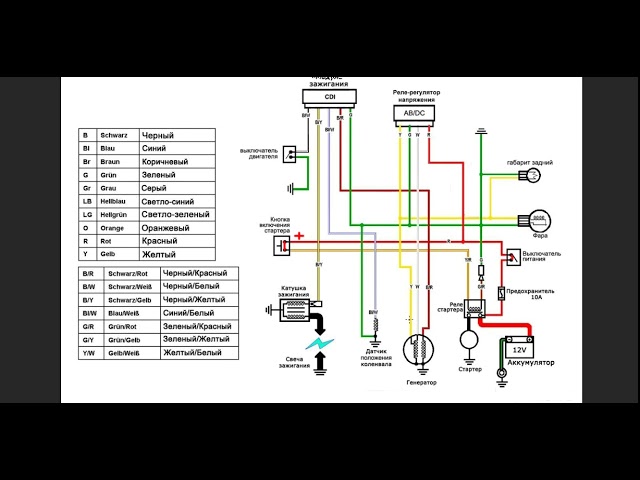

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион
1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка “Пуск”; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит
Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.
Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:
- Альфа 50, 72 и 110 кубов
- Дельта
- Орион
- Вайпер
- Ирбис
- Динго
- Бриз
- Мустанг
- Дино
- Зиз Стар
- Лидер
- Зодиак
Схема проводки мопеда дельта китай

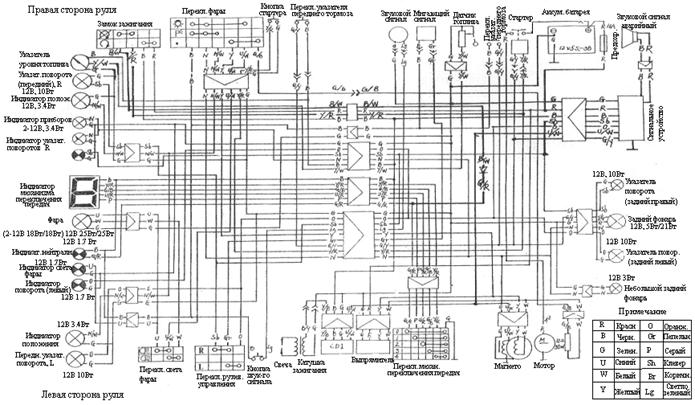

Принципиальная электрическая схема китайских скутеров изображена на рисунке:
Как и в других электрических соединениях, на мопедах любых кубов существует общий провод. На данной схеме им выступает минусовая шина, проходящая по всему кузову. Соответствующая клемма аккумулятора также соединена с рамой скутера, что обеспечивает беспрерывный контакт массы каждого электрического компонента с источником питания.
Электрика и электрооборудование скутера
Основными компонентами в схеме 4т мопеда являются:
- центральный замок;
- источник зарядки аккумулятора – генератор;
- ограничитель напряжения;
- системы образования и контроля искры;
- управляющие элементы для фар, стоп-сигнала, поворотов;
- индикатор уровня топлива в баке.
Соединение всех цепей воедино осуществляется при помощи проводки.
В зависимости от модификаций и кубов скутера, в панель приборов может включаться тахометр – прибор контроля количества оборотов двигателя.
Все перечисленные узлы общей схемы выполняют строго назначенную им роль. Выход из строя хоть одного из них ведет к прекращению работы подключенных приборов. Поэтому контроль исправности основных элементов необходимо проделывать каждый определенный период, с целью профилактики.
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact — Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead — Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia — Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog — Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator — Программа для расчета резонаторов глушителей двухтактных двигателей
Ремонт скутера сузуки летс 2
Компания Мичио Сузуки была основана в 1909 году. Первым был построен небольшой завод, который производил станки для текстиля, он располагался под деревней Хамаматсу. В 1920 году молодая компания меняет свое название и становится Suzuki Loom Manufacturing Co., а сам Сузуки возглавляет президентский пост фирмы.
Успех компании был очевиден, государство пожаловало компании награду за высокопроизводительные образцы продукции. Первый мотоцикл Suzuki был выпущен в 1952 году. Он назывался Power Free и имел оригинальную конструкцию, а именно – имелось две педали, с помощью которых мотоциклист мог помогать своему железному коню. Разработка этой модели была настолько удачной, что государство выделило средства для их продолжения.
В течение нескольких лет были выпущены мотоциклы, которые всего за несколько лет стали невероятно популярными. В 1953 году выпущена модель, имеющая двухтактный двигатель и объем 60 куб. см. Именно этот мотоцикл помог выиграть гонку и победить на турнире Mount Fuji Hill Climb. В 1954 году компания выпускала 6 000 мотоциклов.
Уже к 1980 году имя Suzuki займет твердое место на рынке и будет выпускать мотоциклы, покупаемые во всем мире. Сегодня, невероятно популярным мотоциклом является скутер сузуки летс 2 , который имеет несколько разновидностей и приятную для покупателя цену.
История Suzuki Let’s начинается в феврале 1996 года, когда был выпущен первый образец этого мотоцикла. Через небольшой промежуток времени Suzuki Let’s стал невероятно популярен, во многом потому, что модель была практически идеальной на то время. Мотоцикл имел красивые и аккуратные формы, что отличало его от аналогов того времени. Максимальная скорость 62км/ч, скутер был идеальным для городских пробок.
Практически сразу, несмотря на успех первой модели, разработчик выпускает Suzuki Let’s 2. Основное отличие этого образца во внешнем дизайне, так как мощность и начинка практически не изменились. Подвеска показала себя хорошо, энергоемкости вполне достаточно, чтобы комфортно передвигаться по городским дорогам. К сожалению, купить скутер сузуки летс 2 вам не удастся, так как выпускался он только для рынков Японии и Новой Зеландии.
Сузуки Летс 2L понравиться тем, кто любит быструю езду. Система барабанных тормозов и дисковый передний тормоз позволяют суверенно чувствовать себя на дорогах, при этом вес мотоциклиста не играет большой роли. Эта модель была выпущена в 1997 году, уже в 1998 был предложен аналог SUZUKI Let’s 2DX в который была внедрена комбинированная тормозная система.
Последним из серии Suzuki Let’s 2 стала модель NEW, которая вышла в продажу в 1999 году. Наибольшие изменения произошли в дизайне, после чего в скутере дорабатывались незначительные промахи разработчика. До 2008 года мотоцикл успешно занимал нишу на мировом рынке. В 2008 двухтактный двигатель был признан не экологичным и производство свернули. Спустя несколько лет, можно с уверенностью сказать, что свою популярность не потерял скутер сузуки летс 2, цена этого мотоцикла приятна многим мотолюбителям.
Сообщений [ с 1 по 30 из 56 ]
- Shalyapin
- Moderator
- Неактивен
- Зарегистрирован: 13-11-10
- Сообщений: 1,290
Тема: Aprilia Area 51 50cc minarelli -> 200cc leader
Когда начиналась моя скутерная жизнь в 2000г., в Голландии было две бомбы: Italjet Dragster и Aprilia Area 51. Первый был вообще редкий, очень дорогой и поэтому недоступный. Вторая была более распространенная, но непрактичная и тоже дорогая. Я ездил на нескольких Априлиях SR и был фанатом этой марки. А об Area 51 я и друзья продолжали мечтать.
После свопа мотора на ГТ, у меня остался свободный движок и летом 2013г. я спонтанно решил поискать Area 51 для спонтанного проекта в свободное от свободного времени. Посмотрел несколько вариантов на Авито и авто-ру и купил самую живую с рук где-то на юге Москвы. И началось.
К сожалению я быстрее успел разобрать мопед после покупки, чем сделать фото. Но скутер в точности вот этот:
Единственные фото до разборки.
Первым делом я снял весь пластик и начал сравнивать моторы и их крепления.
Родной мотор
Обратите внимание на отсутствие амортизатора в традиционном месте
Минарелли 50сс 2т и ЛИДЕР 200сс от ГТ.
Я соорудил каталку-стапель и на ней начал мастерить переходник под новый мотор.
Через пару месяцев мотор стоял уже в раме
Родное переднее колесо и заднее от ГТ. К сожалению заднее родное никак не поставить на мотор от ГТ.
Пластик вернулся из малярки. Цвет MINI Oxygen Blue
Труба Gianelli и Аморты Малосси

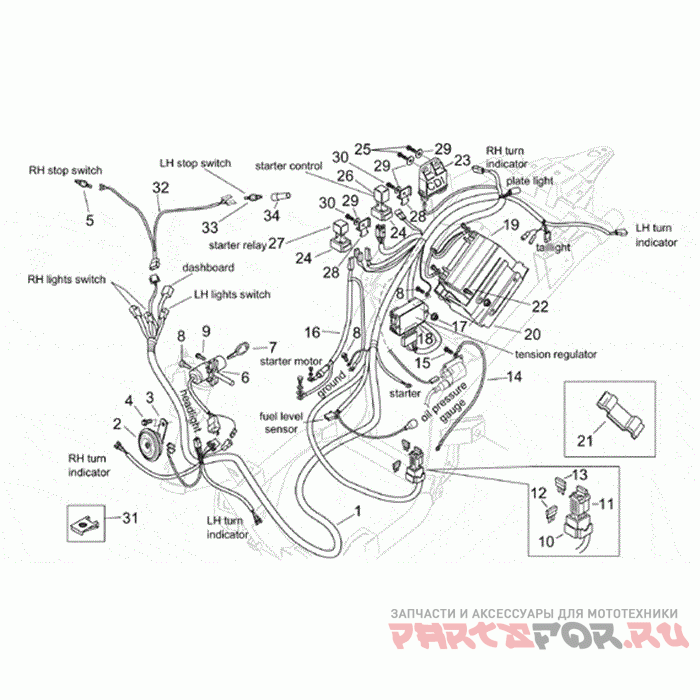

Когда я более-менее разобрался с креплением и расположением мотора, начал заниматься проводкой. В итоге я срастил две косы: родную и ГТ, подключил родной замок зажигание и Малосси CDI.
Далее было не меньше гемора с тормозами, чем с проводкой. В итоге: передний полностью сток — задний сток диск на хабе от ГТ с родным суппортом через проставку.
И вот, спустя полтора года, конечный результат:
Несмотря на то, что Априлией изначально я хотел заниматься в удовольствие в свободное от Весп время, получилось не совсем так. Этому проекту пришлось уделять много времени и не только в гараже, но и за компом изучая инструкции различных весп, априлий, форумы, электросхемы, и т.д. и т.п.Я сейчас даже всего уже не вспомню.
— Мотор LEADER от Веспы ГТ (остался от зелёной) — Карбюратор Kehin CVK 30 (ebay)— Воздушный фильтр от ГТ (ebay) — Сваренный переходник из остатков родного маятника — Радиатор: сперва от Беверли 250cc (ebay) потёк, позже от какого-то КТМ 650сс (Авито)— Покраска пластика в цвет MINI Oxygen Blue (Армяне, Слонёнок) — Колеса в произвольный матовый желтый (Макс)— Серые детали в матовый серебристый (Макс)— Malossi CDI (sip)— Передний амортизатор Bitubo (sip)— Задние амортизаторы Malossi RS24 (sip)— Переборка(ремкомплеты) и покраска родных суппортов в красный (easyparts, красил сам) — АКБ 10ач (из Планеты Железяки)
Некоторые детали я искал и ждал месяцами. Некоторые мне приходили не те. Что-то осталось и не пригодилось вообще.В процессе работы что-то менялось и улучшалось, приходили какие-то новые идеи или решения.
Бюджет не считал
Зачем всё это мне? Не спрашивайте
Полные ходовые испытания начнуться апреле — мае. При необходимости доделаю мелочи, которые могут появиться.
Следующий проект — Italjet?
Источник
Что такое скутер?
Одним из самых популярных транспортных средств во многих странах, особенно на юге, является скутер. Называют его еще мотороллером, мопедом или байком. Скутер имеет внешне сходство с мотоциклом, но немного меньше и легче него. Поэтому он более маневренный и удобный в управлении. Особенно популярны мотороллеры в городских условиях, где это двухколесное транспортное средство легко преодолеет пробки и не займет много места на любой парковке.
Владельцы современных качественных моделей скутеров признают, что они имеют некоторые недостатки. Например, их легко угнать. Кроме того, из-за своих маленьких размеров они тесноваты для двоих и имеют небольшую мощность. Но все же достоинств у этих транспортных средств больше:
- они стоят недорого и не требуют больших затрат при эксплуатации, поэтому доступны многим;
- легко получить права на скутер и научиться им управлять;
- скутеры довольно маневренны, поэтому им не страшны городские пробки;
- имеют современный дизайн;
- потребляют мало бензина;
- их легко припарковать;
- есть вместительный багажный отсек.
Настройка угла опережения зажигания
Данную операцию понадобится осуществить, если риски не сопрягаются одна с другой. Рекомендуется использовать стробоскоп, у которого есть датчик для подсчёта оборотов коленвала. В случае отсутствия указанного элемента понадобится проверять пуск на холостом ходу мотора.
О том, как произвести быструю настройку карбюратора на мопеде, смотрите в видео:
Полная настройки зажигания осуществляется так:
- разбирается картер, а на контактной группе устанавливается наибольший допустимый зазор для полного круга вращения вала;
- поршень ставится в такое положение, которое совпадает с тем, что указано в инструкции к мопеду;
- ослабляются крепления статора, происходит его настройка до того положения, когда проходит замыкание контакта.
Всё собирается в обратном порядке. Зажигание должно проходить либо синхронизировано, либо с небольшим опережением (но буквально на доли секунды). Преимущество последнего метода кроется в том, что искра получается немного раньше, чем поршень внутри цилиндра доходит до своей верхней мёртвой точки. Эта манипуляция даёт в результате невысокий прирост в мощности и более простой запуск мотора, что особенно актуально в регионах с перепадами температур и просто на холоде.
Полезные видео с пошаговыми инструкциями:
