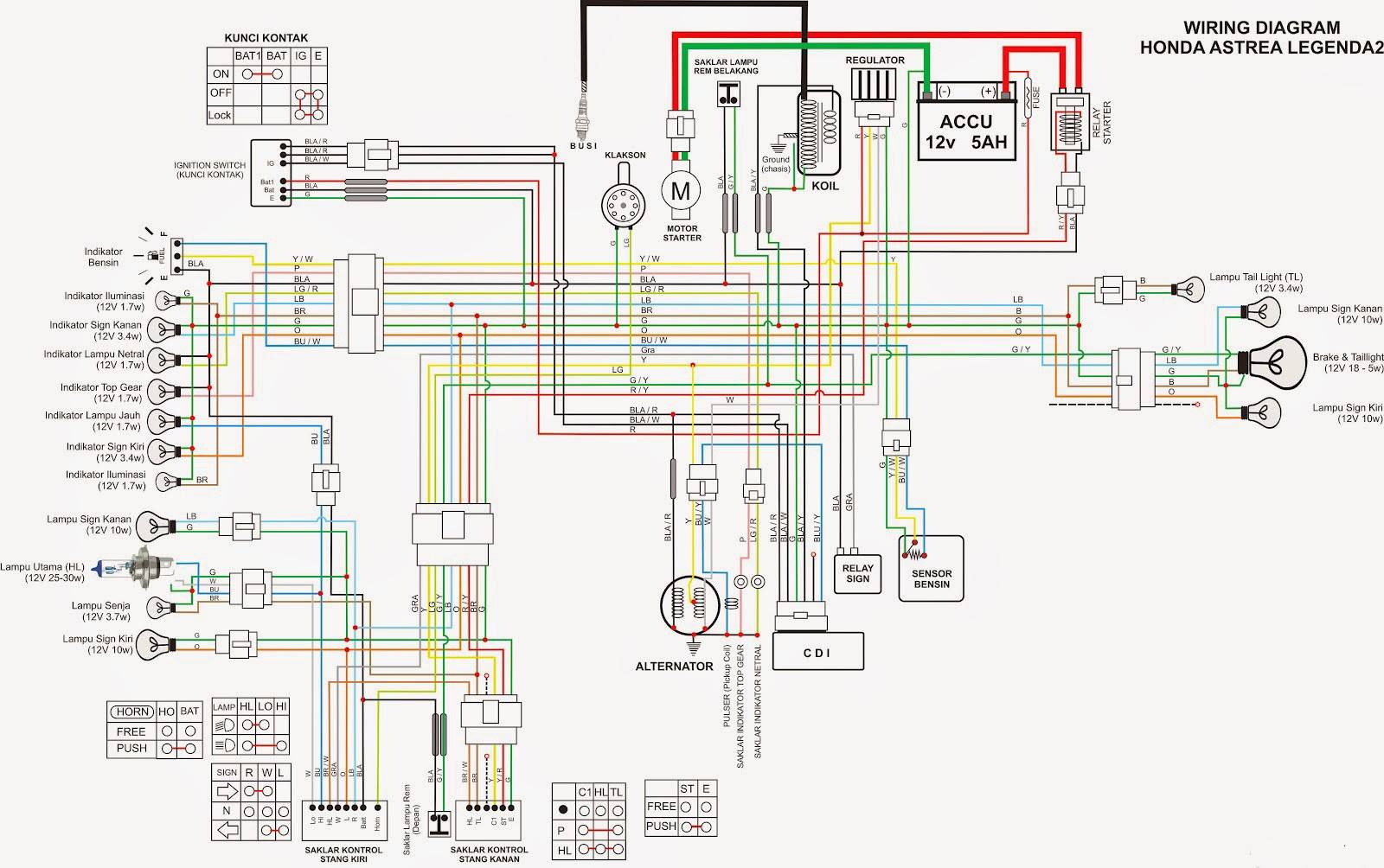

Схема подключения коммутатора скутера Honda Dio AF 18 и Honda Dio AF 27

Проверка массы

При любых подозрениях на неисправность любого модуля зажигания скутера в первую очередь проверяется масса. Хотя, масса в двухпроводной проводке понятие относительное, но пока назовем сие дело так.

Берем тестер, переводим его в режим «прозвонки» (значок диода или пиктограмма звукового сигнала), ищем на коммутаторе зеленые провода — это есть нечто иное как масса (по фен-шуй — минусовой провод), любым щупом тестера касаемся металлической части двигателя, другим щупом тыкаем в зеленые провода:

  • Если масса есть — тестер запищит
  • Если масса плохая — на дисплее тестера побегут цифры
  • Если массы нет — тестер будет молчать, а на экране будут одни нули

В зависимости от того, что вам покажет тестер — устраняйте неисправность или продолжайте проверку:

  • Если масса плохая — ищете в проводке обрыв или окисление
  • Если массы нет — ищите обрыв или подключите ее напрямую от двигателя
  • Если масса есть, а искры нет — продолжаем проверку

Пример хорошей массы: тестер в режиме «прозвонки» пищит, на дисплее сплошные нули

Мануалы к скутерам

или скутеры и как с ними бороться.

Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего

Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact – Устройство, техничеcкое обслуживание, ремонт

Honda Lead набор gif’ов Скутер Honda Lead – Устройство, техническое обслуживание, ремонт

Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A

Электрика Honda DIO gif

Электрика Honda Takty tiff

Электрика Honda Lead gif

Коммутатор Honda Dio Fit gif

Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif

Suzuki Sepia tiff Скутеры Suzuki Sepia – Устройство, техничеcкое обслуживание, ремонт

Yamaha Cute tiff Инструкция пользователя Yamaha Cute

Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс

Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125

Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ

Yamaha Jog tiff Скутеры Yamaha Jog – Устройство, техничеcкое обслуживание, ремонт

Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50

Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s

Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100

Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001

Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125

Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity

Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103

Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five

Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo

Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD

Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro

Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109

Honling pdf Ремонт и обслуживание скутеров Хонлинг

Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S

Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R

Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB

Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D

Exhaust Calculator Exhaust Calculator – Программа для расчета резонаторов глушителей двухтактных двигателей

Отзыв Honda Honda Tact DX, другое название Honda Sky (1985 г.)

Купил этот аппарат просто случайно. Пригнали знакомые из Владивостока грузовую машину, а для окупаемости дороги набили кузов старыми мотороллерами. Этот был самый компактный из всех, что и определило выбор.

Это был чудесный, красный мопедик-мотороллер ПОЧТИ полностью исправный и даже с живой батареей (датированной 89-м годом!).

Самое главное его качество было в том, что он весил всего 35 кг. и имел длину без отсутствующей передней корзины всего 145 см. Таким образом он легко входил поперек в багажник УАЗа

Это было очень важно для перевозки Скутера на места катания в летний период (дачный поселок и парки)

Информации по этому скутеру тогда в сети не было никакой, мало того, что едва нашли одну единственную стремную фотографию, из которой узнали, что это Хонда Tact DX (уже позже разглядели надпись Honda Sky, что фактически одно и то же).

Неприятный косяк, который нас напрягал, было полное отсутствие тормозов. Шараханье по барахолками позволило купить новые похожие колодки и после работы напильником установить их на место. Но всё равно барабанные тормоза этого мопедика были слабым местом. Видимо барабаны интегрированные в колеса уже были порядком изношены и сверхточные регулировки приводили к тому, что мотороллер или тормозил слабо или колеса вообще закусывало. Так, что катаясь по дорогам всегда помнил что тормозить с 60 км/ч почти нечем. Если едешь не быстро, то торможение приемлемо, разогнался — начинается аттракцион смерти. Еще у скутера был жестокий недостаток — купленную в дачном магазине бутылку водки с закуской просто было невозможно перевозить — не было ни каких бардачков, ящичков или корзин. Изначально видимо корзина на Хонде конечно была, но куда-то сплыла еще до покупки. Приходилось перевозить причину праздника в рубахе за пазухой или в пакете межу ног, но в последнем случае бутылка стремилась всегда выскочить на дорогу вместе с пакетом, что однажды и произошло. Убитый горем от понесенной утраты приделал возле замка зажигания крючок для сумок. Не совсем эстетично, но «дешево и практично» (с).

Шли годы, росли дети и стали тоже кататься на скутере, чему есть много видеодокументов в семейном архиве.

Из ремонтов:

Заменили задний амортизатор-стойку на более длиную и упругую, так как при моём весе около 100 кг. на кочках подвеску пробивало.

Установили новые колодки (мерзейший китай), после обработки напильником.

Восстановили разбитый задний фонарь в специальной мастерской. Недостающие кусочки они буквально вырезают, склеивают, полируют. Все получилось так, что было не видно, что фонарь-стопарь клееный.

Заменили родные покрышки класса Lenin Head (скутеру тогда было почти 20 лет!) на российские, более высокого профиля, что улучшило комфорт на проселке, но правда скутер скис в динамике — резина была больше диаметром. Сделали это потому, что аналогичных шататным просто нигде не было.

Родной старинный аккумулятор «оптимизировали» слили электролит, промыли, зарядили и выставили рабочую плотность. Заряженный АКБ умирал только если не ездить пару недель, а так всегда был готов пускать двигатель со стартера. Шаманили с батареей из-за того, что не смогли найти похожую батарею по размеру, а те, что от бесперебойников дохли от больших токов при пуске.

Воры-неудачники.

Однажды вернувшись вечером с работы, обнаружили на даче свой скутер раздолбанным в гараже. Некие (предположительно малолетние) воры пытались его завести без ключа и выломать замок-блокиратор удерживающий руль повернутым. Сломали гвоздодером пластик для доступа, но ничего поделать, так и не смогли — блокиратор не поддавался, двигатель не пускался. Бросили моторолер прямо в гараже. Вся хохма была в том, что ключ зажигания висел на стене, на гвоздике прямо над стоящим скутером. Не заметили гады. И Слава Богу! Пластик аккуратно склеили (он очень высокго качества) да так, что и следов не видно было, все собрали на место и продолжали ездить.

Продали этот аппаратик не по нужде, а по дури, повелись на нового китайца «Отака» (подделка Хонды DIO). Китаец уже не влезал в багажник и за три года нам все мозги вынес поломками. Но это уже совсем иная история….

Подытожим вышесказанное

Сперва лампочкой проверяем формирует ли коммутатор импульс или нет:

  • Если лампочка горит — коммутатор и модули обеспечивающие его работу 100% рабочие
  • Если лампочка не горит значит навернулся коммутатор или какой-нибудь модуль обеспечивающий его работу. И чтобы точно понять, что коммутатор неисправен нам нужно проверить все модули.
  • Если модули окажутся исправными, а коммутатор не будет формировать импульс значит он неисправен и вы его можете смело менять на новый

В заключении, хочется предостеречь вас от соблазна взять у кого-то заведомо исправный коммутатор и воткнуть его вместо своего. Да, таким экспресс-методом неисправный коммутатор определится сразу. Если он действительно был неисправен, то с заведомо исправным искра сразу появится.

Но как мы можем быть на 100% уверены в том, что с проводкой скутера полный порядок и в нее никто до вас не успел засунуть свою умную личность?.. А вдруг там что-то коротнуло или какой-нибудь бивень намутил проводку на свой лад и тогда рабочему коммутатору придет «полная попа». И будите потом покупать два коммутатора — один тому у кого попросили, второй — себе. А оно вам нужно?

Признаки необходимости проверки

Если на скутере стал часто садиться аккумулятор, а он еще довольно новый, это означает, что есть неполадки в работе реле-регулятора. Как показывает практика, перегорает он довольно часто. При неисправном приборе батарея прекращает полностью заряжаться и теряет свою ёмкость. А значит завести скутер с кнопки не удастся, придётся заводить с кикстартером.

Еще одним характерным признаком некорректной работы прибора может являться частое перегорание лампочек накаливания. Сами по себе они долговечны и имеют хороший ресурс прочности, но довольно чувствительны к перепадам напряжения. Это случается потому, что оптимальное напряжение в сети скутера считается 12-13 В. Повышение этого значения даже на 2 В сокращает срок службы электроники и узлов в 2 раза.

Признаки неисправности работы регулятора идентичны для всех моделей китайских скутеров. Особенно они характерны для реле зарядки на скутеры китайских моделей с объёмом двигателя 50 куб. Поэтому прежде чем принимать решение что-то заменить в электронике, тестирование систем и приборов следует начинать именно с реле-регулятора.

Для всех моделей китайских скутеров идентичны признаки неисправности работы регулятора

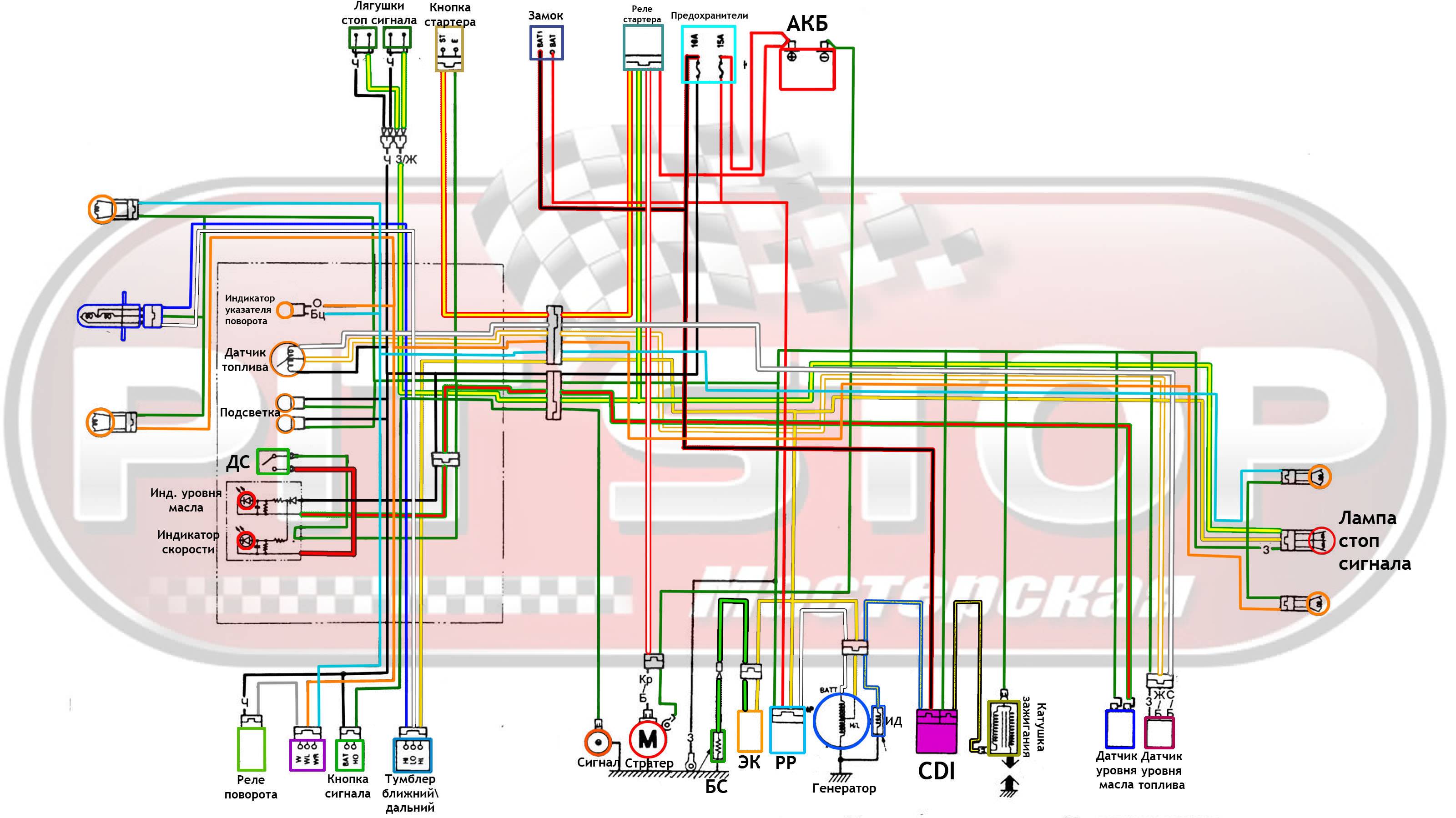

Как устроена проводка Honda Dio 34(35)

сгорит ли проводка на скутере если поставлю лампочку на 100 ватт

Вообще молодец, полезная информация!

Ссылка на статью со схемой:не работает ссылка

самое крутое видео которое я видел. ти мне очень помог.

Чувак, ты реально крут. Респект тебе и уважуха))) Конечно запилить видео нужно потрудиться, но вот работа со схемой(изучить и рассказать принципы) а самое главное цветная схема — это брат дорогого стоит!! Спасибо.

Жень привет, как сделать что бы работал дальний свет, ближний работает, а дальний нет. не включается с кнопки переключения регулировки света на хонда дио 34? если есть видео скинь ссылку пожалуйста.

круто розжовано на усі сто

skolka AMPER dalzno bit v akumulatiri, prosta u menja drugai akumulatir i ne tjanit.

Дорого времени суток. Подскажите мне как подключить реле регулятор от хонды дио ZX на трактор шибаура. На тракторе стоит бесщёточный генератор такой же по принципу работы как на мопеде.выдаёт не постоянный ток а переменный..у меня два мопеда один в запчасти пустил.нужна простенькая схема. Генератор реле регулятор лампочка зарядки- приборы-на зарядку аккумулятора.Генератор проверял сам .подсоединил тестер и лампочку автомобильную он выдаёт переменный ток и лампочка горит когда просто кручу рукой. но для зарядки нужен постоянный ток..конечно можно мост поставить но регулятор всё-равно нужен. заранее благодарен. В принципе там не ничего сложного.можно конечно распустить проводку и посмотреть куда идёт какой провод.или подскажите какие контакты на реле там плюс минус зарядка приборы.

и еще вопрос у меня приходит на ключ зажыгания 3 провода а ключ сам 2 провода заводится не глохнит при повороте ключа на выкл

Евгений, можно вопрос и за чего мог згореть кoммутатор аf34e?

privet vsem ! podskajite pojalusta kogda snimaiu predaxranitel na honda dio af35 iskra prapadaet tak ono doljno bit ili net ?

забыл уточнить что : повороты и стоп сигнал с бибикой питается постоянкой , подсветка фара и эл клапан переменкой

Евгений подскажи. Подключил реле зарядки от Хонды на Сузуки, оно сразу сгорело(там все наоборот +и -,и еще на обмотку генератора тоже) щас нет искры. На что думать? Генератор спалил? Сузуки стрит мэджик.

Жень , подскажи , что сгорит в первую очередь если за место нормальной лампы 25w поставили автомобильную 45w ! сгорел предохронитель , на аккумуляторе провода соеденили на прямую ! интересно что стало следующим ?……

подскажите как поставить электронный спидомитер

здравствуйте добавте пожалуста видео как проложить проводку на квадроцикле с автомотическим сцеплением Армада 110сс

молодец, толковый пацан, дай бог тебе здоровя

Проверка регулятора-выпрямителя и генератора напряжения

Отсоединяем аккумулятор. Переключаем прибор на 10 А.

Ставим красный щуп цешки на к/ч провод, а второй щуп на минус — зеленый провод. Включаем зажигание. Дергаем ножкой кикстартера. Прибор может показать 5 – 10 А. Это значит, что генератор напряжения,  регулятор-выпрямитель, электропроводка и предохранители в цепи от генератора до аккумулятора исправны.

Если все это работает, а искры нет, то остается проверить коммутатор. Он не разбирается и внутри имеет сложную электронную схему. Поэтому его можно проверить только на другом таком же рабочем скутере. Найти японский коммутатор бывает сложно. Но есть много китайских аналогов, они работаю не хуже оригинальных.

Такую последовательность поиска неисправности — нет искры на дио 34, можно применять и на любом 2т или 4т скутере или мопеде. Нужна только электросхема к скутеру, универсальный набор отверток и ключей, мультиметр (цешка).

Вот и все.

Тем, кому интересно, смогут сами найти проблему с искрой на своем скутере или мопеде и устранить ее своими руками.

Не бойтесь. Пробуйте.

Если есть вопросы, пишите. Будем разбираться.

Всем пока!

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Системы зажигания скутера

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Как известно, зазор на скутерах является регулируемым

Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм)

Как известно, зазор на скутерах является регулируемым. Это касается современных систем, а вот на старых он должен быть равен зазору на свече (прим. полтора мм).

Система зажигания скутера предназначена для воспламенения горючей смеси в цилиндрах двигателя. Огромное значение при этом имеет момент воспламенения, который осуществляется посредством свечи. С центрального ее стержня поступает искра. Напряжение в данном случае может достигать 15-30 тыс. вольт.

Требуемое для нужного искрообразования высокое напряжение образуется, как известно, в катушке. Включает последняя сердечник с намотанными обмотками (первичн/вторичн).

На всех скутерах последнего года выпуска устанавливается БСЗ. В плане эффективности и преимуществ она значительно превосходит устаревшие контактные системы (они тоже устанавливались на скутерах раньше).

В свое время на скутерах было принято устанавливать магнето. Эта система зажигания тоже контактного типа, однако имеет различия. Так, катушка в такой системе находится в статоре, и выполняет одновременно несколько функций – обеспечивает еще и генератор.

Преимуществом системы магнето является простота. В данном случае нет катушки выносного типа, нет лишних проводов и разъемов. На свечу идет только провод высокого напряжения. Естественно, имеется и большой недостаток, связанный с мощностью искры. Дело в том, что размеры катушки не могут быть большими из-за габаритов магнето, а это усложняет увеличение мощности искрообразования.

Еще один недостаток связан с быстрым нагреванием катушки. Она находится внутри генератора, и этим обуславливается такое явление. В результате этого заметно снижается эффективность.

Интересный момент. Магнето повсеместно использовалось не только в мотоциклах и скутерах, но и в автомашинах до середины прошлого столетия. В замену ей выходит конструкция, оснащенная выносной катушкой.

БСЗ система скутера – это новый шаг вперед. Появилась она из-за бесспорного недостатка устаревшей системы, связанного с подгоранием контактов. Через последние проходил сильный ток, они были все время под нагрузкой и не выдерживали такой ритм. Постоянно приходилось их зачищать и регулировать.

Система типа CDI

БСЗ скутеров тоже, в свою очередь, подверглась модернизации. И появилось зажигания на разряде конденсатора или CDI. В целом функционирование такой системы аналогично функционированию КСЗ, однако в состав ее входит также особый энергопроизводитель и индуктивный датчик, выполняющий одни и те же функции с ЭБУ.

На некоторых модификациях 2-колесных средств передвижения катушка вделывается непосредственно в коммутатор. Что касается индуктивного датчика CDI, то он являет собой обмотку совершенно иного типа, напоминающую генераторную.

Конструкция системы до банального простейшая, регулятор не нуждается в питании от АКБ. Он напрямую соединен с ЭБУ или коммутатором, в составе которого есть свой конденсатор, заряжаемый непосредственно от обмотки генератора.

Такой конденсатор способен накапливать энергию искры, чтобы в момент, когда это необходимо, подавать импульс на катушку. Управляет этим самым моментом тиристор или управляемый диод, не пропускающий напряжение на массу.

Для чего нужен ограничитель скорости в скутере?

На скутеры в Российской Федерации действует жёсткое ограничение. Такие мопеды могут развивать скорость до 50 км/ч, это искусственное уменьшение возможностей транспорта. Для более мощных двигателей уже нужны права. Поэтому производители стараются обезопасить себя и ставят ограничение на максимальную скорость. Поэтому весьма распространённым тюнингов такого вида транспорта является смена настроек электрической схемы CDI. В большинстве моделей скутеров при производстве устанавливают дополнительный провод, который регулирует обороты двигателя. Соответственно, если этот провод снять, ваш мопед сможет разгоняться до 60–70 км/ч. У более новых моделей такой провод отсутствует. Их тюнинг можно провести с помощью замены схемы CDI. В определённых моделях и марках скутеров в дополнении к такому ограничителю идёт ещё один. Это дополнительный механический ограничитель, который мешает сдвинуться шкивам в двигателе и заставить его работать мощнее. Если вы столкнулись с таким, не советуем снимать его в домашних условиях. Лучше обратиться к специалисту, в противном случае это влечёт снятие гарантийных обязательств (если они ещё есть) и к возможности испортить аппарат. После такого скутер перестаёт работать, и ему нужен длительный и тяжёлый ремонт. Некоторые производители ограничивают мощность двигателя за счёт повышенного сопротивления выхлопу. Для снятия ограничения в этом случае, необходимо переделывать глушитель либо менять его на спортивную версию. Снимать все виды ограничителей стоит, если пробег скутера составляет не меньше 1 тыс. километров. По поводу основного комплектующего — карбюратор стоит выбирать относительно простоты его настройки и размера. Большой размер важен для чувствительности работы двигателя. Но при всей простоте, будет немного увеличен расход топлива. Таким образом, скутер Honda Dio можно усовершенствовать и добавить ему мощности без особых физических и финансовых затрат. Вконтакте

Технические характеристики и особенности эксплуатации скутера Honda Dio

Как видите, данная модель скутера идеально подходит для российского потребителя. Так как имеет достойное качество и приемлемую цену. Ну а недостатки есть у всех, даже самых дорогих моделей.

История оглушительного успеха Honda Dio

По запросу “Honda Dio” почти в любом поисковике можно получить 1,5 миллиона ответов,но почти нигде нельзя узнать подробную историю создания этих мопедов,лишь только сухие цифры годов выпуска и их новых модификаций. Сама по себе Хонда мало чем примечательна,секрет её успеха в моторе.Если откинуть мотор,то пресловутая Дио мало чем может похвастаться.Про мотор как раз и пойдёт …

Типы коммутаторов на скутер

Перед тем как подключать коммутатор, важно знать, какой тип требуется вашему скутеру. Если подключить не то устройство или сделать это неправильно, коммутатор тут же выйдет из строя

Проблема заключается в том, что деталь имеет одинаковые штекеры, однако отличить их друг от друга можно. Стоит начать с того, что DC по размеру значительно больше.

AC CDI встречается намного чаще. Его устанавливают на большинство китайских и некоторые японские модели транспортных средств. Чаще всего такой коммутатор встречается на тех скутерах, которые имеют двигатель 139QMB или 157QMJ.

Немного другой AC коммутатор ставится на мопеды «Альфа», «Дельта», другую технику с мотором 1P39FMB. Такой коммутатор работает от катушки генератора, ему требуется переменное напряжение

DC имеет другой тип питания – от аккумулятора, поэтому у него

12V, и если подключить его к генератору, коммутатор сломается. AC в этом плане более выносливый, скорее всего, он просто не будет работать, пока вы не подключите его правильно.

Распиновка

Если у вас установлен на скутере мотор 4т, распиновка коммутатора будет завесить от того, какой тип требуется данному скутеру. Для DC она будет следующей:

Крайняя левая клемма сверху должна подключаться к датчику генератора. К находящейся под ней клемме подключают массу

Можно завязать минусовой провод, например, на корпус мопеда, важно, чтобы деталь была металлической. Верхняя клемма, находящаяся в центре, подключается к проводу, ведущему к приводу катушки зажигания. Та, что находится под ней, также соединяется с минусовым проводом (массой)

К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Та, что находится под ней, также соединяется с минусовым проводом (массой). К крайней правой верхней клемме подсоединяется провод от замка зажигания, который нужен для того, чтобы заглушить мотор. К находящейся под ней клемме присоединяют провод питания, он тоже идет от замка зажигания.. Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

Если у вас тип AC, расположение клемм он имеет такое же, однако они подключаются иначе:

  • Двигаемся слева направо, сначала верхний ряд, затем нижний.
  • Здесь провод от датчика генератора идет, как и в предыдущем варианте.
  • Далее идет провод катушки зажигания.
  • И в конце «глушилка» замка зажигания.

Нижний ряд:

  • Первые две клеммы – минусовой провод, «масса».
  • К последней оставшейся клемме подключаем провод питания от высоковольтной обмотки генератора. В этом пункте и заключается основное отличие при подключении коммутатора AC от DC.

Скутер Хонда Дио АФ 18 27

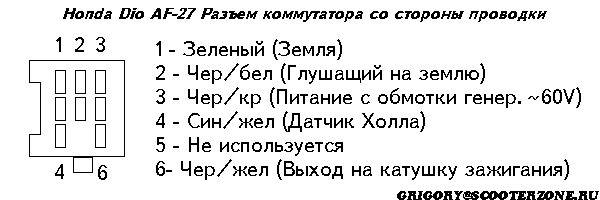

Хонда Дио АФ 18 имеет немного другой коммутатор японского производства, именно поэтому распиновка у скутера немного своеобразна, и крепления на коммутаторе другие. Подключается он следующим образом: слева направо, сначала верхние, затем нижние клеммы. Расположение:
