Вентилятор печки

Конструктивно вентилятор состоит из электродвигателя постоянного тока с коллекторно-щеточным узлом и крыльчатки, посаженной на ротор эл. мотора. Питание электромоторчика осуществляется от бортовой сети авто. Предусмотрено несколько режимов работы вентилятора, разница между которыми сводится только к скорости вращения ротора, а реализовано это путем врезки резистора в цепь питания электромотора.

Установка режима работы вентилятора осуществляется рукояткой, размещенной в блоке управления печкой на центральной консоли. Изначально на ВАЗ-2110 эта рукоятка входила в конструкцию контроллера САУО, но функционировала отдельно от самого контроллера. Позже в САУО добавили функцию автоматического управления вентилятором (положение «А» на рукоятке), задействовав которую контроллер регулирует скорость вращения электромотора, чтобы поддерживать заданный температурный режим.

Электродвигатель, используемый в конструкции вентилятора ВАЗ-2110, прост, но у него есть «слабые места» — коллекторно-щеточный узел и подшипники. Износ этих элементов становится причиной некорректного функционирования и полной неработоспособности вентилятора. Короткие замыкания и обрывы обмотки в приводе печки встречается редко, но об этих поломках тоже не забывайте.

Симптомы поломки. Составляющие отопителя, влияющие на работу вентилятора

Признаки неисправности вентилятора печки достаточно явно проявляются и не заметить их невозможно. Распространенные симптомами поломки:

Повышенная шумность, скрежет при работе.
Сильное снижение эффективности нагнетания воздуха.
Вентилятор не включается в работу.
Самопроизвольное изменение скорости вращения электродвигателя.
На слух определяется, что электромотор работает под сильной нагрузкой.

В ряде случаев такие последствия дают неисправности в цепи питания и управления вентилятором, поэтому следует сначала проверить их. Это касается:

предохранителя (перегорание – причина полного отказа работы электромотора);
резистора (если он не исправен, перестают работать некоторые скоростные режимы электродвигателя);
контроллера (рукоятка переключения режимов вентилятора и входит в его конструкцию, поэтому неисправности САУО сказываются на функционировании эл. двигателя);
клемм проводки цепи питания и управления (окисление, повреждения проводов – одна из причин неправильно работающего электровентилятора).

Если диагностика указанных элементов показала, что они исправны, необходимо демонтировать и ремонтировать сам вентилятор. Но предварительно можно и его диагностировать.

Проверка вентилятора

Делается проверка путем прямой запитки электродвигателя от АКБ (от клемм аккумулятора прокладываем провода и подключаем к выводам питания моторчика) – работа под нагрузкой, затрудненный набор скорости вращения, визги и писки указывают на износ составных элементов привода и необходимость их замены. А вот если даже при прямой подаче напряжения электродвигатель не заработал, вероятнее, он перегорел или произошел обрыв обмоток. Такие неисправности – трудноустранимы и проще заменить узел целиком.

Особенности конструкции печки старого и нового образцов

Конструкция электродвигателя печки на ВАЗ-2110 идентична, а вот вентиляторы и место их расположения отличается. На моделях первых годов выпуска электровентилятор установлен в корпусе печки перед радиатором и расположен он горизонтально (печки старого образца). После конструкцию пересмотрели – вентилятор уже разместили в корпусе салонного фильтра и установили вертикально (отопители нового образца).

Несмотря на конструктивные особенности, демонтаж вентилятора – операция несложная и не требует полной разборки печки.

На ВАЗ-2110 с отопителем старого образца, чтобы снять электровентилятор, нужно:

Демонтировать «жабо».
Снять переднюю стенку ниши, в которой размещен отопитель.
Демонтировать заднюю крышку корпуса вентилятора, предварительно выкрутив саморезы и сняв фиксаторы.
Отсоединить от вентилятора проводку и извлечь его.

Рекомендуем: Проверка и регулировка стояночного тормоза

Что касается моделей с печкой нового образца, то технология снятия электровентилятора печки на таких авто отличается:

демонтируем «жабо» и переднюю стенку;
извлекаем воздушный фильтр;
откручиваем крепление корпуса фильтра к корпусу печки и разъединяем их;
отсоединяем проводку;
извлекаем корпус фильтра вместе с вентилятором;
демонтируем электровентилятор.

После снятия электродвигателя с крыльчаткой, разбираем его, выполняем дефектовку, заменяем изношенные элементы и собираем обратно.

Подготовка

Силиконовые Выполнять снятие патрубков необходимо только при условии, что двигатель автомобиля полностью остыл. Потому если вы только заехали в свой гараж для проведения процедур, не спешите. Лучше оставить автомобиль на ночь, а завтра с утра вернуться к работе.

Убедитесь, что патрубки действительно повреждены и нуждаются в замене.
Обязательно слейте охлаждающую жидкость из системы. Если вы недавно ее меняли, утилизировать жидкость вовсе не обязательно. Просто используйте чистую емкость для слива, чтобы иметь потом возможность залить ее обратно.
Порядок выполнения работ зависит от того, какие шланги используются на вашем автомобиле.

Характеристика ДТОЖ

Для начала рассмотрим основные характеристики регулятора, который часто называют датчиком включения вентилятора. Начнем с принципа функционирования.

Принцип работы

В основе конструкции детали лежит термистор-резистор, изменяющий уровень сопротивления в зависимости от температурного режима. Сам термистор установлен в стальной корпус с нанесенной резьбой на него. Непосредственно к корпусу подключена задняя пластмассовая часть устройства, в которой находятся контакты, необходимые для подключения проводов питания. Один из этих контактов плюсовой и он идет от ЭБУ, второй — это минус, который подключается к кузову.

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
охлаждения воздуха в турбонаддуве;
охлаждения в АКПП рабочей жидкости;
охлаждения смазки, а точнее масла в данной системе.

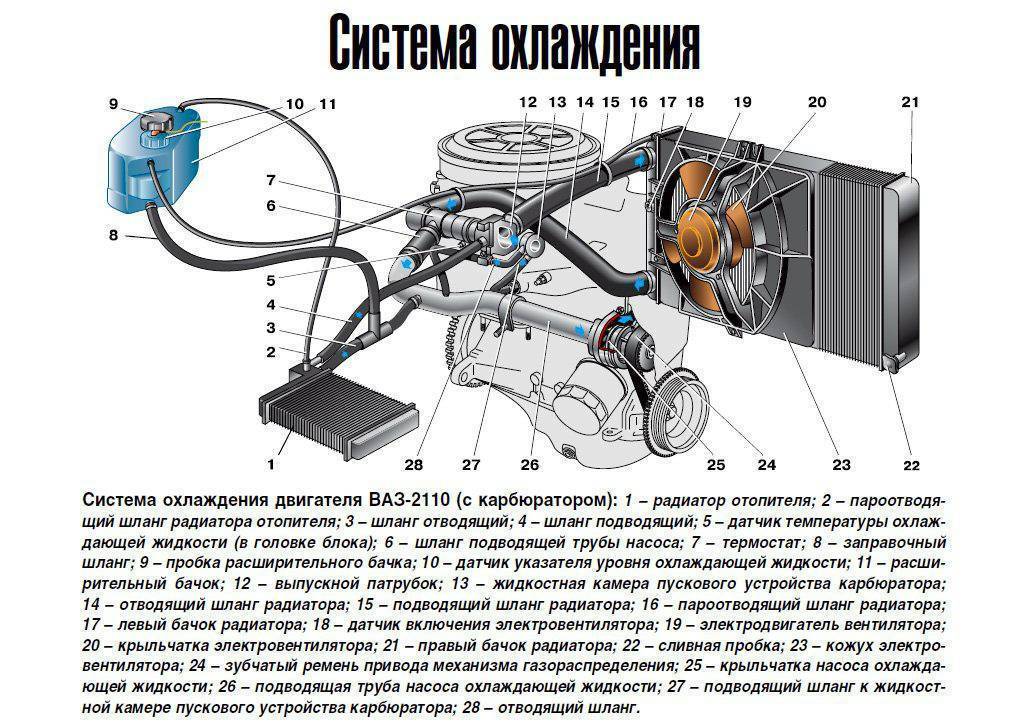

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

Радиатор отопителя
Пароотводящий шланг радиатора отопителя
Шланг отводящий
Шланг подводящий
Датчик температуры охлаждающей жидкости (в головке блока)
Шланг подводящей трубы насоса
Термостат
Заправочный шланг
Пробка расширительного бачка
Датчик указателя уровня охлаждающей жидкости
Расширительный бачок
Выпускной патрубок
Жидкостная камера пускового устройства карбюратора
Отводящий шланг радиатора
Подводящий шланг радиатора
Пароотводящий шланг радиатора
Левый бачок радиатора
Датчик включения электровентилятора
Электродвигатель вентилятора
Крыльчатка электровентилятора
Правый бачок радиатора
Сливная пробка
Кожух электровентилятора
Зубчатый ремень привода механизма газораспределения
Крыльчатка насоса охлаждающей жидкости
Подводящая труба насоса охлаждающей жидкости
Шланг подвода охлаждающей жидкости к дроссельному патрубку
Шланг отвода охлаждающей жидкости от дроссельного патрубка
Датчик температуры охлаждающей жидкости в выпускном патрубке
Трубки радиатора
Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

Техническое обслуживание

Регулярное техническое обслуживание системы охлаждения сводится к проверке уровня охлаждающей смеси в расширительном бачке и контролю ее цвета. Рекомендуется производить проверку перед каждым выездом или, в крайнем случае, регулярно каждые 500 — 600 км пробега.

Уровень охлаждающей смеси в бачке должен постоянно превышать минимальный уровень на 2…3 см. Проверку уровня и доливание жидкости необходимо проводить только на холодном двигателе. Смесь, предназначенная для доливки, должна быть того же вида, что и жидкость, залитая в систему. Смешивать различные виды не рекомендуется.

Ремонт термостата

Датчик термостата также служит для сохранения заданной нормы температурного показателя. Он перекрывает движение охлаждающей смеси в радиатор, пока нагрев двигателя не достигнет нужной температурной нормы примерно в 90 градусов. Жидкость начинает поступать через термостат при достижении по Цельсию 95 градусов. При помощи термостата двигатель расходует минимальное время для разогрева. Расположен термостат между двигателем и охлаждающим радиатором.

Часто встречающиеся проблемы:

Клапан закрыт – двигатель в не прогретом состоянии очень плохо держит обороты, может заглохнуть.
При открытом клапане – при заморозках можно ездить, или включать печку на максимальный режим, иначе произойдет перегрев двигателя.

При проведении ремонтных работ термостата допускается легкое ударение отверткой по корпусу, чтобы сдвинуть клапан.

Если же необходимо полностью разобрать термостат, важно плотно закрыть патрубки, чтобы избежать утечки тосола, только после этого разбирать термостат. По окончанию проведения ремонта тосол лучше заменить.

Источники

https://vaz-remzona.ru/sistema-oxlazhdeniya-vaz-2114/
https://carnovato.ru/zamena-krana-otopitelja-radiatora-vaz-2114/
https://nadomkrat.ru/ohlazhdeniye-i-otopleniye/sistema-ohlazhdeniya-dvigatelya-vaz-2114

Характеристика ДТОЖ

Принцип работы

Для того, чтобы датчик температуры двигателя мог работать, он питается от напряжения в 5 вольт. Напряжение подается от ЭБУ посредством резистора с постоянным сопротивлением. Так как сам по себе термистор ДТОЖ имеет отрицательный температурный коэффициент, при увеличении температурного режима параметр сопротивления на нем начнет падать. Кроме того, понижаться будет и напряжение, которое на него поступает. В результате снижения ЭБУ производит расчет температуры силового агрегата, а соответствующие показания передаются на панель приборов. Включаться регулятор должен с включением зажигания.

Где находится?

Если вы являетесь владельцем ВАЗ 21124, вам наверняка будет интересно узнать, где находится регулятор температуры охлаждающей жидкости на ВАЗ. На Ладах 12-го семейства расположение этого устройства довольно простое — как видно по фото, оно установлено в металлическую выпускную магистраль охладительной системы на ГБЦ. Находящийся здесь регулятор включения вентилятора ВАЗ позволяет точно определить температуру расходного материала, поскольку по этой магистрали проходит антифриз.

В каких случаях необходимо менять?

Если регулятор температуры ВАЗ ломается, расходный материал в системе будет превышать точку кипения и, соответственно, антифриз будет превращаться в пар. В конечном итоге это приводит к перегреву силового агрегата, а сам пар будет выбрасываться в воздух через различные отверстия, имеющиеся в системе.

Как известно, антифриз всегда находится под давлением, поэтому если на ВАЗ 2112 датчик стал барахлить, крышку расширительного бачка нужно открывать максимально аккуратно. В противном случае выплеснувшийся хладагент может оставить ожоги на коже. В целом контроллер температурного режима двигателя ВАЗ представляет собой довольно надежную деталь, которая выходит из строя сравнительно нечасто.

Но, как и любое другое устройство, у такого регулятора есть определенные дефекты, которые приводят к его поломке:

пропадает контакт на внутренней плате устройства;
появляются пробои в изоляции регулятора (автор видео — Василий Калугин).

Что касается основных симптомов поломки детали, то ее выход из строя можно определить по таким признакам:

Не включается вентилятор. Как известно, вентилятор активируется при нагреве мотора, также он может включаться и после того, как ДВС будет заглушен. Если вентилятор не включается, это может свидетельствовать не только о поломке контроллера, но и об окислении контактов питания. Поэтому в первую очередь необходимо произвести диагностику подключения вентилирующего устройства и при необходимости зачистить контакты от окисления.
Еще один симптом — мотор перестает нормально запускаться, особенно часто проблемы проявляются при наступлении холодов.
При езде на не прогретом силовом агрегате выхлоп будет плохим.
Еще один признак — появление пара из-под двигателя, это уже говорит о его перегреве.
На транспортном средстве может увеличиться расход потребляемого горючего.

Как показывает практика, при появлении таких признаков обычно замена контроллера системы охлаждения не требуется. По факту проблема обычно заключается в плохом контакте или повреждении проводов, в некоторых случаях это может быть утечка хладагента. Так что сначала нужно произвести визуальную диагностику устройства на наличие дефектов или повреждений.

Заливка новой охлаждающей жидкости

Когда старая смесь полностью стечет из всех деталей ВАЗ 2114, можно начинать промывку. Все пробки, краники должны быть открыты. Промывать блок и радиатор нужно подогретой водой. По цвету вытыкаемой жидкости можно определить, насколько загрязнена систем, черная или мутное серая вода даст понять владельцу, что замену охлаждающей жидкости нужно проводить чаще. Пробки и краник нужно перекрывать, когда вода будет чистой. В расширительный бачок новую смесь нужно лить тонкой струей. Залить можно до предельной отметки, но некоторые автомобилисты рекомендуют сделать запас,а уже позже долить после успешного испытания.

Заправка новой охлаждающей жидкостью ВАЗ 2114

Замена жидкости выполнена, нужно закрыть расширитель и завести ВАЗ 2114. Мотор должен работать в холостую до того момента, пока не запустится вентилятор печки. После его отключения можно глушить двигатель. Подходить к расширительному бочку нужно только после полного охлаждения силовой установки. При полном соблюдении инструкции водитель обнаружит то же самое количество тосола. Работа завершена.

Инструкция по замене

Для замены регулятора в домашних условиях вам не понадобится специфический инструмент или навыки, здесь все довольно просто. З амену следует производить на остывшую машину, чтобы не получить ожог!

Замена датчика температуры охлаждающей жидкости своими руками производится следующим образом:

Сначала обесточивается электросеть автомобиля, для этого просто снимите клемму с АКБ, открутив гаечным ключом гайку ее крепления.
Из радиаторного устройства необходимо слить в заранее приготовленную емкость часть расходного материала. Емкость должна быть чистой, поскольку этот антифриз будет опять залит в систему.
Чтобы без проблем заменить контроллер, произведите демонтаж корпуса воздушного фильтра. Его можно и не снимать, просто таким образом заменить его будет проще.
Выполнив эти действия, можно демонтировать колодку с проводкой от питания контроллера. Проследите за тем, чтобы на контактах не было коррозии, если ржавчина имеется, ее необходимо удалить железной щеткой.
Затем выкрутите регулятор из места монтажа, для этого используется ключ на 19. Установите новый датчик, перед монтажом удостоверьтесь в том, что на его резьбе имеется металлическое кольцо. Для того, чтобы надежно зафиксировать регулятор, его можно посадить на герметик. Дальнейшие действия по сборке осуществляются в обратной последовательности.

Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов. Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции. В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье — «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга. На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Неисправности системы охлаждения и способы их устранения

Неполадок системы охлаждения может быть достаточно много. Связано это в большинстве случаев не столько с надёжностью СОД, сколько с низким качеством комплектующих. Типичные неисправности бывают следующие:

низкий уровень ОЖ в бачке из-за нарушенной герметичности соединений шлангов, повреждения бачка;
отсутствие давления в системе, вызванное вышедшим из строя водяным насосом;
перегрев жидкости из-за неработающего в нормальном режиме электровентилятора – неисправны электровентилятор, реле, датчик температуры;
выход из строя термостата – определить эту неисправность можно по двум признакам: либо ОЖ циркулирует только по большому кругу, либо только по малому, в результате двигатель не нагревается или перегревается.

Рекомендуется регулярно пользоваться режимом самодиагностики для своевременного выявления отклонений в температурном режиме и следить за уровнем охлаждающей жидкости в расширительном бачке.

Утечка антифриза

Сначала следует проверить уровень ОЖ в расширительном бачке. Если он низкий, нужно осмотреть подкапотное пространство на предмет наличия подтёков. Обычно причина их появления в слабом соединении хомутов, повреждении радиатора или радиатора печки. Во всех случаях потребуется замена элементов.

Циркуляция тосола в системе

Чтобы проверить наличие давления в системе, следует открыть крышку расширительного бачка и посмотреть, как внутрь поступает тосол. Плохая циркуляция может стать следствием загрязнения СОД, в этом случае потребуется ее промывка. Другая причина заключается в выходе из строя помпы, но в этом случае гарантированно будет оборван ремень ГРМ, и последует дорогостоящий ремонт загнутых клапанов.

Двигатель перегревается

Причиной в большинстве случаев становится неисправный термостат. Для проверки нужно потрогать рукой нижний и верхний патрубки радиатора. Если верхний при рабочей температуре двигателя будет горячий, а нижний остаётся холодным, значит, термостат заклинил в закрытом положении.

Если он заклинит в открытом виде, двигатель будет долго прогреваться. Летом это не страшно, а зимой принесет массу неудобств. В обоих случаях термостат подлежит замене. Двигатель может перегреваться, если в системе есть воздушная пробка, или не работает электровентилятор. Также надо проверить радиатор – возможно, его соты забиты грязью.

Замена водяного насоса

Для удобства лучше снять и убрать в сторону адсорбер, не отсоединяя шлангов. Пластиковая накладка сверху на двигателе и защитный кожух привода ГРМ тоже нужно снять. Дальнейший алгоритм действий такой:

Домкратом приподнять правую переднюю сторону, тем самым вывесить колесо, в дальнейшем это понадобится для установки меток.
Колесо нужно снять, открутить гайку крепления шкива коленчатого вала и снять шкив.
Ослабить гайки крепления роликов-натяжителей и снять ремень привода газораспределительного механизма.
Вставить подходящий деревянный брусок между шестернями распредвалов, предотвратив их прокручивание.
Открутить три крепежных болта, фиксирующих помпу, и снять насос.

Новая помпа устанавливается в обратном порядке, рекомендуется нанести на места соприкосновения с блоком небольшой слой силиконового герметика.

Замена радиатора

Следует сначала слить антифриз из системы, открутив сливную пробку в нижней части радиатора, предварительно подставив подходящую ёмкость. Далее нужно слить охлаждающую жидкость с рубашки блока. Дальнейшая работа проводится следующим образом:

Снятие фишки проводов и отключение электровентилятора.
Открутить два болта с левой стороны.
Открутить две гайки сверху и болт внизу.
Теперь можно снять радиатор вместе с электровентилятором, отсоединив предварительно нижний и верхний патрубок.

Новый радиатор устанавливается в обратной последовательности, рекомендуется поменять охлаждающую жидкость.

Замена термостата

Перед заменой термостата следует слить охлаждающую жидкость из радиатора и из блока цилиндров. Теперь нужно ослабить хомуты патрубков, подходящих к термостату и демонтировать его. Новое устройство устанавливается в обратной последовательности, рекомендуется заменить и хомуты.

Все эти работы, а также замена соединительных шлангов или радиатора отопителя могут осуществляться в гаражных условиях. Для этого не обязательно обращаться в автосервис. Замена помпы стоит не менее 800 рублей, термостата – 400-500, радиатора – 300-400. Суммы не такие большие, но и работа несложная. Делать своими руками или воспользоваться услугой СТО – каждый выбирает для себя сам.

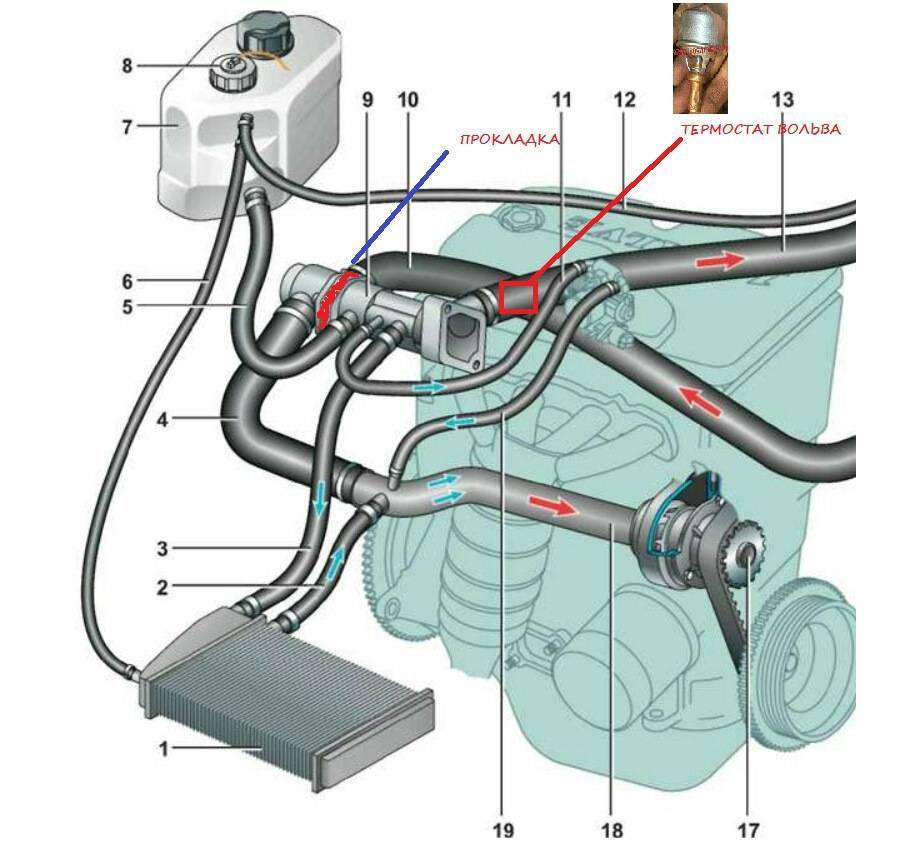

Полная схема системы охлаждения 16-ти клапанного двигателя ВАЗ-2112
