Томагавк 9010: инструкция по эксплуатации сигнализации Tomahawk

Установка устройства

Выполнить установку системы сможет любой человек, у которого даже нет опыта работы в такой области. Однако прежде чем начать выполнение процесса, стоит ознакомиться со всеми его особенностями. Как правило, занимает он немного времени, но это только в том случае, если владелец машины хоть немного ознакомлен с его ходом.

Монтаж в автомобиль

Необходимо установить электронный блок, через который можно управлять устройством, прямо в салоне машина. Антенну системного блока следует расположить максимально высоко, чтобы она с легкостью принимала все сигналы от пульта ДУ. Нельзя, чтобы она соприкасалась с металлическими предметами или электропроводкой, так как это может уменьшить эффективность ее работы. Сирена должна находиться в моторном отсеке, чтобы к ней был минимальный доступ для посторонних. Если же используется автономная сигнализация, то ее следует расположить в скважине сервисного ключа. Устанавливать сирену надо рупором вниз, что защитит устройство от влаги. Соединение проводов также лучше спланировать внутри салона, чтобы они не так окислялись.

Подключение системы

Чтобы позволить Томагавк 9010 запускаться через пульт ДУ, необходимо для начала настроить систему

При этом важно, чтобы рычаг, переключающий передачи, был в нейтральном положении. Прежде чем заглушить двигатель автомобиля, следует проделать несколько важных действий:

  1. Активировать ручной тормоз. При этом двигатель должен работать;
  2. Нажать на кнопку панели системы, имеющее обозначение, напоминающее ключик. После ее нажатия должна появиться иконка с изображением автомобиля. Одновременно ее появление будет сопровождаться мелодией;

Последующие два шага нужно выполнять максимально быстро – около 30 секунд.

  1. Вынуть ключ из замка зажигания, но двигатель должен по-прежнему работать;
  2. Теперь следует выйти из машины и закрыть за собой дверь.

Если все действия были выполнены правильно, то сигнализация 9010 должна автоматически заглушить мотор. Но если этого не произойдет, то возможность дистанционного запуска будет отключена.

Как увеличить время прокрутки стартера

В некоторых ситуациях после длительной эксплуатации или сильного похолодания изначального времени прокрутки стартера может не хватать. Поршневая группа начинает вращаться, но подхват не срабатывает. Для подобных ситуаций изготовитель предусмотрел возможность увеличения времени работы стартера.

Вход в программу осуществляется трёхкратным нажатием на Override.

Система позволяет автомобилисту поставить три режима:

  • 800 мс – нажать на закрытый замок;
  • 1200 мс – вдавить на брелке ключ;
  • 1800 мс – активируется через кнопку открытия багажника;
  • 3000 мс – потребуется клацнуть на перечёркнутый динамик.

При этом заводское положение установлено именно на 800 мс. Подразумевается, что устройство будет эксплуатироваться при тёплой погоде и с исправной батареей. Поломки логично объясняются износом АКБ и замерзанием масла в картерном отсеке.

Более подробно процедуру калибровки можно посмотреть на видео.

Брелок

В сервисном мануале представлены все нюансы касательно настройки коммуникатора. Перед осуществлением задачи необходимо убедиться в том, что в брелке установлены рабочие батарейки.

Значение кнопок

Обозначение индикаторов на коммуникаторе

Описание назначения клавиш:

  1. Кнопка активации и выключения режима защиты, выполнена в виде закрытого замка.
  2. Для автоматического пуска ДВС и управления этой опцией применяется клавиша со значком ключа.
  3. Для управления дверным замком багажного отсека используется кнопка с индикатором открытого багажника.
  4. Клавиша со значком в виде громкоговорителя используется для активации и отключения беззвучного режима защиты.
  5. Кнопка для настройки параметров и активации подсветки со значком F.

Для настройки различных команд может потребоваться нажимать на кнопки коммуникатора длительно либо коротким кликом. Также с этой целью используются сочетания клавиш. Вся эта информация подробно указывается в инструкции по эксплуатации Tomahawk TW 9010. Настройка сигнализацией осуществляется с использованием основного пульта, но для управления может применяться и дополнительный.

Настройка брелка

Перед выполнением настройки необходимо привязать коммуникатор к микропроцессорному блоку. Без этого регулировка параметров и управление противоугонной системой будет невозможным.

Как записать брелок в память Tomahawk TW 9010?

При выполнении этой задачи из памяти микропроцессора будет удалена вся информация о старых коммуникаторах:

  1. Ключ устанавливается в выключатель зажигания в режим On. Мотор заводить не нужно.
  2. Сервисная кнопка Оверрайд зажимается до момента, пока сирена не воспроизведет четыре звуковых сигнала.
  3. Затем клавиша отпускается.
  4. Одновременно на коммуникаторе необходимо кликнуть по клавишам открытия багажного отсека и беззвучной охраны. Эти кнопки зажимаются до появления сигнала. Если прописывается основной коммуникатор, то сирена сработает один раз, дополнительный – дважды, третий – четыре и т. д.
  5. Затем надо подождать шесть секунд, чтобы сигнализация вышла из режима привязки. В течение этого времени нельзя кликать по кнопкам брелка либо трогать ключ в замке.

Пользователь Данил Андреев рассказал о самостоятельной привязке нового брелка к блоку управления сигнализации Томагавк 9010.

Как настроить функции?

Для регулировки параметров опций необходимо использовать сочетания клавиш:

  1. Одновременный клик по первой и пятой кнопкам позволит активировать энергосберегающую функцию.
  2. Пятая клавиша предназначена для активации и отключения подсветки.
  3. Клик по второй и пятой кнопкам позволит изменить режим оповещения автовладельца. При каких-либо событиях водитель будет предупреждаться посредством вибрационного либо звукового сигналов.
  4. Если зажать клавишу под номером 5, это позволит активировать настройку часов, таймера либо будильника.
  5. Нажатие четвертой и пятой кнопок, в зависимости от количества, позволит активировать работу таймера на время от 10 до 120 минут.

Настройка кнопкой Override

Некоторые функции можно регулировать с использованием клавиши Оверрайд:

  1. Ключ вставляется в замок, производится активация зажигания.
  2. Клавиша кликается шесть раз. Это позволит автовладельцу зайти в режим программирования параметров.
  3. Затем зажигание отключается. Если функция выбрана, то диодная лампочка будет моргать, а сирена воспроизведет звуковой сигнал шесть раз.
  4. С использованием клавиши производится изменение опции последовательными кликами.
  5. Чтобы назначить определенный параметр, используются все клавиши коммуникатора, кроме пятой. При каждом клике кнопкой сирена будет воспроизводить звуковой сигнал.

Как сбросить настройки?

Для сброса всех параметров до заводских выполняются следующие действия:

  1. Автовладелец входит в режим программирования в соответствии с описанной схемой. Для этого на клавишу надо нажать 10 раз.
  2. Производится отключение зажигания. Когда сирена издаст звуковой сигнал, кнопка кликается один раз.
  3. Затем нажимается первая клавиша коммуникатора.
  4. Производится активация и отключение зажигания. Если настройки будут успешно сброшены, световая сигнализация сработает пять раз.

Канал «Шер Тигр» рассказал о самостоятельном сбросе настроек противоугонной системы Томагавк.

https://youtube.com/watch?v=77QDPi5co3Y

Характеристики брелока

В комплекте к автосигнализации tomahawk (к современным версиям, например к популярным х5, tz-9020 или tw- 9010, 9030) обычно идут два брелока:

  • основной, с двусторонней связью – брелок с жидкокристаллическим дисплеем, который позволяет автовладельцу получать оповещения системы безопасности и осуществлять управление охранным комплексом на расстоянии, на нем обычно расположено пять кнопок;
  • дополнительный, с односторонней связью – этот брелок без дисплея, он имеет всего четыре кнопки и индикатор – светодиод.

Фото брелока Томагавк tw-9020, 9030 (основной, дополнительный и антенна)

При помощи брелока большинства сигнализации можно осуществлять такие основные функции:

  • ​постановка/снятие с охраны авто;
  • закрытие и открытие дверей с работающим двигателем;
  • открытие замка багажника на расстоянии, в том числе отдельно от дверей;
  • автозапуск двигателя (в том числе отложенный по таймеру или заданной температуре)
  • управление иммобилайзером;
  • поиск машины на большой стоянке;
  • включение режимов сирена и анти-ограбление;​
  • контроль всех систем охраняемого автомобиля на расстоянии (температура, заряд аккумулятора, уровень бензина и многое др.);
  • просмотр истории оповещений системы;
  • настройка уровня чувствительности датчиков движения и удара;
  • программирование функций автосигнализации;
  • дистанционное включение сервисного режима.

Данные опции подробно описываются в инструкции по применению к любому брелоку.

Пошаговая инструкция по установке сигнализации своими руками

Пошаговое руководство по самостоятельному монтажу:

  1. Микропроцессорный модуль устанавливается в салоне автомобиля в наиболее скрытом месте. Его монтаж может выполняться за комбинацией приборов, вещевым ящиком либо в свободном пространстве за автомагнитолой. В зависимости от места установки, производится его подготовка – снимается декоративная облицовка, демонтируются крепления, отключаются разъемы и т. д. Фиксация модуля осуществляется на ровной поверхности с использованием двустороннего скотча или пластиковых хомутов. Блок необходимо разместить колодкой вниз, чтобы не допустить попадания влаги внутрь устройства по проводам.
  2. Приемопередатчик монтируется в верхней части салона, предпочтительно на лобовом или заднем стекле. Нельзя допустить прикосновения устройства к металлическим предметам и изделиям, а также жгутам с проводкой. Для фиксации антенны используется двусторонний скотч или клей.
  3. Сирена размещается под капотом машины, в наиболее скрытом и не подверженным воздействию высоких температур и влаги месте. Если используется автономное устройство, пользователь должен обеспечить свободный доступ к его замочной скважине. Места соединений сирены с блоком управления рекомендуется спланировать в салоне автомобиля, это позволит предотвратить возможное окисление контактов в будущем.
  4. Контроллер чувствительности монтируется скрытым образом в центральной часть кузова автомобиля. Такое размещение позволит качественно фиксировать физические воздействия с любой стороны корпуса. Для крепления устройства используются саморезы либо клей.
  5. Сервисная кнопка устанавливается в салоне, рядом с креслом водителя. Ее можно спрятать в жгут со штатной проводкой и обмотать изолентой, чтобы замаскировать.
  6. Все сильноточные электроцепи необходимо защитить предохранительными устройствами соответствующего номинала. Речь идет о проводах центрального замка, системы зажигания и питания, оптики автомобиля и т. д.
  7. Триггеры или концевые переключатели необходимо врезать в защищенные от влаги места. Если двери, капот или багажный отсек заперты, к устройствам не должно быть доступа.

Подключение штекера

Особенности соединения основного 18-пинового разъема:

  1. Черный – минус или «масса». Он должен быть подключен к любому штатному болту, установленному на кузове автомобиля. Необходимо обеспечить максимально прочный контакт.
  2. Синий провод предназначается для подключения системы освещения в салоне или поднятия электростеклоподъемников.
  3. Черно-красный контакт – выход IGN3 на замке зажигания. Подключается к соответствующему выводу на выключателе.
  4. Желто-черный контакт используется для подсоединения кабеля реле блокировки стартерного механизма.
  5. Красно-желтый провод предназначен для подключения второго дополнительного канала.
  6. Черно-серный контакт представляет собой вход кабеля тахометра либо контроллера давления моторной жидкости. Должен быть соединен с сигнальной электроцепью.
  7. Красно-синий провод представляет собой положительный контакт входа контроллеров дверных замков.
  8. Бело-оранжевый кабель – отрицательный вывод, должен быть подключен ко входу концевого переключателя, установленного на двери багажного отсека.
  9. Фиолетовый контакт кабель для подсоединения опции «Антиограбления».
  10. Черно-зеленый и желто-зеленый провода применяются для подключения питания габаритных фар.
  11. Черно-белый контакт представляет собой выход настраиваемой дополнительной блокировки. Пользователь может запрограммировать ее как нормально замкнутую или разомкнутую.
  12. Серый кабель – положительный вывод сирены.
  13. Сине-желтый контакт предназначается для подключения провода третьего дополнительного канала.
  14. Черно-желтый кабель используется для подключения замка багажного отсека, чтобы обеспечить его открытие по команде.
  15. Фиолетово-оранжевый контакт применяется для соединения с контроллером стояночного тормоза. Должен быть подключен к отрицательному выходу датчика.
  16. Черно-синий и серо-оранжевый провода – отрицательный выход. Первый используется для подсоединения к контроллерам дверей, второй – капота.

Пользователь ДимАСС на примере автомобиля Ниссан Тиида рассказал о самостоятельной установке и подключении сигнализации Томагавк 9010.

Вход в режим программирования функций дистанционного запуска

Чтобы произвести вход в меню программирования сигнализации с автозапуском Томагавк, выполняется следующий алгоритм:

  1. В автомобиле включается система зажигания, для этого ключ устанавливается в положение «АСС». Силовой агрегат при этом не заводится.
  2. Кнопка входа в аварийный режим обслуживания нажимается шесть раз подряд. Если монтаж противоугонной системы выполнялся не самостоятельно, место размещения клавиши следует уточнить у установщика.
  3. Затем зажигание отключается установкой ключа в режим «Off».
  4. С помощью кнопки входа в аварийный режим обслуживания производится выбор строки с необходимой опцией в соответствии с таблицей программирования. При каждом нажатии клавиши система переходит к последующей функции.
  5. Используя коммуникатор и его кнопки, производится выбор нужного параметра в соответствии с таблицей.
  6. Для выхода из меню настроек пользователю нужно не предпринимать никаких действий на протяжении десяти секунд.
Количество нажатий на аварийную кнопкуОписание опцииКнопки брелка
1 разТурботаймер1 мин2 мин3 мин6 мин
2 разаВремя функционирования силового агрегата после удаленного старта5 мин10 мин15 мин20 мин
3 разаИнтервал для почасового пуска двигателя авто1 час2 часа4 часа24 часа
4 разаТемпература воздуха, при которой будет заводиться мотор-5 градусов-10 градусов-20 градусов-30 градусов
5 разВключение режима охраны с закрытием дверных замков при удаленном старте двигателяОтключеноВключено
6 разАктивация внешних световых приборов при удаленном запуске мотораМигаютРаботают постоянно без морганияОтключены
7 разЗакрытие дверных замков при включенной защитен после удаленной остановки силового агрегатаОтключеноВключено
8 разРежим подготовки транспортного средства к дистанционному стартуАвтоматическийБезопасный
9 разВключение проводника зажигания АСС при удаленном запуске двигателяАСС. Активируется одновременно с контактом IGN1 и отключается при включении стартерного механизмаIGN. Активируется одновременно с контактом IGN1 и не отключается при прокручивании стартераСтартер 2, включается при прокручивании механизмаСтартер 3, включается до активации стартерного устройства
10 разКонтроль функционирования силового агрегата по импульсу/время работы стартерного механизма при запускеКонтроллер давления моторной жидкости/0,8 сКонтроллер давления моторного масла/1,2 сКонтроллер давления моторной жидкости/2 сТахометр, время работы стартера – менее 3,6 с
11 разТип силового агрегатаБензиновыйДизельный
12 разЕдиницы измерения температуры для автозапуска мотораЦельсияФаренгейта
Количество нажатий на аварийную кнопкуОписание опцииКнопки брелка
4 разаКонтроль работы силового агрегата по показаниямНапряжения в бортовой сети автомобиляПо сигналам контроллера давления моторной жидкостиПо тахометру
7 разЗапирание дверных замков при удаленном запуске двигателяКонтакт IGN2 активирован, но дверные замки не запираются при автозапускеКонтакт IGN2 отключен, но замки дверей не закрываются при удаленном стартеКонтакт IGN2 активирован и дверные замки запираются при автозапускеКонтакт IGN2 отключен и замки дверей закрываются при удаленном старте
8 разЗадержка активации стартерного механизма перед удаленным пуском силового агрегата для дизельных и бензиновых моторов2 секунды – рекомендовано для бензинового двигателя10 секунд – рекомендовано для дизельных силовых агрегатов
15 разЕдиницы измерения уровня температуры в салоне авто для автозапуска/тип блокировки двигателяЦельсия, дополнительная блокировка нормально-разомкнутаяФаренгейта, дополнительная блокировка нормально-замкнутаяЦельсия, дополнительная блокировка нормально-замкнутаяФаренгейта, дополнительная блокировка нормально-разомкнутая
16 разТурботаймерОтключен1 минута3 минуты6 минут
Количество нажатий на аварийную кнопкуОписание опцииКнопки брелка
1 разАктивация контакта IGN3 при удаленном старте силового агрегатаАСС. Отключается при активации и прокручивании стартерным механизмом коленвалаIGN. Контактный элемент не отключается при включении стартерного устройства.Стартер 2. Активируется при срабатывании стартерного механизма.Стартер 3. Включается до момента прокручивания стартером коленвала.
3 разаВыбор типа трансмиссии/режим подготовки к удаленному старту двигателяАвтоматическая коробка передачМеханическая трансмиссия с автоматической подготовкой к удаленному запускуМеханическая коробка передач с безопасной подготовкой к дистанционному старту двигателя

Плюсы и минусы сигнализации Томагавк

С учетом сказанного можно подвести итог, стоит ли выполнять подключение Томагавк 9010 по схеме.

Плюсы

  • Экономия денег;
  • Возможность самому решить, где будет ставиться блок и кнопка;
  • Точное понимание особенностей работы системы и возможность быстро ее отключить;
  • Простота ремонта, если это потребуется.;

Минусы

  • Большие затраты времени;
  • Высокий риск допустить ошибку даже при наличии схемы;
  • Отсутствие гарантии.;

Разобравшись, как подключить автозапуск на сигнализацию Томагавк и саму охранную систему, вы сделаете работу самостоятельно. Но нужно тысячу раз подумать, прежде чем решиться на такой шаг. Даже при работе по схеме вы можете ошибиться, что в лучшем случае приведет к неправильной работе охранной системы, а в худшем — к полному отказу или повреждению какого-то блока.

Инструкция сигнализации Томагавк: основные настройки таймера, будильника или часов

Для режима настройки используют кнопку на основном брелке с обозначением  « F в окружности» и кнопки с обозначением «силуэт автомобиля с открытой крышкой багажника» и  «динамик, перечеркнутый двумя черточками».

Основные режимы настроек часов, будильника и таймера (количество нажатий на кнопку с обозначением « F в окружности»):

  • Настройка минут на часах (количество нажатий – 1);
  • Настройка часов на будильнике (количество нажатий – 2);
  • Настройка минут на будильнике (количество нажатий – 3);
  • Включение (выключение) будильника (количество нажатий – 4);
  • Настройка часов на таймере (количество нажатий – 5);
  • Настройка минут на таймере (количество нажатий – 6);
  • Включение (выключение) таймера (количество нажатий – 7).

Инструкция Томагавк по настройке часов и будильника предполагает следующие действия. Установку времени начинаю  после установки режима настроек часов (после удержания кнопки с обозначением « F в окружности», на жидкокристаллическом дисплее брелка появляется поле с электронными часами).

Для настройки значения часов используют кнопки с обозначениями «силуэт автомобиля с открытой крышкой багажника» (увеличение времени) и  «динамик, перечеркнутый двумя черточками» (уменьшение времени).

Примечание: Для настройки минут  используют кратковременное нажатие кнопки с обозначением « F в окружности» (происходит перемещение курсора от поля с часами  к полю с минутами). Увеличение и уменьшение минут происходит с использованием тех же кнопок, что и при настройке часов.

Также применительно к Томагавк сигнализации, инструкция по установке будильника похожа на настройку часов. Настройка будильника выполняется после установки часов и минут, при двойном нажатии кнопки с обозначением  « F в окружности».

После установки необходимого  значения часов и минут для будильника (для ускоренного запуска используют одновременное нажатие кнопок с обозначением  «силуэт автомобиля с открытой крышкой багажника» и « F в окружности»), нажав кнопку с обозначением « F в окружности» четыре раза, выйти в подменю активации будильника.

Для включения либо выключения будильника  используются кнопки с обозначением «силуэт автомобиля с открытой крышкой багажника» (включено)  и  с обозначение «динамик, перечеркнутый двумя черточками» (выключено).

Применительно к комплексу Томагавк, инструкция для настройки таймера выглядит следующим образом: после настроек  будильника нажать кнопку с обозначением « F в окружности» пять раз, выставив значение часов. Соответственно, нужно нажать эту же кнопку шесть раз, выставив необходимое значение минут. Выполнив установку времени для таймера, проводим активацию (деактивацию), нажав кнопку с обозначением « F в окружности» семь раз.

Описание сигнализации

На сегодня выпуск автомобильных сигналок Томагавк 9010 завершен. Но эту модель еще можно встретить в продаже в магазинах, где она есть в наличии.

Основные возможности

Эта автосигнализация предоставляет потребителю такие возможности:

  • активация беззвучной охраны;
  • надежная защита дверных замков, а также багажного отсека и капота от вскрытия;
  • программирование пуска силового агрегата по температуре автоматически;
  • возможность использования опции автозапуска на автомобилях с МКПП либо АКПП;
  • турботаймер, предназначенный для охлаждения системы наддува двигателя;
  • возможность монтажа автосигнализации на машины с любым типом силового агрегата, в том числе с турбокомпрессором;
  • замер уровня температуры в салоне авто;
  • опция самостоятельной диагностики всех зон защиты с обходом неисправной и предупреждением автовладельца об этом;
  • наличие двухзонного сенсорного датчика, определяющего активность и воздействие на кузов машины;
  • опция отключения сенсорного контроллера на расстоянии;
  • функция вычисления ложных срабатываний;
  • наличие трех каналов связи для подключения дополнительного оборудования;
  • функция «Паника», обеспечивающая активацию тревожных сигналов и оптических устройств для отпугивания возможных преступников;
  • режим «Антиограбления», позволяющий заблокировать работу силового агрегата при разбойном нападении на машину;
  • возможность настройки основных параметров, а также включения и отключения сигнализации с использованием сервисной кнопки Оверрайд;
  • опция вызова автовладельца к транспортному средству;
  • функция поиска автомобиля на стоянке;
  • наличие дополнительных опций на брелке – будильник, таймер, текущее время;
  • выключение автосигнализации и разблокировка дверных замков в два этапа;
  • наличие встроенного реле для управления системой закрытия дверных замков, установленного в микропроцессорном модуле;
  • главный пульт оборудуется пятью клавишами управления, подсветкой дисплея, а также системой предупреждения зуммером либо посредством вибрации;
  • защита канала управления от сканирования и перехвата передающихся данных;
  • возможность использования дополнительных коммуникаторов, в общей сложности в память блока управления можно прописать до четырех пультов.

Канал «AutoAzart» вкратце рассказал об основных возможностях и функциях систем Томагавк 9010.

Преимущества и недостатки

По отзывам, помимо стоимости и наличия двусторонней связи, для данной сигнализации характерны следующие достоинства:

  1. Высокое качество сборки составляющих элементов. Все устройства – брелок, микропроцессорный модуль, антенна и другие выполнены в прочном корпусе. Это позволяет предотвратить выход из строя прибора при механическом повреждении.
  2. Коммуникатор для управления мало весит.
  3. Несколько режимов для настройки опции дистанционного запуска двигателя.

Минусы:

  1. В городских условиях диапазон функционирования коммуникатора составляет 150 метров. Хотя производителем этот параметр заявлен на 1200 м.
  2. Некоторые пользователи отмечают такой недостаток, как мелкие иконки и индикаторы на дисплее брелка. Потребуется время, чтобы привыкнуть к ним.
  3. Кодировка, использующаяся производителем для защиты передающихся сигналов, по факту является неэффективной. Угонщики могут использовать специальные средства в виде сканера для перехвата импульсов и команд. Это позволит взломать противоугонную систему.
  4. Высокая чувствительность сенсорного контроллера. При некорректной настройке это приведет к ложным срабатываниям автосигнализации.
  5. Во время выпуска этих моделей противоугонных систем встречались бракованные сигнализации.
  6. У жителей северных регионов могут возникнуть сложности с управлением сигнализацией, поскольку она иногда работает со сбоями в условиях пониженных температур.
  7. При сильных помехах происходит разрыв связи с коммуникатором. Со временем кнопки на брелках необходимо нажимать сильнее и по несколько раз.
  8. Возможно произвольно отключение и активация различных функций, что свидетельствует о проблемах в работе микропроцессорного модуля.

Пользователь Олег Баранов показал на практике, как функционирует установленная сигнализация Томагавк 9010.

Инструкция по применению

Как правильно установить и настроить защитную систему с датчиками температуры и удара? Инструкция и схема подключения приведены ниже.

Как подключить?

Процесс подключения состоит из нескольких этапов.

  1. Для начала осуществляется монтаж сирены в моторном отсеке. Для этого нужно учесть, что их установка осуществляется в месте, где нет влаги высоких температур. Сирены не должны мешать ремонту транспортного средства, а их рупор всегда должен быть установлен вниз.
  2. Затем монтируется концевик капота. Вам нужно использовать для этого любое отверстие в моторном отсеке, которое подходит для этих целей. Концевики не должны во что-либо упираться, их контакт должен быть наиболее надежным.
  3. Теперь производится монтаж датчика температуры. Этот датчик лучше прикрутить к двигателю, так вы сможете получить более достоверную информацию о состоянии температуры моторы. Черные провода датчиков всегда устанавливаются на массу, а их белые (или светлые) проводки следует подключить к оранжевому проводку от концевика, установленного на капоте. Такие места соединений лучше запаять, сверху устанавливать специальные термоусадки. Далее проводки от концевика и сирены следует подключить к проводке вашего авто, поэтому вам потребуется завести их в салон.
  4. Следующим этапом будет монтаж антенны. Этот элемент должен быть установлен подальше от металлических частей и проводки. Зачастую антенны устанавливаются в районе лобового стекла, к примеру, в верхнем или нижнем углу. Проводки можно уложить под обшивкой.
  5. Теперь нужно произвести монтаж светодиодной лампы, которая будет свидетельствовать о том, что система работает. Ее также можно установить рядом с антенной, в некоторых моделях антенна идет с лампой в одном корпусе.
  6. Далее, необходимо подключить все провода и разъемы к центральному блоку. Это делается в соответствии со схемой, которая идет в комплекте с охранной системой.
  7. Найдите место для датчика удара. Датчик удара лучше закрепить при помощи стяжки или двухстороннего скотча. Также датчик удара можно прикрутить, если есть соответствующее отверстие. Желательно выбрать удобное место, так как впоследствии вы будете настраивать датчик удара. Чтобы не допустить ошибок при установке — смотрите видео (автор видео — avtozvuk).

Как настроить?

Об основных настройках мы расскажем далее:

  1. Для начала регулятор чувствительности ударов должен быть выставлен на минимум. Чувствительность прибора следует увеличивать плавно, регулярно проверяя порог срабатывания. Чтобы понять, когда больше не нужно увеличивать чувствительность, периодически постукивайте кулаком по автомобилю.
  2. Запуск мотора дистанционно. Нажмите на кнопку «ключ», в этот момент на экране брелока появятся несколько символов (изображение автомобиля означат, что мотор заведен). Время его функционирования выставляется с помощью таблицы, которая идет в комплекте. Одновременно нажимая кнопки «ключа» и «замка», вы можете увеличить время работы агрегата, с каждым нажатием будет добавляться по 5 минут.

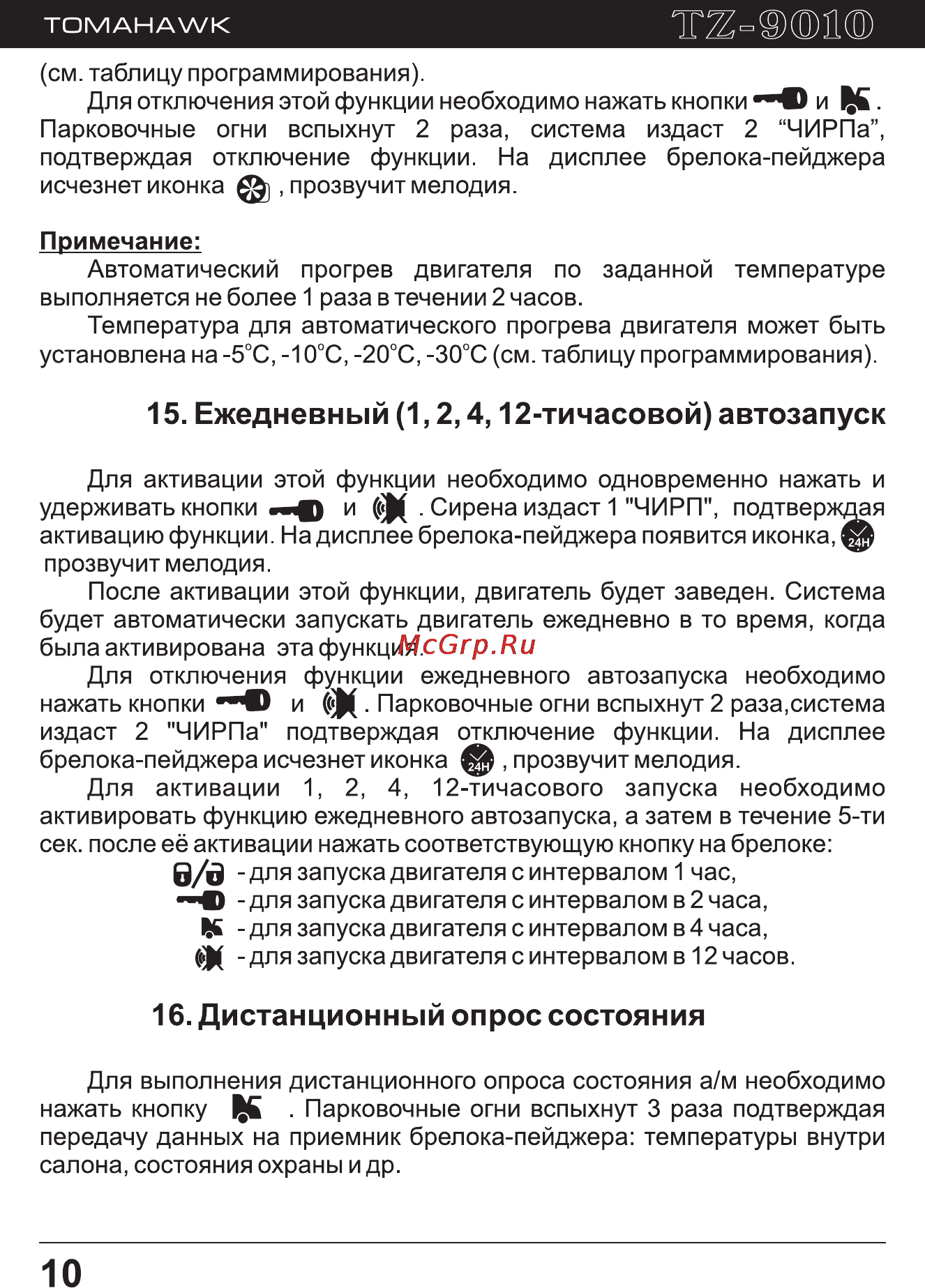

  3. Функция ежедневного запуска мотора. Чтобы выбрать эту опцию, нажмите на кнопки ключа и отсутствия громкости, зажмите их и удерживайте до того момента, пока не прозвучит характерная мелодия. Когда опция будет активирована, ровно через сутки система будет в автоматическом режиме запускать мотор. Для отключения опции повторите те же действия.
  4. Как открыть багажник дистанционно? Для этого следует зажать и удерживать клавишу открытого багажника на брелоке. Данную опцию необходимо заранее подключить во время монтажа системы.
  5. Что можно сделать с помощью кнопки Override? С помощью Override можно настроить некоторые опции без использования брелока. Для этого выключите зажигание и нажмите Override. Нажав Override 3 раза, вы активируете режим Valet, 2 раза — опцию запуска мотора каждый день, 5 раз — автоматический режим прогрева салона до определенной температуры. Чтобы отключить функцию, просто нажмите Override. Если с помощью этой кнопки вы включили ежедневный запуск ДВС, то мотор заведется сразу после того, как вы извлечете ключ зажигания из замка (автор видео — Ремонт авто своими руками).

Описание брелока

На каждом брелоке томагавк расположены однотипные кнопки и пиктограммы (значки на ЖК-дисплее).

Значение кнопок

На основном и дополнительном брелке присутствуют следующие кнопки с картинками:

  • КН 01 – значок закрытого замка;
  • КН 02 – значок в виде ключа;
  • КН 03 – значок с открытой крышкой багажника;
  • КН 04 – значок в виде перечеркнутого динамика;
  • КН 05 – значок буквы F в круге (только на основном брелке).

Схема и обозначения кнопок

Значение пиктограмм

Пиктограммы (загорающиеся значки на экране сигнализации) оповещают владельца о состоянии автомобиля и системы охраны:

  • 1. машина поставлена на ручной тормоз;
  • 2. система поставлена на охрану;
  • 3. тихий режим охраны;
  • 4. блокировка дверей;
  • 5. блокировка замков снята;
  • 6. виброрежим брелока включен;
  • 7. включен сервисный режим;
  • 8. уровень заряда;
  • 9. открыта одна из дверей;
  • 10. работает силовой агрегат;
  • 11. открыт багажник;
  • 12. температура
  • 13. время;
  • 14. включен будильник;
  • 15. включен таймер;
  • 16. повторяющийся автозапуск;
  • 17. режим экономии электроэнергии;
  • 18. объект охраны в зоне действия брелока;
  • 19. канал двухсторонней связи;
  • 20. вызова автовладельца;
  • 21. автозапуск по заданной температуре;
  • 22 – 25. срабатывание сенсоров удара;
  • 26. включен режим “сирена”;
  • 27. индикатор открытого капота;
  • 28. работают световые устройства машины.

Схема расположения пиктограмм

Таблица программирования Томагавк 9010

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
