Смотровая яма – создаем в гараже комфортные рабочие условия

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

  1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
  2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

  • 4 тумбы под опоры;
  • 2 пары платформ со стопором, чтобы машина не скатилась;
  • 2 пары горизонтального трапа под наклонный заезд;
  • несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Особенности подвальной лестницы

Эстетика подвальной лесенки — комбинированная конструкция

Сегодня в загородных домах обустраивают целый цокольный этаж, где помимо бойлерной может быть оборудовано помещение для хранения припасов и домашних заготовок, прачечная, тренажерный зал, сауна и даже бильярдная. Отделанные красивой плиткой или обшитые деревом стены создают впечатление полноценного обжитого пространства, а лестница в подвал под стать общему дизайну добавляет обстановке некогда мрачного помещения определенный шарм (на верхнем фото).

Дело с лестницей в подвал гаража обстоит несколько иначе: здесь о красоте ступеней и перил приходится думать в последнюю очередь, самое главное – надежность крепления конструкции и обеспечение максимально комфортного спуска, поскольку из-за ограниченности пространства уклон конструкции приходится делать довольно крутым.

Однако оборудование погреба в гараже тоже играет немаловажную роль: его можно использовать для хранения продуктовых запасов, в качестве ямы для ремонта машин, а если есть возможность провести туда свет – даже мини-мастерской.

Если позволяет площадь, даже лестница в подвал дает возможность проявить дизайнерские фантазии: кованые перила, изящные ступени, легкий спуск позволят сделать ее стильной деталью интерьера (на фото справа).

Простой поворотный пролет с промежуточной площадкой

Технология сооружения смотровой ямы

Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.

Выкапывание котлована

Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.

Разметка котлована внутри гаража Источник parki48.ru

Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.

Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.

Выкапывание котлована (выемка грунта) Источник ok-berta.ru

Вентиляция смотровой ямы

Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.

По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.

Вентиляционная труба внутри смотровой ямы Источник drive2.ru

Обустройство смотровой ямы

Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:

  1. Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
  2. Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
  3. Проводится гидроизоляция всей ямы: пол и стенки.

Гидроизоляция

Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.

Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.

Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом

Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом

Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru

Формирование пола и стен

Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека

Поэтому основное внимание сооружению стенок

Как уже было сказано выше, здесь два варианта:

  • использовать кирпичи или блоки;
  • возвести монолитную конструкцию.

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).

Яма из блоков или кирпича Источник drive2.ru

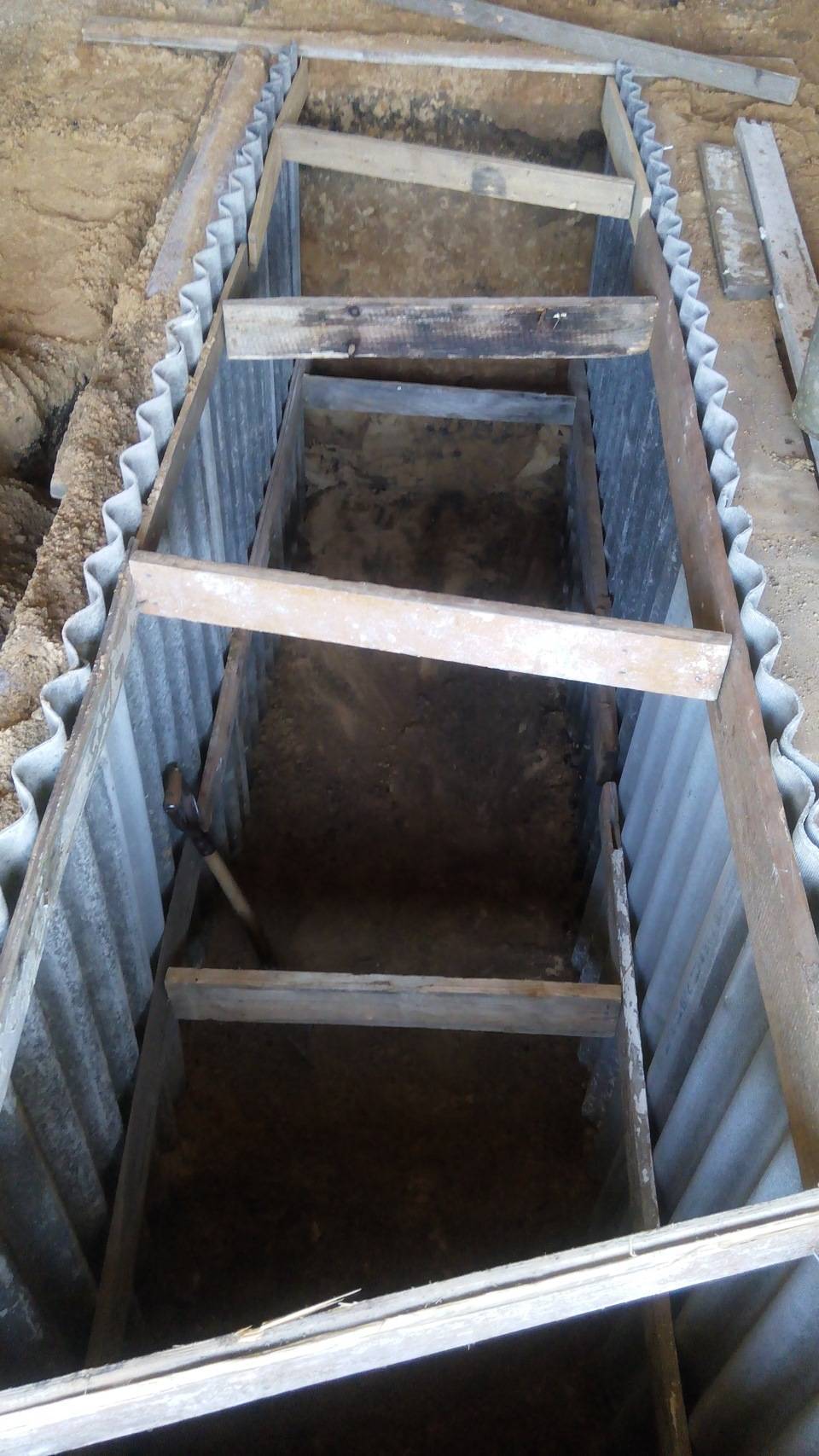

Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.

Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.

Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.

Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

https://youtube.com/watch?v=bBwpXAKFCEs

Для чего нужна

Смотровую яму сооружают в гараже или другом помещении, где содержится автомобиль, или специализированном, предназначенном для его ремонта и технического обслуживания. Возможно обустройство ямы на улице, если в помещении, по каким-либо причинам, выполнить ее не представляется возможным.

Таким способом обеспечивается беспрепятственный и удобный доступ к узлам и деталям, расположенным снизу машины. Это позволяет выполнять замену элементов, производить смазку, регулировку, обтяжку механизмов и другие необходимые операции.

Шаг первый: определение габаритов

Работы по обустройству смотровой ямы для гаража начинают с её проектирования и расчёта габаритов. Результаты этих работ имеет смысл зафиксировать на бумаге в виде плана гаража и чертежа ямы. Необходимо хорошо продумать, где она будет расположена, как будет въезжать в гараж машина. Требуемые размеры смотровой ямы зависят от ширины и длины автомобиля, размера гаража, а также роста владельца

Важно правильно сделать расчёты, иначе допущенные ошибки обойдутся потом слишком дорого

  1. Ширину ямы выбирают так, чтобы она была сантиметров на 20 меньше расстояния между колёсами машины, но достаточной, чтобы человеку внутри было просторно работать. При этом, не стоит жёстко ориентироваться на размеры конкретного «железного коня», ведь владелец может со временем купить себе другой автомобиль.
  2. Длина сооружения определяется из личных предпочтений владельца и размеров гаража. Минимальное её значение равно длине автомобиля + 1 метр. Менее 2 м длиной делать яму не имеет смысла. Следует также учесть место для ступенек или приставной лестницы;
  3. Глубина ямы должна быть такой, чтобы хозяин автомобиля, работая в ней, мог свободно дотянуться до любого механизма, не нагибаясь и не стоя на цыпочках. Хотя лучше выкопать яму чуть глубже необходимого, чем наоборот. Лишние сантиметры можно убрать за счет толщины пола. Оптимальная глубина равна росту владельца + 15–20 см.

К полученным размерам следует прибавить необходимые припуски с каждой стороны для последующих работ по отделке, гидроизоляции и утеплению. Размеры припусков для стен из кирпича — 12 см, для бетона — по 20 см с каждой стороны. Припуск на пол составляет 20 см. Если предполагается гидроизоляция или утепление ямы, припуски необходимо увеличить.

Если уровень грунтовых вод выше 2,5 м, то яма будет затоплена

Обязательно нужно выяснить, как глубоко располагаются грунтовые воды в почве. Эта информация указывается в отчёте о проведении исследований перед строительством гаража. Уровень залегания грунтовых вод на местности, где располагается гараж, играет очень важную роль. Если он выше 2,5 м, то в уже построенном гараже делать смотровую яму нельзя, т. к. она будет затоплена. В строящемся гараже придется сделать дренажную систему, отводящую излишки воды в канализацию. Если грунтовые воды лежат глубже, никаких противопоказаний к строительству нет.

В нишах можно расположить необходимый для ремонта инструмент

Удобно, когда в стенках смотровой ямы сделаны небольшие ниши. Там обычно располагают необходимый для ремонта автомобиля инструмент. Места под ниши, их размеры следует обдумать заранее и начертить на плане. Глубину ниш обычно делают 15–20 см, длина и ширина определяются по усмотрению хозяина.

Существующие стандарты и нормы

Нормативная документация разработана для предприятий, чья прямая деятельность связана с осмотром транспортной техники. Следовательно, данное углубление проверяется на соответствие существующим ГОСТам. Если оно удовлетворяет требованиям, компетентные органы осуществляют регистрацию. Иначе выдается предписание о несоответствии.

Соблюдение государственного стандарта не требуется в тех случаях, когда сооружение не используют для ведения коммерческой деятельности

В нормативных документах особое внимание уделяется освещению, вентиляционной системе, безопасности находящегося в яме обслуживающего персонала. Габариты в стандартах тоже прописываются, но они относятся к второстепенным. Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости

Следовательно, если углубление в гараже планируется делать для личного пользования, изучать такую документацию нет никакой необходимости.

Это никоим образом не означает того, что конструкция может возводиться произвольно. Если не соблюдать определенных правил, нахождение в сооружение может быть небезопасным и неудобным. Кроме того, обязательно учитывается и тот факт, планируется ли обслуживать легковые или грузовые транспортные средства.

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

  • Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
  • Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
  • Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Сколько стоит устройство простого ленточного фундамента

Во сколько обойдется устройство обычного ленточного фундамента, если земляные и бетонные работы выполнять самостоятельно? Средняя цена, которая учитывает гидроизоляцию и утепление – до пяти тысяч рублей.

Полезное Видео с подробным описанием происходящего:

На чем не стоит экономить:

  • приобретайте готовый наливной бетон с присадками. Переплата небольшая, а прочность и надежность смеси гарантирована;
  • не экономьте на гидроизоляции и утеплении, экструдированный пеноплекс – недорогой материал.

Выбирая тип фундамента, рассчитайте все затраты. В некоторых случаях простая бетонная лента с утеплением и гидроизоляцией обойдется дороже, чем быстрая установка надежных винтовых свай.

Обзорная канава и грунтовые воды

Смотровая яма и грунтовые воды

Не всегда, к сожалению, в гараже можно изготовить обзорную канаву. При расположении грунтовых вод (ГВ) под гаражом на глубине меньшей двух метров, не стоит и приступать к строительству. Жизнь показывает, что в этом случае не поможет никакая гидроизоляция стен. Когда ГВ находятся на отметке ниже 2,5 метра, траншею можно соорудить при условии, что будет выполнена качественная гидроизоляция наружных стен смотровой канавы. Ее можно выполнить своими руками из нескольких слоев оклеечного материала: рубероид, Технониколь, Стеклоизол, Гидростеклоизол и других. Оклеивают поверхности с помощью расплавленного битума. Существуют материалы проникающего действия: Гидротекс, Акватрон-6, Пенетрон. Они удобны тем, что наносятся на сырой бетон и сокращают время ожидания. Хорошим глиняным замком служит жирная мятая глина.

https://youtube.com/watch?v=i-d4NoKzm8M

Преимущества и недостатки смотровых ям

Некоторые автолюбители самостоятельно устраняют в автомобиле даже самые сложные поломки, оборудуя в гараже небольшую СТО. Другие же отдают предпочтение ремонтным бригадам, но и они не могут отрицать многих преимуществ смотровых канав:

  • возможность свободного доступа к днищу, ходовой части, коробке передач, глушителю и другим конструктивным элементам автомобиля для их технического обслуживания и ремонта;
  • ощутимая экономия денежных средств, которые тратятся на ремонт машины в условиях СТО;
  • при наличии требуемых знаний и навыков появляется возможность организовать свой бизнес по ремонту авто;
  • если имеется гараж с подвалом, то смотровая яма может стать не только ремонтной площадкой, но и входом в погреб.

Недостатком смотровых ям является то, что подобные конструкции занимают достаточно много места, однако при изготовлении многосекционного перекрытия (рис

1) данный недостаток можно не принимать во внимание. Также следует знать, что сооружение смотровой ямы не всегда возможно. Так, залегание грунтовых вод на глубине менее 250 мм может привести к тому, что в канаве будет скапливаться вода, увеличивая сырость в гараже

Так, залегание грунтовых вод на глубине менее 250 мм может привести к тому, что в канаве будет скапливаться вода, увеличивая сырость в гараже.

Укрепление котлована

Стенки необходимо соответствующим образом укрепить. Для этого выполняется кладка в половину или четверть кирпича. Это зависит от вида техники, обслуживаемой в яме. Для грузового транспорта толщина остается большей, чтобы обеспечить целостность конструкций при значительных нагрузках.

Альтернативный и менее дорогостоящий, но более трудоемкий способ – забетонировать стены. Для этого монтируется рама из уголка и арматурных стержней, устанавливается опалубка. Верхние края опалубки закрепляются распорками. Затем пространство внутри опалубки заполняется бетоном. Необходимо обеспечить надлежащее качество бетонной смеси и полное заполнение опалубки, без образования пустот.

Для приготовления одного кубического метра бетонного раствора потребуется:

  • шесть пятидесяти килограммовых мешков цемента;
  • семьсот килограммов песка;
  • двести литров воды;
  • тысячу двести килограммов щебня.

Раствор тщательно замешивается вручную или с использованием бетономешалки. Ручной замес потребует большего количества воды.

Поверху выполняется цементная стяжка и окантовка из стального уголка. Если после заливки бетона между стенками и грунтом остается зазор, он уплотняется посредством глины, оставшейся от рытья котлована.

Полки подвесные: разновидности конструкций

Настенные полочки

Настенные полки могут быть закрыты и открыты. Можно построить заднюю стену, но возможны и варианты без нее. Для постройки такого сооружения используйте деревянное основание или металлический угол.

Они крепятся к стене с помощью анкеров. Анкеры могут быть выбраны для демонтажа, но могут быть и постоянными.

Потолочные полки

Для изготовления потолочной полки необходимо самостоятельно купить или изготовить деревянное основание или металлический уголок. Боковые стенки выполнены из веревки. Их также можно изготовить с круглым металлическим профилем, закрепленным специальными анкерными креплениями.

Такие полки висят на крючках. Они должны быть предварительно приварены к потолку или вбиты в него. Потолочные полки хороши тем, что их легко снять в случае необходимости.

К недостаткам конструкции потолка можно отнести его хрупкость, т.е. она может вибрировать при малейшем прикосновении. Поэтому особенно дорогие или хрупкие вещи и инструменты не должны помещаться на него.

Это очень практичный дизайн с маленькими полками, кронштейнами и даже крючками. Предназначен для хранения мелких деталей и аксессуаров для ремонта автомобилей.

Эта панель имеет прочную заднюю стену, которая при правильном исполнении крепится к стене с помощью анкеров.

Эта полка незаменима для столярных и слесарных работ. Часто эти доски размещаются рядом с верстаком, так что легко получить все необходимые инструменты во время работы. Эта конструкция может даже подсвечиваться.

Полочка на шпильках

Для большего пространства в гараже можно построить так называемую заклепку, которая крепится к потолку. Для производства требуется следующее:

  • Фанера или панели из гофрированной древесины толщиной не менее двух сантиметров для дна нашей полки;
  • Четыре больших якоря;
  • Шестигранные гайки;
  • Простые орехи;
  • Шайбы большие, плоские;
  • Шпильки для волос;
  • Грувер Пакс;

Инструменты, необходимые для работы:

Оснащен дрелью по дереву

Важно отметить, что сверло должно совпадать с анкерным креплением;
Пробивка отверстий, которые должны быть просверлены для анкерных отверстий. Анкер немного меньше, чем сверло;
Отвертка;
Ключи, соответствующие размеру гаек;
Электрическая головоломка;
Спиртовой уровень (пузырь).
