Соленоиды в АКПП: за что отвечают данные элементы

Типы клапанов на сегодня

Среди нынешних деталей, как например, соленоид АКПП можно выделить несколько самых распространенных типов электроклапанов авто. Итак:

1. 3, 4, 5-WAY электроклапана, они служат «переключателями». Бывают как шариковыми, так и золотниковыми.

2. EPC или LPC –эти модели осуществляют контролирующую функцию линейного давления.

3. ТСС больше служит для осуществления блокировки гидротрансформатора.

4. Shift solenoid — соленоид-переключатель, служащий для переключения скоростей, его еще называют «шифтовиком».

5. Современные клапана, так называемые функциональные, которые обеспечивают управление клапанами непосредственно самой плиты по типу транзистора в стандартной электросхеме.

6. Модель обеспечивающая качество переключения передач и работает она лишь для мягкого переключения со скольжением передач.

7. Соленоид управляющий охлаждением смазки. Его работа сродни термостату, который осуществляет открытие канала для понижения температуры масла через внешний радиатор, к примеру.

Как видите, на сегодня типов и видов соленоидов очень большое количество. Причем, их конструкции и возможности все время расширяются и усложняются одновременно, а диагностика и ремонт упрощается до банальной замены. Хотя еще недавно в большинстве случаев требовалась чистка соленоидов.

Насколько надежны соленоиды

Сложно представить условия, при которых может сломаться сам соленоид. Его как минимум необходимо перегреть, чтобы повредить изоляцию в обмотке или подать напряжение выше номинального. Обычно ломается не сам соленоид, а узел, который приводится им в действие

Не важно, будет это АКПП, внутри которой имеется множество соленоидных клапанов, или привод заслонки рециркуляции воздуха — скорее сломается тяга или мембрана, а не соленоид. Вспомните: топливные форсунки щелкают почти всегда, в вот игла, приводимая в движение соленоидом со временем обрастает налетом, который не позволяет ей двигаться или плотно прилегать, в итоге форсунка или перестает открываться или теряет герметичность

Неисправности и ремонт/замена соленоидов АКПП

Прежде всего, срок службы соленоидов напрямую зависит от состояния и качества масла АКПП. Если масло грязное, клапаны-соленоиды забиваются продуктами износа АКПП, различными отложениями и т.д.

В результате клапан начинает «подклинивать» или «зависать». Естественно, коробка перестает корректно работать, появляются толчки, рывки, пинки АКПП, не включаются отдельные передачи и т.д.

Также частой причиной проблем с соленоидами является износ каналов и плунжеров, нередко отмечается то, что пружины теряют упругость, в корпусе появляются трещины, возникают проблемы с обмоткой соленоида.

Зачастую, ресурс самых надежных соленоидов не более 450 тыс. км, более дешевые «облегченные» версии исправно работают не более 250 тыс. км. Чаще всего, изнашиваются сами детали внутри соленоидов (втулки, клапаны, плунжеры, шарик и т.д.).

Диагностика и замена соленоидов коробки — автомат нужна в том случае, если АКПП стала некорректно работать. При диагностике следует проверять соленоиды по отдельности. В зависимости от типа автоматической коробки, каждый из них отвечает за те или иные функции.

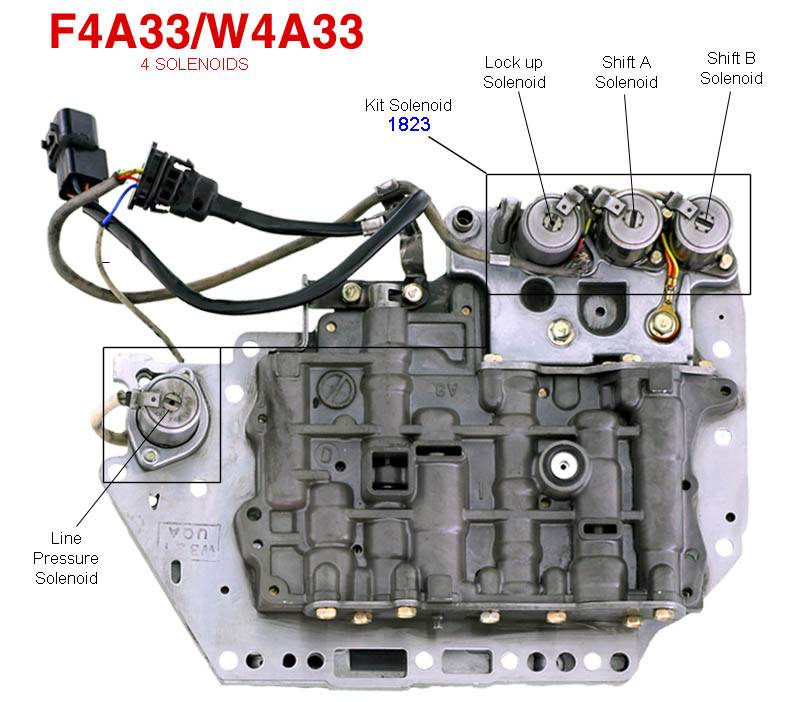

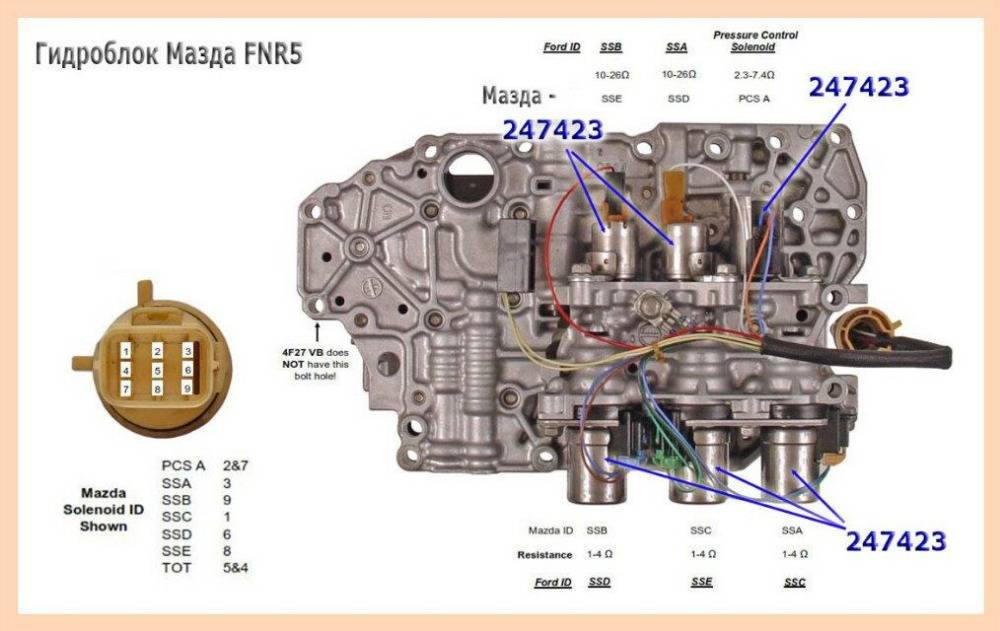

Например, в простом «автомате» на 4 передачи обычно стоит 4 соленоида. При этом первый соленоид отвечает за включение первой и второй передачи, второй за третью и четвертую передачу, третий клапан управляет блокировкой ГДТ, четвертый отвечает за тормозную ленту.

Если водитель заметил, что возникли проблемы при переходе со второй на третью или с первой на вторую передачу, следует на начальном этапе изучить устройство конкретной АКПП. Тогда можно более точно предположить, какой соленоид неисправен.

Также проблема с соленоидами часто проявляется в виде высвечивания ошибки, загорания сигнальной лампы неисправной АТ на панели приборов и т.д.

В таком случае ошибки нужно считать сканером и расшифровать, а также проверить гидроблок и соленоиды. Соленоиды проверяются на сопротивление, а также промываются или продуваются сжатым воздухом.

Ремонт соленоида в автоматической коробке часто не предусмотрен. Если иначе, касательно ремонта соленоидов, задача усложняется, так как данная деталь в современных АКПП неразборная.

На практике это означает, что соленоид в таком случае можно только промыть и прочистить. Если же соленоид можно разобрать, тогда возможна замена его обмотки, а также более тщательная очистка всех элементов клапана.

Замена соленоидов в коробке — автомат выполняется после диагностики их работоспособности. Для замены необходимо снять клапанную плиту, извлечь неисправный клапан и установить новый. После этого гидроблок устанавливается на место, проверятся герметичность, заливается жидкость АТФ и затем тестируется работа АКПП.

Типичные признаки сбоев

Основной симптом того, что нужна чистка, обслуживание или замена соленоидов АКПП — это ошибки при переключении коробки. Управление авто не слушается, а селектор заклинивает, так как износ частей электромагнитного клапана, вероятно, привел к засорению продуктами износа системы. Как правило, предельный ресурс работы соленоидов ограничен 400 000 циклами открытия/закрытия, а после этого нужно производить замену.

Выполнение мероприятий

Сложность р емонта соленоидов АКПП авто зависит от конструктивных особенностей агрегата — до начала процесса восстановления их необходимо демонтировать. Но, безусловно, частичная дефектовка механизма будет необходима в любом случае , поскольку клапаны расположены на гидроблоке. Также, естественно , потребуется и комплексная проверка устройств.

Выделим основные этапы:

Слив рабочей жидкости
Демонтаж поддона картера
Выемка соленоидов
Проверка устройств
Дефектовка
Замена изношенных элементов
Сборка и установка

Ремонт соленоидов АКПП автомобиля целесообразен не всегда. Порой проще и дешевле провести замену, особенно, если речь идёт о б установке подержанных деталях.

Источники

https://akppoff.ru/remont-akpp/solenoid-akpp
https://www.transakpp.ru/uslugi/solenoids.html
http://KrutiMotor.ru/proverka-solenoidov-akpp/
http://KrutiMotor.ru/solenoid-akpp/
https://tiptronic.su/articles/remont-solenoida-v-akpp/
https://www.mirakpp.ru/uslugi/remont-solenoidov-akpp/

Типичные неисправности гидроблока АКПП

По мнению многих автослесарей, ремонт гидроблока является одним из сложнейших направлений обслуживания автомобиля, и в тоже время основным узлом автоматической трансмиссии. Данный узел выполняет крайне важную функцию направления потока трансмиссионной охлаждающей жидкости. Кроме того, он отвечает за процесс переключения скоростей при помощи электронного блока. Схемы гидроблока могут быть разными, однако принцип работы и его функции всегда одинаковы.

Гидроблок во время движения автомобиля с автоматической коробкой передач подвергается сильным нагрузкам, поэтому несоблюдение правильного режима эксплуатации может привести к его поломке

Так, например, в холодное время года очень важно, перед тем как начать движение, прогреть трансмиссионную жидкость. Это необходимо для нормальной работы гидроблока и коробки в целом

Из-за чего случаются неполадки с гидроблоком?

Неисправности гидроблока акпп часто возникают в результате нарушений в системе охлаждения, если владелец не будет регулярно менять охлаждающую жидкость. Нужно отметить, что это не только самый важный, но и самый ломкий элемент трансмиссии. Из-за постоянных нагрузок он изнашивается быстрее других узлов. Устранить поломку самостоятельно, как и определить причину неисправности, весьма затруднительно, так как для диагностики следует демонтировать коробку передач. АКПП технически устроена гораздо сложнее механической, поэтому ремонт или замена ее узлов будет стоить больших денег. В этом случае самодеятельность может нанести больший вред, чем сама поломка.

Распознать нарушение работы гидроблока можно по толчкам и высокому уровню вибрации. Если водитель слышит скрежетание и посторонние звуки при переключении скоростей, это повод обратиться к профессиональному автомеханику. При неисправности гидроблока акпп симптомы хорошо заметны при движении автомобиля. Например, переключение селектора из одного режима в другой сопровождается полной остановкой двигателя. Также не стоит игнорировать показания бортовых датчиков, которые выводят на дисплей сообщение о поломке или некорректной работе коробки передач. Для устранения поломки необходимо выяснить причины при помощи ряда авторемонтных мероприятий. Компьютерная диагностика поможет выявить, какой именно элемент гидроблока дал сбой. Однако, для определения характера поломки его потребуется вскрыть и разобрать.

Самостоятельный ремонт гидроблока — возможен ли?

Некоторые водители, наблюдавшие за работой мастера в салоне, не видят сложностей в самостоятельном ремонте АКПП. После демонтажа и вскрытия корпуса коробки передач проверка клапанов, скорее всего, покажет, что они нуждаются в прочистке. Но вот без специального оборудования сделать это практически невозможно. Все, что сможет сделать водитель в домашних условиях, даже обладая опытом, это заменить пружины, которые довольно быстро изнашиваются. Теперь необходимо выполнить обратную сборку. Как показывает практика, допущение даже небольшой ошибки при сборке коробки передач чревато печальными последствиями.

Довольно часто причина поломки гидроблока кроется в загрязнении деталей от работы фрикционов. Залипание золотников также является причиной толчков во время переключения скоростей. Неисправная работа даже одного клапана гидроблока ведет к потере давления в сцеплении, неисправности фрикционов, потере одной из скоростей.

При появлении неисправностей чем раньше водитель организует капремонт гидроблока, тем меньшими затратами он обойдется. В процессе капремонта мастер полностью переберет гидроблок, прочистит клапана, поменяет пружины и расходники. Эта процедура подарит агрегату еще несколько лет жизни. Водители, тянущие до последнего с ремонтом, зачастую вынуждены покупать новый мозговой центр коробки. В отдельных случаях требуется полная замена АКПП.

Советы и рекомендации

Прежде всего, к быстрому выходу соленоидов из строя приводит использование неподходящего для конкретной коробки масла, а также его несвоевременная замена. Параллельно нужно вовремя менять и фильтры АКПП.

Причина вполне очевидна, так как жидкость АТФ накапливает в себе продукты износа и стружку. Стружка действует как абразив, а отложения накапливаются на деталях, после чего сердечник соленоида клинит.

Единственным решением является замена масла/фильтров в автоматической коробке передач по регламенту или даже раньше (с поправкой на индивидуальные условия эксплуатации). Также использовать нужно только оригинальные жидкости или расходники.

При отсутствии такой возможности допускается замена исключительно на высококачественные аналоги

Важно понимать, что только чистое и качественное масло позволяет соленоидам отработать весь свой расчетный ресурс

Если же возникли сбои в работе АКПП, связанные с блоком клапанов, необходимо знать, как проверить соленоиды. Выполнить данную процедуру можно своими руками, однако если опыта недостаточно, лучше доверить автомобиль опытным специалистам.

Напоследок отметим, что в коробке передач имеется целая группа соленоидов. По этой причине (особенно если АКПП имеет большой пробег), рекомендована замена всех клапанов, даже если явно неисправен только один.

Дело в том, что если ограничиться заменой только проблемного элемента, высока вероятность того, что в скором времени менять нужно будет и другие, то есть повторно выполнять частичную разборку, сборку АКПП и т.д.

Почему коробка-автомат пинается, дергается АКПП при переключении передач, в автоматической коробке возникают толчки рывки и удары: основные причины.

Как проверяются электромагнитные клапана (соленоиды) АКПП: частые неисправности соленоидов АКПП, виды клапанов, устройство, диагностика. Промывка и замена.

Соленоид АКПП: устройство соленоидов, принцип работы. Частые неисправности и поломки клапанов-соленоидов, диагностика, ремонт и замена.

Как определить, что коробка автомат перегревается: признаки, указывающие на перегрев АКПП. Как улучшить охлаждение АКПП и не допустить перегрева автомата.

Устройство блока клапанов (клапанной плиты, гидроблока) АКПП. Принцип работы гидроблока, неисправности блока клапанов, чистка и промывка гидроблока, ремонт.

Полная проверка автоматической коробки передач АКПП на б/у автомобиле: как самому определить степень износа, остаточный ресурс, возможные неполадки и т.д.

evgenrutkovski › Блог › Гидроблок АКПП

Гидроблок АКПП, что это?Гидравлическая клапанная плита предназначена для управления муфтами сцепления. Узел обеспечивает бесперебойную работу автоматической коробки передач.

Почему ломаются гидроблоки?Клапанная плита управления выходит из строя при механическом износе, так как гидроблок АКПП находится под постоянной нагрузкой.Причины поломок:Некачественное техобслуживание;Неправильная эксплуатация;Выход из строя системы охлаждения;Несвоевременная замена трансмиссионной жидкости;Перегрев автомата;Окисление контактов.

В процессе эксплуатации часто загрязняются и выходят из строя клапаны. Устранить неисправность поможет промывка гидроблока АКПП. Еще одна проблема автоматических коробок – износ пружины. Поломку выявляют специальным высокоточным инструментом.Разрушить трансмиссию могут грязь и фрикционные материалы. Не рекомендуем делать чистку гидроблока АКПП самостоятельно. Для качественного удаления грязи и продуктов износа необходимы специальные прибора и инструменты.Как определить, что блок управления не работает?Признаки неисправности гидроблока АКПП:Вибрации;Скрежет;Пробуксовка;Рывки и толчки при переключении передач.

Определить точную причину поломки поможет диагностика. К механизму подключают компьютер и проводят все необходимые тесты.Особенности ремонтаЕсли коробка сильно гудит и плохо переключаются передачи, не спешите покупать гидроблок АКПП. Отправляйтесь на диагностику. Не пытайтесь самостоятельно определить поломку. Доверьтесь специалистам.Ремонт выполняется поэтапно:Визуальный осмотр;Полная диагностика;Снятие;Разборка;Промывка гидроблока АКПП;Замена деталей;Сборка.

Деталь промывают в специальном растворителе. Запчасть чистят кисточкой. Удаляют стружку, пыль и другие загрязнения. Затем агрегат сушат сжатым воздухом.Полезные советы автовладельцамПредотвратить поломки и избежать ремонта блоков АКПП помогут профилактические мероприятия. Внимательно следите за состоянием системы охлаждения автоматической коробки. Соблюдайте правила эксплуатации.Зимой не стоит начинать движение на машине в непрогретой АКПП. Регулярно проверяйте уровень масла в коробке передач. Используйтесь только качественную трансмиссионную жидкость. Своевременно меняйте масло и фильтры.Ремонт гидроблока АКПП выполняем на профессиональном оборудовании. Используем оригинальные автозапчасти от надежных производителей.Если после ремонта не удалось восстановить работу трансмиссии, закажите гидроблок. В нашем магазине есть все необходимые запчасти. Выбирать комплектующие легко и просто. Узнайте цену гидроблока АКПП и закажите запчасть через онлайн заявку. Стоимость будет зависеть от марки машиныГидроблок АКПП передач обеспечивает эффективную работу муфт сцепления и фриционов. Узел состоит из каналов, клапанов и датчиков, отвечающих за переключение передач.Причины и признаки неисправности гидроблокаЕсли вы услышали посторонние стуки в коробке при переключении передач, отправляйтесь в наш автосервис. При резких ударах в трансмиссии требуется ремонт гидроблока АКПП.Причины поломок:Перегрев автоматической коробки;Несвоевременная замена масла;Загрязнение клапанов;Выход из строя соленоидов;Износ расходников.

Чтобы избежать ремонта гидроблока АКПП, выполняйте регулярное техобслуживание автоматической коробки. Вовремя очищайте от грязи все комплектующие.В автосервисе перед ремонтом устройство сканируют. Выявляют все дефекты в работе узла. Расшифровывают и устраняют коды ошибок.Мастера выполняют:Диагностику;Чистку и замену соленоидов;Разборку;Промывку;Восстановление блока клапанов;Калибровку;Сборку;Обкатку.

В зависимости от износа АКПП выполняют восстановление или замену гидроблока.Выбираем подходящий ремкомплектДля удобства капитального ремонта гидроблоков АКПП производители разработали ремкомплекты АКПП. Полный набор запчастей формируется для каждой автоматической коробки передач. В комплект входят ходовые часто используемые детали:Прокладки;Манжеты;Фрикционы;Сальники.

Состав ремкомплекта АКПП может отличаться в зависимости от производителя.Разновидности наборов:Мастер кит;Оверол;Баннер.

Ремонт соленоида АКПП своими руками

Оказываемые услуги Отправив на пенсию простой говернор – гидравлический клапан с механическим принципом работы, соленоид превратился в сложный компонент гидроблока АКПП. Соответственно, ремонт соленоида АКПП своими руками потребует знаний электрики, механики и устройства коробки передач.

Этапы ремонта

Нам потребуется набор инструментов (для развальцовки соленоида) в составе:

ремкомплект для АКПП, например, AISIN AW55-50 SN с запасными втулками;
молоток;
штангенциркуль;
шестигранный ключ;
очиститель карбюратора;
инструмент для развальцовки;
сжатый воздух;
тиски;
пресс;
лоток для мелких деталей.

Ремнабор для развальцовки соленоида АКПП

Ремонт соленоида АКПП своими руками — развальцовка

Берем гидроблок и отвинчиваем отворотный болт соленоида.
Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
Гидравлический блок отставляем в сторону.
Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
Снимаем контр-шпильку с соленоида, кладем в лоток.
Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
Вытащили пружину. Кладем в лоток.
Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.

Соленоид полностью готов к ремонту. Открываем ремнабор, достаем приспособление для развальцовки и устанавливаем в него соленоид.
Сначала на дно приспособления устанавливаем шайбу, чтобы потом удобнее было вынимать соленоид.
Устанавливаем аккуратно, с натягом, электрический разъем должен находиться в прорези.
Зажимаем приспособление в тиски.
Берем инструмент для развальцовки, например, стамеску, с помощью молотка бережно по кругу развальцовываем соленоид под углом 60°.
Снимаем корпус штока и кладем в лоток.
Вытаскиваем электромагнитную катушку из корпуса.
Осматриваем корпус (как правило, там много грязи, примесей) и саму катушку на предмет обрывов обмотки и повреждений втулок.
Аккуратно разбираем катушку, вынимаем клапан, снимаем шайбу, кладем в лоток.
Протираем катушку и производим осмотр втулок. Если внешних повреждений не видно, их можно прочистить и оставить. Если наблюдаются царапины, заусеницы, то втулки надо заменить.
Для этого нам понадобятся втулки ремонтных размеров.
Берем выкладку, вставляем во втулки и вытаскиваем втулки по очереди, стремясь не повредить катушку.
Промываем катушку очистителем и продуваем сжатым воздухом.
Все готово к замене втулок, которую производим в обратном порядке с помощью оправки для втулок. Она предохраняет втулки от перекосов при установке.
Запрессовываем втулку с помощью молотка.
Готовим заданный размер втулок. Для этого берем развертку, закрепляем в держателе и за один проход вывинчиваем во втулках посадочный размер, вплоть до финальной сборки соленоида в составе гидроблока.
Промыть катушку очистителем от механических частиц и продуть сжатым воздухом.
Итак, катушка готова к установке исполнительного элемента, который вставляется легко и свободно ходит в катушке.

АКПП в разрезе

Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

Назад к списку Поделиться статьёй:

Список других статей

stolica-atc.ru

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

С этим читают

Соленоидный электромагнитный клапан: где используется + виды и принцип работы
Таблицы удельной теплоемкости веществ (газов, жидкостей и др.)
Диагностика акпп: что, где, когда
Ремонт автоматической коробки передач как альтернатива покупки новой акпп: стоимость, плюсы и минусы
Клапан egr
Ускорение
Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности
Разница между реальным и идеальным газом
После прогрева двигателя загорается лампочка давления масла
Ширина колесных дисков

Типичные неисправности

Основная причина поломки гидроблока в АКПП – грязь и нагар. Количество отложений растет при нерегулярном обслуживании или неправильной эксплуатации коробки.

Признаком неисправности гидроблока является ударное переключение режимов или скоростей либо переход коробки в аварийное состояние с выводом сообщения в комбинации приборов. При появлении первых симптомов поломки следует провести диагностику АКПП, что позволит снизить затраты на ремонт.

Неисправность проводки

Для подключения соленоидов АКПП имеется жгут проводки с кабелями, имеющими маслостойкую изоляцию. Повреждение штекеров или металлических жил приводит к некорректной связи клапанов с блоком управления.

Неисправность легко определяется тестером либо системой самодиагностики. Ремонт гидроблоков АКПП в этих случаях сводится к замене жгута. Пытаться восстанавливать жилы или изоляцию нецелесообразно.

Грязь и повреждения в каналах

Образующаяся при работе АКПП пыль от фрикционных дисков оседает в каналах. Проблему усугубляет нагар от масла. В результате ухудшается работа клапанов, которым требуется дополнительное усилие для перемещения штоков.

Уменьшение сечения каналов приводит к падению давления, что вызывает толчки при переключении. Абразивные частицы оставляют царапины на кромках седел клапанов. Это приводит к потере герметичности.

Удалить загрязнения можно путем промывки АКПП специальными составами или свежим маслом. Если стабилизировать работоспособность гидроблока не удалось, то понадобится восстановление узла со снятием и с использованием ремкомплектов.

Разобранный гидроблок от АКПП со следами старого масла и грязи

Износившиеся расходники

Гидроблоки выходят из строя из-за естественного износа деталей, считающихся расходными (например, сепараторной пластины, пружин клапанов или засорения фильтра). Неисправность приводит к нарушению нормальной циркуляции масла, падению давления и толчкам при переключении передач.

Фильтр АКПП

Неисправности соленоидов

Поломка соленоида в гидроблоке АКПП сопровождается фиксацией кода ошибки с ограничением работоспособности коробки. Клапана забиваются грязью или нагаром, что приводит к ударам при переключении передач из-за замедленной работы.

Механический износ изменяет характеристики соленоида, которые корректируются блоком управления до фиксированного предела. Также возможен обрыв или короткое замыкание обмоток. Средний ресурс соленоидов – 300-400 рабочих циклов (зависит от конструктивных особенностей и условий эксплуатации АКПП).

Соленоиды АКПП

Неисправность датчиков

Расположенные внутри гидроблока датчики подвергаются воздействию высокой температуры и продуктов износа. В случае поломки меняется сопротивление сенсора либо фиксируется обрыв цепи.

Например, отказ датчика температуры приводит к отключению адаптации давления масла или некорректной работе системы блокировки гидротрансформатора.

Проверить состояние сенсоров можно путем замера сопротивлений без разборки АКПП (компьютером или тестером, подключаемым к колодке электропроводки коробки).

Неисправность электроплаты

В конструкции ряда АКПП гидроблок совмещен с электронным контроллером, что позволяет ускорить обмен информацией. Контроллер поддерживает систему самодиагностики с записью кодов ошибок, которые считываются сканером.

Износ гидроплиты

Алюминиевая гидравлическая плита повреждается абразивными частицами, попадающими в масло при нерегулярном обслуживании или нарушении условий эксплуатации АКПП. Дефект влияет на мягкость переключения передач – возможно «зависание» коробки.

Разборка и чистка гидроблока АКПП с заменой изношенных деталей (например, сепаратора с изношенными резиновыми уплотнителями или истершимися отверстиями под шариковые обратные клапаны) возвращают работоспособность трансмиссии.

Нарушение герметичности

В конструкции сепараторной пластины имеются резиновые уплотнители, изолирующие каналы. По мере эксплуатации прокладки дубеют и разрушаются, что приводит к течи жидкости и падению давления.

Для чего нужны соленоиды в АКПП

Блок соленоидов в АКПП открывают и закрывают каналы в гидроплите для прохода ATF масла к узлам коробки. Происходит это следующим образом:

Когда нужно переключить передачу, электронный блок ЭБУ подаёт управляющий импульс на масляный насос и определённые соленоиды типа Shift.
Насос создаёт давление. Жидкость поступает в гидроблок.
Напряжение на электроклапане создаёт магнитное поле в обмотке катушки. Под действием магнитных сил стержень — плунжер — перемещается, открывая канал для тока масла. Параллельно работает другой соленоид, снимая давление в предыдущей передаче.
ATF проходит по каналу гидроплиты к поршню. Под давлением жидкости поршень сжимает фрикционные диски, которые тормозят зубчатую передачу в планетарном механизме.
ЭБУ получает сигнал об успешном переключении скорости и снимает подачу тока.
Магнитное поле в катушке разрушается, и плунжер под действием пружины возвращается на место, закрывая канал.

Помимо переключения передач электроклапаны отвечают за блокировку гидротрансформатора АКПП. Их называют TCC — Torque Converter Clutch. В современных конструкциях муфта блокировки подключается со 2 передачи, чтобы уменьшить потери мощности и усилить разгон. При этом масло в гидротрансформаторе быстрее нагревается и загрязняется фрикционной пылью.

Для чего ещё нужны соленоиды в АКПП:

контролировать и распределять общий поток ATF по каналам гидроплиты(катушка линейного давления EPC);
создавать «мягкое» переключение с «проскальзыванием»;
регулировать, подобно термостату,охлаждение масла через радиатор.

Вместе с развитием электронно-управляющей системы АКПП, расширилась функциональность электромагнитных клапанов. Изначально катушки работали по принципу «открыть— закрыть». Позднее появились новые конструкции с возможностью регулировки потока и переключения между 3, 4 или 5 каналами.

Ремонт соленоида АКПП своими руками — развальцовка

Берем гидроблок и отвинчиваем отворотный болт соленоида.
Снимаем кронштейн крепления и вынимаем интересующий нас соленоид.
Гидравлический блок отставляем в сторону.
Замеряем затяжку пружины контровочной гайкой с помощью штангенциркуля.
Снимаем контр-шпильку с соленоида, кладем в лоток.
Шестигранным ключом выворачиваем гайку предварительной затяжки пружины. Действуем аккуратно, чтобы не повредить деталь.
Вытащили пружину. Кладем в лоток.
Вытаскиваем шток соленоида, он не всегда выходит сразу, надо энергично встряхнуть. Помещаем в лоток.

Соленоид полностью готов к ремонту. Открываем ремнабор, достаем приспособление для развальцовки и устанавливаем в него соленоид.
Сначала на дно приспособления устанавливаем шайбу, чтобы потом удобнее было вынимать соленоид.
Устанавливаем аккуратно, с натягом, электрический разъем должен находиться в прорези.
Зажимаем приспособление в тиски.
Берем инструмент для развальцовки, например, стамеску, с помощью молотка бережно по кругу развальцовываем соленоид под углом 60°.
Снимаем корпус штока и кладем в лоток.
Вытаскиваем электромагнитную катушку из корпуса.
Осматриваем корпус (как правило, там много грязи, примесей) и саму катушку на предмет обрывов обмотки и повреждений втулок.
Аккуратно разбираем катушку, вынимаем клапан, снимаем шайбу, кладем в лоток.
Протираем катушку и производим осмотр втулок. Если внешних повреждений не видно, их можно прочистить и оставить. Если наблюдаются царапины, заусеницы, то втулки надо заменить.
Для этого нам понадобятся втулки ремонтных размеров.
Берем выкладку, вставляем во втулки и вытаскиваем втулки по очереди, стремясь не повредить катушку.
Промываем катушку очистителем и продуваем сжатым воздухом.
Все готово к замене втулок, которую производим в обратном порядке с помощью оправки для втулок. Она предохраняет втулки от перекосов при установке.
Запрессовываем втулку с помощью молотка.
Готовим заданный размер втулок. Для этого берем развертку, закрепляем в держателе и за один проход вывинчиваем во втулках посадочный размер, вплоть до финальной сборки соленоида в составе гидроблока.
Промыть катушку очистителем от механических частиц и продуть сжатым воздухом.
Итак, катушка готова к установке исполнительного элемента, который вставляется легко и свободно ходит в катушке.

Завершающие процедуры проводим в обратном порядке: чистим и запрессовываем корпус катушки, помещаем катушку в корпус штока (риска разъема должна совпасть с прорезью), производим завальцовку соленоида с помощью пресса и кольца из ремнабора, устанавливаем шток, пружину и гайку, затягиваем гайку на глубину, предварительно замеренной штангенциркулем, надеваем штопор.

Соленоид готов к установке в гидроблок. Удачных Вам ремонтов!

Источник

За что отвечают соленоиды в АКПП

Типы клапанов на сегодня

Насколько надежны соленоиды
