Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Непосредственный ремонт

Не стоит думать о том, что перед снятием стартера, необходимо поднять на смотровую яму автомобиль ваз 2109. Ремонт стартера начинаем проводить после его полного снятия. Итак, начинаем:

  • проверяем реле, посредством проведения напряжения в 12 В на вывод, не забывайте, что минус следует замкнуть на корпус;
  • омметр одновременно с данной процедурой присоединяем к контактным болтам (если реле работает нормально, муфта должна отодвигаться в отверстие при получении тока, а болты замыкать — если этого не происходит, значит реле следует заменить).

проверка реле стартера ваз 2109

  • проверяем щетки;
  • снимается крышка стартера, после чего откручивается винт, фиксирующий крепление всех проводов;
  • снимается пружина;
  • вынимается щетка (как правило, минимальная ее высота должна быть 12 мм – в противном случае, это означает ее стирание и обязательную замену).

проверка щеток стартера

Продолжаем работать с ваз 2109. Стартер, ремонт которого проводится своими руками, нужно тщательно осмотреть. На данном этапе можно даже вооружиться увеличительным стеклом, дабы лучше все видеть. Переходим к следующему действию:

  • проверяем обмотку самого стартера (как и говорилось выше, данное устройство особо не различается с другими моделями ваз 2109, а ремонт своими руками стартера нужно проводить умеючи и знать все основы схемы);
  • берем омметр и проверяем наличие замыкание между витками и на корпусе;
  • осматриваем коллектор и другие обмотки (для этого необходимо аккуратным образом снять кольцо, чтобы оно не слетело, и вытащить его);
  • снимаем шайбу с оси;
  • выкручиваем несколько болтов;
  • разъединяем трубки, которые служат для изоляции стяжных болтов и вытаскиваем их;
  • тщательно осматриваем коллектор и обмотку (на них не должен наличествовать нагар или же прибой);
  • наждачной бумагой протираем незначительные изменения на поверхности.

На ваз 2109 ремонт стартера своими руками подразумевает и тщательную проверку обмотки якоря.

  • берем контрольную лампу на 220 Вт;
  • проверяем изоляцию на разрыв, определяем биение вала (которое должно составлять 0.08 мм, сопротивление изоляции должно быть не менее 10 кОм;
  • соединяем коллектор якоря одним проводом с током на 220 В;
  • второй провод соединяем через лампу 220 Вт 100 Вт с корпусом питания (если лампа загорелась, значит в якоре есть пробой и он нуждается в замене.

На автомобиле ваз 21099 ремонт стартера, где якорь в порядке, подразумевает еще осмотр и проверку коллектора. Несколько важных советов:

  • если на коллекторе обнаружено подгорание пластин в двух местах, значит оборвана катушка;
  • если пластины посиневшие, значит произошло витковое замыкание (такое бывает редко, но встречается):
  • замыкание межвитковое обнаруживается на видимых участках провода якоря или шинки (обычно витки бывают смяты либо погнуты);
  • устранить замыкание и исправить помятость шин можно путем проверки наличия инородных тел;
  • если место замыкания не найдено, остается лишь перемотать якорь.

На автомобиле ваз 21093 ремонт стартера, как и на ваз 21099 и 2109, после проверки обмоток, подразумевает осмотр муфт и шестерен. Для этого проводим операции следующего типа:

  • с оси якоря снимаем шайбу;
  • вытаскиваем якорь в сборе с приводом;
  • вынимаем рычаг привода муфты;
  • начинаем вращать шестерню (при этом не должно быть никаких сколов и зазубрин, если они есть, устройство желательно заменить).

Видео, конечно может помочь в этом вопросе, но прежде всего следует понимать, что вы делаете и как оно работает.

Инструкция рекомендует также все детали, которые трутся, смазать машинным маслом для профилактики. Научившись ремонтировать стартер своими руками, мы получаем уникальную возможность не только чинить свою любимую машину качественно, но и реально экономить. Ведь цена на новый стартер не дешева в магазинах, да и найти хороший не всегда бывает возможно.

Распространенные причины неисправности

Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

  1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
  2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
  3. 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

  • силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
  • вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
  • если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
  • износе щеток или втулок так называемого якоря;
  • коротком замыкании обмотки.

Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

  • села аккумуляторная батарея;
  • произошло окисление клемм, в результате чего они ослабли;
  • удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

  • замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
  • разрушилось кольцом, расположенное в редукторном устройстве;
  • очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Признаки неисправности втягивающего реле и электромотора

Стартер щёлкает, но не крутит

Такая неисправность появляется, когда втягивающее срабатывает и «выкидывает» бендикс, но электродвигатель не проворачивает коленвал.

Существует две причины:

  1. На электромотор стартера не поступает напряжение.
  2. Оно может поступать, но из-за слабого контакта в цепи, силы тока не хватает, чтобы крутить якорь, а соответственно бендикс.

В первом случае во втягивающем реле подвижная пластина не замыкает пятаки силовых болтов. А значит, ток не течет от силового болта, где подключен провод от аккумулятора, ко второму болту, к которому прикручена «коса» электродвигателя. Между пластиной и пятаками образовался нагар, который препятствует протеканию тока от АКБ к электромотору.

Для второго случая характерна потеря контакта между гибким проводом от втягивающего до электромотора. Клеммы провода могут окислиться в месте его присоединения к силовому болту.

В электродвигателе неисправен щеточный узел:

  1. Стерлись щётки. Да, такое тоже бывает от старости.
  2. Протёрлась контактная площадка, к которой прилегают щётки. Реже, но тоже может быть.
  3. Ослабли или «залегли» щеточные пружины. Они должны плотно придавливать щетки к площадке «коллектору». Со временем они теряют упругость или ломаются.

Реже встречаются обрывы в обмотках якоря. Были случаи, но тоже реже, обрывается провод щеточного узла к корпусу стартера или окисляется его контакт.

Стартер не щелкает

  1. Нет напряжения на управляющем штекере, к которому прикручен провод от замка зажигания. Может быть нарушен контакт, банально «отошел» провод, или он окислился.
  2. Неисправна втягивающая обмотка реле.
  3. Разряжена аккумуляторная батарея. В этом случае лампы на панели приборов будут светиться в пол накала, вы сразу заметите эту неисправность.
  4. Очень редко проблемы возникают в самом замке зажигания. В современных автомобилях неисправности стартера по этой причине возникают крайне редко, только на очень больших пробегах.

Стартер постоянно щелкает

Слышно, как выбрасывается бендикс, но он не фиксируется в маховике, а возвращается в исходное положение и опять «выстреливает». При этом можно слышать, как постоянно включается электромотор.

Это признак неисправности удерживающей обмотки втягивающего реле. Якорь втягивается, но не удерживается во втянутом положении. При этом обесточивается втягивающая обмотка, якорь, под действием возвратной пружины, выскакивает наружу.

При подобных признаках неисправности стартера, рекомендуется . Только так можно точно определить, где произошла поломка и можно ли её исправить.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

  • Щетки;
  • Якорь;
  • Обгонная муфта;
  • Тяговое реле;
  • Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

  1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
  2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
  3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
  4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
  5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
  6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

  1. Снимите корпус со стартером.
  2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
  3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
  4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

  1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
  2. Снимите ограничительное кольцо.
  3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
  4. Достаньте промежуточную опору с вала.
  5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

  • Чтобы снять реле, открутите два винта, расположенные спереди;
  • Приподнимите реле, отсоедините от рычага якорь;
  • Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

  1. В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
  2. Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.
  3. Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
  4. Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
  5. Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
  6. Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

 Загрузка …

Устройство стартера

Как же выполняется замена втулок стартера? Прежде чем приступать к сути вопроса необходимо хотя бы в общих чертах познакомиться с устройством агрегата. Автомобильный стартер по своей сути является миниатюрным четырехполосным электродвигателем, обеспечивающим начало вращения коленчатого вала. Он обеспечивает такую начальную частоту вращения, которая необходима для того, чтобы завелся двигатель внутреннего сгорания. Стартер является электрическим двигателем постоянного тока, берущим энергию от аккумуляторной батареи. Получая электрическое напряжение от аккумулятора, он увеличивает мощность посредством четырех щеток, являющихся его неотъемлемой частью. Стартеры бывают:

И первые и вторые имеют как свои преимущества, так и недостатки.

Кроме того, сильной стороной редукторных вариантов является присутствие постоянных магнитов, за счет которых проблемы с обмоткой статора сводятся к минимуму. Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающей шестерни. Справедливости ради стоит отметить, что к этому чаще всего приводит низкое качество производства или брак.

Эти устройства имеют более простую конструкцию. Их проще ремонтировать самостоятельно, не прибегая к помощи специалистов из автосервиса. Они достаточно надежны, а вероятность выхода их из строя из-за электрического воздействия стремится к нулю. Однако при низких температурах безредукторные стартеры все же могут работать нестабильно.

По каким причинам с устройством запуска ДВС могут начаться проблемы

Несмотря на то, что стартер используется кратковременно, его узлы и механизмы подвержены механическому и электрическому износу.

Представленная неполадка может быть вызвана различными причинами.

Среди них выделяют:

  • недоброкачественное соединение клеммных выводов и токопроводящих элементов;
  • повышенный износ посадочных мест якоря;
  • подклинивание бендикса;
  • высокое значение механического сопротивления;
  • нарушение целостности изоляционных элементов.
  • износ щеточного узла.

Просадка напряжения в цепи стартера даёт о себе знать в момент подачи напряжения на втягивающее реле при повороте ключа в положение «ст». Она выражается в том, что ходовые огни и подсветка приборов отличаются тусклым свечением. Это говорит о том, что стартер забирает большую часть заряда АКБ автомобиля.

Зачастую, причиной такого явления становятся соединительные элементы цепи стартера. Чтобы убедиться в их исправности, следует провести полную ревизию всех клемм и выводов. Даже если внешне они выглядят вполне работоспособными, не стоит делать поспешных выводов. Условия работы таких элементов сопряжены с большими нагрузками, которые могут вызвать их подгорание, особенно при слабом соприкосновении.

Якорь электродвигателя стартера, ввиду конструктивных особенностей, вращается внутри медно-графитовых втулок. Стоит отметить, что наибольший износ приходится на переднюю втулку – ту, которая обращена к маховику. По мере увеличения износа, нарушается центровка якоря и он неминуемо коснётся изолированных «башмаков» статорной обмотки. Произойдет нарушение изоляционного слоя обмоток.

Казалось бы, почему бы не поставить на место медных втулок куда более износостойкие подшипники. Они в данном случае не используются, вследствие того, что их рабочие элементы будут испытывать серьезные электромеханические нагрузки. Кроме этого, встает вопрос о дополнительной изоляции якоря стартера.

Признаки, указывающие на такое недоразумение, выражаются в повышенной шумности стартера в момент запуска двигателя. Стоит отметить, что прежде чем якорь начнет свою разгульную жизнь, он будет долго и упорно напоминать Вам о своём недуге. Поэтому, как только появились первые симптомы биения якоря, втулки нужно заменить.

Кроме этого часто возникает банальное подклинивание муфты свободного хода, которое может быть вызвано повышенной выработкой рабочей поверхности или загрязнением.

Еще один сопутствующий фактор – высокое механическое сопротивление. Данный термин подразумевает то, что в силу некоторых неблагоприятных обстоятельств, имеет место быть затрудненное вращение коленчатого вала автомобиля.

Чаще всего, это проблема может возникнуть в зимнее время года, если смазка двигателя имеет минеральное происхождение. Не исключается также и вариант, когда горе-моторист, в ходе сборки кривошипно-шатунного механизма взял да и перетянул вкладыши, полагая, что так надёжней. Чтобы убедится в этом, достаточно провернуть коленвал через хроповик. Если вал стоит как вкопанный, видимо так оно и есть.

Не стоит забывать и про щеточный узел. Угольно-графитовые щетки со временем приходят в негодность, что в свою очередь пагубным образом отражается на ресурсе коллектора электродвигателя.

Для проведения диагностических мер по выявлению просадки напряжения на стартере понадобится мультиметр и контрольная лампа.

Чтобы убедиться в целостности обмотки стартера, необходимо воспользоваться обыкновенной бытовой лампочкой на 220В. Один конец от лампы фиксируем на корпусе стартера, второй поочередно подводим к выводам статорной обмотки. Если какая-либо обмотка пробита, лампа непременно загорится.

Щетки проверяются по той же схеме, только с использованием 12В лампочки.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов. Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока. Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

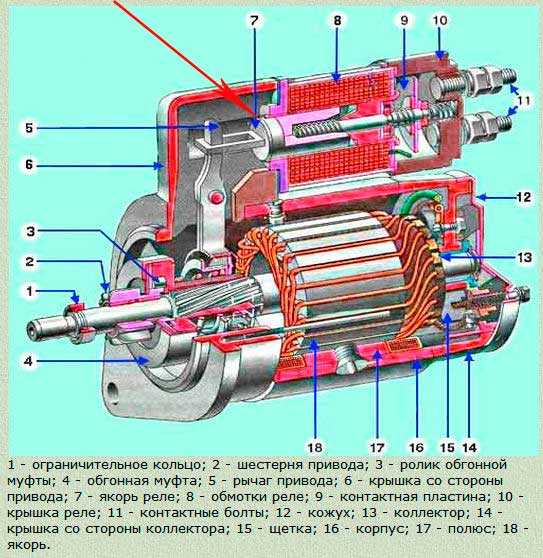

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.
