Зачем нужен стартер и особенности его конструкции
Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.
Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.
Основные компоненты стартера:
- корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
- якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
- втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
- щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
- приводная шестеренка и бендикс (обгонная муфта).
Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.
Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.
Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.
Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.
Основными достоинствами такой разновидности стартера являются:
- одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
- прочность и продолжительная эксплуатация;
- возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
- практически не зависит от влияния электрического тока, что уменьшает возможность поломок.
К минусам безредукторных стартеров относятся:
- трудности с запуском в большие морозы;
- значительная масса агрегата;
- высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
- достаточно высокие цены на запчасти.
Как замкнуть стартер напрямую ваз 2114
замкнуть контакты стартера напрямую, чтобы завести двигатель. Знание того, как это сделать, рекомендуется знать каждому владельцу отечественного автомобиля.
Например, человек осуществил остановку в пути на некоторое время для отдыха, а спустя 15 минут запустить мотор уже не получается. Согласитесь – это довольно неприятная ситуация. Когда стартер отказывается работать, а запустить ДВС нужно здесь и сейчас, в таком случае вам значительно поможет знание о том, как закоротить стартер для запуска мотора.
Принудительный запуск стартера
Этот способ предполагает замыкание контактов стартера, и чтобы реализовать его, вам потребуется помощь еще одного человек и длинная отвертка (гаечный ключ также сойдет).
Суть заключается в том, чтобы металлической частью выбранного вами инструмента соединить силовые контакты стартера, чтобы передать напряжение на обмотку напрямую. Последовательность действий должна быть следующей:
- Помощника попросите сесть за руль автомобиля, чтобы он повернул ключ в крайнее правое положение (включая зажигание).
- Уберите контактную пластинку (фишку) со стартера.
- Наконечником инструмента закоротите контакты.
Кулиса должна находиться в нейтральном положении. Удостоверьтесь, что машина находится на стояночном тормозе (ручник следует поднять).
Что делать, если нет ключа
Способ, который мы только что рассмотрели, не является единственной возможностью запустить стартер. Есть еще несколько вариантов. Первый предполагает запуск стартера из салона автомобиля. Для этого вам понадобится снять пластиковую панель, которая находится под рулем машины. Следующим шагом отделите жгут проводов, идущий к замку зажигания.
Найдите провод, который идет на массу (может быть черным, зеленым или желтым с черной полосой). Определить необходимый проводник реально при помощи тестера. Один наконечник соедините с проверяемым проводом, а другой – с корпусом автомобиля. Если дисплей показывает ноль, тогда это то, что нам нужно.
Зачистите нулевой провод, заизолируйте его и отведите в сторону. Питание к стартеру на ВАЗ-2114 подается через красный или желтый провод. Чтобы не перепутать – проверьте тестером.
Далее нужно определить проводник, который отвечает за стартер. Для этого питающий провод замыкайте с оставшимися по очереди. От которого сработает механизм, с тем и продолжим работу.
Оставшийся пучок соедините с плюсовым проводом, и далее замыкайте его со стартерным выводом. Если вы все правильно определили, мотор должен запуститься. Учитывайте то, что нельзя на длительное время соединять провода, чтобы не разрядить АКБ.
Как и в случае с первым способом, коробка передач должна находиться в нейтральном положении.
Запуск с толкача
Это классический способ запуска двигателя практически на любом автомобиле. Его следует применять тогда, когда другие методы бессильны. Для этого вам понадобится сделать следующее:
- Установите рычаг коробки передач в нейтральное положение.
- Водитель садится за руль.
- Двое помощников толкают машину.
- Как только автомобиль немного разогнался, включите первую или вторую передачу.
- Поверните ключ в режим запуска ДВС.
Такой способ можно использоваться во время буксировки машины. Но помните, что при запуске мотора автомобиль значительно ускорится и может въехать в бампер буксирующей машины.
Почему стартер отказывается крутить
Наиболее частой причиной поломки стартера является неисправность втягивающего реле. Определить это можно по характерному щелчку, который раздается из-под капота после того, как вы поворачиваете ключ зажигания. Этот звук говорит вам о том, что реле включено, а обгонная муфта не может повернуть коленвал ввиду недостатка мощности.
Подводя итог статьи, отметим, что теперь вы знаете, как завести мотор, когда стартер не крутит. Мы рассмотрели три способа, и один из них наверняка сработает в попытке запуска ДВС.
Поломка стартера знакома большинству автомобилистов. Это может произойти в самый неожиданный момент. Приходится заводить машину альтернативными способами, например, путём замыкания контактов. Как правильно подключить стартер, подробно описано ниже.
Как проверить работу стартера ваз 2114
- Корпус этого устройства выглядит как пустотелый цилиндр металлического происхождения. Внутри него можно найти различные детали электродвигателя.
- Ещё одни важный элемент — это статор. Статором можно назвать специальную обмотку из достаточно толстого провода, сделанного из меди. Между витками этого провода размещаются сердечники, сделанные из стали. Обычно обмотка располагается прямо в корпусе. Её можно заметить на стенках.
- Ротор. Эта вращающаяся часть механизма имеет особое значение для всего устройства. Внутри пластин этого механизма находится обмотка. Иногда ротор называют «якорем». Ротор всегда вращается в самом корпусе. Кроме этого, именно на роторе располагается коллектор. На нём и создаётся магнитное поле. Оно приводит ротор в движение.
- Бендикс. Это устройство входит в зацепление с маховиком двигателя внутреннего сгорания. Также именно оно обеспечивает вращение мотора. Бендикс можно найти на задней части вала ротоа.
- Щёточный узел. В ВАЗе 2114 имеется 4 щётки. Они активно взаимодействуют с коллектором, а также содействуют в создании магнитного поля.
- Втягивающее реле. У этого элемента есть 2 функции. Она из них заключается в том, что реле позволяет размыкать и замыкать контакты электроцепи. Также при помощи сердечника реле позволяет перемещать шестерню бендикса.
Подключение стартера
Почему не крутит стартер?
Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.
Автомобильный стартер в разрезе
Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.
Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:
- сначала нужно выключить аккумулятор и отключить от него клеммы;
- используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
- после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
- далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
- выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.
Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.
Составные элементы механизма
Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.
Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:
- в ходе заряда АКБ должен быть в спокойном состоянии;
- когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
- при движении генератор заряжает АКБ в слабом режиме;
- в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.
Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.
Окисление контактов АКБ
Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.
Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:
- Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
- Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
- Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
- Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).
Другие причины, по которым стартер может не реагировать на включение зажигания
В отдельных случаях отмечаются сбои в работе автомобильных противоугонных систем (автосигнализаций, иммобилайзеров). Такие системы попросту блокируют подачу электрического тока на стартер после снятия режима охраны. При этом диагностика показывает полную работоспособность АКБ, силовых контактов и других элементов электрооборудования, которые задействованы при запуске мотора от стартера. Для точного определения необходимо напрямую подать питание от аккумулятора на стартер, то есть в обход других систем. Если стартер работает, тогда высока вероятность выхода из строя противоугонной системы или имммобилайзера автомобиля.
Следующим элементом для проверки является втягивающее реле. При его поломке стартер может:
Бендикс и втягивающее
Указанные выше симптомы укажут на то, что неисправность локализуется во втягивающее реле или бендикс не входит в зацепление с маховиком. Отметим, что в случае с бендиксом более характерным признаком является то, что стартер хрустит и не крутит двигатель. Также распространенным признаком поломки стартера является то, что стартер жужжит, но не крутит двигатель.
Для проверки тягового реле следует осуществить подачу напряжения с АКБ на силовую клемму реле. Если двигатель начнет прокручиваться, тогда очевидна неисправность втягивающего стартера. Частой поломкой является подгорание пятаков контактов. Для устранения понадобится осуществить снятие реле для зачистки пятаков. После зачистки необходимо все равно быть готовым к скорой замене тягового реле, так как в заводских условиях контактные пятаки покрываются особой защитой, которая противостоит подгоранию в процессе эксплуатации. Зачистка будет означать, что указанный слой снимается, в результате чего сложно предугадать момент повторного подгорания пятаков втягивающего.
Теперь обратим внимание на бендикс стартера. Бендикс представляет собой шестеренку, через которую крутящий момент от электромотора стартера передается на маховик
Бендикс установлен на едином валу с ротором стартера. Для лучшего понимания необходимо понимать, как работает стартер. Принцип работы заключается в том, что после поворота ключа зажигания в положение «пуск» происходит подача тока на втягивающее реле. Втягивающее передает напряжение на обмотку стартера, в результате чего происходит зацепление бендикса (шестерни) с венцом маховика (венцовая шестерня маховика). Другими словами, происходит совмещение двух шестерен для передачи крутящего момента стартера на маховик.
Износ шестерни бендикса означает, что нормального соединения с венцом маховика не происходит. По этой причине может быть слышен треск во время запуска мотора, а также стартер может свободно крутиться без зацепления и жужжать. Аналогичная ситуация возникает в том случае, если сильно изношены зубья венца маховика. Ремонт предполагает разбор стартера для замены бендикса и/или снятие трансмиссии для замены маховика. Чтобы самостоятельно проверить бендикс, понадобится замкнуть два силовых контакта на тяговом реле. Электрический ток пойдет в обход реле, что позволит определить вращение стартера. В том случае, если стартер легко вращается и жужжит, следует проверять качество зацепления бендикса с маховиком.
Втулки стартера
Частой поломкой также является неисправность втулок стартера. Втулки стартера (подшипники стартера) находятся в передней и задней части устройства. Указанные подшипники необходимы для вращения вала стартера. В результате износа подшипников вала стартера тяговое реле щелкает, но стартер не крутится сам и не прокручивает двигатель. Такая неисправность заключается в следующем:
Подобная ситуация может привести к тому, что обмотки выгорают, силовые провода плавятся. Иногда возникает короткое замыкание в электроцепях автомобиля, которое вызывает возгорание. В том случае, когда стартер щелкает, но сам не крутится, нельзя длительно удерживать ключ в положении «старт». Рекомендуется осуществить несколько кратковременных попыток запуска, так как есть шанс, что вал сможет вернуться на свое место.
Если стартер не крутит на горячую или плохо крутит двигатель после прогрева, тогда необходимо:
Обратите внимание, устройство сильно нагревается вместе с мотором в подкапотном пространстве. Нагрев стартера приводит к тому, что происходит тепловое расширение определенных элементов внутри устройства
После ремонта стартера и замены втулок указанное расширение происходит с подшипниками стартера. Ошибка при подборе нужных размеров втулок может приводить к подклиниванию вала, в результате чего стартер не крутится или крутится очень вяло на прогретом моторе.
Поломка зубьев бендикса или венца маховика
Эта проблема проявляется обычно на автомобилях с солидным пробегом, особенно – после недавней замены маховика, или ремонта пускового механизма. При повороте ключа стартер – усиленно делает попытки запускать мотор: щелкает, жужжит (иногда с визгом), но ДВС не стартует. Здесь проблема в зацеплении.
Поломанные зубья бендикса
Зубья маховика (на большинстве машин) имеют скос, помогающий шестерне бендикса плавнее войти в контакт. При значительной выработке, заедании вилки тягового реле, подклинивании или износе самой шестерни — она не доходит до места надежного контакта, не прилегает по рельефу зубьев. Пробуксовка приводит к большему износу, а, поскольку деталь не ремонтируется — к внеплановой замене.
Если при пуске ДВС авто со стороны стартера возникают любые посторонние звуки – это повод проверить его как можно скорее. Иначе он «напомнит о себе» в дороге.
Заклинил якорь стартера
В числе довольно редких причин возникновения нештатной ситуации, когда стартер издаёт щёлкающие звуки, но приводной вал не крутит, включено подклинивание якоря в узле статора. Обычно такая неисправность случается на возрастных машинах, и без демонтажа стартера диагностировать проблему не удастся – она имеет такие же симптомы, как и при износе щёток.
Впрочем, иногда проявляется и отличие: если повернуть ключ в ЗЗ в положение старт, вы услышите достаточно громкий щелчок, после которого все световые индикаторы на некоторое время гаснут с возможным появлением специфического запах – это признак заклинивания якоря. Но и его можно принять за другую принципиально иную неисправность – пропадание контакта массы.
Реле разгрузки замка зажигания
Помимо втягивающего реле на корпусе стартерного устройства в схеме его работы предусмотрено еще одно реле разгрузки, размещаемое под капотом либо на рулевой колонке. Основная задача реле разгрузки – защита устройства от перегрузки. Часто замена этого элемента позволяет вернуть работоспособность стартера.
Так как реле разгрузки мало чем отличается от стандартных элементов, что находятся в монтажном блоке, для проверки его неисправности достаточно установить подобное реле для проверки. Если стартер начал крутить – проблема в этом элементе. Причина его выхода из строя – скачок напряжения в цепи прибора.

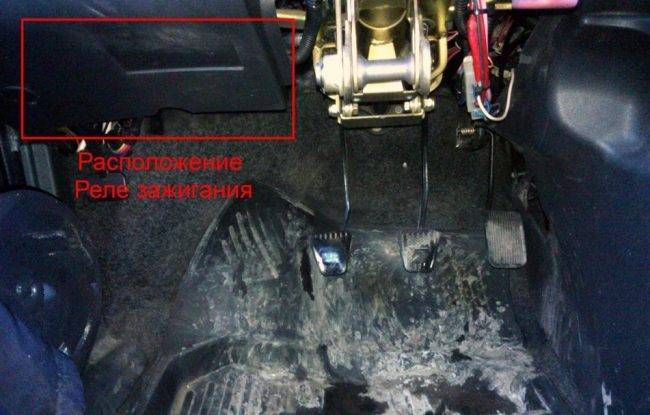

Главной проблемой при неисправности этого реле может статье его поиск. Та как в автомобилях разных годов выпуска элемент размещался по-разному, при поиске учитывайте следующие возможные места установки реле:
- Под капотом, около вакуумного усилителя;
- Под рулевой колонкой в связке с другими проводами;
- На внутренней панели кузова под панелью автомобиля.
Если замена реле не помогла и на ВАЗ 2114 не крутит стартер по-прежнему – следует проводить диагностику дальше.
Почему стартер щёлкает, но не крутит

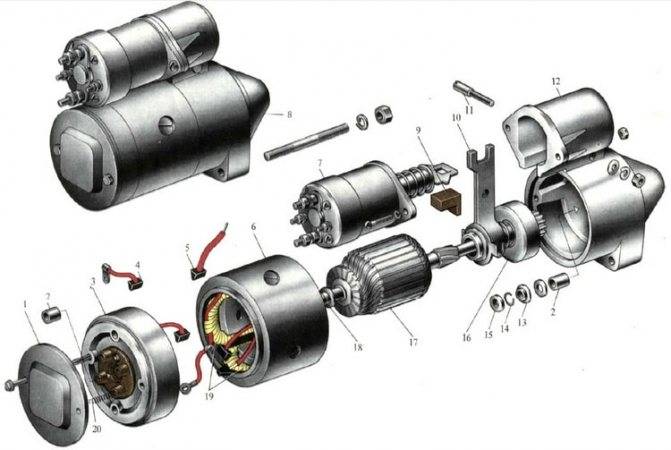

Составные части стартера на примере ВАЗ 2114
Водители-новички часто заблуждаются, думая, что щелчки издаёт реле стартера. Но на самом деле источник звуков — это втягивающее устройство, которое приводит в сцепление рабочую шестерню бендикса с венцом маховика двигателя и обеспечивает его запуск.
Если слышно несколько щелчков
Опытные водители по характеру щелчков могут определить, где конкретно есть неисправность. Если при повороте ключа зажигания слышны несколько щелчков, то следует искать неполадку в:
- тяговом реле, подающее напряжение на стартер;
- плохом контакте между реле и стартером;
- недостаточном контакте массы;
- других контактах стартера, плохо прилегающих друг к другу.
Исправная работа системы запуска мотора зависит от нормального функционирования каждой составляющей. И не имеет значение, на каком автомобиле вы ездите: Приора или Калина, Форд, Нексия или другая иномарка. Поэтому сначала надо проверить электрические соединения, начиная от клем автомобильного аккумулятора до контактов стартера. Часто это помогает запустить двигатель, добраться до ближайшей станции техобслуживания и провести более детальную диагностику системы запуска.
Слышен один щелчок
Мощный щелчок и незапуск мотора указывает на проблему в стартере. Сам звук говорит о том, что тяговое устройство работает и к нему идёт электрический ток. Но сила заряда, поступающего на втягивающее устройство, недостаточная для запуска двигателя.
Следует попытаться несколько раз (2–3) с интервалом 10–20 секунд завести мотор. Если попытки будут неудачными, то возможны такие причины:
- втулки и внутренние щётки стартера сильно изношены и подлежат замене;
- есть замыкание или обрыв обмотки внутри агрегата;
- подгоревшие контакты силового кабеля;
- втягивающее устройство вышло из строя и блокирует запуск;
- проблемы с бендиксом.
Неисправный бендикс — одна из неполадок
Зубья бендикса могут быть повреждены и мешают нормальному запуску стартера
Важную роль в запуске ДВС (двигатель внутреннего сгорания) играет бендикс. Он входит в состав пусковой системы и расположен в стартере. Если бендикс деформирован, то старт двигателя будет затруднён. Вот две частые неисправности бендикса: повреждение зубьев рабочей шестерни, поломка вилки привода.
Втягивающее и бендикс связаны между собой вилкой. Если в момент включения не происходит полное втягивание, то зубья не будут входить в сцепление с маховиком. В этом случае мотор не запускается.
Отказ реле стартера
Отказ реле проявляется в виде тихого щелчка при повороте ключа.
В этом случае можно завести машину при помощи простой отвертки. Делается это вот так:
Автомобиль с механической коробкой передач:
- ставим на стояночный тормоз.
- включаем нейтральную передачу.
- открываем капот и готовим плоскую отвертку.
- поворачиваем ключ в замке зажигания в положение зажигание включено.
- при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Автомобиль с автоматической (+вариатор и робот) коробкой передач:
- устанавливаем автомобильный стояночный тормоз (для робота и вариатора).
- открываем капот и готовим отвертку (возможно две).
- включаем зажигание в положение включено, нажимаем тормоз, переводим селектор выбора передач в положение паркинг (Р).
- при помощи отвертки замыкаем два контакта на втягивающем реле ( как на видео).
- после запуска двигателя убираем отвертку и едем до места ремонта.
Непосредственный ремонт
Не стоит думать о том, что перед снятием стартера, необходимо поднять на смотровую яму автомобиль ваз 2109. Ремонт стартера начинаем проводить после его полного снятия.Итак, начинаем:
проверяем реле, посредством проведения напряжения в 12 В на вывод, не забывайте, что минус следует замкнуть на корпус;омметр одновременно с данной процедурой присоединяем к контактным болтам (если реле работает нормально, муфта должна отодвигаться в отверстие при получении тока, а болты замыкать — если этого не происходит, значит реле следует заменить).
проверка реле стартера ваз 2109
проверяем щетки;снимается крышка стартера, после чего откручивается винт, фиксирующий крепление всех проводов;снимается пружина;вынимается щетка (как правило, минимальная ее высота должна быть 12 мм – в противном случае, это означает ее стирание и обязательную замену).
Продолжаем работать с ваз 2109. Стартер, ремонт которого проводится своими руками, нужно тщательно осмотреть. На данном этапе можно даже вооружиться увеличительным стеклом, дабы лучше все видеть.Переходим к следующему действию:
проверяем обмотку самого стартера (как и говорилось выше, данное устройство особо не различается с другими моделями ваз 2109, а ремонт своими руками стартера нужно проводить умеючи и знать все основы схемы);берем омметр и проверяем наличие замыкание между витками и на корпусе;осматриваем коллектор и другие обмотки (для этого необходимо аккуратным образом снять кольцо, чтобы оно не слетело, и вытащить его);снимаем шайбу с оси;разъединяем трубки, которые служат для изоляции стяжных болтов и вытаскиваем их;тщательно осматриваем коллектор и обмотку (на них не должен наличествовать нагар или же прибой);наждачной бумагой протираем незначительные изменения на поверхности.
На ваз 2109 ремонт стартера своими руками подразумевает и тщательную проверку обмотки якоря. Как известно, якорь стартера представляет собой сердечник и вал. Между ними и бывает уложена обмотка, которую следует проверить. Легче всего проверить его на межвитковое замыкание на специальном стенде.Для этого:
берем контрольную лампу на 220 Вт;проверяем изоляцию на разрыв, определяем биение вала (которое должно составлять 0.08 мм, сопротивление изоляции должно быть не менее 10 кОм;соединяем коллектор якоря одним проводом с током на 220 В;второй провод соединяем через лампу 220 Вт 100 Вт с корпусом питания (если лампа загорелась, значит в якоре есть пробой и он нуждается в замене.
На автомобиле ваз 21099 ремонт стартера, где якорь в порядке, подразумевает еще осмотр и проверку коллектора.Несколько важных советов:
если на коллекторе обнаружено подгорание пластин в двух местах, значит оборвана катушка;если пластины посиневшие, значит произошло витковое замыкание (такое бывает редко, но встречается):замыкание межвитковое обнаруживается на видимых участках провода якоря или шинки (обычно витки бывают смяты либо погнуты);устранить замыкание и исправить помятость шин можно путем проверки наличия инородных тел;если место замыкания не найдено, остается лишь перемотать якорь.
На автомобиле ваз 21093 ремонт стартера, как и на ваз 21099 и 2109, после проверки обмоток, подразумевает осмотр муфт и шестерен.Для этого проводим операции следующего типа:
Как поменять реле своими руками?
Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки.
Смотреть галерею
Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности
Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель
Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).
Почему не крутит стартер на ваз 2114
На автомобиле ВАЗ-2114 в работе стартера, кроме него самого, принимают участие аккумуляторная батарея и замок зажигания. С замка зажигания, после поворота ключа в положение «стартер», подаётся напряжение на обмотку тягового реле. При помощи сердечника тягового реле должны замкнуться два контакта и электрический ток с аккумуляторной батареи должен идти напрямую на щётки якоря электродвигателя стартера.
Первой причиной отказа в работе стартера на ваз 2114 может быть разряжанная аккумуляторная батарея. Особенно часто эта причина возникает в зимний период времени, так как с понижением температуры электролита, находящегося в банках аккумулятора, падает его ёмкость. В результате сила тока, поступающая на обмотки якоря стартера, будет мала и его крутящего момента будет не достаточно, чтобы преодолеть сопротивление вращению коленчатого вала. Бывают случаи, когда водитель уходит из автомобиля, забывает выключить приборы освещения. Если период его отсутствия будет длительный, то аккумулятор успеет разрядиться.
Ещё одной неисправностью, приводящей к отказу в работе стартера, будет выход из строя тягового реле. Определить эту неисправность достаточно просто. Потому что после поворота ключа в замке зажигания в положение «стартер», должен быть слышен щелчок замыкающихся контактов, расположенных внутри тягового реле. Правда причиной отсутствия щелчка, может стать и сам замок зажигания, если в нём подгорели контакты подающие напряжение на катушку тягового реле.
Если при повороте ключа зажигания в положение «стартер» слышна серия щелчков, а запуска двигателя не происходит, то тогда придётся проверить контакты тягового реле на предмет их подгорания. Для устранения этой неисправности, контакты придётся зачистить. Ещё одной из электрических причин отказа в работе стартера, может стать износ или зависание щёток коллектора якоря, а также плохой контакт клемм аккумуляторной батареи.
Кроме неисправностей связных с электрической частью, могут, ещё и быть неисправности чисто механические. Такие как, износ зубьев приводной шестерни стартера и зубчатого венца маховика или износ обгонной муфты. При возникновении этих неисправностей, при попытке запуска двигателя Вы услышите характерный металлический треск. Для устранения их стартер придётся снимать с двигателя.
Устройство системы пуска на автомобиле ВАЗ-2114, достаточно просто и водитель все возникающие неисправности может при желании устранить самостоятельно.
Авто-помощь

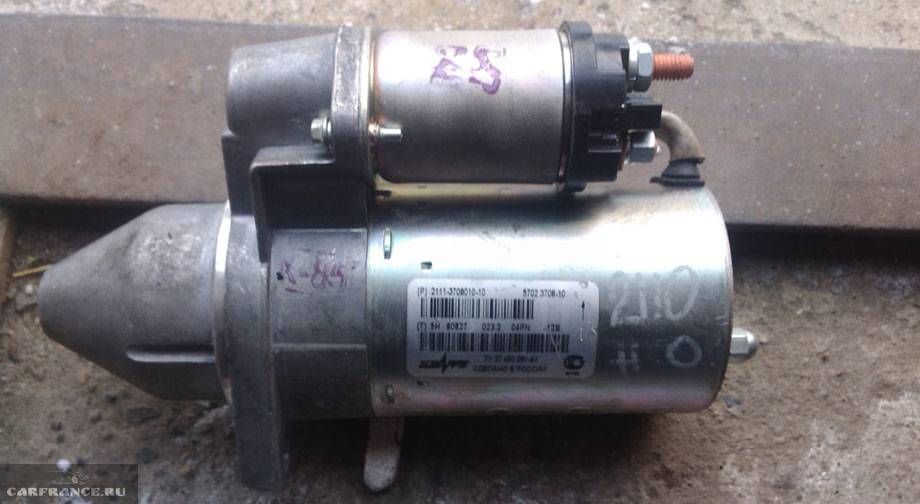

На легковой автомобиль ВАЗ-2115 устанавливается стартер (тип 5712.3708), в который встроен планетарный редуктор, позволяющий увеличивать крутящий момент, передаваемый с вала якоря на приводную шестерню стартера. Его электрическая схема очень простая. Он включается в работу замком зажигания, после замыкания клемм 30 и 50, в результате чего управляющий сигнал поступает через монтажный блок на клемму 50 втягивающего реле и если оно исправно, то замыкание его контактов включит в работу стартер.
Когда водитель, поворачивая ключ зажигания в положение «стартер», не слышит ни единого звука из-под капота своего автомобиля ВАЗ-2115, то в случае крайней необходимости, он может попробовать запустить двигатель, просто замкнув отвёрткой клеммы тягового реле. Но прежде чем это сделать, нужно убедиться, что рычаг переключения передач находится в нейтральном положении, а ручной тормоз включен. Если сам стартер исправен, то двигатель запустится.
Начинать искать неисправность, из-за которой стартер не срабатывает, при попытке запуска двигателя ключом зажигания, нужно с проверки напряжения на клемме 50 тягового реле. Если напряжение в 12 вольт на клемме есть, то проверять придётся тяговое реле и сам стартер. А если напряжения на этой клемме нет, то придётся искать неисправность в замке зажигания или в проводке, идущей от клеммы 50 замка зажигании до клеммы 50 тягового реле, при условии, что аккумуляторная батарея в полном порядке.
При отсутствии напряжения на клемме 50 тягового реле, особое внимание нужно уделить клеммам 5 и 6 разъёма Х8, клеммам 6 и 8 разъёма Х1 и клемме 4 разъёма Х5, так как именно через них напряжение с аккумуляторной батареи через замок зажигания поступает на клемму 50 тягового реле. Проверять состояние этих клемм следует из-за того, что расположение монтажного блока неудачное, так как при засорении водосливного отверстия, во время дождя, он будет находиться в луже воды, а это приводит к коррозии клемм и потери контакта на них
При наличии напряжения на клемме 50 тягового реле, нужно проверить будет ли слышен щелчок его срабатывания в момент поворота ключа зажигания в положение стартер. Если щелчок слышен, значит, с тяговым реле всё в порядке. В этом случае стартер не срабатывает либо из-за подгорания контактов тягового реле, либо из-за износа или зависания щёток коллектора стартера.
Проблемы с зажиганием
Чаще всего причина кроется именно в одном и узлов системы зажигания. Слабые места первыми попадающими под подозрение:
- замок зажигания;
- индукционные катушки;
- реле стартера и зажигания;
- отсутствие напряжения на клеммах аккумуляторной батареи.
Чаще всего проблема кроется в банальном отсутствии напряжения на контактах замка зажигания. Оно подается напрямую с АКБ на стартер.
Проверить работоспособность замка зажигания сравнительно просто:
- необходимо демонтировать личинку;
- при помощи мультиметра прозваниваются контакты в разных положениях.
Если контакт отсутствует – то следует просто приобрести новый замок. Осуществлять его ремонт просто не имеет смысла.
Нужно обращать внимание на поведение автомобиля сразу после поворота ключа. Если отсутствует характерное пощелкивание со стороны двери из под панели – вероятно вышло из строя реле
Оно располагается над педалью сцепления.
Как и замок зажигания ремонтировать таковое реле просто не имеет смысла. Необходимо приобрести новое и установить его на место. Проверить нужно и катушки зажигания. Нередко искра на свечах пропадает по причине выхода их из строя. Осуществлять проверку нужно путем снятия катушки, подключения её к тестеру. Следует прозвонить обмотки – именно в обрыве таковой может крыться причина неисправности.
Рекомендуем: Предохранители и реле Ford Transit 2006-2013
Если присутствуют проблемы с пуском двигателя в мороз, на холодную – следует убедиться в работоспособности аккумуляторной батареи. Нередко она просто выходит из строя.
Напряжение между клеммами должно составлять 12.6 В. Не лишним будет также измерить плотность электролита при помощи ареометра.
