Подшипник ступичный: для чего предназначен и как проверить ступичные подшипники

Замена передних и задних ступиц Ниссан Кашкай

От исправности каждой детали ходовой части автомобиля зависит не только безаварийность его эксплуатации, но и безопасность самого водителя.

Общие сведения

Ступица предназначена для фиксации колеса транспортного средства на оси вращения (цапфе) или балке моста. Данный элемент крепится к поворотному кулаку, который соединен с амортизационной стойкой. Стойка, в свою очередь, крепится к кузову автомобиля.

Ступица обеспечивает не только крепление колес, но и их вращение. Через нее передается вращательный момент оси коленвала на колесо. Если колеса являются ведущими, она представляет собой элемент трансмиссии автомобиля.

Ступичный подшипник обеспечивает соединение колеса со ступицей или поворотным кулаком. Кроме этого, он выполняет следующие функции:

• минимизирует силы трения во время передачи вращательного момента;
• распределяет радиальные и осевые нагрузки, идущие от колеса на ось и подвеску автомобиля (и обратно);
• разгружает полуоси ведущего моста.

В автомобилях Ниссан Кашкай средний срок службы подшипников варьируется от 60 до 100 тысяч километров пробега.

Эксплуатация автомобиля с неисправным ступичным подшипником довольно опасна. В таких случаях возрастает риск потери контроля и управляемости транспортного средства на трассе.

Признаки неисправности узла

О том, что автовладельца в скором времени ожидает замена ступичного подшипника Ниссан Кашкай, могут указывать такие признаки как:

• отчетливый гул при скорости 40-80 км/ч со стороны неисправности;
• вибрация руля, педали газа и кузова без объективных на то причин;
• посторонние стуки в подвеске;
• уход машину в сторону при движении (примерно так же, как при неправильном сход-развале);
• хруст, «бульканье», иные посторонние звуки с неисправной стороны.

Самый главный и частый симптом, свидетельствующий о неисправности подшипника – монотонный раскатистый гул, нарастающий при наборе скорости. Некоторые автовладельцы сравнивают его с ревом двигателя реактивного самолета.

Диагностика

Установить, с какой стороны раздается неприятный звук, можно во время движения авто, периодически сменяя скорость, поворачивая и притормаживая. Опытные владельцы Nissan Qashqai утверждают, что определить неисправную сторону можно на поворотах. Считается, что при повороте на «проблемную» сторону, гул обычно становится тише или исчезает.

Оценить степень и характер проблемы вручную можно следующим образом:

• авто выставляют на ровную поверхность;
• руками раскачивают по вертикали колесо в верхней точке.

Получить более точную информацию о состоянии узла можно и таким способом:

• на диагностируемой стороне автомобиля устанавливают домкрат, поднимают машину;
• вращают колесо, придавая ему максимальное ускорение.

Если во время вращения со стороны колеса будет слышен хруст или другие посторонние звуки, это свидетельствует о неисправности или износе подшипника.

Переднеприводные автомобили можно продиагностировать на подъемнике. Для этого после поднятия машины заводят мотор, включают передачу и разгоняют колеса до 3500-4000 оборотов. После заглушки двигателя с неисправной стороны послышится монотонный гул, скрип или хруст. Также на наличие проблемы укажет заметный люфт при раскачке и расшатывании колеса.

Признаки неисправности и диагностика: как проверить подшипник ступицы передний или задний

Как правило, ступичные подшипники в среднем «ходят» около 100 тыс. км. Однако езда по плохим дорогам, высокие нагрузки и агрессивная эксплуатация ТС может привести к тому, что данные элементы требую замены уже к 50-60 тыс. км. пробега.

Также к быстрому выходу из строя детали приводит установка неоригинальных запчастей среднего и низкого качества, плохая смазка и нарушения уплотнений, ошибки при установке и сильный натяг во время посадки.

Кстати, зачастую первыми из строя выходят передние ступичные подшипники, так как нагрузка на них больше по причине того, что колеса управляемые и поворачиваются, то есть подшипник  нагружается под разными углами.

Основным признаком  начинающихся проблем со ступичным подшипником является то, что во время движения  можно услышать характерный низкочастотный гул.  При этом неисправность подшипника ступицы колеса зачастую диагностировать на слух сложно. Если точнее, может казаться, что гудит передний ступичный подшипник, в то время как детальная проверка выявляет неполадки ступицы на задней оси.

 В любом случае, игнорировать проблему нельзя,  тем более, если шум усиливается.  Важно понимать, что износ подшипника ступицы колеса со временем вместо гула сменится на хруст и треск, после чего подшипник разрушится и ступицу колеса заклинит. В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п.  Если ступичный подшипник заклинит на высокой скорости,  это может стать причиной серьезных поломок авто и ДТП

В свою очередь, заклинивание приведет к поломке шаровой опоры, деформации рычага подвески, полуоси и т.п.  Если ступичный подшипник заклинит на высокой скорости,  это может стать причиной серьезных поломок авто и ДТП.

Итак, если возникли подозрения, что имеются проблемы со ступицей, нужно знать, как проверить ступичный подшипник. Первичной проверкой, позволяющей определить состояние подшипников ступиц, является проезд поворотов.

Если просто, например, во время поворота налево кузов кренится вправо, нагрузка на правое колесо увеличивается,  а левое разгружено. Получается, если на машине на скорости 15 км/ч резко повернуть влево, при этом гул исчезнет, тогда  может быть неисправен левый ступичный подшипник. Если гул пропадет при повороте руля вправо,  тогда проблемным можно считать подшипник в правом колесе.

Следующим этапом проверки является диагностика вывешенных колес. На ведущей оси сначала машину поднимают на домкрате, затем можно сесть в авто, завести двигатель и раскрутить колеса до скорости около 70 км/ч, после включить нейтраль и на слух определить, какое колесо гудит. На оси, где стоят не ведущие колеса, их можно раскручивать от руки.

Теперь можно проверить подшипник на люфты. В норме люфтов не должно быть. После полной остановки колес за колесо нужно взяться руками в верхней и нижней части колеса, после чего начать раскачивать его в вертикальной плоскости. Если выявлен люфт, тогда это говорит о проблеме. Аналогичным образом проверяется люфт по горизонтали, удерживая руками колесо за левый и правый край.

Обратите внимание, люфты могут возникать и по причине проблем с подвеской или рулевым управлением. Чтобы исключить этот фактор, пригласите помощника, который сильно нажмет на педаль тормоза

Пока педаль нажата, нужно раскачивать колесо в вертикальной плоскости.

Если люфт есть при нажатой едали тормоза, тогда неисправна подвеска. В случае, когда люфта нет, неисправен подшипник ступичный передний или задний. В любом случае, подшипник на переднюю ступицу или заднюю потребует замены.

Данную процедуру можно сделать как на станции техобслуживания, так и самостоятельно в условиях обычного гаража. Единственное, потребуется набор инструментов, а также определенные навыки по замене подобных деталей.

Важно не только снять подшипник и поставить новый, не допуская ошибок (выставить зазор, не повредить уплотнение и т.д.), но и правильно запрессовать деталь. Запрессовка в отверстие осуществляется через оправку, которая приставляется к наружному кольцу,  а во время монтажа на ось через оправку усилие распределяется на внутреннее кольцо

Где в автомобиле находится подшипник?

У любого транспортного средства предусмотрено большое количество узлов, куда помещены вращающиеся детали. Они находятся под максимальной нагрузкой, поэтому требуют контроля, регулярных профилактических осмотров. Современные представители автопрома по принятой технологии отбирают нужные конструкции, учитывая их параметры, эксплуатационный срок и сферу их применения. А где же обычно находятся подшипники?

В двигателе. Применяемый тип – подшипник для скольжения. Задача детали – создавать условия для нормального и бесперебойного вращения коленвала и шатунов, находящихся в 4-тактном двигателе. А если вдруг решаете сейчас, как заменить подшипник в двухтактном моторе, то будьте бдительны. Запаситесь знаниями, потому что внутри находятся игольчатые небольшие комплектующие. В газораспределительном механизме или ГРМ. Предусмотренная модель – подшипники скольжения. В некоторых марках машин в этой части механизмов используются роликовые конструкции. Рекомендуется всем начинающим автомеханикам детально изучать технический паспорт автомобиля, знать его особенности устройства. В трансмиссии. Используемый тип – подшипник скольжения. И это не удивительно, ведь трансмиссия сформирована из множества важных механизмов. А, обычно, новичок думает, что трансмиссия – это только коробка передач. Но кроме нее, в корпусе машины скрыто от глаз много важных агрегатов: шрус, карданный вал, сцепление и многое другое, необходимое, чтобы крутящийся момент от мощного и запущенного двигателя перешел к ведущим колесам автомобиля. А если застучит кардан, износятся комплектующие ступицы, то придется уже авральными темпами решать, где и как заменить ступичный подшипник. Желательно обращаться к профессионалам и ответственным мастерам. В рулевом сегменте. Используемый вариант – подшипник скольжения. Его место расположения – рулевая колонка. Обычно, этот элемент рулевого управления состоит из вала и ведущей шестеренки, покрытых защитным кожухом

Состоянию рулевой колонки надо уделять внимание, потому что от ее качества зависит надежность крепления, «поведение» руля при столкновении машины с препятствием. Где находится подшипник В рулевое управление входит и рейка

Если ее комплектующие пришли в негодность, то сразу же усложняется поворачивание рулевого колеса. Могут появиться даже непривычные надоедливые звуки, рывки при повороте руля

Где находится подшипник В рулевое управление входит и рейка. Если ее комплектующие пришли в негодность, то сразу же усложняется поворачивание рулевого колеса. Могут появиться даже непривычные надоедливые звуки, рывки при повороте руля.

Еще один неприятный признак поломки – с бачка гидроусилителя может вытекать жидкость. И самое опасное проявление неисправности – задержка реакции колеса на поворот руля. И когда безопасность водителя и пассажиров уже окажется под угрозой, тогда и начинается экстренная или профилактическая диагностика с целью понять, как заменить задний подшипник.

На стойке и приводах

Используют подшипники для скольжения и качения, в опорах находятся шариковые детали, которые отвечают за вращение колеса и такое важное снижение тряски и вибрации, чтобы не уменьшать комфорт водителя

Таким образом, кажется, что подшипник есть везде. Даже в генераторе, стартере, водяном насосе, системе кондиционирования и охлаждения.

Причины поломки ступичного подшипника

Ступичный подшипник внутри ступицы

В принципе, если речь идет о действительно качественных ступичных подшипниках, то изготавливаются они из материалов, способных выдержать просто сумасшедшие нагрузки. Благодаря этому, ступичные ходят по 120 и более тысяч километров пробега. Но иногда, этот срок сокращается и причем, существенно. Перечислим основные причины сокращения срока службы, подшипника ступицы:

• частые попадания колеса в ямы на высокой скорости;
• потеря смазочной жидкости;
• неправильная затяжка при замене;
• кривая запрессовка при замене;

И так, если автомобиль попадает в яму колесом, да еще и на высокой скорости, ступичные подшипники, как собственно и вся подвеска, испытывают огромные нагрузки, чтобы не сказать перегрузки. И если такое случается часто, ступичные могут умирать раньше положенного срока. Аккуратная езда существенно продляет срок службы очень многих и очень разных частей автомобиля, и ступичного подшипника в том числе.

Если повреждены защитные пыльники, то из внутренней части подшипника вытекает смазка и подшипник умирает. Поэтому, при замене ступичных, нужно следить чтобы защитные элементы были установлены правильно и не повреждались в процессе установки.

Что касается неправильной затяжки, то это причина, которая относится к компетенции специалистов, осуществляющих замену ступичных подшипников. Если затянуть подшипник очень сильно, он может перегреваться, что негативно сказывается на его ресурсе.

Ну а перекосы при запрессовке ступичного подшипника приводят к тому, что нагрузки, которые воспринимает подшипник, распределяются неравномерно. А это, приводит к неравномерному износу.

Следует отметить, что два последних фактора, снижающих срок службы ступичного подшипника, относятся к работе слесарей, которые производят замену. А потому, доверяйте такую работу, как и любимое авто вообще, только надежным и проверенным профессионалам. Тем более что если вы водите машину аккуратно, и не проверяете ее на прочность жестко и регулярно, осуществлять замену ступичных подшипников, вам придется не часто.

Типы, конструкция и особенности подшипников ступицы

Для установки ступиц на оси используются подшипники качения, которые при высокой прочности и надежности обеспечивают максимальное снижение сил трения. В общем случае конструкция подшипника проста: это два кольца — наружное и внутреннее — между которым расположен ряд тел качения, заключенных в сепаратор (сетку из металла или пластика, обеспечивающую правильное расположение тел качения). Внутреннее пространство заполнено консистентной смазкой, щели между кольцами закрыты крышками, предотвращающими утечку смазки и загрязнение внутренней части подшипника. Устройство различных типов подшипников может отличаться, о чем сказано ниже.

Ступичные подшипники классифицируются по конструкции и используемым телам качения, а также по направлению воспринимаемой нагрузки.

По используемым телам вращения подшипники бывают:

• Шариковые — качение происходит на стальных шариках;
• Роликовые — качение осуществляется на роликах конической формы.

При этом по расположению тел качения подшипники делятся на две группы:

• Однорядные;
• Двухрядные.

В первом случае между кольцами располагается один ряд шариков или роликов, во втором — по два ряда.

По нормальному для них направлению нагрузки подшипники ступицы бывают:

• Радиально-упорные;
• Радиально-упорные самоустанавливающиеся.

Радиально-упорные подшипники воспринимают силы, направленные как поперек оси (по радиусу), так и вдоль нее. Это обеспечивает нормальную работу подшипника, независимо от характера движения колес — будь то это колебания в вертикальной плоскости (при проезде по неровностям дороги), или отклонения колеса от продольной оси (повороты управляемых колес, боковые нагрузки на колеса при преодолении радиусов или при движении с уклоном, боковые удары по колесам и т.д.).

Самоустанавливающиеся подшипники за счет конструкции обеспечивают компенсацию некоторой несоосности оси и ступицы, снижая интенсивность износа деталей.

Конструктивно подшипники рассмотренных выше типов отличаются.

Однорядные конические радиально-упорные подшипники. Состоят из двух колец, между которыми зажаты конические ролики, разделенные сепаратором. Внутреннее пространство подшипника заполнено консистентной смазкой, она защищена от засорения и утечек с помощью уплотнительного кольца. Деталь этого типа является неразборной.

Однорядные конические радиально-упорные самоустанавливающиеся подшипники. Состоят из двух колец, между которыми расположен ряд конических роликов в сепараторе. Однако детали не имеют жесткого соединения, поэтому ролики могут несколько изменять свое положение при смещении оси ступицы относительно оси цапфы. Подшипник является разборным либо частично разборным (снимается только наружное кольцо, внутреннее кольцо и сепаратор с роликами составляет цельную деталь).

Ступица с интегрированным двухрядным шариковым самоустанавливающимся подшипником

Двухрядные шариковые радиально-упорные обычные и самоустанавливающиеся подшипники. Состоят из двух широких колец, между которыми в шахматном порядке расположены два ряда шариков, разделенных общим сепаратором. Самоустанавливающиеся подшипники за счет особой формы внутренних поверхностей колец обеспечивают возможность смещения рядов шариков относительно оси цапфы. Обычные подшипники этого типа являются неразборными, самоустанавливающиеся — могут быть как неразборными, так и разборными.

Двухрядные роликовые радиально-упорные подшипники. Имеют конструкцию, аналогичную предыдущей. Обычно конические ролики каждого ряда имеют зеркальное расположение — широкой частью роликов наружу. Такое положение обеспечивает равномерное распределение нагрузок и центровку деталей. Подшипники этого типа являются неразборными.

Наконец, ступичные подшипники делятся на две группы по конструктивному исполнению:

• Отдельные подшипники;
• Подшипники, объединенные в один узел со ступицей.

Первый тип — это обычные подшипники, которые могут устанавливаться и демонтироваться без замены других сопряженных деталей. Второй тип — это подшипники, интегрированные в ступицу колеса, поэтому они не могут заменяться отдельно.

Это интересно: Ремонт сколов на лобовом стекле своими руками

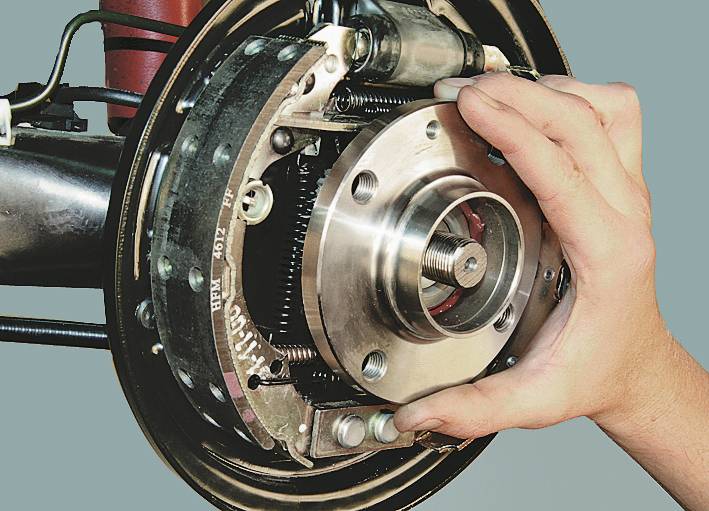

Регулировочные работы

Для проведения регулировочных работ потребуется стандартный набор ключей, молотка и отвертки. Регулировка на всех авто практически идентична и отличаться может лишь в некоторых деталях. Технология регулировки такая:

• Послабляем колесные болты на ступице, которую необходимо отрегулировать;
• При помощи домкрата вывешиваем и снимаем колесо;
• Используя молоток и отвертку сбиваем защитный колпачок, установленный по центру ступицы;
• Пассатижами отгибаем усики стопора и вытаскиваем его;
• Заворачиваем ступичную гайку до упора, а после отворачиваем обратно на ¼ оборота;
• Проверяем легкость вращения ступицы. Крутиться она должна легко и без заеданий;
• Собираем все обратно и снова проверяем люфт.

Если путем регулировки устранить люфт не удалось, или при вращении есть подклинивания и хруст, подшипник подлежит замене.

Как уже отмечено, цилиндрические подшипники не регулируются, поэтому появление гула и обнаружение люфта указывает на необходимость замены.

Признаки неисправности ступичного подшипника

Чаще всего о том, что деталь пора менять, сигнализируют два основных симптома:

1. Осевой либо боковой люфт колеса, появление которого нередко сопровождается возникновением ряда сопутствующих проблем:

• Неравномерным износом протектора шины.
• Уводом автомобиля в сторону при движении по прямой.
• Биением руля, схожим с тем, какое возникает при неправильной балансировке колёс.

2. Шум (гудение) в районе ступицы, тональность которого изменяется в зависимости от скорости. Неопытные водители часто приписывают эти звуки особенностям протектора шин или нарушению регулировок развала-схождения.

Убедиться в причине неисправности можно, выполнив ряд несложных действий.

Каков ресурс ступичного подшипника, и что влияет на его износ?

Ступичные подшипники не имеют строго регламентированного рабочего ресурса. Исходя из практики эксплуатации, при правильной установке они способны «отходить» более 100 тысяч километров пробега. Согласитесь, ресурс весьма внушительный. Среднестатистическому водителю не требуется производить замену этой детали на протяжении нескольких лет.

Увы, существует множество факторов, негативно влияющих на подшипник. Именно они значительно сокращают продолжительность его бесперебойной работы.

• Плохое состояние дорог. Это основная причина выхода из строя большинства ступичных подшипников. Дело в том, что находясь в колесе, они принимают на себя всю силу ударных нагрузок, неминуемо возникающих во время поездки. Какое то время силовое воздействие выдерживается, но после достижения определенного уровня «усталости» подшипник начинает разрушаться.
• Агрессивные среды эксплуатации. Летом данное воздействие выражается в виде попадающей внутрь ступицы дорожной пыли и влаги, зимой ситуация еще больше усложняется из-за химических реагентов, обильно высыпаемых коммунальщиками на дороги.
• Перегрев. Вращение колес всегда связано с функционированием в режиме повышенных температур. Постоянное чередование нагрева с охлаждением, особенно зимним, влияет на ресурс подшипников, существенно сокращая его.

Как проверить ступичный подшипник на ходу

Во время движения автомобиля, если появился посторонний шум в салоне, он становится раздражителем слуха для водителя. Найти источник шума порой сложно, потому что издавать звук могут многие узлы и детали машины. Попробуйте разогнать автомобиль. Некоторые шины на высокой скорости могут создавать гул, и тем самым дезинформировать водителя.

Видео проверки на ходу:

Узнать с какой стороны неисправность можно способом маневрирования:

1. Поверните влево, нагрузка на левую ось уменьшится, если звук исчез или ослаб – значит проблема с левой стороны.
2. Поверните вправо нагрузка на левую сторону увеличится, появится гул, значит предположение, что неисправность с левой стороны – верно.
3. Попробуйте изменять скорость и чередование поворотов влево и вправо.
4. Прислушайтесь, как будут изменяться частота и тон звука. Он может снижаться, повышаться, а иногда исчезать вовсе.

Разогните на ровной дороге автомобиль, сбросьте газ, двигайтесь по инерции. Пусть пассажир прислушается откуда идет гул. Проверьте свои предположения. Сделайте диагностику на вывешенных колесах автомобиля, используя домкрат.

Видео 1: «С какой стороны гудит»

Видео 2: «С какой стороны гудит»

Про замену

Что хочется сказать – меняйте подшипник правильно, самому сделать это достаточно сложно. Нужны как минимум пару съемников, а также знание подвески автомобиля. Не зря многие автопроизводители меняют полностью ступицу колеса.

При замене важно:

1) Запрессовывать подшипник можно только специальными ровными обоймами (идеально использовать корпус от старого). Не допускается запрессовка «телами качения».

2) Не допускать запрессовку острыми инструментами, которые могут повредить уплотнительное кольцо, что затем приведет к утечке смазки.

3) При запрессовки нужно держать правильный зазор и плоскость, не допускаются перекосы. Неправильный зазор – перекос приведет к быстрому выходу из строя.

НА этом все, в заключении хочется сказать, что я сам пару раз менял ступичный подшипник. В гаражных условиях, да еще если у вас нет навыков сделать это очень сложно (можно загубить новый), поэтому лучше не пожалейте денег отдайте на проверенную станцию. Сэкономите и нервы и деньги и силы.

НА этом все, читайте наш АВТОБЛОГ.

Похожие новости

• Что такое свечи зажигания?
• Как проверить уровень масла в автомате?
• Купил подержанную (Б/У) машину – что менять в первую очередь?

Типы подшипников, используемых в легковых автомобилях

Гораздо чаще применяются подшипники качения, использующие незначительное сопротивление фрикционного трения. В оборудовании тяжелого типа, экскаваторах, погрузчиках, домкратах, легко найти шарнирные подшипники скольжения, а в легковых автомобилях — редкость. Чаще используются разного рода втулки и шайбы скольжения, особенно в элементах, от которых необходим самый низкий уровень шума, малый вес и небольшое пространство для установки между валом и корпусом.

Наиболее распространенными являются шариковые подшипники, начиная от радиальных одно- и двухрядных обычных, заканчивая опорными подшипниками (стопорными) сложной конструкции. Не менее распространены также конические роликоподшипники.

Очень часто можно встретить различные разновидности игольчатых подшипников, при этом абсолютно преобладают так называемые игольчатые роликоподшипники, т. е. контейнеры с телами качения.

Относительно редкие цилиндрические роликоподшипники, и это из-за их ограничения в отношении переноса сложных нагрузок.

Реже всего в автомобилях встречаются подшипники самоустанавливающиеся, будь то шариковые или роликовые.

Упорные сферические роликоподшипники также отсутствуют. Однако следует упомянуть, что они доминируют в тяжелом оборудовании и сельскохозяйственной технике.

Стоит помнить, что конструкции подшипников, применяемых в автомобильной промышленности, часто отличаются от стандартных конструкций. Наиболее распространены незначительные изменения размеров в отношении стандартных деталей, которые чаще являются результатом политики производителя, чем требованиями технических регламентов. Однако во многих случаях мы имеем дело со сложными конструкциями, такими так натяжной ролик, элементы руля и т. д.

Стандартные подшипники можно встретить в ступицах колес и мостах, в генераторах и кондиционерах.
