Как проверить свечи накала на дизеле? Есть ответ!
Свечи накала весьма полезное и необходимое для обладателей дизельных двигателей изобретение. Благодаря этим нагревательным приборам, зимний запуск дизеля происходит без каких-либо проблем. Однако, даже это, на первый взгляд, «морозостойкое» изобретение, нередко дает сбой или выходит из строя.
Сегодня в рубрике «Полезные советы» — свечи накаливания. В этой статье вы узнаете, как проверить свечи накала тремя различными способами.
Свечи накала или накаливания, или калильные свечи, кому как удобно, как я уже говорил, весьма важное изобретение. Благодаря этим «чудо-свечам», запуск дизельного мотора зимой происходит без особого труда, так сказать «с полутыка»
Задача свечей довольно банальна и проста — подогрев камеры сгорания для облегчения первого запуска двигателя. Современные свечи накала существенно отличаются от своих «предков». Первые свечи накаливания активировались при каждом запуске двигателя, современные аналоги умеют анализировать температуру окружающей среды и без необходимости (летом например) не включаются. Перед тем как проверить свечи накала, необходимо четко знать принцип работы свечей вашего автомобиля, чтобы не дай Бог, рабочие свечи не «записать» в нерабочие. Как правило, о включении калильных свечей сигнализирует специальный индикатор в виде спирали на панели приборов.
Способы проверки свечей накала1. Проверка свечей накала, используя АКБ.
Данный способ проверки позволяет понять причину неисправности нагревательных элементов. Принцип следующий: каждая свеча накала выкручивается и проверяется отдельно, при этом анализируется ее внешнее техническое состояние, а также работоспособность. К недостаткам можно отнести необходимость выкручивать свечи накаливания, для некоторых моделей авто это довольно большая проблема.
Итак, для проверки вам потребуется аккумулятор и кусок провода длинной полметра.
Берем свечу накала, переворачиваем ее нагревательным элементом вверх, затем центральный электрод свечи подсоединяем к «+» АКБ, а кусок провода подключаем к корпусу свечи и «-» АКБ. Если при этом вы увидели, что свеча довольно быстро и равномерно нагревается более чем наполовину, можно сделать вывод, что калильная свеча в порядке. Если же накал свечи происходит медленно, или нагревается только ее кончик, скорее всего свеча неисправна.
Видео — как проверить свечи накаливания на дизеле
https://youtube.com/watch?v=ixLCDINEwj0
2. Второй способ потребует наличия мультиметра или омметра.
Включаем прибор в положение тестирования сопротивления (омметр). Отсоединяем питание свечи накала. Плюсовой электрод мультиметра подключаем к центральному электроду свечи накала, второй минусовой электрод подсоединяем на корпус свечи. Смотрим, что показывает прибор: если стрелка шевелится и не отклонилась от нулевой отметки ни на одно деление, скорее всего, имеется пробой в нагревательном элементе. Лечится такая поломка заменой свечи накала. Недостатком данного способа проверки является то, что он позволяет обнаружить лишь полностью «мертвую» свечу накаливания, обнаружить слабый накал нагревательного элемента при помощи данного метода обнаружить не удастся.
3. Третий способ — проверка «искры» свечи накала или проверка искрообразования.
Да, да это не опечатка, эти свечи тоже проверяют на искру. Способ старый, но весьма эффективный, т. к. позволяет проверить степень искрообразования свечей накаливания. Для проверки вам необходимо иметь кусок провода (полметра-метр), концы которого будут зачищены с обеих сторон (снять изоляцию 2-3 см с каждой стороны). Демонтируем свечи накала и отключаем питание. После этого подключаем один конец провода к «+» АКБ, а вторым концом быстро проводим касательное движение по центральному электроду свечи накала. Короче, касание должно быть похоже на черкание спичками по спичечной коробке. Во время теста исправный нагревательный элемент должен демонстрировать сильную искру. Если искра слабая — свеча накала слабо нагревается, возможно скоро полностью выйдет из строя. Полностью «мертвая» свеча накала не даст вообще никакой искры. Недостаток данной проверки в том, что на новых автомобилях, «нафаршированных» электроникой, данный метод может вывести из строя ЭБУ. Поэтому, перед тем как проверить свечи накала на искру убедитесь в том, что такой метод не причинит вреда вашему авто.
Видео — как проверить свечи накала «на искру»
https://youtube.com/watch?v=PP4aCPuPg44

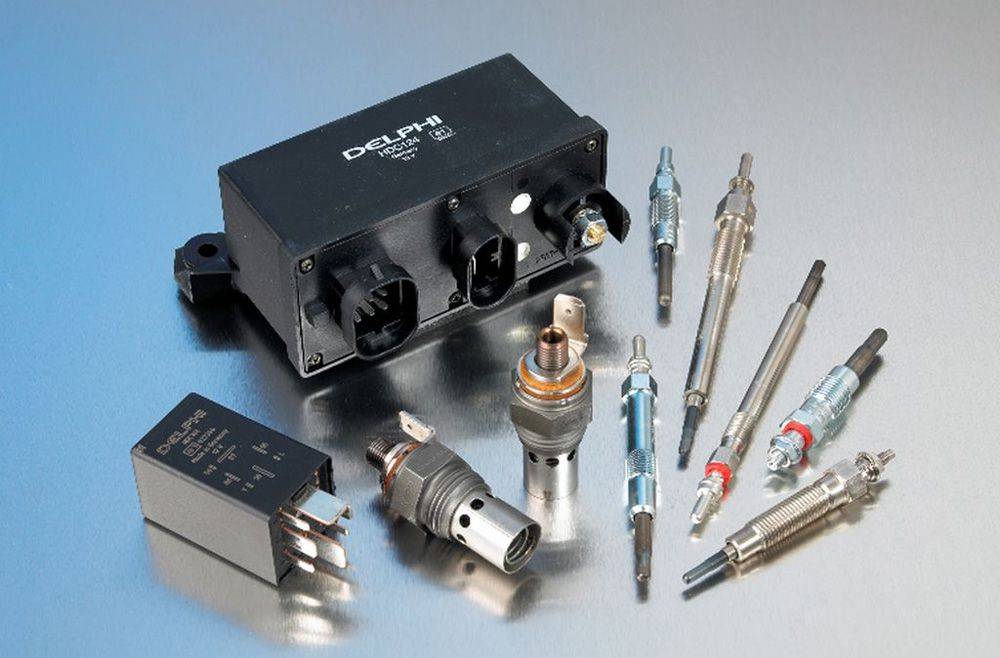

Свечи накаливания для дизеля – виды
Выпускаемые сегодня свечи накаливания для автомобилей с дизельным двигателем можно разделить на две группы – открытые и закрытые.
- Открытые свечи накаливания – их также называют стержневые или штифтовые. Топливо в процессе работы попадает на разогретую часть. Они являются менее долговечными и в большей степени подвержены различным загрязнениям. В процессе работы эти свечи могут окисляться и приходить в негодность. Чтобы продлить срок их службы, следует как можно плотнее крепить стержень манжеты.
- Закрытые свечи накаливания – состоят из спирали и оболочки, внутреннее пространство заполнено керамическим порошком. Запчасти характеризуются долговечностью и высокой степенью прочности, детали редко получают механические повреждения и работают стабильно на протяжении длительного времени. Эти свечи не окисляются.
Свойства свечей накала дизеля
Свечи разогревают топливно-воздушную смесь в зоне впрыска за секунды. Температура нагрева колеблется в диапазоне 850-1000°С. При этом свечи накаливания для дизеля продолжают свою работу и после пуска силового агрегата, до необходимого прогрева охлаждающей жидкости (не менее 75°С).
Что такое свечи накаливания автомобиля
Внешне свеча накала похожа на свечу зажигания, которая устанавливается в бензиновых двигателях. Отличается она от аналога тем, что она не создает искру для воспламенения воздушно-топливной смеси.
Неисправность этого элемента приводит к тому, что при наступлении холодов (когда температура воздуха опускается ниже +5) дизельный агрегат начинает капризничать или вообще не хочет заводиться. Если запуск мотора радиоуправляемый (многие современные модели оснащаются системой, которая запускает ДВС по сигналу, полученному от кнопки на брелке), то система не будет мучить агрегат, а просто его не запустит.
Подобные детали используются и в калильных карбюраторных двигателях, а также в автономных отопителях салона. В рамках данной статьи мы рассмотрим назначение свечей, которые используются в предпусковой системе дизеля.
Основные причины выхода свечей из строя
Обычно данные детали могут выходить из стоя по двум причинам. Либо это конец срока эксплуатации, либо же неполадки топливной системы автомобиля. Стоит знать, что если хотя бы одна свеча вышла из строя, рекомендуется замена всех полностью.
Что касается неисправностей топливной системы, то в случае износа или загрязнения форсунок дизельное топливо попадает на нагреватель. Затем на корпусе нагревателя образуется отверстие и разрушается спираль. Кроме того, можно повредить эту деталь при установки.
Если из строя вышли все свечи сразу, то нужно проводить диагностику всей электрической части машины.
Проверка свечей накала самостоятельно своими руками
Осуществляется она зачастую путем визуального осмотра. Это позволяет выявить неисправности и нарушения в работе топливной системы, состояние поршневой группы, правильность срабатывания системы электронного управления.
Дефекты на свече
В случае если свеча еще не выработала свой рабочий ресурс, но при ее визуальном осмотре имеют место трещины и вздутие посредине корпуса, то это свидетельствует о:
- повышенном напряжении, которое подается на свечу. Для того, чтобы уточнить этот факт нужно произвести измерения напряжения, подаваемого на свечи бортовой сетью при помощи мультиметра;
- долгое время не происходит отключение свечей накала. Проверить это можно используя омметр или засекая время срабатывания этого элемента зажигания дизельного мотора по щелчкам.
На кончике свечи имеется оплавление
Образоваться оно может по следующим причинам:
- происходит преждевременный впрыск топлива;
- форсунки загрязнены, поэтому распыл осуществляется не корректно;
- перегрев в результате позднего зажигания и слабой компрессии;
- вышел из строя напорный клапан. Проверить можно ослабив гайку топливопровода который идет к форсунке. Если это так, то из-под нее пойдет не пена, а топливо.
Осматривая свечу, обращайте внимание на ее тонкую часть. Она не должна быть оплавленной, в противном случае вам ее необходимо готовиться к ее замене, хоть она еще и работает
Отказы горячего движка
Причины, по которым не заводится дизельный двигатель на горячую, не столь разнообразные, как у карбюраторных силовых агрегатов. Более 70% случаев затрудненного пуска прогретого дизеля происходят из-за неполадок в топливной системе, состоящей из следующих приборов:
- очиститель воздуха;
- ручная помпа (это относится к старым дизелям);
- форсунки, распылители;
- ТНВД;
- фильтры тонкой, предварительной очистки дизельного топлива;
- регулятор частоты вращения коленчатого вала;
- топливный привод.
В постоянно работающем дизельном моторе происходит выработка форсунок, плунжеров, распылителей. С течением времени пружины теряют свою упругость. Вследствие старения, воздействия высоких температурных режимов резиновые сальники, уплотнительные манжеты становятся менее эластичными, плотность и герметичность нарушается. Топливопроводы засоряются из-за некачественного топлива. Это влечет за собой неполадки всей системы.
Сбой заводского регулирования, равномерной подачи точных объемов смеси, углов опережения, начального давления поднимающихся игл в форсунках, наименьших оборотов коленчатого вала при холостом ходе приводит к увеличению расхода дизельного топлива, постоянному задымлению отработанных газов. Часто затрудненный пуск прогретого дизеля происходит из-за следующих сопутствующих факторов:
- пониженное давление в магистралях подвода топлива;
- нарушена работа датчиков положения коленчатого вала, расхода воздуха.
Видимые снаружи неисправности дизелей, методы их устранения показаны в таблице:
| Поведение горячего мотора | Причина неисправности | Способ устранения |
| Затрудненный запуск прогретого мотора. Двигатель глохнет, перебои в работе. | Нарушилась герметичность системы питания. | Проверить герметичность, подтянуть трубки, закрепить приборы. |
| Силовой агрегат чихает, останавливается, нет тяги. | Засорились фильтры топлива. | Вымыть, поменять. |
| Горячий мотор не заводится, вращающий момент на валу недостаточный. | Выход из строя ТНВД. | Снять узел, заменить все изношенные детали. |
| Мотор работает рывками, с недостаточной мощностью. | Забиты форсуночные фильтры. | Прочистить, промыть, заменить. |
| Выхлоп дымный, нет тяги двигателя. | Зашлаковались окна для продува в гильзах цилиндров. | Почистить. |
| Трудности с пуском разогретого мотора, работа прерывистая. | Сбиты настройки форсунок. | Форсунки отрегулировать на стенде. |
| Черные отработанные газы, двигатель работает с перебоями. | Сбит угол опережения впрыска топлива. | Отрегулировать установку угла. |
| Неравномерная работа силового агрегата, чрезмерно дымный выпуск газов, слышны нетипичные звуки металлических тонов. | Рейки ТНВД не отрегулированы. | Настроить равномерную подачу дизельного топлива, регулировку реек привести в соответствие. |
| Коленчатый вал вращается слишком быстро, разнос двигателя. | Поломка регулятора частоты вращения. | Проверить регулятор, осуществить ремонт, настроить все параметры. |
| Не развивается нормальная тяга, масло очистителя воздуха темное. | Засорился воздушный очиститель. | Сменить масло, вымыть фильтрующий элемент. |
Как самостоятельно заменить свечи: алгоритм
Не забывайте о том, что при осуществлении замены нужно заменять все свечи накаливания вне зависимости от того, как они выглядят(даже если кажется, что они не имеют ни малейшего дефекта); визуальное состояние не является критерием качества. Подбор свечей происходит с учетом конкретного типа дизельного двигателя.
Снимаем защитные элементы
Свечи накала находятся в верхней части головки цилиндрического блока(невдалеке от форсунок дизеля). Иногда их нельзя увидеть сходу, поскольку двигатель закрыт специальной крышкой(сделанной из пластика) либо кожухом. Для того, чтобы получить доступ к интересующей области, эти защитные элементы нужно демонтировать.
Демонтаж калильных свечей
Выполнив все вышеописанные процедуры, можно приступать к демонтажу калильных свечей
Здесь вам потребуется ключ-трещотка, с помощью которого их можно выкрутить; главное — осторожность: легко можно уничтожить резьбу либо поломать саму свечу(о сложностях с необходимостью высверливания сломанных свечей говорилось в тексте выше)
Очистка контактов
Следующий шаг — очистка от грязи контактов, притом нужно выполнить ее на каждом из проводов свечи накала. Это обеспечит эффективную и бесперебойную работу всей системы, когда элементы будут вмонтированы в двигатель. Если контакт оказался«прикипевшим», вы можете демонтировать его с использованием плоской отвертки.
Зачистка отверстий
Промежуточный этап — зачистка отверстий, в которые свечи устанавливаются. Здесь вам потребуется особая разверстка, длина которой даёт возможность эффективной очистки«колодцев» для монтажа. Прежде, чем вкручивать на разверстку, нужно нанести специальное смазочное вещество. Далее разверстка вкручивается в каждый из«колодцев». Нюанс: желательно использование штатной(а не универсальной) разверстки. Также рекомендуется зачистить отложения в каналах напором сжатого воздуха.
Монтаж и проверка
Последний этап — непосредственно установка новых калильных свечей на дизель. Сделать это несложно, однако есть определенные нюансы, касающиеся фиксации: затягивать нужно до тех пор, пока вы не почувствуете легкое сопротивление. Момент затягивания может быть отрегулирован с помощью динамометрического ключа; он составляет 15 ньютонов на метр. Если вы перетянете, то в следующей раз при замене столкнетесь с вероятностью сломать свечу в отверстии.
После завершения процедуры очищенные наконечники проводов устанавливаются обратно на посадочные места и крепятся посредством гаек
Важно удостовериться в том, что они зафиксированы надежным образом, а также уточнить полное закрытие свечных контактов. После этого обратно подсоединяется минусовая клемма и проверяется работоспособность системы
Для этого нужно повернуть ключ зажигания, запустить двигатель и посмотреть, насколько корректно он работает в режиме прогрева.
Несмотря на относительную простоту замены свечей дизеля и скромный набор необходимого инструмента, многие автовладельцы сталкиваются с трудностями проведения работ своими силами, поломками свеч при их демонтаже и повреждением резьбовых соединений. Быструю и качественную замену свечей зажигания Вам помогут произвести специалисты компании «Восток-Авто». Для этого просто заполните форму, размещенную ниже.
Замена элемента
Когда проверка показала, что устройство не функционирует, то его нужно заменить. Сделать это сможет даже не слишком опытный автолюбитель. Для этого придётся отсоединить от детали все клеммы и достать её наружу
Потом важно прочистить место, откуда устройство было извлечено. Затем аккуратно необходимо выкрутить все свечи
Далее, осуществить весь процесс в обратном порядке, только уже с новым блоком: вкрутить калильные детали в новый блок, установить его на предварительно очищенное место.

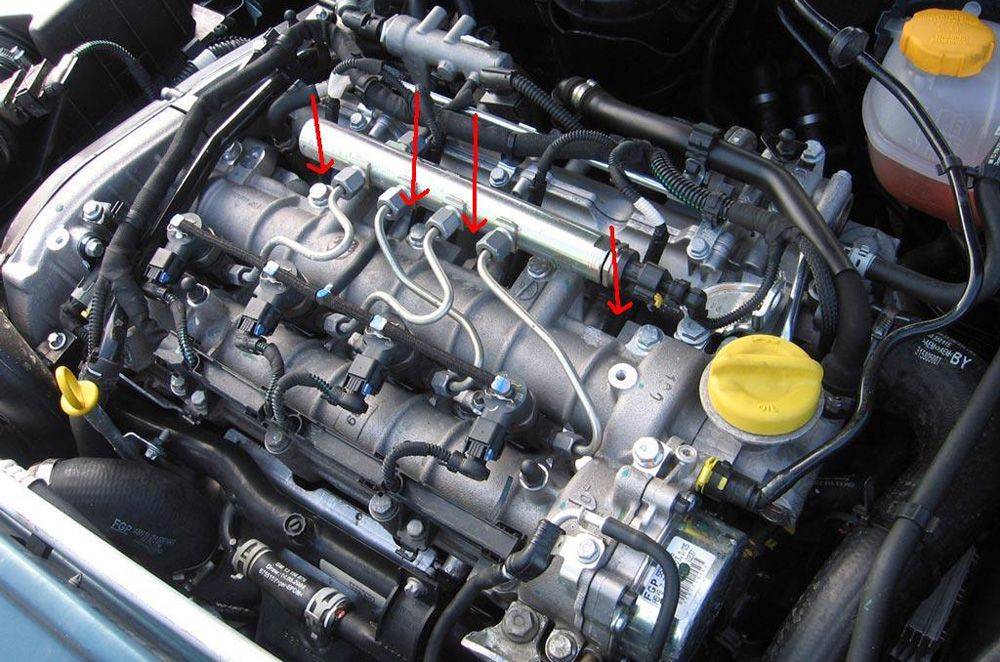

Расположение свечей показано красными стрелками
После этого следует попробовать завести двигатель. Если не получилось, то нужно проверить, все ли клеммы подключены. Если всё установлено правильно, а мотор всё равно не заводится, то, вероятно, проблема была не в калильных элементах.
Важно учесть, что для разных транспортных средств могут потребоваться разные типы и модели элементов накала
Владельцам автомобилей, работающих на дизельном топливе, следует заблаговременно готовиться к холодному сезону и проверять работоспособность реле. Также стоит держать под контролем и сами свечи. Особенно важна проверка работоспособности перед дальней дорогой. В противном случае поездка может быть сорвана и отложена до устранения проблемы.
По внешнему виду свечи накала схожи со свечами зажигания бензинового мотора, но при этом не дают искру. Используются для запуска дизельного двигателя. Состоят из корпуса, наконечника и нагревательного элемента (металлического или керамического) — спирали. Максимальная температура наконечника составляет 1350 градусов по Цельсию. Наконечник свечи накаливания в дизельном двигателе состоит из пары спиралей – нагревательной и регулирующей. Последняя обеспечивает свече защиту от перегрева, путем увеличения электрического сопротивления при повышении температуры. Нагревательная спираль обеспечивает нагрев горючей смеси и воздуха.
Существуют свечи накаливания двух основных видов:
- штифтовые — с металлическим нагревательным элементом, который представляет собой сплав железа, хрома и никеля. Внутренность корпуса заполнена оксидом магния;
- керамические — нагревательный элемент изготовлен из керамики, обладающей повышенной устойчивостью к перепадам температур. Материалом для изготовления защитной оболочки служит силиконовый нитрит.
Керамические свечи обеспечивают разогрев топлива всего за 2 секунды. Их использование позволяет производить запуск дизельного мотора без предварительного прогрева.
С реле свечей накала подается ток нужной величины, который обеспечивает нагрев спирали и наконечника. Испускаемое наконечником тепло поступает во впускной коллектор и рабочие цилиндры мотора, нагревая рабочую смесь до необходимой температуры.
Нагреваясь она воспламеняется в результате сжатия под действием сил давления рабочего поршня. Но при этом перегрев чреват возгоранием рабочей смеси еще до ее попадания в цилиндр, в результате мотор либо вовсе отказывается работать, либо снижается ее эффективность. Для обеспечения нужного режима нагрева используется реле свечей накала.
Оно осуществляет смыкание, и размыкание электроцепи, обеспечивая нужную величину прогрева рабочей смеси. После замыкания цепы, поступающий на свечу ток нагревает наконечник до необходимой температуры, после размыкания он «остывает».
Свечи накала
Если двигатель плохо заводится на холодную, особенно зимой в мороз, но далее не глохнет, первым делом стоит проверить свечи накала и систему предпускогового подогрева в целом. Начиная с +5, даже в целом исправный дизель с неработающей системой подогрева воздуха в камере сгорания будет заводиться плохо. Система в себя включает:
- свечи накала;
- реле разогрева;
- шину, которая соединяет все свечи в единую цепь.
Проверку следует начать со свечей накала. Могу вас заверить в том, что популярный метод проверки с измерения мультиметром сопротивления, является во многом неэффективным тестом. Призван он обнаружить разрыв нагревательного элемента (сопротивление в этом случае будет отсутствовать). Все свечи могут иметь сопротивление, но причина плохого запуска на холодную зимой будет именно в них. При высокой температуре за бортом либо на горячую исправный дизель можно завести и вовсе без свечей накаливания.
В большой мороз предназначение системы предпускового подогрева не только в облегчении запуска, но и в помощи при первых секундах прогрева. После затухания «спиральки» на приборной панели, свечи продолжают еще некоторое время работать
Если вам, пускай и с эфира, удалось запустить ДВС морозным утром, но двигатель еще некоторое время продолжает работать неустойчиво, обязательно уделите внимание диагностике свечей накала
Как проверить
- Свечу необходимо вывернуть из колодца;
- подключите ее напрямую от аккумулятора (массу на корпус свечи, плюс к месту подключения шины) и наблюдайте за разогревом. Исправная свеча в обязательном порядке раскаляется от края, равномерно меняя цвет от нагрева.
Только такая система обеспечит исправный пуск в мороз. В камере сгорания находится лишь кончик свечи. Поэтому свеча, которая при проверке покажет сопротивление, может раскаляться не у основания и быть причиной плохо запуска зимой.
Все свечи должны раскаляться в примерно одинаковом темпе. Если двигатель плохо заводится после остывания, а после запуска несколько секунд дымит и работает неустойчиво, можете смело начинать диагностику со свечей.
Также стоит проверить реле. Возможно, из-за окисления контактов не удается передать достаточный ток для разогрева. Не забывайте о возможности перегорания предохранителя либо повреждении шины. Время разогрева перед пуском зависит от температуры ОЖ. В крайних случаях причины некорректной работы системы могут скрываться в соответствующем датчике.
Топливо
Отечественное топливо на многих АЗС желает лучше. Особенно в мороз, когда запарафинивание топлива приводит к обездвиживанию дизелей. Для вашего же блага будет просьба к сотрудникам АЗС о предъявлении паспорта качества на топливо. Если после заправки на непроверенной АЗС мотор сложно запустить, он глохнет, дымит либо работает неустойчиво – скорей всего проблема в топливе. Только после самостоятельной проверки вы можете быть уверенным не только в том, что мотор запустится после ночевки и не замерзнет при движении по трассе в лютый мороз.
Давление, порция топлива и время впрыска
Частью контура низкого давления является подкачивающая секция в корпусе ТНВД (дополнительно может быть установлен аналог бензинового топливного насоса в баке). Неисправность подкачивающей системы приведет к тому, что стартер каждый раз будет вынужден нагонять давление.
Причиной плохого пуска, того что ДВС глохнет, может быть топливный регулятор ТНВД.
Неправильный УОЗ приводит к неравномерной работе, плохому запуску, мотор дымит либо и вовсе глохнет в некоторых диапазонах работы. Симптомы могут проявляться как на горячую, так и до выхода на рабочую температуру.
Форсунки
Безбожно «льющие» форсунки дополняют причины плохого запуска на холодную. Диагностика:
- отсоедините шланги обратки. Вместо них прикрепите шланги равной длины, на конце которых закрепите обычные шприцы;
- запустите ДВС. Исправные форсунки должны сливать в обратку равное количество топлива. Если по форсункам есть значительный разброс, необходима проверка на стенде и замена неисправных элементов. Возможно, отделаетесь лишь распылителями.
При этом на горячую двигатель запускается нормально, не глохнет, но дымит больше обычного из-за переобогащения смеси. На холодную из выхлопной трубы будет идти дым (не превратившиеся в «туман» капельки топлива, которые поэтому и не сгорели).
Проверка свечей накаливания
Не стоит дожидаться, пока калильный элемент сломается. Поломка может быть связана не только с перегревом спирали. Перекаленный металл со временем становится хрупким. В результате сильной компрессии наконечник может просто расколоться на части. Помимо того, что свеча перестанет работать, посторонний предмет в цилиндре может сильно повредить эту пару в моторе (разрушится зеркало стенок цилиндра, металлическая часть может попасть между поршнем и нижней частью головки, что повредит поршень и т.д.).
Хотя в данном обзоре перечислено большинство поломок СН, чаще всего происходит обрыв спирали. В летний период двигатель даже не подаст признаков того, что данная деталь сломалась. По этой причине следует проводить ее профилактическую диагностику.
Для этого нужно воспользоваться любой модификацией тестера. Выставляем режим замера сопротивления. Перед тем, как подсоединять щупы, нужно отключить питающий провод (скручивается с вывода). Плюсовым контактом касаемся вывода свечи, а минусовым – к самому мотору. Если в машине используется модель с двумя выводами, тогда подсоединяем щупы в соответствии с полюсами. У каждой детали свой показатель сопротивления. Обычно он указывается на упаковке.
Не снимая устройство с мотора, можно проверить еще и в режиме прозвонки. Мультиметр выставляется в соответствующее положение. Одним щупом касаемся вывода свечи, а другим – корпуса. Если никаких сигналов – значит, цепь оборвана и свечу нужно заменить.
Еще один способ – замерить потребление тока. Питающий провод отсоединяется. К нему подсоединяем одну клемму мультиметра, выставленного в режим амперметра. Вторым щупом прикасаемся вывода калильной свечи. Если деталь исправна, она потребляет от 5 до 18 ампер в зависимости от типа. Отклонения от нормы – причина, чтобы выкрутить деталь и проверить ее при помощи других способов.
Выполняя перечисленные выше процедуры, следует придерживаться общего правила. Если откручивается провод, подающий ток, в первую очередь нужно отключить аккумулятор, чтобы случайно не спровоцировать короткое замыкание.
Снятая свеча тоже проверяется несколькими способами. Один из них позволяет проверить, накаляется она или нет. Для этого центральный вывод соединяем с плюсовой клеммой АКБ, а минус садим на корпус устройства. Если свеча накалилась в должной мере, значит, она исправна. При выполнении этой процедуры, нужно помнить, что после отключения детали от батареи она остается достаточно горячей, чтобы получить ожог.
Следующий способ можно применять исключительно на машинах, в которых нет электронного блока управления. Отключаем подающий провод от вывода. Касательными движениями пытаемся подсоединить его к центральному контакту. Если в процессе появляется искра, значит, деталь исправна.
Итак, как мы увидели, от исправности калильных свечей зависит, насколько стабильно будет работать холодный мотор в зимний период. Помимо проверки свечей, перед наступлением зимы следует также проводить диагностику мотора и систем, которые связаны с его работой. На сервисной станции помогут вовремя выявить неисправности, которые могут повлиять на работоспособность свечей накала.
В завершение познакомьтесь с видеообзором о том, как проверить работоспособность свечи накала:
Свечи накала дизель – как ПРАВИЛЬНО и легко проверить и заменить. Самое ПОЛНОЕ руководство.
Схема подключения свечей накаливания и признаки неисправности
В принципе, их можно сравнить с электронагревателем. Стержень свечи расположен в предкамере таким образом, что его кончик находится прямо на границе завихрения рабочей смеси, создаваемого форсункой. Схема подключения свечей накаливания обеспечивает автоматическую подачу электрического тока, сразу же после поворота ключа зажигания в рабочее положение. Они нагреваются сами до очень высокой температуры и, соответственно, прогревают камеру сгорания, а также попадающий в нее воздух.
За их правильное функционирование отвечает блок управления свечами накаливания. Алгоритм его работы заключается в следующем: после поворота ключа свечи подключаются непосредственно к аккумулятору, в это же время на щитке приборов загорается соответствующая лампочка, спустя некоторое время предварительного разогрева эта лампа гаснет, что свидетельствует о полной готовности движка к запуску.
Первым признаком того, что в системе электроподогрева произошел сбой, является неработающий индикатор. Это может свидетельствовать о выходе из строя предохранителя либо же датчика температуры. Длительное же горение индикатора говорит о необходимости заменить тепловой выключатель, и если это проигнорировать, то может перегореть тепловой штифт, и тогда уже понадобится замена свечей накаливания. Правда, индикатор иногда может и не просигнализировать о возможной поломке.
Самостоятельная замена
Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя
Снятие защиты
Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.
Отсоединение клемм АКБ
Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.
Выкручивание калильных свечей
Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.
Зачистка контактов
Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.
Удаление грязи из свечных отверстий
Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.
Установка новых свечей накала
После очистки производится установка новых и/или заранее проверенных на работоспособность калильных свечей на дизельный двигатель. Затягивать свечи необходимо до появления небольшого сопротивления. Момент затяжки регулируется динамометрическим ключом и составляет 15 Нм. Перетяжка может привести к тому, что в процессе следующей замены будет присутствовать риск поломки свечи в колодце при попытке демонтажа.
Когда установка новых элементов на все цилиндры завершена, очищенные наконечники свечных проводов ставятся обратно на посадочное место, осуществляется их фиксация при помощи гайки и гаечного ключа. Необходимо убедиться в том, что наконечники проводов плотно закреплены, а также реализовано полное закрытие контактов свечей.
Затем можно присоединить минусовую клемму к АКБ. Дальнейшим шагом будет проверка установленных свечей. Проверять следует в штатном порядке: повернуть ключ зажигания, осуществить запуск дизеля, а после оценить работу ДВС в режиме прогрева. Если мотор уверенно запустился, работает ровно и без сбоев, тогда свечи накала полностью работоспособны. В противном случае необходимо провести повторную диагностику дизельного ДВС для поиска потенциальной неисправности.
Доступные способы самостоятельной проверки свечей накала дизельного двигателя. Диагностика калильных свечей со снятием, проверка тестером, на искру.
Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе.
Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.
Синий выхлоп дизельного мотора, неисправности и причины появления сизого выхлопа дизеля. Износ цилиндропоршневой группы, компрессия, подача дизтоплива.
Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор.
Главные причины затрудненного пуска горячего дизельного двигателя. Проблемы с плунжерной парой ТНВД, перелив топлива через дизельные форсунки, датчики.
Как выбрать свечи накала для дизельного мотора
В основе любой свечи накаливания лежит принцип разогрева тугоплавкой металлической нити, закрученной в спираль, обладающей высоким сопротивлением. Электрический ток от аккумулятора, проходя через проводник, способствует её быстрому разогреву на достижение рабочей температуры в 800 — 1000 градусов уходит всего от двух до десяти секунд. Однако многие другие характеристики могут отличаться у разны производителей и продуктовых линеек. Основные параметры калильной дизельной свечи позволяют подобрать лучший комплект для конкретного автомобиля.
Устройство свечи накаливания для дизеля
Размерные характеристики
Различные типы моторов рассчитаны на установку свечей определённого диаметра и линейных характеристик. Неправильно подобрав свечу, владелец рискует столкнуться с несовместимостью. К основным линейным характеристикам относят:
- параметры крепёжного резьбового соединения — шаг резьбы, размер фиксирующей гайки под ключ, а также диаметр, который должен соответствовать посадочному отверстию;
- длина свечи — слишком короткое изделие не обеспечит должного контакта с топливной смесью;
- расположение контактов — «минус» может выводиться на «массу» автомобиля либо быть подключённым к отдельному проводу;
- напряжение — может быть 6, 12 или 24 вольта, зависит от бортовой сети транспортного средства.
Чтобы не «промахнуться», рекомендуется подбирать свечи накала по каталожному номеру.
Материал
На сегодня рынок поделен между двумя типами устройств:
Металлические — стоят дешевле, конструктивно проще, однако их ресурс меньше, так как со временем они могут перегореть. Для лучшей теплопередачи пространство между спиралью и корпусом заполнено теплопроводным оксидом магния.
Керамические — надёжные, быстро набирают высокую температуру, долго служат и соответствуют стандартам Евро-4 и Евро-5, так как выхлоп неперегоревших газов минимален Правда, цена высокая.
Скорость и последовательность разогрева
Чем быстрее разогревается свеча, тем скорей можно начать заводить двигатель. Для металлических изделий время может составлять до 10 секунд, керамические справляются с этим зв вдвое меньший срок.
Специальные термореле определяют пусковой ток, идущий на свечу и предохраняют её от перегорания. Так, в момент пуска двигателя напряжение наибольшее, когда дизель выходит на рабочий режим, оно сокращается. В дорогих свечах ставят специальное автоматическое реле, которое изменяет напряжение по ходу работы.
