Фильтр на других Короллах
На Королле с кузовом 100 фильтр расположен в моторном отсеке. Для его замены необходимо снять резиновый патрубок подачи воздуха от фильтра к модулю дроссельной заслонки. Патрубок зафиксирован обычными винтовыми хомутами с гайкой 10 мм. К фильтру подходит топливная трубка, закреплённая гайкой на 17 мм, сам фильтр закреплён на кузове двумя болтами 10 мм. Нижний шланг подвода топлива можно открутить через отверстие для рулевых тяг в левой арке. Давления в системе нет, поэтому течь бензина будет незначительной. После этого можно установить новый фильтр (часто используется самый дешёвый SCT ST 780). Аналогичная система фильтрации использована и на Короллах модели 110.
Ещё одним вариантом является праворульная модель 121 Королла Филдер, которая может быть с передним или с полным приводом. Расположение модуля на ней аналогично модели 120, но только на машинах с полным приводом. На таких комплектациях справа установлен дополнительный датчик топлива. При этом сам модуль имеет всего одну трубку. На машинах с передним приводом модуль установлен по центру кузова и к нему идут две трубки.
При вынимании модуля из бака необходимо снять дополнительную трубку забора топлива из второй секции бака. Эта трубка есть только на полноприводных Филдерах. На переднеприводной машине там стоит обычный клапан регулятора давления.
Хорошо виден датчик второй половины бака справа
Одна трубка подачи топлива
Крепление модуля снято
На модуле видны трубки подачи топлива из другой секции бака
Разобранный модуль
Насос с новыми фильтрами в сборе
Признаки необходимости замены
Если почитать инструкцию по эксплуатации автомобиля, то там указано, что смена должна производиться через 80 000 км пробега. Случается так, что фильтрующий элемент служит более 100 тысяч км, а иногда его приходится выбрасывать раньше указанного срока. Это зависит от качества применяемого топлива. Пока качество отечественного автомобильного топлива не соответствует стандартам Японии, это необходимо учитывать во время эксплуатации автомобиля.
ЧИТАТЬ ДАЛЕЕ: Как поменять салонный фильтр на Тойоте Королла
Что должно насторожить владельца Тойоты Королла во время её эксплуатации? Нельзя допускать полного засорения топливных фильтров машины. Это чревато сокращением срока службы двигателя. Загрязнение его происходит не сразу, а на протяжении какого-то времени. Поэтому вызывать тревожные опасения должны такие признаки поведения машины:
- Неравномерность работы двигателя на разных режимах работы.
- Замедление разгона, ухудшение динамики автомобиля.
- Нестабильность при запуске двигателя.
- Самопроизвольная остановка мотора.
Правила безопасности
Пары бензина для организма человека являются сильным ядом. При химическом отравлении может возникнуть головная боль, слабость, тошнота, головокружение. В долгосрочной перспективе, при постоянном контакте с бензином, он может играть роль канцерогена. Бензин также взрыво- и пожароопасен.
Поэтому необходимо соблюдать следующие правила безопасности при замене топливного насоса:
- Не производить работ в закрытом или слабо проветриваемом помещении;
- Исключить любую возможность контакта с открытым пламенем (не курить, не подсвечивать рабочую зону огнём);
- Для минимизации утечек бензина, перед разборкой колбы, слить весь бензин, который возможно, в герметичную тару;
- Если произошла утечка – сразу использовать обтирочный материал. После использования, во избежание распространения ядовитых паров, переместить в закрывающуюся тару;
- При возникновении признаков отравления немедленно покинуть рабочую зону и выйти на открытый воздух. При ухудшении состояния обратиться за медицинской помощью.
Выбор топливного фильтра на Toyota Corolla
Для поиска неоригинальных заменителей нужно ориентироваться на следующие номера заводских сборок:
- 120 кузов, выпуск с января 2002 года по июнь 2004 – 77024-12010
- 120 кузов, выпуск с июня 2004 по февраль 2007 – 77024-02040
- 150 кузов – 77024-12030
Кардинальное отличие здесь в цене: оригинальные фильтры на 120 кузов стоят около 1500 рублей, в то время как для 150 кузова цена переваливает за 4 тысячи. Поэтому неудивительно, что именно для этой модели есть более доступный неоригинал в виде JS Asakashi FS21001 и Masuma MFF-T138.
Для 120 же кузова неоригинальные фильтры найти трудно, но и цена оригинала не так велика. Также понадобится уплотнительное кольцо фильтра – его номер 90301-04012.
Как заменить своими руками
В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.
Где находится
Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.
Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.
Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.
Как заменить самостоятельно для бензинового мотора
Здесь будут нужны:
- гаечные ключи;
- плоскогубцы;
- отвертка.
На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.
Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:
- снять с аккумулятора клеммы и заднее сидение авто;
- открутить декоративную прокладку;
- отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
- отсоединить топливные магистрали;
- вытянуть насос, освободить сеточку и заменить ее.
Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:
- вначале демонтировать наконечники соединительных трубок;
- ослабить крепление, открутив гайку;
- отсоединить трубки от топливного фильтра;
- снять старый элемент, установить новое фильтрующее устройство.
Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.
Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.
Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:
- Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
- Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
- На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
- Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
- После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
- Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
- После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.
Для дизельного мотора
Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.
Здесь процедура замены достаточно простая:
- вначале нужно открутить все крепежи, ослабить хомуты;
- отсоединить от корпуса топливные шланги, снять разъем водного датчика;
- после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.
В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.
Замена топливного фильтра Corolla
Но все не так просто и дешево как хотелось бы.
Нынешние авто построены таким образом, чтобы тянуть из автовладельца деняжки и в данном случае замена фильтра эта замена целой конструкции. Однако народ уже пронюхал фишку и заказывает частями от разных авто.
Выкладывать полностью инструкции не буду, мы читали про замена фильтра на королле тут. Фото соответственно будут оттуда, однако в конце странички мы дополним свои фото с комментариями.
Порядок снятия датчика топлива и фильтра соответственно.
Для начала чужой опыт, а ниже уже наш.
Разбираем корпус топливного фильтра и насоса:
Сравнение старого и нового корпуса топливного фильтра toyota:
Новый корпус топливного насоса и старые со снятым топливным насосом:
Частично номера что заказывали:
- прокладки и колечки: 77169-0D030, 9030108020, 9030104013, 9030115024;
- сеточка грубой очистки: LFB6-13-ZE1;
- фильтр оригинал: 77024-12050.
Было небольшая сложность открутить пластиковое кольцо крепления насоса в баке, но еще большей проблемой стало установить кольцо обратно. Без съемника или приспособы нечего туда лезть, я Вам скажу. Открутилось просто, а вот обратно кольцо не лезло и вечно закусывало, но по итогу в два лица мы его победили, предварительно чуть смазав резьбу.
Достали мы эту трахомудрию и все бы хорошо сложилось, но шило в попе и нож в руках у владельца авто сделало свое дело:
Та самая сеточка грубой очистки:
Тут пока я бухтел: — «не спеши, давай сравним», джигит достал кинджалъ и оттяпал патрубок под корень:)
Однако по факту сеточки грубой очистки оказались в корне разными:
Необходимо просто снять саму сеточку и воткнуть ее в оригинальный корпус.
Стоит отметить, вынимаются сеточки очень тяжело!
Процесс смены топливного фильтра у Toyota Corolla E150 достаточно тяжёлый и трудоёмкий, поэтому, тем, кто не уверен в своих силах, рекомендуется обратиться в автосервис к специалистам.
Алгоритм
Итак, приступаем сразу к проведению процесса:
- Первым делом необходимо обесточить транспортное средство. Для этого с АКБ удаляется минусовая клемма.
- Далее, будет необходимо демонтировать заднее сиденье.
Топливный фильтр располагается в бензобаке, который под задними сиденьями.
Отсоединяем проводку бензонасоса.
Откручиваем фиксирующую крышку.
Проводим сборку узла.
Подсоединяем трубки и электрику.
Артикулы и выбор изделия
Выбор изделия производится достаточно просто. Кроме оригинального топливного фильтра, существует только один аналог, который, как показывает практика, и берут автомобилисты. Итак, рассмотрим, какие фильтрующие элементы предлагает нам автомобильный рынок:
- Toyota 77024-12050 – оригинальная деталь, которая стоит около 4000 рублей.
- JS Asakashi FS21001 – единственный, представленный на рынке, аналог со стоимость тоже в 4000 рублей.
Топливный фильтр на Короллу 120
На Toyota Corolla девятого поколения (2000-2006 гг.) с бензиновыми двигателями 1.4, 1.6, 1.8 топливный фильтр находиться в бензобаке. Он вмонтирован в специальный топливный узел (модуль) вместе с насосом, фильтром-сеткой и датчиками. Чтобы добраться до модуля, нужно поднять заднее сидение в салоне, и открутить под ним лючок, который и удерживает этот топливный узел. Номер необходимого фильтра будет отличается в зависимости от года выпуска автомобиля, а также от того, в каком она кузове.
В отличии от многих других автомобилей, где основной фильтр тонкой очистки топлива также расположен в баке, в сборе с насосом, на Королле его можно менять отдельно от всей конструкции, и он имеет свой оригинальный артикул.
| Артикул | Кузов / период установки | Высота, мм | Диаметр корпуса, мм |
|---|---|---|---|
| 2330021010 | До 2004 года / кроме кузова хэтчбек | 86 | 52 |
| 2330023040 | После 2004 года / кроме кузова хэтчбек | 142 | 96.6 |
| 233000D020 | Хэтчбек | 130 | 110 |
2330021010
233000D020
Наиболее покупаемые аналоги представлены ниже в таблице.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| До 2004 г., кроме хэтчбек | ||
| Blue Print | ADT32375C | 660 |
| Nipparts | J1332083 | 350 |
| После 2004 г., кроме хэтчбек | ||
| Blue Print | ADT32360 | 470 |
| JS Asakashi | FS 6301 | 800 |
| Для кузова хэтчбек | ||
| Masuma | MFF-T116 | 1100 |
| JS Asakashi | FS 8018 | 1100 |
Фильтр-сетка тоже отличалась в зависимости от года установки. До 2004 г. ставили 2321723010, самый популярный аналог — Blue Print ADT32401C, цена — 800 руб. После 2004 г. устанавливали сетку под артикулом 232170D090, популярный заменитель — LEDO 80014LFFB, цена 70 – руб.
Фильтр топлива на Corolla 120 дизель
На Тойота Королла 120 с дизельными двигателями 1.4 и 2.0 топливный фильтр вынесен из бака, и расположен в подкапотном пространстве, что делает доступ к нему намного удобнее, чем на бензиновых авто. Он никак не отличается в зависимости от объема двигателя или же комплектации. Артикул оригинала – 2339033030. Запчасть выполнена в металлическом корпусе, имеет резьбу для подсоединения.
| Размеры фильтра топлива 2339033030 | ||
|---|---|---|
| Резьба | Высота, мм | Диаметр, мм |
| 3/4″-16UNF-2B | 123 | 72 |
Самые часто используемые аналоги можно выбрать ниже из списка.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| Sakura | FS 1108 | 530 |
| BOSCH | 1457434440 | 600 |
| MAHLE | KC100D | 640 |
Это интересно: Топливный фильтр ВАЗ-2112 — что важно знать
Как часто следует менять топливный фильтр
Не забывайте, что неполадки в работе топливного не происходят внезапно – они имеют нарастающий характер. Необходимо следить поведением Короллы Е150, менять фильтр по предоставленному регламенту, тогда проблем не возникнет.
Признаки забитого топливного фильтра
Если имеются подозрения, что фильтр работает не корректно, то обратите внимание и постарайтесь вспомнить следующие моменты:
- Королла либо заводится не с первого раза, либо не заводится вовсе «на холодную»;
- затруднения при работе двигателя в холостую;
- снижение динамики разгона;
- наличие дёрганья и подтормаживания на ходу без вмешательства водителя.
Как правило, эти симптомы не появляются резко и все сразу – если вы давно не меняли топливный фильтр – вспомните, не было ли у вас вышеперечисленных проблем, возможно вы просто не обращали на них внимания. Если же ничего подобного ранее не случалось, и проблема появилась внезапно и впервые, то скорее всего, проблема в чем-то другом.
Заключение
Каждый автовладелец хочет, чтобы автомобиль служил верой и правдой долгие годы, всегда заводился с первого раза и никогда не глох. Но для этого необходимо следить за техническим состоянием железного друга – расходники необходимо время от времени менять, в том числе и немаловажную деталь, такую как топливный фильтр. При грамотном обслуживание двигателя, знаменитая Тойота Королла сможет проехать заветный миллион километров пробега.
Алгоритм замены топливного фильтра на Тойота Королла e150
Для самостоятельной замены топливного модуля на большинстве Toyota Corolla старше 2008 не потребуется глубоких технических знаний и умений. Из деталей вам потребуется:
- бензофильтр тонкой очистки;
- фильтрующий элемент грубой очистки;
- прокладки и кольца,
- или топливный модуль в сборе.
Из инструментов вам понадобятся:
- крестовая и плоска отвертка;
- ветошь;
- емкость для слива остаток бензина;
- пылесос либо веник;
- вышеперечисленные детали;
- Снять заднее сидение;
- Под сидением располагается специальный люк, который необходимо подковырнуть плоской отверткой, не прилагая грубых физических усилий.
- Отсоединяем все клеммы и шланги, будьте готовы, что при отделении последнего из него вытечет примерно 200 миллилитров бензина – тут и пригодится заранее подготовленная для этого емкость;
- Не поленитесь очистить пространство от грязи и пыли – это пойдет автомобилю только на пользу и не займет много времени;
- Аккуратно снимаем пластиковую гайку бензобака. Здесь вам может понадобится помощник, так как открутить её одному без механических повреждений может оказаться затруднительно;
- Уприте отвертки в гайку с противоположных сторон и постарайтесь снять её наиболее аккуратным способом, если перестараетесь, то будет сложно надеть её обратно;
- Сняв гайку, вытащите всю систему из бака и не потеряйте защитное кольцо с горлышка;
- Замените уплотнительное колечко;
- Отделите элемент грубой очистки от топливного насоса;
- Ставим новые детали и возвращаем все на свои места;
Если остались вопросы, прочтие материал о замене бензофильтра Королла 120.
Выбираем фильтр на Corolla
Перед заменой, необходимо тщательно подойти к выбору нового фильтра
Обращать внимание стоит на артикул и совместимость с вашим автомобилем. Рынок автозапчастей предлагает следующие варианты:
- для Corolla в 180 кузове номер запчасти – 23300-2040. Цена – полторы тысячи рублей;
- для Corolla в 180 кузове и модели а Avensis– 77024-02320, цена – от 8 до 9 тысяч рублей, так как фильтр поставляется в комплекте с насосом;
- оригинал от Тойоты 77024-12050 совместим с большинством современных Королл и стоит 5500 рублей;
- для 120 кузова подойдет деталь с артикулом 23217-0D090, за которую придется отдать 500 рублей;
- топливный фильтр для Тойоты Короллы в 150 версии кузова номер запчасти 77024-12030 ценой 4500 рублей.
- Прежде чем приступить непосредственно к замене, следует тщательно пропылесосить открывшуюся полость сначала под ковриком, а затем – над бензобаком.
- Перед отсоединением патрубков подставляем заранее припасенную канистру, чтобы слить оставшийся бензин. Далее снимаем топливные шланги. Маленький патрубок или шланг обратки снимается очень легко, достаточно вытащить в сторону желтую скобу тонкой отверткой. Отсоединение второго шланга также не составит больших усилий, впрочем, в случае чего можно также помочь себе отверткой.
- Перед непосредственным демонтажем топливного фильтра, когда вытащены патрубки, автомобиль нужно завести и подождать две-три минуты, пока он сам не заглохнет. Как только мотор отключится, можно еще несколько раз провернуть стартер. Данный процесс позволит вывести все топливо из системы, а также спустит давление.
- Далее, нужно отсоединить клеммы аккумулятора.
- Далее следует выкрутить крестообразной отверткой или ключом на «8» восемь винтов и снять насосный блок. Тут вам пригодятся тряпки, так как бензин будет вытекать со всех щелей.
- Чтобы добраться до фильтра тонкой очистки и произвести замену расходных компонентов, приступаем к разбору бензонасоса.
- Снимаем защелку, чтобы отсоединить поплавок.
- Далее по кругу нажимаем на пластиковые клипсы, чтобы рассоединить корпус блока в верхней части.
- Предпринимаем небольшое усилие, чтобы вытянуть бензонасос из резинового уплотнения.
- Вставляем бензонасос в новый корпус фильтра тонкой очистки.
- Затем следует промыть и продуть сжатым воздухом сетку заборника и собрать все в обратном порядке.
Если замену вы произведете по всем правилам и не забудете уплотнительные кольца из резины, то двигатель заведется без проблем и будет работать лучше, чем прежде.
17. Замена топливного фильтра
1. Доступ к топливному фильтру можно получить, сняв воздушный фильтр в сборе, как описано в главе 4В.

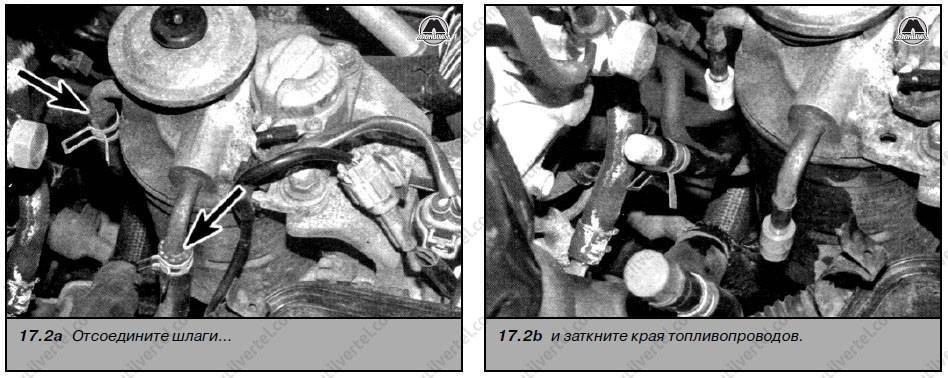

2. Установите контейнер под топливным фильтром, затем отсоедините подающий и возвратный шланг (смотрите иллюстрации). Заткните края топливопроводов, чтобы избежать попадания загрязнений и посторонних веществ.

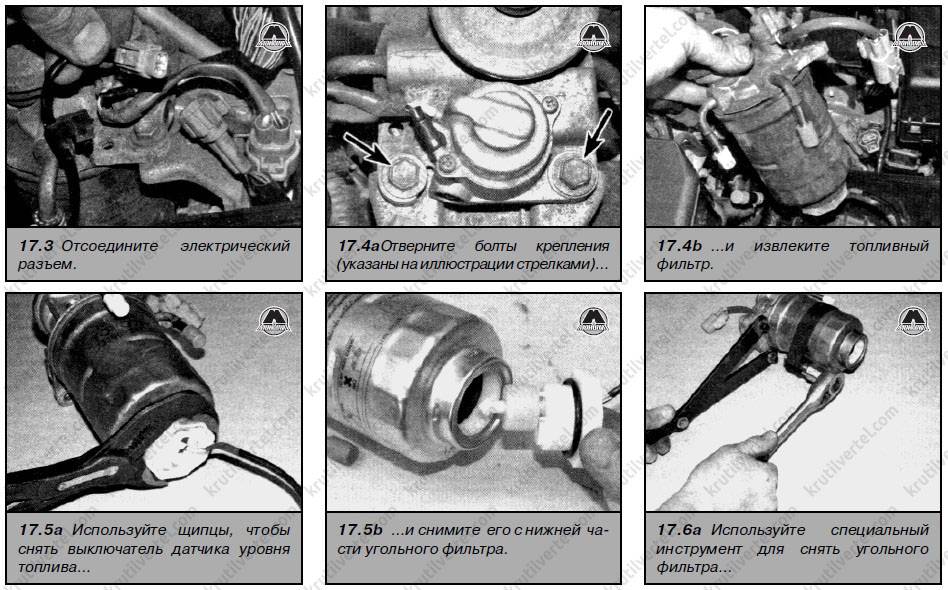

3. Отсоедините электрические разъемы от системы подогрева топлива, а также выключателя сигнального индикатора уровня топлива в нижней части фильтра в сборе (смотрите иллюстрации).
4. Отсоедините болты крепления и снимите фильтр с установочного кронштейна (смотрите иллюстрации). ослабьте крепление пробки сливного отверстия в нижней части фильтра и слейте топливо в контейнер. Затяните пробку по завершении.

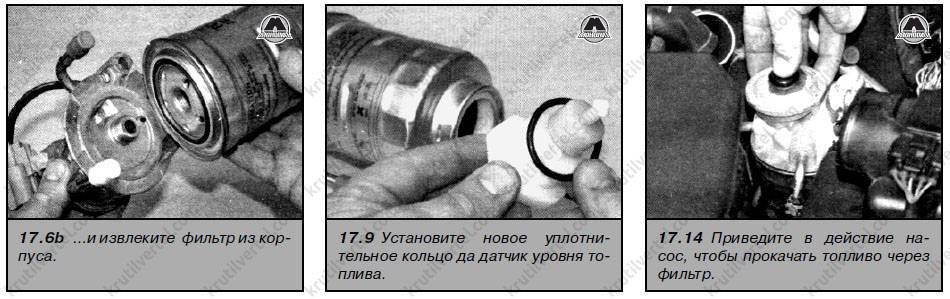

5. Надежно фиксируя фильтр, отверните выключатель датчика уровня топлива от нижней части фильтра. Удалите уплотнительное кольцо (смотрите иллюстрации).
6. Отверните угольный фильтр и удалите его. Специалисты компании Toyota используют специальный накидной гаечный ключ, чтобы совместить
Грани по периметру угольного фильтра. Однако вы также можете использовать специальный инструмент для снятия топливного фильтра (смотрите иллюстрации).
7. Очистите контактные поверхности нового фильтра и корпуса, и залейте небольшое количество топлива внутрь.
8. При установке закручивайте фильтр, пока он не соприкоснется с корпусом, затем дотяните на ¾ оборота от руки.
9. Нанесите небольшое количество топлива на уплотнительное кольцо (смотрите иллюстрацию) и установите его на выключатель датчика уровня топлива. Установите датчик на угольный фильтр и закрепите должным образом.
10. Установите фильтр в сборе на опорный кронштейн и затяните гайки крепления.
11. Подсоедините электрические провода к датчику уровня топлива и системе предпускового подогрева.
12. Подсоедините подающий и возвратный шланг.
13. Установите воздушный фильтр в сборе.
14. Приведите в действие насос над топливным фильтром, пока не почувствуете сопротивление, указывающее на то, что топливо начало поступать в систему (смотрите иллюстрацию).
15. Запустите двигатель и проверьте систему на наличие утечек.
Как завести машину на автомате | 1 урок АВТОМАТ
Ко мне на блог приходит очень много вопросов связанных с коробкой автомат. Многие просят продублировать уроки только на АКПП. Я решил пойти на встречу (новичкам и тем кто просто пересаживается с механики на автомат) и сегодня я начинаю новую рубрику – «уроки вождения на автомате». Первая статья будет про то — как правильно завести машину с автоматической коробкой. Вроде бы все элементарно, но вопросов про это действительно много! Сразу хочу сказать ребята, те кто давно за рулем – ЭТО НЕ ДЛЯ ВАС! Это для новичков, например для тех, кто учился на механике два месяца, сдал на права, а сейчас купил машину с АКПП и не знает с какой стороны к ней подойти, а спросить у вас у «профессионалов» стыдно, засмеете ведь! Наш блог идет к вам на помощь, я буду выкладывать подробные инструкции иногда банальных вещей (как считают профессионалы) но они реально нужны, так что читайте наш первый вводный урок …
Автомобиль с автоматической коробкой имеет свои особенности, немного отличается в использовании от механики. НО эти изменения реально позволяют сделать процесс вождения намного легче. Почитайте полезную статью – автомат или механика. Также нужно отметить, что автомат автомату рознь, сейчас самые распространенные виды – автомат, вариатор и робот. Режимы у них практически одинаковые, однако у коробки «робот» могут немного отличаться от вариатора и автомата, но не существенно (в основном это в разное количестве передач и немного другой ход рычага). Однако мой урок подойдет и для вас. Ведь все производители стараются придерживаться одинаковых правил, в работе с такими трансмиссиями
Пожарная безопасность при выполнении работ
При работе по замене фильтра под днищем кузова из салона очень важно соблюдать правила пожарной безопасности. Уже через несколько секунд после съёма крышки бензобака в салон проникают пары бензина
Об их взрывоопасности в смеси с воздухом сказано везде. Поэтому ни в коем случае не должно быть источников искрообразования и, тем более, открытого огня!
Когда насосный блок снят и работы ведутся где-то на столе, горловину бензобака следует временно накрыть чистой плёнкой или плотной тряпкой. При этом не следует закрывать двери автомобиля – через них будет происходить проветривание салона. Также предпочтительнее, чтобы во время работы автомобиль находился на открытом воздухе.
https://youtube.com/watch?v=Lywi0U8BziM
