Замена трапеции стеклоочистителя – чтобы дворники работали!

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

  1. 2110-5205015
  2. 2110-5205015-01
  3. 2110-5205015-11
  4. 2110-5205015-20
  5. 2110-5205015-21

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников. 2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

  1. Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
  2. Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
  3. Когда сборка будет завершена, система станет функционировать должным образом.

Полезная информация

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции. Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.

Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.

Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.

Крестовой отверткой вывинчиваются крепежные элементы жабо.
Открыть капот.
Отвести в сторону резиновый уплотнитель капота.
Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.

И один винт снизу, который расположен под бачком тормозной системы.

Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.

Снимаем жабо, потянув ее на себя.

Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.

После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.
Снять шумоизоляцию.
Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.

Гайки крепления платформы расположены на колесных арках со стороны колеса.

Снять платформу, и убрать ее в сторону.
Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.

И вторая гайка на «10» крепления трапеции на Приоре.

Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.

Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре.

На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.

Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».

Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Это интересно! После установки трапеции с моторчиком на место, не спешите устанавливать жабо. Сначала включите дворники, и дайте им отработать один такт. Затем установите на место рычаги с дворниками, и проверьте, как они работают. Если все в порядке, тогда можно продолжать сборку. Если возникают дефекты работы, например, они не дотирают или начинают движение вниз, а затем вверх, тогда следует произвести сначала их регулировку. Регулировка выполняется путем изменения положения пластины, которая показана стрелкой на фото выше.

На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.

Признаки неисправности и способы их устранения

Трапеция — электромеханическое устройство, назначение которого — преобразовывать вращательный импульс двигателя в поступательно-возвратные движения дворников.

Принцип действия прост: мотор с помощью пальца приводит в действие механизм трапеции. Тяги, соединяющие валы и редуктор, преобразовывают вращательное движение в поступательное и приводят в действие дворники.

Признаки неисправности трапеции стеклоочистителя:

  • появление посторонних шумов во время работы;
  • неплотное прилегание щетки к стеклу. Со временем зазор будет увеличиваться, снег/вода перестанут счищаться вовсе;
  • щетки стеклоочистителя не справляются с работой при сильных осадках; меняется траектория движения дворников (идут слишком низко или слишком высоко, оставляют неочищенные участки);
  • механизм создает помехи при открывании / закрывании капота, царапает лакокрасочное покрытие.

Для устранения проблемы существует два пути — замена трапеции дворников или ее ремонт.

Daewoo Lanos 2004, 86 л. с. — самостоятельный ремонт

Эх…то что мне нужно, но сложно, сам не возьмусь((

по каким меткам выставлять?

Перед тем как снимать я делал метки на стекле, по ним и выставлял.

метки расположение самих дворников на стекле? А трапеция встает на свое место без проблем?

Нет, метки я делал сам, перед снятием, трапеция без проблем.

хотел проделать ту же операцию, но не смог снять дворники с оси… я его и крутил, и ВДшкой брызгал, и применял грубую силу — никак не слазит(((

Печально. А у меня когда-то сам открутился, один трёт, а один на месте стоит )))

Тю да позвонил бы мне, яб тебе иг дастал бы 60гр счастья так оно того стоит.

А как ты доставал шпильки с пластмассовых втулочек и как их крепил к новым?

Накручиваешь гаечку и берешь молоточек и тюкаешь по самой гайке и в принципи всё, а в дюраль не спеши заприсовывать, берешь натфиек и подгоняшь под шпильку отверстие. и просто когда подогнал берешь и забиваешь её туда. если не поулучится пересечемся до встречи клуба, поедим комне в гараж и все сделаем, там делов на пол часа.

Та я думаю мне и этих на пару лет хватит, так что пока, наверное, не буду заморачиваться.

А если для профилактики разобрать и смазать есть смысл? У меня вытирают нормально на любой скорости. И если что, где брать эти втулочки и как они выглядят?

Да выглядят как и родные (черные пластиковые втулочки) только с дюрали сделанные, только нужно с умом в них забить родные шпильки под крепления к кузову, и все, на ось содиться давольно туго, люфта нету вобще.работаю просто не передать словами, тихо и четко.

Знал бы когда ставил сфотал бы.

Да они есть в любом спец магазине по ланосам, сенсам. Стоит 1шт 30гр. Ну скажу честно оно того стоит.

Потеплеет и займусь! Спасибо! Добавил в избранное)

А если для профилактики разобрать и смазать есть смысл? У меня вытирают нормально на любой скорости. И если что, где брать эти втулочки и как они выглядят?

Прижми на поводок дворника на перегибе, если люта нет — то можно просто смазать и забыть, а если есть — тогда менять.

Ок! Спасибо буду знать!)

А я чуть иначе поступил, просто поехал купил две дюралевые втулочки (родные пластиковые), поменял на дюралевые и поставил, шата вобше нету.

У тебя ещо не сильно стертые родные пластиковые втулочки, у меня вобше одна сторона была насквозь стертая, и ничо работала почти всю зиму.

Я походил по базару, поискал, но так и не нашёл с втулочками, пришлось лепить из того, что было.

Будет полезно: Код ошибки p0300, p0301, p0302, p0303, p0304 — пропуски зажигания по цилиндрам. причины и устранение нарушения порядка воспламенения

Но это ещё не окончательный вариант. По свободке, я родные пластмаски высверлю и завтулю втулочкой из капралона, вот тогда будет точно навеки )))

Статьи по теме

Почему не работает кондиционер в машине: причины и способы устранения

Симулятор вождения автомобиля: плюсы и минусы тренажера

Компьютерная диагностика автомобиля: когда нужна, как проводится

Как прочистить форсунки омывателя: причины засора и способы его устранить

Замена рулевой рейки: причины и порядок действий

Высокий уровень антифриза: причины и способы устранения

Лучшие авто с пробегом и советы по выбору

Аэрография на машину: материалы, виды, этапы

Что лучше – автомат или механика

Какие марки авто ушли с российского рынка в 2022 году

Как выбрать подержанный автомобиль: правила и рекомендации

Заправка кондиционера в автомобиле: рекомендации профессионалов

Как снять форсунку омывателя

Как снизить расход топлива: эффективные методы

Что такое детейлинг автомобиля, и чем отличается от стандартной мойки

Когда понадобится новая трапеция?

При малейшей поломке трапеции нарушается корректная работа дворников. Чаще всего, производится установка новой детали. Однако в некоторых случаях можно ограничиться приобретением ремкомплекта трапеции стеклоочистителя и заменой отдельных ее элементов

Итак, на что стоит обратить пристальное внимание?

Самый первый признак поломки – ослабление давления в системе, то есть дворник не справляется с потоком воды, снега. Также может возникнуть шум во время работы, затруднен обратный ход стеклоочистителя – вы видите напряжение, с которым щетка перемещается по стеклу. Кроме того, увеличивается люфт. В результате стекло недостаточно чистое, появляются разводы, это все негативно отражается на видимости, а значит, и на нашей безопасности.

Причиной поломки часто является износ деталей, ведь в основном они делаются из пластика, иногда недостаточно качественного. Выйти из строя трапеция может и в результате механического повреждения, допустим, во время ДТП.

Очень важно правильно подобрать новую трапецию. Внешне они могут быть одинаковыми, при этом различаются по способу крепления

Например, автомобили ВАЗ имеют два варианта трапеции – старого и нового образца. В одном случае она фиксируется посредством 2 шпилек, во втором – 4. Кроме того, различными являются и размеры поводков стеклоочистителей, а также разъемы подключения к электромотору.

При наличии определенных знаний можно решить все эти проблемы прямо во время ремонта, срезать лишние крепежные элементы, заменить поводки, но к чему эта дополнительная работа? Да и нет гарантии, что после подобных преобразований дворники будут работать, как надо. Довольно велика вероятность появления люфта, либо щетки с трудом будут возвращаться в исходное положение. Поэтому не стоит гоняться за незначительной экономией, приобретайте «родную» качественную деталь, которая прослужит долгое время.

Как меняют трапецию стеклоочистителя

Необходимо
подобрать новую запчасть, подходящую для конкретного автомобиля, и подготовить
инструмент. Потребуется несколько разных ключей, плоская и фигурная отвертки. В
зависимости от марки / модели машины, процесс разборки-сборки механизма может
отличаться.

Замена
осуществляется по такому алгоритму:

  1. Откручиваются поводки
    дворников.
  2. Сами дворники снимаются.
  3. Демонтируются стопорное
    кольцо, кожух.
  4. Отсоединяется от приводного
    шарнира мини-мотора тяга.
  5. Откручиваются крепежные
    элементы кронштейнов.
  6. Трапеция извлекается.
  7. Производится замена
    трапеции стеклоочистителя на новую.
  8. Осуществляется
    сборка в обратном порядке.

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Как определить, что трапеции «кирдык»

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

  • Вороток с трещоткой;
  • Удлинитель;
  • Фонарик;
  • Головка на десять;
  • Шлицевая и крестовая отвертки.
  1. Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.
  • Снимите поводки дворников, потянув от руки на себя.
  • С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом. Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

По каким причинам могут возникнуть сложности?

Осуществить сам процесс не составляет труда, но порой все же приходится сталкиваться с проблемами и решать их:

  1. Если ремкомплект не предусмотрен, втулки подбираются отдельно, но могут не подойти. В этом случае их можно высверлить, следя за тем, чтобы сверло сильно не нагревалось и не деформировало пластиковую деталь.
  2. Поверхность алюминиевых изделий желательно зачистить, так как на ней часто имеются неровности и шероховатости — это мешает установке детали.
  3. Чаще всего возникает вопрос — как снять трапецию дворников. Дело в том, что крепежные элементы имеют свойство «закисать», не поддаваясь ключу. В этом случае придется прибегнуть к помощи болгарки, сверла. В домашних условиях мастера часто прибегают к помощи молотка и зубила, чтобы срезать намертво зафиксированный болт.
  4. Перед установкой новой трапеции производится осмотр ее элементов на предмет смазки. Если она отсутствует, на узлы механизма рекомендуется нанести литол или другой смазочный материал.
  5. При замене втулки на алюминиевую ее также необходимо смазать.
  6. Покупая запчасть из алюминия, следует приобрести к ней четыре крепежных элемента (болты, гайки).

Как поменять трапецию дворников быстро и качественно? Для этого придется обратиться в автосервис. Мастер поможет определить поломку, посоветует, какую запчасть подобрать к конкретному автомобилю и, главное, решит проблему с прикипевшими болтами аккуратно, без применения подсобных инструментов, не нанося серьезных повреждений. В любой мастерской имеются специальные растворы и приспособления для корректного решения проблемы.

После установки новой трапеции в сервисе у вас не возникнет перекоса дворников, неправильно отрегулированного положения и прочих неприятностей, возникающих после любительского ремонта.

Доброго здравия. Так как от экономии или желании чтобы часто меняли трапецию дворников, создатели нашей замечательной машины делают её ужасно (Материал из которго делают забыл.). Купил я машину уже со сломанной трапецией и заметил это позже, когда слега нажал на дальний дворник от водительского сиденья, он утопал вниз. Разобрав поняли что сломалось 1 из 3 креплений. Закрепив не сильно, мне надо было разобрать чтобы мне сварили нормально оломаное душко и сделали 2 душко так чтобы не сломалось. Вообщем надо было снять и разобрать трапецию чтобы сварили.

Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

Каковы же причины поломок?

Наиболее вероятным фактором, вызывающим остановку дворников, является перегорание рабочего элемента в предохранителе. Устранение данной неисправности предполагает совершение простейшего действия – замену плавкой вставки. Она находится в соответствующем монтажном блоке, располагающемся по левую сторону от рулевой колонки. Полезно будет запастись схемой предохранителей, которая поможет без труда отыскать потребную нам вставку.

Когда очистители перестали функционировать в прерывистом режиме, то с большой долей вероятности пришло в негодность управляющее реле. Этот компонент также располагается в ранее обозначенном блоке. Реле при выходе из строя заменяют новым аналогом. Однако заметим, что согласно многочисленным отзывам обладателей отечественных малолитражек сформировалась определенная статистика, свидетельствующая о малочисленности случаев поломок такого рода.

В качестве наиболее частой причины фигурирует разрушение втулок. Они выполнены из пластмассы, поэтому не похвастают длительным ресурсом, который в максимуме достигает трех лет. На процесс разрушения элементов первостепенное воздействие оказывает качественный показатель материала. Здесь единственной действенной мерой будет замена, а для ее осуществления следует обзавестись ремонтным комплектом, который имеется в специализированном торговом субъекте. В данном случае происходит и замена трапеции.

Если владелец Лада Калина обнаруживает неработающий привод очистителей, то это свидетельствует о вышедшем из строя моторчике узла. Для того, чтобы убедиться в данном факте, потребуется удостовериться о поступлении на контакты мотора напряжения от бортовой сети. Эта процедура легко выполняется с помощью обычного тестера. Если питание присутствует, то однозначно меняем мотор.

Ремонт трапеции стеклоочистителя

Полную замену трапеции можно не проводить, если результат диагностики показал, что дворники перестали работать из-за изношенности втулки. В этом случае проводится ремонт дворников. Для тех, кто ни разу не занимался ремонтом стеклоочистителей, нужно знать, что нельзя выкручивать винт регулировки вала якоря. Это приведет к нарушению осевого зазора вала. Ремонт трапеции стеклоочистителя Калина и Черри амулет проводят следующим образом:

Кривошип трапеции держится с помощью гайки. Эту гайку нужно открутить гаечным ключом. Затем кривошип поддевают отверткой и снимают.
На кронштейне расположен моторчик. Он закреплен тремя болтами, которые откручивают гаечным ключом.
Винты, соединяющие провода и предохранители — откручивают. Провода отсоединяют от предохранителя

Моторедуктор осторожно снимают с кронштейна.
Отверткой поддевают и снимают стопорное кольцо, расположенное на валу редуктора. Под кольцом находятся регулировочные шайбы, которые нужно промаркировать и только потом снять. Маркировка поможет правильно установить их, во время обратной сборки.
Крышку на редукторе и расположенную под ней панель редуктора демонтируют

Затем убирают шестерню.
Корпус закреплен несколькими винтами. Один из них расположен с обратной стороны. Из корпуса достают две маленькие пластины, затем его отсоединяют от электродвигателя.
Из корпуса электродвигателя извлекают якорь. Чтобы внутри корпуса двигателя удалить всю угольную пыль, делают продувку сжатым воздухом.
С трапеции убирают два стопорных кольца. Тягу и кронштейн дворников отсоединяют. С двух валиков снимают регулировочные шайбы.
Из щеткодержателей, расположенных на корпусе редуктора, достаем пружины щеток. Пружины меняем, если они испорчены.
Проверяем щетки в щеткодержателе. Если при нажатии на щетки они заедают или двигаются плохо, это говорит о том, что щетки износились или покрылись осколками. В таком случае их заменяют.
Осматриваем якорь корпуса. Очищаем мелкозернистой шкуркой его коллектор. Если он сильно обгорел, то монтируем новый якорь.
Изношенную или поврежденную шестерню редуктора заменяют новой деталью.
Деформированную тягу можно попытаться восстановить или заменить. Собранную тягу меняют полностью, если шлицы и резьбы двух валиков испорчены.
Окисленный или подгоревший механизм самоостанова зачищают мелкозернистой шкуркой.
Все резиновые детали заменяют новыми.

Маркировка поможет правильно установить их, во время обратной сборки.
Крышку на редукторе и расположенную под ней панель редуктора демонтируют. Затем убирают шестерню.
Корпус закреплен несколькими винтами. Один из них расположен с обратной стороны. Из корпуса достают две маленькие пластины, затем его отсоединяют от электродвигателя.
Из корпуса электродвигателя извлекают якорь. Чтобы внутри корпуса двигателя удалить всю угольную пыль, делают продувку сжатым воздухом.
С трапеции убирают два стопорных кольца. Тягу и кронштейн дворников отсоединяют. С двух валиков снимают регулировочные шайбы.
Из щеткодержателей, расположенных на корпусе редуктора, достаем пружины щеток. Пружины меняем, если они испорчены.
Проверяем щетки в щеткодержателе. Если при нажатии на щетки они заедают или двигаются плохо, это говорит о том, что щетки износились или покрылись осколками. В таком случае их заменяют.
Осматриваем якорь корпуса. Очищаем мелкозернистой шкуркой его коллектор. Если он сильно обгорел, то монтируем новый якорь.
Изношенную или поврежденную шестерню редуктора заменяют новой деталью.
Деформированную тягу можно попытаться восстановить или заменить. Собранную тягу меняют полностью, если шлицы и резьбы двух валиков испорчены.
Окисленный или подгоревший механизм самоостанова зачищают мелкозернистой шкуркой.
Все резиновые детали заменяют новыми.

Инструкция по снятию и замене трапеции дворников на Приоре без кондиционера

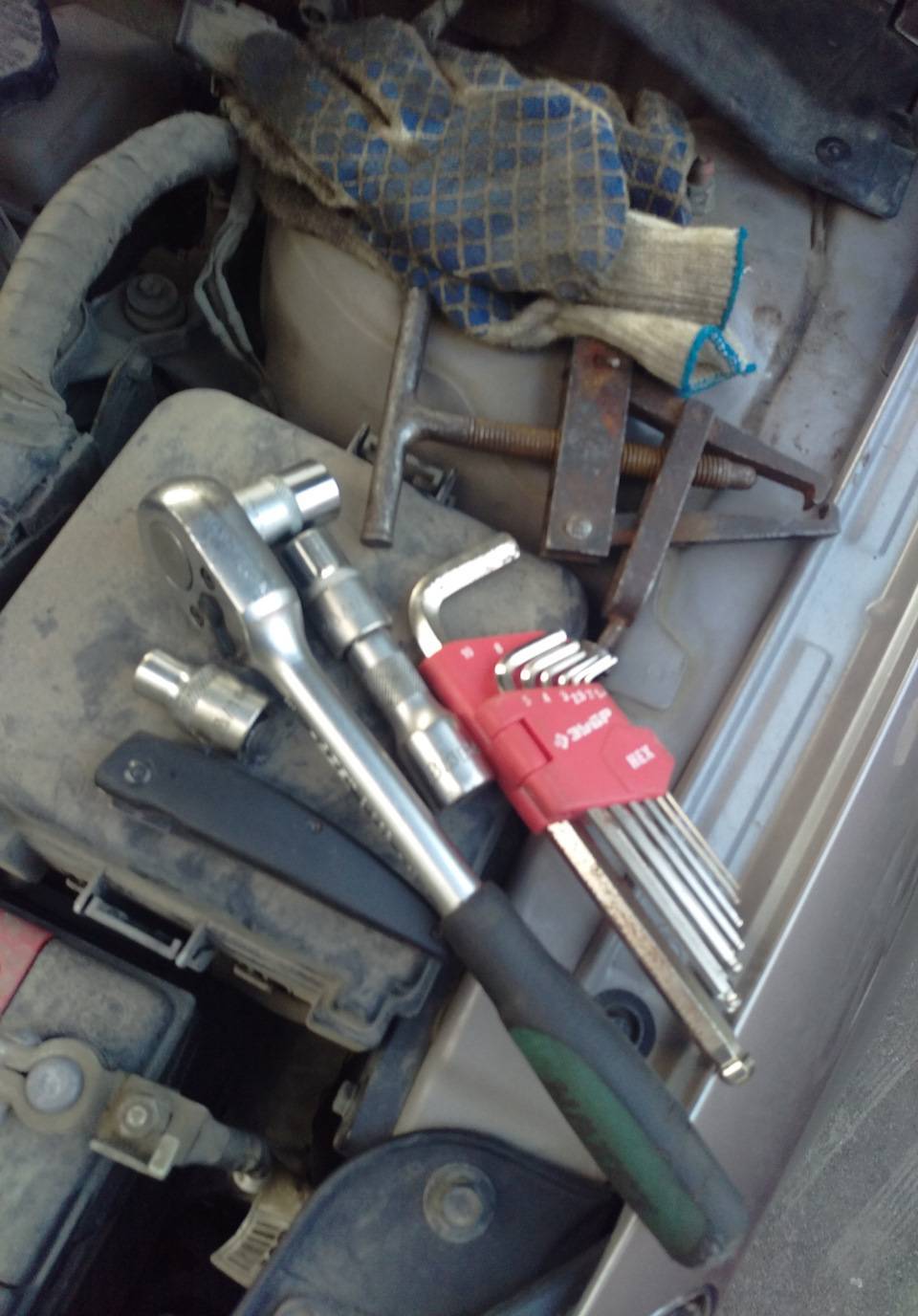

После того, как все инструменты готовы, можно приступать к непосредственному процессу. Для начала необходимо отсоединить клемму «минус» на аккумуляторе. Снимать капот на автомобиле не нужно, но если вы сделаете это, то облегчите работу примерно на 30-40%. Если работы проводятся без снятия капота, тогда его лучше закрыть. Необходимость в его открывании возникнет, когда будете снимать левую часть жабо. Чтобы снять трапецию дворников с мотором на Приоре без кондиционера с целью ее ремонта или замены, следует выполнить следующие действия:

Первоначально демонтируются поводки или рычаги вместе с дворниками. Это необходимо для того, чтобы снять жабо. Для этого извлекаются заглушки, и ключом на «13» вывинчиваются крепежные гайки.
Далее снять рычаг. Перед снятием отжать поводок, и только после этого снимать рычаг.
Отверткой поддеть три пластиковые заглушки, под которыми расположены винты крепления жабо.
Крестовой отверткой вывинчиваются крепежные элементы жабо.
Открыть капот.
Отвести в сторону резиновый уплотнитель капота.
Выкрутить крестовой отверткой четыре винта крепления шумоизоляции моторного отсека сверху.
И один винт снизу, который расположен под бачком тормозной системы.
Ослабить крепление хомута шланга, идущего из стороны салона к расширительному баку. Шланг отсоединить от бачка, и отвести в сторону.
Снимаем жабо, потянув ее на себя.
Извлечь расширительный бак из посадочного места. Он не имеет крепежных элементов. Чтобы его извлечь, необходимо развернуть и потянуть к себе.
После этого выводим через отверстие в шумоизоляции шланг, который был предварительно отсоединен от расширительного бачка.
Снять шумоизоляцию.
Чтобы произвести демонтаж трапеции дворников и моторчика, необходимо предварительно демонтировать площадку (платформу), на которой размещается расширительный бачок. Крепится она при помощи двух болтов и двух гаек. Ниже на фото показаны места расположения болтов со стороны капота.
Гайки крепления платформы расположены на колесных арках со стороны колеса.
Снять платформу, и убрать ее в сторону.
Получив доступ к трапеции дворников с двигателем, можно приступить к ее демонтажу. Для этого необходимо выкрутить две гайки на «10»крепления трапеции. Они расположены в области крепления рычагов дворников (возле штоков). Ниже показана первая гайка крепления трапеции на Приоре.
И вторая гайка на «10» крепления трапеции на Приоре.
Моторчик крепится болтом на «10», который расположен под ним. Его также необходимо выкрутить.
Извлекаем трапецию, и разъединяем фишку питания моторчика. Чтобы ее извлечь, нужно покрутить в разные стороны, добившись выхода из ниши

Важно отметить, что предварительно дворники не нужно переводить в вертикальное положение. Это не облегчит работу по демонтажу трапеции с мотором дворников на Приоре.
На этом процесс демонтажа трапеции дворников в сборе с моторчиком на Приоре завершен

Дальнейшие действия зависят от причин необходимости проведения демонтажа. Если нужно заменить трапецию вместе с моторчиком, то устанавливаем новые элементы вместо извлеченных. Если нужно произвести ремонт моторчика или трапеции, тогда разъединяем эти детали, и выполняем соответствующие действия.
Чтобы разъединить трапецию от мотора, следует выкрутить гайку на «10» или «12» (зависит от модели моторедуктора), а также три болтовых соединения на «10».
Перед разъединением трапеции с мотором дворников, следует нанести отметки расположения трапеции относительно мотора. Для этого используем маркер, и с его помощью обводим расположение трапеции (или делаем насечки отверткой). Это нужно для того, чтобы после сборки не понадобилось регулировать работу дворников.

Это интересно! После установки трапеции с моторчиком на место, не спешите устанавливать жабо. Сначала включите дворники, и дайте им отработать один такт. Затем установите на место рычаги с дворниками, и проверьте, как они работают. Если все в порядке, тогда можно продолжать сборку. Если возникают дефекты работы, например, они не дотирают или начинают движение вниз, а затем вверх, тогда следует произвести сначала их регулировку. Регулировка выполняется путем изменения положения пластины, которая показана стрелкой на фото выше.

На этом экспертная инструкция по снятию и замене трапеции и моторчика дворников на Приоре завершена. Процесс сборки выполняется в порядке обратном снятию. Ниже представлен видео ролик, в котором детально рассмотрен процесс демонтажа трапеции и двигателя дворников на Приоре без кондиционера.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
