Что такое двигатель TSI

TSI с двойным турбонагнетателем

Второй тип двигателя — это когда в конструкцию внедрены и турбина, и компрессор. Мотор с объемом 1,4 литра имеет механический компрессор и турбина.

Рассмотрим принцип работы двигателя TSI мощностью 150 л.с.

Получается, что основной нагнетатель воздуха — это турбина, а вспомогательный — механический компрессор, который помогает в случае резких ускорений увеличить подачу воздуха в камеры сгорания.

При управлении автомобилем с двигателем TSI с одной турбиной иногда появляются провалы при резких ускорениях. А движки TSI с компрессором позволяют исключить провалы, повысить КПД и экономичность топлива.

Какими преимуществами обладает

Особого внимания заслуживает экономичность TSI-двигателя в сочетании с его солидной мощностью. Силовой агрегат всегда обеспечивает автомобилю хорошую динамику, благодаря сразу двум нагнетателям, ведь в широком диапазоне оборотов можно достичь максимального значения крутящего момента.

Использование сочетания механического компрессора и турбины позволяет максимально сохранить тягу на длительном промежутке оборотов. В этом случае, механический компрессор самостоятельно работает на низких оборотах, а при совместной работе – на средних оборотах.

К следующему не менее главному преимуществу можно отнести низкий уровень выброса СО2. Следует упомянуть, что “TSI” был номинирован лучшим «зеленым» двигателем года.

Среди других многочисленных плюсов линейки “TSI” стоит выделить их достаточную надежность и сравнительно высокий ресурс.

Описание технологии

Двигатели ТСИ имеют усовершенствованную, так называемую, послойную технологию впрыска топлива и мощную турбину, которая гарантирует великолепную отдачу в широком диапазоне оборотов. Использование полностью автоматического управления силовым агрегатом позволяет получить от небольшого мотора более 110−120 лошадиных сил мощности с одного литра рабочего объема. По этому показателю такие двигатели являются едва ли не самыми лучшими из существующих на сегодняшний день турбированных моторов.

Особенностью двигателей этого типа является следующее:

• высокая мощность;
• облегченный вес блока двигателя;
• модифицированный впрыск топлива;
• усовершенствованная система охлаждения;
• наличие двух компрессоров.

Двигатели, построенные по технологии ТSI, с рабочим объемом до 1,4 литра оснащаются только турбонаддувом, что позволяет удешевить стоимость их разработки. Соответственно, производитель предлагает свои модели городских авто по доступным ценам. Более мощные агрегаты с четырьмя и шестью цилиндрами оснащаются уже двойными нагнетателями, что обеспечивает отличные мощностные характеристики с хорошей топливной экономичностью.

Также будет интересно: Покупка автомобиля: на что обратить внимание при покупке

Основной особенностью таких силовых агрегатов является дублирование наддува нагнетателем и механическим компрессором. Это позволяет избежать турбоямы, а мотор обеспечивает необходимую тягу уже на минимальных оборотах. Поэтому автовладелец, даже постоянно используя машину на низких оборотах в условиях города, получит максимум мощности, что гарантирует необходимую динамику и удобство использования транспорта. Встроенная автоматика позволяет варьировать режимы впрыска топлива, максимально обогащая смесь на холодном двигателе, поддерживая стабильную работу автомобиля в широком диапазоне оборотов коленвала.

Разработка двигателей ТSI была бы невозможной без использования улучшенной топливной системы. Бензин в цилиндры впрыскивается напрямую, обходя бензиновую рейку, послойно смешиваясь с воздухом. Последнее позволяет повысить эффективность работы агрегата, одновременно улучшая показатели экологичности двигателей.

Надежность, проблемы и ремонт двигателей 2.0 TSI (3 gen.)

В 2012 году начали выпускать третье поколение моторов VW 2.0 TSI, которые пришли на смену 2-й версии ЕА888 (CAE, CDN и CCZ). Инженеры продолжили развивать эту серию и применили чуть более легкий закрытый блок цилиндров с тонкими стенками (3 мм вместо 3.5 мм) и с отключаемыми маслофорсунками. Внутри блока установлен коленвал с шейками 52 мм и с 8-ю противовесами, новые шатуны и измененные поршни. Также здесь применены 2 облегченных балансирных вала и новой конструкции маслонасос.

Накрыли блок новой головкой с системой изменения фаз газораспределения на впускном и выпускном распредвалах. Выпускной распредвал также оснащается двухступенчатой системой регулирования высоты подъема клапана AVS, которая переключается при 3100 об/мин.
Распредвалы вращаются с помощью старой цепи ГРМ от gen.2, но с другим натяжителем. Эта цепь рассчитана на весь срок эксплуатации автомобиля (как говорят в VW), но в обычных условиях это не так.

Как и во многих современных моторах, здесь выпускной коллектор встроен в головку. Также для 3-го поколения ЕА888 применили прямой впрыск топлива вместе с обычным распределенным.
На этом моторе была модифицирована система охлаждения и смазки. Здесь применена новая турбина IHI IS20, которая может надувать до 1.3 бар.
Эти моторы соответствуют экологическим стандартам Евро-6. Управляет всем этим ЭБУ Siemens Simos 18.1.
Двигатели ЕА888 3-го поколения с обозначением CHHB имеют 220 л.с. при 4500-6200 об/мин, крутящий момент 350 Нм при 1500-4400 об/мин. Мотор CHHA получил 230 л.с. при 4700-6200 об/мин, крутящий момент 350 Нм при 1500-4600 об/мин. Отличия между этими движками в настройках ЭБУ.
Для полноприводной Audi TT выпускали аналог на 230 л.с. под названием CHHC.

В США эти двигатели обозначаются как CXCB (220 л.с.) и CXCA (210 л.с.), встречаются они на VW Golf 7 GTI.

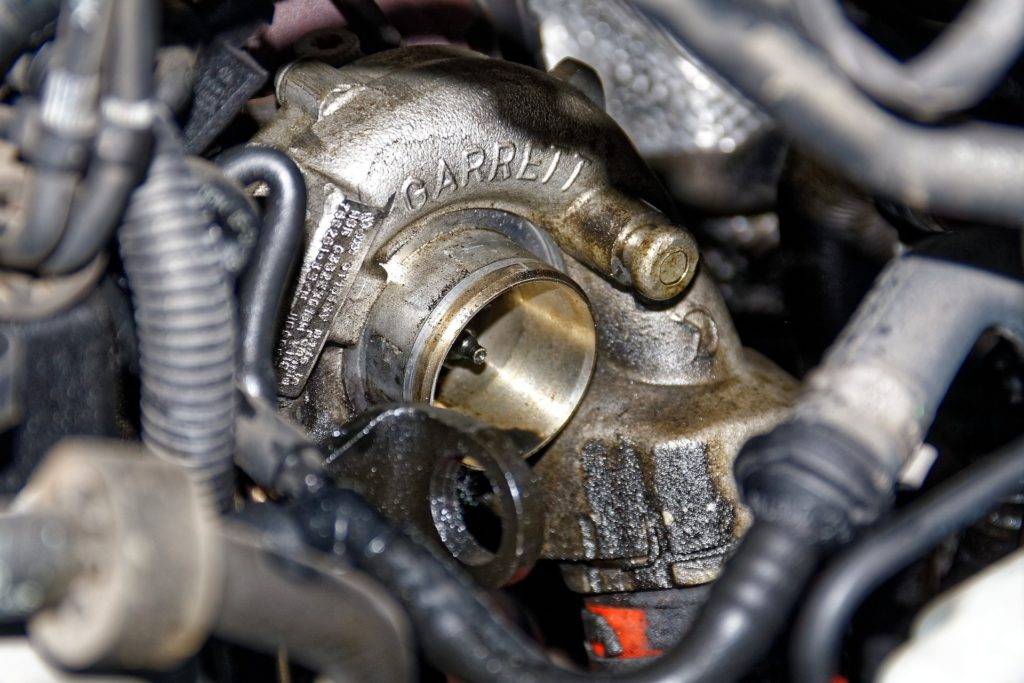

Также выпускается версия с маленькой турбиной Garrett MGT 1752S, которая называется CUL. В зависимости от настройки ECU различают модификации на 180 л.с. (CULA и CULB) и на 220 л.с. (CULC).

Для автомобилей Ауди с продольной установкой выпускалась серия CNC — аналог CHH. В нее входили CNCB (180 л.с.), CNCD (220 л.с.) и CNCE (230 л.с.).

Для более мощных автомобилей были созданы движки CJX, которые отличались другой отливкой головки, другим выпускным распредвалом, новыми выпускными клапанами и седлами, поршнями под степень сжатия 9.3, более мощным ТНВД, более производительными топливными форсунками высокого давления и мощными маслофорсунками. Для этих движков применяют большой интеркулер и увеличенную турбину IHI IS38, которая надувает до 1.2 бар.
Наиболее популярная модель CJXC имеет 300 л.с. при 5500-6200 об/мин, крутящий момент 380 Нм при 1800-5500 об/мин. Есть версии на 265 л.с. (CJXE), 280 л.с. (CJXA и CJXB), 286 л.с. (CJXF), 290 л.с. (CJXH) и на 310 л.с. (CJXG). Все эти моторы отличаются прошивками блока управления.
Audi S1 получил похожий мотор CWZA, но с турбиной IHI IS20 и с давлением наддува 1.4 бар. Он развивает 231 л.с. при 6000 об/мин, крутящий момент 370 Нм при 1600-3000 об/мин.
В Северной Америке Golf 7 R оснащался двигателем CYFB на 292 л.с. при 5400 об/мин, крутящий момент 380 нм при 1800 об/мин.
Там же, в Штатах, имеются VW Jetta GLI и Beetle с двигателями CPLA и CPPA, которые являются аналогами европейских CHH, но под североамериканские экологические стандарты и с маленькой турбиной Garrett MGT1752S. Между собой они отличаются насосом для подачи вторичного воздуха на моторе CPPA и его соответствии стандарту PZEV.

Этот мотор имеет 1.8-литровых собратьев CJE и CJS.

С 2016 года серия 888/3 заменяется на еще более новую ЕА888 3B.

Надежность и проблемы двигателей 2.0 TSI (3-го поколения)

Этот мотор увеличенный 1.8 TSI 3-й генерации, его проблемы такие же, как на 1.8. Здесь также изнашиваются распредвалы, растягивается цепь ГРМ, ломается термостат и прочее. Вот тут мы рассказали главное о надежности CHHB, CNCD, CHHA и прочих gen 3.

Сравнение двигателей TDI и TSI

На автомобили Toaureg в разных комплектациях устанавливают дизели TDI и бензиновые агрегаты TSI. Какую комплектацию выбрать? Сравним их плюсы и минусы.

Достоинства и недостатки TDI

Основным преимуществом TDI двигателя является невероятно высокий КПД, составляющий 45%. На текущий момент это наивысший показатель, достигаемый автомобильными дизелями. В пользу этого двигателя говорят и экологические характеристики – содержание продуктов горения в выхлопе удалось сократить до минимума. К тому же это очень малошумный агрегат, особенно по сравнению с установками равной мощности.

Что касается недостатков, то они характерны для всех дизелей. По показателю мощности на литр они традиционно проигрывают бензиновым моторам, при этом отличаются относительно большим весом и габаритами. Кроме того, уровень шума более высок, чем у TSI, хотя стоит заметить, что это отличие невелико.

Достоинства и недостатки TSI

Классический бензиновый мотор с двойным турбинным наддувом TSI обладает повышенной мощностью по сравнению со стандартными моделями, причём разница достигает 10-15%. Конструкция позволяет избегать провалов по мощности, а благодаря двойной компрессии достигается максимальная эффективность сжигания топлива.

К недостаткам TSI относят, прежде всего, чрезвычайно сложную конструкцию двойной системы компрессии. Помимо повышенной стоимости самого двигателя, это удорожает его ремонт и обслуживание.

Выбирая между TDI и TSI, вы фактически отдаёте предпочтение либо тихой и лёгкой бензиновой машине, либо тяжёлому и мощному дизелю. Показатели мощности и расхода топлива у них примерно равны, а следовательно, выбор той или иной модификации Toaureg – не более чем личные предпочтения.

Какой расход топлива у двигателей 2.0 TSI?

Расход топлива очень сильно зависит от того, на какую машину ставили силовой агрегат. Но и от поколения также расход может сильно меняться. К примеру, старшие моторы первого поколения, которые ставили на Tiguan, кушали в городском цикле около 13-14 литров топлива, на трассе расход падал до 7.7 литров на сотню. И это данные для механической коробки передач.

Во втором поколении данных двигателей Джетта с роботом и 2-литровым мотором TSI могла потреблять не более 11 литров в городском цикле на 100 км, а по трассе и вовсе радовала расходом в 5.9 литра на 100 км (конечно, речь идет о заявленном, а не о реальном расходе, но все же).

В третьей генерации произошла какая-то магия, и Golf 7 с данным двигателем и роботом стал потреблять до 8.1 литра в городе и не более 6.4 литра по трассе на 100 км, по заявлению производителя. Правда, и ресурс этих моторов значительно снизился.

В нынешней генерации (3b) мотор 2.0 TSI ставят, к примеру, на Туарег, и на этой машине с автоматом потребление топлива в городе заявляется на уровне 9.9 литра на сотню, а по трассе машина может ехать, потребляя 7.1 литра на 100 км, что вообще не вяжется никак с параметрами элитного кроссовера.

Как видите, вопросу расхода топлива компания уделяет довольного много внимания. И если вы хотите экономичное авто, то одним из лучших вариантов выбора будет 2-литровый турбированный двигатель от Volkswagen, который дает прекрасную динамику и расходует просто невероятно мало топлива. Но не спешите с выводами, не все так хорошо.

Самый популярный двигатель из TSI

Самым распространенным и полюбившимся владельцам автомобилей является двигатель TSI с объемом 1,4 литров. Агрегат 1,4 TSi 7 лет подряд становился победителем конкурса лучший двигатель по всем характеристикам.

TSI моторы по уровню выбросов СО2 сгоревшей топливно-воздушной смеси считаются самыми экологичными в мире. Кроме таких высоких показателей по самым малым выбросам вредных выхлопных газов, устройство двигателя обеспечивает оптимальное смешение воздуха и топлива для эффективной работы. И, один из самых важных показателей надежности — двигатель TSI имеет высокий ресурс.

Ресурс ТСИ моторов при своевременной замене моторного масла, расходников и использовании высококачественного топлива от 300 000 км пробега.

Сравнительные технические характеристики и основные достоинства

Описывать технические характеристики весьма широкой линейки всех двигателей TSI от Volkswagen не имеет смысла. Эту информацию легко найти на сайте производителя. Отметим только, что поставляемые на российский рынок модели автомобилей, чаще всего оснащены моторами TSI с рабочим объемом от 1,4 до 2,0 литров, мощностью от 125 до 220 лс и крутящим моментом от 200 до 350 Нм.

Для сравнения! Современный атмосферный двигатель MPI (с распределенным впрыском) от Volkswagen с рабочим объемом 1,6 литра обладает мощностью в 110 лс и крутящим моментом 155 Нм (в диапазоне 3800÷4000 об/мин). Вполне достойные показатели для большинства выпускаемых концерном малолитражек. А вот из меньшего по объему TSI (1,4 литра) немцам удалось выжать аж 150 «лошадок» с крутящим моментом 250 Нм (в диапазоне 1500÷3500 об/мин)! Причем в городском цикле Jetta с «атмосферником» потребляет 8,2 литров бензина на 100 км пробега, а c TSI всего 7,2 литра. То есть MPI, имея на 14% больший объем, проигрывает турбированному мотору с непосредственным впрыском: по мощности (на 36%), по крутящему моменту (на 62%) и по расходу бензина (на 14 %).

Зачем это нужно производителю

Как мы в свое время объясняли, моторное производство – предприятие дорогостоящее и хлопотное, но для компаний, которые желают играть на российском рынке заметную роль, этот шаг неизбежен. Сначала он был вызван необходимостью углубить локализацию производства, но теперь это одно из условий при заключении СПИКов – специальных инвестиционных контрактов, которые автопроизводители заключают с российским правительством.

В деталях условия для каждой компании могут различаться, но основной подход со стороны государства таков: чтобы получить право на льготы, необходимо не просто собирать много автомобилей, а инвестировать в производство сложных агрегатов – двигателей и коробок передач, причем отдавать предпочтение современным технологиям, использовать не импортные, а российские комплектующие. И, разумеется, открывать новые рабочие места.

Бонус – возможность удерживать цены при ослаблении национальной валюты. Локализация агрегатов стоимость автомобиля для покупателей не уменьшит, но она хотя бы не будет меняться резко вслед за скачками курсов. И это уже в интересах самих конечных потребителей, то есть нас с сами.

Второе поколение EA211 и EA888 GEN.3

C 2013 года линейка моторов TSI обновилась, были переработаны многие узлы которые считались до этого не прочными. Так основной «ахиллесовой пятой» была цепь ГРМ.

Ходила она не долго, особенно в вариациях 1,2 — 1,4, просто растягивалась и рвалась при пробеге в 50 — 70000 км (от высокой нагрузки и большого крутящего момента). Сейчас ее убрали и поставили ремень ГРМ, ходит они не намного дольше, но его легче менять и легче сменить, разница в эксплуатации примерно в три раза. У 1,8-2,0 цепной механизм значительно усилили, прочность увеличилась в два раза.

Также была переработана система прогрева мотора, предшественник (EA111 и EA888 GEN.2) грелись очень долго. Сейчас проблема почти решена. Произошли усовершенствования и турбины

Однако «масложор» остался, расход масла может доходить до 5 литров на 10000 км, поэтому важно следить за уровнем

Изменений очень много, описать их все нужно несколько статей, хотя часть я рассказал в видео внизу, так что если есть желания смотрите.

Стоимость

Не значительно больше обыкновенного агрегата внутреннего сгорания. Версия автомобиля с 1,4 литра (140 л.с) будет стоить примерно на 1000 $ дороже, обычной версии с 1,6 литра (110 л.с.). Но качество и экономичность езды будет на порядок выше. Что сказать в заключении — немцы стараются. Теерь надеюсь стало понятно, что такое эта аббревиатура

А сейчас вы сможете посмотреть видео, плюсах и минусах — двигателя TSI, и вообще стоит ли его покупать?

Каким образом работает двойной турбонаддув?

Для понимания принципа действия двойного турбонаддува стоит рассмотреть, как формируется воздушно-топливная смесь на разных оборотах:

• до 2 400 об/мин работает исключительно механический компрессор, а турбокомпрессор простаивает, поскольку нет необходимости в дополнительной мощности и недостаточно давления выхлопных газов;
• от 2 400 до 3 500 об/мин для нагнетания воздуха подключается турбокомпрессор, но только если электроника регистрирует очень динамичное увеличение потребности в мощности, к примеру, при резком старте с места;
• от 3 500 об/мин и выше заслонка турбокомпрессора полностью открыта и он один работает на нагнетание воздуха.

В результате такого комплексного подхода становится возможным тонкое изменение мощности двигателя в большом диапазоне оборотов. Практически отсутствует «турбояма», которая характерна для силовых агрегатов с классической турбиной. В механическом нагнетателе используется редуктор, благодаря которому скорость вращения компрессора достигает 17 500 об/мин для наиболее эффективного давления в системе подачи воздуха.

Обслуживание

Турбированный двигатель намного капризнее в эксплуатации, чем атмосферный. Однако продлить срок службы двигателя можно, соблюдая набор несложных правил:

• • Следите за качеством бензина;
  • Регулярно проверяйте расход и уровень масла, с собой возите дополнительный пузырек масла, чтобы не попасть в неприятности на дороге. Масло рекомендуется менять раз в 8-10 тысяч километров;
  • Замена свечей зажигания каждые 30 000 км;
  • Не забывать загонять автомобиль на регулярное техническое обслуживание;
  • После длительной поездки не спешите глушить двигатель, погоняйте его на холостых 1 минуту;
  • Замена цепи ГРМ после 100-120 тысяч пробега.

Нет гарантий, что соблюдение этих принципов избавит от поломок мотора – это распространенная проблема высокотехнологичных двигателей, однако повысить вероятность долголетия в ваших силах. При удачном стечении обстоятельств ресурс двигателя вполне может составить более 300 тысяч километров.

Двигатели TSI в России

Автомобили, оснащаемые моторами этой серии, выпускаются достаточно давно. Разумеется, немалое их количество осело и в нашей стране, и за эти годы их владельцы исколесили немалое количество километров, чтобы составить собственное мнение об уровне надёжности и удобству обслуживания этих двигателей.

Если проанализировать их высказывания на специализированных форумах, вырисовывается следующая картина:

силовые агрегаты TSI очень хорошо проявили себя в городских условиях, когда без возможности интенсивного разгона вы будете постоянно ощущать немалый дискомфорт;
впрочем, и движение по загородным трассам оказалось вполне приемлемым, особенно во время преодоления затяжных подъёмов и при форсированном обгоне;
а вот поездки на относительно небольшие дистанции для таких моторов нежелательны, особенно зимой, поскольку турбированные двигатели требуют длительного прогрева, так что при частых остановках приходится тратить немало времени впустую;
большинство автовладельцев утверждает, что для северных регионов страны автомобили с такими силовыми агрегатами приобретать нежелательно по вышеописанной причине;
столь же единодушно они отзываются о необходимости использовать только качественные расходники – масло, фильтра, топливо. Замену ММ желательно производить в наших условиях каждые 5000-7000 километров;
при появлении посторонних шумов в районе двигателя следует как можно быстрее обратиться в автосервис – несвоевременное выявление неисправностей грозит существенными финансовыми тратами

Наиболее негативный исход – необходимость полной замены мотора;
если вы планируете приобрести б/у автомобиль с двигателем TSI – не поленитесь изучить сервисную историю машины, обращая пристальное внимание на регулярность замены масла. Если оно менялось с увеличенным интервалом (более 40000 км.), то от такой покупки лучше отказаться.

В целом впечатления от этой линейки моторов можно охарактеризовать как положительные, но при условии бережной эксплуатации и своевременном проведении ТО. Впрочем, эти рекомендации применимы к абсолютно всем автомобилям.

Принцип работы двигателей TSI и их основные отличия

Моторы TSI в значительной степени отличаются от своих предшественников (атмосферных и турбированных агрегатов) следующими показателями:

• наличие двух компрессоров;
• усовершенствованная система охлаждения;
• изменен впрыск топлива;
• облегчен блок двигателя;
• увеличена мощность.

На низких оборотах  турбокомпрессор и механический нагнетатель работают вместе. При подъеме оборотов свыше 1700 об./мин, механический нагнетатель подключается лишь в моменты резких ускорений, а дальнейшее развитие происходит с помощью одного только турбокомпрессора. Комбинированное применение двух устройств обеспечивает отличный подхват и номинальный крутящий момент в широком диапазоне оборотов, отлаженную и стабильную работу агрегата.

Видео — принцип работы двигателя TSI от Volkswagen:

В отличие от обычных «турбо» вариантов, в двигателях TSI появилось понятие «охлаждение жидкостью». Патрубки системы охлаждения проходят через интеркулер, благодаря чему в цилиндрах нагнетается основной воздух. Показатель давления становится выше, в результате чего происходит равномерное заполнение камеры сгорания горючей смесью и увеличение динамики.

Топливо в цилиндры TSI двигателей подается «напрямую» (обходя топливную рейку), где подвергается послойному смешиванию с воздухом. Сгорание при этом происходит с высокой эффективностью. Такая система впрыска позволила увеличить мощность и снизить расход топлива.

Новый двигатель облегчен почти на 14 кг. Этого удалось достичь, используя новую конструкцию размещения блока и головки. Меньше своих предшественников весят также распределительные валы и некоторые другие детали.

На порядок выше и производительность моторов этой серии. К примеру, мощность агрегата объемом 1,2 л составляет 102 л.с., в то время как у обычного турбированного мотора идентичного объема этот показатель составляет всего 90 л.с.

1.4 TSI с турбонаддувом

Отличие от модификаций с двумя нагнетателями:

• нет компрессора;
• измененная система охлаждения воздуха наддува.

Система впуска

Включает турбонагнетатель, дроссельную заслонку, датчики давления и температуры. Проходит от воздушного фильтра до клапанов впуска через впускной коллектор. Для охлаждения наддувочного воздуха используется интеркулер, по которому циркулирует охлаждающая жидкость при помощи циркуляционного насоса.

Головка блока цилиндров

Отличий от двигателя с двойным наддувом нет, только отсутствуют переключающие заслонки на впуске. Подшипники распредвала уменьшены в диаметре, сам корпус также стал чуть меньше. Стенки поршней максимально тонкие.

Турбонагнетатель

Ввиду того, что мощность ограничивается 122 л.с, нет необходимости в механическом компрессоре, а весь наддув происходит только за счет турбонагнетателя. Большой крутящий момент достигается при малой частоте вращения двигателя. Модуль турбонагнетателя соединен с выпускным коллектором – это характерная черта всех двигателей TSI. Модуль подключен к охлаждающему и масляному контурам.

График зависимости крутящего момента и мощности от оборотов на двигателе 90 кВт

Модуль турбонагнетателя отработавших газов имеет уменьшенную геометрию деталей (колеса турбины и компрессора).

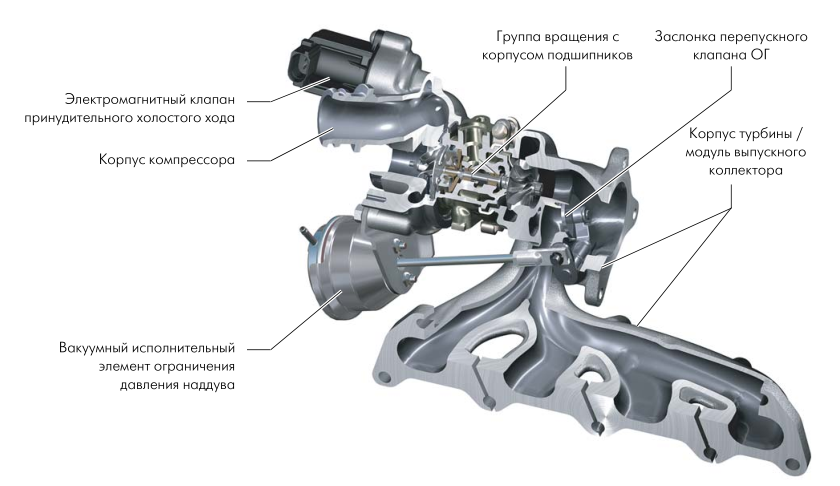

Устройство турбонагнетателя отработавших газов

Наддув регулируется при помощи двух датчиков – давления и температуры, максимальное давление – 1,8 бар.

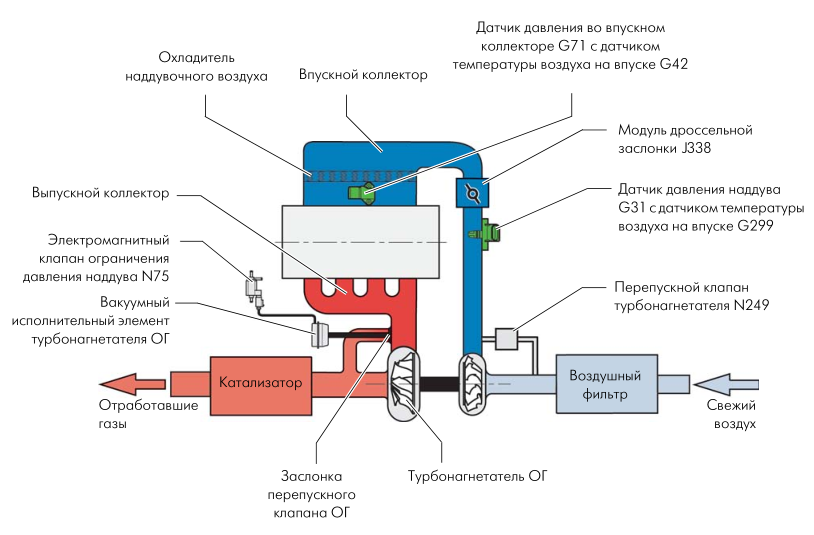

Схема наддува турбонагнетателем

Распределительный вал

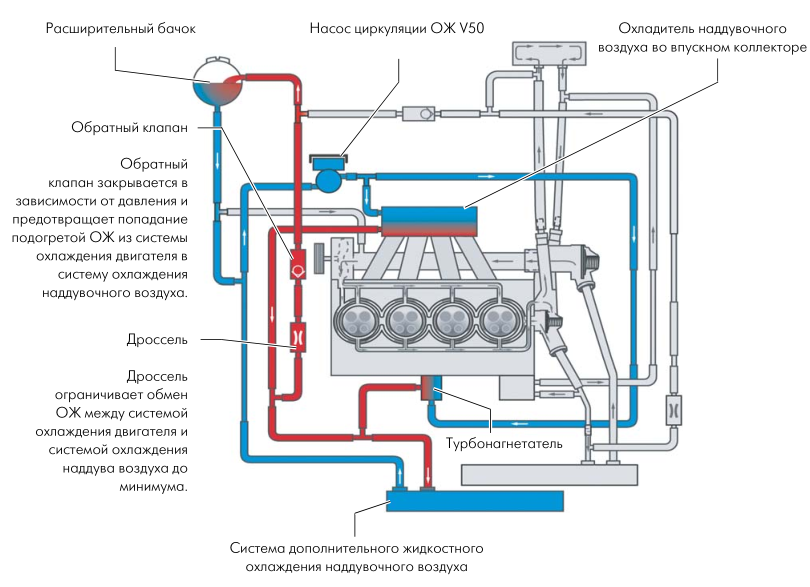

Система охлаждения

Помимо классической системы охлаждения двигателя версия данного двигателя содержит также систему охлаждения воздуха наддува. Они имеют общие точки, таким образом в конструкции всего один расширительный бачок.

Охлаждение двигателя двухконтурное с одноступенчатым термостатом.

В состав охлаждения наддувочного воздуха входят интеркулер, рециркуляционный насос охлаждающей жидкости V50.

Топливная система

Контур низкого давления не изменился по сравнению с другими TSI движками, все реализовано с концепцией уменьшения расхода топлива – подается то количество бензина, которое необходимо на текущий момент.

В ТНВД включен предохранительный клапан, защищающий от утечки топливопровод, идущий от контура низкого давления к топливной рампе. Для повышения эффективности пуска холодного двигателя при неработающем моторе бензин поступает в топливную рампу, при этом давление не регулируется из-за закрытого клапана давления топлива.

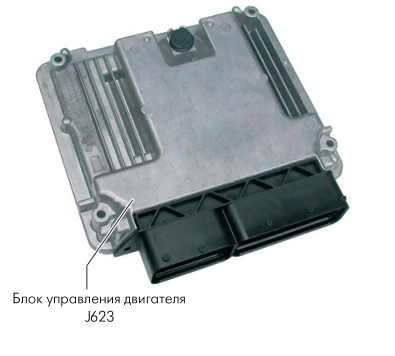

ЭСУД

Bosch Motronic 17 поколения был доработан, чтобы удовлетворять требованиям системы. Установлен процессор повышенной мощности, выполнена настройка для работы с двумя лямбда-датчиками и режимом пуска двигателя с послойным образованием топливно-воздушной смеси.

Как устроен мотор системы FSI

Силовые установки с технологией FSI сегодня устанавливаются практически во всех транспортных средствах крупных автоконцернов. Это высокоэффективная система значительно увеличивает возможности обычного двигателя. В своем классе данные моторы имеют лучшую динамику разгона. Одно из ее основных достоинств – экономия топлива до 25%. Объем таких моторов колеблется в промежутке 1.4-5.2 литра.

Топливная система FSI в этом агрегате сконструирована аналогично дизельным двигателям: топливный насос мощно нагнетает топливо в рампу. Впрыск топлива, управляемый системой электромагнитных клапанов, осуществляется при помощи форсунок. Открытие каждой из форсунок осуществляется после подачи сигнала центральным блоком управления. Фаза функционирования при этом зависит от двух условий: от оборотов и нагрузки двигателя.

Также мотор с FSI отличается от обычного агрегата следующим:

• Кислород поступает в агрегат через заслонку, контролирующую подачу топлива. Смесь превращается в однотипную, при этом топливо практически сразу сгорает.
• FSI гораздо выше по показателям разгона, экономичности, экологичности.
• В форсунках предусмотрено шесть отверстий, через которые равномерно распыляется топливная смесь.

Кроме этого, распредвал в двигателях с FSI поворачивается на 41°, обеспечивая лучшую тягу во время движения на 1 и 2 скоростях. Отработанные выхлопные газы проходят через систему, что существенно снижает выброс вредных веществ.

По мнению специалистов и пользователей, силовые установки, функционирующие с технологией FSI, более усовершенствованные и рекомендуются для эксплуатации.

Их отличает среди прочих моторов следующее:

• Увеличение мощности.
• Улучшение динамики.
• Уменьшение расхода топлива.
• Уменьшение выбросов выхлопных газов в атмосферу.

Также позитивной стороной двигателя FSI является наличие 2-хконтурного впрыска горючего. Процесс происходит следующим образом: с первого контура топливо поступает под высоким давлением, со второго – под низким.

Неисправности

Несмотря на высокую надежность, двигатели TSI несвободны от неисправностей, характерных для всех моторов этого типа.

НЕИСПРАВНОСТИ	ПРИЧИНЫ

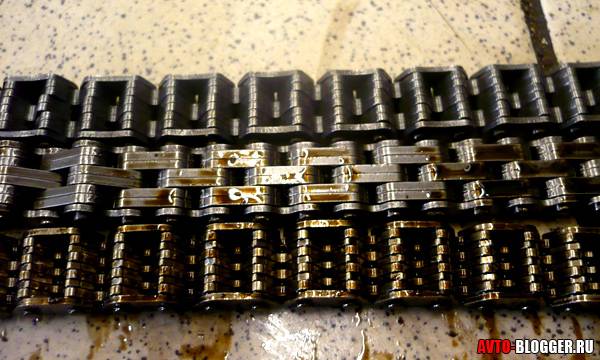

Растяжение цепи привода газораспределительного механизма.	Может проявиться уже после 40 – 60 тыс. км. пробега. Характерный симптом – шелестящие щелчки в районе головки блока цилиндров.
Непрогретый мотор TSI «троит» и вибрирует.	Характерный дефект всех двигателей TSI. На прогретом двигателе дефект пропадает.
Автомобиль отказывается двигаться.	Неисправны клапан управления турбиной или перепускной клапан турбокомпрессора.

• Существует еще одно неудобство, которое может доставить двигатель TSI – его долгое прогревание на холостом ходу в холодное время года.
• Кроме того, во время движения автомобиля силовой агрегат TSI долго входит в рабочий тепловой режим. Избавиться от этой неприятности можно, если установить под капот автономный предпусковой подогреватель.

Тюнинг

Двигатели семейства TSI отличаются широкими возможностями для несложного тюнинга.

1. Самый простой вариант – чип-тюнинг Stage 1. С его помощью увеличивают мощность 120-сильного агрегата до 150 л. с.
2. На более мощных моторах (Twincharger) с помощью той же прошивки можно получить мощность до 200 л. с.
3. А если выполнить стандартный чип-тюнинг Stage 2, добавить безкатализаторную выхлопную систему, холодный впуск или интеркулер – то можно получить мощность и 250 л. с.

Дальнейшее повышение мощностных характеристик двигателей TSI существенно снижает их надежность и моторесурс.

Автор статьи – Юрий Гордон

Надежность, проблемы и ремонт двигателя 1.4 TSI Фольксваген-Ауди ЕА111

Серия малообъемных турбомоторов ЕА111 (1.2 TSI, 1.4 TSI) получила широкое распространение в 2005 году, благодаря популярному Гольфу 5 и седану Джетта. Основным и поначалу единственным двигателем являлся 1.4 TSI в различных его модификациях, который был призван заменить атмосферные 2.0 литровые четверки и 1.6 FSI.
В основе силового агрегата лежит чугунный блок цилиндров, накрытый алюминиевой 16 клапанной головкой с двумя распределительными валами, с гидрокомпенсаторами, с фазовращателем на впускном валу и с непосредственным впрыском. В приводе ГРМ используется цепь со сроком службы расчитанным на весь период эксплуатации мотора, однако в действительности замена цепи грм требуется через 50-100 тыс. км. Перейдем к самому главному, а самое главное в двигателях TSI это, конечно же, наддув. Слабые версии оснащены обычным турбокомпрессором TD025, более мощные 1.4 TSI Twincharger и работают по схеме компрессор Eaton TVS + турбонаддув KKK K03, что практически исключает эффект турбоямы и обеспечивает существенно больше мощности.

Несмотря на всю технологичность и продвинутость серии ЕА111 (мотор 1.4 TSI неоднократный победитель конкурса «Двигатель года»), в 2015 году ее заменили на еще более совершенную серию ЕА211 с новым, серьезно измененным, 1.4 TSI движком.

Модификации двигателя 1.4 TSI

1. BLG (2005 — 2009) — двигатель с компрессором и турбонаддувом, которые дуют 1.35 бар и мотор развивает 170 л.с. на 98 бензине. Двигатель оснащается воздушным интеркулером, соответствует экологическому стандарту Евро-4, а управляет всем ЭБУ Bosch Motronic MED 9.5.10.
2. BMY (2006 — 2010) — аналог BLG, где буст снизили до 0.8 бар, и мощность упала до 140 л.с. Здесь можно обходиться 95-м бензином.
3. BWK (2007 — 2008) — версия для Tiguan на 150 л.с.
4. CAXA (2007 — 2015) — двигатель 1.4 TSI 122 л.с. Он во всех компонентах попроще, чем компрессорный с турбиной. Турбина на CAXA это Mitsubishi TD025 (которая поменьше, чем у Twincharger) с максимальным давлением до 0.8 бар, которая быстро выходит на буст и позволяет отказаться от компрессора. Кроме того, здесь установлены измененные поршни, впускной коллектор без заслонок и с жидкостным интеркулером, головка с более плоскими впускными каналами, измененные распредвалы, более простые выпускные клапаны, переработанные форсунки, ЭБУ Bosch Motronic MED 17.5.20. Мотор отвечает нормам Евро-4.5. CAXC (2007 — 2015) — аналог САХА, но программно мощность увеличена до 125 л.с.
6. CFBA — двигатель для китайского рынка, по совместительству это самая мощная версия с одной турбиной — мощность 134 л.с.
7. CAVA (2008 — 2014) — аналог BWK под Евро-5.
8. CAVB (2008 — 2015) — аналог BLG для Евро-5.
8. CAVC (2008 — 2015) — двигатель BMY для стандарта Евро-5.
9. CAVD (2008 — 2015) — мотор CAVC с прошивкой на 160 л.с. Давление наддува 1.2 бара.
10. CAVE (2009 — 2012) — двигатель с прошивкой на 180 л.с. для Polo GTI, Fabia RS и Ibiza Cupra. Давление наддува 1.5 бар.
11. CAVF (2009 — 2013) — версия для Ibiza FR на 150 л.с.
12. CAVG (2010 — 2011) — топовый вариант среди всех 1.4 TSI на 185 л.с. Стоит на Audi A1
12. CDGA (2009 — 2014) — версия для работы на газу, мощность 150 л.с.
13. CTHA (2012 -2015) — аналог CAVA с другими поршнями, цепью и натяжителем. Экологический класс остался Евро-5.
14. CTHB (2012 — 2015) — аналог CTHA мощностью 170 л.с.
15. CTHC (2012 — 2015) — тот же CTHA, но прошит под 140 л.с.
16. CTHD (2010 — 2015) — двигатель с прошивкой на 160 л.с.
17. CTHE (2010 — 2014) — одна из самых мощных версий на 180 л.с.
18. CTHF (2011 — 2015) — мотор для Ibiza FR на 150 л.с.
19. CTHG (2011 — 2015) — двигатель, заменивший CAVG, мощность такая же — 185 л.с.

Проблемы и недостатки двигателей 1.4 TSI

1. Растяжение цепи ГРМ, проблемы с натяжителем. Самый распространенный недостаток 1.4 TSI, появляющийся при пробегах от 40-100 тыс. км. Треск в двигателе его типичный симптом, при появлении подобного звукового сопровождения, стоит ехать на замену цепи ГРМ. Во избежание повторения, не стоит оставлять автомобиль на уклоне на передаче.
2. Не едет. В данном случае проблема, скорей всего, кроется в перепускном клапане турбокомпрессора или клапане управления турбиной, проверяйте и все наладится.
3. Троит, вибрация на холодную. Особенность работы двигателей 1.4 TSI, после прогрева данные симптомы уходят.
Кроме того моторы VW-Audi TSI долго прогреваются и любят понемногу есть качественное масло, но проблема не столь критична. При своевременном обслуживании, использовании качественного бензина, спокойной эксплуатации и нормальном отношении к турбине (после движения дать поработать 1-2 минуты), мотор отъездит довольно долго, ресурс двигателя Volkswagen 1.4 TSI составляет более 200000 км.

Что в итоге

1. Если оглянуться назад, то в 2000 году FSI с рабочим объемом 1.4 литра занял в своем классе почетное место лучшего агрегата.  Через 6 лет новая версия 2.0 FSI снова получила высокую оценку благодаря выдающейся разгонной динамике, хорошему подхвату на любых оборотах, сниженному выбросу вредных веществ в составе выхлопных газов и топливную экономичность.
2. Однако затем этот двигатель стал активно вытесняться другими аналогами и разработками. Более того, сегодня FSI является такой версией силового агрегата, от которой фактически отказался сам производитель. Причины для этого очевидны, так как мотор атмосферный, при этом имеет сложную конструкцию, требователен к качеству топлива и достаточно дорогой в ремонте.
3. С учетом вышесказанного становится понятно, почему на своих бюджетных моделях авто VAG теперь устанавливает более простые и дешевые MPI, а на основе технологичного FSI производитель построил целую линейку более новых и производительных моторов с турбонаддувом TSI (TFSI).

Напоследок добавим, что при этом FSI никак нельзя считать неудачным или проблемным. Большое количество свойственных ему неполадок  и сбоев не менее часто встречается и  на других двигателях, схожих по особенностям конструкции и характеристикам.

Как показывает практика, при должном уходе, своевременном обслуживании и поддержании нормальной работоспособности всех элементов такой двигатель легко перешагивает среднюю отметку в 200-250 тыс. км. без каких-либо серьезных ремонтов, радует владельцев стабильной работой, уверенным разгоном и топливной экономичностью.
