Устанавливаем на ВАЗ-2110 термостат от Гранты – зачем вообще?

Различия системы охлаждения

Перед тем как осуществить замену термостата, необходимо знать разницу, между системой охлаждения Гранты и ВАЗ-2110. Именно по причине большой разницы, владельцы испытывают трудности при эксплуатации штатного терморегулятора ВАЗ-2110.

ВАЗ-2110

На 2110 частой проблемой является подтекание охлаждающей жидкости через соединения патрубков. Причина заключается в избыточном давлении антифриза при работе двигателя на различных режимах.

Производители спроектировали систему прогрева на малом круге без учета радиатора отопителя. Его соединили в систему параллельно, через патрубок водяного насоса. Для обеспечения нужного давления применили сужение части байпасного канала перед перепускным клапаном.

Во время прогрева силового агрегата, антифриз движется по магистралям охлаждения двигателя через насос, и только потом в радиатор отопления салона. Термостат при помощи перепускного клапана регулирует подачу жидкости в «печку». Этот клапан открывается по мере увеличения температуры и при повышении оборотов двигателя, так как давление в системе начинает расти.

Таким образом, система с параллельным подключением отопления салона термостата ВАЗ-2110 не является эффективной. Ее минусы в следующем:

  1. Долгий процесс прогрева салона.
  2. Зависимость прогрева от оборотов двигателя.
  3. Уязвимость сочленений перед высоким давлением антифриза.
  4. Закипание тосола в расширительном баке или в радиаторе. Закипание происходит не от перегрева, а от разницы давления, после открытия циркуляции на большой круг.

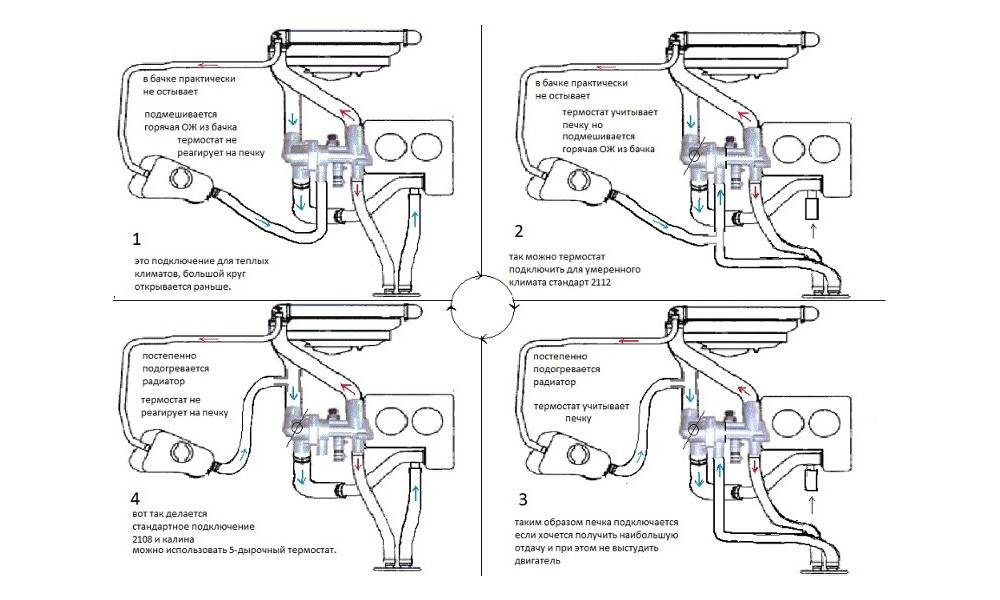

Даже замена термостатов с пятью и шестью отводами для разделения циркуляции не помогает устранить главную проблему — плохое отопление. Сужение байпасного канала, которое было сделано для увеличения скорости циркуляции в радиаторе отопления, повлияло на изменение давления на различных скоростях движения.

Автомобили ВАЗ-2110 с 16 клапанным силовым агрегатом оснащали радиатором отопления с большим внутренним объемом, чем, например, у моделей 2109. Это тоже весомая причина, так как нестабильное давление и параллельное подключение не помогло уровнять температуру салона и мотора.

Лада Гранта

Тут вся система намного эффективнее. Во время прогрева, антифриз заполняет силовой агрегат и радиатор отопления равномерно. Это происходит по причине последовательного соединения радиатора отопления в систему первичного прогрева. Теперь отсутствует разность давлений, водяной насос не влияет на количество антифриза в радиаторе «печки». Двигать и салон прогреваются одинаково равномерно. Не стала проблемой и конструкция радиатора. Антифриз полностью заполняет весь объем, без создания воздушных пробок и закипания.

Преимущества последовательного подключения:

  1. Салон автомобиля начинает получать теплый воздух после достижения температурного порога 55–60 градусов.
  2. Нет проблем с разгерметизацией соединений.
  3. Отсутствует перегрев на холостых оборотах (в этом помогает дополнительный вентилятор).
  4. Силовой агрегат прогревается намного быстрее.
  5. В зависимости от используемого термостата, рабочая температура всегда поддерживается на уровне 80–90 градусов.

Плюсов у системы охлаждения по принципу Лады Гранта больше. Замена поможет быстрее и эффективнее прогревать салон и силовой агрегат в районах с очень низкими температурами в зимнее время. Далее будет описана установка термостата от Гранты на ВАЗ-2110.

Какими двигателями комплектуется ВАЗ 2110?

Автомобиль ВАЗ-2110 выпускается с 1996 года. При этом силовая часть постепенно подвергалась изменениям:

  • 21100 — базовая модель 1996-2000 года выпуска. На авто устанавливался мотор с 8-ю клапанами и объемом 1,5 литра (мощность 69 л.с.);
  • 21101 — модель, выпускающаяся с 2004 года. Двигатель — инжекторный, 1,6 литра, 8 клапанов;
  • 21102 — 8-клапанный мотор, 1,5 литра, инжектор;
  • 21103 — 16-клапанный агрегат, 1,5 литра, инжектор.
  • 21103 М — 16-клапанный двигатель, 1,5 литра, инжектор (выпускалась с 2002 года);
  • 21104 — 16-клапанный мотор, 1,6 литра, инжектор;
  • 21104М -16-клапанный двигатель, 1,6 литра, выпуск с 2004 года;
  • 21106 GTI — 16-клапанный мотор, 2,0 литра, 150 л.с.;
  • 2110 «Премьер» — 16-клапанный силовой агрегат, объем -1,5 литра;
  • 2110 «Консул» — лимузин, объем — 1,5-литра;
  • 2110-91 — роторно-поршневой двигатель, 1,3 литра.

Замена

Перед тем как начать замену термостата, необходимо приобрести нужные расходные материалы. Для работы понадобится:

  1. Терморегулятор от Лада Гранта. В комплекте должна быть прокладка. Модели с пластиковым корпусом не подойдут для замены.
  2. Патрубок для соединения с нижней «ванной» радиатора, также от Гранты.
  3. Стальные шпильки «М8», длинной не менее 9 см. При возможности, лучше приобрести крепления из нержавеющей стали.
  4. Стальная шайба. Необходима для установки под температурный датчик.
  5. Соединительные хомуты.
  6. Металлический тройник.
  7. Герметизирующее средства на основе силикона с температурным порогом не менее 300 градусов.

Далее пошаговый процесс замены термостата от Гранты.

Дать силовому агрегату остыть.
Слить часть антифриза в емкость.
Со штатного терморегулятора демонтировать все дренажные патрубки. Места соединений патрубков стоит проверить на трещины. Внутри патрубки нужно очистить от грязи и окислений.

Выкрутить крепежные шпильки. Перед демонтажем необходимо очистить место, где шпилька входит в блок. Алюминий часто окисляет металл. Шпилька может сломаться при выкручивании.
Посадочное место очистить от старой прокладки и герметика. Чистить лучше деревянной рейкой, чтобы не деформировать место стыка.
Вкрутить заготовленные шпильки

Очень важно смазать резьбу солидолом. Так крепеж не окислится в контакте с алюминием

Установить прокладку на место. Заводская прокладка не нуждается в смазывании герметизирующим средством.
Установить на место новый регулятор циркуляции.

Установить патрубок от нижней «ванны» радиатора к дренажу двигателя.
Патрубок от дроссельной заслонки заглушить. Для этого используются два стальных хомута и болт «М10».
Провести монтаж всех патрубков. При монтаже патрубок отопления укоротить на 5 сантиметров и закрепить. Необрезанный шланг будет выпирать, его будет сложно установить, а после закрепить.
Сливы с системы отопления и расширительного бака соединить через тройник.

Установить на место температурный датчик.
Залить недостающее количество антифриза в систему.
Запустить силовой агрегат.

Очень важно все соединения промазать герметиком. Это предотвратит разгерметизацию, защитит внутреннюю поверхность патрубков и отводов термостата

Для ВАЗ-2110 лучшим выбором станет термостат с температурным порогом срабатывания 92 градуса. Такой регулятор будет эффективнее прогревать салон автомобиля. При установке стоит внимательно выбирать антифриз под подобный термоэлемент.

Замена термостата на ВАЗ-2110 с инжекторным 8-клапанным мотором

Для замены термостаты на 8-клапанном двигателе ВАЗ-2110 (инжектор) действуйте так:

  1. Подготовьте инструмент. Вам потребуется тройник с трубками сечением 1,9 см (для переделки схемы подключения, не обязателен), полуметровый шланг, пуская емкость (подойдет пластиковая бутылка), несколько хомутов на 2,5 см в диаметре (две-три штуки), ключ на «восемь», отвертка, ключ-шестигранник на 5.
  2. Закупите необходимый материал — прокладку для корпуса, герметик на силиконовой основе, термостат, ветошь, антифриз.

  3. Выкручивайте болты, удерживающие оболочку фильтра.

  4. На шлангах патрубка дросселя и вентиляции картера послабляйте зажимы, а после скручивайте болт фиксации тросика газа.
  5. Отделяйте электрический разъем.

  6. Убирайте резиновую подушку из отверстия в кронштейне корпуса, а после демонтируйте воздушный фильтр.

  7. Скручивайте болты на картере сцепления и блоке цилиндров, а далее демонтируйте модуль зажигания. Описанное действие необходимо, чтобы получить доступ к пробке слива ОЖ.

  8. Скручивайте пробку для слива на радиаторе и блоке охладительной системы, после чего сливайте ОЖ.

  9. Послабляйте хомуты на патрубках термостата, демонтируйте устройство и скручивайте датчик контроля температуры. Здесь же снимайте контактный разъем контроллера.
  10. Если конструкция позволяет заменить главный клапан, то с помощью ключа-шестигранника разберите термостат и проведите замену.

  11. Ставьте новое устройство и подключайте патрубки на прежние места. По возможности поменяйте заводкой шланг на более длинный.

    Вытирайте ветошью патрубки и выводы корпуса, поменяйте прокладку между корпусом и мотором и протягивайте хомуты. Доливайте антифриз и проверьте систему на факт отсутствия течи. Через 10-20 километров осмотрите места стыков еще раз.

Самостоятельный тюнинг

Причины перегрева двигателя Калины:

поломка термостата. Чтобы проверить его работоспособность, визуально осматривают патрубки радиатора. Если верхняя часть холодная, а нижняя — теплая, тогда термостат заклинил. В таком случае потребуется установить новое устройство;
забились соты. В этом случае двигатель перегревается весной либо летом. Рекомендуется очистить радиатор (с внешней стороны);
поломка вентилятора. Устройство не запускается из-за высокого нагрева ОЖ. Рекомендуется проверить работоспособность реле и проводки;
воздух в системе. В таком случае открывают расширительный бак. После запуска двигателя периодически нажимают на газ (до достижения красной отметки). Если вентилятор запустился, тогда «подгазовывают», предварительно выключив зажигание. Если поломка не устранена, тогда демонтируют экран силового агрегата. Предварительно поднимают мотор, опускают хомут. Один патрубок демонтируется. Крышка снимается, емкость пробивается. Трубка и крышка устанавливаются на место. Двигатель прогревается, зажигание выключается. Затем демонтируют трубку подогрева

Так как тосол — это токсичное вещество, поэтому его рекомендуется сливать осторожно (соблюдая технику безопасности). Мотор должен быть холодным

Трубка надевается на штуцер, воздух удаляется.

Если греется двигатель, СОД Лада Калина модернизируют. Доработка системы заключается в монтаже термостата с 6 отверстиями. Устройство предназначено для поддержки стабильной температуры жидкости и нормализации работы обогревающих устройств салона. При необходимости устанавливают фильтр ОЖ либо кран печки. Для быстрого прохождения тосола по каналу (с минимальным риском перегрева) устанавливают дополнительную помпу.

Рассматриваемая система подходит для печки С/О и Н/О на ВАЗ 2110. В первом случае потребуется задросселировать из СОД выход. При этом печка будет работать только на больших оборотах. Чтобы из отопительного агрегата поступал горячий воздух, нажимают на педаль «газа». Если уменьшить выход из печки С/О, тогда поднимется давление в ПДУ. Для этого используют дроссельный либо шаровый кран. Прежде чем устанавливать СОД Калины в ВАЗ, рекомендуется проконсультироваться со специалистами.

Если не провести замену вышедшего из строя термостата, то следует ждать проблем в будущем. Процедура замены не является сложной. Выполнив ее с полным соблюдением правильной последовательности, можно быть уверенным в положительном результате. И что самое главное — замена термостата на лада калине своими силами позволит сэкономить много денег.

Как проверить термостат системы охлаждения двигателя

От исправности термостата зависит корректная работа всей системы охлаждения, ведь именно он выполняет основную работу по регулировке температуры охлаждающей жидкости.

Когда двигатель автомобиля прогревается слишком уж резво, при этом практически сразу включается электрический вентилятор, а стрелка датчика температуры охлаждающей жидкости неумолимо приближается к красной зоне, угрожая перегревом двигателя, имеются все основания говорить о нештатной работе системы охлаждения. Очень часто причиной такой неисправности является термостат.

Грешат на термостат водители и в случае, если двигатель медленно прогревается до рабочей температуры, а стрелка датчика температуры стоит как вкопанная в начале шкалы.

Принцип работы термостата

Назначение термостата – блокировать доступ охлаждающей жидкости к радиатору до тех пор, пока ее температура не достигнет определенного значения (от 85 до 950 С). Эта задача в большинстве термостатов реализуется при помощи клапана, ведущего к нижнему патрубку радиатора.

Такой клапан посредством штыря соединен с цилиндром, наполненным техническим воском, температура плавления которого равна 850 С. При нагревании охлаждающей жидкости до указанной температуры до такой же температуры нагревается и воск. Преходя из твердого в жидкое состояние, он значительно расширяется, выталкивая из цилиндра штырь, который открывает клапан.

В результате охлаждающая жидкость начинает циркулировать по большому кругу системы охлаждения, отдавая большую часть тепла через радиатор и охлаждаясь. По мере снижения температуры двигателя воск в цилиндре термостата уменьшается в объеме, закрывая клапан и запуская циркуляцию охлаждающей жидкости по малому кругу системы охлаждения.

Проверка работы термостата на автомобиле

Для проверки термостата двигатель автомобиля необходимо запустить и прогреть до штатной температуры. Через 1-2 минуты после запуска, когда стрелка датчика температуры охлаждающей жидкости еще только начала отклоняться от края шкалы, следует проверить нагрев патрубков, ведущих к радиатору. Нижний патрубок должен оставаться холодным, а верхний – понемногу нагреваться. Умеренно теплым должен быть и патрубок, ведущий к печке салона.

По мере прогревания двигателя, верхний патрубок радиатора должен становиться горячим, а нижний – оставаться холодным. При достижении температуры срабатывания термостата (наносится на его корпус или указывается в паспорте), нижний патрубок радиатора станет теплым, а затем и горячим. Это – свидетельство срабатывания клапана термостата. В теплую или жаркую погоду вслед за ним должен включиться и электровентилятор. Такой порядок работы термостата является штатным.

Если же в процессе прогревания двигателя теплыми становятся одновременно оба патрубка радиатора, это свидетельствует о том, что клапан термостата в силу ряда причин постоянно находится в открытом положении, запуская циркуляцию охлаждающей жидкости по большому кругу системы охлаждения.

Возможен и такой вариант – двигатель прогрелся, включился электрический вентилятор, а нижний патрубок радиатора остается холодным. В этом случае клапан термостата остается постоянно закрытым и не открывается даже при нагревании охлаждающей жидкости, запуская ее циркулировать по малому кругу системы охлаждения.

Оба последних варианта явно свидетельствуют о том, что термостат неисправен и подлежит замене.

Проверка работоспособности демонтированного термостата

Проверить исправность термостата в домашних условиях очень просто. Все, что для этого понадобится – кастрюлька с кипятком. Опустив в кипяток термостат, следует подождать несколько секунд, пока он нагреется. В случае его исправности будет прекрасно видно, как переместился шток и раскрылся клапан термометра.

Точно так же наглядно будет происходить и закрытие клапана в случае охлаждения термостата под струей воды или в кастрюльке с холодной водой.

Если же в результате домашнего тестирования окажется, что клапан не открывается и/или не закрывается, следовательно, термостат – неисправен.

Перегрев двигателя может происходить не только из-за неисправности термостата. В некоторых случаях недостаточная циркуляция охлаждающей жидкости может быть вызвана вызвана выходом из строя водяного насоса (помпы) или «завоздушивания» системы охлаждения вследствие неправильно выполненной замены охлаждающей жидкости.

Технические моменты

Независимо от марки транспортного средства СОД состоит из следующих элементов:

  1. Помпа.
  2. Электрический вентилятор.
  3. Радиатор.
  4. Расширительный бак с пробкой.
  5. Термостат.

На холодном моторе клапан последнего устройства перекрывает патрубок, идущий к радиатору. При этом циркуляция ОЖ наблюдается по малому кругу (без радиатора). На «десятке» в малом круге участвуют радиатор, впускной коллектор, БДК, жидкостная камера. При температуре 87°С наблюдается перемещение термостата. При этом открывается главный патрубок. Жидкость начинает циркулировать по большому кругу. Если температура достигает 102°С, тогда патрубок полностью открывается. Допускается ход клапана в пределах 8 мм.

СОД Приоры и Гранты жидкостная, закрытая и с принудительной циркуляцией. Жидкость поступает к термостату через нанос и специальную рубашку.

Доработка системы охлаждения ваз 2110

Зачем дорабатывать систему охлаждения двигателя Ваз 2110 и делать ее похожей на СОД Лада Калина? В этой статье мы постараемся найти ответ на этот вопрос. Рассмотрим СОД Калины подробнее. Под капотом у нее находится расширительный бачок, откуда по шлангам жидкость уходит на большой круг. Получается, что она не нагревается до отметки 85 градусов по Цельсию.

На радиаторе отопителя мы не наблюдаем пароотводящего шланга, а на основном радиаторе пароотвод начинается после открытия большого круга. В чем же заключается превосходство этой системы по сравнению с охлаждением «десятки»? Во-первых, силовой агрегат нагревается значительно быстрее, а значит и салон прогревается. Во-вторых, давление в новой системе значительно меньше, чем в стандартной системе Ваз 2110, это значит, что расширительный бачок больше взрываться и повреждаться не будет. Нет необходимости часто заливать охлаждающую жидкость.

У системы охлаждения двигателя Калины есть всего лишь один минус, по сравнению с системой Ваз «десятой» модели. Недостаток заключается в частом включении вентилятора без внешнего обдува радиатора. Что потребуется для того, чтобы сделать доработку охлаждающей системы? Для начала нам нужно узнать, какой именно отопитель установлен на машине. А еще нужно вовремя «переобувать» резину, чтобы потом не возникло непредвиденных осложнений. Печка может быть старого или нового образца. Отопитель нового образца имеет большую производительность, в нем есть так называемые «завихрители», а еще размер выхода теплообменников меньше, чем размер их входа. Систему охлаждения двигателя Калины можно установить как на старую, так и на новую печку «десятки». Правда на старом отопителе, в случае установки, придется задросселировать выход, то есть уменьшить ее на 6 мм.

Отопитель, работающий на новой системе, будет отлично функционировать, но только на больших оборотах, то есть во время движения. Если же стоять на месте с заведенным мотором, из воздуховода будет дуть только теплый воздух. В этом случае нужно пару раз нажать на педаль газа и из печки снова пойдет горячий воздух. Оказывается, радиатор системы охлаждения создает своеобразное сопротивление, которое может преодолеть на холостом ходу только стандартная система охлаждения двигателя «десятки».

Как правило, подогрев дроссельного узла в конце концов будет завоздушивать, а через некоторое время печка и вовсе перестанет работать. Какие плюсы от уменьшения размера выхода из печки старого образца? Этим мы затормаживаем движение охлаждающей жидкости в отопителе, соответственно, увеличивается давление в дроссельном узле. Уменьшить диаметр выхода печки можно разными способами, к примеру, слева прикрываем дросселем, а справа — шаровым краном.

В процессе доработки нам потребуются такие материалы, как: Калиновский термостат, два Г-образных патрубка, специальный тройник, заглушка для пароотвода отопителя, заглушка для бачка, хомуты. Все необходимое мы приготовили, пора приступать к доработке системы охлаждения двигателя. В первую очередь меняем пятидырочный термостат от Калины. Бачок переносим на большой круг. Заглушаем пароотвод отопителя, из-за нее затормаживает весь поток, далее закупориваем пароотвод бачка.

Другой вариант доработки — использование шестидырочного термостата. В этом случае полностью скопировать систему Калины не получится, но попробовать можно. Заглушаем шестое отверстие термостата, на выход бачка присоединяем нижний патрубок радиатора, закупориваем пароотвод печки, подбираем оптимальную ширину канала байпаса, выполняем это методом заужения. После окончания доработки систему охлаждения двигателя нужно продуть, то есть удалить оттуда лишний воздух. Далее вытаскиваем патрубок с дроссельного узла, который уходит в обратку. Заливаем в бачок охлаждающую жидкость.

Наблюдаем за штуцерами патрубку дроссельного узла, оттуда должна побежать ОЖ. Если жидкость не поступает, то заводим двигатель и закрываем шланг пальцем. После того, как с патрубка начала течь ОЖ, закольцовываем его, прогреваем машину до рабочей температуры и проверяем работу отопителя на холостом ходу. Если дует горячий воздух, то значит работа выполнена правильно, если же воздух еле теплый, то придется заново вытащить патрубок с дроссельного узла и повторить всю последующую процедуру. В конце проверяем уровень жидкости, при необходимости доливаем ее до нормального уровня.

Подводя итог, отметим, что это далеко не новый метод доработки системы охлаждения двигателя, она зарекомендовала себя с лучшей стороны, вне зависимости от образца отопителя. Так что смысл заниматься этим есть, тем более в последнее время зимы начали быть суровыми и без печки ездить некомфортно.

Как выполняется замена термостата ВАЗ 2110?

Схема выполнения процедуры следующая:

  • демонтируется аккумулятор автомобиля;
  • с расширительного бачка снимается пробка;
  • откручивается сливная пробка, находящаяся в нижней части радиатора;
  • из бачка сливается жидкость, после чего пробку можно закручивать;
  • на патрубках термостата ослабляется затяжка хомутов шлангов;
  • шланги демонтируется (и задний, и передний);
  • отвинчиваются болты (их три штуки), которые крепят крышку термостата, и снимают ее.

Для того чтобы извлечь термостат из крышки, последнюю лучше всего установить в слесарные тиски (на них нужно будет смонтировать губки или мягкие накладки для защиты алюминиевой поверхности от царапин). После этого отжимаем вниз фиксирующую термостат пластину (пружина будет сопротивляться, придется приложить некоторое усилие), поворачиваем ее и выводим из пазов. Теперь интересующее нас устройство легко вынимается. А на его место можно устанавливать новое, действуя в обратном порядке.

Перед тем как выполнять замену интересующего нас элемента, специалисты советуют дать двигателю полностью остыть после эксплуатации. А после того как старый термостат был демонтирован, обязательно следует проверить новое устройство на исправность.

Делается это так:

Как известно, на Ваз 2110 замена термостата инжектора является процедурой важной и ответственной. Термостат выполняет главнейшие функции, связанные с охладительной системой двигателя

На Ваз 2110 инжектор замена термостата может быть спокойно выполнена своими силами.

↑ Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

  • 1–26 – см. Выше
  • 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
  • 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
  • 29 – датчик температуры охлаждающей жидкости в выпускном патрубке
  • 30 – трубки радиатора
  • 31 – сердцевина радиатора

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

↑ Контроль температуры

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, ВАЗ -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

↑ Насос охлаждающей жидкости

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

↑ Термостат

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

↑ Расширительный бачок

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

↑ Радиатор

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.
