Устанавливаем бортовой компьютер ШТАТ Х1-G на Лада Гранта: три способа

Приора настройка бортового компьютера

  • Технические характеристики
  • Органы управления
  • Приборная панель
  • Бортовой компьютер
  • Светотехника
  • Отопитель салона
  • Кондиционер
  • Предохранители
  • Замена ламп
  • Паспортные данные

ЖКИ бортового компьютера расположен на приборной панели и содержит три строки:

  • верхняя строка отображает счетчик общего/суточного пробега;
  • средняя строка отображает функции бортового компьютера, индикация которых осуществляется последовательно, по выбору водителя:
  • нижняя строка отображает пиктограмму выбранного режима.

Для переключения между режимами индикации нижней строки используются клавиши подрулевого переключателя стеклоочистителей: клавиши (позиция 2), расположенные в торце переключателя переключают функции «по кольцу» вперед и назад; клавиша «Reset» (позиция 1), находящаяся снизу переключателя сбрасывает значения в «ноль».

Показания верхней строки (общий/суточный) пробег переключаются кнопкой, расположенной в правой части приборной панели (под датчиком топлива). Если индицируется счетчик суточного пробега, то для его обнуления необходимо нажать и удерживать кнопку в течение 3 секунд.

Порядок установки часов на Ладе-Приоре:

  • Для перехода из режима индикации текущего времени в режим установки необходимо нажать и удерживать более 3 секунд клавишу «Reset», при этом значения часов и минут начнуть мерцать;
  • Установка минут производится путем нажатия клавиши «переключения по кольцу вперед», расположенной на торце подрулевого переключателя стеклоочистителей;
  • Установка часов производится путем нажатия клавиши «переключения по кольцу назад», расположенной на торце подрулевого переключателя стеклоочистителей;
  • При однократном нажатии клавиши значение минут/часов увеличивается на «1», для более быстрого изменения значений необходимо нажать и удерживать клавишу;
  • При установке минут счетчик секунд обнуляется (установка счетчика часов на счетчик секунд не влияет);
  • Для возврата из режима установки в режим индикации необходимо кратковременно нажать на клавишу «Reset» или в режиме установки часов в течение 1 минуты не нажимать ни одну клавишу.

Подробная информация об отображаемых функциях (их диапазонах) бортового компьютера Лады-Приоры:

  • текущее время (час, мин) — 0:00-23:59 (разрешающая способность 1 минута);
  • наружная температура воздуха (°C) — -40°C. +70°C; (разрешающая способность 1°C);
  • время движения (час, мин), определяется как время, в течение которого двигатель работал с момента последнего обнуления — 0:00-99:59 (разрешающая способность 1 минута; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»)
  • средний расход топлива (л/100км) — 0,0-19,9 (разрешающая способность 0,1л/100км; после обнуления первые 500 метров пройденного пути не индицируются);
  • мгновенный расход топлива (л/100км) — 0,0-19,9 (не индицируется, если скорость движения менее 1 км/ч);
  • примерный остаточный запас хода (км) — 999-30 (разрешающая способность 5 км);
  • средняя скорость авто (км/ч) — 0-250 (разрешающая способность 1 км/ч; после обнуления первые 500 метров не индицируются);
  • количество израсходованного топлива (л) — 0-9999 (разрешающая способность 1 л; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»).

В начало страницы Бортовой компьютер автомобиля Приора это: 1) способ получения текущей информации о работе машины и приборов. Например: скорость, обороты двигателя 2) это указание ошибок и напоминание сделать ТО. На Лада Приора есть два вида устройств. Показывают примерно одно и тоже, выполнены поразному: на дорестайлинговой версии Ваз 2170 (Приора) бортовой компьютер вмонтирован в панель приборов, в рестайлинговой вынесен дисплеем справа от приборки. Он может показаться лишним устройством, которое подойдет только для самолета или гоночного автомобиля, но на деле оказывается очень полезным – особенно тогда, когда нужно проанализировать появившиеся признаки неисправности одного из агрегатов автомобиля.

Штатный бортовой компьютер на Приору 1 и 2 может быть базовым, он даёт водителю основную информацию о пробеге автомобиля, температуре и другие показатели. Версия «Люкс» дает больше функциональных возможностей – даже меняет внешний вид дисплея приборной панели — это на Приора 2. Но все равно комп на машину можно поставить самостоятельно, причем не только штатный, но и аналоговый.

Универсальная альтернатива

Разумеется, что, благодаря своим разнообразным местам крепления, бортовые маршрутизаторы Мультитроникс могут составить конкуренцию Штатам. Работая на базе 32-разрядного процессора, мультитрониксы обладают четкостью и быстротой в работе. Если у автолюбителя есть возможность купить такой бортовой компьютер, то автомобиль будет под отличным контролем благодаря таким функциям, как:

  • большое количество протоколов диагностики, в том числе расширенной;
  • перенос и сохранение всей статистики езды на персональный компьютер;
  • голосовое сопровождение;
  • парковочные радары и пр.

Все вышеописанные функции бортовика Штат были добавлены в мультитрониксы. Помимо этого, последние обладают простой настройкой к эксплуатации и удобным пользовательским интерфейсом. Но за счет всего этого и цена будет намного выше, чем у компактного и более приспособленного под Гранту Штата.

Изначально купить бортовые компьютеры на Ладу Гранта можно было только у официального производителя «АвтоВАЗ». Поскольку продажи данного автомобиля стартовали с конца 2011 г. то некоторое время недоступность дополнительного оснащения для Лады делала ее не слишком популярной среди автолюбителей. Однако теперь купить бортовые компьютеры для Гранты возможно у официальных дилеров и различных поставщиков автотоваров и автооснащения.

Приборная панель — всегда объект повышенного внимания со стороны водителя

В процессе запуска мотора, при движении, остановке владелец систематически обращает внимание на показания индикаторов, цветовые сигналы, измерители скорости. Благо технологии шагнули далеко вперед и сейчас вместо механических приборов используются электрические, что существенно увеличивает точность, ресурс эксплуатации, снижает стоимость, упрощает ремонт

3 Самостоятельная проверка – расшифровываем коды ошибок

БК Штат Х1 позволяет выполнять диагностику функционирования отдельных узлов транспортного средства без использования сканеров, ноутбуков и прочих электронных приспособлений. Проверка машины в данном случае выполняется так – нажимаете на приборной панели кнопку обнуления дневного пробега и сразу же включаете зажигание (при этом сам двигатель запускать не нужно).

После таких действий БК начнет диагностику щитка приборов. Затем вам нужно включить стеклоочистители (просто нажимаете на соответствующую кнопку – она расположена на рычаге запуска указанного приспособления) и наблюдать за тем, как на дисплее Штат появляются коды различных неисправностей. Расшифровка часто встречающихся ошибок приведена далее:

  • Р0113 и Р0112 – неправильная работа датчика или выход из строя механизма, контролирующего температуру потока воздуха на входе;
  • Р0106 – некорректный сигнал от извещателя движения транспортного средства;
  • Р0172 и Р0171 – повышенный либо пониженный показатель горючей смеси;
  • Р0122 (0123) – цепь дроссельной заслонки нарушена;
  • Р1102 – недостаточный сигнал от нагревателя кислородного датчика;
  • Р0647 – неисправность муфты системы климат-контроля;
  • Р0325 – обрыв датчика детонации;
  • Р0301–0304 – пропуски зажигания в цилиндрах (в одном из четырех либо сразу в нескольких).

Обратите внимание! Любой расшифрованный код говорит нам о реальной неисправности. Поэтому обязательно нужно обратиться в автосервис либо решить проблему самостоятельно, если вы имеете навыки выполнения несложного ремонта своего автомобиля

Краткая инструкция пользования

Рассматриваемый бортовой компьютер – это конструктивно сложная электронная разработка, способная выполнять около 500 опций. Вариация ШТАТ сопрягается с ЭБУ ВАЗ 2114, что обеспечивает нормальную работу аппарата. Для корректного использования компьютера, следует изучить предназначение и функциональность кнопок управления БК, расположенных на торпеде.

Расшифровку всех кодов необязательно держать в уме, достаточно просто их распечатать и возить с собой. Важные обозначения:

2 – завышенное напряжение в бортовой сети;

3 – неполадки, связанные с топливным индикатором;

4 – сигнализирует о нарушении температурного режима силового агрегата;

6 – свидетельствует о перегреве движка;

7 – критическое понижение давления в системе смазки;

8 – нарушения в тормозном узле;

9 – разрядка аккумулятора.

Бывает так, что БК выдает ошибочно коды по причине выхода из строя какого-либо датчика. Однако не стоит игнорировать проверку авто, поскольку, чаще всего, активация ошибок свидетельствует о неисправности. После устранения неполадки, следует обнулить процессор. Эта процедура производится включением и удержанием кнопки суточного пробега.

Бортовой компьютер штат в Гранту

Бортовой компьютер Штат x1 очень компактный и предназначен для установки в место заглушки кнопки на панели приборов. Несмотря на свои размеры, он способен работать в полном объеме и осуществлять множество функций, каждая из которых востребована автолюбителем (например, диагностика неисправностей, управления вентилятором системы охлаждения, сушка и прогрев свечей и т.д.).

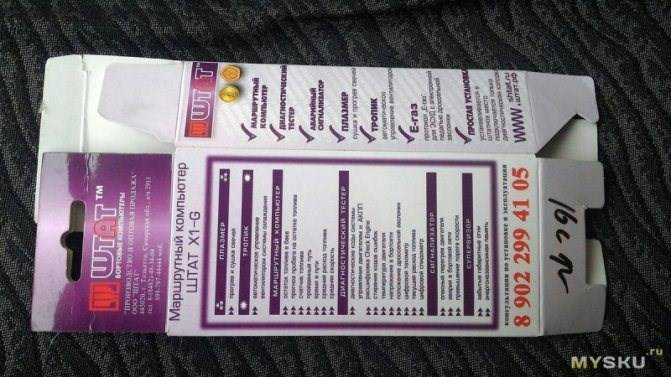

В комплект входит: БК, проводка и инструкция. Установка штат х1 в Гранту тоже не вызывает проблем. Вытаскиваем заглушку кнопки в панели, и вставляем бортовой компьютер вместо нее, предварительно подключив к нему разъем с проводкой. Второй ее конец подключаем к диагностической колодке возле левой ноги переднего пассажира.Инструкция БК Штат X1:

Невысокая цена (700 рублей), функциональность и простота установки делает штат x1 самым популярным бортовым компьютером Гранты.

Как настраиваем

Если все вышеназванные переключатели благополучно найдены, можно приступать к установке времени. Часы в машине данной модели настраиваются в несколько этапов, пошагово. Вот какие шаги вам нужно будет предпринять:

  1. Для начала следует либо включить и выключить зажигание, либо включить габаритные огни. Это желательно сделать для того, чтобы жидкокристаллический дисплей на панели управления начал лучше подсвечиваться и показатели пробега и времени стали виднее.
  2. Для дальнейших действий вам потребуется такой режим экрана, в котором отображен общий пробег автомобиля, поэтому перед установкой времени следует убедиться, что на дисплее не показывается суточный пробег.
  3. В случае необходимости осуществляем сброс суточного пробега быстрым единовременным нажатием на соответствующую кнопку. Проверьте – экран должен находиться в режиме, когда на нем горят буквы «ODO» (одометр, или расходомер).
  4. Далее нажимаем эту же кнопку, но теперь ее следует удерживать приблизительно две-три секунды – до того момента, пока циферблат часов на жидкокристаллическом дисплее не замигает. Таким образом, осуществляется вход непосредственно в опцию настройки времени.
  5. После этого на правом подрулевом переключателе, который управляет работой дворников, требуется отыскать кнопочный переключатель, регулирующий показатели на ЖК-экране. С помощью переключателя устанавливаем текущее время суток. При этом не следует забывать, что кнопка «вверх» предназначена для регулировки часов, а с помощью кнопки «вниз» устанавливаются минуты. В случае если вы нечаянно перескочили требуемую вам цифру – назад вернуться не получится, нужно все равно нажимать на «вперед» и прокрутить еще один круг до необходимого значения.
  6. Когда правильное время установлено, следует еще раз нажать (не удерживая) на кнопку сброса суточного пробега. При нажатии жидкокристаллический дисплей должен выйти из режима установки времени.
  7. В случае если перед настройкой часов вы включали габаритные огни – выключите их.

Читать дальше: Castrol dex iii multivehicle Установка точного времени на Ладе Гранта завершена.

Как можно заключить из вышенаписанного, настройка часов на ВАЗ-2190 не представляет собой ничего сложного. Пошаговое описание того, как это делается, есть также и в инструкции по эксплуатации автомобиля, но отыскать его там очень сложно.

Есть сразу несколько причин, из-за которых вам потребуется информация, как настроить время в отечественной Лада Гранта. Зачастую, когда вы покупаете новую машину в салоне, часы показывают не правильное время. Случаются еще и сбои в электронной системе авто при различных неблагоприятных разнообразных факторах от воздействия внешней среды, к примеру, в ветреную, чрезмерно морозную, слишком снежную или даже дождливую погоду.

На отечественной Лада Гранта часы внезапно могут начать показывать совсем иное время, это является заводским браком, и вам придется понять, как установить время в своей машине. Многочисленные владельцы Гранты на различных крупных форумах пишут, что устанавливать точное время на модели при постоянной ее эксплуатации приходится довольно часто.

Чтобы собственноручно поменять некорректное время на популярной Лада Гранта, вам совершенно не обязательно быть профессиональным сотрудником автосервиса, и даже не надо быть автомехаником или опытнейшим автолюбителем. Можно легко и просто все сделать собственноручно, главное, знать, как настроить часы на приборке.

Если знать, как настроить время правильно на модели Лада Гранта, то у вас займет данная процедура совсем немного времени. Когда вы самый первый раз проведете настройку часов на соответствующее действительности время, и самостоятельно с использованием знаний разберетесь, как все настраивать, то отныне вы сможете в абсолютно любых ситуациях быстро настраивать часы, когда они сбиваются, а иногда это случается в самый не подходящий момент.

Тут необходимо отметить и то, что при настройке часов непосредственно в Лада Гранта совершенно нет никакой разницы, какая комплектация модели, неважно «Люкс» это или «Стандарт», время будет настраиваться везде одинаково. Читать дальше: Топливный фильтр chevrolet lacetti. Читать дальше: Топливный фильтр chevrolet lacetti

Читать дальше: Топливный фильтр chevrolet lacetti

Диагностика

Чтобы расшифровать появившиеся коды ошибок, необходимо осуществить диагностику транспортного средства. Проверка машины может осуществляться несколькими способами. О них мы поговорим далее.

Автомобиль Лада Гранта седан

Диагностика со сканером

Чтобы произвести проверку при помощи сканера, необходимо бортовой компьютер «Штат Х1» подключить к тестеру или ноутбуку посредством диагностического кабеля. Сканер или ноутбук должен быть оснащен программным обеспечением, предназначенным специально для диагностики. В нашей статье мы рассмотрим пример с программой KWP_D.

Помимо этой утилиты вам также нужно будет найти специализированный OBD-II адаптер. Он необходим для того, чтобы передавать информацию с бк на ноутбук через USB-выход. Разъем для диагностики находится рядом с селектором коробки передач, под крышкой. К нему и нужно подключить сканер.

Лампа Check говорит о возможных поломках бк

Когда программа будет установлена, при подключении вы увидите, что в системе появился СОМ-выход с определенным номером. Этот номер необходимо будет переназначить на любой из четырех — 1-4. Когда это сделано, ноутбук нужно подключить к бк, затем запустить зажигание и включить ПО.

1. Снимите пластиковый защитный кожух рядом с селектором КПП и увидите разъем.

2. Подключите сканер для теста и запустите утилиту.

3. Зайдите во вкладку «Параметры» и сверьтесь со стандартными характеристиками.

Диагностика без сканера

Проверка машины без сканера — совсем нетрудное занятие. Недостатком такой диагностики является то, что она не всегда позволяет выявить все ошибки в работе авто.:

  1. На панели приборов нажмите кнопку, которая отвечает за сброс дневного пробега. Одновременно с этим проверните ключ и включите зажигание, но не запускайте мотор. В этом случае запускается режим проверки приборного щитка, который поможет определить, все ли элементы панели функционируют исправно.
  2. Затем нажмите на кнопку на рычаге включения стеклоочистителей. Таким образом на экранчике появится сначала версия прошивки бк «Штат Х1», а затем вы увидите комбинации возможных неисправностей, если они есть.
Описание поломки
Р0300Блок управления передает сигнал об отсутствии искры во всех цилиндрах двигателя 16 клапанов авто.
Р0326Некорректный сигнал, поступающий на блок управления с датчика детонации. Рекомендуется произвести более тщательную проверку устройства.
Р0327В цепи датчика детонации произошел обрыв или замыкание. Следует проверить цепь.
Р0335, Р0336Возникли ошибки в работе датчика коленчатого вала. Кроме того, такие комбинации могут свидетельствовать о некорректном сигнале, поступающем с устройства на бортовой компьютер.
Р0337Устройство контроля положения коленчатого вала замыкает на массу.
Р0338Произошло короткое замыкание или обрыв в цепи датчика коленвала.
Р0342В цепи датчика фар зафиксирован слишком низкий сигнал
Р0343Зафиксирован слишком высокий сигнал в цепи того же устройства.
Р0422Произошла поломка нейтрализатора, рекомендуется заменить устройство.
Р0444Блоком управления Лада Приора зафиксирован обрыв в проводке клапана адсорбера.
Р0445Клапан адсорбера закоротил на массу.
Р0480Произошел обрыв в проводке реле вентилятора, следует произвести проверку реле и при необходимости заменить его.
Р0481В проводке вентилятора системы охлаждения произошло замыкание.

Бортовой компьютер ШТАТ х1-g для Лада Гранта

Бортовой компьютер – устройство, которое все чаще можно встретить не только в зарубежных, но и в отечественных автомобилей. Не является исключением и Лада Гранта в комплектациях «Норма» и «Люкс» (владельцы авто в комплектации «Стандарт», могут купить его дополнительно, хотя и цена достаточно высокая). Он дарит пользователю множество удобств, которые делают управление и контроль за показателями автомобиля гораздо комфортнее. Сегодня поговорим о том, что представляет собой бортовой компьютер, что комплектуется Лада Гранта, и разберем ошибки, с которыми может столкнуться пользователь.

Какое устройство используется на ВАЗ 2190

На Лада Гранта установлен штатный бортовой компьютер, получивший название «Штат Х1 М», работающий благодаря системе Е-Газ. Основным элементом устройства является маршрутный компьютер, имеющий выход на дисплей. На нем отображаются такие показатели, как:

  1. Количество топлива.
  2. Количество пробега, которое автомобиль сможет пройти на остатке топлива.
  3. Время поездки.
  4. Пройденное расстояние.
  5. Счетчик расхода топлива.

Благодаря этому вы будете точно знать, как долго вы едете, и насколько критично опустел ваш бак.

Бортовой компьютер, который установлен в автомобиле Лада Гранта, комплектуется диагностическим тестером, где содержатся диагностические коды системы. Кроме того, благодаря ему вы сможете получить информацию о температуре двигателя и откорректировать его параметры. Также в нем содержатся данные о положении заслонки, напряжении в электросети машины, а также тахометр и спидометр.

Под капотом Лада Гранта, которая укомплектована данным устройством, находятся датчики. При каких-либо нарушениях, вся информация будет выведена на бортовой компьютер, который и предупредит вас о них. В частности, вы можете получить предупреждения:

  • о перегреве;
  • о неполадках в электрической цепи;
  • о превышении скорости.

Кроме того, устройство оборудовано супервизором, который всегда готов напомнить водителю о том, что у него не выключены габариты или сигналы поворота. Кроме того, он сразу же подаст сигнал в случае, если автомобиль начнет самостоятельное движение вперед или назад.

Тюнинг бампера на Лада Гранта

Основные ошибки устройства

Настройка такого бортового компьютера не является чем-то крайне сложным, к нему всегда прилагается подробная инструкция. Если какие-то моменты вам непонятны – вы всегда можете найти видео данного процесса. Вместе с тем устройство также может огорчить вас и ошибкой, при том, что время искать инструкцию есть далеко не всегда. Далее приведем пример нескольких распространенных ошибок устройства, с которыми вы можете столкнуться пути:

  • Р0030, 0031, 0032. Ошибки датчика кислорода до нагревателя. В данном случае бортовой компьютер проверяет обрыв цепи, а также возможное короткое замыкание цепи в землю или в бортовую сеть соответственно;
  • Р0036, 0037, 0038. В данном случае вам будет сигнализировать датчик, расположенный за нагревателем. Описание ошибок аналогично предыдущим;
  • Р0112,0113. Сигнал датчика температуры впускного воздуха. В данном случае речь идет о слишком низком или высоком сигнале соответственно;
  • Р0116, 0117, 0118. Оповещение от датчика температуры охлаждающей жидкости. Код сигнализирует либо о выходе сигнала из диапазона, а также о слишком низких или высоких показателях;
  • Р0122, 0123. В данном случае вам сигнализирует датчик №1 дроссельной заслонки, оповещая о слишком высоком или низком уровне сигнала.

Эти и другие ошибки обязательно указываются в инструкции, поэтому старайтесь всегда иметь ее при себе, если не знаете их наизусть (что весьма маловероятно из-за их большого количества).

Имея руководство под рукой, вы всегда сможете определить, какой код ошибки что обозначает.

Благодаря им вы всегда сможете быстро определить ту или иную неисправность в своем автомобиле, быстро устранить ее и продолжить свой путь с минимальной задержкой.

Как установить бортовой компьютер на «Гранту»

Во времена Карла Бенца — человека, показавшего миру первый прототип современного автомобиля, устройство машин было довольно простым. Двигатель, трансмиссия, кузов, тормоза, рулевое управление — вот, все нехитрые составляющие, которые остались без изменения и в наше время. О безопасности, комфорте, доступности автомобилей в те времена еще не было речи.

Но современный автомобиль — это сложное техническое устройство. Современные электронные системы этого «организма» следят практически за всеми параметрами и фиксируют малейшие отклонения в их работе. Участие в этом водителя сводится к наблюдению за приборами и, в случае какого-либо отклонения, обращению в автосервис. Прибором, который следит за параметрами автомобиля, является автомобильный компьютер. О том, что это такое, для чего он служит, и как установить бортовой компьютер на “Гранту”, пойдет речь в этой статье.

Для чего служит бортовой компьютер

Бортовой или маршрутный компьютер предназначен для вычисления параметров движения транспортного средства. Это могут быть не только автомобили, но и велосипеды, мопеды, мотоциклы. Современные бортовые компьютеры — это многофункциональные приборы, они могут не только измерять скорость передвижения, но и обладают такими опциями, как включение передних ходовых огней при трогании с места, срабатывание дворников при наличии датчика дождя, вычисление расхода топлива, время в пути и многое другое.

Альтернативный бортовой компьютер на “Гранте” может дополнять основной, в котором урезаны большинство опций. Значительная часть маршрутных компьютеров подключается непосредственно к контроллеру автомобиля, но может быть и со своим источником питания. Такие компьютеры определяют параметры благодаря встроенному датчику GPS, могут устанавливаться даже на велосипеды и скутера.

Зачем устанавливать бортовой компьютер

Казалось бы, все современные автомобили оборудованы штатными компьютерами. Даже в такой автомобиль, как “Лада-Гранта” бортовой компьютер ставится заводом изготовителем. Но, что мы имеем на самом деле? Далеко не во всех комплектациях маршрутные компьютеры отображают необходимые параметры. В комплектации “норма” или “стандарт” опции БК очень урезаны. В лучшем случае они показывают уровень топлива, время, расход бензина и расстояние, которое можно преодолеть на его остатках

Такие компьютеры не показывают даже температуру охлаждающей жидкости, что очень важно для водителя. Вот, именно по этой причине и устанавливают бортовой компьютер на “Гранту” как альтернатива штатному

Виды альтернативных бортовых компьютеров

Есть производители, которые выпускают БК, подходящие исключительно для всех автомобилей. Эти маршрутные компьютеры тоже могут заменить штатный БК, отличаются лишь способом крепления, функциональностью и ценой. Крепиться такие БК могут на торпедо, на лобовое стекло или в штатные места магнитол. Штат X1 — бортовой компьютер на “Гранте” устанавливается вместо заглушек на панели приборов, он похож на обычную кнопку.

Установка БК на “Гранту”

Прежде чем заняться установкой БК на “Гранту”, нужно определиться с выбором этого девайса, исходя из ваших потребностей. Знайте, что чем дешевле бортовой компьютер для “Лады-Гранты”, тем меньше его функциональность. Однако и недорогие модели могут иметь функции, которые недоступны обычным штатным БК. Например, подогрев свечей в зимнее время или регулируемое включение вентилятора системы охлаждения. Выбор таких моделей достаточно широк, и все зависит от потребностей покупателя.

На “Гранте” бортовой компьютер можно установить как в штатное место, так и в альтернативное на панели приборов. БК типа “ШТАТ” крепятся вместо заглушек кнопок на лицевой стороне торпеды. Есть маршрутные компьютеры, которые могут устанавливаться в тоннель пола, на панель приборов вместо магнитолы, крепиться на лобовое стекло, даже полностью заменять панель приборов. Чтобы установить такой маршрутный компьютер, достаточно закрепить его согласно инструкции и подключить к разъему на контроллере автомобиля. У “Лады-Гранты” этот разъем находится перед пассажирским сидением в левом углу.

Заключение

В этой статье был затронут вопрос, как установить бортовой компьютер на “Гранту”. Как оказалось — это совсем не сложная операция, и по силам любому автолюбителю вне зависимости от его опыта. Достаточно выбрать БК, удовлетворяющий автолюбителя по параметрам и цене. Любой современный маршрутный компьютер укомплектован подробной инструкцией по его установке. Нужно лишь выполнять действия, прописанные в ней, и не изобретать ничего лишнего.

Обновляем прошивку БК сами

Прежде всего, нужно будет купить переходник USB-K-Line. Из софта понадобится прошивка, программа для её установки, а также драйвер для переходника. Если всё это уже есть, соберите схему, как на фото.

Используются всего три провода

Заметим, что тумблер Т1 замыкают «по просьбе» самой программы. В остальное время он будет разомкнут.

Роль источника питания может выполнять и компьютер – просто подключитесь к разъёму Molex. А для БК подойдёт клеммник, снятый с компьютерного кулера (2 шт.).

Процесс обновления

Сначала подключите переходник к USB-порту. Установите драйвер. Запомните, какой «виртуальный COM-порт» будет использоваться. Дальше действуйте так:

  1. Запускают программу на выполнение. Выбирают прошивку (кнопка «Папка»);
  2. Выбирают номер COM-порта (кнопка «Порт»);
  3. Нажимают кнопку с «молнией». Появится надпись «Включи питание». На БК жмут любую клавишу и затем замыкают тумблер.

Процедура займёт пару минут. Индикатор процесса будет показан в окне.

Окно программы «Штат» под Windows

Где скачать софт?

Пусть бортовой компьютер на Ладу Гранту мы хотим купить, а не прошить. Переходим на сайт фирмы «Штат», выбираем нужную категорию. Затем находим наш БК (X1-G), нажимаем на фото и видим страницу товара. На ней будет ссылка на программу и на файл прошивки.

Труднее дело обстоит с драйвером. Нам нужен драйвер USB-COM. Если куплен переходник с микросхемой «BM», сделайте следующее:

  1. Перейдите на сайт изготовителя (фирма «Ftdichip»);
  2. Откройте вкладку «Drivers»;
  3. Перейдите к закладке «VCP Drivers»;
  4. Выберите нужный файл (есть версии для разных ОС), скачайте его.

Прошивка бортового компьютера Гранты

Обновление ПО можно выполнить своими руками. Для этого понадобится кабель USB-K-Line, сама прошивка, схема ЭБУ Лада Гранта, программа установки и драйвер для соединения с переходником.

Схема подключения БК для прошивки

Алгоритм сбора схемы:

  1. Взять 3 провода.
  2. Переключатель Т1 замкнуть по требованию программы.
  3. В качестве источника питания выступает компьютер, достаточно подключиться к Molex. Для бортовика можно использовать клеммник от кулера.
  4. Переходник подключить к порту USB, установить драйвер. Далее нужно запомнить номер используемого порта.

Процесс прошивки выглядит следующим образом:

  1. Запускается программа, выбирается прошивка.
  2. Выбирается нужный порт.
  3. Кликнуть по иконке с молнией, после появления надписи «Включи питание» нужно нажать любую кнопку и запустить протокол прошивки, по времени это займёт несколько минут.

Диагностика комбинаций приборов

На Лада Гранта установлен штатный бортовой компьютер, получивший название «Штат Х1 М», работающий благодаря системе Е-Газ. Основным элементом устройства является маршрутный компьютер, имеющий выход на дисплей. На нем отображаются такие показатели, как:

  1. Количество топлива.
  2. Количество пробега, которое автомобиль сможет пройти на остатке топлива.
  3. Время поездки.
  4. Пройденное расстояние.
  5. Счетчик расхода топлива.

Благодаря этому вы будете точно знать, как долго вы едете, и насколько критично опустел ваш бак.

Бортовой компьютер, который установлен в автомобиле Лада Гранта, комплектуется диагностическим тестером, где содержатся диагностические коды системы. Кроме того, благодаря ему вы сможете получить информацию о температуре двигателя и откорректировать его параметры. Также в нем содержатся данные о положении заслонки, напряжении в электросети машины, а также тахометр и спидометр.

Под капотом Лада Гранта, которая укомплектована данным устройством, находятся датчики. При каких-либо нарушениях, вся информация будет выведена на бортовой компьютер, который и предупредит вас о них. В частности, вы можете получить предупреждения:

Кроме того, устройство оборудовано супервизором, который всегда готов напомнить водителю о том, что у него не выключены габариты или сигналы поворота. Кроме того, он сразу же подаст сигнал в случае, если автомобиль начнет самостоятельное движение вперед или назад.

КодОписание
1Такой код свидетельствует о чрезмерно высоком напряжении, зафиксированным бк в бортовой цепи Лада Гранта.
2Если на протяжении двадцати секунд наблюдается обрыв в цепи , то этот код говорит о необходимости проверки сети.
3Этот код говорит о необходимости замены устройства контроля температура хладагента в охладительной системе.
4Что-то произошло в работе устройства контроля температуры воздуха, необходима проверка цепи либо замена датчика.
5Код 5 свидетельствует о перегреве ДВС. В этом случае неисправность может заключаться в поломке термостата. Кроме ого, этот код может свидетельствовать и о более сложных поломках. К примеру, если пробита прокладка головки блока цилиндров, то мотор также будет перегреваться время от времени.
6Говорит об аварийном давлении моторной жидкости в системе впрыска.
7Свидетельствует о неисправностях в работе тормозной системы.
8Неисправность в работе аккумулятора. Код 8 говорит владельцу Лада Гранта о необходимости заменить АКБ следствие слишком низкого заряда.

На какие ошибки может указывать бк штат гранта x1 при эксплуатации?

В инструкции к прибору имеется таблица ошибок и их расшифровка. Например, сочетание P0717 указывает на проблемы в количестве оборотов турбины, а P0712 сигнализирует о низкой температуре масла.

В удобном и практичном ШТАТ X1 Гранта коды ошибок передаются от основных контроллеров. Они относятся и к работе двигателя, и к работе АКПП, дополнительных систем управления и механизмам.

Правильная установка ШТАТ X1 Гранта позволяет выгодно оснастить транспорт и обезопасить его от неожиданных поломок в дороге. Проводить монтаж можно в специализированной мастерской. Но даже новичок-водитель сможет выполнить работу быстро и аккуратно. Специализированных приспособлений для монтажа не потребуется.

Выводы

Определить совместимость электронного блока управления двигателем достаточно просто, для этого стоит посмотреть распиновку разъёмов, а также прочитать технические характеристики. Замену «мозгов» можно провести самостоятельно.

Если вы уже определились или более того приобрели бортовой компьютер на свою десятку или же на другую современную модель автомобиля отечественного ВАЗа, то пришло время его установки. Для тех, кто только подумывает о покупке БК рекомендуем ознакомиться с предыдущей статьей по выбору бортового компьютера на ВАЗ.

Установка бортового компьютера дело не сложное и займет у вас полчаса времени. Как правило, в комплектацию БК уже входит колодка контактов с помощью, которой осуществляется подключение к специальному разъему автомобиля. Для тех, кто не в курсе гнездо находится в нижней правой части торпеды.

Для дополнительной информации несколько слов о распиновке разъема для подключения бортового компьютера.

Как видите, на представленном изображении после подключения бортовой компьютер имеет доступ ко всем основным элемента электронной бортовой сети автомобиля. Для полного запуска БК остается только подсоединить К-линию.

Что такое К-линия и зачем она нужна?

К-линия – это канал, по которому на БК поступает наиболее важная информация. С помощь этого подключения будут доступны данные по ошибкам, которые возникают во время работы двигателя, а также его температура, и другая важная диагностическая информация. Провод К-линии подключается к основному разъему, который находится под рулевой колонкой слева от водительского места. С помощью специального провода, который также идет в комплекте с бортовым компьютером производим подключение как показано на представленном изображении.

И напоследок о диагностических разъемах ВАЗ 2110. Всего есть две разновидности контактных колодок Евро-2 (GM) и Евро-3 (ODB-II) на фото указаны выводы, к которым необходимо произвести подключение К-линии во время установки бортового компьютера на ВАЗ 2110.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
