Установка противотуманных фар – практическое руководство, схема подключения + Видео

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения

Важно, чтобы в комплекте были надежные крепления

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

материал изготовления – стойкий термопластик;
корпус должен быть разборным и герметичным;
форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

провода;
клеммы для соединения электропроводов;
выключатель ПТФ в виде кнопки или ручки;
предохранитель номиналом на 20-30 А;
4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео — PRO.Garage).

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Источник

Варианты и схемы подключения

Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.

Через реле

Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.

Правила установки через реле:

Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
Найдите место под кнопку.
Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
От контакта № 85 отведите провод к кнопке включения.
Подсоедините массу с реле с помощью контакта № 86.
Поставьте ПТФ на бампер.
Присоедините провод «–» с кузова и «+» контакта № 87.
Включите фары и проверьте их работу.

На заметку!

Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.

Через кнопку

Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.

По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.

Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.

Настройка противотуманных фар

После завершения установки противотуманных фар, нужно убедиться в том, что они работают, а после приступать к регулировке.

Поставьте машину на ровную поверхность перед гаражом, воротами или стеной.
Проверьте давление в шинах – оно должно быть равным.
Измерьте расстояние от земли до середины фары.
Из этой величины отнимите 5 см и нарисуйте на стене полосу на расстоянии, соответствующем полученной величине.
Включите противотуманные огни и подведите их таким образом, чтобы верхняя линия светового потока была на начерченной линии.

На этом настройку противотуманок можно считать законченной. Теперь в любую погоду вы будете чувствовать себя уверенно.

Для установки противотуманок не нужно обладать специальными навыками, необходимо купить комплект качественных фар и запастись инструментами. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции. Противотуманки значительно улучшают видимость на дороге в темное время суток и плохую погоду. Оборудовав свой автомобиль таким элементом, вы не только упростите движение себе, но и остальные автолюбители будут лучше вас видеть.

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары в электросхему автомобиля (автор видео Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле

Удобнее пропустить провод под педалями.
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании. Номинал предохранителя рассчитывается исходя из мощности фар

Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

1. Комплект для установки ПТФ

2. Комплект проводов для подключения

3. Процесс протягивания провода для подключения

4. Монтаж кнопки включения

После установки ПТФ нужно проверить их работу и отрегулировать. Если фары слишком поднять, они потеряют свою эффективность при передвижении в плохих погодных условиях.

Разновидности противотуманных фар

Выбор автомобильных запчастей, сейчас, просто переполнен моделями разных производителей. Чтобы купить на самом деле нужную вещь, не всегда можно положиться на рекомендации продавцов в магазине. Поэтому сначала нужно определить вид огней, который подойдет для установки.

По типу излучателей противотуманки бывают: галогеновые, газоразрядные (ксенон), светодиодные и накаливания. Осветители для плохой погоды должны обеспечивать теплое желтоватое излучение не больше 2800 К. Такой свет имеет большую дальность луча при плохой видимости, чем яркий белый свет при той же мощности. Поэтому от ксенона лучше отказаться.
Фары могут быть выполнены из прозрачного или желтоватого стекла, рифленого или гладкого.

На упаковке производитель указывает мощность лампы в Ваттах. Этот показатель говорит о величине энергопотребления, а не о яркости светового потока.

Форма и габариты противотуманок на ваз 2110 тоже имеют значение. Огни должны максимально точно вставать в гнезда бампера машины.
Часто дорогие излучатели больших брендов подделываются. Если вы не уверены в качестве, лучше купить недорогую запчасть.

Рекомендуем видео по теме:

Материалы для монтажа

Установка фар не требует от водителя специальных знаний или инструментов. Трудности могут возникнуть только при монтаже силовых кабелей, однако этот вопрос решается с помощью схем.

Инструменты для монтажа фар:

чистая ткань;
отвертка;
дрель или шуруповерт;
тонкое сверло;
изолента;
канцелярский нож;
провода для подключения птф;
кронштейн крепления;
предохранитель;
пластиковые гофры;
стяжки.

Место соединения можно изолировать с помощью термоусадки, которая сжимается от обычной зажигалки или промышленного фена. Фары поставляются в виде комплекта подключения и содержат все необходимые детали для самостоятельного монтажа. Резиновая заглушка, которая надевается на лампу, защищает конструкцию от попадания влаги, пыли, песка

В процессе монтажа требуется соблюдать осторожность и не повредить комплектующие, которые входят в набор для подключения

Есть выбор, необходимо сравнение

Выбор существует, но лучше взять проверенный комплект.

Да действительно выбор есть. На рынке представлено достаточно качественное оборудование различных производителей, начиная от фирменной линейки Bosch и заканчивая аналоговыми комплектами китайского производства.

Можно провести целый аналитический разбор всей продукции со сравнением:

комплектов поставок;
ценового коридора;
наличием тех или иных преимуществ выбора (некоторые производители позволяют купить не комплект, а по одной фаре) но оставим это для маркетологов

Как говорится, небо птицам, а нам фары, причем полным комплектом. Воспринимайте это как желаете, но лучшего оборудования, чем Bosch, на рынке пока нет (мнение автора).

Покупка оборудования от других производителей таит подводные камни, которые обязательно себя проявят во время установки. Либо отсутствует клапан, либо недостаточная длина провода и его необходимо наращивать, либо кнопка для панели нестандартная и требует дополнительных усилий для ее установки.

Покупка и подготовка к работе

Фото комплекта до установки.

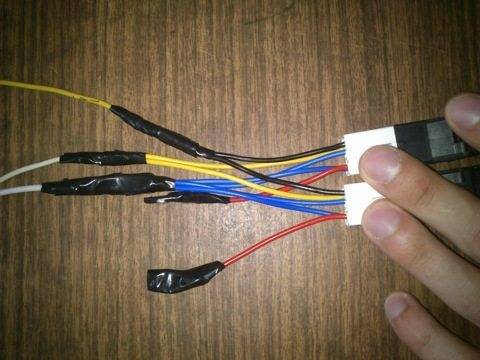

Все контакты должны быть заизолированы.

Непосредственно для работы подбираем:

Все купленные комплекты;
Предохранитель на 15А и держатель для него;
Отвертки фигурная и плоская:
Жесткая проволока, желательно стальная, 20-25 см для протягивания проводов;
Гаечный ключ на 8 и10 и шестигранник для регулировки света (сюда же отнесем и рулетку);
Кусачки и изолента, а также пластиковые хомутики для фиксации проводки в единый пучок.

Работы с бампером

Бампер лучше снять.

Несколько отойдя от частного и придя к общему, хочется сказать, что все работы проходят в три этапа:

Установка непосредственно фар на бампере;
Протяжка проводов и сбор всей системы;
Проверка правильности установки и регулировка света.

Вот и вся инструкция.

А начинаем с бампера, где проводятся следующие действия:

Для начала снимаются черные решетки бампера с учетом того что они фиксируются и винтовыми крепежами и с помощью защелок;
Снимаем непосредственно бампер, откручивая крепежные болты, а также саморезы крепления к подкрылкам;

После выкручивания крепежей бампер подается вперед и выводится легкими движениями с небольшими колебаниями;
Далее снимаются заглушки гнезд под противотуманники, это сделать легко плоской отверткой, отогнув защелки;
Фара вставляется вместе с готовой купленной заглушкой, которую необходимо покрасить или заклеить до проведения установки, и фиксируется тремя саморезами в специальных гнездах.

Работа с комплектом

Провода не случайно разноцветные.

Теперь переходим к проводам, кнопкам, предохранителям.

Производим следующее:

Первым делом снимаем резиновый уплотнитель, который фиксирует подводку жгута проводов в салон (он находится за педалью сцепления);
Кнопку устанавливаем на панели, а провода выводим из салона, используя стальную жесткую проволоку для протяжки (по длине жгута новые провода фиксируем пластмассовыми хомутиками так, чтобы не было провисания проводов);
Проводка проводится непосредственно к противотуманкам. При этом правый провод будет длиннее, его лучше пустить под решеткой радиатора. На этом же этапе происходит установка минусовых клемм к болтам кузова (кроме болтов защиты картера); (см. также статью Схема электропроводки Калина: новые элементы электрооборудования)
Далее находим блок предохранителей, где нас будет интересовать розовый провод, обеспечивающий питанием дальний свет. Все подключения проводим через предохранитель 15 амперный;
Затем нам понадобятся 87 и 30 реле и их силовые контакты, которые пройдя через предохранитель, переходят на противотуманки;
Контакты 85 и 86 обеспечивают минусовую составляющую сети, с выходом на минусовую клемму аккумулятора и корпус автомобиля, но с обязательной «отметкой» в предохранителе;
Далее проводится проверка установки и обратная сборка.

И все устанавливаем на место.

Регулировка света

Как установить противотуманные фары на Калину уже понятно, остается отрегулировать свет. Для этого находим отверстие под фарой, где расположен винт регулировки, им и корректируем уровень света.

Регулировка последний штрих.

https://youtube.com/watch?v=THTdZcFdVzU

Схема Подключения Птф Через Реле

Зотов А.

https://youtube.com/watch?v=eUzqGo_Gzh8

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует. Подключение противотуманок Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины. Номинал предохранителя высчитывается с учетом мощности ПТФ.

Для чего нужны противотуманки?

Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле.Настройка производится при помощи самодельного шаблона, представленного ниже. Вот и всё готово! На работу ПТФ они никак не влияют, но зато их провода будут нам нужны.

Установка противотуманных фар своими руками

В этом случае лучше всего работать в гараже, оснащенном смотровой ямой

Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Панель предохранителей и реле

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Почти все иномарки имеют электроподготовку для установки противотуманных фар.Автомобильное реле

Как работает? Для чего нужно? Как подключить?

Как правильно подобрать противотуманки

Каким требованиям должны соответствовать ПТФ? Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто.

Один из них от каждой фары отводим и соединяем друг с другом. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать?

Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Здесь же устанавливаем амперный предохранитель. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам. Проводку к правой фаре тянем вдоль силовой балки крепления бампера, на ней, кстати, уже имеются фиксаторы для закрепления кабеля. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Один из них от каждой фары отводим и соединяем друг с другом.

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист

Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Допускается более сложный вариант монтажа, который подразумевает соединение кабелей в системе зажигания.

Архивы статей

Настраивать фару можно при помощи специального ключа, входящего в комплект. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Впоследствии, если будет принято решение менять центральный блок электроники — вся проводка уже есть. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Они прекрасно могут быть применены и для освещения тех участков, которые не освещает штатная оптика. Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом

Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.Как подключить Противотуманки(птф),Ходовые огни через реле

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

Поднять автомобиль на 15-20 см с помощью подъемного механизма.

Отпустить (снять) защиту на бампере.

Снять защитные фиксаторы на бамперных заглушках.

Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

Снять старый бампер.

Отмерить расстояние, на котором будет располагаться новое освещение.

Нарисовать макет выемки под противотуманные фары.

Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

Просверлить отверстия для крепежных элементов (болтов, саморезов).

Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

Настроить электропроводку.

Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Как установить и подключить ПТФ?

Установка и подключение проводится в 3 этапа:

Устанавливаем ПТФ в бампер.
Подключаем проводку к монтажному блоку через реле.
Устанавливаем кнопку в панели.

Схема подключения

Ну, я думаю, здесь все понятно! Однако схема указана не полностью: не обозначена масса самих ПТФ на кузов, которую нужно сделать в обязательном порядке. Крепить ее нужно в надежное место, естественно на металл! Перед креплением обязательно зачистите металл от грязи и хорошо затяните массу, чтобы не было просадок в напряжении. Иначе ПТФ будут гореть тускло, неравномерно.

Установка в бампер

Как писалось выше, есть два варианта — либо ставить новый бампер с готовыми вырезами под ПТФ, либо резать лобзиком самому. Для этого снимаем элемент, размечаем посадочные отверстия, режем.

Далее устанавливаем «очки» — закрывают вырез с внешней стороны бампера, состоят из двух частей:

Декоративная — внешняя.
Внутренняя — крепит очки к бамперу при помощи боковых защелок и держит ПТФ.

Подключение проводки к блоку через реле

Реле с комплектом проводов

Первым делом открываем капот, находим необходимый блок и откручиваем по бокам два его крепления к кузову, снимаем крышку.
Снизу монтажного блока отстегиваем две крайние колодки проводов с маркировкой «7» и «8».
Берем установочный комплект: надеваем на реле провода из комплекта.
Другие их концы добавляем в колодку проводов «7» и «8» согласно схеме.
Обратно втыкаем колодки в монтажный блок и крепим его обратно на родное место
Далее, прикрепляем реле к кузову автомобиля в любое понравившееся место: например, рядом с тем же блоком.
Проводим длинные провода от колодок монтажного блока (которые мы уже установили) до противотуманок и подсоединяем их. Также крепим массу ПТФ к кузову авто.

Установка кнопки в панели

Чтобы установить кнопку, которая идет в комплекте монтажного набора, вам нужно будет частично разобрать переднюю панель.

К счастью, что завод предусмотрительно установил проводку для ПТФ во все комплектации «Самар», поэтому нам остается снять центральную консоль и найти в проводке колодку для подключения кнопки.

Снятие центральной консоли

Далее найдите колодку проводов, установите кнопку и соберите панель.

После чего необходимо проверить фары на работоспособность.

Не забывайте, что они срабатывают только после включения габаритных огней!

После установки ПТФ нужно будет настроить и отрегулировать!

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

количество — 2 штуки;
не ближе 25 см к поверхности дорожного покрытия;
не больше 40 см от внешнего контура фар;
гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

какая торпеда стоит на вашем автомобиле;
есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Установка противотуманных фар – правильные монтаж и подключение
