Установка противотуманок на Лада Гранта своими руками: схема подключения ПТФ

Лучшие газоразрядные противотуманные фары

Ксеноновые

Hella Micro DE – очень компактная модель с магниевым корпусом и ксеноновой лампой, которая в другой версии может быть галогенной. Крепится горизонтально с помощью П-образного подвесного кронштейна к самым разным авто, независимо от их размера. Замена лампы осуществляется с тыльной стороны, для чего предварительно снимается резиновый колпак – при работе нужно учитывать длину девайса в 14 см. Комплект представляет собой 2 противотуманки с «огнями» и кронштейнами, а также задние заглушки, провода и болты крепления. Световое пятно – однородное с необходимым захватом обочин.

Достоинства:

  • характеристики: Н3 / 55 / 12 / Ø40 мм / 4,6…5,3;
  • по освещенности мало чем уступает головным фарам, при этом не слепит глаза другим участникам движения;
  • прочная и герметичная конструкция;
  • четкая граница между светом и тенью;
  • компактность и полная комплектность.

Недостаток:

из-за большой глубины изделия иногда возникают сложности с монтажом.

По отзывам: ни копейки не жалеют о потраченных деньгах. После замены видимость значительно улучшилась. Один из пользователей «доволен на 200%».

Биксеноновые

Morimoto Mini H1 – ПТФ в виде ее основной составляющей: биксеноновой линзы для лампы Н1 с переходниками на цоколи Н4, Н7. Благодаря небольшому размеру установка возможна на любое транспортное средство, вплоть до скутера или велосипеда. Элементы должны совмещаться только с корпусом с гладкой поверхностью стекла. В комплект поставляется по паре: билинз с переходниками, замков для ламп Н1, масок Х1, блоков розжига, а также кольца, шайбы, уплотнители и проводка.

Достоинства:

  • характеристики: Н1 (Н4, Н7) / 35 / 12 (24) / Ø63 мм / 4,0…4,2;
  • световым пятном охватывается широкий наземный участок правильной геометрической формы;
  • световой поток равен 3200 лм, его граница – четкая ступенчатая;
  • шофера по «встречке» не подвергаются ослеплению;
  • срок эксплуатации рассчитан на 6 тыс. часов;
  • «хорошая» цена.

Читать дальше: Chevrolet cobalt размер дисков

Недостатки:

существенные не приводятся.

По отзывам: высококачественные приборы отлично справляются со своей задачей. При покупке нужно обязательно проверять подлинность товара.

Процесс установки фар

Этапы демонтажа бампера:

  • снять регистрационный знак;
  • открутить под ним 2 болта;
  • снять по 2 винта крепления подкрылков;
  • открепить 6 болтов крепления к кузову;
  • отсоединить все винты нижнего крепления бампера к кузову и подкрылкам;
  • отщелкнуть боковые защелки;
  • снять бампер, выдвинув его вперед.

После того как бампер демонтирован, можно приступать к подготовке места крепления оптики. Штатные места крепления противотуманных фар Лада Гранта закрыты пластиковыми заглушками. Для того чтобы их убрать, нам понадобится нож. Аккуратно вырезаем отверстия нужного диаметра, периодически примеряя ПТФ, чтобы не срезать лишнего и не повредить бампер.

После того как достигнут, следует обработать края отверстия напильником для получения эстетического внешнего вида. Далее крепим противотуманки саморезами к бамперу, устанавливаем всю эту конструкцию на место, после чего можно начать подключение ПТФ согласно прилагаемой схеме. После установки противотуманных фар , их необходимо отрегулировать в соответствии с ГОСТом. Можно отогнать машину на СТО, а можно сделать это самостоятельно, убедившись в том, что давление шин соответствует норме.

Для самостоятельной регулировки нужно в темное время суток поставить авто на расстоянии 5 м от ровной стены (вместо стены может быть использована любая ровная поверхность достаточно большого размера: забор, лист фанеры и так далее), качнуть кузов вручную (тогда пружины подвески встанут в правильное положение) и уже после этого регулировать ПТФ. Если в них установлены ксеноновые лампы, необходимо тщательно проверить, чтобы противотуманные фары освещали дорогу, а не слепили водителей встречной полосы.

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них. У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет. Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Рабочий процесс

Все мероприятия можно разделить на два этапа – подготовительный и монтажный, рассмотрим каждый из них более подробно. Об установке ПТФ на другие модели ВАЗа, к примеру противотуманные фары на Калину своими силами, вы можете прочесть в других разделах сайта.

Подготовка

Эта стадия состоит из множества операций:

В первую очередь следует снять клемму с аккумулятора, после чего откручивается бампер: саморезы в колесных арках, два самореза в креплении к подкрылку, отвинчиваются гайки крепления защиты картера, а также снимается решетка, и не забудьте о креплении к раме, два болта спрятаны под номером, как показано на фото. После этого углы конструкции слегка разводятся — и бампер снимается.

Не забудьте о болтах под номерной площадкой

Чтобы поставить противотуманные фары для Лада Гранта ВАЗ 2190, вам в любом случае придется резать бампер, можно по диаметру насверлить отверстий и после вырезать фрагмент, а можно кольцевым сверлом сделать первичную заготовку, а после расширить ее с помощью ножа.

Отверстие, сделанное кольцевым сверлом, легко расширяется с помощью канцелярского ножа

  • Далее край зачищается с помощью шарошки, так вы сделаете прорез аккуратным и ровным.
  • Затем прикрепляем противотуманные фары на Гранту – установка производится посредством трех саморезов, вворачиваемых прямо в бампер.

Подключение

Тут все также довольно просто:

Перед тем, как установить противотуманные фары на Гранту, изучается схема подключения, она очень проста, и в ней можно разобраться даже без соответствующей квалификации.

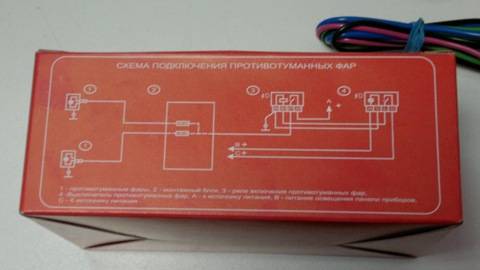

Схема чаще всего размещена прямо на упаковке

Далее протягивается проводка от кнопки в салоне к установочному блоку под капотом, характер работ зависит от места расположения переключателя

Блок подключается согласно схемы.

Проводка под капотом протягивается в гофрах, ее положение фиксируется пластиковыми хомутами, важно, чтобы все соединения были максимально надежно защищены от воздействия влаги, для этого на них рекомендуется надевать термоусадочные элементы.
Далее подключаются разъемы фар, и система проверяется на работоспособность, если все нормально, можно окончательно собирать все узлы. Как видите, инструкция проста, но поработать все равно придется достаточно много.

Для того чтобы улучшить внешний вид, на фары дополнительно могут устанавливаться реснички или специальные наклейки. Изготовление наклеек на фары – новая услуга, которая позволяет улучшить внешний вид автомобиля с минимальными затратами.

Пошаговая инструкция по установке задней противотуманной фары

Многие автовладельцы Lada Granta Liftback удивлены, услышав о подобном, но это факт. Конечно, речь идет не о ПТФ в ее классическом виде, а о лазерном стоп-сигнале. Он устанавливается в задней части автомобиля, информирует сзади едущего водителя о транспортном средстве. Так как строго определенного места монтажа нет, принято фиксировать в области номерного знака, под нижним контуром бампера, в спойлер. Известны случаи встраивания аксессуара внутрь.

Ярко-красный световой луч информирует сзади едущих водителей, предотвращая аварийные ситуации. Также стоп-сигналом пользуются, когда нужно уведомить водителя о необходимости переключения дальнего света фар. Альтернативный способ использования освещение при сдаче задом, парковке в условиях ограниченной видимости. Максимально эффективная длина луча составляет 25.0 метров. Превышение длины не гарантирует качество освещения.

Запитка напряжения происходит от левого / правого стоп-сигнала. Активация возможна, как нажатием на педаль тормоза, так и отдельно выведенной кнопкой. Решение принимает владелец, основываясь на личных убеждениях. На практике, активация происходит автономной кнопкой, так как при сдаче задом не всегда целесообразно пользоваться штатной педалью тормоза. Категорически запрещается наводить луч лазера в область лобового стекла сзади едущего водителя.

Схема подключения ПТФ для Лады Калина и Лады Гранта

Подключение противотуманных фар осуществляется по классической схеме, когда применено силовое реле управляемое слаботочной цепью с кнопки включения противотуманных фар. Кнопка включения противотуманных фар запитывается от сине-черного провода подходящего от замка зажигания. Смотрите статью «Схема подключения фар — ближнего и дальнего света Лада Калина». При подключении к данному проводу противотуманные фары будут включаться только при включенном зажигании. Если у вас применен новый блок управления освещением, то возьмите универсальный измерительный прибор. Измеряя сопротивление между ножкой вход сине-черного провода и остальными контактами найдите вывод с сопротивлением равным 0 при включенной кнопке противотуманных фар, и соответственно при сопротивлении равном бесконечности при выключенной кнопке. Провод с этого контакта проведите в моторный отсек к контакту реле 85, это должно быть нормально разомкнутое реле. Произведите подключение согласно приведенной ниже схеме (кнопка включения противотуманнных фар теперь получается встроена в блок управления освещением). Противотуманные фары можно использовать.

Схема подключения противотуманных фар для Лада Калина Лада Гранта (не штатная)

Видео

Монтажная схема для установки противотуманных фар показана в видеоролике, снятом для канала «Любитель Автомобилей».

Допустим, Вы поставили противотуманные фары и вам необходимо разобраться с подключением. Надеюсь, мы поможем в этом, ничего сложного в данной ситуации нет.

Прежде всего необходимы:

  • минимальные познания в электротехнике (найти +12в и массу);
  • инструмент – нож, кусачки, плоскогубцы, клеммник;
  • расходные материалы: изо-лента синяя, термоусадка подходящего диаметра, хомуты пластиковые, гофра автомобильная, клеммы массовые и соединительные.

Подобрать соответствующие основные материалы:

  • провод 2-х жильный сечением 1.5 мм2 – прибл. 6м;
  • реле включения с разъемом (обычное реле света с ВАЗ 2108) -1 шт;
  • выносной предохранитель 30А -1 шт;
  • кнопка включения (на выбор по дизайну, желательно с подсветкой);
  • разъемы к туманкам (если нет)-2 шт.

Теперь, когда все готово собираем такую схему рис 1.

Лада Гранта SE › Бортжурнал › Установка ПТФ

Всем привет))) Итак я сегодня расскажу об установки ПТФ на свою Ладу Гранту. Рассказ будет довольно длинный и всем желаю терпения дочитать до конца. Начнем с того, что при включении дальнего света фар, ближний на гранте отрубается (в отличии от приоры и калины), что для меня не очень хорошо, так как не видишь перед машиной 5-10 метров. Дабы избежать этого неприятности мной было решено поставить противотуманные фары. Выбрав день, вместе с моим другом zhendos07 отправились за покупкой всего необходимого. Что в итоге было куплено. Итак по порядку. 1) ПТФ фирмы киржач (в ПТФ-ках сразу стояли лампы фирмы Osram) 2) Набор для подключения ПТФ (покупайте набор именно от гранты, т.к. набор от приоры и калины не подходят) 3) Проставки или как еще их называют «Очки» в бампер (бампер у меня от гранты лифтбек)

Кому интересно, разберу для внимания состав набора для подключения ПТФ. Итак туда входят 1) Сама проводка в гофре (гофра — огромный +

) 2) Кнопка для включения ПТФ с колодкой и проводами 3) Реле 4-х контактное 4) Колодка под реле (в наборе специальная колодка, чтобы ее можно было присоединить сбоку к блоку предохранителей) 5) 2 предохранителя на 10А 6) Болтики и коннекторы 7) Инструкция по подключению ПТФ

Приехав ко мне в гараж, мы с другом zhendos07

решили устанавливать ПТФ. Итак обо всем по порядку. Идея установить люксовый МУС отпала, поскольку это лишние вложения, и в дальнейшем надо было бы снимать приборку впаивать туда диод, что не очень хотелось делать. Было решено делать через обычную кнопку. Первым делом мы сняли бампер, буквально за 5 минут. Держится он сверху, где решетка, внизу под бампером и под номером 2 болта (не забудьте про них). Сняв бампер, и вытащив старые заглушки были поставлены новые заглушки ПТФ. После я прикрутил каждую ПТФ к бамперу обычными шурупами, кстати они есть в наборе для ПТФ.

Дальше решили заняться проводкой. И тут нас ждал настоящий геромой. Решили мы сделать все по фен-шую через блок предохранителей. Так вот, чтобы добраться до него нужно тысячу раз изругаться матом и просто удивится как там можно было сделать на Автовазе. Сняли крышку блока предохранителей и увидели болт, который держит блок. Поняли, что нам мешает кожух рулевой колонки. Сняли и его. НО как оказалось открутить болт мешает блок ЭУР… Покурили минут 15 в размышлениях что делать… В итоге открутили этот болт, который держит блок. Помог специальный набор, который есть у моего друга с разными насадками и отверточками. Блок был освобожден.

Начали тянуть проводку. Тянули из подкапотки в салон. Наоборот не получится. Разложили всю проводку как надо, в моторном отсеке, проводку притянули на пластмассовые хамуты в основной проводке. В салон провода завели через заглушку под педалью газа. С этим не было сложностей. Но снова не задача. При вставке клемм в блок мы поняли, что коса проводов у блока очень короткая и блок не развернуть и повернуть. В итоге, отогнув его немного вниз, практически в слепую клеммы были вставлены. Хочу заметить, что в комплекте для подключения ПТФ длина проводов впритык. Т.е. нам еле-еле хватило их дотянуть до блока. На этом основные сложности кончились.

Схема подключения противотуманных фар Лада Гранта лифтбек

Моторный отсек

  • От правой фары ПТФ прокладываем дополнительный провод к левой. Спаиваем, выводим в моторный отсек для подключения к реле.
  • Массу фиксируем на кузов в месте крепления бампера, можно под номерным знаком, по центру.
  • Не забываем всю электрическую проводку укладывать в гофре из огнеупорного материала.

Салон автомобиля Лада Гранта лифтбек

  • Гофрорукав прокладываем посредством отверстия в уплотнителе гидрокорректора.
  • Подключение лучше всего зацикливать на замке зажигания. То есть, при выключении будут гаснуть фары автоматически.
  • Открываем крышку вещевого ящика, отжимаем боковые упоры, извлекаем крышку.
  • Протягиваем руку в полость, аккуратно выдавливаем блок из двух кнопок управления обогревом стекла и ПТФ.
  • Запитываем минус от кнопки обогревателя. Плюс брать не станем, так как будут активироваться одновременно.
  • Заводим плюсовой кабель, устанавливаем блок вновь.
  • Подключаемся к плюсу от блока включения зажигания (синий провод), он расположен под рулевым колесом.
  • В завершение запитываем реле — регулятор: масса — провод с кнопки — конец на ПТФ — плюс на зажигание.

В каждой конкретной комплектации цветовая гамма проводом может отличаться. Детально прочтите схему в инструкции по эксплуатации. Классические цвета: красный, желтые, синий, коричневый. Если не хотите проводить запитку через замок зажигания, схема подключения упрощается на одну процедуру меньше.

Подключение противотуманок

Когда завершена установка противотуманок на модель «Лада Гранта», можно вмонтировать бампер на место и зафиксировать его при помощи крепежных элементов. После этого потребуется произвести подключение к бортовой электросети:

  1. По схеме, которая имеется в инструкции к комплекту противотуманных фар, необходимо произвести монтаж. В салон провода необходимо заводить через подкапотное пространство и отверстия, предназначенные для жгута, идущего к монтажному блоку.
  2. В монтажном блоке нужно установить предохранитель для защиты цепи и электромагнитные реле. Без этого противотуманки на «Гранту» нельзя ставить.
  3. Один провод нужно подключить к кнопке, которая включает противотуманки, расположенные сзади. Если сделать именно так, то модуль управления светотехникой автомобиля будет выдавать информацию о работе противотуманок на приборной панели.
  4. После подключения всех элементов необходимо установить клемму на аккумуляторную батарею и проверить работоспособность противотуманных фар. Если имеется необходимость, то производится регулировка пучка, чтобы он был на том же уровне, что и у ближнего света фар.

На этом установка противотуманок на «Гранту» окончена. Если же не получается использовать для подключения стандартную проводку, имеющуюся на автомобиле, можно проложить новую. Для этого потребуются электромагнитное реле, провода, штекеры, предохранитель.

Процесс установки

Установка противотуманных фар на ВАЗ-2190 происходит в несколько ступеней.

Процесс самостоятельного монтажа и подключения ПТФ на Ладу Гранта обязательно должен начинаться с обеспечения электрической безопасности. Надо, чтобы автомобиль был обесточен, поэтому первое, что необходимо сделать – это отсоединить минусовую клемму аккумуляторной батареи. Далее нужно удалить передний бампер с автомобиля, предварительно подготовив место для работы с ним (положите на пол картон или какую-либо ткань). Чтобы отсоединить бампер, нужно открутить болты крепления решетки радиатора, два болта, на которых держится номер, все болты на бампере снизу, а также саморезы, что крепят бампер к колесным дугам и подкрылкам, с обеих сторон. Потом, раздвинув углы бампера, аккуратно потянуть на себя и снять его. Положив бампер на подготовленное место, с помощью дрели и сверл начинаем делать отверстия по периметру выемок для ПТФ, расположенных с двух концов бампера. Чем больше отверстий будет сделано, тем легче будет избавиться от заглушки

Это следующий шаг: с помощью ножа осторожно вырезаем отверстие для противотуманной фары по внутренней окантовке выемки. После предыдущего процесса овал выйдет грубым, но дальше должна вступить в работу вставленная в дрель круглая зенковка. С ее помощью очень осторожно требуется поровнять отверстие по внешней окантовке

С ее помощью очень осторожно требуется поровнять отверстие по внешней окантовке

Если вы не уверены в мастерстве владения дрелью, можете использовать вместо нее наждачную бумагу или напильник. Это займет гораздо больше времени, но обеспечит ровность и аккуратность посадочного гнезда – как окончательный результат работы. Примеряем фару к полученному отверстию, и если нареканий никаких нет, крепим ее тремя саморезами. Четвертый чуть позже будет использоваться для регулировки светового пучка. Теперь необходимо подвести к противотуманным фарам электропроводку. Схема подключения находится в инструкции, особых сложностей там нет. Сначала заводим провода в салон машины через отсек под капотом и специальное монтажное отверстие. В монтажном блоке производим установку и подключение предохранителя и реле. Подключаем провода МУС (модуля управления светотехникой) к кнопочному переключателю (для задних фар) и к самим ПТФ. Это наиболее простой вариант подключения, при нем все сведения о работе системы выводятся на панель приборов. Ставим передний бампер, при этом втягивая провод в пространство под капотом и закрепляя их хомутами и стяжками, то есть где это необходимо или там, где есть доступ. Закрепляем бампер болтами и саморезами, проверяем надежность крепления. Возвращаем на место минусовую клемму аккумулятора и осуществляем проверку работы фар. При необходимости (а она, скорее всего, возникнет) проводим регулировку светового пучка с помощью подкручивания последнего, четвертого болта крепления ПТФ.

Водители Гранты часто вспоминают о необходимости противотуманных фар, однако опционально они устанавливаются только в максимальную комплектацию. Базовые версии оснащены лишь местом для клавиши в салоне и отверстиями в бампере, которые с завода прикрыты пластиковыми заглушками.

Монтаж ПТФ (фото-инструкция)

Как вы уже могли заметить, бампер Лады Гранта представляет из себя единую отлитую форму из пластика, в корпусе которого и расположены места для противотуманных фар, скрытые заглушками. Следующим этапом будет вырезание этих заглушек.

  1. Лучше всего в первую очередь разметить место для выреза.
  2. Проводить эту работу следует с повышенной тщательностью и аккуратностью. Для того чтобы вырезать отверстия можно использовать как обычный канцелярский нож, так и более профессиональное оборудование — бормашину.

    Отверстие вырезаем как можно аккуратнее.

  3. В любом случае аккуратность и полное исключение спешки, залог идеального выполнения поставленной задачи. Однако, чем бы вы не воспользовались для вырезания этих отверстий им в любом случае потребуется обработка от заусенцев, неровностей и задиров. Эти работы также не принципиально проводить чем-то одним, будь то напильник, наждачная бумага или шлифовальная насадка бормашины, главное, чтобы результатом служило ровно отрезанное отверстие с чистыми и гладкими краями.

    Зачищаем все края от неровностей.

  4. После проведения этих операций, можно приступать непосредственно к монтажу противотуманных фар.

    Крепим противотуманки с помощью болтов.

Установка ПТФ через отдельную кнопку

Для того, чтобы подключить противотуманные фары на Лада Гранта, не надо с нуля покупать весь комплект проводки, реле и дополнительных деталей.

Достаточно лишь взять специальный комплект для подключения ПТФ для автомобилей Лада семейства калина/приора/гранта. Такой комплект включает в себя все необходимые материалы, а также подробную инструкцию по установке. Всё же, как правило самый главный недостаток этой проводки — короткие провода для кнопки включения ПТФ, но они без проблем удлиняются путём врезания необходимой длины проводов.

Всё необходимое в этом наборе уже присутствует.

Установку следует проводить строго по инструкции, выводя провода от ПТФ, непосредственно к монтажному блоку, по бамперу и лонжерону проложив проводку к самой кнопке

Важно зафиксировать все провода пластиковыми хомутами и уложить провода в гофрированную трубку там, где их износ максимально возможен

Схема подключения ПТФ

Подключение проводим строго по этой схеме:

При подключении ПТФ по такой схеме, гарантированно всё будет работать.

Единственным минусом такого варианта подключения ПТФ будет отсутствие сигнальной лампы на панели приборов.

>

Какие противотуманки лучше для Гранты: Киржач или Bosch

В более дорогих комплектациях на Ладу Гранта с завода устанавливают комплект противотуманных фар производства ООО Автосвет, г. Киржач. Судя по отзывам владельцев, работают они неплохо. Есть также набор, произведенный в Тольятти, которым тоже комплектовались заводские автомобили. Его номер по каталогу 2190-3743010 и 2190-3743011.

https://www.youtube.com/watch?v=ytdevru

Средняя цена неплохих отечественніх противотуманок — около 40-50 долларов.

В комплект ПТФ для Гранты входит:

  1. Реле противотуманок.
  2. Соединительные провода в комплекте с разъемами.
  3. Кнопка включения ПТФ.
  4. Около трех метров гофры.
  5. Противотуманные фары.

По выбору лучших противотуманных фар на Гранту существует масса мнений. Как правило, публика не сильно доверяет недорогим китайским брендам, которых тоже полно на рынке. Им предпочитают ПТФ ООО Автосвет (Киржач) и рязанские Bosch. Есть мнение, что:

  • бошевские противотуманки оборудованы более толстыми стеклами, имеют клапана для отвода влаги;
  • расстояние от лампы до стекла в рязанских ПТФ больше, поэтому стекло не так нагревается и не раскалывается;
  • ПТФ Киржач часто страдают от повреждения стекол, как из-за температурных перепадов, так и из-за механических повреждений.

Противотуманки третьего типа, от комплектации SE в штатное место в бампере многие устанавливать не рекомендуют из-за неважного качества сборки и тонкого стекла. Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь

Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь

Чтобы поставить ПТФ на Гранту, нужно потратить от силы несколько часов, причем большая часть времени уйдет на разводку проводов и снятие-установку бампера. Как снять передний бампер на Гранте, мы разбирались не так давно и весь процесс довольно подробно описан здесь.

Схема подключения противотуманок

  1. Провода должны иметь минимально достаточную длину, поэтому прокладка выполняется аккуратно и внимательно. Чтобы провести провода питания от ПТФ в салон к кнопке включения, реле и предохранителям, снимаем левый локер, укладываем на рамке радиатора провода с гофрой с помощью пластиковых хомутов на пистонах.
  2. Минус от каждой лампы прикручиваем не на первую попавшуюся шпильку или болт, а на штатное место, с противоположной стороны радиаторной рамки. В этом случае мы будем спокойны за клемму массы, поскольку в этом месте редко бывает вода, окисляться клемма не будет.
  3. На задней части подкрылка находим резиновый уплотнитель, вынимаем его и протягиваем сквозь него жгут проводов в салон под монтажный блок.
  4. Вставляем клеммы от проводов ПТФ в монтажный блок — правые ПТФ на предохранитель F16 номиналом 10А, левые на предохранитель F17 такого же номинала.
  5. В каждом наборе есть двойной провод, который нужно подключить одним концом к контакту реле ПТФ 87, двумя другими — к предохранителям F16 и 17.
  6. Теперь прикручиваем массу в салоне. Если не хватает штатного провода, не натягиваем его до состояния струны, а находим новый, обжимаем новую клемму и прикручиваем массу в надежном месте к кузову.
  7. Проверяем разводку по монтажному блоку — контакт от ножки 87 подключен двойником, масса от ножки реле 86 прикручена к кузову, силовой провод от замка зажигания установлен на ножке 30 реле.
  8. Устанавливаем кнопку включения ПТФ. Ее место — на центральной консоли возле кнопки обогрева заднего стекла. Если мы правильно протянули провода, длины должно хватить. Подсветку и массу берем с кнопки обогрева стекла, 12 Вольт берем от замка зажигания, остальные провода — согласно схеме.

Проверяем работу кнопки и ПТФ, предварительно проверив все соединения и накинув массу на аккумуляторе. Сборку проводим в обратной последовательности. Остается отрегулировать положение противотуманок так, чтобы они не слепили встречных водителей.
