Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ

Колокол легко снимается, так как крепится всего на 4 болтах

Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности

Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Фотогалерея: основные этапы работ

Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись

Фланец извлекается только через использование съёмника

Место посадки необходимо очистить от пыли и грязи

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

Видео: инструкция по разборке КПП на ВАЗ классике

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

• молоток;
• мощная отвертка;
• две простые плоские отвертки и одна крестообразная;
• головки на 13 мм и 17 мм с удлинителем;
• торцовые ключи на 10 мм и 19 мм;
• пинцет;
• набор гаечных ключей;
• обтирка или ветошь;
• емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

• отсоединить электрические провода от коробки и от стартера;
• снять стартер;
• отсоединить карданный вал, разобрав эластичную муфту;

• отсоединить привод спидометра;
• отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

• торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
• вставить отвертку между картером и блоком, отжать картер от блока;
• снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного завода «ВАЗ» не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

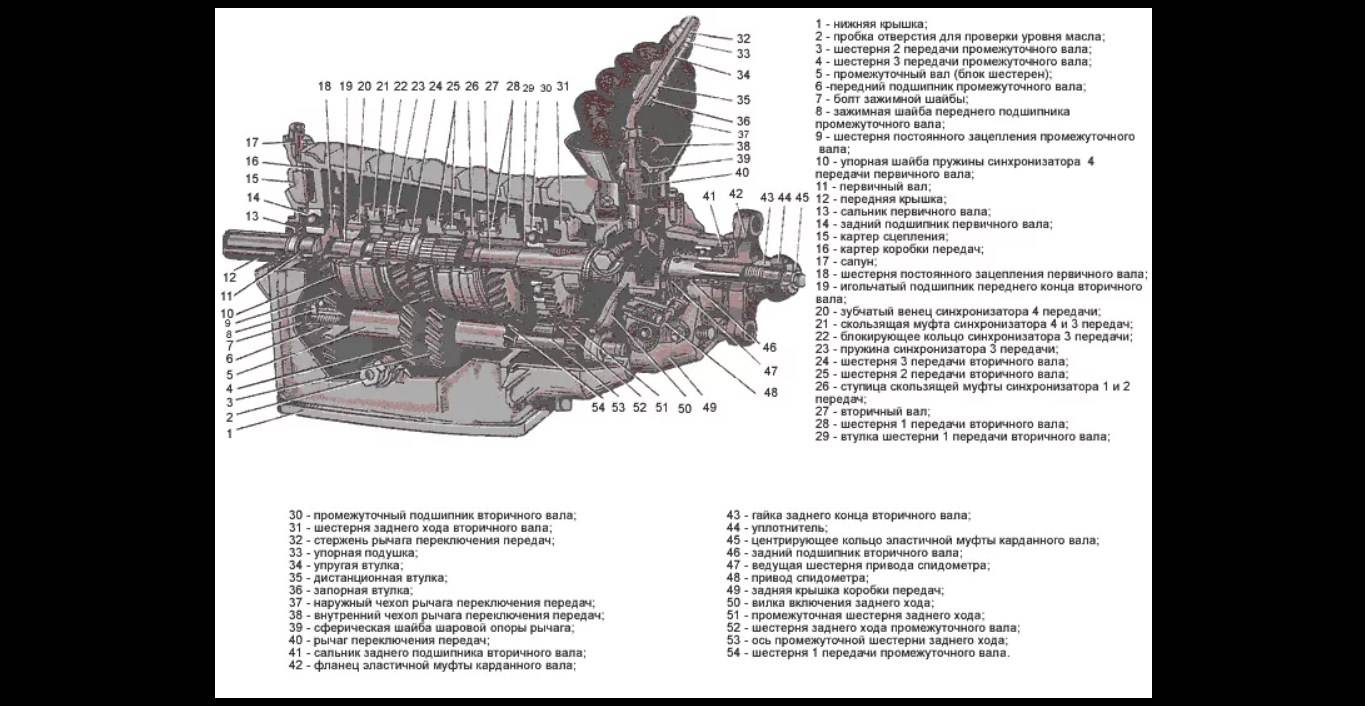

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ! Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Порядок разборки коробки передач ВАЗ-2107

В первую очередь вы должны открутить гайки, при помощи которых присоединяется корпус рычага переключения передач. Теперь можете снять рычаг с вашей коробки и далее демонтировать крепежный кронштейн трубы выхлопа. Следующий шаг – откручивайте болты крепления нижней и задней крышки КПП. Такого действия будет достаточно для визуальной оценки состояния синхронизаторов и шестерен. Если вы выявите, что эти элементы КПП имеют сильный износ, то, вероятнее всего, причина повышенного шума, исходящего от КПП, заключается именно в них. Но, все-таки мы советуем дополнительно проверить валы КПП на наличие осевого смещения. Если смещение присутствует, значит подшипники уже изношены  и их обязательно нужно заменить.

Для замены всех изношенных и неисправных элементов потребуется полная разборка коробки передач. Для этого вы должны сразу снять заднюю крышку. Чтобы это сделать, нужно открутить крепежную гайку. Вы получите доступ к этой гайке после того, как снимите нижнюю крышку. Чтобы было удобно снимать крышку, мы советуем передвинуть вниз ползун 1 – 2 передачи. Далее несильно постукивайте по крышке и снимайте ее с имеющихся шпилек. Чтобы добраться до подшипника заднего хода и пятой передачи, нужно предварительно выпрессовать имеющуюся заглушку. После этого вы сможете извлечь блок заднего хода и пятой передачи. Воспользуйтесь съемником и аккуратно извлеките подшипник и изношенный сальник вторичного вала. Осмотрите их, если износ сильный, то обязательно замените эти детали на новые.

Для проведения дальнейшей разборки коробки передач необходимо отсоединить картер сцепления. Таким образом вы сможете добраться до сальника передней крышки КПП. Если увидите следы масляных подтеканий, значит сальник нужно обязательно заменить. Теперь можете выкручивать болт подшипника, который имеется на передней крышке, болт крепления промежуточного вала и болт блока шестерен. После этого можете откручивать пластину, под которой установлены фиксаторы ползунов и пружины

Эти элементы также вынимаются, но тут важно обратить свое внимание на то, где какая пружина стояла, чтобы потом их установить аналогичным образом

После всех вышеописанных действий вы можете приступать к снятию блока шестерен

Но перед началом работ обратите свое внимание на дистанционные кольца – вы должны запомнить их расположение. Итак, в первую очередь снимается шестерня пятой передачи в комплекте со штоком переключения. Заметим, что данные шестерни имеют свои ограничители хода, которые представлены в виде стопорных колец – их снимать нужно очень аккуратно

Далее извлекается подшипник промежуточного вала (задний), затем и сам вал можно доставать с корпуса коробки. Следующее действие – извлекаете ползун, который отвечает за включение третьей и четвертой передач. Не забудьте предварительно открутить болт крепления вилки. Аналогичным способом извлекается ползун первой – второй передач. Тут свое внимание обращайте на блокировочные сухари, которые находятся в картере КПП. Иногда мастера их просто теряют. С ползунами закончено, можно переходить к извлечению первичного вала. Следующим действием будет удаление стопорной пластины, непосредственно за которой расположен подшипник вторичного вала. После снятия пластины вы сможете извлечь вторичный вал. На этом разборка коробки передач считается завершенной

Заметим, что данные шестерни имеют свои ограничители хода, которые представлены в виде стопорных колец – их снимать нужно очень аккуратно. Далее извлекается подшипник промежуточного вала (задний), затем и сам вал можно доставать с корпуса коробки. Следующее действие – извлекаете ползун, который отвечает за включение третьей и четвертой передач. Не забудьте предварительно открутить болт крепления вилки. Аналогичным способом извлекается ползун первой – второй передач

Тут свое внимание обращайте на блокировочные сухари, которые находятся в картере КПП. Иногда мастера их просто теряют

С ползунами закончено, можно переходить к извлечению первичного вала. Следующим действием будет удаление стопорной пластины, непосредственно за которой расположен подшипник вторичного вала. После снятия пластины вы сможете извлечь вторичный вал. На этом разборка коробки передач считается завершенной.

Коробка переключения передач ВАЗ 2107

Не смотря на то, что среди всей линейки автомобилей ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет провести диагностические и ремонтные работы самостоятельно. Это обусловлено тем, что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

• движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
• движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Внутри коробки находятся такие основные элементы:

• Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
• Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал на подшипниках, так же как и первичный;
• Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается крутящий момент;

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

• главная пара — 4.1/3.9 (4.3);
• 1-я передача — 3.667 (3.667);
• 2-я передача -2.100 (2.100);
• 3-я передача — 1.361 (1.361);
• 4-я передача — 1.00 (1.00);
• 5-я передача – 0.820 (0.801);
• Задняя передача — 3.530 (3.530).

К основным техническим характеристикам коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

https://www.youtube.com/watch?v=hqcrKAMxH0k

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена цепи ГРМ ВАЗ 2107

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

• обесточиваем систему, снимая с АКБ минусовой контакт;
• демонтируем панель радиоприемника;
• немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
• резким движением вытягиваем стержень из рычага переключения скоростей;
• снимаем с рычага верхнюю и нижнюю втулки;
• демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
• извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
• демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
• немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
• демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
• разбираем крышку картера сцепления и карданную передачу;
• отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.
