Схема передней подвески Рено Логан: устройство, +фото

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Как поменять шаровую опору?

Поврежденный пыльник, его искажение или увеличение люфта в шарнирном механизме — повод для замены шаровой опоры транспортного средства (фото детали).

Для решения этой задачи действуйте так:

Демонтируйте рычаг подвески вместе с шаровой по схеме, что рассмотрена выше.
Поочередно с каждой из сторон подцепляйте с помощью отвертки кожух опоры, а после — делайте выпрессовку шаровой из рычажного отверстия (при этом точкой упора должно быть ребро изделия).
Оцените состояние проушины на факт повреждений.
Перед монтажом новой детали вычищайте место для установки от грязи и следов ржавчины, после чего подкладывайте трубку требуемого размера или головку и ставьте на место деталь.
С помощью молотка осторожно устанавливайте опору на место, ударяя по головке (оправке).
Собирайте все, действуя по обратному алгоритму.

Как проверить опорный подшипник Рено Логан на неисправность — видео диагностики

Характерные признаки и причины неисправности опорного подшипника передней стойки на Рено Логан:

1. Стук или скрип под капотом, при повороте руля или в процессе работы амортизатора;
2. Управляемость автомобилем снижается;
3. Нарушается плавность хода руля;
4. Через руль чувствуются неровности на дороге;
5. Шток амортизатора выпирает из верхней чаши.

Стук опорного подшипника Рено Логан, а так же скрип свидетельствуют о поломке комплектующих переднего амортизатора, в том числе пружины. Чтобы узнать, почему стучит опорный подшипник, следует проверить опору переднего амортизатора Рено Логан на исправность.

Для этого следуйте инструкции:

1. Осмотрите пружину амортизатора, используя фонарик, поверьте её на трещины;
2. Если пружина исправна, откройте капот, найдите чашку;
3. Проверьте выступ штока из резиновой чашки;
4. Теперь упритесь рукой верхнюю чашу на стакане кузова, раскачайте автомобиль снизу вверх;
5. Если ощутите или услышите стук — это означает, что потребуется замена;
6. Поднимите авто домкратом, снимите колесо, покрутите стойку. Исправный узел обеспечивает плавность поворота, без скрипа и заедания.
7. Характерный стук и диагностику опоры переднего амортизатора Рено Логан смотрите на видео.

Щелчки опорных подшипников

Замена передних стоек, опор и подшипников на Рено Логан

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо. 2. С помощью двух ключей на восемнадцать откручиваем гайки болтов крепления стойки к кулаку.

3. Вынуть нижний болт мешает суппорт. Разводим колодки с помощью плоской отвертки и откручиваем верхний болт крепления суппорта. Одним ключом держим, другим крутим болт.

4. Поднимаем суппорт. Теперь у нас появился доступ чтобы вынуть нижний болт.

5. Подбиваем молотком, а дальше от руки вынимаем нижний болт. 6.

Опускаем суппорт и закручиваем болт. Когда будем закреплять новую стойку болты вставим с другой стороны.

7. Выбиваем верхний болт и отделяем ухи крепежа стойки от кулака. 8.

Открываем капот и откручиваем верхнюю гайку крепления стойки. Для откручивания берем накидной ключ на двадцать один и шестигранник на шесть для того чтобы зафиксировать шток от поворота.

Во время откручивания последних витков резьбы верхней гайки, придерживаем стойку рукой чтобы она вам не упала на ноги. 9. Берем аккуратно стойку в тиски и откручиваем головкой на двадцать семь гайку стойки.

Стяжка пружин на передних стойках не нужна, ход пружины небольшой, она не выстрелит. 10. После откручивания гайки снимаем со стойки:

• опору
• опорный подшипник
• чашку
• пружину
• пыльник с отбойником

11. Новую стойку нужно прокачать. Нажимаем на шток 5-10 раз, он должен начать ходить плавно и без провалов.

12. После прокачки одеваем новый пыльник с отбойником.

13. Одеваем пружину широкой частью вниз и попадем внизу в два паза (замка).

14. Очищаем чашку от грязи и смотрим чтобы не было трещин. При необходимости меняем.

Чашки корродируют и могут лопаться. 15.Одеваем чашку на стойку.

16. Вращающейся стороной кладем опорный подшипник в опору и одеваем это все на стойку.

Опору и опорный подшипник устанавливайте новые. 17. Наживляем гайку стойки.

18. Берем стойку в тиски и затягиваем гайку. 19. Продеваем стойку из-под арки на место и наживляем верхний болт крепления.

Резиновую чашку менять не обязательно, она крайне редко выходит из строя. 20. Совмещаем отверстия крепежа, вставляем и затягиваем два болта.

21. Затягиваем верхний болт крепежа.

Как заменить диск сцепления, и каков его ресурс?

Сцепление важная вещь в авто, и многих интересует, сколько ходит сцепление? Средний ресурс диска достигает 150 тыс. км, а у более «спокойных» владельцев данная деталь может выходить порядка 200 тыс. км. После этого требуется замена сцепления.

Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.

Начинаем замену.

1. Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
2. Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
3. Отвинчиваем гайку крепления троса и удаляем его.
4. Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
5. Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
6. Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
7. После этого коробку демонтируем и убираем в сторону.

Замена сцепления выполняется преимущественно с помощником, потому что масса трансмиссионного агрегата достигает 50 кг.

Откручиваем 6 болтов, крепящих корзину к маховику, и снимаем узел в сборе
Подготовив новый узел к монтажу, центрируем диск по отношению к маховику
Монтируем корзину посредством указанных шести болтов
Рекомендуется заменить выжимной подшипник, что избавит от повторной разборки для того, чтобы была произведена замена сцепления, и смазать направляющие вилки.

Сборку выполняем по обратному алгоритму. По завершении регулируем трос сцепления Renault Logan. Не забываем при ремонте очистить «сапун» вентиляции коробки и залить смазывающую жидкость в картер трансмиссии.

Как выявить неисправность стоек амортизатора: наблюдаем за автомобилем

Для диагностики состояния стоек амортизатора не обязательно отправляться за помощью к СТО или полностью разбирать систему подвески – неисправность деталей можно определить по поведению автомобиля на дороге. Характерными признаками, требующими скорого ремонта, считаются:

• Затруднительное маневрирование или сильный крен во время прохождения поворотов;
• Наличие посторонних звуков, стуков или ударов в районе колеса во время преодоления препятствий;
• Сильная вибронагруженность рулевого колеса или раскачивание кузова автомобиля при выходе на крейсерскую скорость;
• Наличие подтеков масла после длительной стоянки под колесами автомобиля;
• Наблюдается проблемы в момент экстренного торможения или замечается увеличение тормозного пути;
• На шинах при условии правильного развала отслеживается неравномерный износ протектора.

При наличии одного или нескольких признаков на транспортном средстве рекомендуется провести осмотр подвески в целом – если автомобиль легко раскачивается на стойках или в конструкции присутствуют деформированные детали, рекомендуется в срочном порядке провести ремонт или замену комплектующих.

Профессиональная помощь Рено Логан: замена ходовой части, ремонт передней подвески

Рено Логан создавался французскими конструкторами специально для эксплуатации в российских условиях, поэтому на наших далеко не идеальных дорогах чувствует себя значительно лучше многих других авто своего класса. Не зря Логан называют не убиваемым. Но, к сожалению, сколь ни надежная его подвеска, рано или поздно, и она начинает требовать ремонта. И чем дальше – тем чаще, вплоть до полной ее замены.

Ремонт подвески Рено Логан задней

Наибольшие нагрузки в процессе эксплуатации авто испытывает задняя подвеска, что вполне объяснимо: Логан – автомобиль семейный, а потому хозяину приходится нередко загружать его по-максимуму, а то и вовсе перегружать. Со временем и пружины заднего моста теряют упругость, и амортизаторы изнашиваются. Как показывает практика, к исходу первой сотни тысяч км. пробега Логан приходит время серьезного ремонта этих элементов.

Неисправности задней подвески можно определить по следующим признакам:

• проседание задней части авто даже при не загруженном багажнике;
• при загрузке машины в процессе ее движения в районе задней оси появляется характерный стук, который становится особенно заметным при езде по неровной дороге;
• появление вибрации, которая особенно ощутима на заднем сидении авто;
• во время поворотов машину заносит даже на хорошей дороге и в сухую погоду;
• машина кренится в ту или иную сторону;
• протекторы задних колес машины изнашиваются неравномерно.

Все эти признаки по отдельности могут говорить о разных неисправностях, но вместе они указывают именно на проблемы с задней подвеской. При их появлении следует немедленно обратиться в автосервис и провести ее диагностику.

Чаще всего причинами этой неисправности оказываются, как мы уже говорили, пружины или амортизаторы. Если вторые в некоторых случаях возможно отремонтировать, то просевшие и, тем более, сломанные пружины восстановлению не подлежат – только замене.

Однако, основное назначение этих деталей состоит в защите наиболее уязвимых неупругих компонентов подвески – рычагов и рамы. При обновлении задней ходовой Логан целесообразно обновить и эти ее компоненты, стоимость их невысока.

Ремонт передней подвески Рено Логан

Передняя подвеска Логан хоть и имеет более простую конструкцию, но это не делает ее диагностику, ремонт или замену более простым делом. Поэтому и в случае неисправности этой части ходовой доверить ее ремонт лучше специалистам профильного автосервиса. В первом приближении передняя подвеска Логан представляет традиционную конструкцию типа МакФерсон. Это те же пружины и амортизаторы, только объединенные в две общие стойки. Это, с одной стороны, делает переднюю подвеску более жесткой, чем задняя (что вполне логично), с другой – увеличивает устойчивость машины на трассе во время поворотов. Но есть у этого типа подвески и один недостаток: ремонтировать такой блок амортизатора с пружиной несколько сложнее.

Вторая «классическая» неисправность амортизатора – это его протечка. Определить ее можно по следам масла на стойке. Чаще всего виной тому становятся изношенные сальники. «Лечится» эта болезнь просто: в амортизаторах меняется масло и ставятся новые сальники. Но для этого придется сперва выпрессовывать, а после ремонта вновь запрессовывать пружины.

При сильном износе нескольких элементов передней подвески и экономически, и с точки зрения качества ремонта целесообразна полная ее замена.

Ремонт ходовой Рено Логан

Рено Логан существует в России уже почти полтора десятилетия, за это время специалисты автосервисов успели хорошо изучить эту машину.

И, как показывает опыт ее обслуживания, при появлении неисправностей в том или ином элементе ее ходовой части, есть все основания провести диагностику всей подвески – и передней, и задней.

Вполне вероятно, что может потребоваться и ремонт компонентов, износ которых еще не успел заметно проявиться.

В этом случае мастер составляет перечень наиболее слабых компонентов и составляет список рекомендаций – какие можно восстановить, а какие подлежат замене.

Рено Логан: замена ходовой

Но владелец автомобиля должен быть готов к тому, что после достаточно большого пробега, измеряемого сотнями тысяч километров, Логану может потребоваться полная замена ходовой. Процедура эта, во-первых, занимает достаточно длительное время, ведь мастеру нужно будет не только снять с авто старую подвеску и установить на ее место новый комплект деталей, но и скрупулезно отрегулировать каждый из элементов, дабы машина не утратила устойчивости и управляемости.

голоса

Рейтинг статьи

Срок годности

Рулевые тяги способны прослужить довольно долго, 150 тыс. км не предел, необходимо присмотреться к наличию люфта, который свойственен неисправной составляющей подвески «Рено Логан». Рейка зубчатого образца имеет ресурс превышающий в большинстве ситуаций 400 тыс. км, элемент считается самым дорогостоящим, поэтому многие автовладельцы не спешат с заменой, просто подкручивают его, цена начинается от 50 тыс. руб. После таких манипуляций люфт пропадает, но усилие, которое нужно прилагать для поворота руля возрастет, такие эксцессы максимально заметны у транспортных средств, не оснащенных гидравликой.

Определение неисправности:

• О повреждении опоры стойки говорит разница расстояния между верхней опорой и стаканом. Расстояние на обоих стаканах должно быть примерно одинаковым: 1–1.5 см. Руль должен стоять ровно! Попросите помощника покрутить рулевое колесо, а сами положите руку на опору. Треск и заедания свидетельствуют о неисправности подшипника.
• Покачайте автомобиль поочерёдно с каждой стороны — исправный амортизатор сразу погасит колебания. Осмотрите его на предмет подтёков и механических повреждений.
• Приложите усилия, чтобы расшатать тягу рулевого наконечника и шаровую опору. Такой тип шарнирного соединения предполагает плавное движение в стороны. Вертикального люфта быть не должно! Проделайте подобную процедуру со штангой стабилизатора. Люфт будет свидетельствовать об износе втулок на Logan. Проверку стоек стабилизатора лучше делать, когда автомобиль стоит на ровной поверхности.
• Визуально осмотрите сайлентблоки: они не должны быть порванными. Отслоение втулок можно проверить, пошатав рычаг. Даже малейший люфт свидетельствует о необходимости ремонта.
• По фотографиям новых деталей сравните вид тяги стабилизатора, подрамника и рычага на предмет механических деформаций. Узлы и типы соединения задней подвески проверяются по схожему типу.

Подобного рода диагностику может сделать не только специалист СТО, но и начинающий автомобилист у себя в гараже. В процессе поможет руководство по ремонту, где для большей наглядности приведены фото.

Logan — бюджетная модель. Производитель позаботился о том, чтобы ремонт и диагностика автомобиля осуществлялись максимально просто и дёшево.

Многих обладателей практичных моделей Рено Логан заботит вопрос, направленный на правильный выбор деталей для замены в подвеске своего «железного друга»

В нашем выпуске мы уделим пристальное внимание конструктивным особенностям передней и задней ходовых частей, а также прольем свет на аспекты правильного ремонта этих составных узлов, ведь их устройство отличается. Также не пройдем мимо моментов обслуживания и данных о ресурсоемкости отдельных элементов подвесок

Многих интересует схема подвесок, которая будет размещена ниже.

Проводим замену стабилизатора

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Рычаг фронтальной подвески правый

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

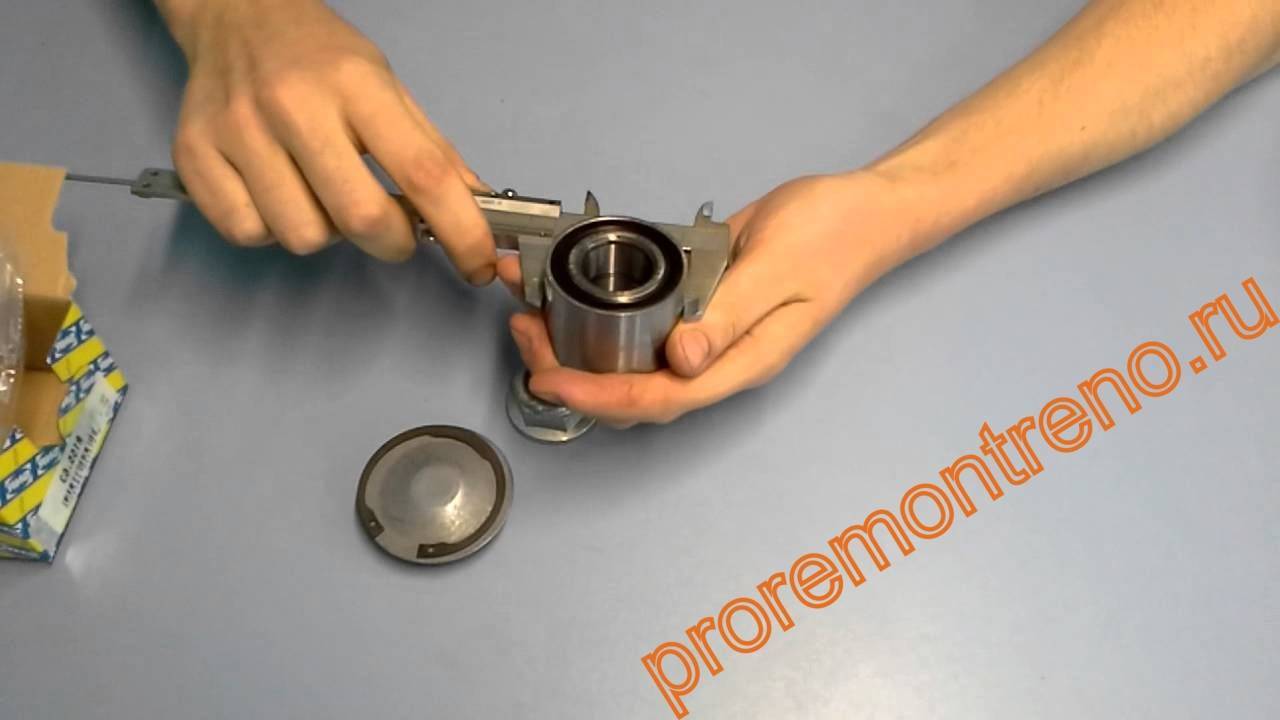

Как поменять подшипник ступицы?

Наибольшую сложность у многих автолюбителей вызывает установка нового подшипника ступицы (его фото ниже).

Делается эта работ при демонтаже или поломке ступицы.

Схема работ следующая:

• Поднимайте ручник для фиксации машины, после чего включайте первую скорость.
• Ставьте противооткатные башмаки под колеса, чтобы исключить перемещение автомобиля.
• Выкручивайте гайку, удерживающую ступичный подшипник. Если сделать это не удается из-за прокручивания колеса, дайте команду помощника на время демонтажа выжать тормоз.
• Подвешивайте требуемое колесо домкратом, после чего демонтируйте его.
• Демонтируйте датчик скорости, защитный узел тормозов и диск.
• Разделяйте кулак и наконечник, после чего снимайте палец шаровой.
• Разделяйте амортизатор с кулаком, после чего снимайте сам кулак, установленный на шлицевом хвостовике.
• Для выпрессовки ступицы ставьте кулак в тиски, подставляйте специальную оправку (головку) и с помощью молотка постепенно «выбивайте» деталь. Учтите, что кольцо подшипника, установленное изнутри, остается на прежнем месте.
• Используйте отвертку для поддевания шайбы, после чего освобождайте сальник, а далее — снимайте шайку.
• Зафиксируйте сальник в губках тисков, ставьте зубило между границей ступицы и кольцом изнутри, после чего смещайте последнее по ступице, делая несильные удары молотком. Как только появится небольшой зазор, устанавливайте съемник и спрессовывайте кольцо.
• Снимайте стопорные кольца щипцами, после чего доставайте кольцо подшипника, а далее — снимайте саму деталь.
• Для выпрессовки подшипника ударяйте по торцевой части внешнего кольца, подставив проставку (к примеру, головку). На фото ниже показан этот процесс.
• Вычищайте место для посадки в кулаке, а также углубление для монтажа кольца стопорения. После с помощью надфиля вычищайте забоины, которые могли остаться от зубила.
• Устанавливайте в углубление кольцо датчика скорости, а после делайте запрессовку нового ступичного подшипника (отремонтировать старый узел не удастся).
• Ставьте винт съемника, а далее — подшипник. Чтобы установить изделие на место, нажимайте на чашку. Следует, чтобы шайба упиралась о кулак.
• По завершению монтажа подшипника ставьте кольцо в углубление и делайте впрессовку ступицы. Оставшуюся работу выполняйте по обратному алгоритму.

Работы по восстановлению передней подвески Рено требуют от автолюбителя определенных навыков и знаний. Но при четком следовании алгоритму, наличии требуемого инструмента и оригинальных деталей для замены все удается сделать своими руками.

Ходовая часть Рено Логан заслужила признание среди отечественных автомобилистов за свою мягкость, энергоёмкость и ремонтопригодность. Устройство ходовой части достаточно архаично: спереди — конструкция по типу Макферсон, сзади — неразрезная балка.

Благодаря решениям конструкторов Рено Логан, способы обнаружения неисправностей просты и осуществляются даже в гаражных условиях. Проведя диагностику, вы заранее подготовитесь к ремонту, не дожидаясь, когда ходовая часть сообщит о себе неприятными стуками, вибрациями и непредсказуемым поведением автомобиля на дороге.
