Устройство, разборка и ремонт редуктора мотоблока

Техническое обслуживание Оки

Техобслуживание мотоблока включает несколько этапов:

Ежедневные работы до и после эксплуатации.
Замена масла.
Плановый осмотр.
Консервация на длительное хранение.

Рассмотрим первый пункт.

Перед эксплуатацией мотоблока Ока необходимо:

проконтролировать уровень масла и горючего,заливать можно только качественные рабочие жидкости;
проверить надежность болтовых соединений;
проверить давление в шинах.

После эксплуатации необходимо:

хорошенько очистить и вымыть мотоблок;
просушить в тени;
смазать все узлы и механизмы;
поставить на хранение.

Не менее важным является второй пункт — “Замена масла”. Первая замена производится после обкатки мотоблока. Через каждые проработанные 25 моточасов проверяется уровень масла в редукторе, при необходимости жидкость доливается. Масло в трансмиссии меняется через каждые 50 проработанных часов.

Плановые осмотры необходимо проводить через первых 100, 200 и 500 моточасов, рекомендуется произвести полную замену масел, как в картере двигателя, редукторе, так и в трансмиссии.

В двигатель мотоблока “Ока” рекомендовано заливать следующие моторные масла:

Предлагаем посмотреть небольшое видео, где показана замена масла в редукторе мотоблока Ока:

Неисправности

В инструкции, прилагающейся к мотоблоку Ока, имеется таблица, где перечислены все возможные неполадки, мы же остановимся на самых распространенных:

Почему не заводится мотоблок Ока:

в баке закончилось топливо;
уровень масла в картере ниже нормы;
система зажигания мотоблока Ока требует регулировки, или вышла из строя;
требуется регулировка карбюратора;
фильтры засорены и требуют замены;
свечи зажигания сгорели, закоптились или подмокли;
сальники вышли из строя.

Колеса (фрезы) перестали вращаться:

ослаб тросик сцепления;
необходимо поменять растянувшиеся или порванные ремни, это поможет вернуть работоспособность мотоблоку Ока.

Что делать, если на мотоблоке Ока выскакивает скорость, а переключение передач не работает:

необходимо произвести осмотр и, если надо, ремонт редуктора — замену сломанных звездочек, цепи, подшипников, сальников;
произвести регулировку механизма разобщения полуосей;
проверить фиксацию передач.

Предлагаем посмотреть видео о том, как поменять подшипник и заменить сальник на редукторе мотоблока Ока:

Установка ремней на мотоблок Ока

Для того, чтобы выполнить замену, необходимо определить, какой размер ремня привода на мотоблок Ока требуется. В продаже присутствуют следующие приводные ремни:

Для реверса:

Z(0) 1400 I;
Z(0) 1400 вн I ГОСТ 1284.1-89.

Демонтаж ремня производится вручную, путем ослабления регулировочного болта. Новый ремень не должен провисать, не должен и быть в сильном натяжении. Правильное натяжение — это когда ремень слегка прогибается при надавливании рукой.

Освещение для мотоблока Ока

Многие владельцы этой техники стремятся максимально модернизировать устройство, еще более повысить комфорт и эргономичность при работе. Одним из способов модернизации является установка света (фар).

Сделать свет на мотоблоке Ока не так и сложно, достаточно найти и присоединить к агрегату генератор необходимой мощности. Алгоритм подключения следующий:

на руль ставится кнопка;
генератор крепится к мотоблоку;
в передней части моторизированного устройства закрепляются фары;
посредством проводов, производится соединение от кнопки к генератору и к фаре;
производится изоляция проводов.

Чем мощнее генератор, тем ярче будет свет, многие предпочитают устанавливать на эту агротехнику автомобильные электрогенераторы. Предлагаем посмотреть видео о том, как самостоятельно поставить свет на мотоблок Ока:

https://youtube.com/watch?v=KBtSg7SIy8A

Какое масло заливать в редуктор мотоблока

Масло играет важнейшую роль в работе техники — от правильности его использования и регулярности замены зависит производительность и длительность срока службы агрегата

Важно учитывать при использовании и то, что при постоянных повышенных нагрузках устройства следует ожидать его скорого износа. Кроме того, не рекомендуется самостоятельно устанавливать дополнительные фрезы

Увеличение нагрузок сверх тех, на которые устройство рассчитано, приводит к тому, что изнашиваются цепи редуктора — повреждаются втулки, в результате чего цепи при работе соскакивают. Если давать сильные боковые нагрузки, это приводит к преждевременному износу опорной шайбы, что также ведет к сбоям в работе цепи. Таким образом, не рекомендуется работать на наклонной поверхности и допускать чрезмерно резкие повороты агрегата.

При использовании мотоблока Каскад полную замену масла необходимо производить через каждые 50 часов работы агрегата. При выборе топлива и моторного масла необходимо строго придерживаться инструкции по эксплуатации и ремонту и использовать только те вещества, которые рекомендует производитель. В частности, для летнего времени оптимально использование масла серии 15W-40, а в зимнее — 10W-40 или аналогичные масла отечественного производства. Что касается трансмиссии, допускается использование отечественных масел ТАП-15в и ТАД-17и или импортных масел серий 75W-90 и 80W-90.

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Основные поломки оборудования

В случае мелких поломок они устраняются быстро. Имеется в виду замена износившегося ремня или прогоревших свечей. Что касается серьезных поломок, то они могут произойти из-за заливки некачественного топлива или неправильного ухода.

Возможные неисправности двигателя

После 5 лет эксплуатации двигатель начинает терять мощность, часто работает с перебоями

В первую очередь обращается внимание на выхлоп. Если он черного цвета, то одна из причин — богатая смесь, которая поступает из карбюратора

Для обнаружения другой причины выкручивается свеча зажигания. О наличии нагара говорят 3 вещи:

засорен воздушный фильтр;
топливный клапан карбюратора утратил герметичность;
износ маслосъемных колец.

Регулировка карбюратора и замена воздушного фильтра относится к мелкому ремонту. Замена колец ведется тогда, когда замечено отсутствие компрессии. В случае проведения такого ремонта параллельно устраняется нагар с поверхности седел блока цилиндров и кромок клапанов.

Осмотр неисправностей редуктора

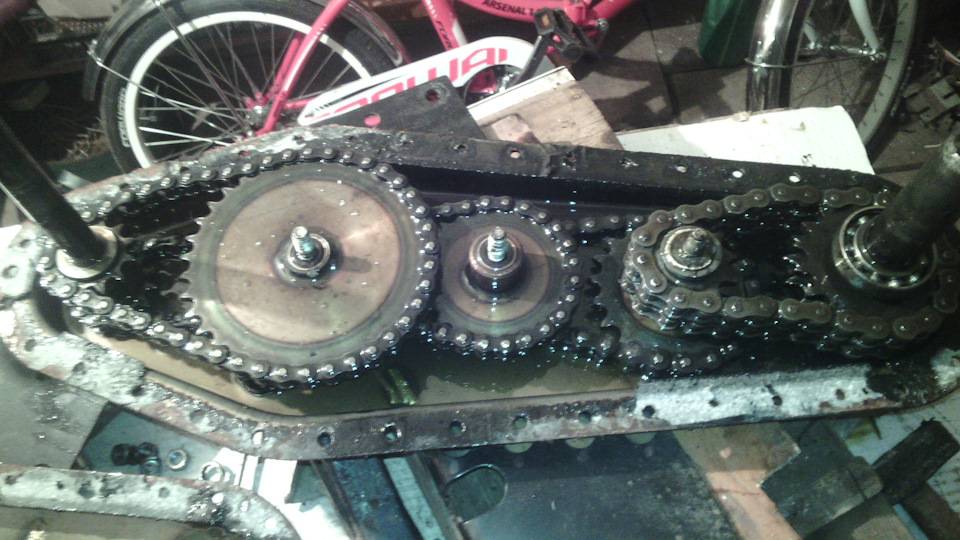

Редуктор мотоблока Каскад, устройство которого довольно сложное, может выйти из строя в результате редкой замены масла. В таком случае могут произойти следующие поломки:

схождение цепи из-за смещения втулок;
при работе мотоблока под углом к грунту изнашивается опорная шайба;
развал втулок на части и спадание цепи;
течь сальника.

Проблема в работе карбюратора

В карбюратор может не поступать топливо. В таком случае проводятся следующие действия:

при заправленном баке открывается топливный кран;
снизу бензобака прочищается отверстие;
если не помогает, то бак снимается и ведется его полная очистка;
от карбюратора отключается шланг и прочищается.

Приобретение мотоблока с навесным оборудованием значительно облегчает труд на дачном участке. Теперь все работы можно механизировать, а это означает убыстрение деятельности в несколько раз. Причем применение этого оборудования ведется постоянно. Даже зимой его можно использовать для уборки снега.

Ремонт редуктора своими руками

Легкая ремонтопригодность — одна из причин, по которым сельскохозяйственные агрегаты Каскад завоевали свою популярность. При эксплуатации этих мотоблоков не составляет особого труда самостоятельно производить настройку и ремонт практически любой его детали.

Наиболее частой причиной неисправности является износ деталей, что происходит рано или поздно естественным образом. Чтобы увеличить срок службы устройства, рекомендуется в процессе эксплуатации по мере надобности настраивать и производить технические осмотры с необходимой периодичностью.

Рассмотрим наиболее часто встречающиеся поломки:

неполадки со свечами (окисление, отходят контакты, изменилась форма зазора);
недостаточный уровень масла;
износ прокладки цилиндра;
загрязнение топливной системы (в результате — затруднение попадания топлива в карбюратор);
ослабло натяжение цепи или ремня.

В результате неисправностей в различных частях устройства возможно несколько вариантов сбоев в работе. Рассмотрим их внимательнее:

Чрезмерный нагрев трансмиссии в процессе эксплуатации — неисправность, к которой приводит износ подшипников или проблемы с маслом (низкий уровень или низкое качество). Чтобы исключить перебои в работе из-за масла, следует произвести его замену. Если неисправность осталась, необходимо разобрать трансмиссию, произвести осмотр подшипников и заменить те, которые пришли в негодность. Неравномерный ход агрегата при стабильной работе мотора — проблема, как правило, связанная с износом протекторов

Здесь важно учитывать, что работать на стертых протекторах нельзя. Если же с протекторами все в порядке, возможна проблема неравномерного давления на каждое из колес

Вибрация мотоблока в процессе работы — неисправность, которая встречается, если присоединенное к агрегату оборудование плохо зафиксировано. Чтобы этого избежать, перед началом работы необходимо удостовериться в том, что соединения болтами произведены правильно и надежно.

Чтобы этого избежать, перед началом работы необходимо удостовериться в том, что соединения болтами произведены правильно и надежно.

https://youtube.com/watch?v=RRTkdkVAccQ

Еще одна проблема, которая иногда встречается, — трудности при запуске двигателя. Причин для этого может быть несколько, и чтобы установить, какая именно мешает корректной работе агрегата, необходимо провести его проверку по следующей схеме:

осмотреть внешний вид устройства и убедиться в отсутствии повреждений;
убедиться в том, что топливный бак заполнен более чем наполовину и качество бензина соответствует требуемому производителем;
поместить мотоблок на ровную горизонтальную поверхность;
убедиться в том, что система подачи топлива работает корректно;
проверить систему зажигания — убедиться в том, что подача искры производится;
проверить работу карбюратора, при необходимости произвести коррекцию топливной смеси.

Эксплуатация и обслуживание Нева МБ-2

Замена масла в двигателе

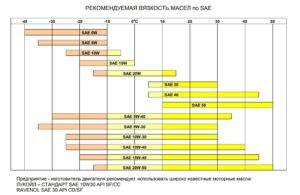

Завод-изготовитель рекомендует использовать для мотоблока такие известные марки моторного масла, как ЛУКОЙЛ – стандарт SAE 10W30 API SF/CC, а также RAVENOL SAE 30 API CD/SF.

При температурах выше 4 градусов тепла применять загущенные сорта масел (например, марки 10W30) приведет к повышенному расходу этого вида топлива, поэтому в холодное время года рекомендуется чаще проверять уровень масла в двигателе, не допуская снижения его отметки ниже нормы.

Замену масла проводят после того, как мотоблок недавно побывал в работе, пока двигатель еще не полностью остыл. Он должен быть прогретым, но не горячим. Остатки масла сливают из бака полностью, после чего доливают новое, пока уровень масла не достигнет специальной отметки. Сливную пробку затем плотно закручивают и протирают насухо.

Первый пуск и обкатка мотоблока Нева МБ-2

https://youtube.com/watch?v=cnurRyi5lsE

Первый пуск необходимо производить придерживаясь следующей схемы:

убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
проверьте уровень масла и топлива в баке;
так же проверьте места резьбовых соединений;
далее можно запускать двигатель, плавно повернув ручку зажигания;
время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

не работать на полном газу;
работать только на предварительно подготовленных почвах (не целине);
для культивации использовать только то количество фрез, что есть в комплекте;
мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Устройство редуктора для мотоблока

Прежде чем выяснить, как осуществлять ремонт редуктора мотоблока, необходимо более подробно ознакомиться с его конструкцией. Он представляет собой один из наиболее важных элементов этого сельскохозяйственного приспособления. Он предназначен для передачи вращательных движений от силового агрегата устройства к используемому оборудованию.

Стандартный редуктор китайского мотоблока либо его отечественного аналога предусматривает наличие следующих узлов:

система переключения передач;
сцепление;
рычаг, с помощью которого осуществляется активация пониженной/повышенной передачи.

Шестеренчатый редуктор

Необходимо отметить, что большинство моделей, представленных в продаже, можно условно разделить на 2 группы по их ремонтопригодности. Первую составляют бюджетные устройства, отличающиеся небольшим сроком службы и низким качеством комплектующих, что делает ремонт подобного оборудования нецелесообразным.

Вторую составляют разборные конструкции различного ценового сегмента, которые благодаря своим особенностям позволяют быстро выполнить дефектовку и заменить испорченную деталь. Следует отметить, что качественный редуктор после выполнения ремонта способен прослужить несколько лет без каких-либо нареканий.

Классификация редукторов

В продаже представлено множество моделей этого узла, в связи с чем возникла необходимость их классификации. Существующие виды преобразователей существенно отличаются друг от друга по типу конструкции и основными рабочими элементами. Самыми востребованными среди потребителей считаются:

цепные модели. Предусматривают использование одной или нескольких цепей в качестве передающего узла. Ведущими элементами являются крупная и средняя звезда. Отличается простой, надежной конструкцией;
реверсивные устройства. Оборудованы реверсивным механизмом, однако не способны на высокую скорость движения;
ременное оборудование. Наиболее простые, доступные по стоимости изделия. Для передачи движения используется ремень, а также шкив, на который он закреплен;
шестеренчатый редуктор. Повсеместно используется в конструкциях тяжелой сельскохозяйственной техники, отличается низким шумом во время работы, скромными габаритами и длительным сроком службы.

Нередко в самодельных устройствах используется редуктор мотокультиватора червячного типа, получивший широкое распространение благодаря внушительному рабочему ресурсу, высокой надежности даже при интенсивных нагрузках. Аналогичными преимуществами обладает угловой редуктор, нагрузка на который напрямую зависит от качества смазки, а также температуры при работе.

Другим популярным вариантом являются понижающие модели, которые предназначены для эффективного снижения оборотов при пропорциональном увеличении мощностных показателей техники

Это крайне важно в тех случаях, когда требуется использовать навесное оборудование на невысокой скорости движения, что позволит повысить качество работ

Схема редуктора

Разновидности

Редукторы, которыми оснащаются мотоблоки, кажутся одинаковыми только на первый взгляд. На самом деле, эти устройства можно разделить на три группы. Различия заключаются в конструктивных особенностях редукторов. Познакомимся с представителями этого семейства более подробно.

Угловой

Редукторы углового типа представляют собой элементарные конструкции, которые служат для стыковки трансмиссии с силовой установкой агрегата.

Устройство данного узла выглядит так:

Корпус механизма.
Шкив для ременной передачи с креплением.
Вал ротора.
Фланец вкупе с креплением и подшипником.
Шайба и фиксирующая шпонка.

Шестеренчатый

Это более сложный механизм, воссоздать который в домашних условиях, не обладая специальными навыками и знаниями невозможно.

Шестеренчатые редукторы называют понижающими. Благодаря своим конструктивным особенностям, механизм уменьшает число оборотов двигателя, попутно увеличивая выходную мощность мотоблока.

Такие редукторы обладают большим рабочим ресурсом, поэтому подходят для выполнения различных работ, и не получают механических повреждений даже при пиковых нагрузках.

Реверсивный

В основе данного механизма лежит муфта, которая свободно перемещается между коническими шестернями.

Такие редукторы дают возможность мотоблоку двигаться задним ходом, что положительно сказывается на манёвренности техники.

Однако за это приходится расплачиваться падением производительности и максимальной скорости. Поэтому устанавливать реверсивный редуктор или нет, каждый фермер решает самостоятельно.

Редукторы, установленные на мотоблоки различных производителей, практически не имеют конструктивных отличий. Поэтому разборка узла и замена вышедших из строя деталей не вызовет затруднения.

Самостоятельное изготовление редуктора – просто о сложном

Каждый из перечисленных типов преобразователей имеет свои недостатки. Поэтому, чтобы как можно реже производить ремонт редуктора мотоблока, некоторые фермеры предпочитают оснащать свою технику самодельными преобразователями. Изготовленная своими руками конструкция не редко получается более качественной и надежной. Для работы потребуются:

Крестовые и плоские отвертки;
Ножовка для работы с металлом;
Пассатижи;
Тиски;
Сварочный аппарат.

Для начала потребуется сварить корпус. Для этого можно использовать пластины из нержавеющей стали. Для работы также понадобятся шестерни и валы. Их можно «одолжить» у бензопилы «Дружба». При этом внутри одного из валов инструмента потребуется просверлить отверстие. С противоположной стороны редуктора необходимо установить второй вал, а после него – подшипники и обойму. Выходной вал устройства крепится к шкиву. После этого готовое устройство следует поместить в сваренный ранее корпус и залить внутрь машинное масло.

Подключается сделанный преобразователь по тому же принципу, что и штатный редуктор

При этом обратите внимание, в каком положении находится каждая шестерня. Элементы не должны быть перекошены, а их зубцы должны иметь идеально ровные концы без перегибов и других деформаций. В конце потребуется испытать преобразователь

Советуем не нагружать его сразу же после создания. Для начала протяните заведенный мотоблок по земле – дайте элементам преобразователя соединиться и наладить взаимодействие. Только после этого можно использовать технику по назначению

В конце потребуется испытать преобразователь. Советуем не нагружать его сразу же после создания. Для начала протяните заведенный мотоблок по земле – дайте элементам преобразователя соединиться и наладить взаимодействие. Только после этого можно использовать технику по назначению.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

Ремонт редуктора мотоблока Нева МБ 2 своими руками

Автомеханик, специализируется на С/Х технике

Еще не так давно возделывать свои участки при помощи средств малой механизации было проблематично. Это было связано с рядом причин: небольшой выбор и стоимость товара, бьющая по карману землевладельца. Сейчас ситуация резко изменилась. На рынке представлена продукция различных компаний из стран ближнего и дальнего зарубежья.

Причем цена сельхозтехники вполне доступная. Появились надежные и многофункциональные помощники – мотоблоки, которые быстро и качественно обрабатывают участок земли: вспашка, окучивание, посадка, покос, а также уборка мусора и снега на придомовой территории. Все эти и другие операции выполняются посредством навесного оборудования, приводимого в движение редуктором мотоблока МБ 2.

Редуктор можно отремонтировать своими руками

При выходе из строя устройства процесс исправления поломок идентичен другим конструкциям мотоблоков

Самые распространенные нарушения в работе минитракторов, на которые стоит обратить свое внимание:

при остановке вращения коленчатого вала необходимо раскрутить редуктор и внимательно осмотреть внутренние элементы на предмет разрушения;
если из глушителя повалил белый дым – причина в карбюраторе;
двигатель замедляется и глохнет – необходимо дождаться остывания мотора, затем проверить уровень масла и почистить головку цилиндра и поверхность блока от загрязнений.

Элементарные правила пользования механизмом поможет избежать дорогостоящего ремонта агрегата.

Устройство редуктора

Назначение устройства – передача вращательного движения от двигателя к дополнительному навесному оборудованию. Конструкция редуктора состоит из системы переключения передач, сцепления и рычага переключения. При нажатии на рычаг включается в работу пониженная передача. Если ручку передвинуть до упора, подключится повышенная передача.

В этом видео вы узнаете о плюсах и минусах данного мотоблока:

Устройство по виду сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на два типа:

Бюджетный вариант, в котором устанавливаются недорогие одноразовые детали. При выходе из строя запчасти лучше редуктор заменить на новый.
Разборная конструкция, позволяющая беспрепятственно заменить вышедшую из строя запчасть. Может надежно служить несколько лет без поломок.

По типу конструкции редуктора бывают следующие:

Данный тип механизма оснащен обратным ходом мотоблока.

Ремонт и неисправности редуктора

Если в устройстве мотокультиватора присутствуют подвижные детали, значит, обязательно применяют машинное масло. Для качественной работы механизма используют только качественное средство и следят за уровнем масла. В случае необходимости проведения ремонтных работ, все этапы можно условно разделить на:

Сливают масло и очищают поверхность редуктора от загрязнений.
Разбирается корпус и осматривается каждый элемент устройства.
Меняются нужные детали.
Выполняется обратная сборка с заливкой нового смазочного материала.

Разборка редуктора мотоблока Нева МБ 2 подробно представлена в видео на нашем сайте.

Основные причины, которые могут повлечь выход из строя редуктора:

течь масла через изношенную манжету;
некачественное средство смазывающего материала;
потеки на выходном валу вследствие износа кромки манжеты;
разрыв звездочки блока;
обрыв цепи;
износ резьбы рычага переключения передач.

Замена масла

Уровень смазочного средства показывает необходимость в его замене. Если время пришло, то процедуру выполняют следующим образом:

Для начала выбирают горизонтальную площадку и ставят на нее мотоблок Нева МБ 2.
Находят на двигателе пробку для залива машинного масла и очищают ее и поверхность рядом от всевозможных загрязнений. Пробка, она же является щупом, должна находиться в нижней части сбоку.
Через отверстие заливают новое масло и проверяют уровень жидкости при помощи щупа.

Замена сальника

Если появились подтеки масла, это означает, что пора менять сальник. Работу следует сделать в кратчайшие сроки, иначе можно остаться без мотоблока, ведь движение металлических элементов внутри устройства приведет к его разрушению.

Последовательность операций такая:

Демонтировать навесное оборудование, установленное на выходном валу.
Очистить вал и редуктор от грязи и мусора.
Открутив болты крепления, снимают крышку.
Производится замена старого на новый сальник.
Устанавливается крышка на место и фиксируется болтами.

Как самостоятельно отремонтировать редуктор мотоблока?
