Как устроен и работает топливный фильтр дизельного двигателя

Устройство и принцип работы топливного фильтра

В зависимости от тонкости фильтрации, фильтрующие элементы различают на два типа:

1. Фильтр грубой очистки топлива (предварительный);
2. Фильтр тонкой очистки топлива (финишный).

На автомобилях с дизельным двигателем, помимо применяемых фильтрующих элементов, в связи с повышенным содержанием в дизтопливе воды, для её отделения и очистки топлива от механических примесей дополнительно устанавливают комбинированное модульное устройство – сепаратор, состоящий из топливного фильтра и водоотделителя. Об особенностях топливных фильтров для дизелей будет подробно написано немного ниже.

На автомобилях с бензиновым двигателем применение таких сепараторов неактуально, и функцию фильтра грубой очистки топлива может выполнять как топливозаборник, так и фильтрующий элемент погружного насоса. Как правило, это металлические или синтетические сетки.

Фильтр тонкой очистки служит для финальной очистки топлива. Он может быть как элементом насоса, так и устанавливается в топливную магистраль. Для бензиновых двигателей внутреннего сгорания топливные фильтры, как правило, изготавливают неразборными. Состоят они из корпуса (так называемого «стакана») и находящегося в нем фильтрующего элемента (смотрите на рисунке выше). Топливо в фильтр и из него подается через штуцеры: впускной и выпускной. На штуцеры производители иногда дополнительно устанавливают пластиковые трубки с быстросъемными фитингами.

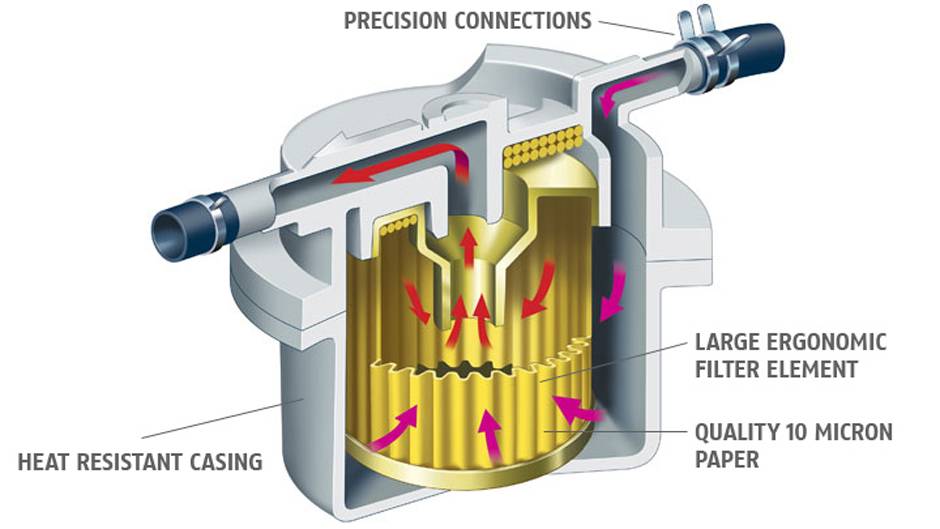

Принцип работы топливного фильтра состоит в следующем:

• Проходя через фильтр грубой очистки, топливо от бака по трубке поступает через впускной штуцер в корпус фильтра.
• Далее, проходя сквозь «штору» фильтрующего бумажного элемента, оно очищается от грубых механических примесей и через выпускной штуцер подается в топливную магистраль к двигателю.

Стоит отметить, что фильтрующий элемент фильтра тонкой очистки топлива изготавливается из той же бумаги, которая применяется и в масляном фильтре .

Но бывают топливные фильтры и более сложных конструкций. Например, некоторые фильтры имеют три штуцера, два из которых относятся к основной топливной магистрали, а третий – дополнительный. Он служит для сброса топлива обратно в бак, в случаях повышения давления в топливной системе. Фильтры подобной конструкции иногда встречаются на автомобилях иностранного производства.

Двигатели современных автомобилей отличаются высочайшей эффективностью, но чтобы получить от них полную отдачу и избежать повреждений инжекторных систем, необходимо исключительно чистое топливо. Его могут обеспечить только высококачественные фильтры очистки топлива.

Пыль, вода и различные частицы могут попасть в топливо при его производстве, транспортировке и хранении. Эти частицы приводят к износу и коррозии чувствительных инжекторных систем и клапанов, а также всех деталей двигателя, омываемых топливом. Поэтому оно должно быть максимально чистым. Этого можно добиться, только установив качественный топливный фильтр.

Все частицы грязи оседают на фильтрующем элементе, и в двигатель поступает чистое топливо. Топливный фильтр необходимо регулярно заменять, тогда очистка топлива будет оптимальной.

Топливные фильтры низкого качества отличаются целым рядом недостатков:

• Грубый фильтрующий материал пропускает мелкие частицы.
• Такие фильтры имеют низкую поглощающую способность, быстро забиваются и их приходится заменять чаще.
• Забитый фильтр препятствует прохождению топлива, так что машина может просто не завестись.
• Фильтрующий материал в некачественном фильтре может порваться, и топливо попадет в систему впрыска практически неочищенным.

При разрыве фильтрующего материала грязное топливо может повредить форсунки и вызвать серьезный износ инжекторной системы. Это приведет к нарушению процесса впрыска и снижению мощности двигателя.

Но при использовании качественных топливных фильтров такое не случится. Обеспечивая высочайший уровень очистки топлива, качественные фильтры обеспечивают оптимальную мощность двигателя и защищают системы впрыска от повреждений и коррозии.

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

• карбюраторные;
• дизельные;
• инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Рекомендуем: Как избавиться от воздушной пробки в системе охлаждения?

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Схема строения топливного фильтра

В подавляющем числе случаев дизельные силовые агрегаты выходят из строя по причине неисправностей топливной системы. Эффективность фильтра и то, насколько тщательно он очищает горючее, влияют на функциональность мотора и срок его эксплуатации.

Сепарация воды и дизтоплива осуществляется фильтровальными кассетами внутри бензофильтра: конструкция такого элемента незамысловатая и не включает сложных деталей. Исключением являются дорогостоящие модели — в них интегрированы датчики влаги и система сброса накопленной воды.

Топливные фильтры в большинстве своём обладают похожей конструкцией:

1. Дизтопливо, подготовленное к очищению.
2. Полученная на выходе из насоса топливная эмульсия.
3. Сепарация сторонних примесей и выпадение конденсата.
4. Смесь очищенного топлива и влаги.
5. Элемент из гидрофобного материала.
6. Отстойник, в котором накапливается конденсат.

Строение фильтрующего элемента для дизельного топлива довольно проста Устройство практически всех дизельных фильтров аналогично. Избежать накопления в бензобаке воды и конденсата можно посредством регулярной полной заправки автомобиля — автопроизводители советуют делать это как минимум раз в неделю. В среднем рабочий ресурс ТФ колеблется от 30 до 40 тысяч километров пробега, но при этом может варьироваться в зависимости от того, горючее какого качества используется. Ухудшение работы ТФ сказывается на мощности силового агрегата при подъёме в гору, а полный его выход из строя или продолжение эксплуатации в загрязнённом состоянии может спровоцировать капитальный ремонт двигателя.

Срок эксплуатации

Важно знать, что для того, чтобы продлить срок службы очистителей, требуется заливать топливо на хороших и проверенных заправках. Устройство очистителя дизельного топлива не отличается от устройства очистителя для бензинового двигателя. В устройство фильтра входит очищающий элемент (в устройстве каждого фильтра это разный материал) и сепаратор, который выделяет воду из топлива

В устройство некоторых очистителей входит специальное устройство для отлива жидкости или кран для ее слива

В устройство фильтра входит очищающий элемент (в устройстве каждого фильтра это разный материал) и сепаратор, который выделяет воду из топлива. В устройство некоторых очистителей входит специальное устройство для отлива жидкости или кран для ее слива

Устройство очистителя дизельного топлива не отличается от устройства очистителя для бензинового двигателя. В устройство фильтра входит очищающий элемент (в устройстве каждого фильтра это разный материал) и сепаратор, который выделяет воду из топлива. В устройство некоторых очистителей входит специальное устройство для отлива жидкости или кран для ее слива.

Для того, чтобы определить, когда нужно заменить фильтр следует внимательно следить за работой двигателя. Если мотор начинает дергаться на высокой скорости, это первый признак того, что требуется замена. Когда мотор начинает дергаться на небольшой скорости, это означает, что, если не заменить очистители в ближайшее время, то придется ремонтировать двигатель.

Как заменить своими руками

В большинстве случаев фильтрующие элементы реально заменить непрофессионалу самостоятельно.

Где находится

Наиболее простые фильтры устанавливаются перед карбюраторами. Их легко менять. Инжекторные двигатели требуют более качественной тонкой очистки из-за повышенного давления внутри системы впрыска. Помещенные внутрь металлического корпуса фильтрующие элементы устанавливаются под  днищем автомобиля. Для его замены понадобится смотровая яма или подъемник.

Топливное оборудование дизелей является очень чувствительным к качеству солярки, поэтому здесь используется фильтры особой конструкции, которые должны помимо основной функции выводить воду из состава топлива. Кроме того, солярка содержит парафины, которые на морозе могут кристаллизоваться. Поэтому многие дизельные фильтры для топлива имеют подогрев. Они устанавливаются между топливным насосом и двигателем.

Для замены топливного фильтра на бензиновом или дизельном автомобиле понадобится самый простой набор инструментов.

Как заменить самостоятельно для бензинового мотора

Здесь будут нужны:

• гаечные ключи;
• плоскогубцы;
• отвертка.

На большинстве современных бензиновых автомобилей используется два топливных фильтра. Сеточка грубой очистки, как и насос, помещается внутри топливного бака. Второй элемент устанавливается под днищем авто.

Для замены сеточки внутри топливной емкости авто нужно действовать следующим образом:

• снять с аккумулятора клеммы и заднее сидение авто;
• открутить декоративную прокладку;
• отключить предохранитель бензонасоса для понижения давления внутри топливной системы;
• отсоединить топливные магистрали;
• вытянуть насос, освободить сеточку и заменить ее.

Расположенный под днищем авто элемент тонкой очистки топлива меняется в таком порядке:

• вначале демонтировать наконечники соединительных трубок;
• ослабить крепление, открутив гайку;
• отсоединить трубки от топливного фильтра;
• снять старый элемент, установить новое фильтрующее устройство.

Новый фильтр тонкой очистки топлива нужно устанавливать строго по стрелке, которая показывает направление движения горючего от бака к двигателю.

Для снятия топливного фильтра с авто, оснащенного системой с инжектором, нужно всего лишь открутить хомуты, отсоединить соединительные трубки по сторонам. Для снятия сетки грубой очистки придется доставать насос, разбирать корпус топливной станции.

Чтобы заменить фильтр на современном бензиновом автомобиле своими руками, нужно действовать следующим образом:

1. Вначале необходимо снизить давление внутри топливной магистрали. Для этого нужно отключить предохранитель, отвечающий за топливный насос. Затем завести автомобиль, дать поработать мотору до тех пор, пока он не заглохнет. Произвести повторный запуск с нулевым результатом.
2. Добраться до топливного насоса. Если он расположен в подкапотном пространстве, то для этого придется снять крышку воздушного фильтра. Топливный фильтрующий элемент расположен внутри или поблизости помпы.
3. На следующем этапе нужно отсоединить все шланги от фильтра, открутить его крепление. Под автомобиль в этом месте нужно подставить какую-то емкость для слива остатков топлива. Затем нужно демонтировать элемент.
4. Залить новый фильтр горючим, смазать его уплотнительные кольца. Установку требуется производить в обратном порядке. Лучше закрутить фильтрующий элемент от руки, подсоединить все трубки и шланги.
5. После этого вставить предохранитель насоса, повернуть ключ зажигания, но не запускать двигатель. Такие действия восстановят рабочее давление внутри топливной системы.
6. Перевести рычаг переключения передач в нейтральное положение. Выжать акселератор до упора и завести мотор. Это нужно для того, чтобы удалить воздушные пробки. Двигатель может заглохнуть. Требуется несколько раз повторить эту процедуру. Если загорится «Check engine», то это можно считать вполне нормальным явлением.
7. После поездки на авто рекомендуется проверить фильтр на герметичность. Любые подтеки должны отсутствовать.

Для дизельного мотора

Данные силовые агрегаты отличаются особой требовательностью к качеству солярки. При этом дизельное топливо содержит множество разных примесей, парафин и влагу. Для замены топливного фильтра понадобится ручной подкачивающий насос, емкость для слива горючего.

Здесь процедура замены достаточно простая:

• вначале нужно открутить все крепежи, ослабить хомуты;
• отсоединить от корпуса топливные шланги, снять разъем водного датчика;
• после этого установить новый фильтр, ориентируясь по стрелкам на корпусе.

В случае съемного фильтрующего элемента нужно промыть элемент изнутри, избавившись от мусора и грязи.

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Лучшие топливные фильтры для дизельных двигателей

Подобные модели используются для предотвращения попадания абразивных примесей и смол в топливную магистраль и камеру сгорания. В отличие от бензиновых, они также должны конденсировать воду и в большом объеме удалять ее из системы.

При эксплуатации техники в условиях отрицательных температур дизельное топливо может характеризоваться высоким содержанием парафинов. Поэтому некоторые фильтры этого типа дополнительно оснащаются устройствами подогрева.

Mann-Filter WK1270

5

★★★★★ оценка редакции

100% покупателей рекомендуют этот товар

Корпус модели отличается высокой прочностью и невосприимчив к воздействию экстремальных температур. Он обладает антикоррозийным покрытием, что обеспечивает надежную защиту рабочих элементов в любых климатических условиях.

Наружный диаметр очистителя составляет 118 мм, длина — 289 миллиметров. Глубокая резьба служит для надежной фиксации фильтра, а широкие эластичные уплотнения гарантируют плотную посадку и исключают вероятность подтекания топлива.

Достоинства:

• крепкий корпус, защищенный от коррозии;
• термостойкость;
• плотная посадка и герметичность;
• долговечность.

Недостатки:

высокая цена.

Mann-Filter WK1270 будет полезен при эксплуатации транспортного средства в неблагоприятном климате. Верный выбор для владельцев спецтехники Hitachi, Terex, Doosan, John Deere и др.

FRAM P9635

4.8

★★★★★ оценка редакции

92% покупателей рекомендуют этот товар

Корпус модели выполнен из ударопрочного металла и покрыт несколькими слоями защитной краски. Оцинкованные крышка и трубки пропускных каналов не боятся воздействия коррозии и сложных условий эксплуатации.

Размеры колбы — 86х118 мм, весит она 330 граммов. Фильтр обладает неразборной герметичной конструкцией, что исключает риск вытекания топлива. Быстрая фиксация при помощи резьбы облегчает его самостоятельную установку.

Достоинства:

• крепкий, устойчивый к коррозии корпус;
• быстрый монтаж;
• долгий срок службы;
• низкая цена.

Недостатки:

отсутствие уплотнителей.

FRAM P9635 является аналогом фильтров 5174056AA, A6460920501, 6460901101 и других моделей для автомобилей Chrysler, Mitsubishi, Mercedes-Benz.

Knecht KL 581

4.8

★★★★★ оценка редакции

90% покупателей рекомендуют этот товар

Модель обладает фильтрующей перегородкой большой площади, что повышает эффективность ее работы и продлевает срок службы. Плотная, равномерная намотка материала предотвращает прохождение крупноразмерных фракций.

При габаритах 151,5х78,8 мм фильтр весит 430 граммов. Стрелочный указатель на одном из пропускных каналов облегчает самостоятельную установку. А три резьбовых отверстия для крепежей гарантируют надежную фиксацию очистителя.

Достоинства:

• удобная и простая установка;
• надежная и плотная фиксация;
• тонкая очистка.

Недостатки:

непрочный корпус.

Knecht KL 581 способен заменить штатный фильтр дизельных автомобилей Citroen, Fiat, Ford, Land Rover, Mitsubishi, Peugeot и др.

Nipparts J1331009

4.8

★★★★★ оценка редакции

88% покупателей рекомендуют этот товар

Модель устанавливается методом накручивания, что позволяет заменить старый фильтр в течение нескольких минут без специальных инструментов. Для повышения герметичности и исключения пропускания топлива предусмотрена широкая кольцеобразная накладка из эластичного материала. Размеры колбы — 95х140 мм, вес 800 граммов. Ударопрочный корпус не боится механических повреждений и воздействия коррозии.

Достоинства:

• тонкая очистка;
• герметичность и стойкость к коррозии;
• быстрая установка.

Недостатки:

невысокая пропускная способность.

Nipparts J1331009 совместим с топливными системами автомобилей производства Ford, Nissan, Isuzu и подходит для эксплуатации в сложных условиях.

Ekofil EKO-03.321

4.6

★★★★★ оценка редакции

84% покупателей рекомендуют этот товар

К особенностям модели следует отнести большую площадь фильтрующего элемента. Это продлевает срок ее службы и позволяет эффективно задерживать фракции различных размеров в течение всего срока эксплуатации.

При габаритах 96х202 мм внутренний диаметр составляет 62 миллиметра. Неразборная конструкция отличается герметичностью и надежностью. Эластичная кольцевая вставка способствует плотной посадке очистителя.

Достоинства:

• длительная работа;
• прочный корпус;
• быстрый монтаж с гарантированно плотной посадкой;
• доступная цена.

Недостатки:

неустойчивый к износу уплотнитель – самое слабое место.

Ekofil EKO предназначен для установки в грузовые автомобили как отечественного, так и зарубежного производства. Рекомендован к приобретению владельцам моделей DAF, КАМАЗ, Iveco.

Мнения автовладельцев о фильтрах дизельного двигателя

«Сегодня промывал топливный фильтр в сервисе – весь черный внутри, в саже. Вначале загрязнение было 95 %, под конец – 33 %. Поезжу, после 1000 км снова замеряю. Думаю, что можно еще чище его промыть. Просто и я, и сервисные умельцы это делали впервые – боялись чего-нибудь сломать.

Фильтр сначала на час поставили откисать в жидком очистителе, потом обдали из «Керхера» горячей струей, потом воздухом, затем опять водой и снова воздухом. Три цикла таких сделали, но, видимо, нужно было раз 7 – был бы меньший процент. Зато теперь точно знаю, что нужно делать и что технология эта реально работает».

«У друга на BRR 2 недели назад загорелся индикатор сажевого. Почти сразу же движок перестал тянуть. Подключили шнур диагностики – показал в 75-й группе 3-е окно 100,6 % (!!!) забитости. Интересно, от чего они проценты меряют, если больше 100 %?..

Попробовали воспользоваться принудительной регенерацией, правда, пришлось ради этого немного перепрограммировать систему. Уверенности, что запустится, не было от слова совсем, потому что движки при таком загрязнении, так-то, не живут – риск возгорания запредельный. Заходим 01-двигатель кодирование //-11; вводим логин для пуска принудительной регенерации 21295; выплыло – «код принят» (что-то похожее, в общем). А дальше – кататься. На третьей передаче 2-3 тысячи оборотов держали. Смотрели в движении на показания 70-й и 75-й групп.

Температура в 75-й группе во 2-м и 4-м окне сначала стала увеличиваться и дошла до 700 градусов. После этого где-то минут через 5 процент заполнения (75 (3)) стал падать, и, когда было около 7 %, значок сажевого индикатора погас. Проехали в таком режиме примерно 5 км. Реанимировали фильтр, в общем».

Исправность датчиков – лучшая профилактика проблем.

«По моему опыту, сажевый фильтр чаще всего засоряется и выходит из строя из-за того, что ломается датчик, контролирующий его состояние. Если все исправно, то фильтр никогда не испачкается больше норматива (45-47 %). Проверял 2 раза: с 30 % наполненности доводил до 15 % по результатам регенерации».

Фильтры для очистки рабочих сред (топлива, воздуха и масла) присутствуют во всех ДВС. Однако к фильтрам дизельных двигателей, особенно к топливным, предъявляются намного более высокие требования. Это связано с особенностями топливной системы дизеля, которая крайне чувствительна к качеству солярки и ко всем возможным примесям в ней. Для того чтобы избежать дорогостоящих поломок, нужно следить за состоянием топливного фильтра, вовремя проверять его, производить регенерацию, замену фильтрующих элементов или же всего фильтра целиком.

Конструкция фильтра

Фильтры предназначены для удаления взвесей, отложений, фракций, воды и механических частиц, содержащихся в топливе. Местом установки выступает топливная магистраль, а сам простейший топливный фильтр представляет собой картридж, внутри которого находится специальная бумага для фильтрования солярки.

Фильтры для дизельного мотора можно разделить на:

• разборные (замене подлежит только фильтрующий элемент, заключенный в корпус),
• неразборные (фильтр является одноразовым устройством, которое заменяется на новое по мере загрязнения фильтрующего элемента),

Фильтрация солярки на дизеле происходит пошагово:

• На начальном этапе осуществляется предварительная очистка дизтоплива в топливном баке,
• Затем солярка пропускается через фильтр грубой очистки,
• Завершающим этапом становится прохождение топлива через фильтр тонкой очистки,

Фильтр грубой очистки крепится в топливном баке, внутри имеет фильтрующий сетчатый элемент. Указанный элемент включает в себя отражатель и латунную сетку. Сетка спроектирована так, чтобы через нее не могли пройти частицы, размер которых превышает 0,1 мм. Данный фильтр грубой очистки задерживает крупные загрязнения и фракции примесей в дизтопливе. Сам фильтрующий элемент находится внутри своеобразного стакана.

Стакан крепится в корпусе посредством нажимного кольца болтов для крепления. Между корпусом фильтра и стаканом имеется зазор. Данный зазор перекрыт паронитовой прокладкой для устранения возможных утечек топлива в обход фильтрующего элемента. В нижней части стакана находится элемент, который называется успокоителем.

Фильтр тонкой очистки служит для фильтрации топлива от мелких частиц, которые прошли через фильтр грубой очистки. Данный фильтр устанавливается на отрезке между баком и топливным насосом дизельного ДВС (зачастую в подкапотном пространстве). Фильтр запакован в нейлоновый корпус, имеет спаренные фильтрующие элементы и способен улавливать мельчайшие частицы.

Стоит добавить, что температурные колебания приводят к тому, что в баке скапливается конденсат. Конденсирующаяся влага перемешивается с дизтопливом и попадает в топливную систему. Для удаления воды в системе топливоподачи используются особые топливные фильтры. Устройство такого фильтра дизельного двигателя включает в себя как фильтрующий элемент, так и сепараторы для удаления влаги.

Также топливные фильтры могут оснащаться сливными клапанами для удаления скопившейся влаги из корпуса фильтра. Для того чтобы избежать активного образования конденсата в топливном баке, рекомендуется как можно чаще полностью заправлять бак топливом.
