Проверка втягивающего реле
Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.
Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.
Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.
Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.
Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.
Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.
Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.
Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.
Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.
Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.
Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.
Ремонт втягивающего реле стартера
Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое.
Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.
Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.
https://youtube.com/watch?v=Mc7g0YhT2Yc
Особенности устройства втягивающего реле
Для того чтобы самостоятельно починить любую деталь в автомобиле, надо понимать, как она устроена. Это даст представление о том, какие элементы есть внутри, как они работают, и соответственно, как к ним добраться для ремонта.
Втягивающее реле – это капсула, внутри которой установлен электрический магнит, возвратная пружина и стержень. Магнит состоит из двух обмоток: втягивающего сердечника, и удерживающей его в определённом положении обмотки. Именно их работа двигает и фиксирует сердечник внутри механизма.
Как только происходит поворот ключа при заводе двигателя, от аккумулятора происходит подача электричества на обмотки, которые выполняют функцию втягивания. Вследствие этого, вокруг сердечника появляется электромагнитное поле, которое приводит его в движение. Одновременно сжимается возвратная пружина, которая потом вернёт его в исходное положение. Совместно с этими движениями происходит присоединение противоположного конца детали к маховику. За счёт этого, шестерёнка, соединённая с бендиксом, соединяется с маховиком и передаёт ему движение.
В результате всех этих манипуляций происходит старт двигателя. После чего механизм отключает внутри себя электрический ток, и возвращает все свои детали в исходное положение. Только сердечник остаётся в исходном положении благодаря одной из обмоток.
Устройство
Реле состоит из следующих элементов. Так, механизм собран в корпусе. В нем находятся две обмотки – это удерживающая и втягивающая. Иногда эти обмотки могут быть совмещены в одну. Также реле имеет якорь и сердечник. Первый оснащен возвратной пружиной. Кроме этого, устройство оснащено вилкой, штоком, демпферной пружиной, контактной пластиной, болтами и пятаками.
Всю основную работу в этом реле выполняет якорь с обмоткой. После поступления электрического импульса с аккумуляторной батареи внутри возникает электромагнитное поле, заставляющее якорь двигаться вдоль трубки. Когда импульс перестает подаваться, якорь выходит из сердечника.
Возвратная пружина реле сжимается, как только на нее начинает воздействовать якорь. Вместе с ходом пружины начинает вращаться бендикс.
Магнит с обмотками внутри реле – это не что иное, как пара катушек с различными свойствами. Одна из них выполняет только втягивающую роль и подключена к электрическому мотору, другая – только удерживающая и подключается к управляющему выводу.
На якорь в момент запуска воздействует магнитное поле второй катушки. Оно не дает ему выйти из сердечника.
Схема втягивающего реле стартера
Схема втягивающего реле
В дополнение к предыдущему пункту представляем вашему вниманию схему втягивающего реле стартера. С ее помощью вам будет легче понять принцип действия устройства.
Втягивающая обмотка реле всегда подключена к “минусу” через стартер. А удерживающая обмотка — непосредственно к аккумулятору. Когда сердечник реле прижимает рабочую пластину к болтам, и на стартер подается “плюс” от аккумулятора, то аналогичный “плюс” подается и на выход “минуса” втягивающей обмотки. Из-за этого она отключается, и ток продолжает идти только по удерживающей обмотке. Она слабее, чем втягивающая, однако обладает достаточной силой, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает беспрерывную работу мотора. Использование двух обмоток позволяет значительно экономить энергию аккумулятора во время запуска двигателя.
Ремонт
Различные производители могут укомплектовывать стартер разборными или неразборными реле. В случае если разобрать узел не представляется возможным, то его просто меняют. Для этого нужно всего лишь открутить два болта.
Если реле разборное и если при проверке не срабатывает втягивающее реле стартера, то можно попробовать его отремонтировать. Ремонтные работы заключаются в следующем.
Первым делом откручивают крепления на передней крышке. Затем опаивают концы обмотки. После снятия крышки можно получить доступ к источникам проблемы – это могут быть силовые контакты. Если они изношены, то их следует заменить. Если контакты подгорели, то их шлифуют.
Именно так производится ремонт втягивающего реле стартера своими руками. Дальше остается только собрать узел, установить его на стартер и проверить работу.
Типы втягивающих реле и их производители
Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:
- для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
- для не редукторных стартеров моделей ВАЗ 2108-21099;
- для редукторных стартеров ВАЗ всех моделей;
- для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).
Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.
Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:
- Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
- БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
- Компания “Кедр” (Челябинск, РФ);
- Dynamo AD, Болгария;
- “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).
При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.
Итоги
Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.
Как провести ремонт реле своими руками
В основном, ремонтные работы предполагают разбор ряда механизмов
Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму
При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.
В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.
Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.
Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.
В качестве завершающих работ стоит проверить исправность элементов. В том случае, если все функционирует как надо, монтируем реле в транспортное средство. Выполнив ремонтные работы, еще раз оцениваем работоспособность системы.
Расположение реле стартера ВАЗ 2114
Защита стартера предназначена для страховки цепи соответствующего узла от перегрузки или КЗ. С виду, представляет собой стандартное четырехконтактное устройство, подвешенное на болту внутри подкапотного пространства.
При этом инжектор или карбюратор конструируется одинаково – подвес блочка производится независимо. Точное расположение элемента описать невозможно. Благодаря «особенному» подходу конструкторов навеска зависимо от года выпуска может отличаться. Следовательно, поиск лучше всего начинать от клемм стартера и двигаться по проводам до самого устройства.
Нахождение втягивающего реле стартера
Втягивающее стартера представляет собой электромеханический аппарат, установленный непосредственно внутрь корпуса агрегата. Деталь отвечает за сцепление маховика двигателя с шестерней электромотора.
Поиск осуществляется путем визуального осмотра. Втягивающее находится в одном корпусе с основным блоком и имеет два больших контакта, идущих от замка зажигания и аккумулятора.
Конструкция втягивающего устройства
Втягивающее реле стартера ВАЗ 2114 расположено на корпусе стартового электродвигателя и надежно скреплено с ним. Устройство состоит из отдельных обмоток и контактной группы.
Механизм действия
Принцип действия устройства:
- при провороте ключа зажигания подается питание на втягивающую обмотку;
- рабочая пластина, под действием тока, прижимается к контактам;
- питание подается на стартер;
- мотор прокручивается и ДВС запускается.
Признаки неисправности втягивающего реле на Ваз 2114
Существует ряд симптомов, свидетельствующих о поломке устройства. Признаки характерны именно для этой детали и их сложно спутать с другими проблемами.
Обычно мастера выделяют:
- после проворачивания ключа зажигания ничего не происходит;
- стартер срабатывает, но не отключается, что сопровождается характерным звуком.
Отсутствие щелчка втягивающего реле
Если отсутствует характерный звук срабатывания втягивающего реле, проблему следует искать далее:
- окислились контакты рабочей пластины;
- имеется повреждение кабеля массы;
- прогорела втягивающая обмотка реле.
Щелчок есть, но стартер не крутит
Если после проворачивания ключа присутствует характерный звук, но далее ничего не происходит – проверяются узлы.
- Зарядка аккумуляторной батареи. При отсутствии напряжения на обмотках, могут появляться щелчки, но силы тока для запуска мотора будет недостаточно.
- Повреждение или износ коллектора.
- Окисление втягивающего элемента.
Реле срабатывает, стартер запускает двигатель, но не отключается
Самой частой причиной выступает засорение якоря стартера. При этом бендикс подклинивает и его рабочая часть не выходит из зацепления. На втором месте поломка личинки зажигания – отброс ключа может не срабатывать, либо контактная группа двигается недостаточно легко.
Инструкция по замене реле на ВАЗ-2114
Замена втягивающего реле стартера, как и самого двигателя – ответственный процесс, требующий пристального внимания и повышенной аккуратности.
Схема установки реле стартера
Электрическая схема подключения реле стартера не отличается сложностью. Выполнить работы по монтажу может каждый автолюбитель, соответственно при наличии достаточного опыта и минимального набора инструментов.
Также полезно знать о подключении дополнительного реле.
Порядок замены реле стартера
Чтобы заменить узел, следует выполнить последовательность действий.
- Надежно зафиксировать машину на месте.
- Снять клеммы с АКБ.
- От реле потребуется отключить красный провод.
- При помощи рожкового ключа №8 открутить винт щеточного узла и снять подключенный к нему провод.
- Ослабить и удалить стяжные шпильки крепления устройства к массе.
- Демонтировать силовой кабель и снять устройство.
- Сборка осуществляется в обратной последовательности.
Проверка работы
Самым надежным способом проверки является метод «научного тыка». После сборки устройства потребуется завести мотор. Если процедура прошла успешно – модуль функционирует в штатном режиме.
Расположение реле блокировки стартера
Устройство блокировки стартера представляет собой обособленный узел, препятствующий вращению якоря электродвигателя после запуска силового агрегата машины. Благодаря продуманной конструкции, после поворота ключа зажигания, замыкается группа контактов, пропускающих ток к стартеру. После раскрутки мотора и размыкания цепи, происходит перекрывание диода и возбужденные обмотки обесточиваются.
Точное расположение блока зависимо от года выпуска отличается. Также на установку влияет тип силовой установки.
Признаки и причины выхода из строя реле
Если реле сломалось, то об этом расскажут следующие признаки:
- при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
- после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.
Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:
- одна из обмоток, или обе сразу обгорели или оборвались;
- деформация возвратной пружины внутри механизма;
- внутри детали произошло короткое замыкание на одной из обмоток;
- уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.
Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.
Рекомендуем: Автоэлектрика своими руками: ремонт и практические рекомендации специалистов
Втягивающее реле стартера – для чего оно необходимо и как работает
Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.
Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.
Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.
Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.
Тяговое реле стартера – для чего оно необходимо

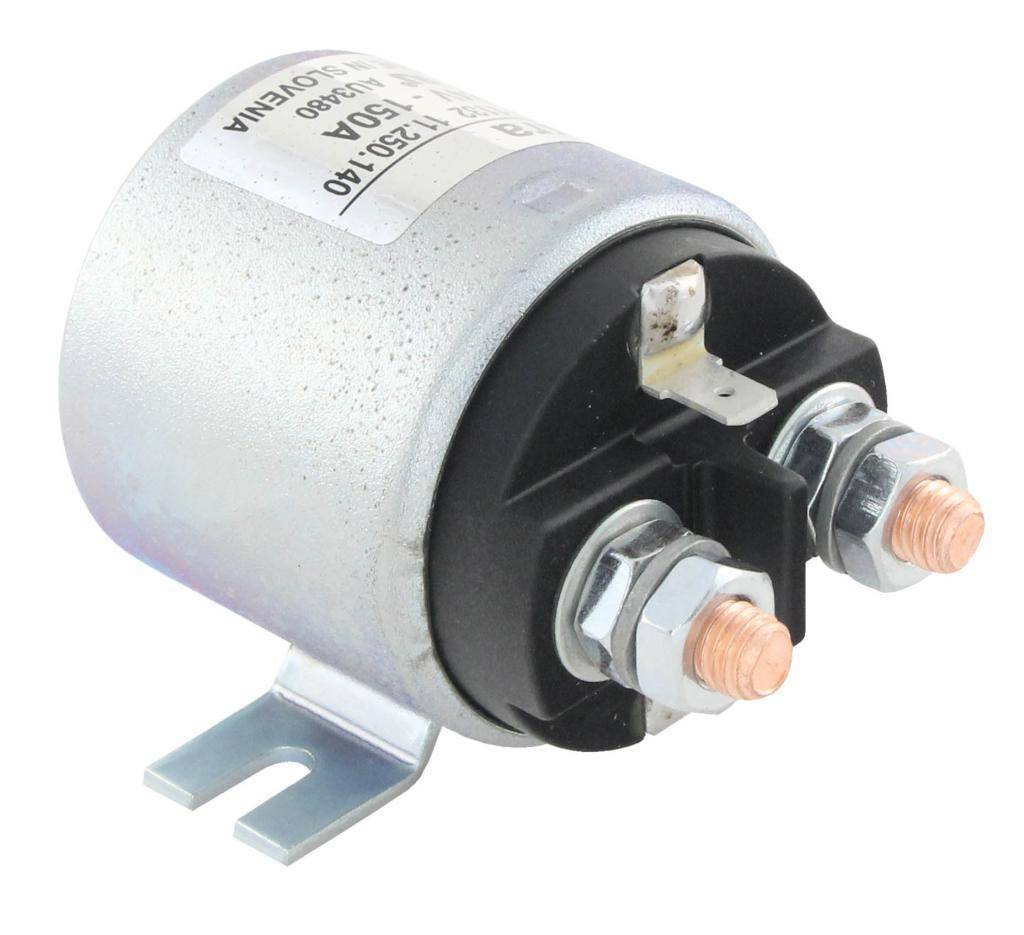

Втягивающее реле стартера
Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.
В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.
Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:
- перераспределение электроэнергии между электромагнитом реле и мотором стартера;
- синхронизация работы узлов стартера при запуске мотора;
- подача шестерни бедикса до зацепления с зубами венца маховика;
- возврат шестерни в исходное положение после пуска.
В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».
Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.
Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.
Устройство втягивающего реле стартера и принцип его работы
Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере. Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.
Основными частями реле являются:
- корпус;
- якорь;
- магнит с обмотками (втягивающая и удерживающая);
- возвратная пружина;
- контакты.
После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.
Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.
С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.
Проверка втягивающего реле на снятом стартере
Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:
- Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
- Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
- Проверяют состояние реле включения стартера.
Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.
После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:
- Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
- Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
- Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:
- Если произошел отчетливый щелчок в реле, значит оно работает;
- Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.
Проверка стартера с помощью аккумулятора
Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.
В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.
Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).
Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.
Как проверить Бендикс
После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.
Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.
Как проверить Втягивающее реле
При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.
Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.
Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.
При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.
Как проверить Якорь и Щётки
Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.
При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.
Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.
Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.
Как проверить Обмотку стартера
Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.
Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.
Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.
Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.
