Почему ELM 327 не подключается к ЭБУ ВАЗ 2110
Итак, почему ELM327 не видит ЭБУ? Что делать, чтобы устройство могло подключиться и видеть блок? На сегодняшний день в продаже можно встретить множество различных адаптеров для тестирования транспортного средства. Если вы покупаете ELM327 Bluetooth, вероятнее всего, вы пытаетесь подключить некачественное устройств. Вернее, вы могли приобрести адаптер с устаревшей версией программного обеспечения.
Адаптер ELM 327
В устройствах ELM327 Bluetooth с устаревшей прошивкой применяется другой модуль Bluetooth, позволяющий взаимодействовать с двумя протоколами из имеющихся шести. Соответственно, со синхронизировать прибор со смартфоном можно, но когда вы попытаетесь соединить девайс с блоком управления, он вам сообщит о том, что нет связи с ЭБУ.
Итак, по каким причинам устройство отказывается подключаться к блоку:
- Сам адаптер некачественный.
- Проблемы могут быть как с прошивкой девайса, так и с его «железом». Если основная микросхема является неработоспособной, произвести диагностику работы двигателя, как и подключиться к ЭБУ, будет невозможно.
- Плохой кабель подключения. Возможно, кабель переломлен или сам по себе является неработоспособным.На девайсе установлено неправильная версия программного обеспечения, в результате чего добиться синхронизации не получится (автор видео о тестировании устройства — Rus Radarov)
В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.
Популярное на сайте
19 авг
Статьи Двигатель и его компоненты
17 167
Код ошибки P0014 (симптомы, причины и способы устранения)
Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.
24 дек
Ремонт Двигатель и его компоненты
10 560
Симптомы плохого или неисправного датчика давления масла
Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.
24 дек
Ремонт Электроника и оборудование
10 203
Симптомы неисправного блока управления двигателем (ЭБУ)
Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.
28 дек
10 012
Симптомы плохой или неисправной прокладки впускного коллектора
Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.
09 янв
Статьи Двигатель и его компоненты Система зажигания
9 820
Реле свечей накаливания – как проверить его работоспособность? + Видео
В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.
17 дек
Автоновости
9 131
Kia Sportage 2021 года. Когда появиться в России новый кузов?
На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.
17 сен
Статьи Тормозная система
8 064
Дым от тормозов. Причины и способы устранения
Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания
Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге. 09 фев
09 фев
Двигатель и его компоненты Система зажигания
6 916
Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)
Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.
18 дек
Электроника и оборудование Электросхемы
5 954
Воздушный фильтр | 8 признаков загрязнения
В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.
24 дек
Топливная система Электроника и оборудование
4 815
Признаки плохого или неисправного реле топливного насоса
Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.
05 авг
Электроника и оборудование Прочее по ремонту
4 011
Как устранить ошибку Benz Xentry “2221-45 No access authorization”
Когда вы запускаете диагностическое программное обеспечение Mercedes Benz Xentry, вы можете обнаружить, что оно выдает ошибку На сервере не было найдено прав доступа (No access authorization) для XENTRY Diagnosis. Вы должны обратиться в службу поддержки пользователей. Здесь вы получите руководство, как решить эту проблему.
Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099
Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.Назначение модуля зажигания
Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.
Расположение на автомобиле
На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.
Устройство модуля зажигания
Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).
Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.
Принцип действия модуля зажигания
Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.
Неисправности модуля зажигания
Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.
При появления подозрения на неисправность модуля зажигания следует вначале проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.
Применяемость модуля зажигания
На автомобилях ВАЗ 2108, 2109, 21099 применяются следующие модули зажигания: 2112-3705010-01 – ЭСУД с блоками управления GM ISFI-2S (2111-1411020-10 (20, 21)) и 2112-3705010-02 (04, 05) – ЭСУД с блоками управления Январь 4.1 (2111-1411020-22), Январь 5.1 (2111-1411020-71), VS 5.1 (2111-1411020-62), VS 5.1 (2111-1411020-72), BOSH M1.5.4 (2111-1411020), BOSH M1.5.4 (2111-1411020-70), BOSH MР7.0Н (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60), BOSH MР7.0Н (2111-1411020-50).
Примечания и дополнения
— Модуль зажигания не разборный. При выходе из строя его заменяют исправным.
— Чаще всего выходят из строя две катушки модуля зажигания, и двигатель начинает «двоить» — работают только два цилиндра.
Январь-4 и GM-09
До 2003 года производилась установка этих электронных блоков. У них был очень широкий модельный ряд, основное отличие у них – наличие или отсутствие датчика детонации резонансного типа. Цена ЭБУ ВАЗ 2114 типа «Январь-4» составляет не более 6000 рублей. Список модификаций приведен в таблице:
| 21114-1411020-22 | Январь-4, без датч.кислорода, РСО, 1-ая серийная версия |
| 21114-1411020-22 | Январь-4, без датч.кислорода, РСО, 2-ая серийная версия |
| 21114-1411020-22 | Январь-4, без датч.кислорода, РСО, 3-тья серийная версия |
| 21114-1411020-22 | Январь-4, без датч.кислорода, РСО, 4-ая серийная версия |
| 21114-1411020-20 | GM,GM_EFI-4,2111 с датч.кислорода, USA-83 |
| 21114-1411020-21 | GM,GM_EFI-4,2111 с датч.кислорода, ЕВРО-2 |
| 21114-1411020-10 | GM,GM_EFI-4,2111 с датч.кислорода |
| 21114-1411020-20ч | GM,РСО |
Проверка работоспособности датчика холостого хода
Идентифицировать поломку надо вручную — самодиагностики нет. Регулятор холостого хода ВАЗ 2110 располагается во впуске после задвижки (корпус дросселя).
Для начала анализируют электрическую часть мультиметром:
- Изучается распиновка РХХ ВАЗ 2110 (есть в инструкции изделия или в сети).
- Проверяют, нормально ли запитывается датчик, для чего его отсоединяют, снимают колодку.
- Делают замеры двух крайних выводов на колодке A и D: Включают зажигание, переводят мультиметр на «прозвонку», черный щуп — на массу (на сам корпус) ДВС, плюсовым (красным) поочередно касаются контактов. Значение в пределах 12 В — норма. Если нет — оборвана цепь, поломка ЭБУ, разряжение АКБ. Значит, проверяем целостность (контакты, провода), ЭБУ (на выводах 4 и 54 норма также 12 В), АКБ. Если они исправны — дело именно в клапане;
Мультиметр выставляем на опцию омметра, меряем сопротивление обмоток электромоторчика. Надо узнать значения между выводами A-B, C-D, касаемся их щупами. Должно быть 40–80 или по номиналу — 53 Ом.
Не изменяя режима мультиметра, смотрим, есть ли замыкание на той же части РХХ: теперь проверяемые клеммы A-D, B-C, касаемся их щупами. Если значение идет к бесконечности, то это нормально — обмотки не должны контактировать
Если же сопротивление обнаружено, неважно какое, значит, есть замыкание. Датчик в таком состоянии нецелесообразно ремонтировать, часто это просто технически невозможно — проще купить новый.
Ремонт и диагностика блоков управления
В контроллере ВАЗ 2114 очень часто случаются поломки. В системе имеется функция самодиагностики – ЭБУ опрашивает все узлы и выдает заключение о пригодности их к работе. Если вышел какой-либо элемент из строя, на приборной панели загорится лампа «Check Engine». Узнать, какой именно датчик или исполнительный механизм вышел из строя, можно лишь при помощи специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan ’а ELM-327, полюбившегося многим за простоту использования, можно считать все параметры работы двигателя, найти ошибку, устранить ее и удалить из памяти ЭБУ ВАЗ 2114.
Конечно, неправильно просто удалять ошибки. Будьте аккуратны, ведь неисправности просто так не появляются. Хороший пример – у знакомого сломался датчик кислорода. И он через день рубит ошибку, чтоб «глаза не мозолила». Но причина кроется в неисправном лямбда. А вот что делать, если ЭБУ вовсе не хочет отвечать сканеру? Тогда проверьте следующее:
- Нет ли механического повреждения корпуса, включая окисление и коррозию.
- Исправность предохранителя, наличие напряжения и соединения с минусом питания.
- Нет ли перегрева устройства.
Самостоятельно ремонтировать блок управления вряд ли получится, слишком уж тонкая работа. Своими руками можно только выполнить замену на новый.
Снимаем низкую панель
Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Можно демонтировать всю торпеду полностью.
Впрочем, это вовсе не удивляет, ведь в модели с распределенным впрыском топлива встроены многочисленные электронные устройства, которые, к сожалению, могут выйти из строя. Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи. Электронное зажигание Электросхема ВАЗ может быть дополнена бесконтактным коммутатором, он устанавливается между катушкой зажигания, а также распределителем.
Этот заряд передается по проводам на распределительное устройство, приборка при этом продолжает функционировать. Клапан подачи жидкости на стекло пятой двери.
Придется вооружиться торцевым ключом, подходящим под крепежные гайки: проталкиваем их вовнутрь, их позже можно будет достать; нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны; берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности; можно демонтировать с панели регулятор наружного освещения — с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка; отсоединяем питающий жгут от переключателя; снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется; отворачиваем центральный винт, который крепит накладку панели; Все, можно снимать саму накладку.
Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Автомобиль, производимый с по год в Бельгии фирмой Scaldia-Volga. Свечи системы зажигания. ВАЗ 2108 -09 -099 переход с карбюратора на инжектор. 2 часть
«Январь-7.2», Бош М-7.9.7
Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). Полуторалитровые восьмиклапанные моторы оснащались такими ЭБУ:
| 21114-1411020-80 | БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс. |
| 21114-1411020-80ч | БОШ-7.9.7,Е-2,1,5литр.,тюнинг |
| 21114-1411020-80 | БОШ-7.9.7+,Е-2,1,5литр., |
| 21114-1411020-80 | БОШ-7.9.7+,Е-2,1,5литр., |
| 21114-1411020-30 | БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс. |
| 21114-1411020-81 | ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36 |
| 21114-1411020-81 | ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36 |
| 21114-1411020-81 | ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс |
| 21114-1411020-82 | ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия |
| 21114-1411020-82 | ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия |
| 21114-1411020-82 | ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия |
| 21114-1411020-80ч | БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра |
| 21114-1411020-81ч | ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр |
| 21114-1411020-82ч | ИТЭЛМА,без датч.кисл.,СО,1,5литр |
На двигатели 1,6 литра:
| 21114-1411020-30 | BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО) |
| 21114-1411020-30 | BOSCH_797,E-2,1.6L,2-я_серия |
| 21114-1411020-30 | BOSCH_797+,E-2,1.6L,1-я_серия |
| 21114-1411020-30 | BOSCH_797+,E-2,1.6L,2-я_серия |
| 21114-1411020-20 | BOSCH_797+,E-3,1.6L,1-я_серия |
| 21114-1411020-10 | BOSCH_797,E-3,1.6L,1-я_серия |
| 21114-1411020-40 | BOSCH_797,E-2,1.6L |
| 21114-1411020-31 | ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная) |
| 21114-1411020-31 | ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия |
| 21114-1411020-31 | ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия |
| 21114-1411020-31 | ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс. |
| 21114-1411020-32 | ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия |
| 21114-1411020-32 | ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия |
| 21114-1411020-32 | ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия |
| 21114-1411020-32 | ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс. |
| 21114-1411020-30Ч | BOSCH_с датч.кисл.,Е-2,дин,1,6L |
| 21114-1411020-31Ч | ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр. |
Самой новой модификацией является электронный блок управления ЯНВАРЬ-7.3, с его помощью организована система управления восьмиклапанных моторов объемом 1,6 литра, которые были выпущены с 2007 г. Модификации Январь-7.3 могли соответствовать экостандартам ЕВРО-3 и 4, производились заводами АВТЭЛ и ИТЭЛМА.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Рекомендуем прочитать:
Не горит лампочка давления масла ваз 2114 при включенном зажигании, как отремонтировать
Как поменять моторное масло ваз 2115
Регулировка редуктора заднего моста ваз 2106 в домашних условиях
Привод спидометра ваз 2115 инжектор
Не снимается шаровая опора ваз 2110
ВАЗ 2110 глохнет на ходу, инжектор 8 клапанов, возможные причины и способы устранения
Топливная система ваз 2110 инжектор 8
Видео «Почему контроллер ЭСУД не выходит на связь при проверке»
Из видео, размещенного ниже, вы можете узнать, по каким причинам между контроллером ЭСУД и ноутбуком может отсутствовать связь при проведении диагностики (автор ролика — канал Billye espada).
Наиболее часто встречающиеся неполадки э лектронного блока управления двигателем (ЭБУ, ЭСУД, контролёр) у автомобиля семейства ВАЗ.
Э лектронный блок управления двигателем, сокращенно (ЭБУ, ЭСУД, контролёр) представляет собой электронное устройство, которое используя различные сигналы от датчиков двигателя, управляет составом и количеством подаваемого топлива в двигатель. Имея встроенную систему диагностики, он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу (Check engine) . Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
Признаки неисправности Э лектронного блока управления двигателем:
— Отсутствие сигналов управления форсунками, зажиганием, бензонасосом, клапаном или механизмом холостого хода, другими исполнительными механизмами. — Отсутствие реакции на Лямбда — регулирование, датчик температуры, датчик положения дроссельной заслонки и т. д. — Отсутствие связи с диагностическим прибором. — Физические повреждения (сгоревшие радиоэлементы, проводники).
Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !
НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !
Причины возникновения неисправности Э лектронного блока управления двигателем:
1. Неквалифицированное вмешательство в электрику автомобиля при установке сигнализаций и проведения ремонта. 2. “Прикуривание” от машины с работающим двигателем. 3. “Переполярность” при подключении аккумуляторной батареи. 4. Снятие клеммы аккумуляторной батареи на работающем двигателе. 5. Включение стартера с отсоединенной силовой шиной; 6. Попадание электрода при проведении сварочных работ на датчики или проводку автомобиля. 7. Попадание воды в ЭСУД . 8. Обрыв или замыкание проводки. 9. Неисправность высоковольтной части системы зажигания: катушки, провода, распределитель
Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.
Контроллер ЭБУ хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
Если ЭСУД вышел из строя вследствие возникшей проблемы в электропроводке или исполнительном механизме, простая замена может ничего не дать, кроме двух, трех и т.д. сгоревших блоков.
Чтобы узнать, какой контролер стоит на вашем автомобиле, придётся снять боковой каркас консоли панели приборовавтомобиля . Запомнить номер вашего ЭБУ и найти его среди представленных таблиц.
Э лектронный блок управления двигателем (ЭБУ, ЭСУД, контролёр) Вы можете приобрести у нас !
НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !
Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.
Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.
Приветствую вас дорогие друзья! Сегодняшний пост я решил целиком и полностью посвятить ЭБУ (Электронный блок управления двигателем) автомобиля ВАЗ 2114. Прочитав статью до конца, вы узнаете следующее: какой ЭБУ стоит на ВАЗ 2114 и как узнать его версию прошивки. Дам пошаговую инструкцию его распиновки, расскажу о популярных моделях ЭБУ январь 7.2 и Ителма, а также речь зайдет о распространенных ошибках и неисправностях.
Какие ЭБУ устанавливают на Ваз 2110
Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114, кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.
Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются
Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.

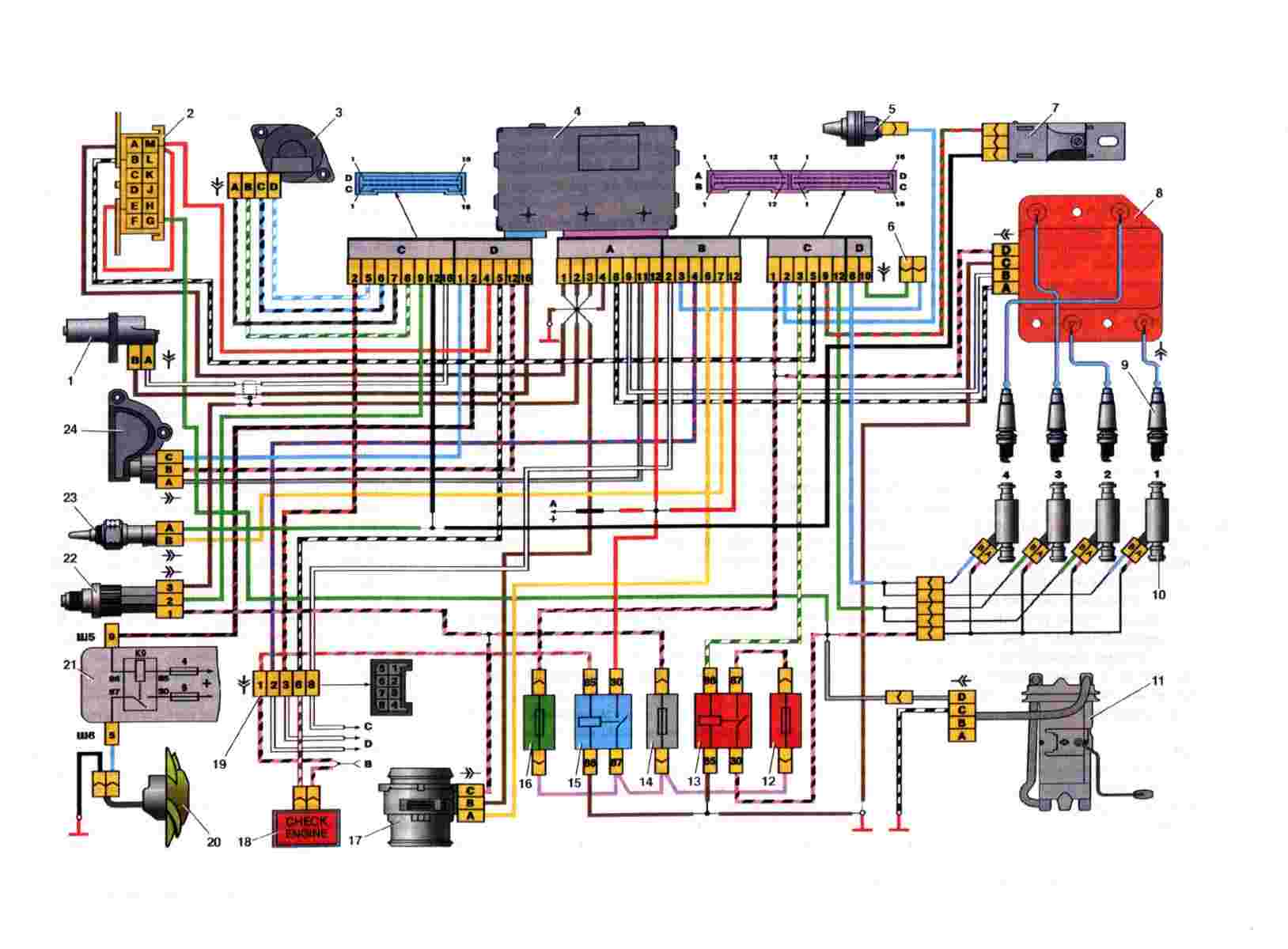

Структурная система управления Январь 4
Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.
Bosch M1.5.4 – преимущества и недостатки использования в Ваз 2110
Для норм токсичности Евро-2 появляются новые модификации блока M1.5.4 (имеет неофициальный индекс “N”, для создания искусственного отличия) 2111-1411020-60 и 2112-1411020-40, удовлетворяющие этим нормам и имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер.
ЭБУ Bosch M1.5.4
Так же, для норм России был разработан ЭСУД для 8-кл. двигателя (2111-1411020-70), являющийся модификацией самого первого ЭСУД 2111-1411020. Все модификации, кроме самой первой, используют широкополосный датчик детонации. Этот блок начал производиться в новом конструктивном исполнении – облегченный негерметичный штампованный корпус с выдавленной надписью “MOTRONIC” (в народе “жестянка”). Впоследствии и ЭБУ 2112-1411020-40 тоже стали выпускаться в данном конструктивном исполнении. Замена конструктива, на мой взгляд, полностью неоправданна – герметичные блоки были более надежны. Новые модификации, скорее всего, имеют отличия в принципиальной схеме в сторону упрощения, так как канал детонации в них работает менее корректно, “жестянки” больше “звенят” на одинаковом ПО.
Январь-5 – описание и технические характеристики ЭБУ ВАЗ 2110
Параллельно с системой M1.5.4, АвтоВАЗ совместно с “ЭЛКАР” спроектировал функциональный аналог блока M1.5.4, который получил название Январь-5.”. Первоначально были выпущены варианты под нормы Евро-2 (2112-1411020-41) имеющие в своем составе датчик кислорода, каталитический нейтрализатор и адсорбер. Позже началось серийное производство и установка систем на базе блоков управления:
- “Январь-5.1.2” для 16-ти (2112-1411020-71).
- “Январь-5.1.1” для 8-ми (2111-1411020-71) клапанных двигателей.
Все эти блоки имеют ПО и калибровки разработки ОАО “АвтоВАЗ”. Для автомобилей классической компоновки используется модификация Январь 5.1.3 2104-1411020-01 в комплектации Евро-2, без датчика детонации.
ЭБУ ВАЗ 2110 Январь 5.1
От версии 5.1 отличается только незапаянными элементами канала детонации.В декабре 2005 г. НПП “Автэл” выпустило в запасные части (на конвейер ВАЗ это никогда не поставлялось!!!) ЭБУ “Январь 5.1.х” с измененной аппаратной частью.
ЭБУ ВАЗ 2110 BOSCH MP7.0H
Следующим поколением ЭБУ для Вазовских десяток стала Bosch MP 7.0 В данной модификации и аппаратная часть и программная разработаны фирмой “Bosch”, окончательную калибровку и доводку систем выполнял ОАО “АвтоВАЗ”. Это семейство также расширяется и уже дополнилось системами под нормы Евро-3 для 8-ми и 16-ти клапанных двигателей переднеприводных автомобилей, а также для полноприводных автомобилей ВАЗ-21214 и ВАЗ-2123 (нормы Евро-2 и Евро-3).
В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает только Combiloader от SMS-Software. Возможно так же программировать флэш внешним программатором через переходник, подключаемый к шине ЭБУ.
ЭБУ ВАЗ 2110 BOSCH MP7.0H
В данном ЭБУ использован 16-разрядный процессор B58590 (внутренняя маркировка фирмы Bosch), 20 – разрядная шина и, в качестве ПЗУ, для хранения ПО и калибровок, использована флэш-память 29F200. ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е3 (-50) имеет дополнительный драйвер для подогревателя 2-го датчика кислорода. Так же возможны различия по каналу ДТВ. Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые “Нивы” и “Надежды”, перешитые на ОПП из обычных “нивских”. Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.
Подведем итоги
Как видно, по аналогии с различными иномарками, инжекторные двигатели ВАЗ разных поколений также оснащаются контроллерами различных типов. Ранние версии имеют простые решения, которые отвечают за простое смесеобразование и работают с небольшим количеством датчиков.
При этом более современные блоки управления отличаются поддержкой распределенного впрыска, более гибким управлением системой зажигания, а также способностью взаимодействовать с датчиками кислорода и т.д.
По этой причине при необходимости замены ЭБУ ВАЗ необходимо с повышенным вниканием подходить к выбору блока управления для замены. Более того, даже если блоки поясностью совместимы по версии, типу и разъемам, необходимо учитывать и версию прошивки.
Только после того, как все нюансы будут учтены, можно рассчитывать, что двигатель под управлением ЭБУ будет работать корректно и без сбоев, а сам владелец получит стабильную работу силового агрегата и систем, экологичность и максимальную отдачу от мотора на разных режимах работы двигателя автомобиля.
